更換時機:
1. 雷射管衰退、耗弱2. 雷射管故障無法出光且發出霹啪聲響。
雷射管屬於消耗性材料, 因使用功率、存放時間等因素之衰退為正常現象。功率設定越高,雷射管消耗越快。
影片:

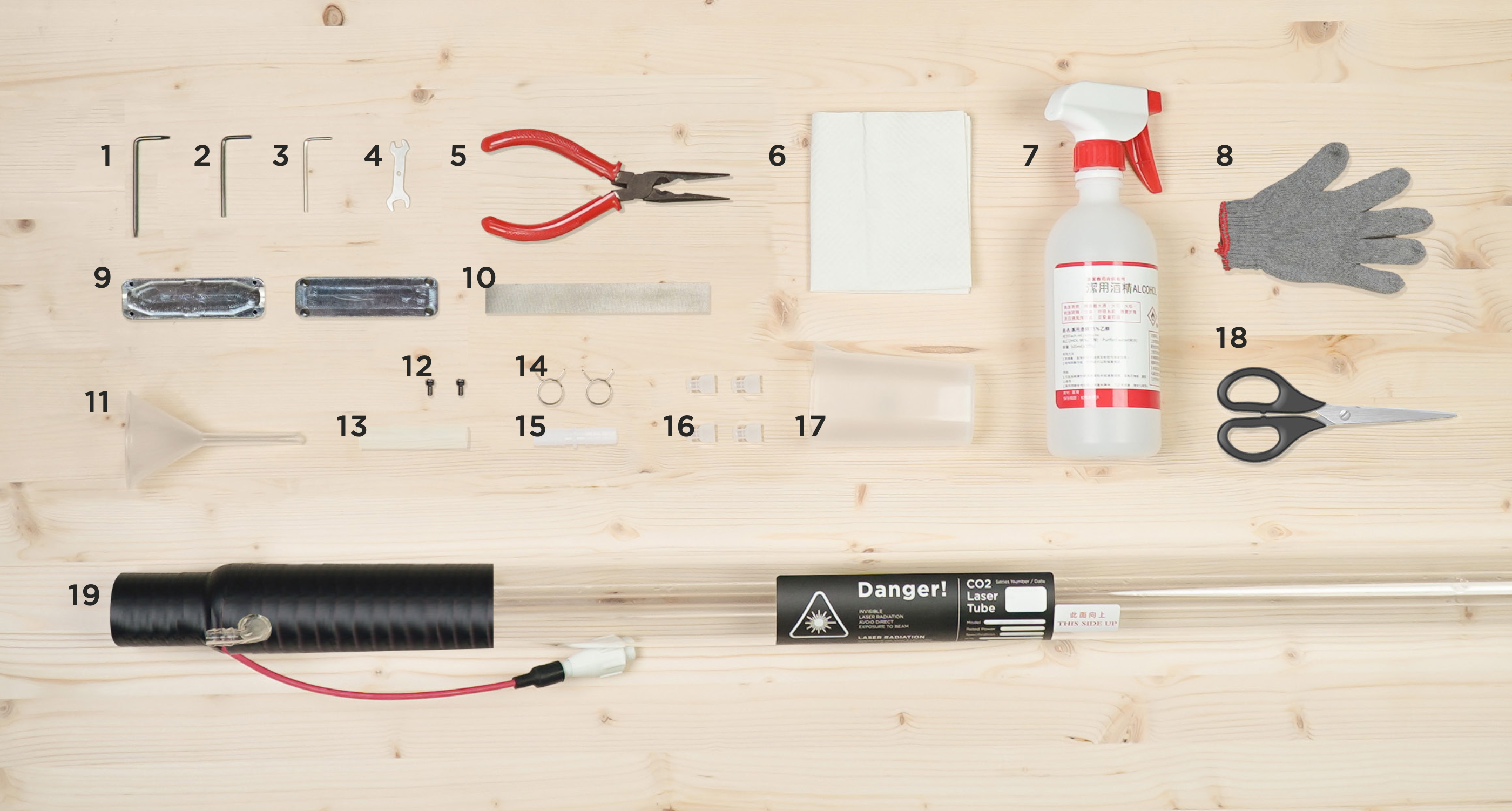

硬體準備內容:
自行準備:
5|尖嘴鉗6|紙巾或抹布
7|75% ~99% 酒精
17|盛水容器
18|剪刀
20|吸塵器或高壓噴槍(如有尤佳)
配件盒內:
1|星形螺絲起子2|3mm 六角扳手
3|2.5mm 內六角扳手
4|雙頭扳手
11|漏斗
雷射管包裝內:
8|手套9|鋁盒
10|導電布
12|鋁盒螺絲*2
13|水管
14|管夾*2
15|雙頭寶塔
16|管塞*4
19|雷射管
更換步驟:
1. 分離雷射管接頭:

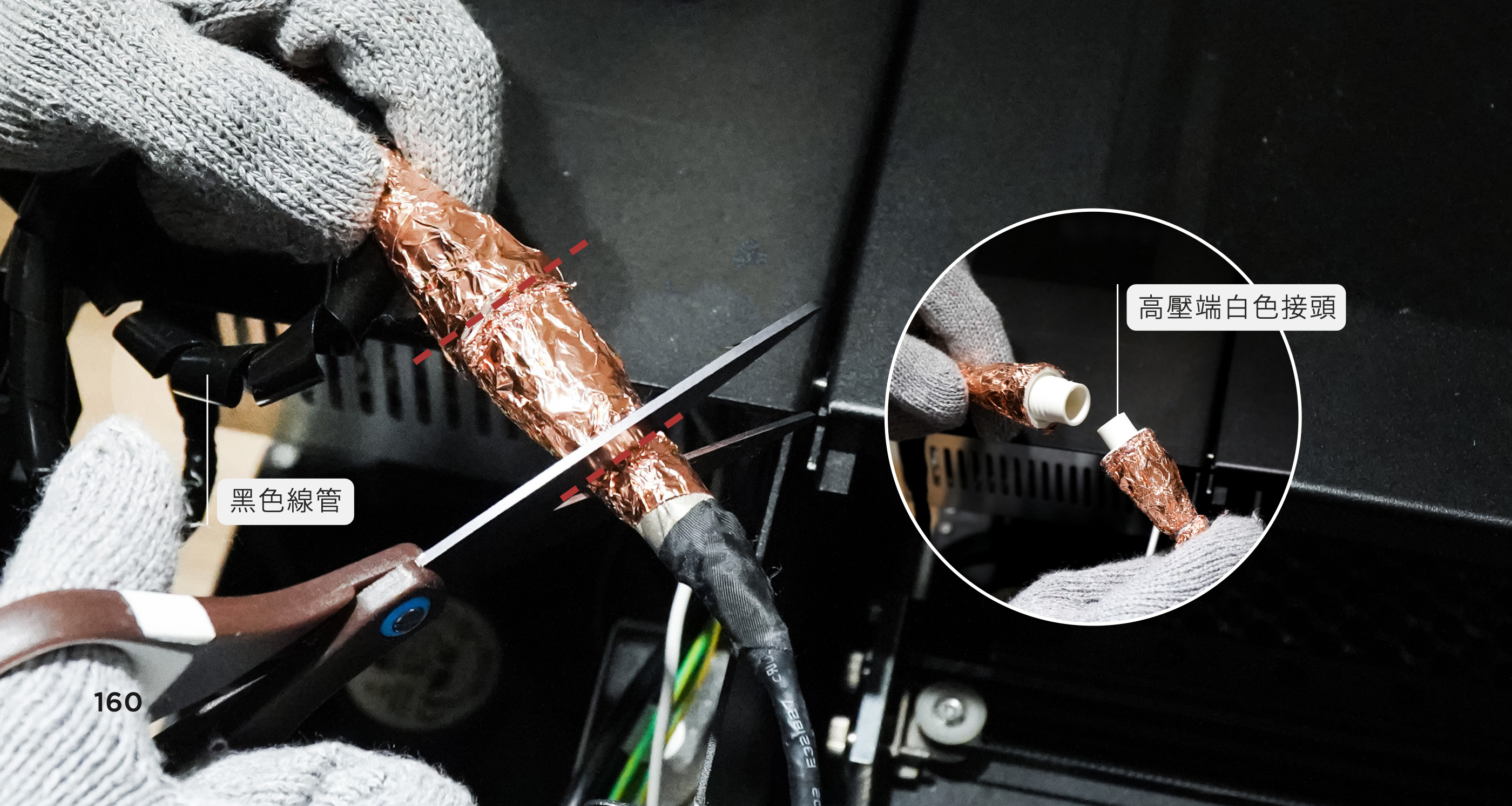

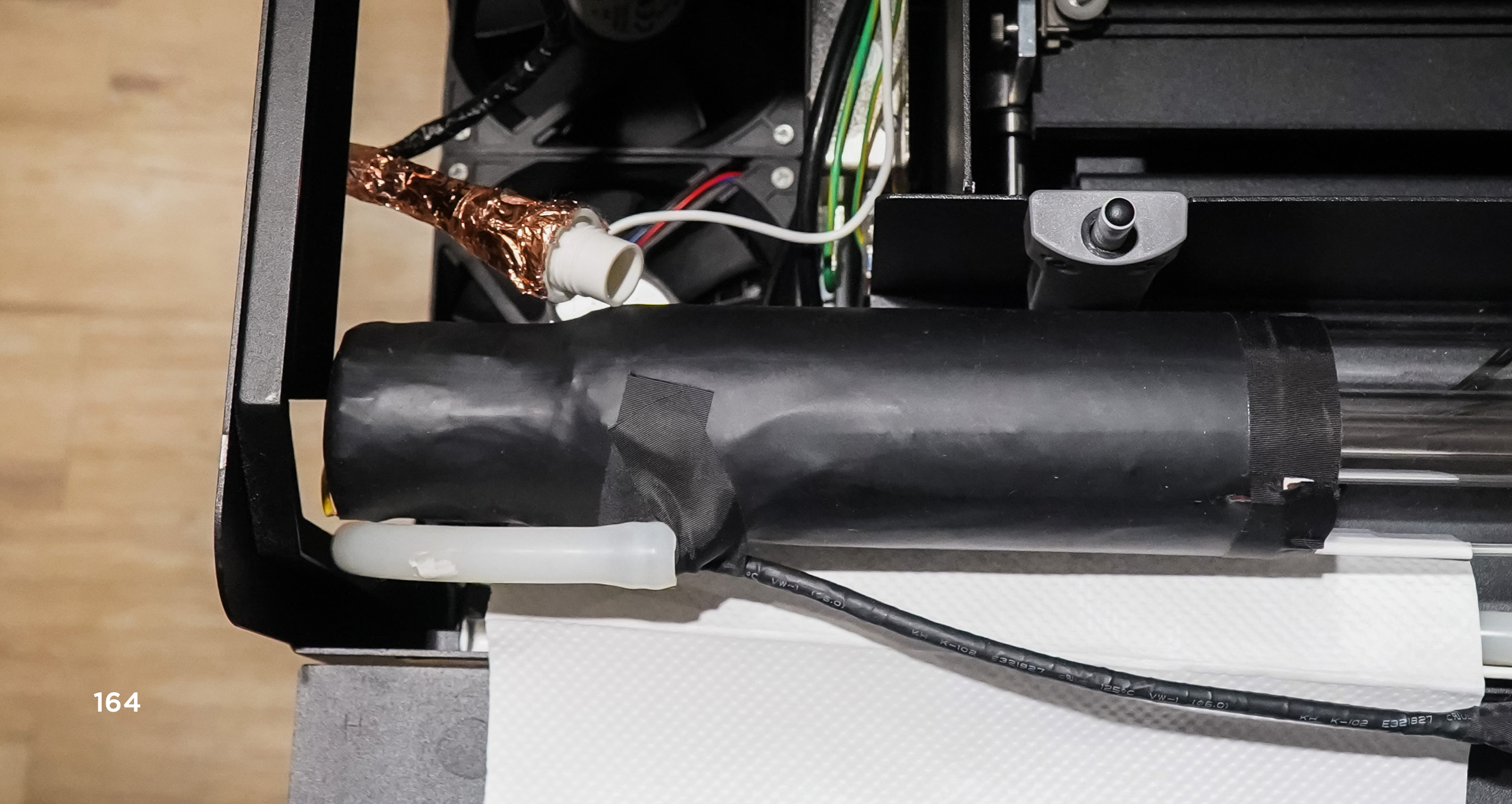

a. 裁切及分離:戴上手套避免刮傷 > 移除黑色線管 > 使用剪刀裁剪銅箔 > 旋開並分離高壓端白色接頭
*若您不是第一次更換雷射管,請跳過此步驟,並使用 2.5mm 六角板手直接將鋁盒移除即可。

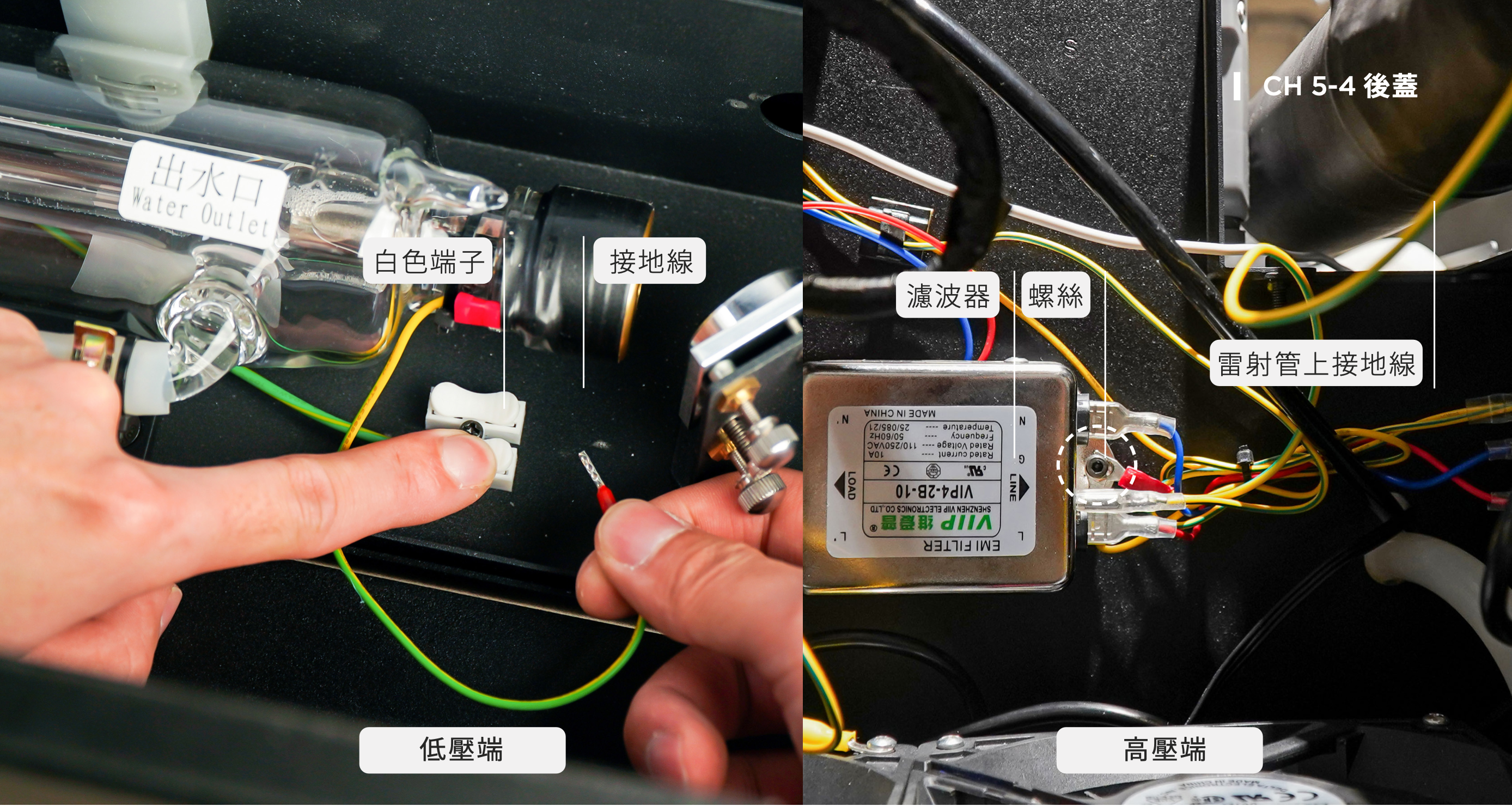

b. 移除雷射管電線:壓下低壓端白色端子並抽出接地線
c. 移除高壓端接地線:使用 2.5mm 六角板手鬆開濾波器的螺絲,將連在雷射管上的接地線抽出。
c. 移除高壓端接地線:使用 2.5mm 六角板手鬆開濾波器的螺絲,將連在雷射管上的接地線抽出。

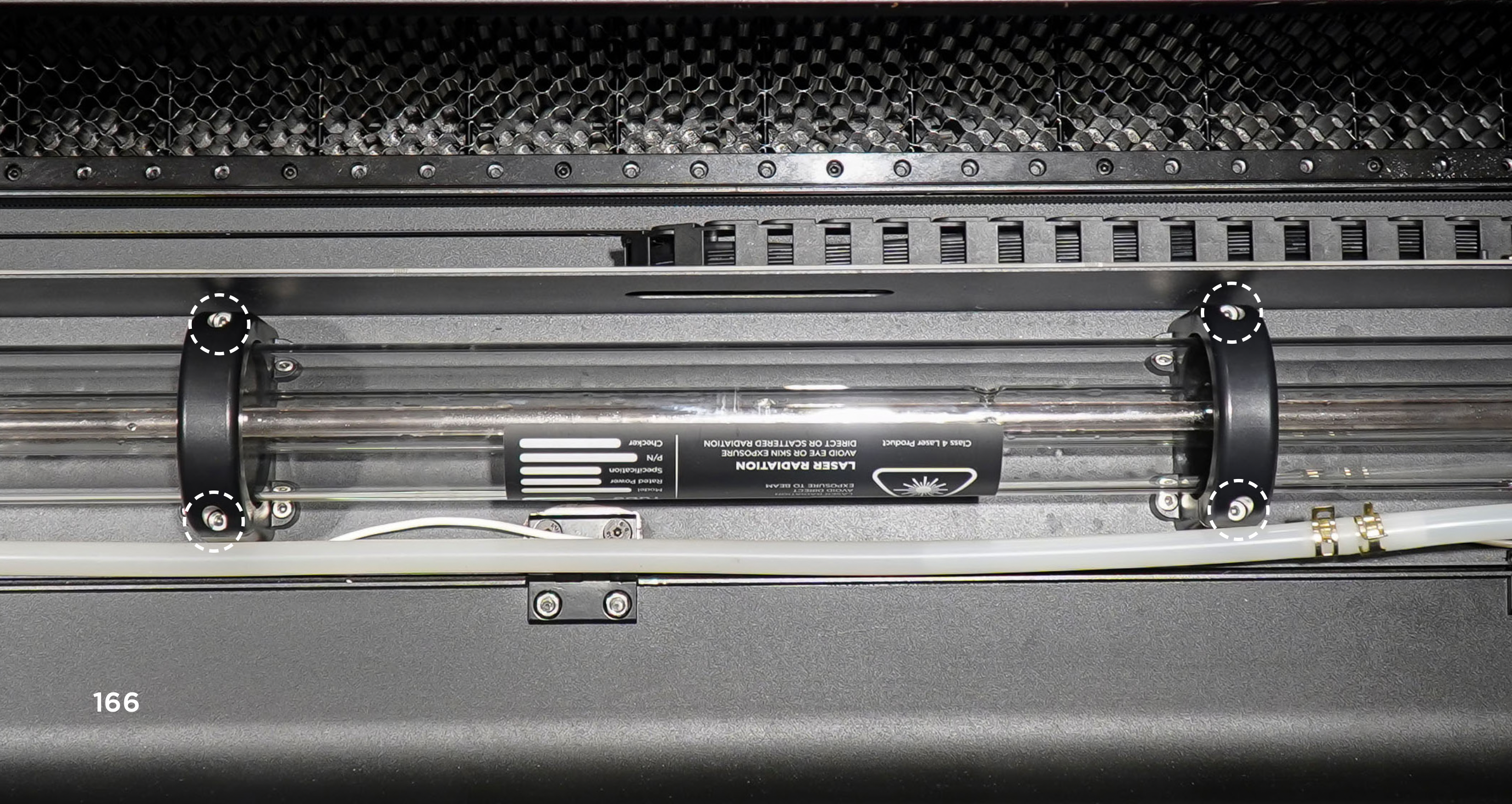

2. 鬆開雷射管固定支架:

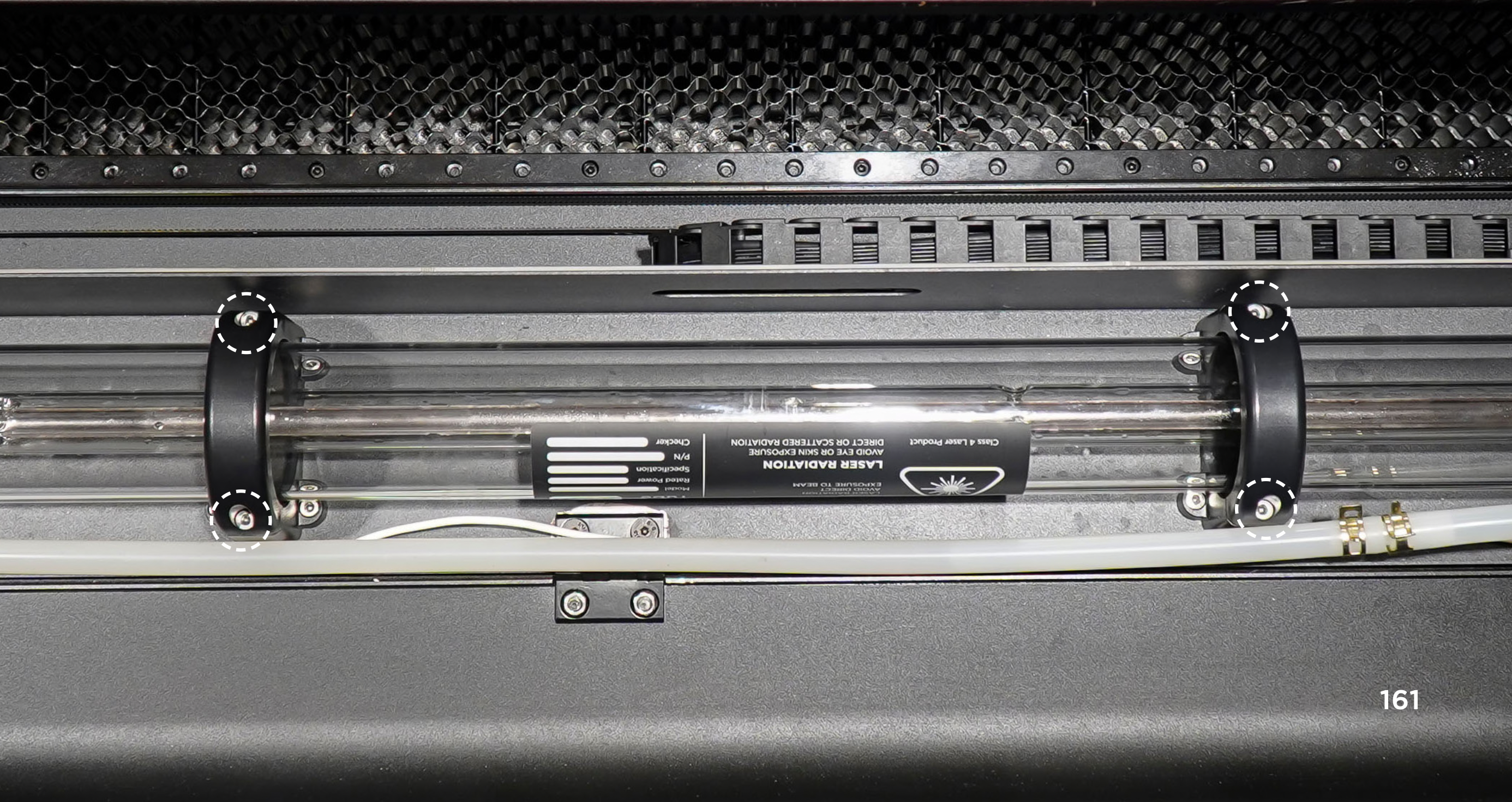

使用 3mm 六角扳手將雷射管固定支架上共 4 顆螺絲鬆開。
3. 移出水管:

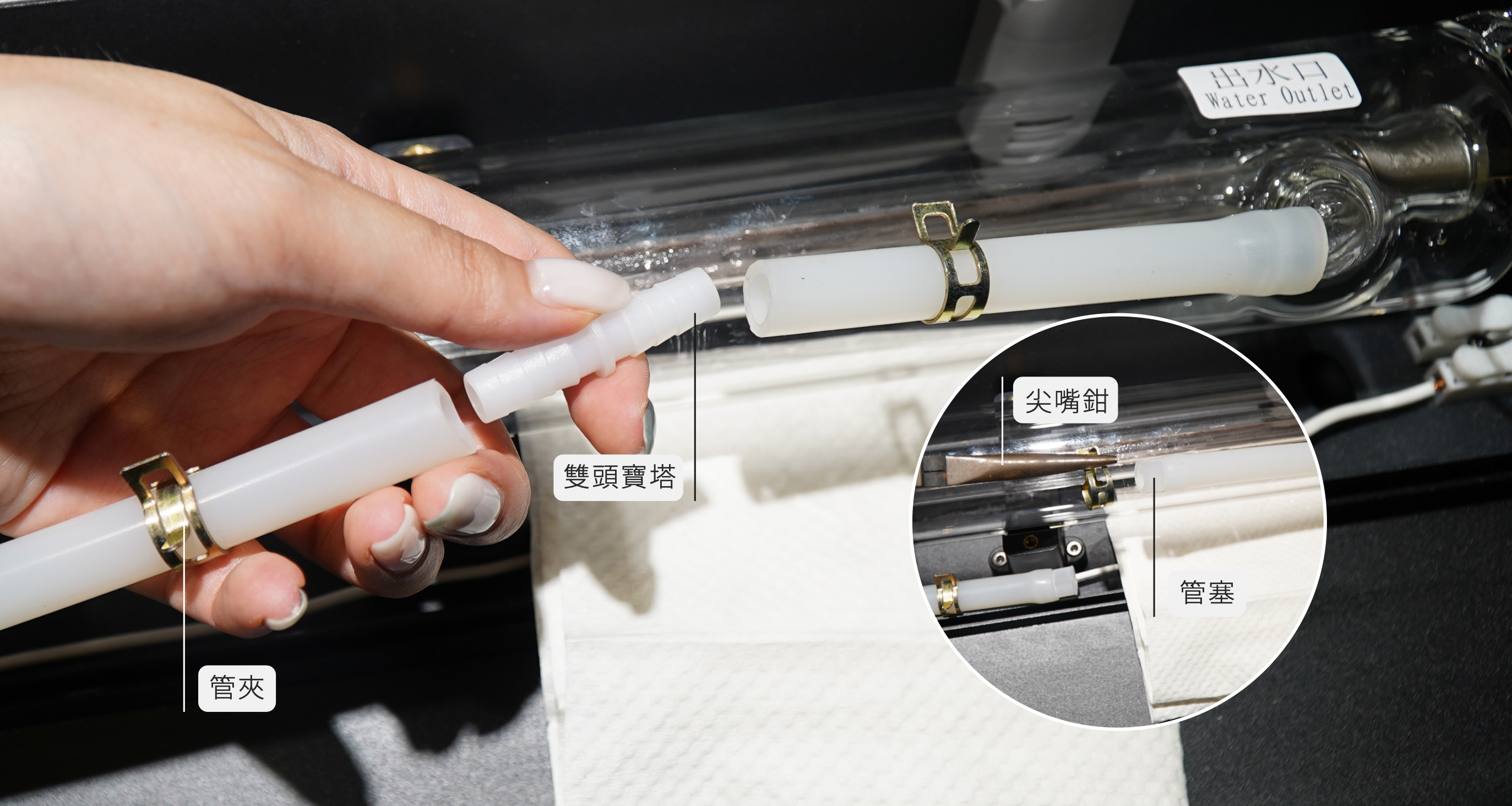

a. 至低壓端。使用尖嘴鉗將管夾往外推 > 將雙頭寶塔拆除,放置一旁備用 > 移除短水管上的管夾, 放置一旁備用 > 兩端水管口確實插入管塞,避免漏水。

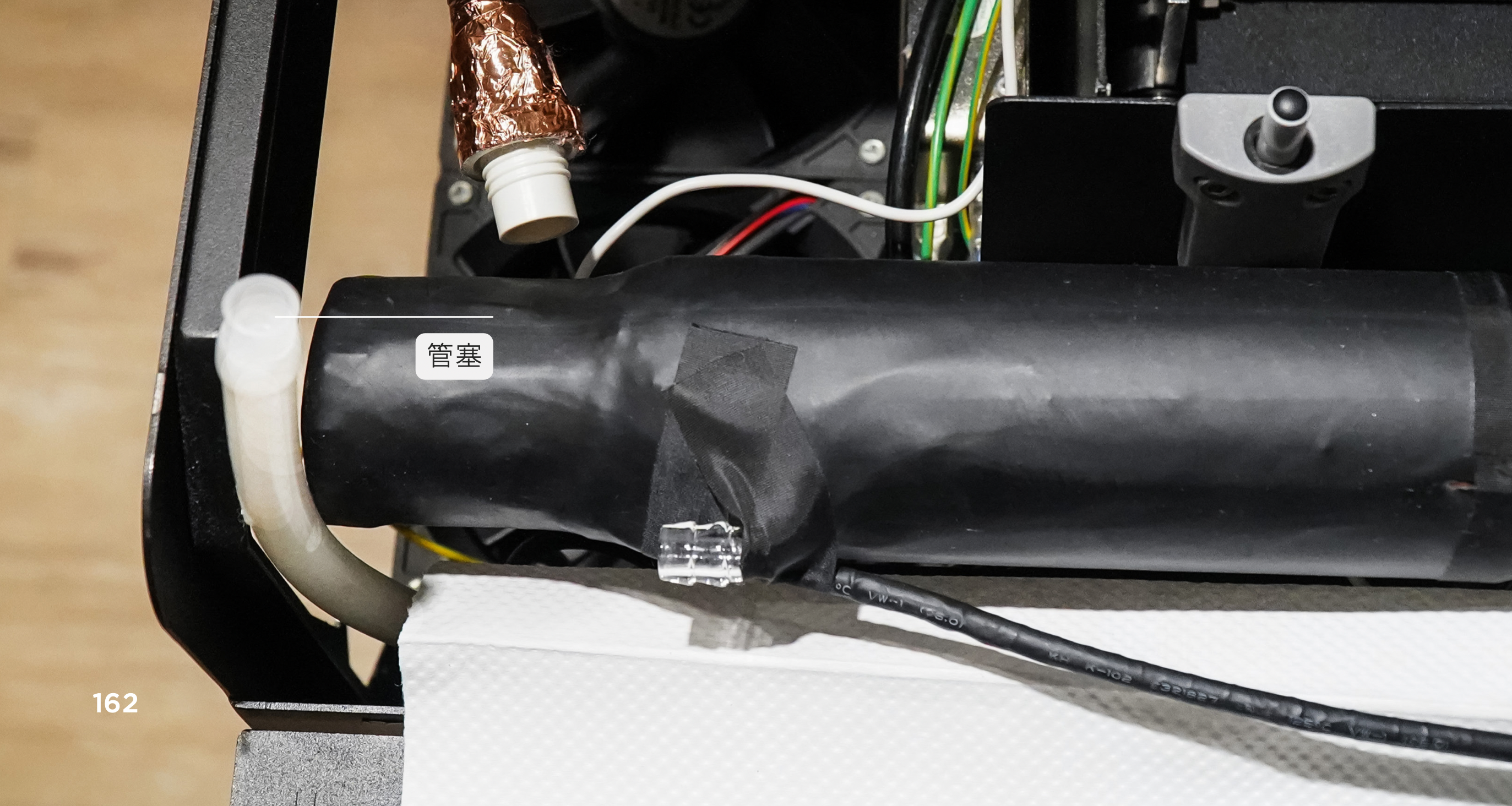

b. 至高壓端,分離水管(可將雷射管從管坐上移至後蓋上放著,會比較好施力)> 分離後插入管塞

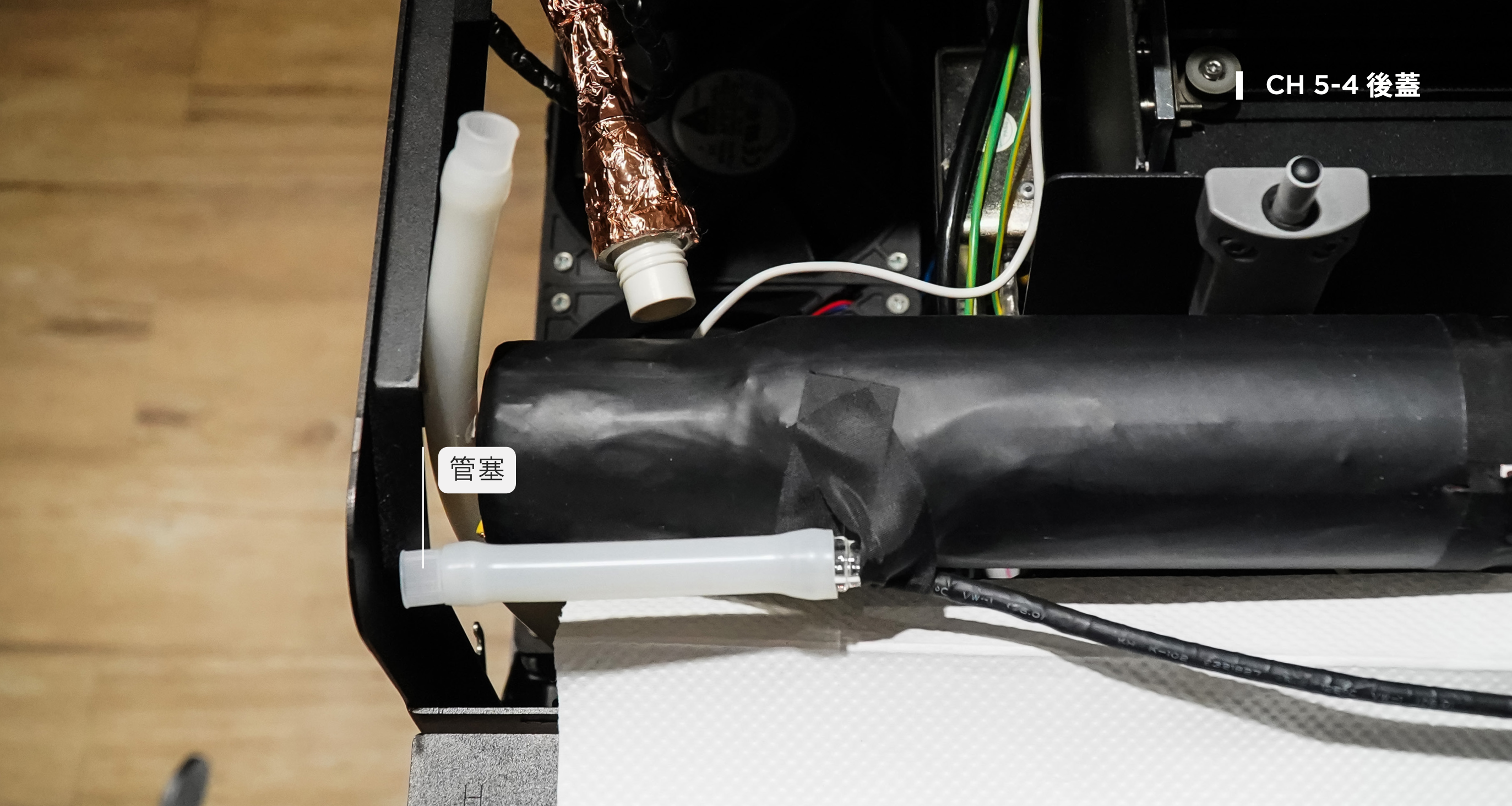

c. 將隨附的水管和管塞塞入雷射管的入水口,避免漏水

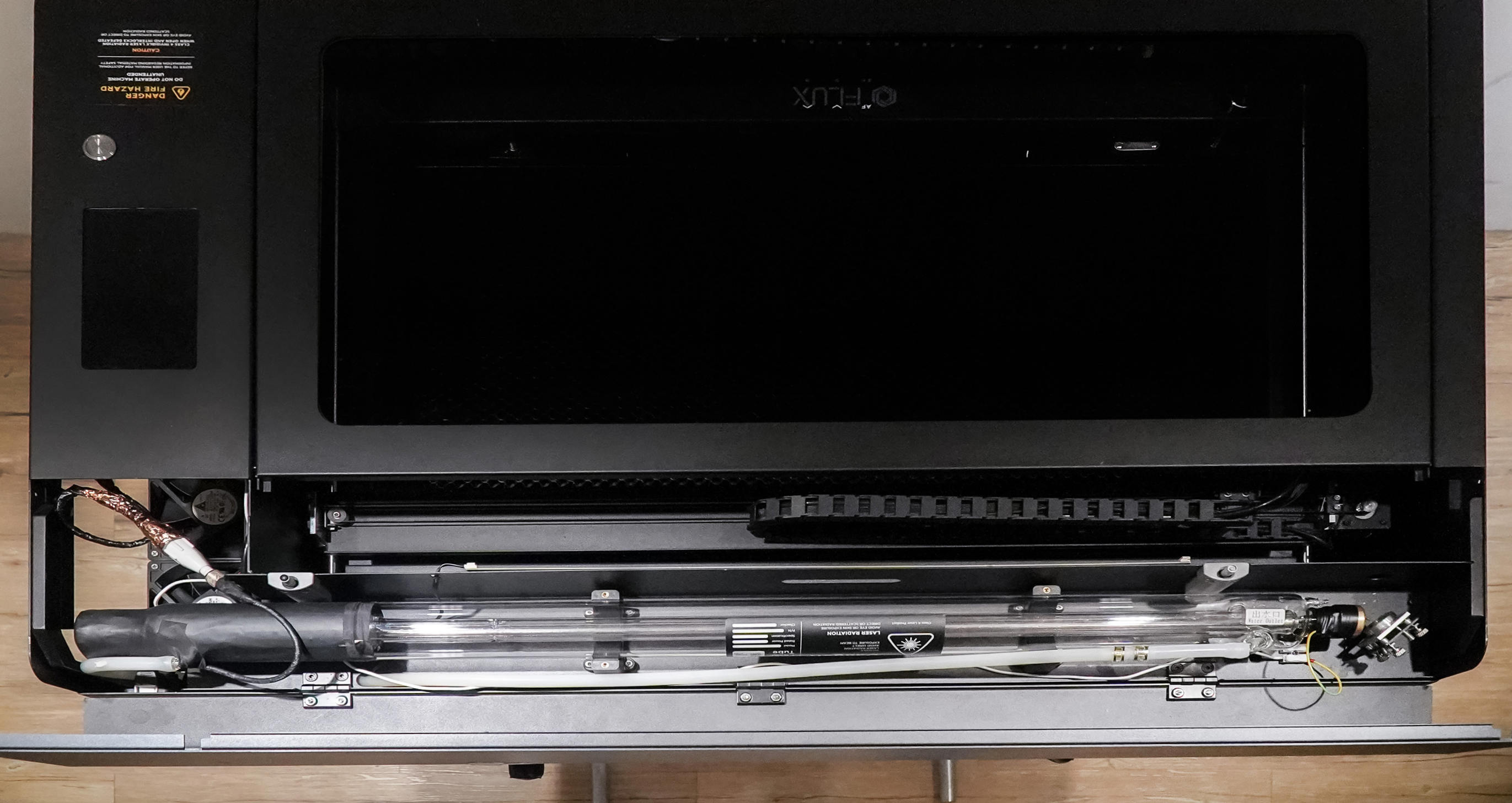

4. 雷射管移除並排水。

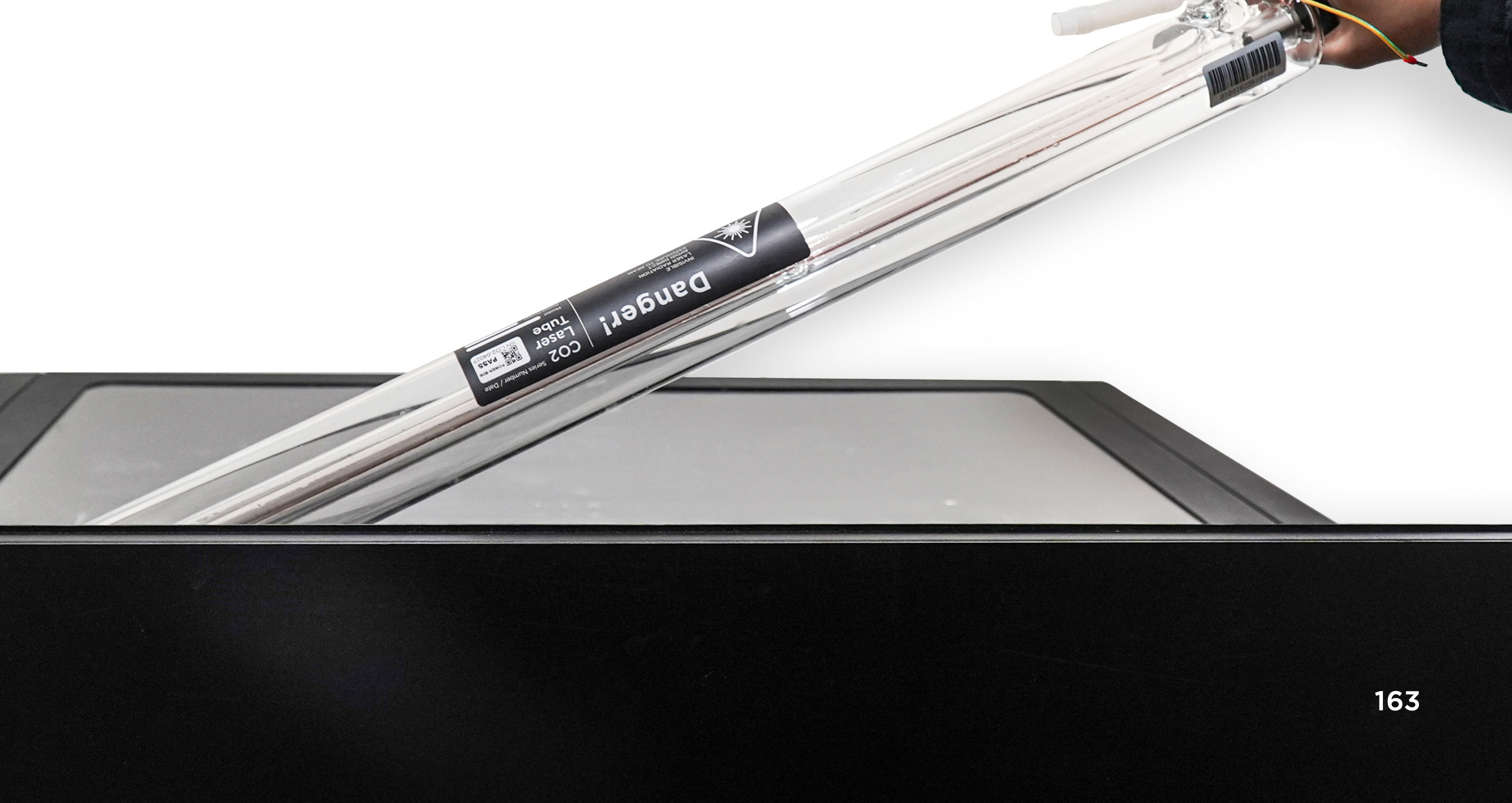

5. 置入新的雷射管:

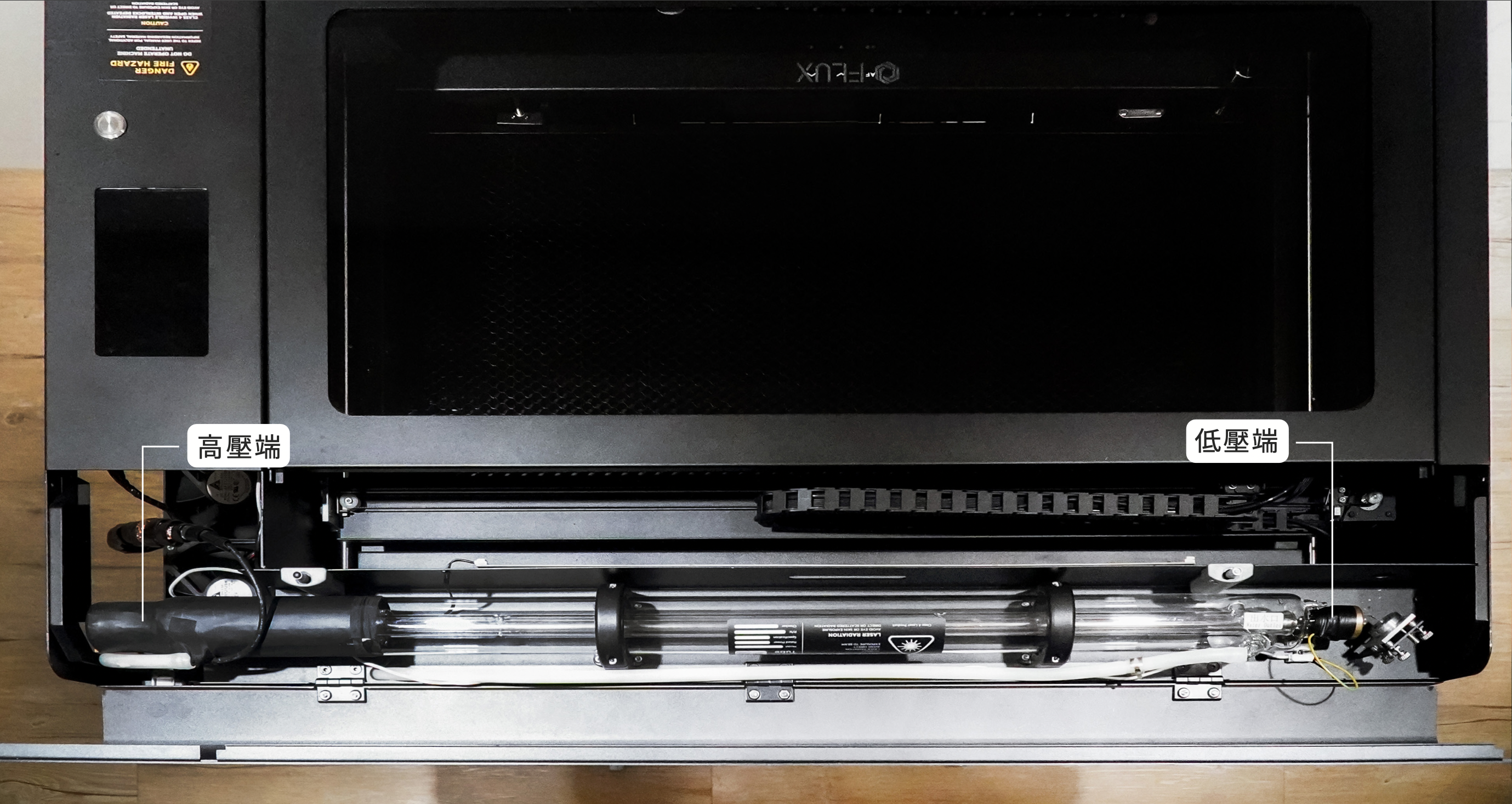

a. 依圖擺放方式置入雷射管
b. 移除高壓端管塞,將水管套入雷射管入口

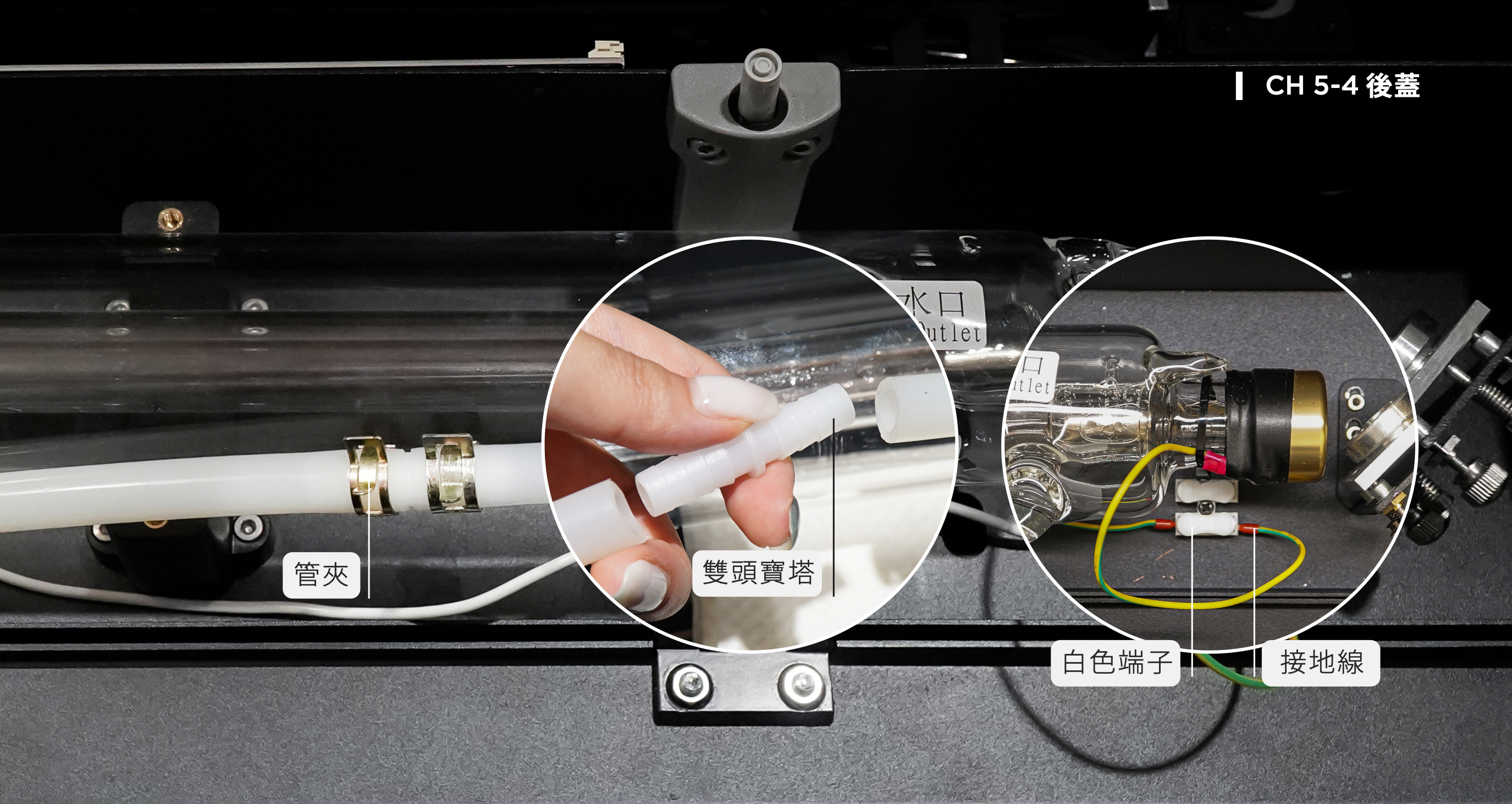

c. 至低壓端 > 移除雷射管上的水管塞 > 將管夾裝上雷射管上的短水管 > 裝入雙頭寶塔 > 使用尖嘴 鉗將管夾移至接口處,防止漏水。
d. 下壓白色端子並插入接地線後 > 放開白色端子 > 輕拉檢查是否穩固。
d. 下壓白色端子並插入接地線後 > 放開白色端子 > 輕拉檢查是否穩固。

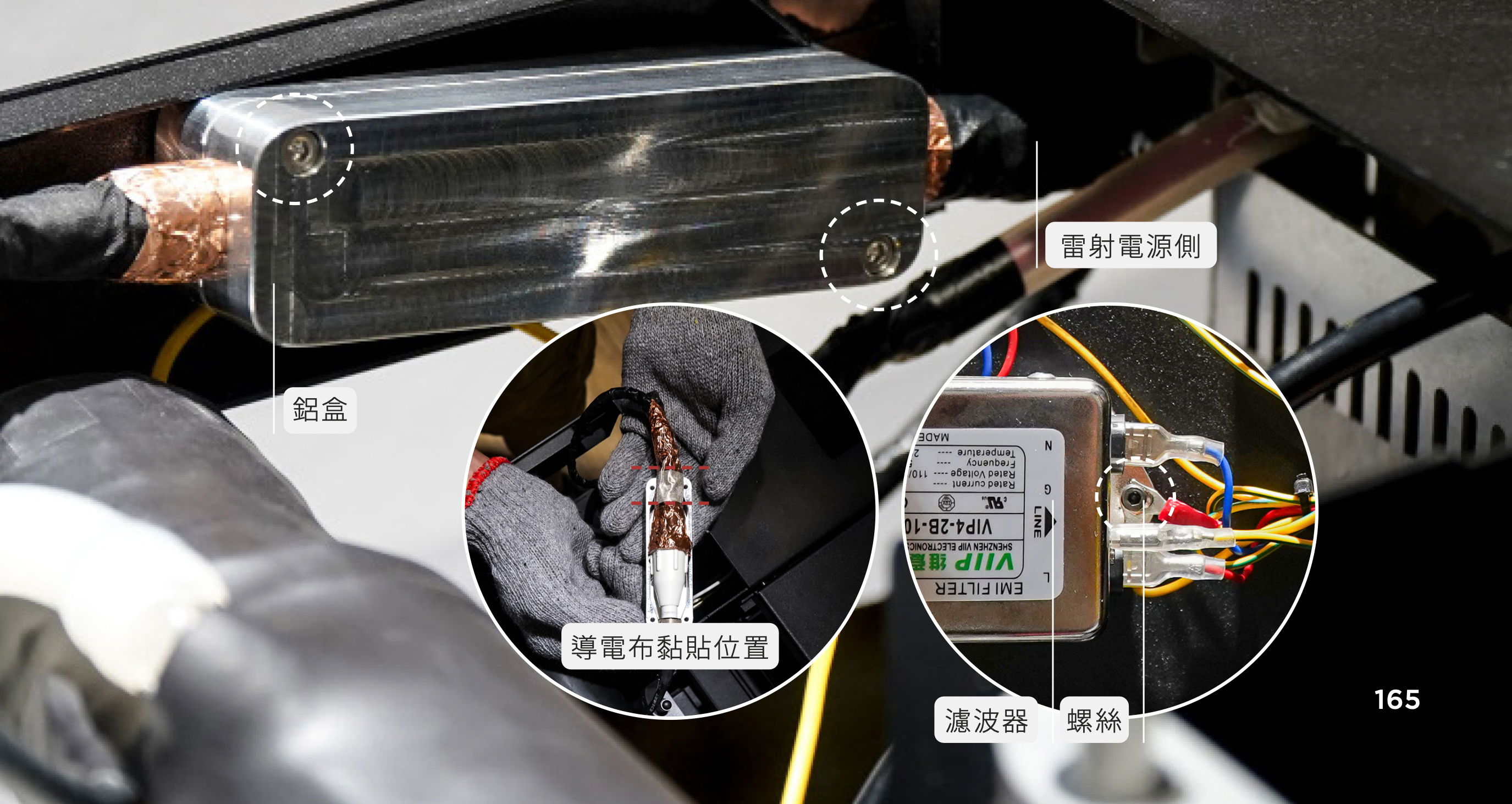

6. 導電布黏貼、鋁盒安裝、高壓端接地:
a. 接回高壓端電線的白色接頭 > 於 ''雷射電源側'' 貼上導電布
b. 將白色接頭放入鋁盒內,並用 2.5mm 內六角扳手鎖回螺絲(鋁盒在不影響走線的情況下可隨意 放置於機箱內)
c. 將雷射管高壓端上的接地線插入濾波器上的螺絲位置 > 鎖緊螺絲。
b. 將白色接頭放入鋁盒內,並用 2.5mm 內六角扳手鎖回螺絲(鋁盒在不影響走線的情況下可隨意 放置於機箱內)
c. 將雷射管高壓端上的接地線插入濾波器上的螺絲位置 > 鎖緊螺絲。
7. 鎖回雷射管固定支架:

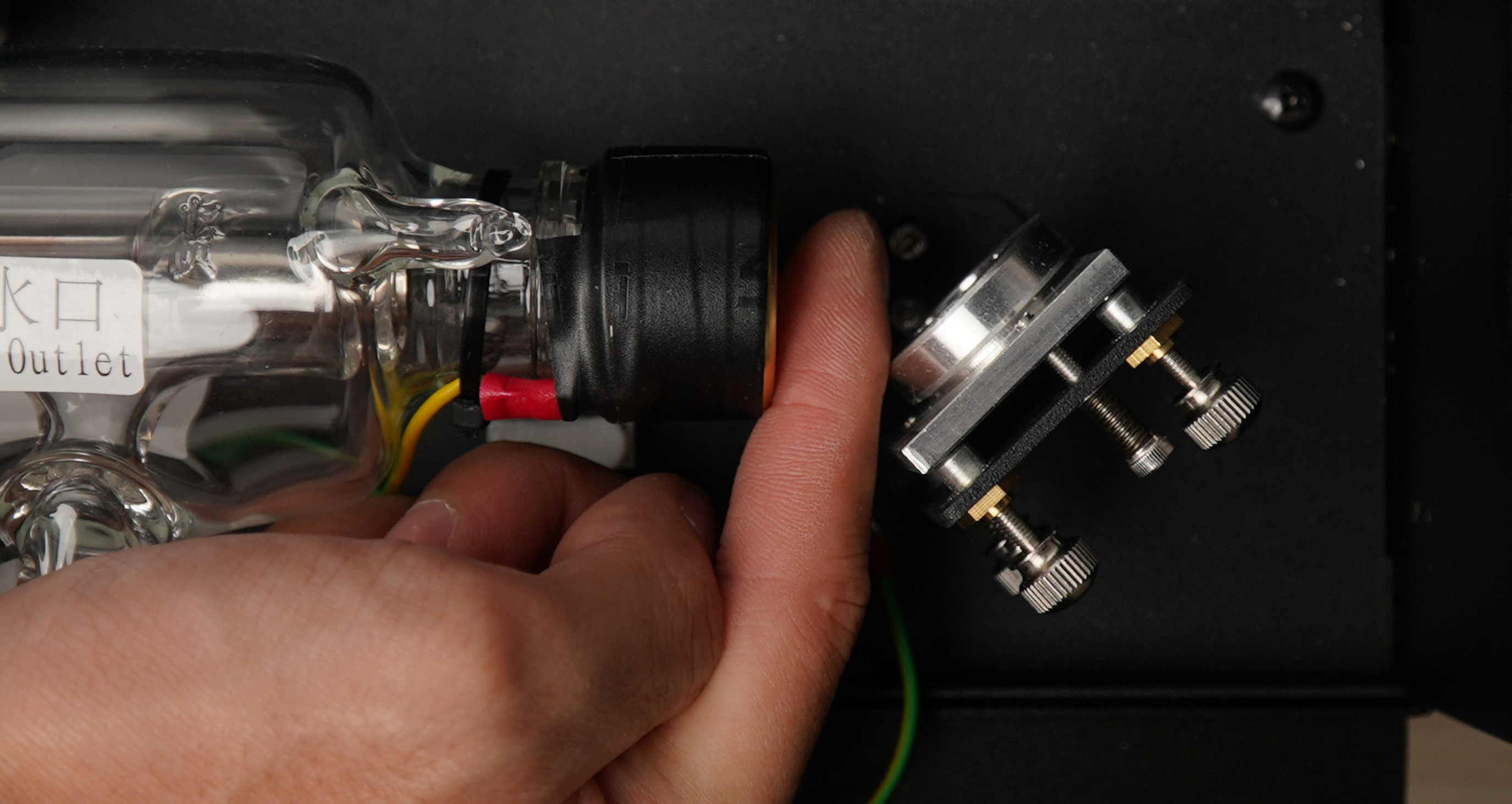

a. 將雷射管放置定位,雷射管尾端留一指間距(雷射管距離第一鏡鏡面約 15mm)> 確認水管無凹折。
b. 使用 3mm 六角扳手將雷射管固定支架上共 4 顆螺絲鎖回 > 輕晃雷射管,確認不會前後左右位移即可。
8. 插電源線、啟動:
確認正確安裝後,即可插回機器電源線並啟動機器。9. 移出水冷幫浦:

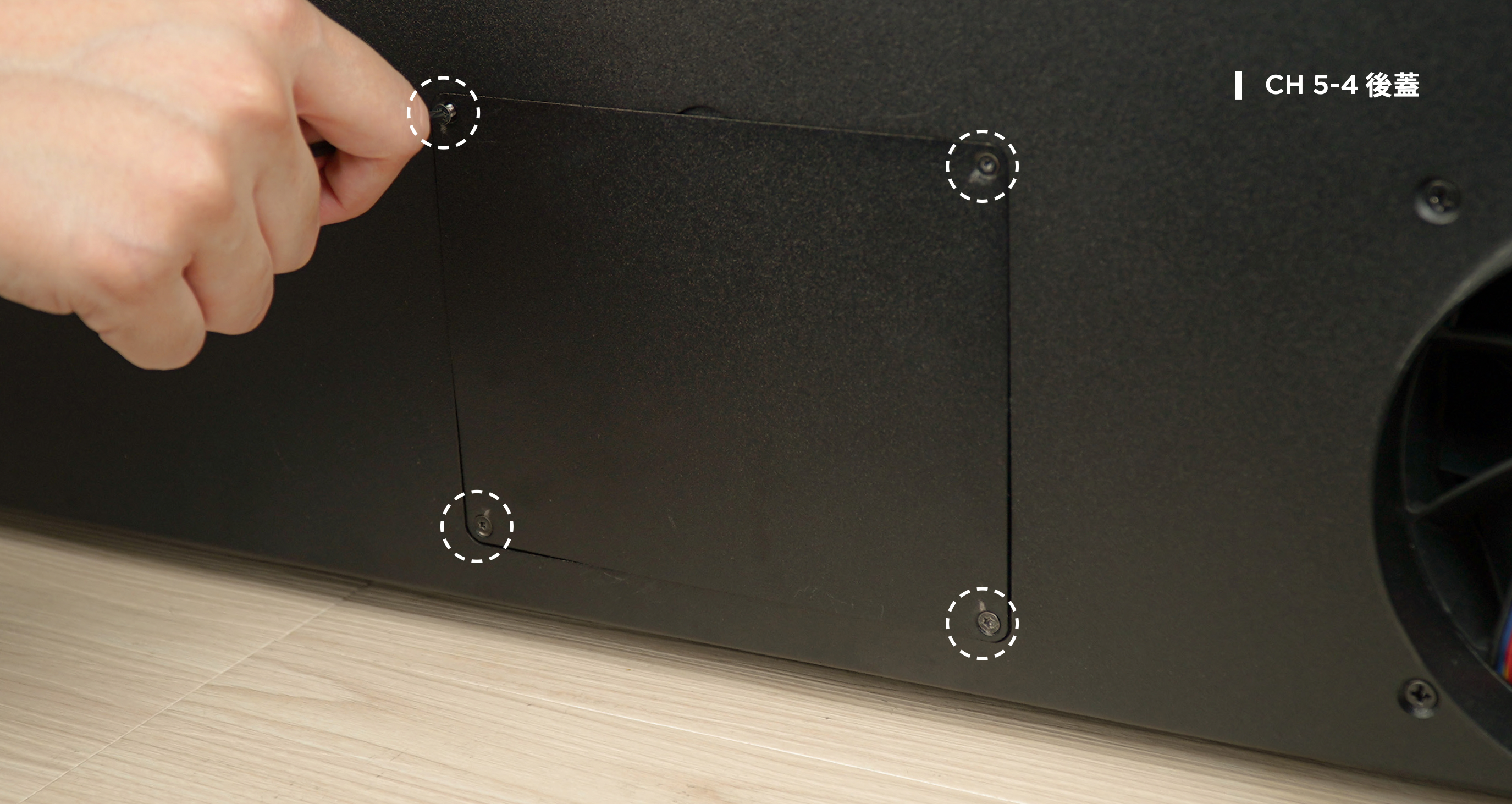

使用星形螺絲起子將水箱蓋板上 4 顆螺絲鬆開 > 移出水箱。
10. 補水:

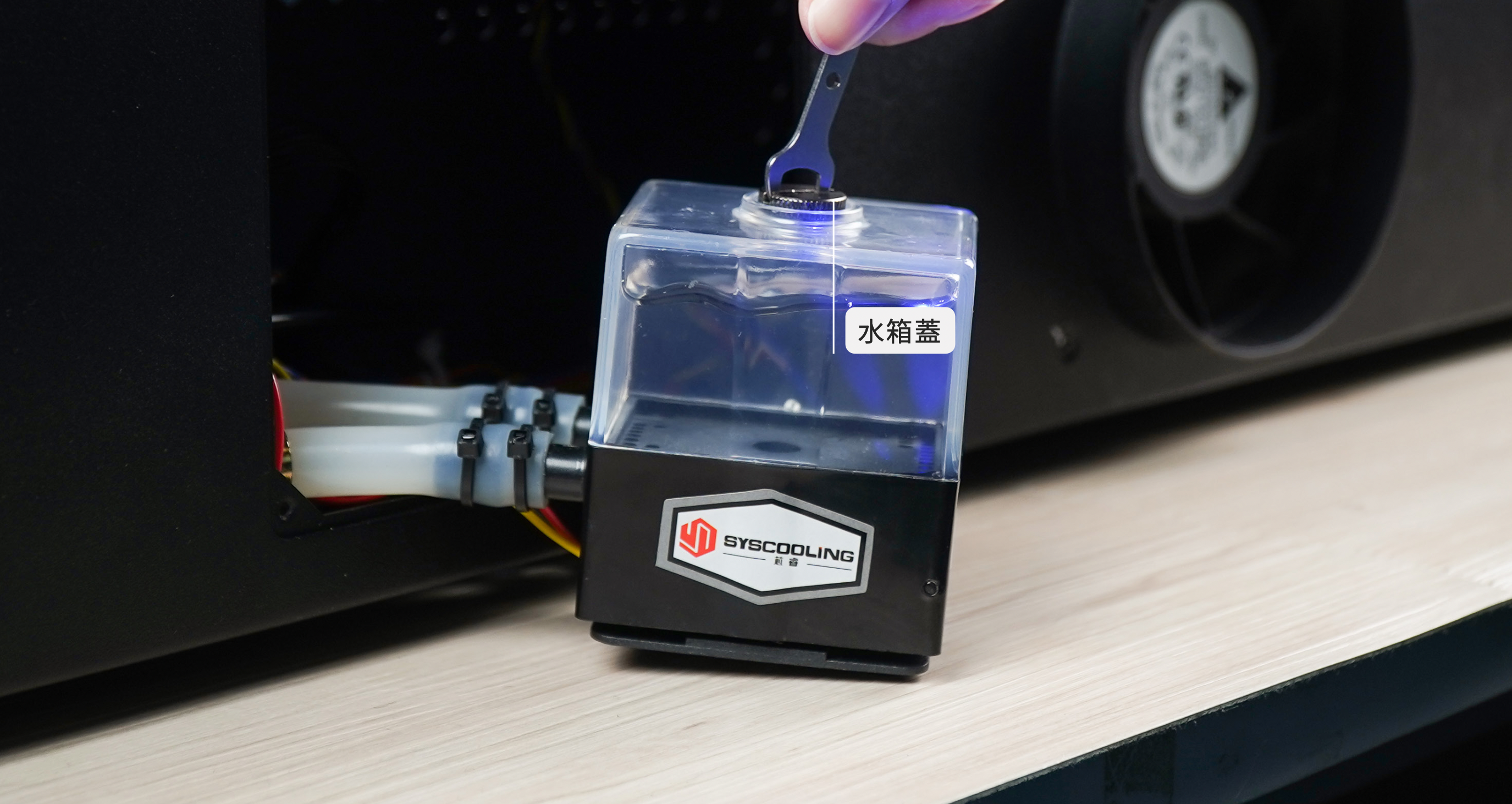

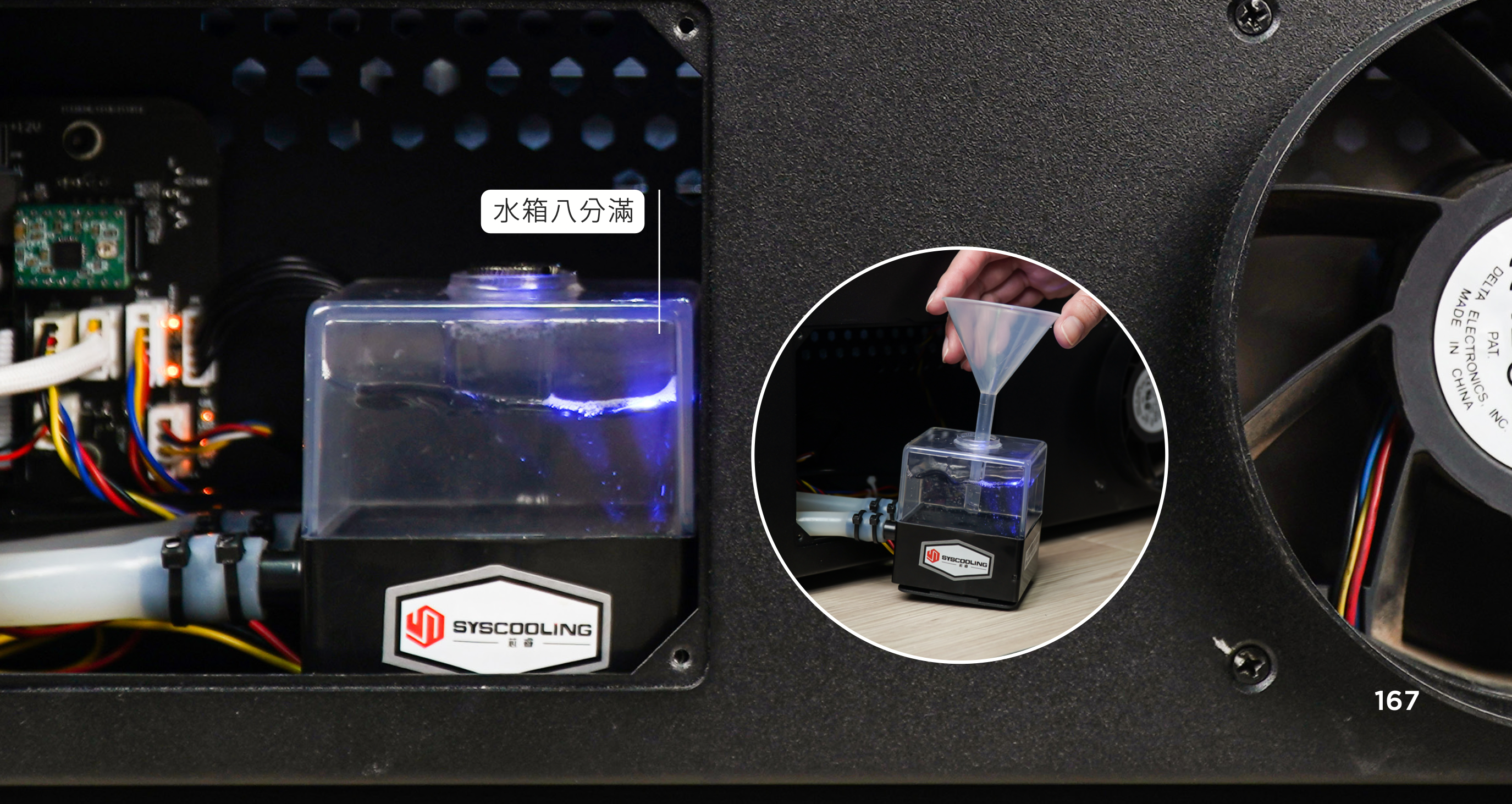

使用雙頭扳手開啟水冷幫浦水箱蓋 > 放入漏斗 > 將水箱補滿蒸餾水 > 點擊「動作」面板 > 待雷射頭 X、Y 歸零後,點擊「水冷幫浦」,此時冷卻水開始輸入雷射管,水箱水位隨之下降, 持續補水直到水箱水位達八分滿且水位不再因水冷幫浦補水而下降。
11. 鎖回水箱蓋、水箱蓋板:
使用雙頭扳手鎖回水箱蓋 > 確實置回水箱 > 使用星形螺絲起子將水箱蓋 板上 4 顆螺絲鎖回。
1. 檢查水管不應凹折,以免影響水流順暢度。
2. 請使用蒸餾水,避免雜質影響水冷效果。
3. 雷射管內氣泡過多會影響散熱效能,建議將水循環並加至水冷幫浦八分滿以上或 補水時按壓水管,較不易產生氣泡。
4. 請仔細觀察水位上升,以免水滿溢出。
5. 插電後請勿觸摸雷射管高壓端附近區塊,以免觸電。
6. 使用動作面板時,應避免觸動雷射開關或將手伸至雷射管出光口。
2. 請使用蒸餾水,避免雜質影響水冷效果。
3. 雷射管內氣泡過多會影響散熱效能,建議將水循環並加至水冷幫浦八分滿以上或 補水時按壓水管,較不易產生氣泡。
4. 請仔細觀察水位上升,以免水滿溢出。
5. 插電後請勿觸摸雷射管高壓端附近區塊,以免觸電。
6. 使用動作面板時,應避免觸動雷射開關或將手伸至雷射管出光口。
7. 若水冷幫浦無法作動,請聯繫客服。
8. 移動雷射管後,需進行【維護保養】光路調整。
8. 移動雷射管後,需進行【維護保養】光路調整。
