相關說明:為避免激發雷射光時產生的熱能導致玻璃雷射管破裂,透過充足蒸餾水維持水冷效果實為必要。
影片:
硬體準備內容:

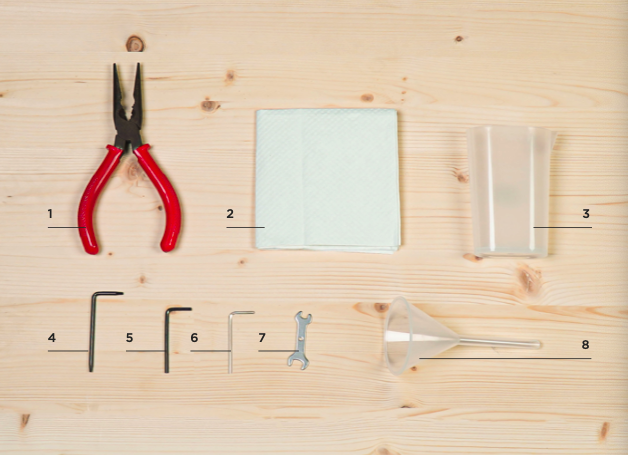

自行準備:
1 | 尖嘴鉗
2 | 紙巾或抹布
3 | 盛水容器
配件盒內:
4 | 星形螺絲起子
5 | 3mm 六角扳手
6 | 2.5mm 六角板手
7 | 雙頭板手
8 | 漏斗
調整步驟:
1. 移除雷射管電線及接地線:

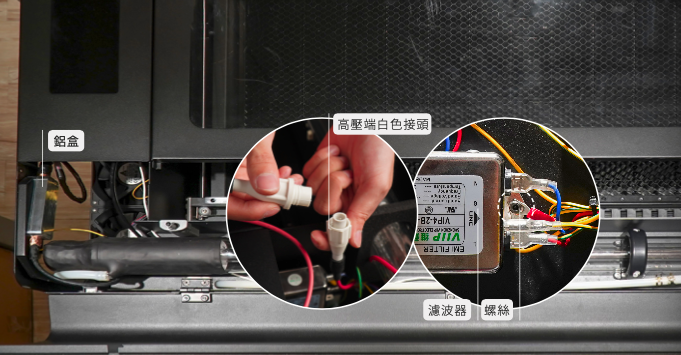

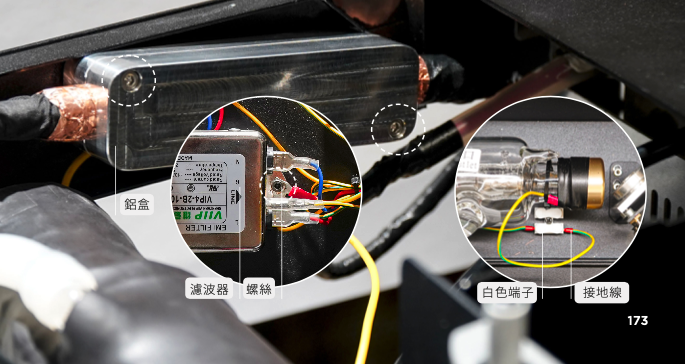

a. 使用 2.5mm 六角板手移除鋁盒 > 旋開並分離高壓端白色接頭 > 使用2.5mm 六角板手鬆開濾 波器的螺絲 > 將雷射管高壓端的接地線抽出 >(如上圖)
b. 壓下低壓端白色端子並稱出接地線。(如下圖)

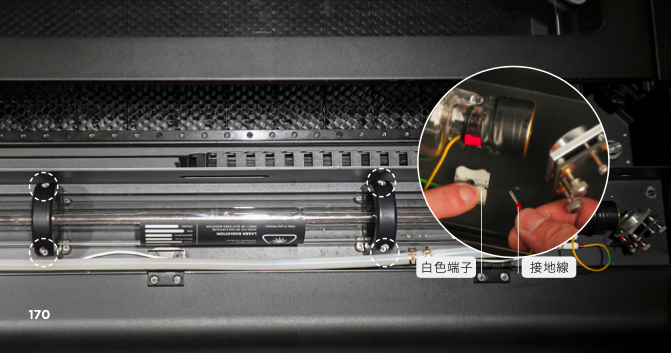

2. 鬆開雷射管固定支架:使用 3mm 六角扳手將雷射管固定支架上共 4 顆螺絲鬆開。
3. 移出雷射管排水:

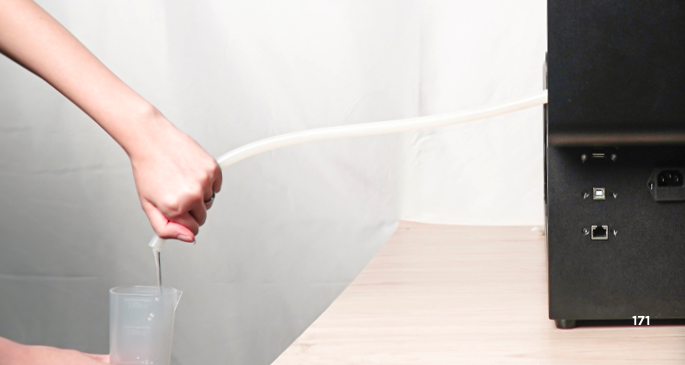

a. 為避免漏水,將抹布或紙巾置於低壓端下方(注意雷射管放置角度)> 拔出低壓端水管,塞入水管塞 > 將水管移至機器右下方(高壓端)並對準盛水容器 > 移除水管塞排水(低壓端水管出口位置 比高壓端低時,液體會因虹吸現象排出)>
b. 將長的水管移至機器右下方(高壓端)並對準盛水容器 > 移除水管塞排水(低壓端水管出口位置比高壓端低時,液體會因虹吸現象排出)>
c. 待水已無法排出,抬起雷射管低壓端,稍加轉動,儘量排空水流。
b. 待水已無法排出,抬起雷射管低壓端,稍加轉動,儘量排空水流。
4. 置入雷射管、套水管:

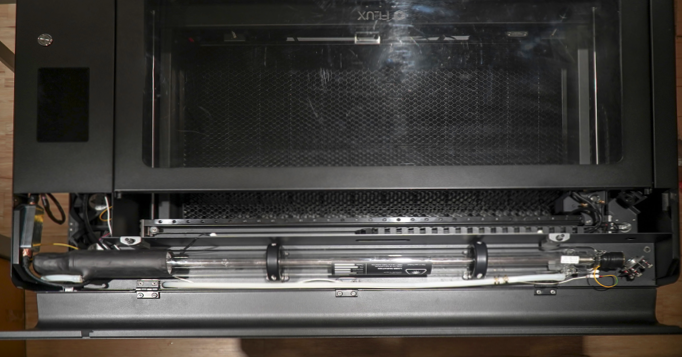

a. 依上圖擺放方式置入雷射管 >
避免讓水接觸機內零件。如有進水,應將水分擦乾,待風乾再啟動機器。
b. 移除高壓端管塞,將水管套上雷射管 >

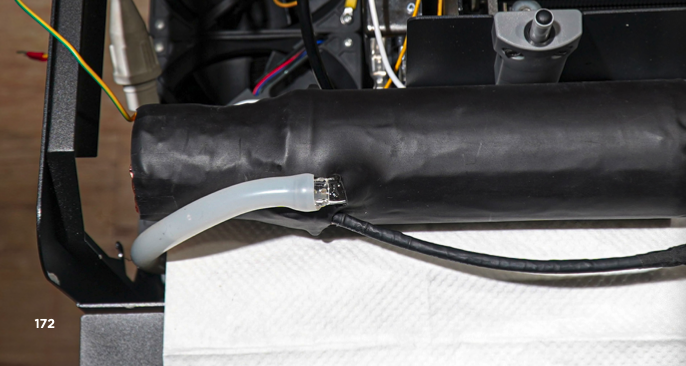

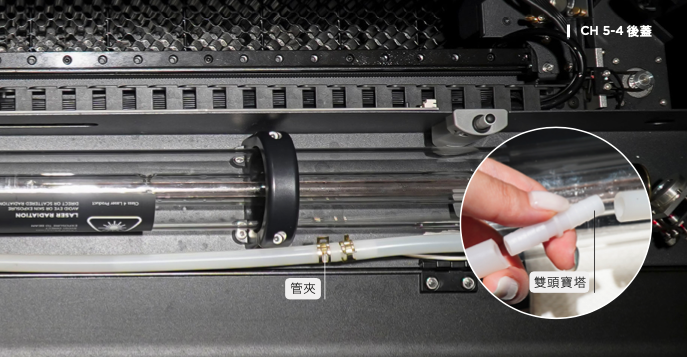

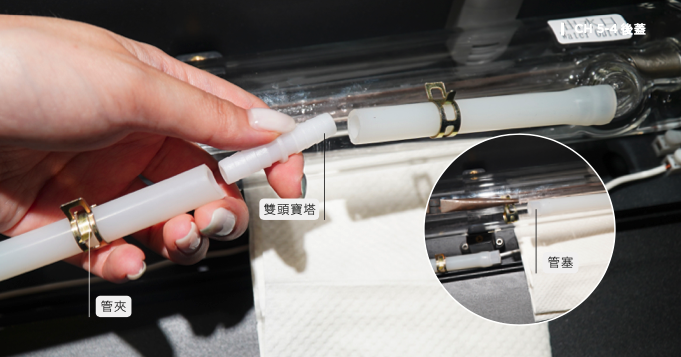

c. 至低壓端 > 將管夾裝上短的水管 > 移除水管塞 > 裝入寶塔 > 使用尖嘴鉗將管夾移至接口處,防 止漏水。
6. 接上雷射管電線及接地線:
a. 接回高壓端電線的白色接頭(電線請往雷射管下側繞)> 將白色接頭放入鋁盒內後,鎖回螺絲 >
b. 將雷射管高壓端上的接地線插入濾波器上的螺絲位置 > 鎖緊螺絲。

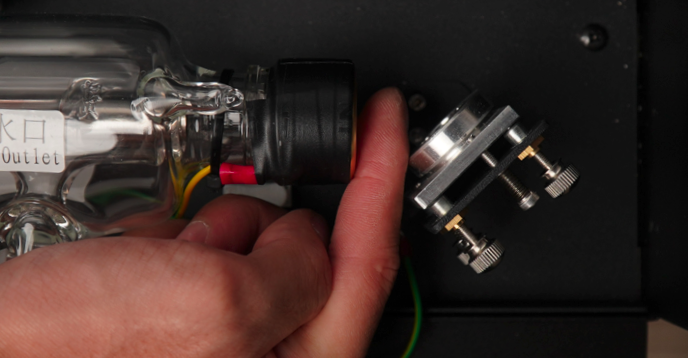

c. 至低壓端 > 下壓白色端子並插入接地線後 > 放開白色端子 > 輕拉檢查是否穩固。
6. 鎖回雷射管固定支架:將雷射管放置定位,雷射管尾端留一指間距(雷射管距離第一鏡鏡面約 15mm)> 確認水管無凹折。
7. 插電源線、啟動:插回機器電源線並啟動機器。

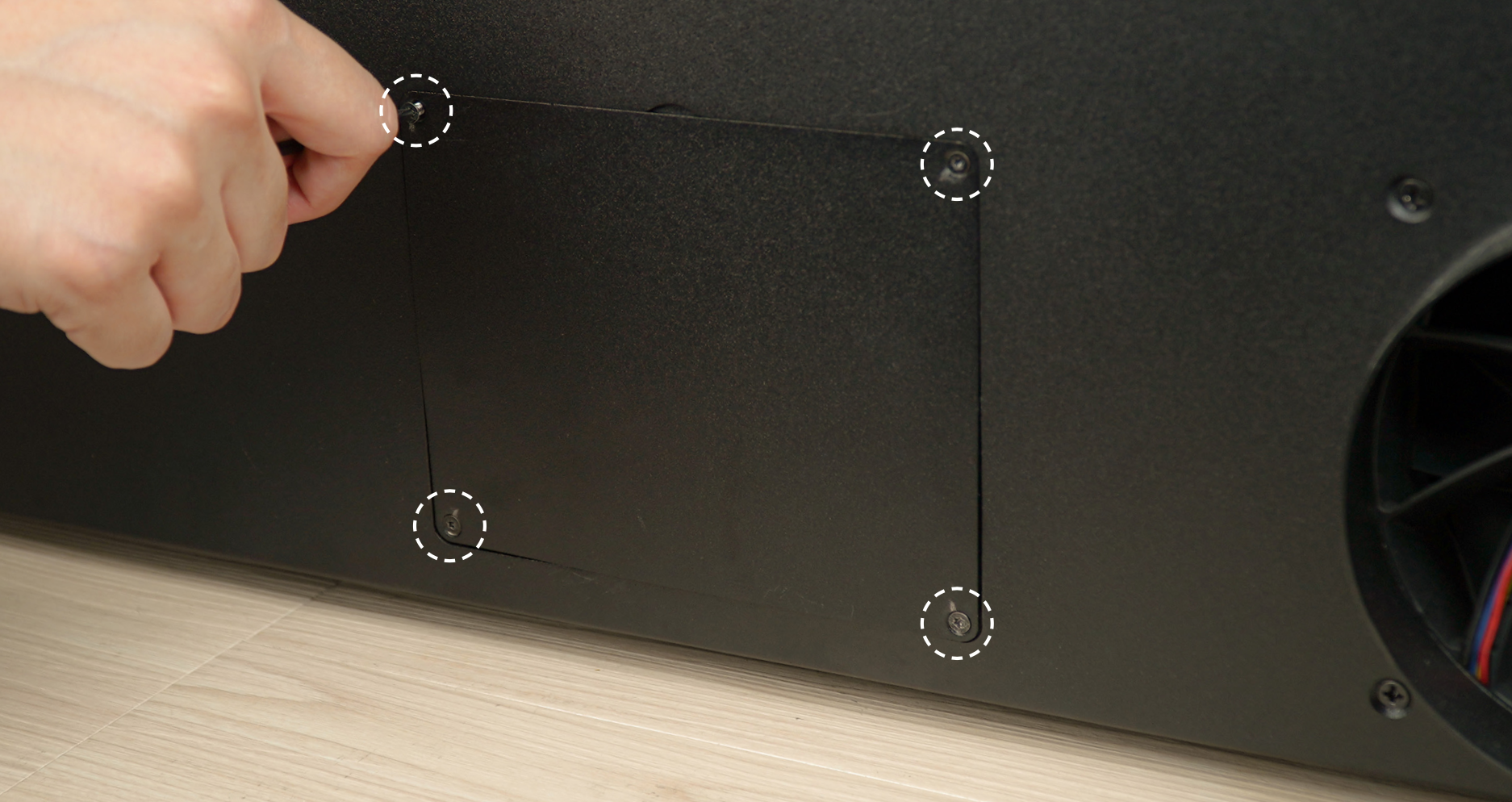

8. 移出水冷幫浦:使用星形螺絲起子將水箱蓋板上 4 顆螺絲鬆開 > 移出水箱。

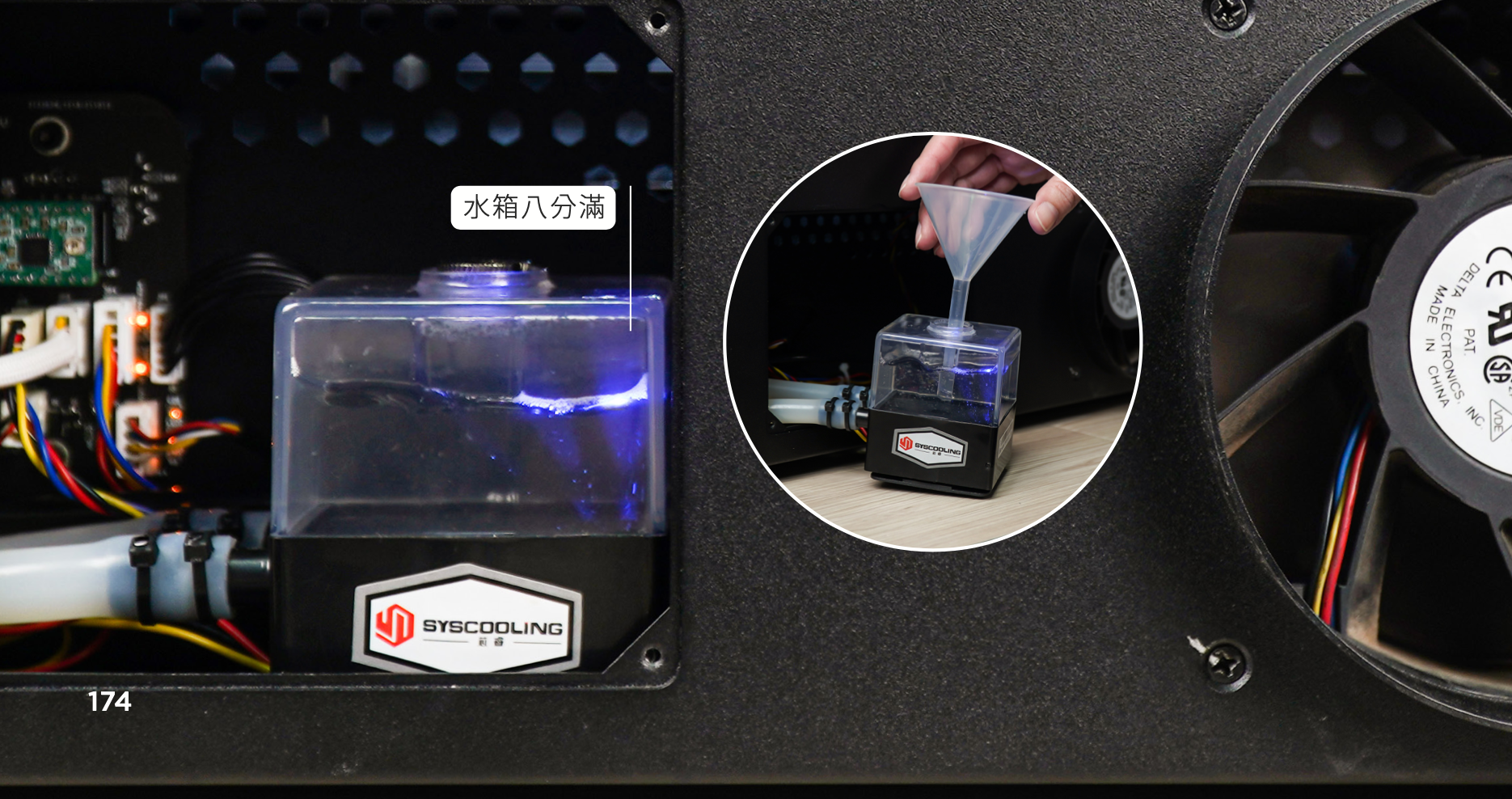

9. 補水:使用雙頭扳手開啟水冷幫浦水箱蓋 > 放入漏斗 > 將水箱慢慢倒入蒸餾水,保持在5分滿 > 點擊「動作」面板 > 待雷射頭 X、Y 歸零後,點擊「水冷幫浦」,此時冷卻水開始輸入雷射管,水箱水位隨之下降, 持續補水直到水箱水位達八分滿且水位不再因水冷幫浦補水而下降。

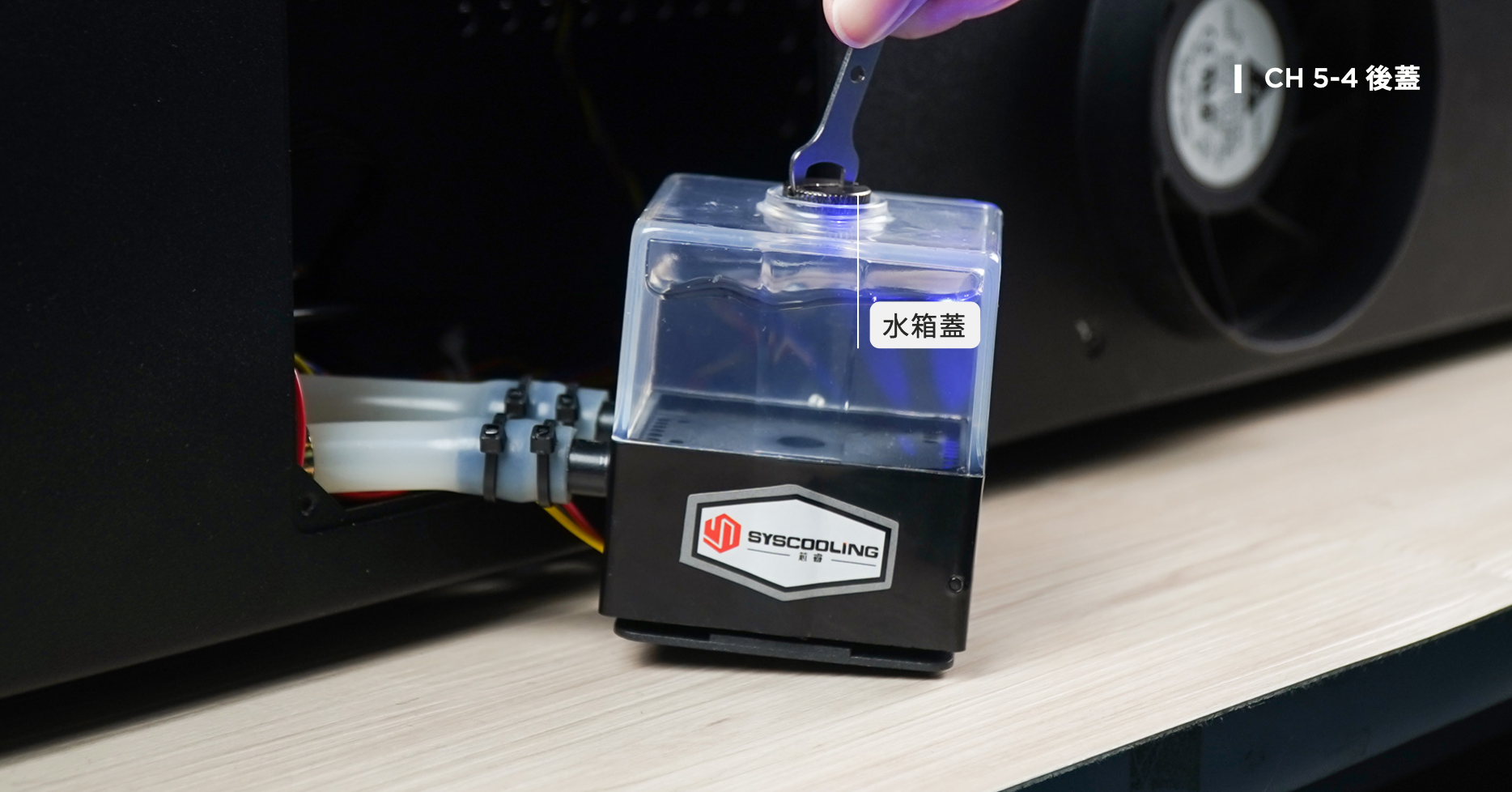

10. 鎖回水箱蓋、水箱蓋板:使用雙頭扳手鎖回水箱蓋 > 確實置回水箱 > 使用星形螺絲起子將水箱 蓋板上 4 顆螺絲鎖回。
1. 檢查水管不應凹折,以免影響水流順暢度。
2. 請使用蒸餾水,避免雜質影響水冷效果。
3. 雷射管內氣泡過多會影響散熱效能,建議將水循環並加至水冷幫浦八分滿以上或補水時按壓水管,較不易產生氣泡。
4. 請仔細觀察水位上升,以免水滿溢出。
5. 插電後請勿觸摸雷射管高壓端附近區塊,以免觸電。
6. 使用動作面板時,應避免觸動雷射開關或將手伸至雷射管出光口。
7. 若水冷幫浦無法作動,請聯繫客服。
8. 移動雷射管後,需進行【維護保養】光路調整 。
