5-16 相機預覽畫面拼接不準確、實際雕刻位置與相機預覽位置不同

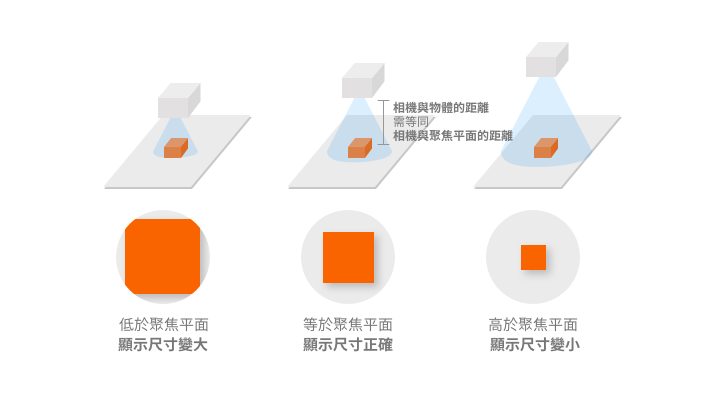

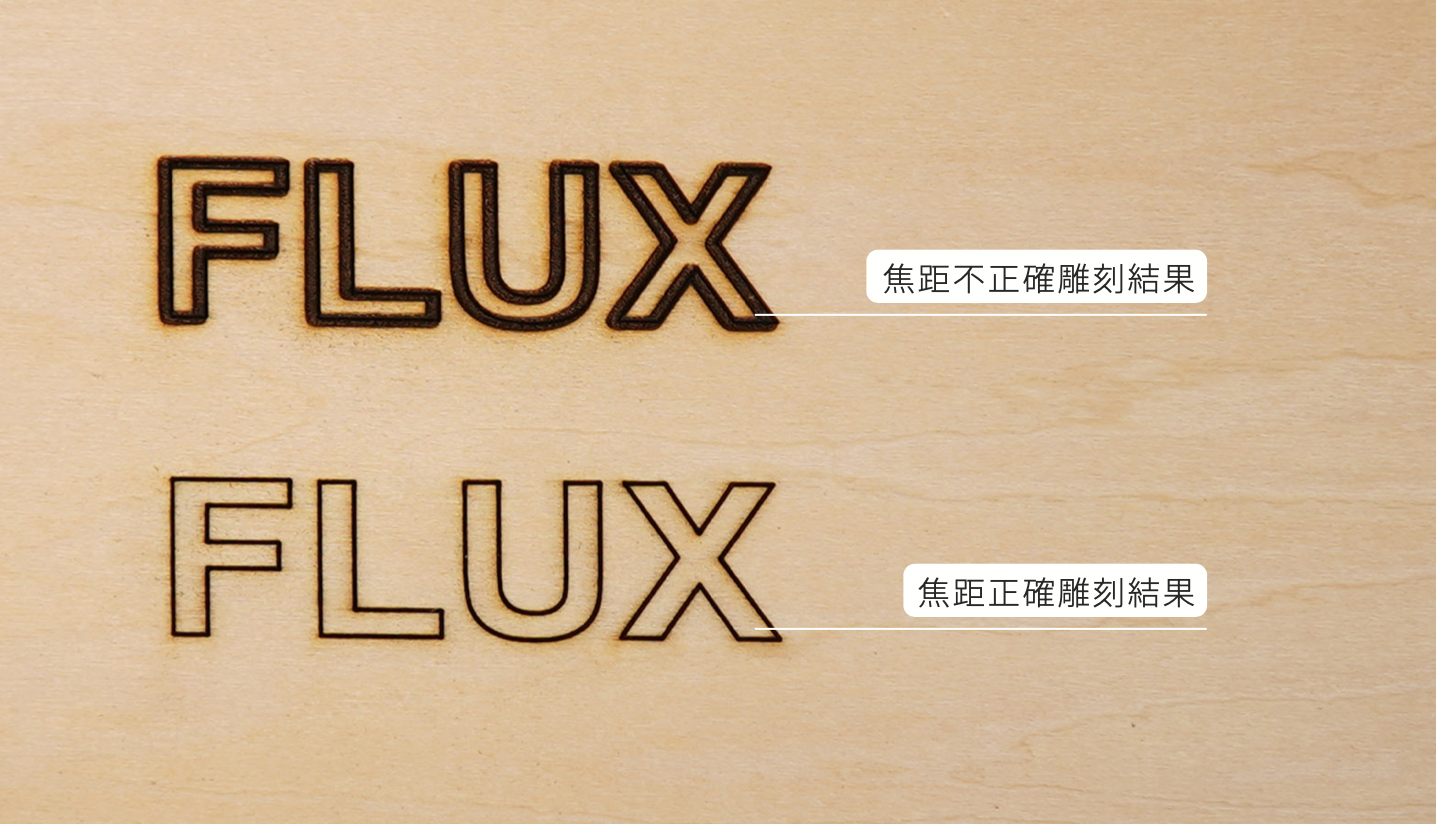

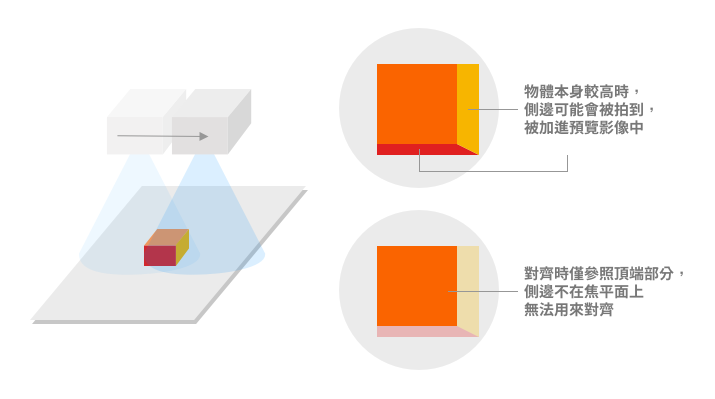

物體有厚度時：當物體較厚或有使用旋轉軸時，物體的側邊可能會被相機拍入，只有在聚焦平面上的 物體可以相互拼接，高度落差導致的圖片失焦、拼接不準為正常現象。務必對焦至雕刻材料表面、使用旋轉軸時對焦至雕刻材料最高點。

步驟2

如果出現相機預覽畫面拼接不準確、實際雕刻位置與相機預覽位置不同的情形時，請參考不同機型的教學文章進行相機校正。 (經激烈運送、調整光路、恢復原廠設定後等，皆建議重新校正。)

• HEXA、Beambox、Beambox Pro
• beamo

校正目標:
紅色方框需位於校正視窗正中央，外側需對齊切割井字中間方框內側，如下圖。

確認校正結果:

繪製位置位於 (X,Y) = (77.5mm, 77.5mm)、寬 W、高 H 皆為 25mm 之正方形如下圖。
確認方形與井字中央的方形可疊合。若無法疊合，請重新對焦紙張、校正相機。
