4-13 進階調整 - 光路垂直度

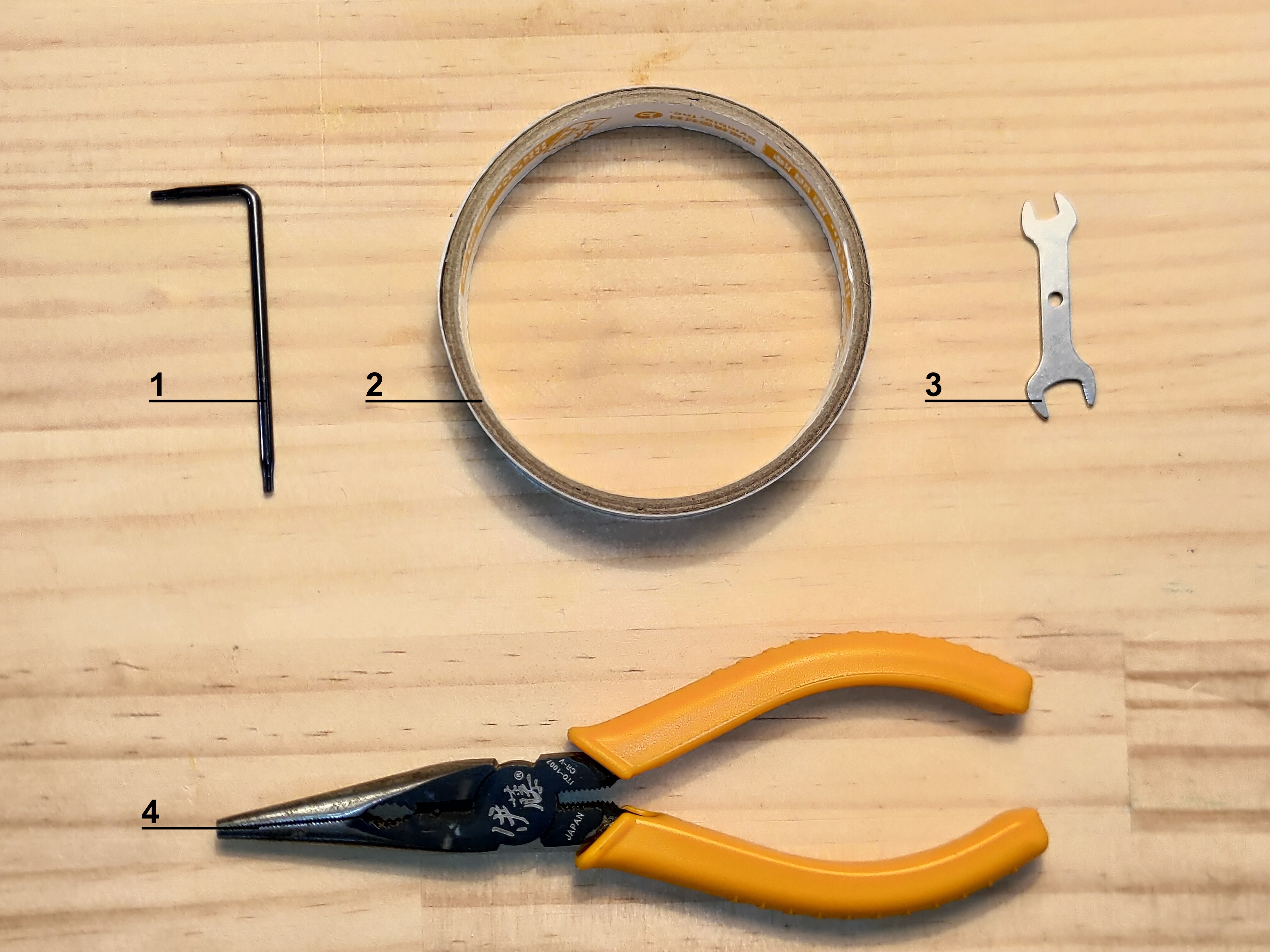

1｜星形螺絲起子(配件盒內)
2｜雙面膠
3｜雙頭小板手(配件盒內)
4｜尖嘴鉗

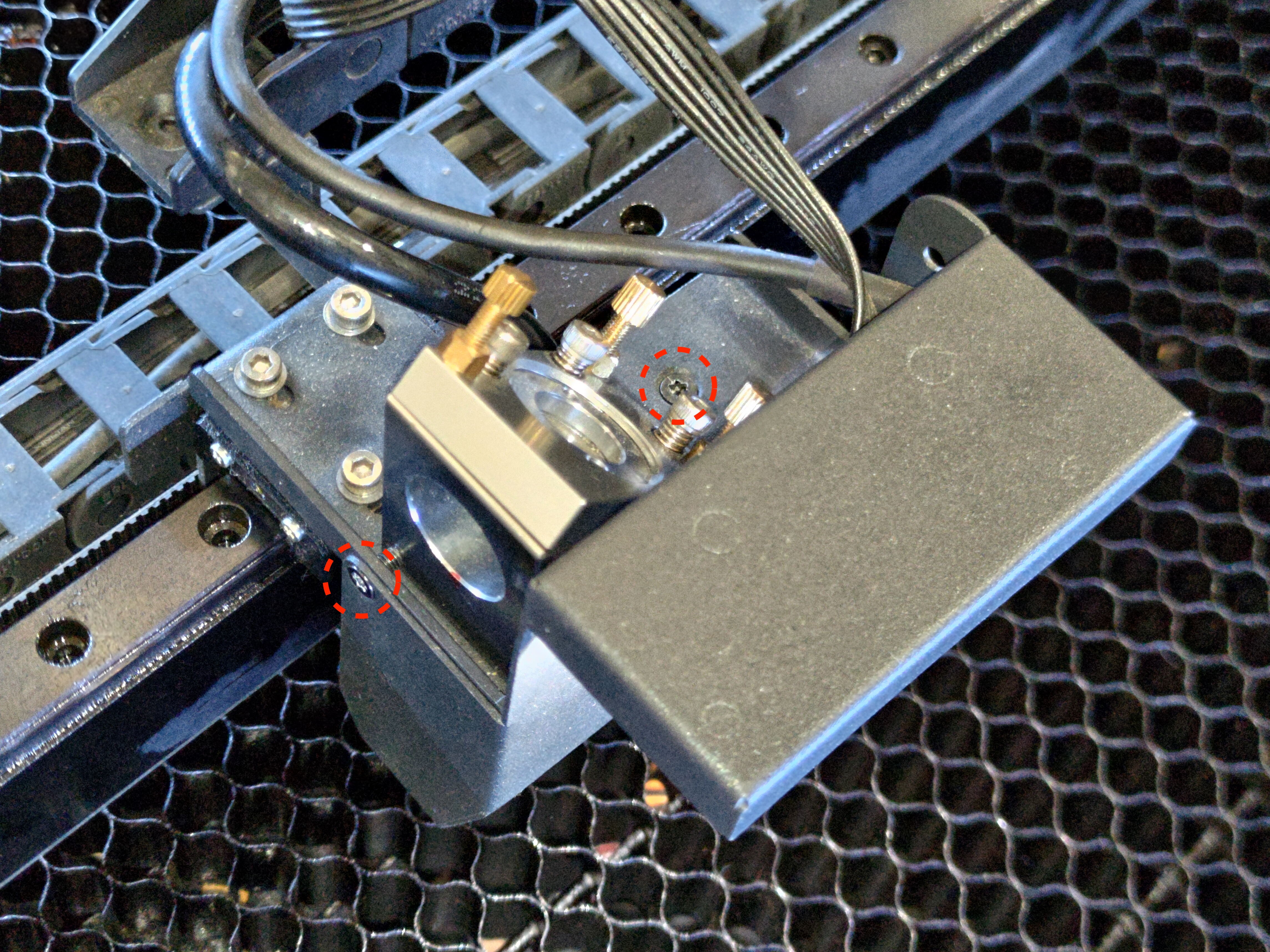

Step 2 - 拆解雷射頭上的保護殼：
將工作平台降到最低，使用星型螺絲起子鬆開兩顆固定螺絲。

Step 3 - 拆解鏡筒＆聚焦鏡片：
順時鐘鬆開聚焦環。

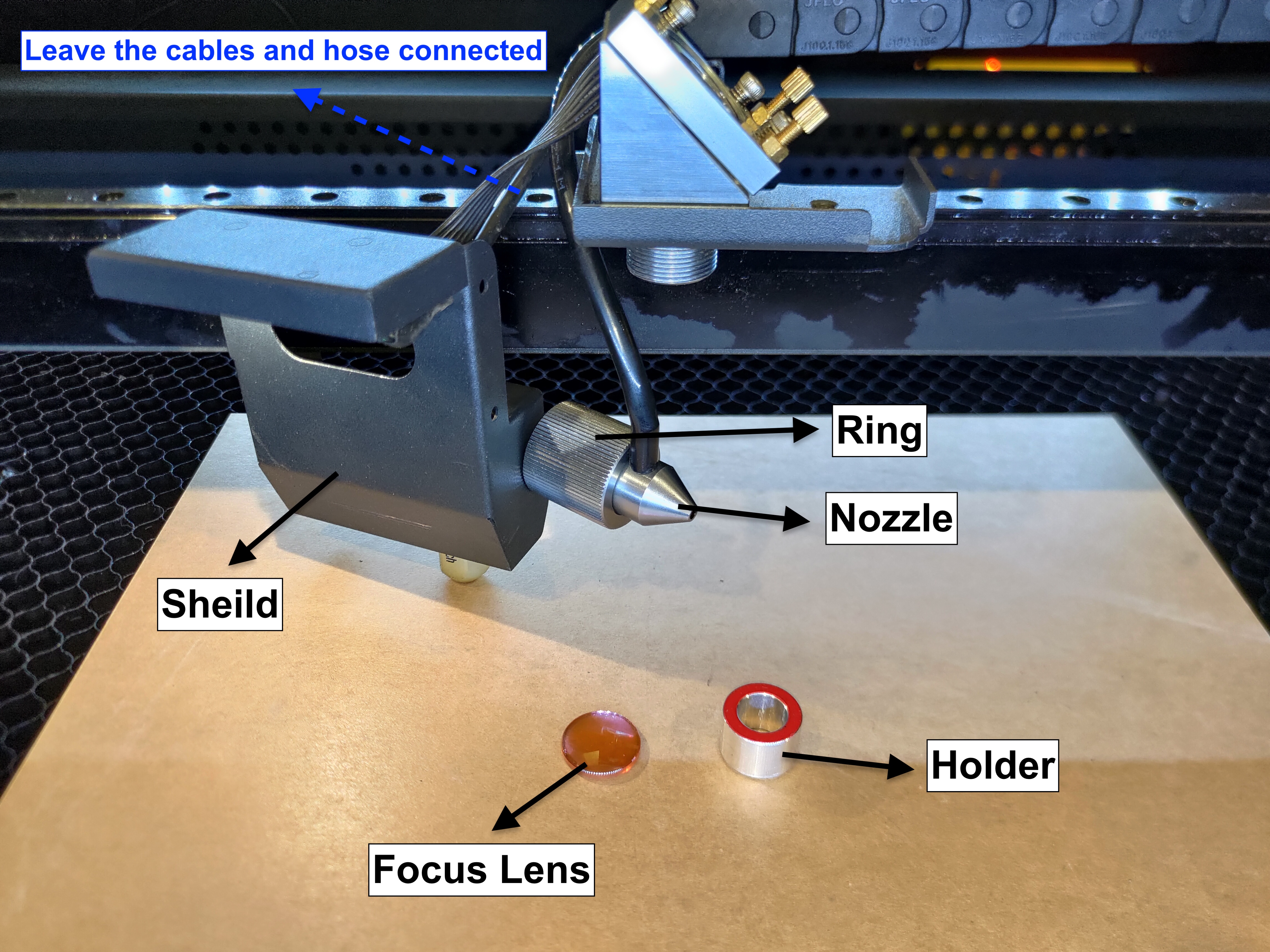

鬆開聚焦環後，鏡筒可以被分離，內部有聚焦鏡片＆固定器，線路＆黑色氣管請勿拔除。

Step 4 - 將保護殼＆鏡筒放到正確位置：
將保護殼＆鏡筒放置於塑膠鏈條上，請勿放置於雷射光行進路線，請參考以下範例。

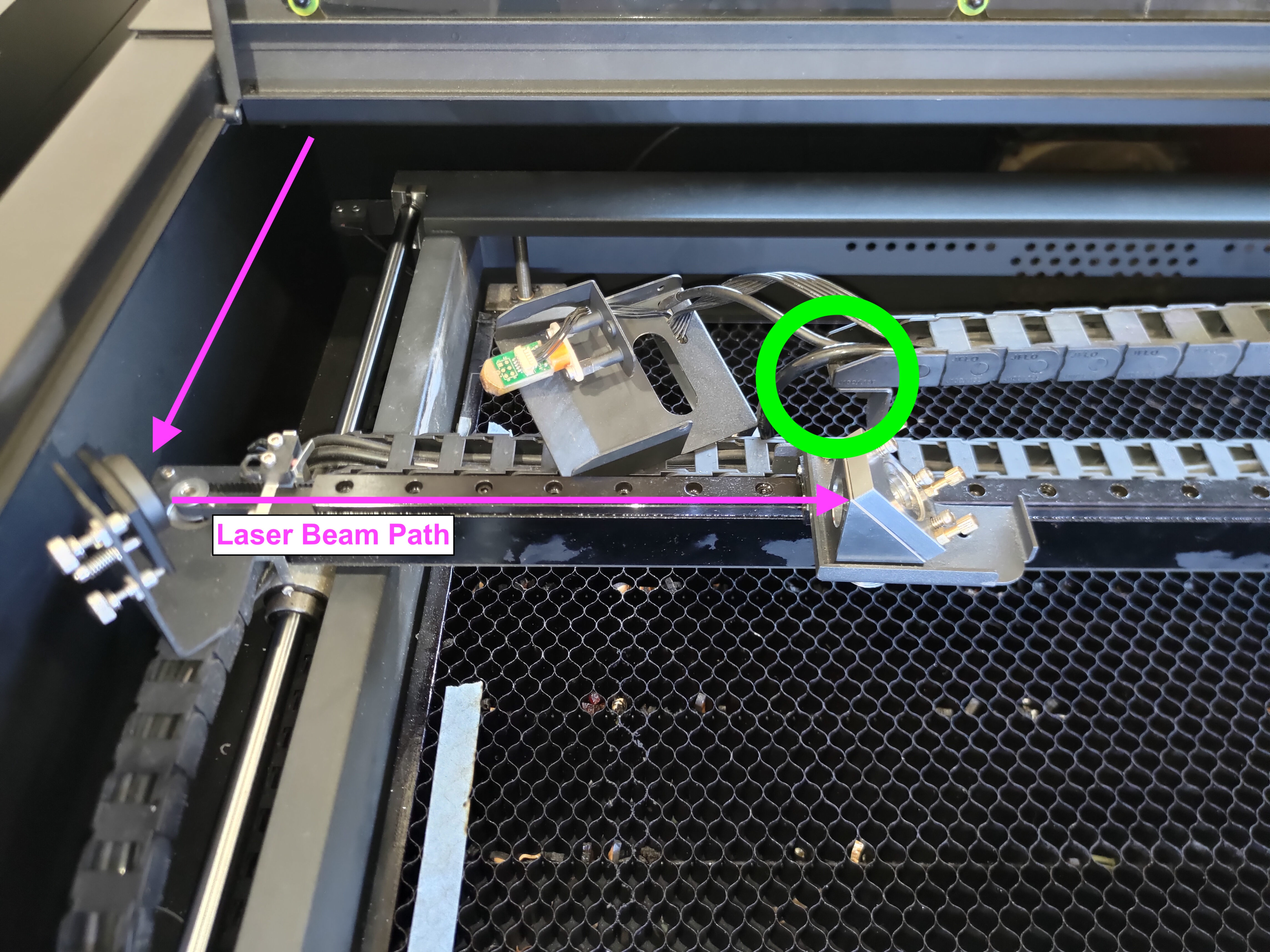

正確範例:

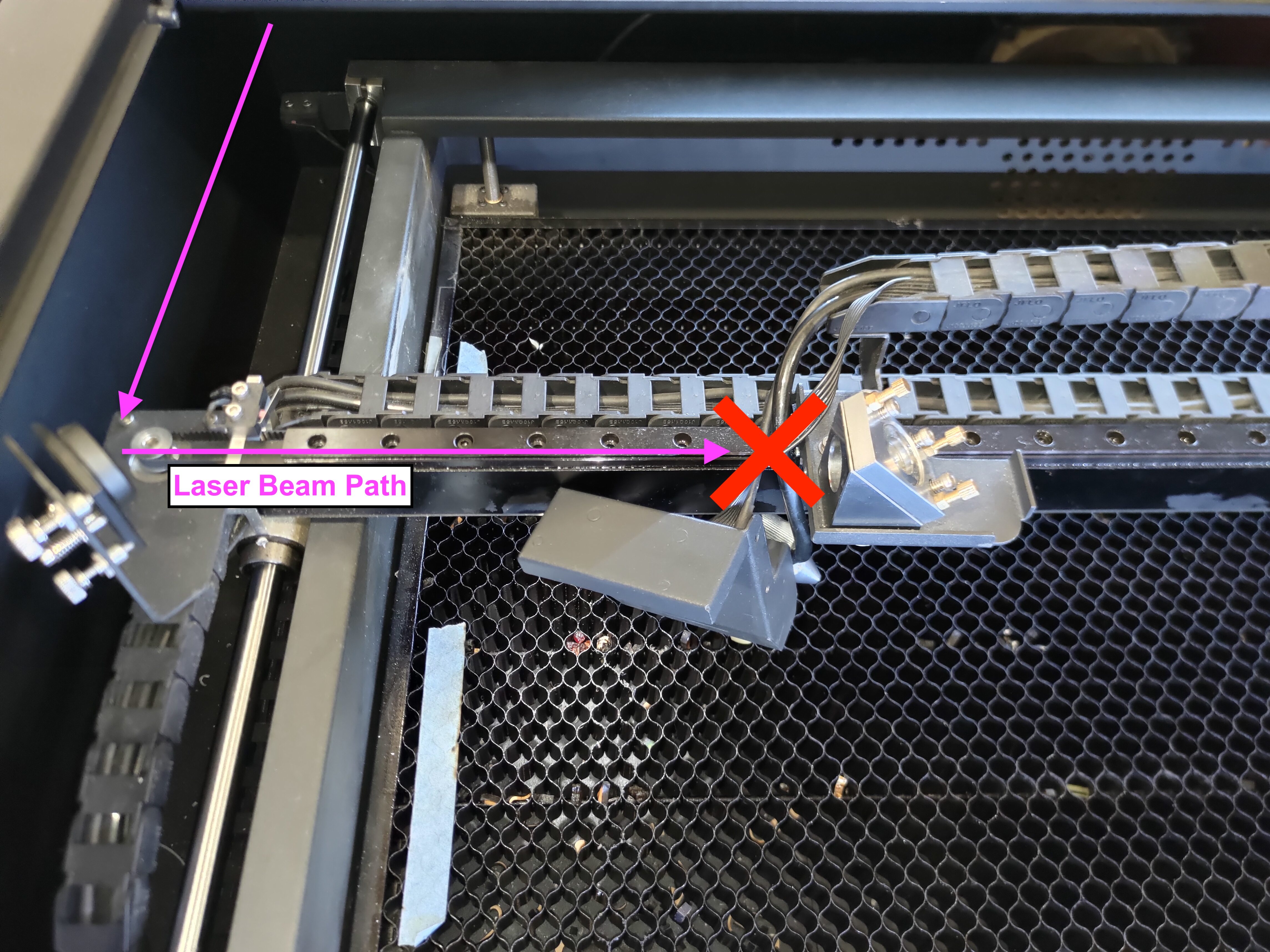

錯誤範例:

Step 5 - 重置Z軸光路：
使用雙頭板手＆尖嘴鉗鬆開三個調光螺帽。

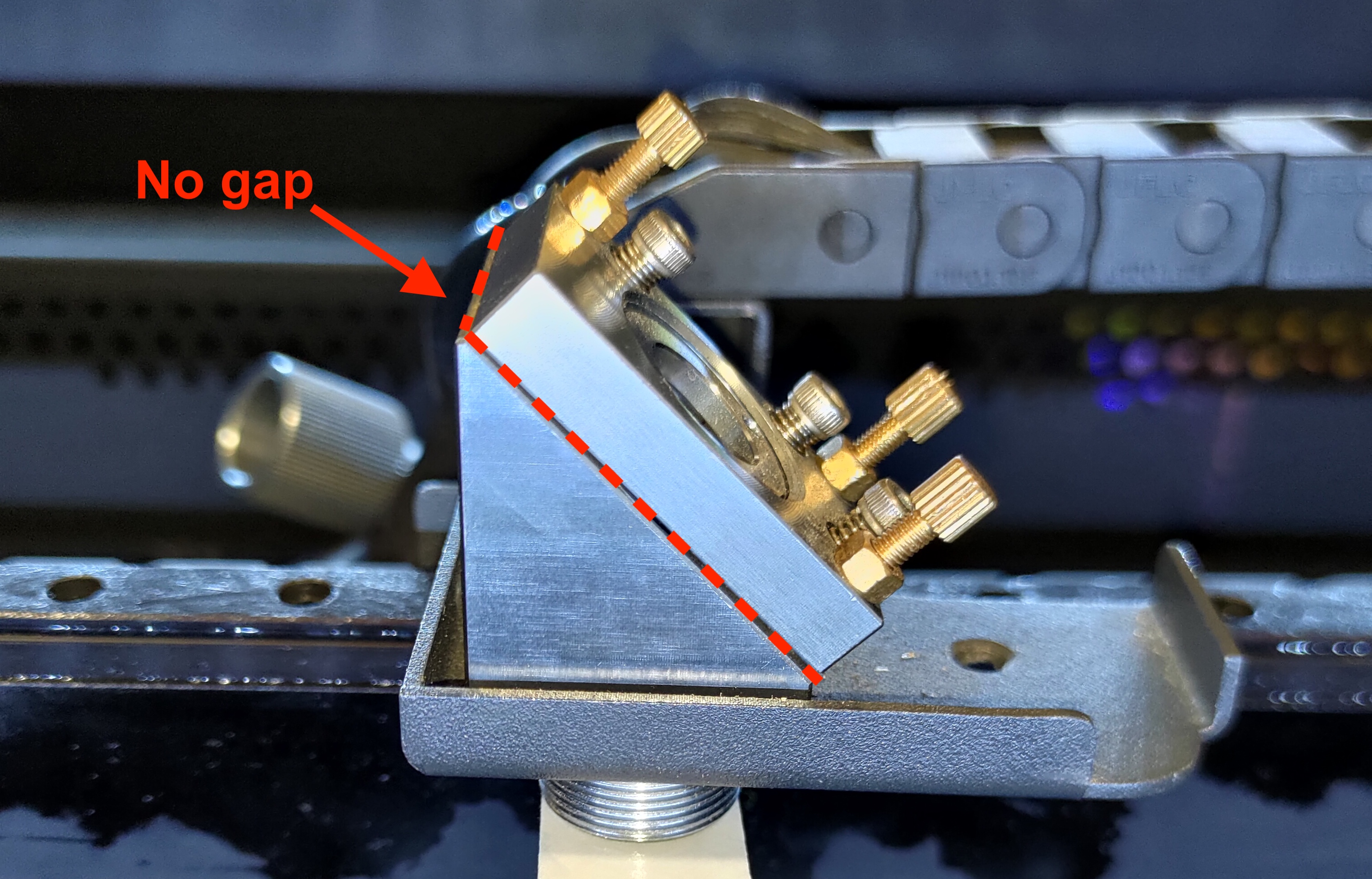

用手逆時鐘旋轉三個調光螺絲直到鏡座之前沒有間隙。

當兩者之間沒有間隙時，代表垂直光路被重置到初始狀態。

Step 6 - 貼上雙面膠＆雷射脈衝：

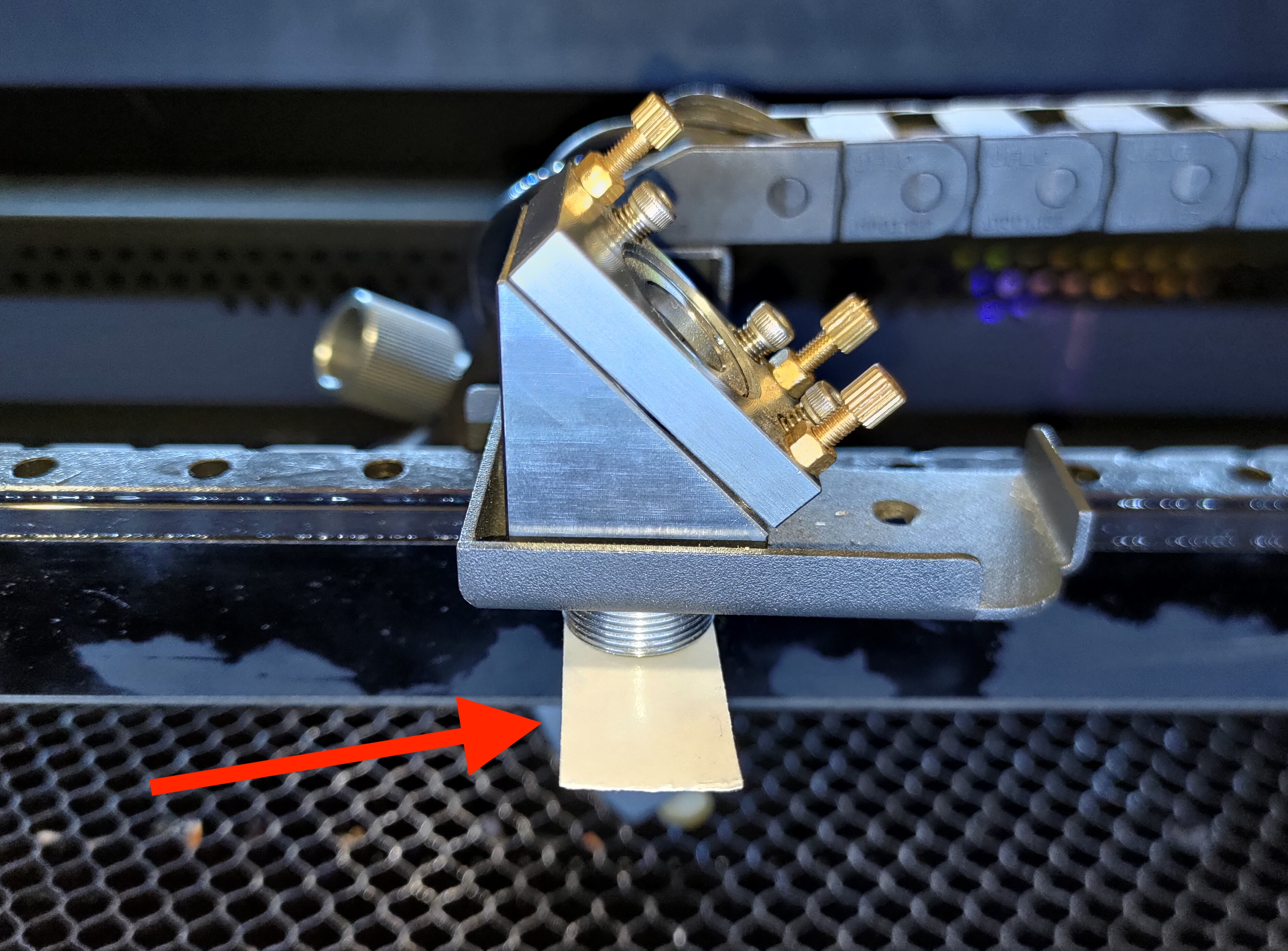

貼上一片單層雙面膠於雷射頭上，如下圖所示。

手動將雷射頭移動到平台正中央，點擊三次雷射脈衝。
(請至動作面板『動作』>> 按下『鬆馬達』 >> 手動移動雷射頭到中央 >> 關上門蓋 >> 點擊三次雷射脈衝)

Step 7 - 確認雷射光斑位置：
取下雙面膠確認光斑位置，原則上只會出現三個位置：中央/左邊/右邊。

1. 正中央：如果光斑在中央，代表垂直光路準確，請跳到Step8。

2. 偏向左側：
如圖所示，若光班位於左側，代表垂直光路需要重新調整。

如何調整：
請順時鐘旋轉三個調光螺絲使光班往右移動，旋轉量請保持一樣，使支撐架與鏡座產生相同間隙。

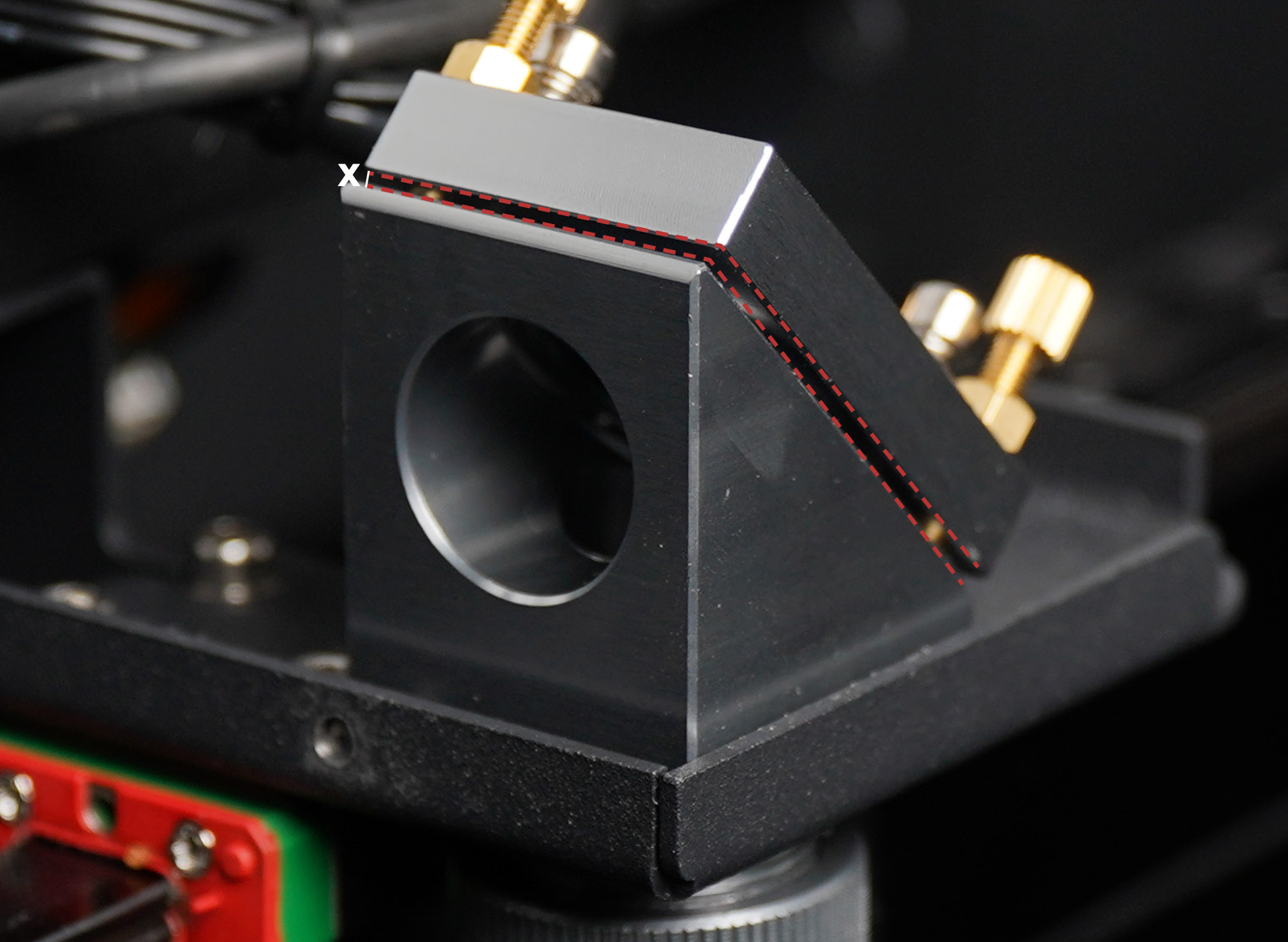

間隙範例圖:
旋轉過三個調光螺絲後，請重新貼上雙面膠測試光班是否已經置中，如果沒置中請加大旋轉量。

3. 偏向右側:如果光班如上圖偏向右側，代表雷射管的角度過低，已經無法調整，請聯繫官方技術團隊尋求協助。

Step 8 - 鎖緊第三鏡座螺帽：
調整完畢後，請將螺帽重新鎖緊。

Step 9 - 重新安裝雷射頭組件：
請參考下圖重新組裝雷射頭組件。

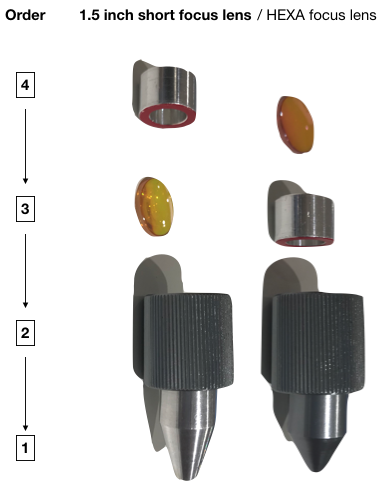

選擇當前模組為下列哪一種：
左邊為HEXA 1.5 英寸短聚焦鏡，右邊為一般模組。(聚焦鏡片曲面請朝上)

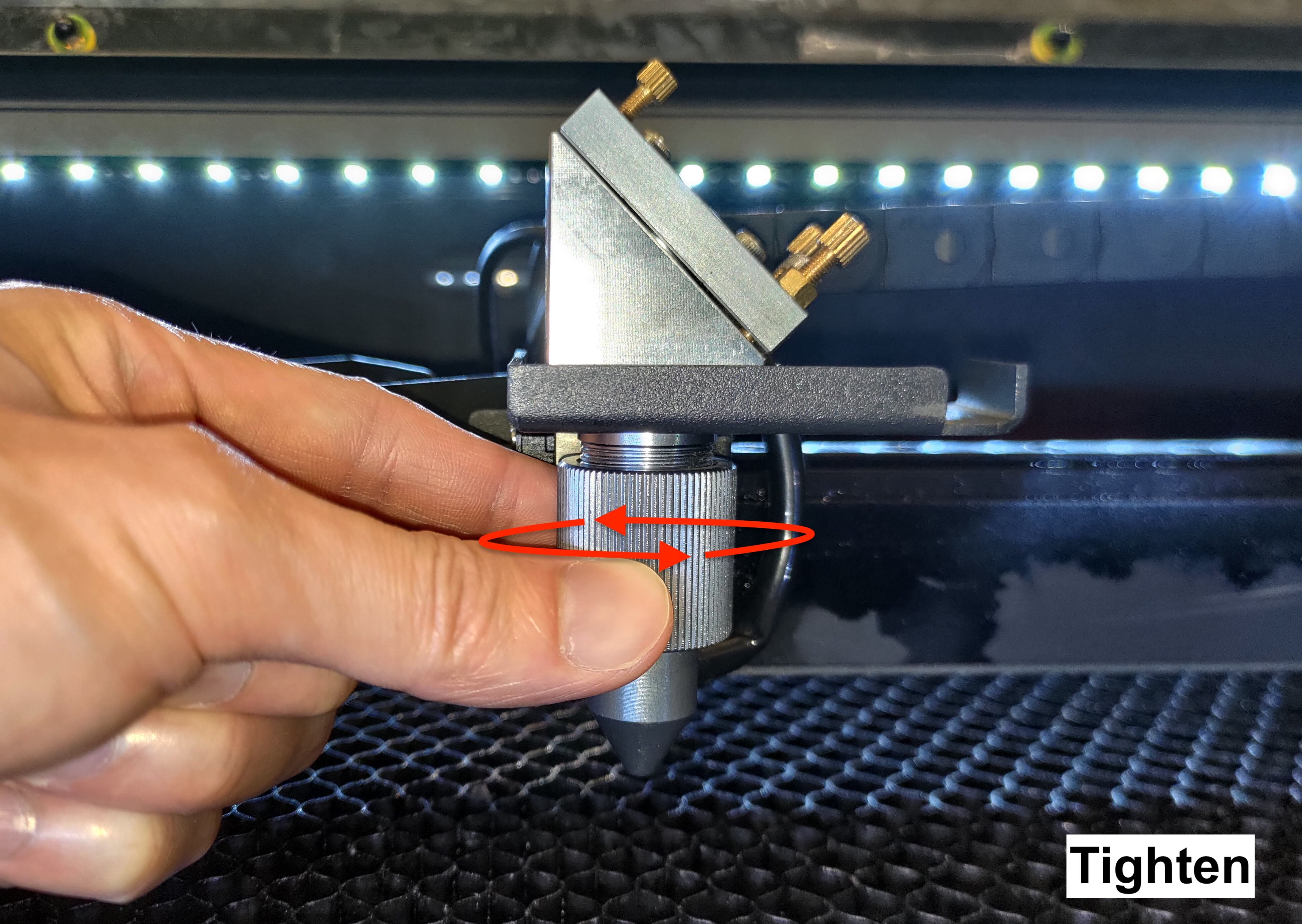

將鏡筒與聚焦環裝回後，逆時鐘轉緊聚焦環。

Step 10 - 裝回保護殼：
使用星型螺絲起子將兩顆螺絲鎖回。

Step 11 - 回到標準光路校正步驟：

此篇文章僅為垂直度光路調整，為了完成光路校正，請回到4-8 光路調整步驟9繼續執行未完成的部分。

#END
