#904 歸零失敗

問題描述

由於 #904 歸零異常的成因較為複雜，請務必注意，閱讀本文可能無法立即解決您的問題。
儘管如此，通過仔細執行以下步驟，您將收集有價值的資訊，幫助FLUX團隊更有效地查明問題。

步驟0 - 使用檢查清單並記錄過程

此清單將用於記錄您在本文中採取的所有操作。
完成清單後，請將其另存為 PDF並發送給您的經銷商或FLUX客服。

請參考：#904 歸零失敗-檢查清單 (Ador系列)

步驟1 - 移除模組及材料

開始測試之前，如果已安裝模組，請先將其移除，工作區域也不要放置任何材料。
讓機器歸零時處於一個無任何外力干擾的狀態。

移除完後，請至步驟1.1 - 手動檢查雷射是否可以順暢移動

步驟1.1 - 手動檢查模組座是否可以順暢移動

• 關閉機器並拔下電源線。
• 手動將雷射頭移動到四個角落。

根據測試結果，請參考下一步操作：

• 若雷射頭無法隨意移動，如影片所示，請參考步驟1.2 - 潤滑滑軌與光軸
• 若雷射頭可以隨意移動，請參考步驟2 - 排除韌體異常可能性

步驟1.2 - 潤滑滑軌與光軸

• 請參考說明中心文章潤滑光軸與滑軌。
• 潤滑後，請參照步驟1，再次手動移動雷射頭，查看是否能夠順利移動。

根據測試結果，模組座是否可以順暢移動：

• 可以移動，如同步驟1.1影片，雷射頭可以順暢移動 >> 問題解決。
• 無法移動，雷射頭不同於步驟1.1影片，無法順暢移動 >> 硬體問題-滑軌與光軸可能鏽蝕。 >>
  請參照此範例影片，並拍攝您機器的狀況，再至步驟9 - 聯繫客服回報機器狀況。

步驟2 - 排除韌體異常可能性

機器韌體未成功安裝有時候可能導致歸零異常，重置系統可以快速幫助排除韌體異常的可能性。

• 首先，請重置原廠。 (面板首頁 > 機器 > 設定 > 恢復原廠設定 > 確定)



• 再參考此頁面，韌體更新方法，更新至最新版的韌體。


• 更新完後，再次嘗試歸零。

根據測試結果，歸零問題是否解決：

• 可以歸零，經過上述步驟後，機器成功歸零 >> 問題解決。
• 無法歸零，經過上述步驟後，機器依舊歸零失敗 >> 步驟3 - 檢查主板燈號

步驟3 - 檢查主板燈號

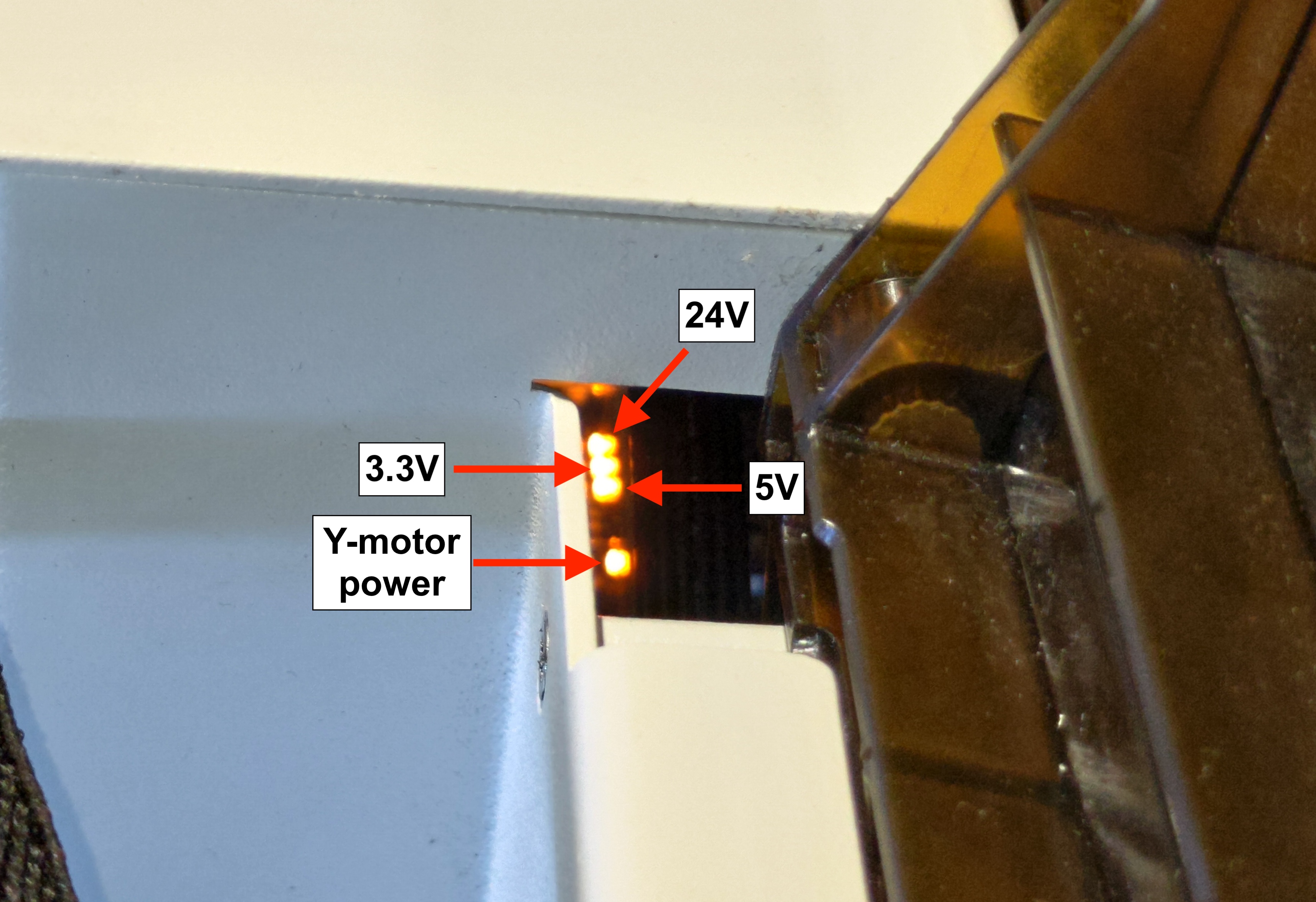

機器內部的主板上有四顆橙色的LED燈，可以用來判斷機器的狀況。

請參考以下影片，找到燈號的位置。

影片

根據測試結果，歸零問題是否解決：

• 四顆恆亮，沒有閃爍 >> 步驟4 - 檢查限位置開關
• 一顆或多顆不亮或明顯閃爍 >> 硬體問題 - 主板故障 或 變壓器故障
  >> 請參考上面的影片拍攝您機器的燈號，並至步驟9 - 聯繫客服回報機器狀況。

步驟4 - 檢查限位開關

限位開關用於在雷射頭到達末端時，使滑軌與光軸停止移動。
歸零問題可能是由於限位開關故障所引起，導致雷射頭無法停止或停止得太早。

• 請參考影片，當按壓限位開關時，檢查您的限位開關圖示是否正確作動。
  • 按壓開關= 圖示關閉
  • 放開開關= 圖示開啟

根據測試結果，決定下一步驟：

• X軸 & Y軸，兩個都正常 >> 步驟5 - 確認自動對焦功能



• 只有X軸不正常 >> 硬體問題 - Z板異常 或 30Pin排線 >> 請參考範例影片並錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。



• 只有Y軸不正常 >> 硬體問題 - X板異常 >> 請參考範例影片並錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。



• X & Y軸，兩個都不正常 >> 硬體問題 - 主板異常 or 38Pin排線 >> 請參考範例影片並錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。



• 歸零時發生異音，無法進入動作模式查看圖示 >> 步驟6 - 確認限位開關是否無法自動被觸發

步驟5 - 確認自動對焦功能

使用實體自動對焦按鍵，可以用來測試主板本身功能是否正常。
請使用此按鍵進行自動對焦，並查看對焦結果是否正常。

根據測試結果，決定下一步驟：

• 是，Z軸正常移動，且自動對焦也正常 >> 步驟6 - 確認限位開關是否無法自動被觸發


• 否，Z軸有移動，但對焦位置不正確或不規則亂動 >> 硬體問題 - 主板異常 >> 請參考範例影片錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。


• 否，Z軸沒有移動 >> 硬體問題 - 主板異常 >> 請參考範例影片錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。

步驟6 - 確認限位開關是否無法自動被觸發

確定是否有如以下影片的情況。

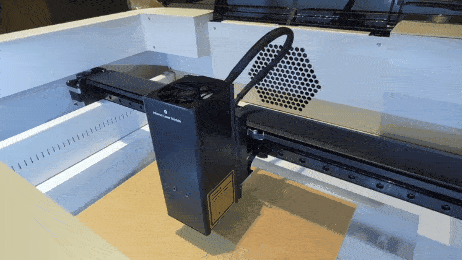

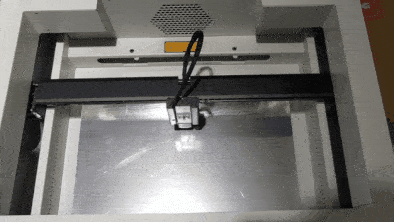

(雷射頭移動到最上面或最左邊後，沒有停下來並發出撞擊聲。)

影片一 - Y軸異常：

影片二 - X軸異常：


根據測試結果，決定下一步驟：

• 是，如影片一，Y軸有類似的狀況 >> 步驟7 - 確認X軸水平度


• 是，如影片二，X軸有類似的狀況 >> 步驟8 - 確認是否有線組干擾


• 否，沒有如影片的狀況 >> 硬體問題 - X軸 & Y軸馬達 或 Z軸板 & X軸板
  >> 請參考範例影片並錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。

步驟7 - 確認X軸水平度

請參考以下連結並測試和調整X軸的水平度。
Ador - X軸水平度調整

根據測試結果，決定下一步驟：

• 已確認水平，歸零功能現在正常 >> 問題解決。
• 已確認水平，但Y軸依然歸零失敗 >> 步驟7.1 - 延長Y軸限位接觸面
• 已確認水平，但現在變成X軸歸零失敗 >> 步驟6 - 確認限位開關是否無法自動被觸發

步驟7.1 - 延長Y軸限位接觸面

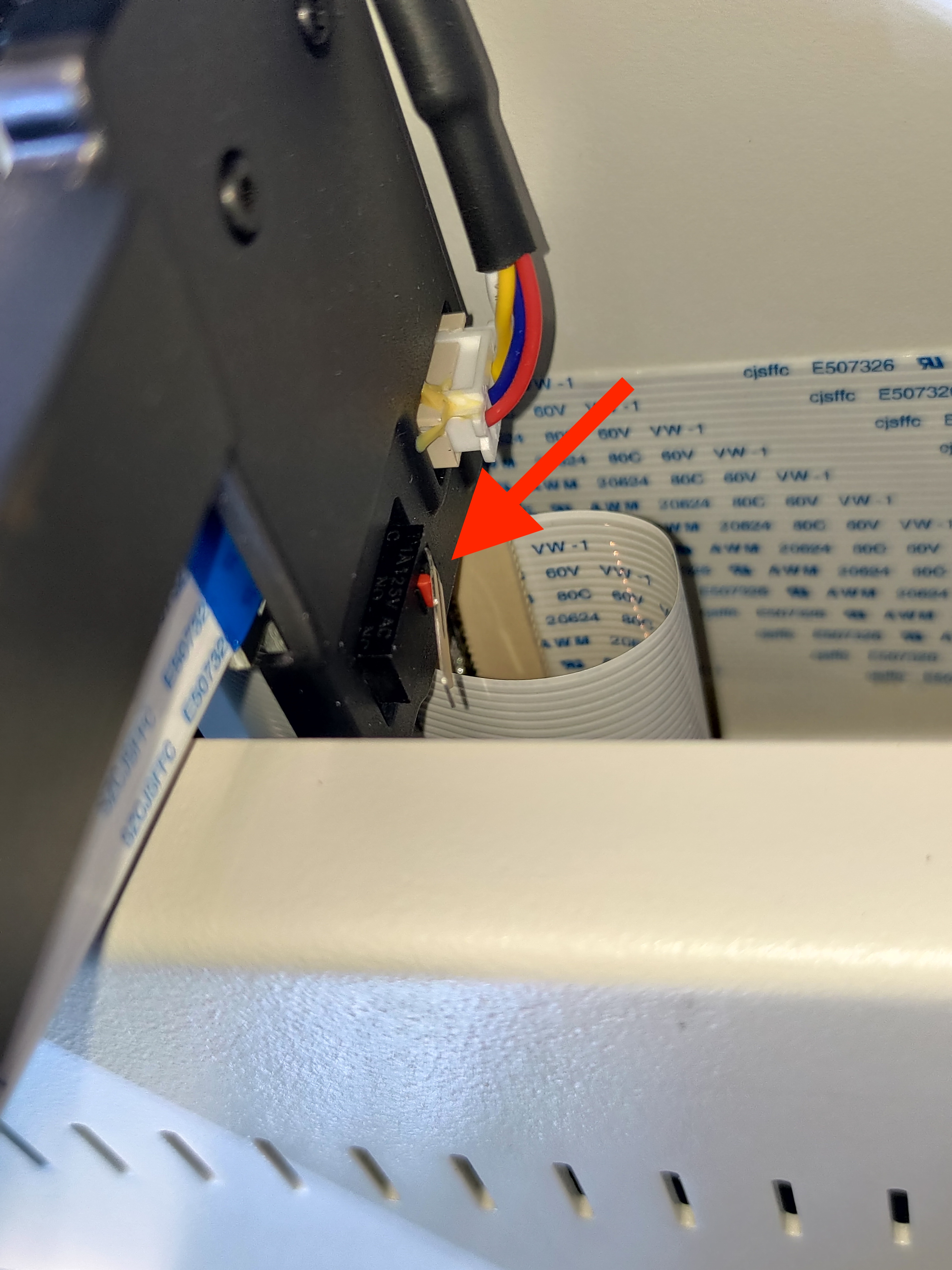

限位開關的金屬撥片可能會隨著時間使用而疲乏，近而影響限位開關被觸發的靈敏度。

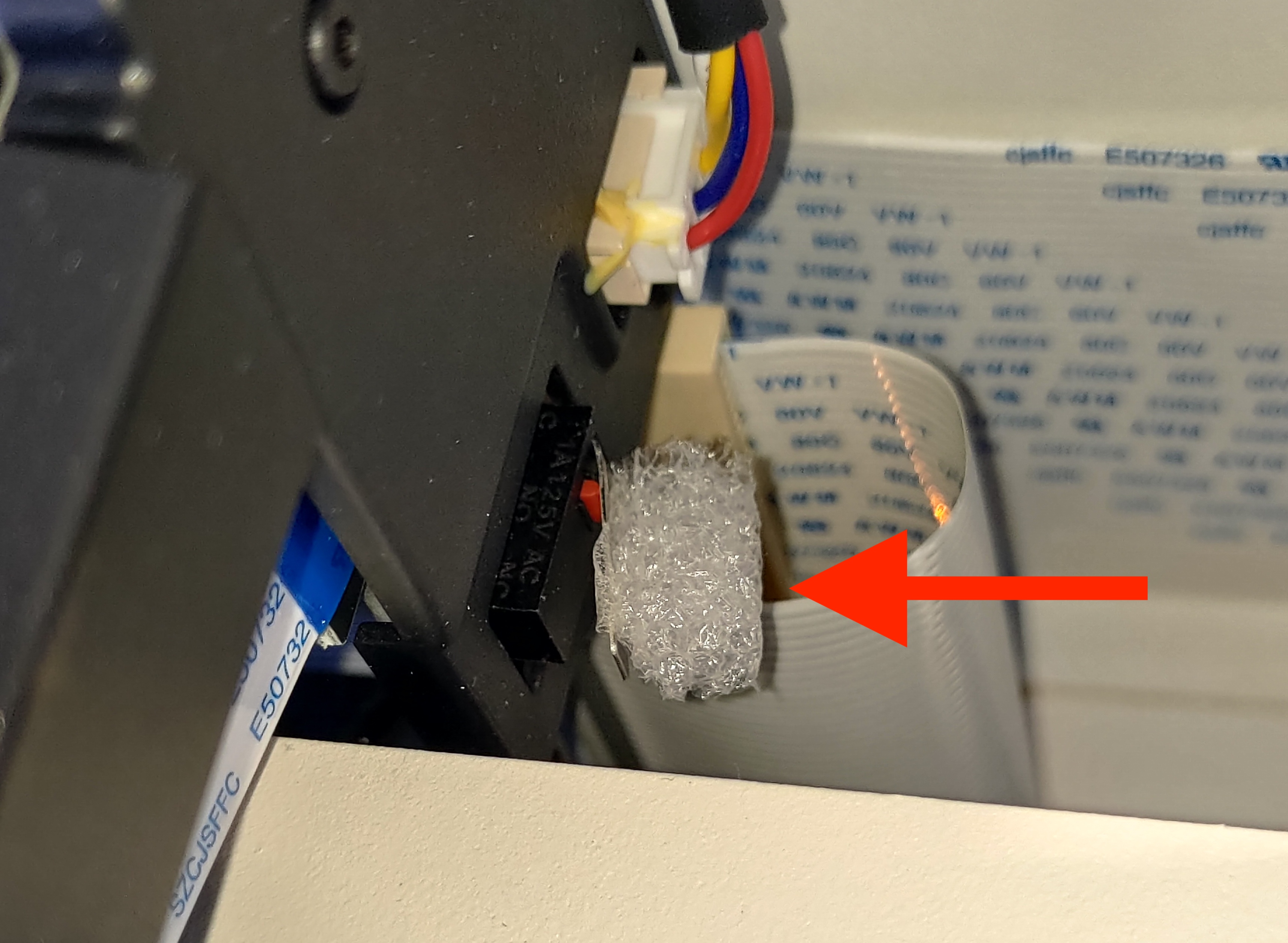

如下圖所示，增加一個泡棉等相同材料在撥片上，可以暫時解決鈑金碰不到Y軸限位開關的狀況。

根據測試結果，決定下一步驟：

• 延長後，歸零已正常 >> 問題解決
• 依舊歸零失敗 >> 未知問題 >> 請參考範例影片並錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。

步驟8 - 確認是否有線組干擾

有時候若線組沒有整理好，可能會影響到X軸限位開關的觸發，造成歸零失敗。

根據測試結果，決定下一步驟：

• 是 >> 調整後正常  >> 問題解決
• 否 >> 步驟8.1 - 延長X軸線位接觸面

步驟8.1 - 延長X軸線位接觸面

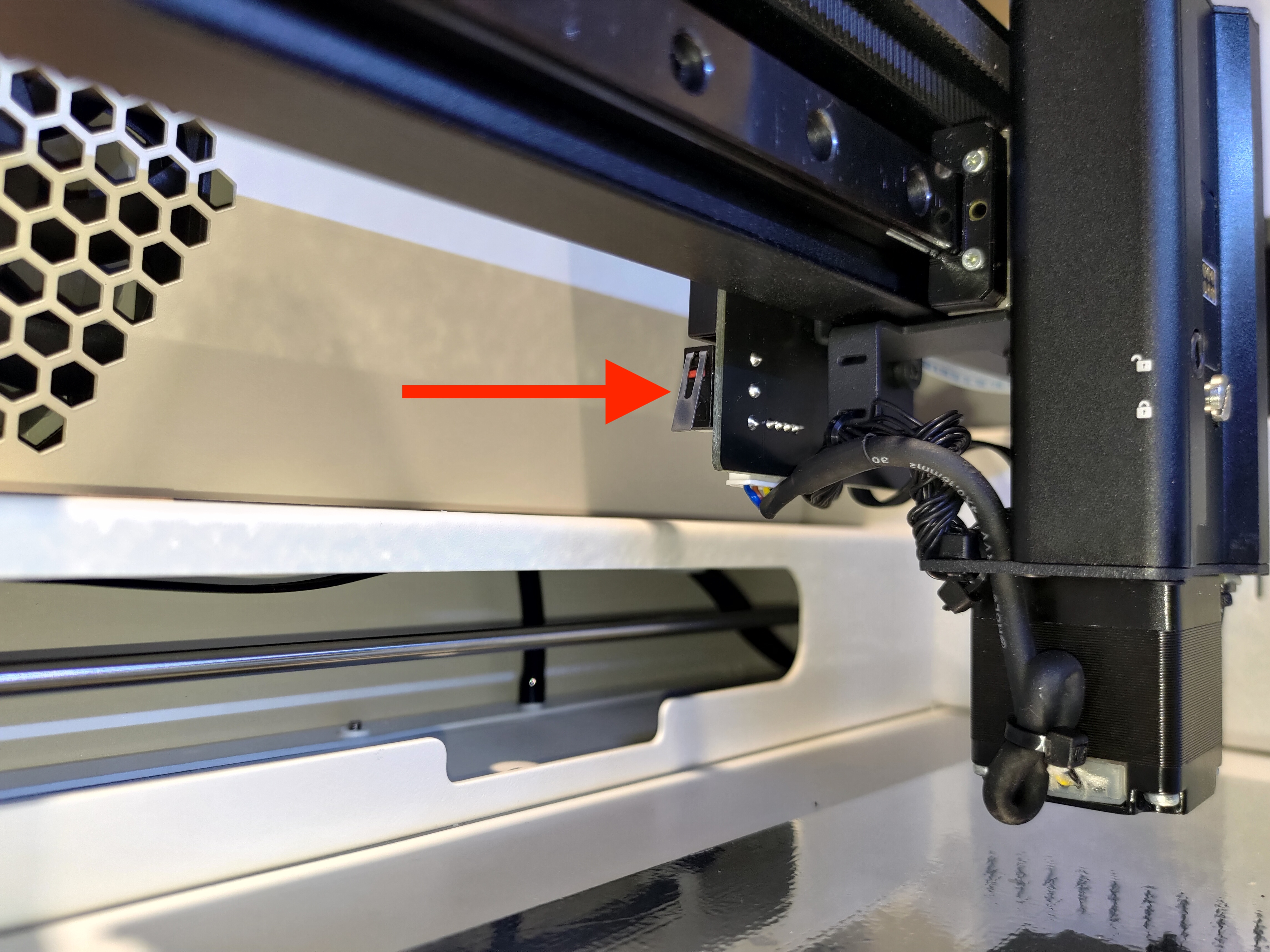

限位開關的金屬撥片可能會隨著時間使用而疲乏，近而影響限位開關被觸發的靈敏度。

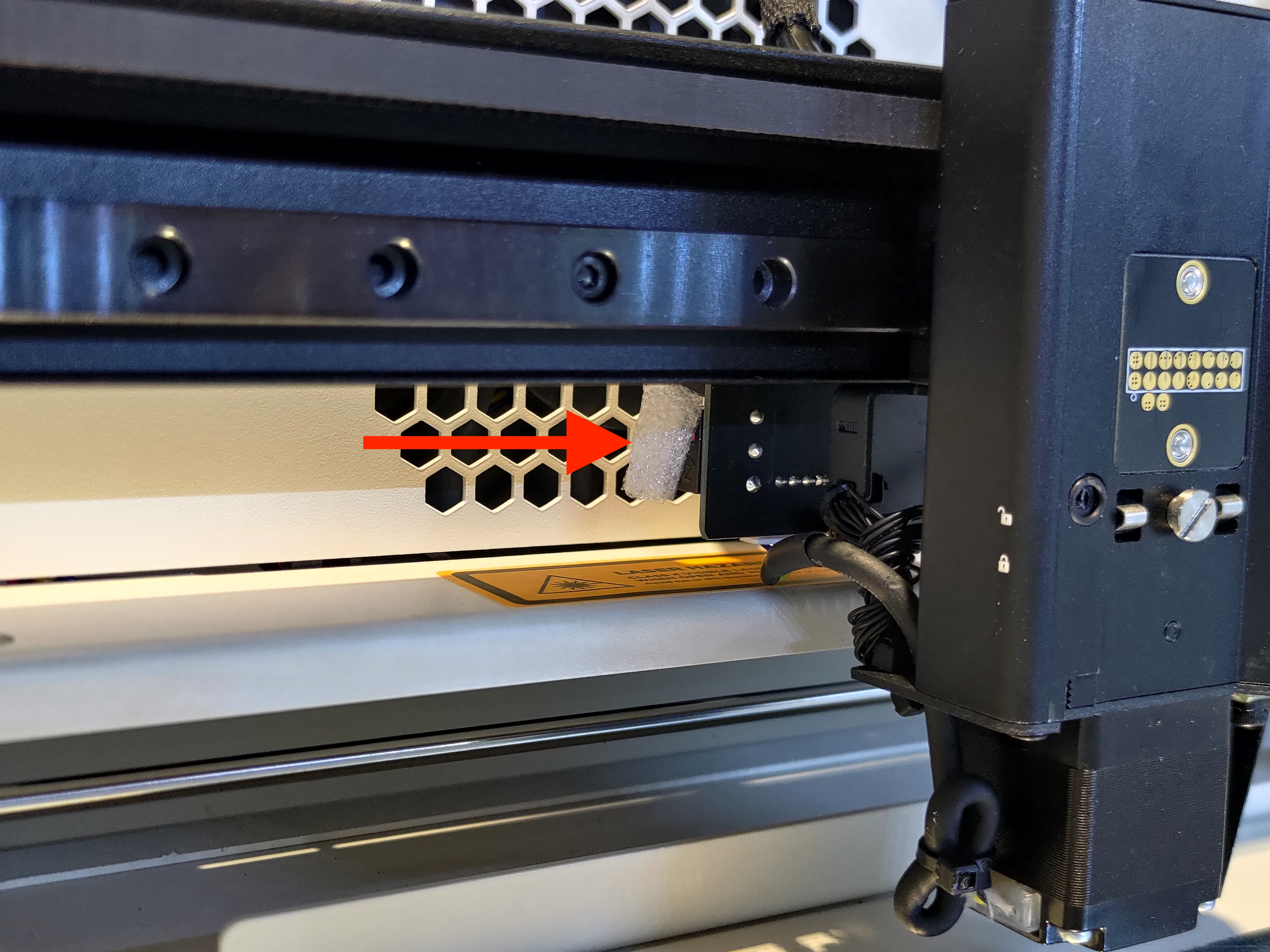

如下圖所示，增加一個泡棉等相同材料在撥片上，可以暫時解決鈑金碰不到X軸限位開關的狀況。

根據測試結果，決定下一步驟：

• 延長X軸接觸面後，歸零功能現在正常。 >> 問題解決
• 依舊歸零失敗 >> 未知問題 >> 請參考範例影片並錄製一段歸零影片傳送給我們，並至步驟9 - 聯繫客服，將影片發送給我們查看。

步驟9 - 聯繫客服
