5B-1 實際雕刻位置與相機預覽位置不同、預覽畫面扭曲

敘述

當實際雕刻位置與相機預覽有誤差時，通常與相機校正或相機遮罩比較有關係。
若偏移量較小，也可以使用軟體功能進行手動微調。 請參考下列步驟。

步驟 1

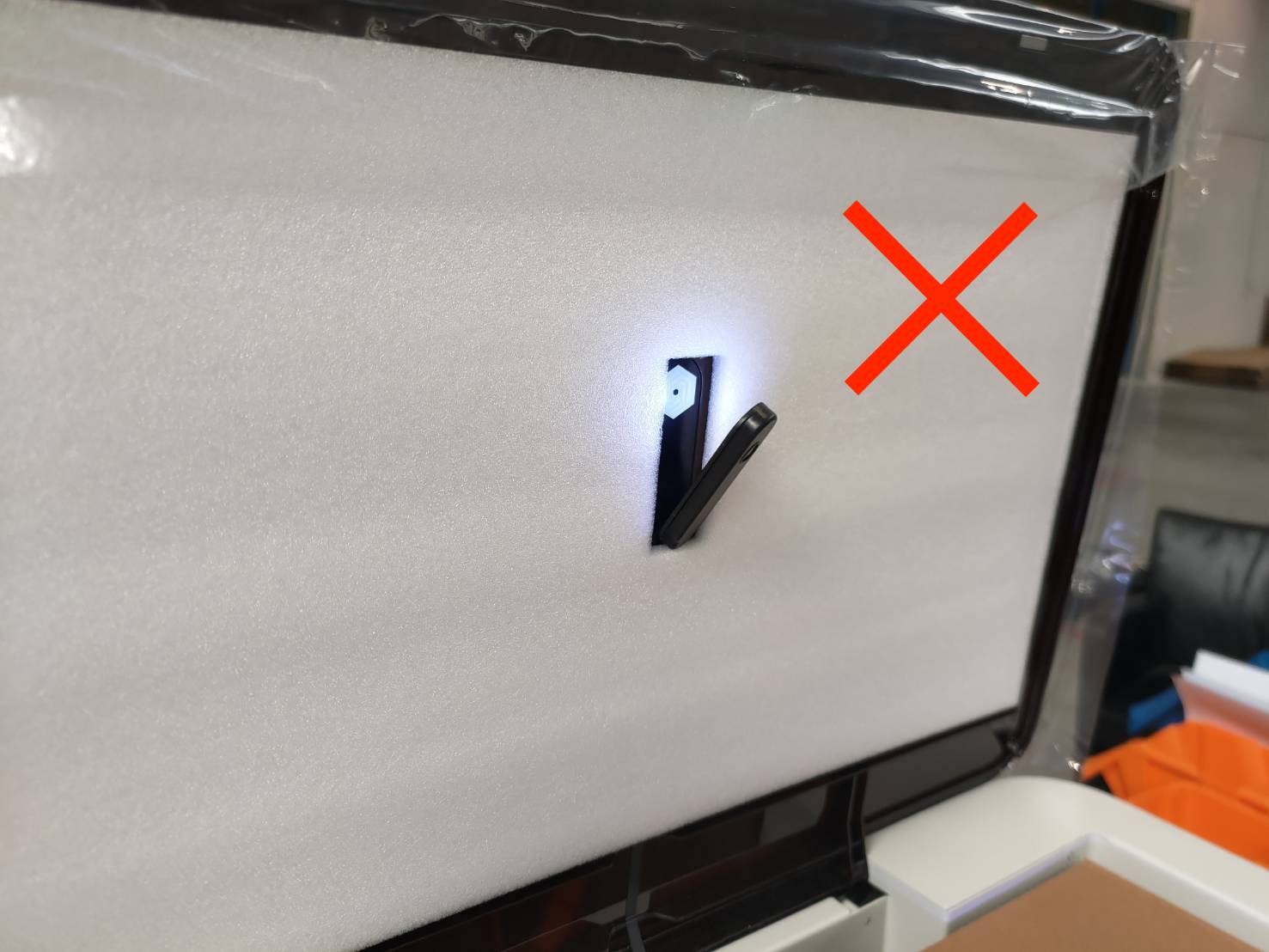

檢查相機遮罩是否脫落，正常情況下，相機遮罩應要牢度地固定在門蓋上。
請用手去搖晃遮罩看看是否有鬆脫的現象。

根據測試結果，決定下一步：

• 相機遮罩正常無鬆脫 >> 步驟 2
• 相機遮罩有鬆脫現象 >> 步驟 1.1

步驟 1.1

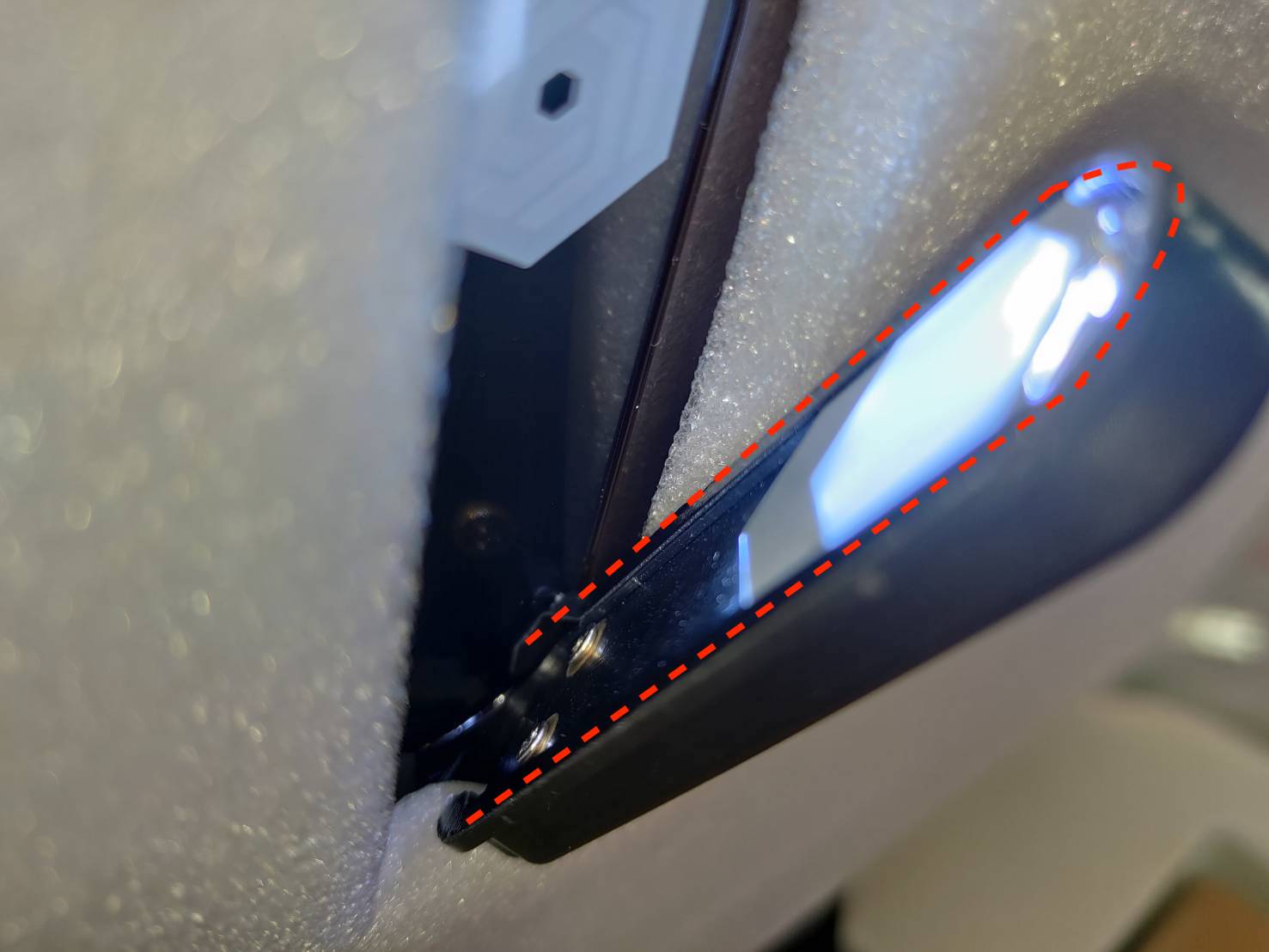

使用三秒膠將相機遮罩黏回，三秒膠塗抹在遮罩的邊緣即可，如圖標示。

根據測試結果，決定下一步：

• 遮罩黏回後，預覽及雕刻位置回復正常 >> 問題解決
• 遮罩黏回後，預覽及雕刻位置還是不正常 >> 步驟 2

步驟 2

檢查門蓋與鈑金的八顆螺絲是否有鎖緊。 (8顆星型T8螺絲)

• 檢查完後，請繼續下一步 >> 步驟 3

步驟 3

請參考下列的連結，進行相機校正，然後再次測試預覽畫面是否正常。

• 2-5 相機校正 (10W/20W二極體雷射模組)

若有其他的模組配件，請先完成10W/20W雷射模組的相機校正後，在進行針對其他模組的校正。

• Ador - 列印模組校正
• Ador - 2W 紅光雷射模組校正

根據測試結果，決定下一步：

• 相機校正後，預覽及雕刻位置回復正常 >> 問題解決
• 相機校正後，預覽及雕刻位置還是不正常 >> 步驟 4

步驟 4

針對相機預覽偏移的問題，Ador也有功能可以手動調整照片位置的誤差。
請參考頁面進行相機偏移量調整：Ador - 相機預覽偏移調整教學 (九點校正)

根據測試結果，決定下一步：

• 偏移量調整後，預覽及雕刻位置回復正常 >> 問題解決
• 偏移量調整後，預覽及雕刻位置還是不正常 >> 步驟 4.1

步驟 4.1

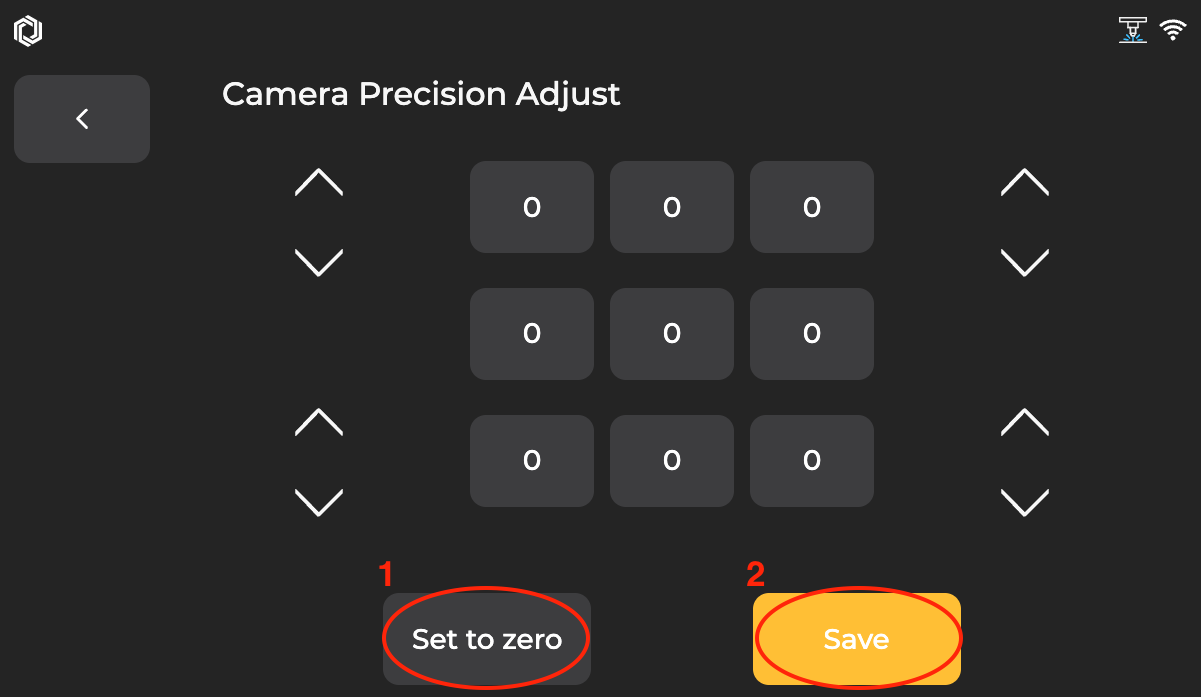

將校正的數值全歸零，並再次預覽。

根據測試結果，決定下一步：

• 數值歸零後，畫面無扭曲，位置也正常 >> 問題解決

• 數值歸零後，畫面無扭曲，但是方格偏差很大或偏差不規則 >> 請將校正數值以及預覽畫面截圖，並聯繫客服。
• 數值歸零後，畫面扭曲 >> 請將校正數值以及預覽畫面截圖，並聯繫客服。

步驟 5 - 聯絡客服

• 請參考聯絡客服並回覆內文所需的內容給官方客服人員，我們將盡快回覆您。
• 確保您已儲存預覽畫面截圖、調整數值截圖，以利於工程師分析問題。

*本文中收集到關於您機器問題的照片或影片等資訊，請完整記錄下來，並發送給官方客服。
