وصف
سترشدك هذه المقالة خلال كيفية بدء مهمة النقش باستخدام FLUX Chuck الدوار.
ومع ذلك، يُنصح بشدة بقراءة دليل FLUX Chuck قبل إجراء النقش الأول.
|
ملاحظة: قبل البدء في النقش، يرجى استخدام Beam Studio الإصدار 2.6.5. بالإضافة إلى ذلك، تُستخدم ميزة التأطير للتحقق من دقة منطقة النقش وصحة الحجم. (راجع الخطوة 18.) |
|
تحذير السلامة: قبل توصيل أو فصل أي كابلات، يُرجى إيقاف تشغيل الجهاز أولاً لتجنب إلحاق الضرر بالجهاز. |
يمكن لـ Chuck الدوار العمل مع Beambox II سواء بوجود جيب الامتداد أو بدونه. لذلك، ستكون هناك تركيبتان في هذه المقالة. يرجى الاطلاع على التعليمات المناسبة لإعدادك.
|
|

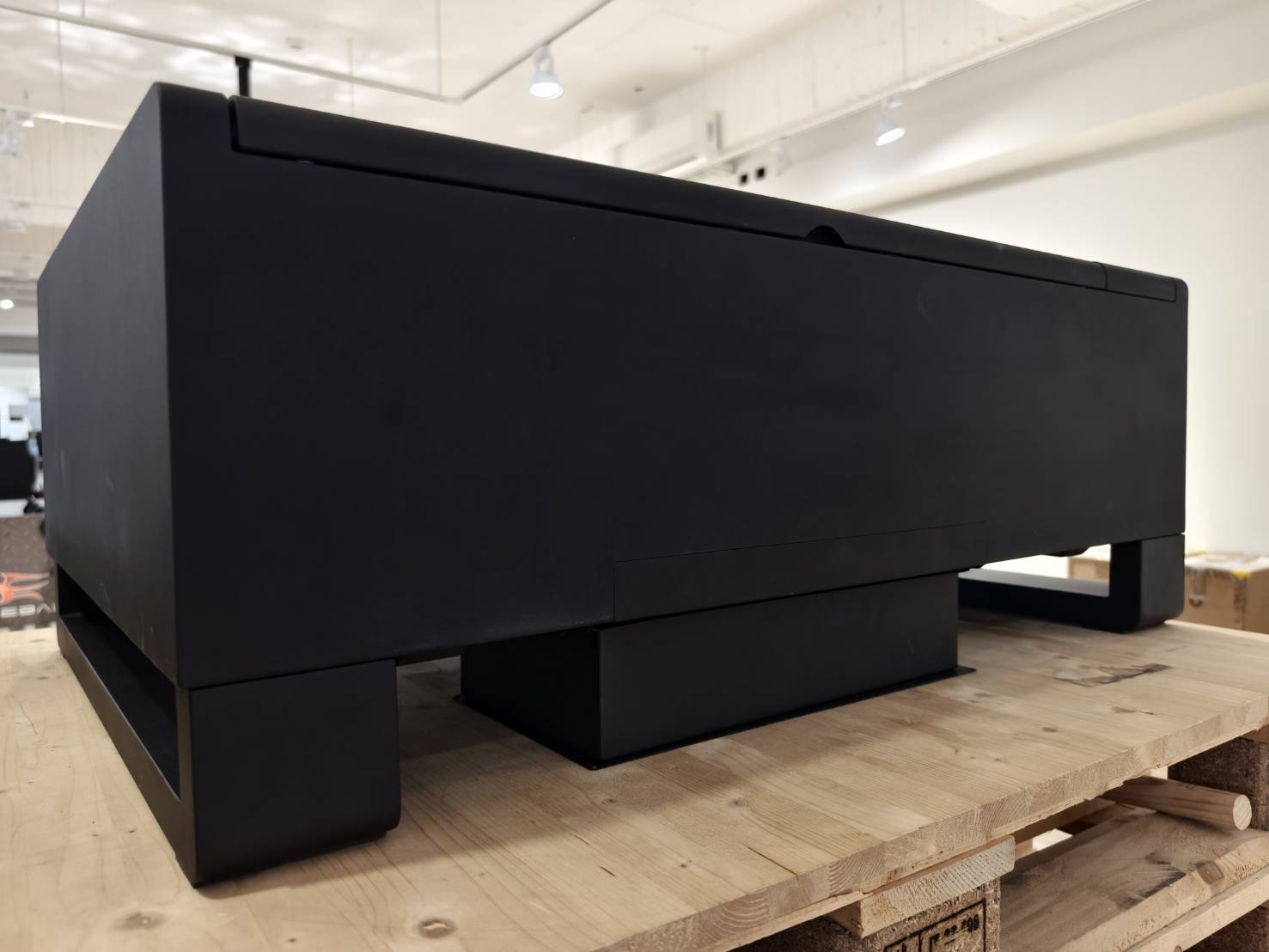

Beambox II + جيب الامتداد + Chuck

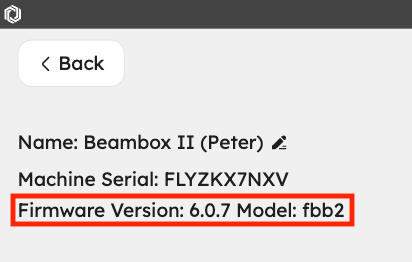

الخطوة 1قم بتركيب ملحق جيب امتداد BB2، مستعينًا بالدليل أدناه. الخطوة 2يرجى التأكد من توفر إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران.
الخطوة 3أعد تركيب حامل المنصة. الخطوة 4قم بقياس قطر المادة أو محيطها وسجل القياس للاستخدام لاحقًا. الخطوة 5يرجى مراجعة الجدول أدناه لتركيب الحوامل الدوارة الصحيحة واختيار مسافة عدسة التركيز المناسبة وفقًا لقطر الجسم.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| قطر الجسم | وضع التركيز | الحوامل |
| 1mm - 29mm (المحيط: 3mm - 91mm) |
16mm (العدسة في الأسفل) |
الحوامل القصيرة |
| 29mm - 54mm (المحيط: 91mm - 170mm) |
4mm (الوضع الافتراضي - العدسة في الأعلى) |
الحوامل القصيرة |
| 54mm - 79mm (المحيط: 170mm - 248mm) |
16mm (العدسة في الأسفل) |
الحوامل الطويلة (مُدرج في جيب التمديد) |
| 79mm - 145mm (المحيط: 248mm - 455mm) |
4mm (الوضع الافتراضي - العدسة في الأعلى) |
الحوامل الطويلة (مُدرج في جيب التمديد) |

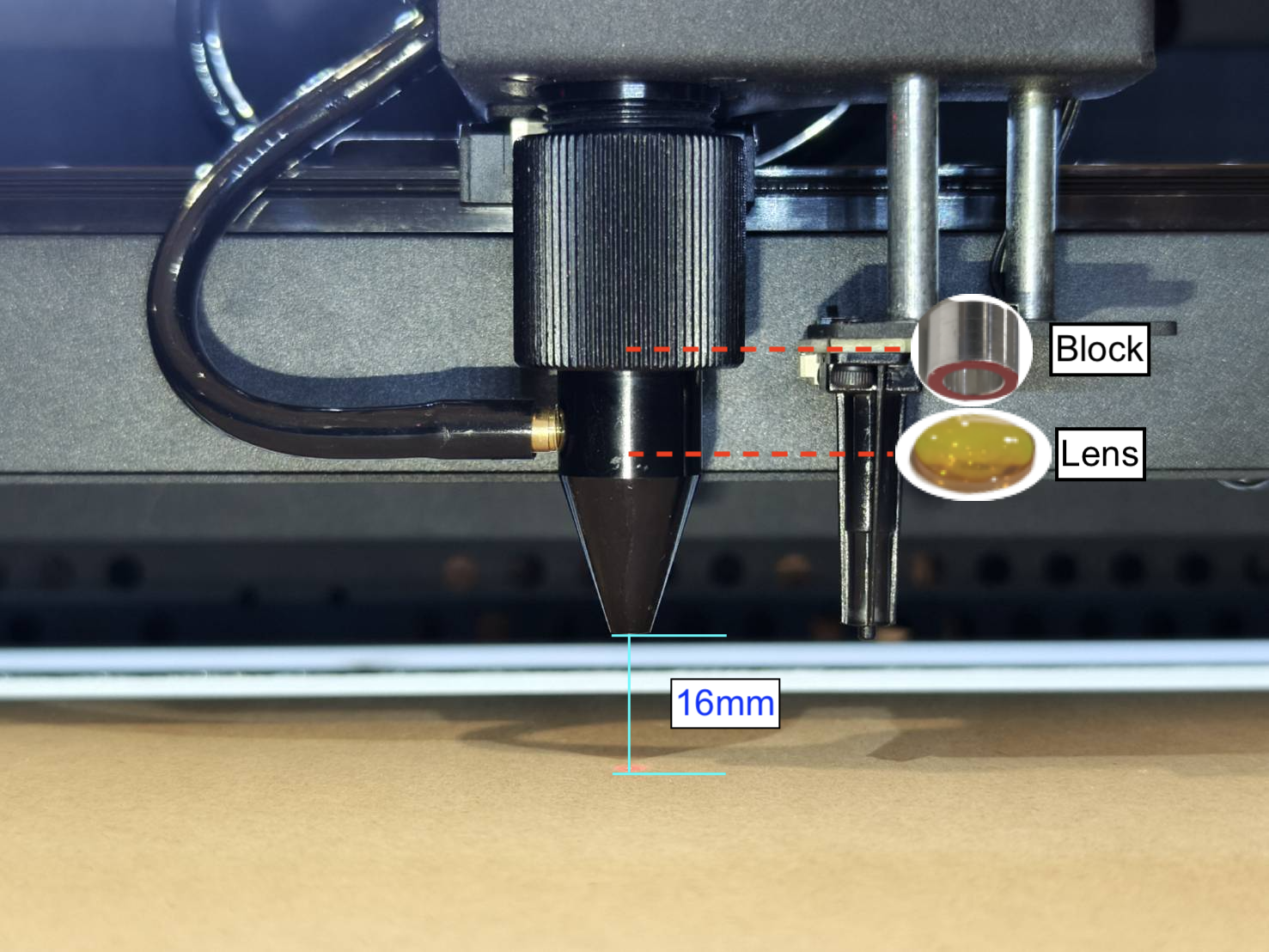

شرح وضع التركيز البؤري
|
افتراضيًا، ستكون عدسة التركيز في الأعلى، وستكون المسافة البؤرية 4 مم، مما يعني أن المسافة بين طرف الفوهة وسطح المادة ستكون 4 مم.
كيف تغير موضع العدسة؟
| |||||||||||||||||||||||

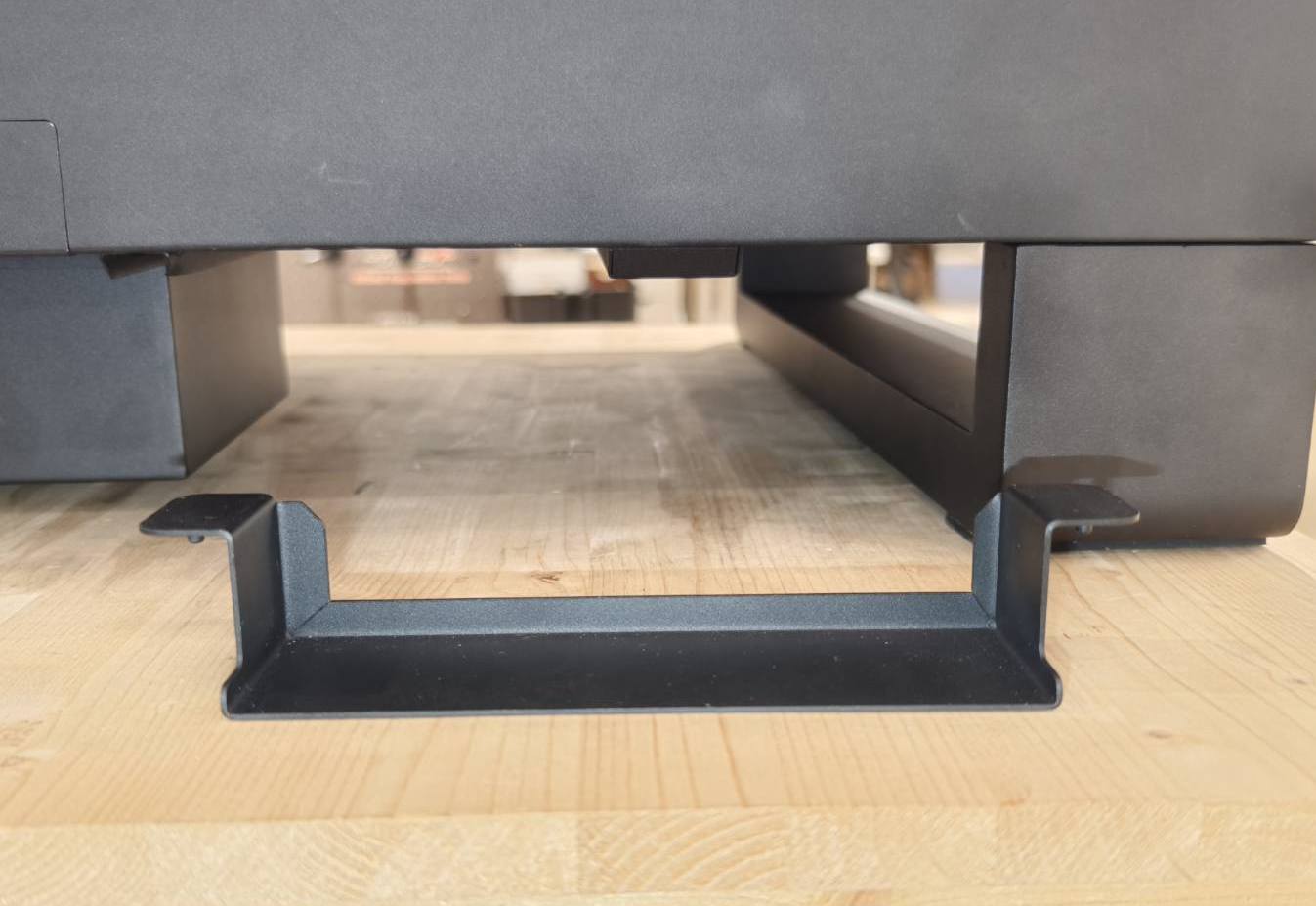

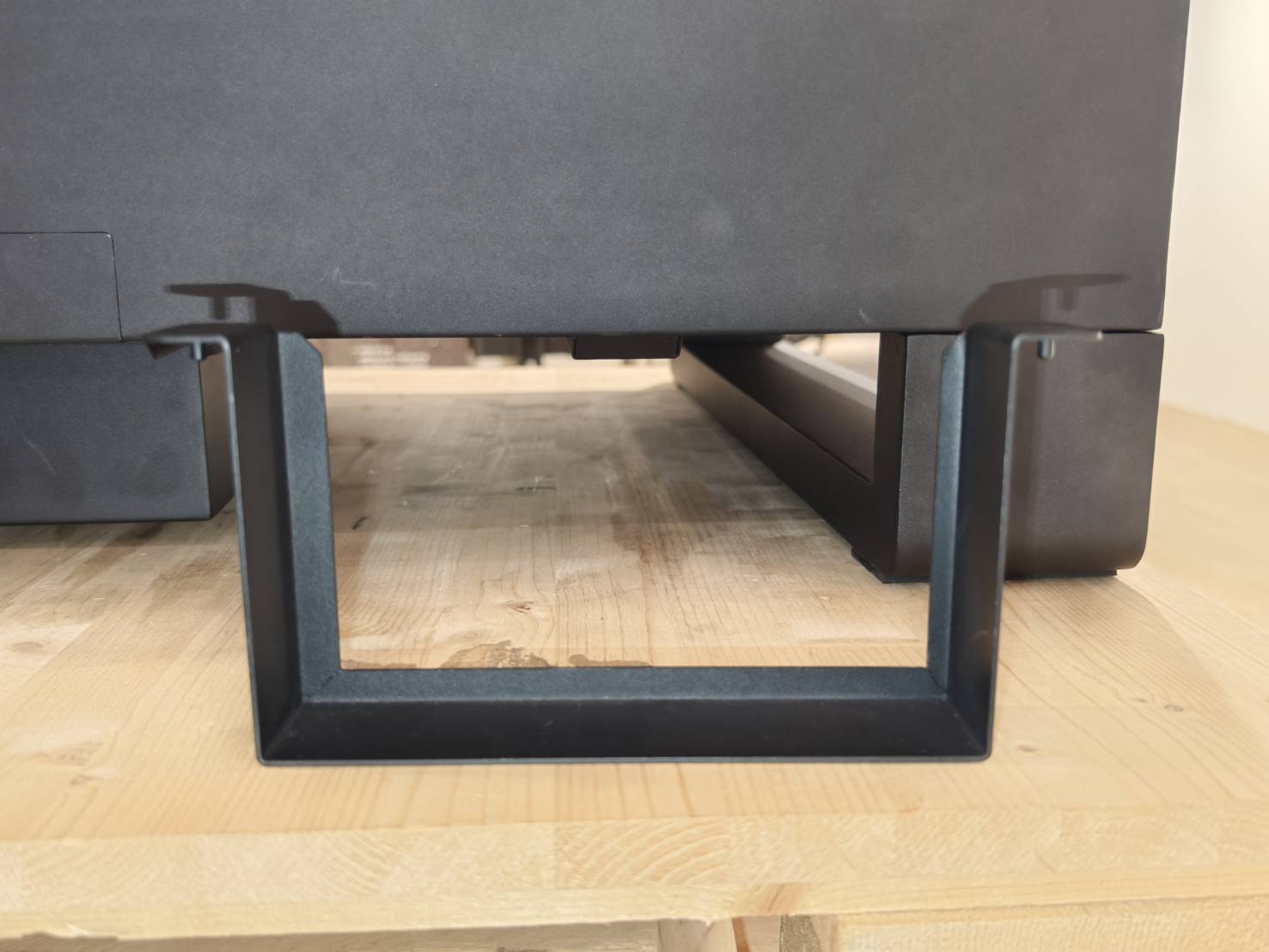

شرح الدعامات القصيرة والطويلة
|
تُستخدم الدعامات للوضع على حامل المنصة. سيتم وضع الجزء الدوار على الدعامات لرفعه أو خفضه يدويًا أو باستخدام المنصة الآلية.
الاختلاف

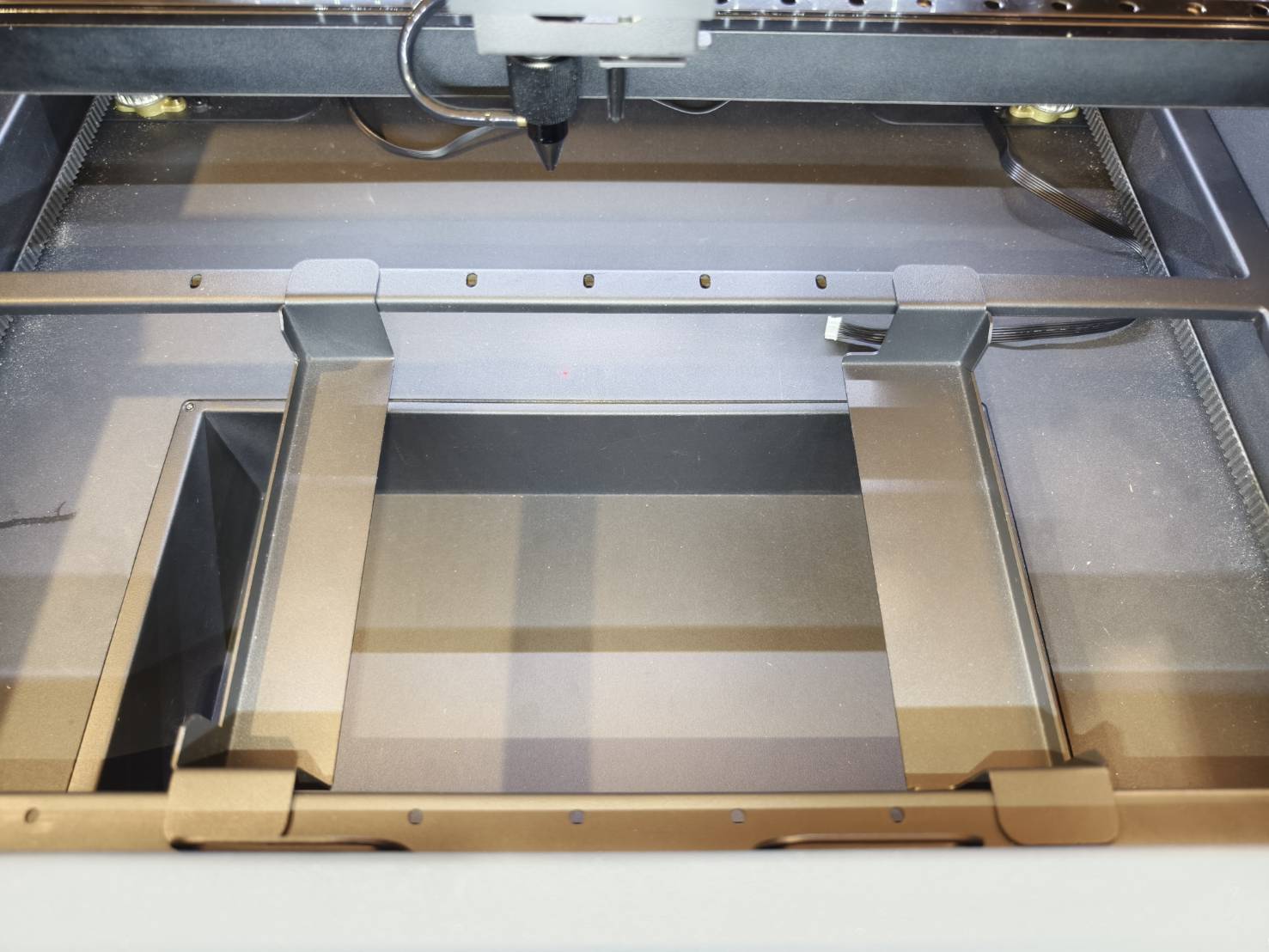

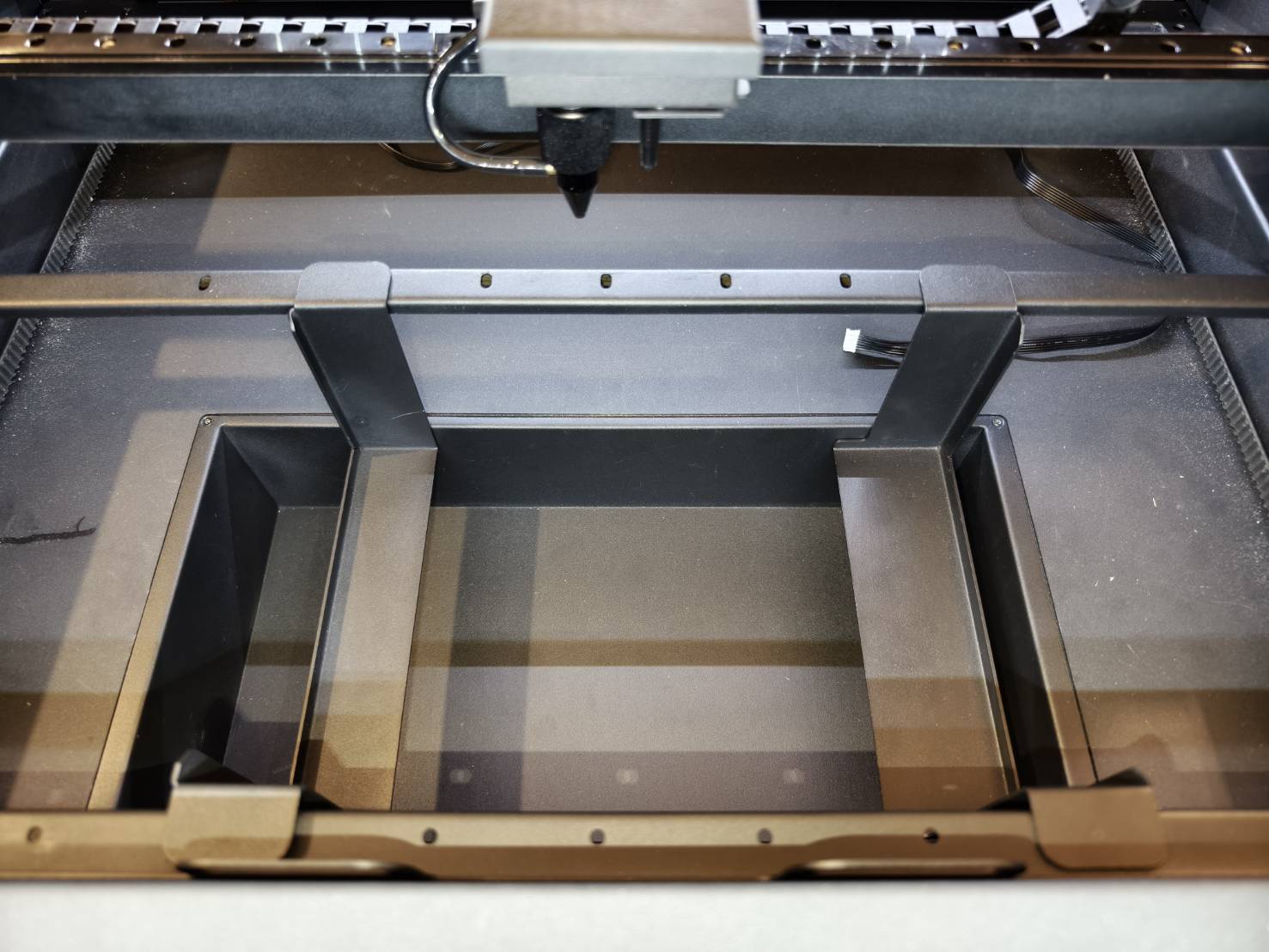

كيف يتم تركيب الدعامات؟
|
الخطوة 6
بعد تركيب الحوامل، تأكد من إيقاف تشغيل الجهاز.

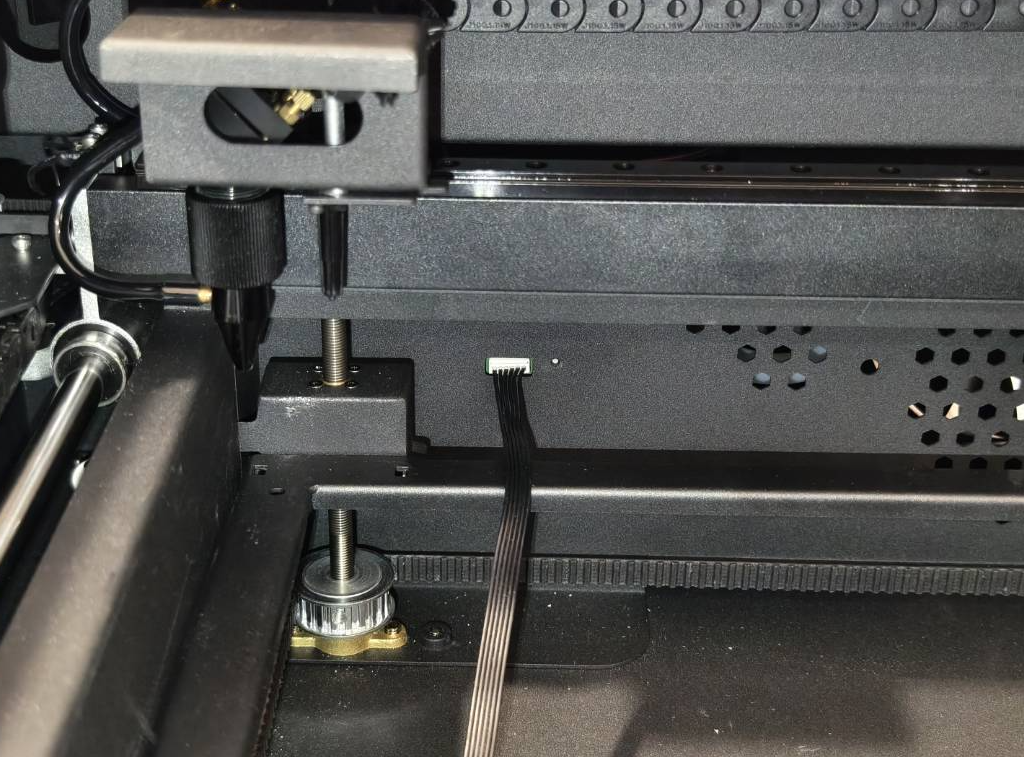

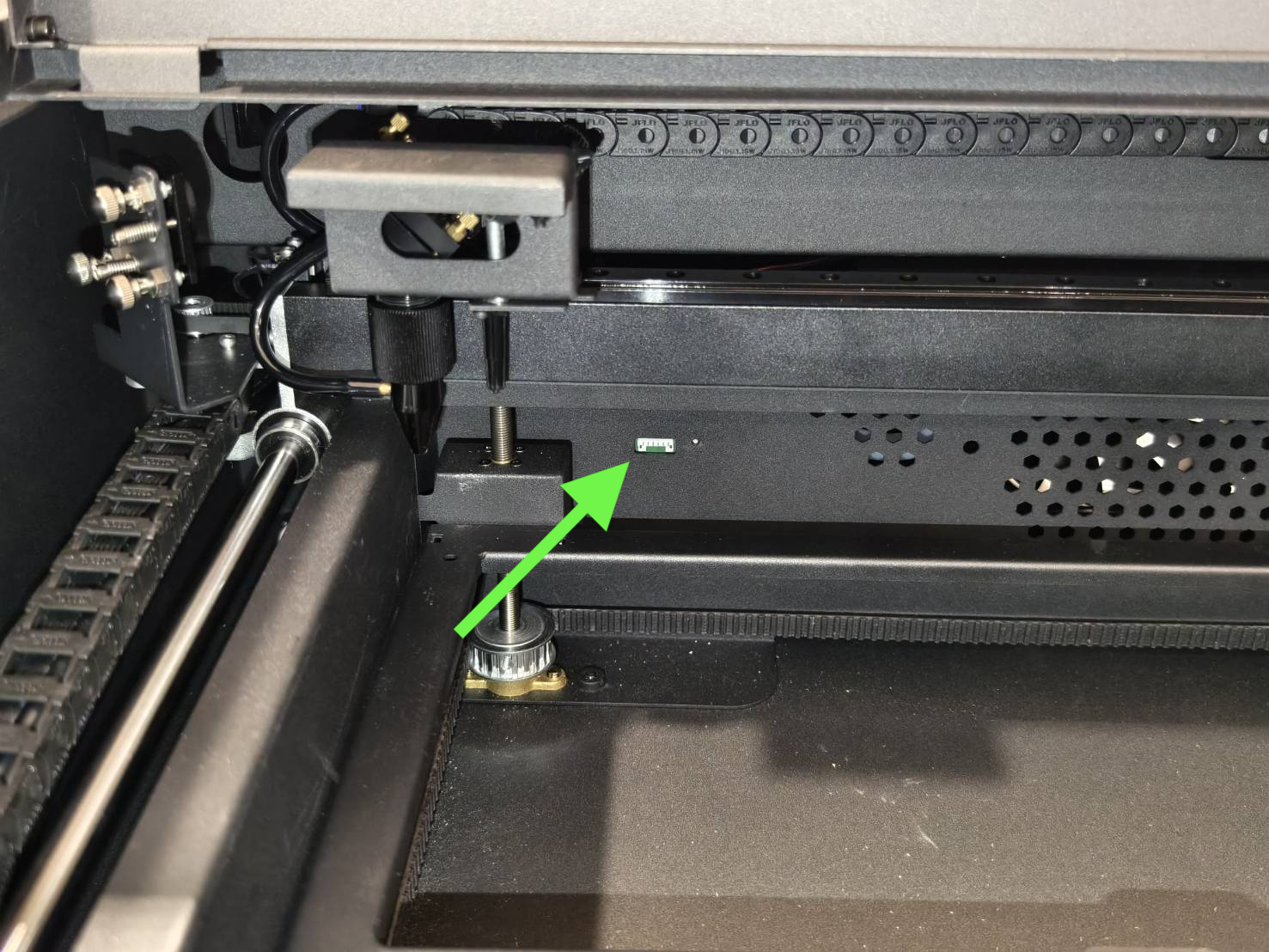

يرجى إيجاد كابل التوصيل من الصندوق وإدخاله في الجانب الخلفي الأيسر للجهاز.
الخطوة 7
قم بتركيب الفكوك على الوحدة الدوارة وفقًا للمادة التي ستستخدمها.
يرجى الرجوع إلى الدليل للاطلاع على تعليمات تركيب الفكوك.
دليل الوحدة الدوارة FLUX Chuck
(*يُنصح باستخدام مواد غير ضرورية لأغراض التدريب والاختبار في المرة الأولى.)
الخطوة 8

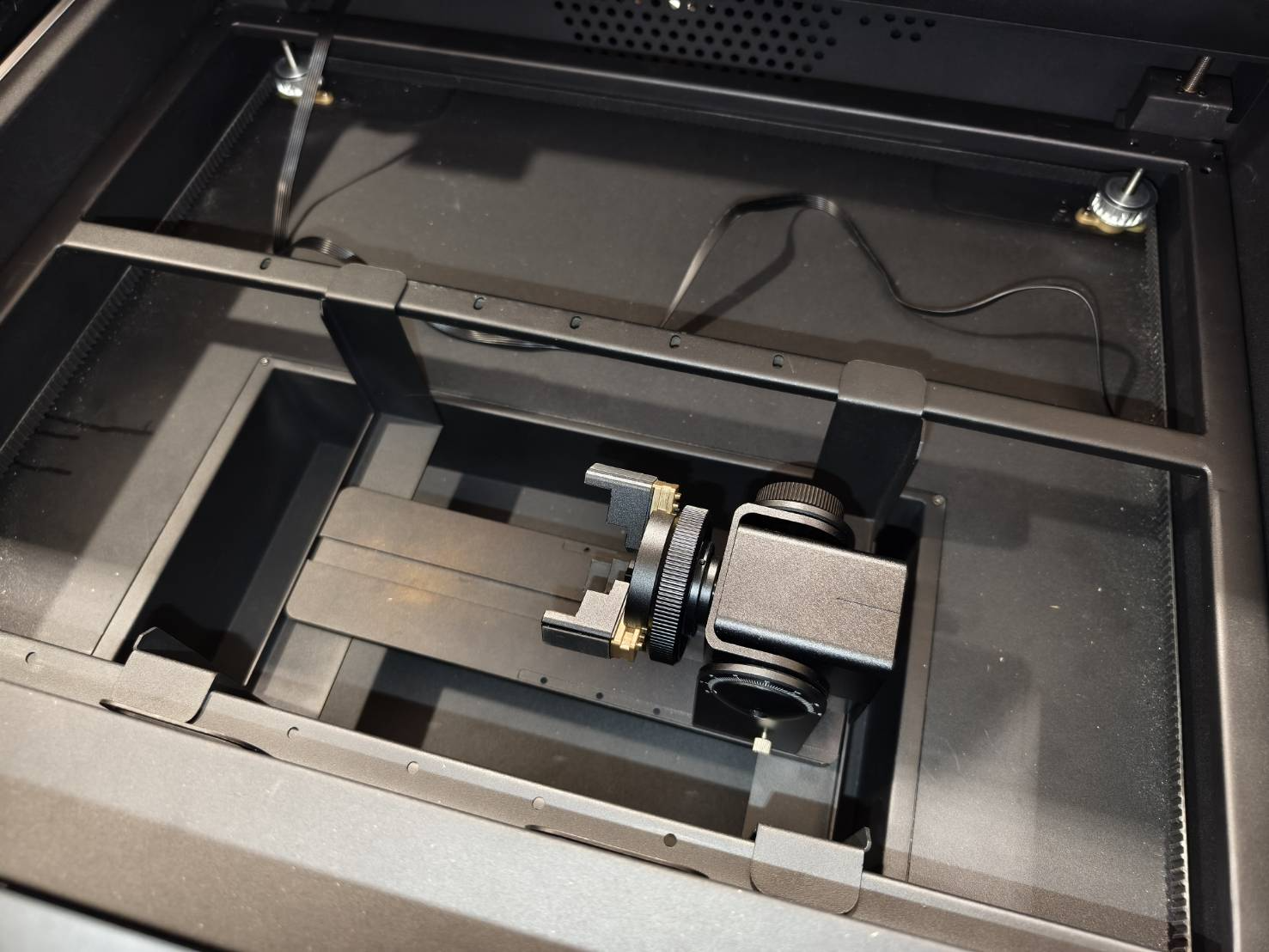

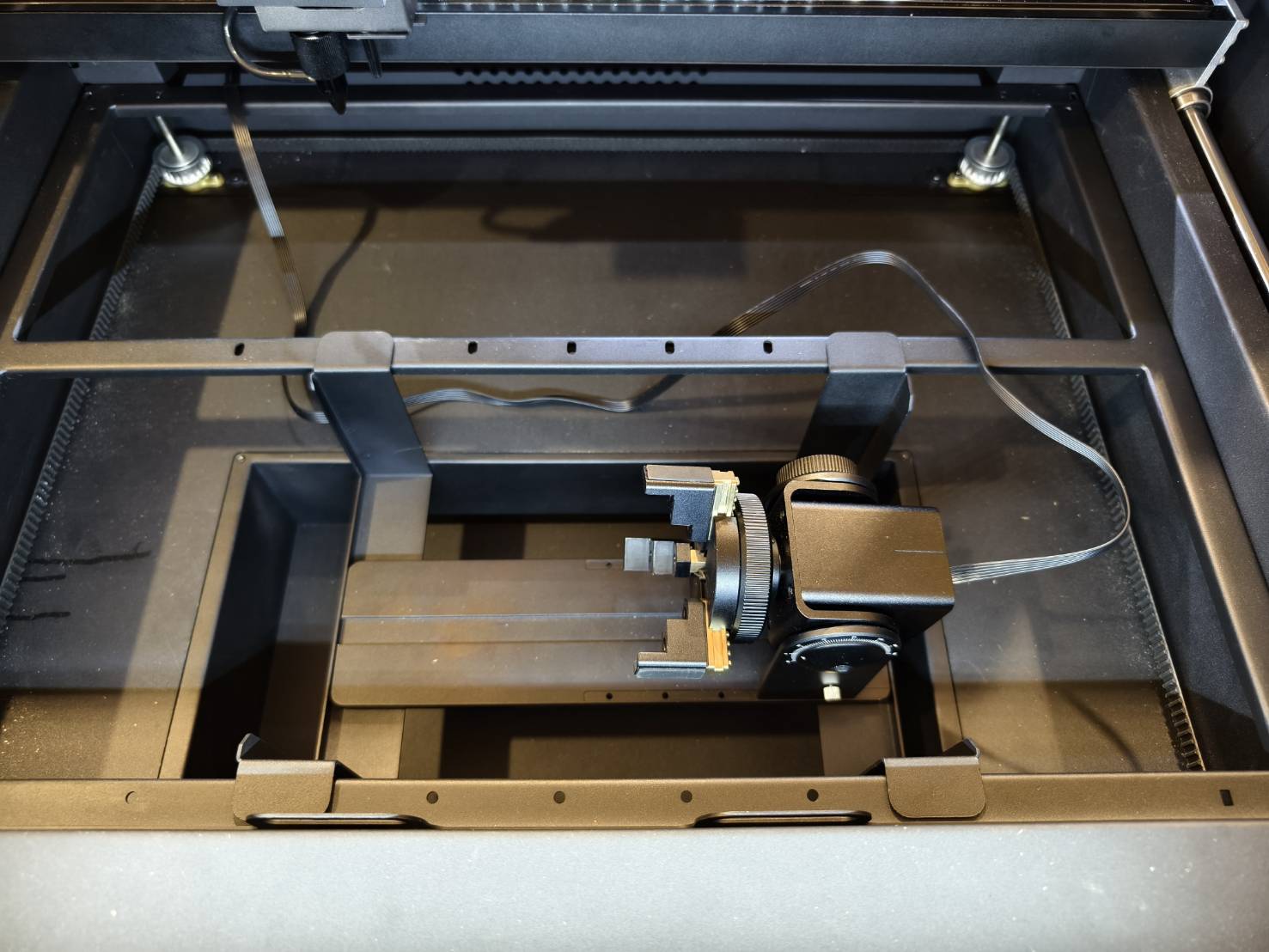

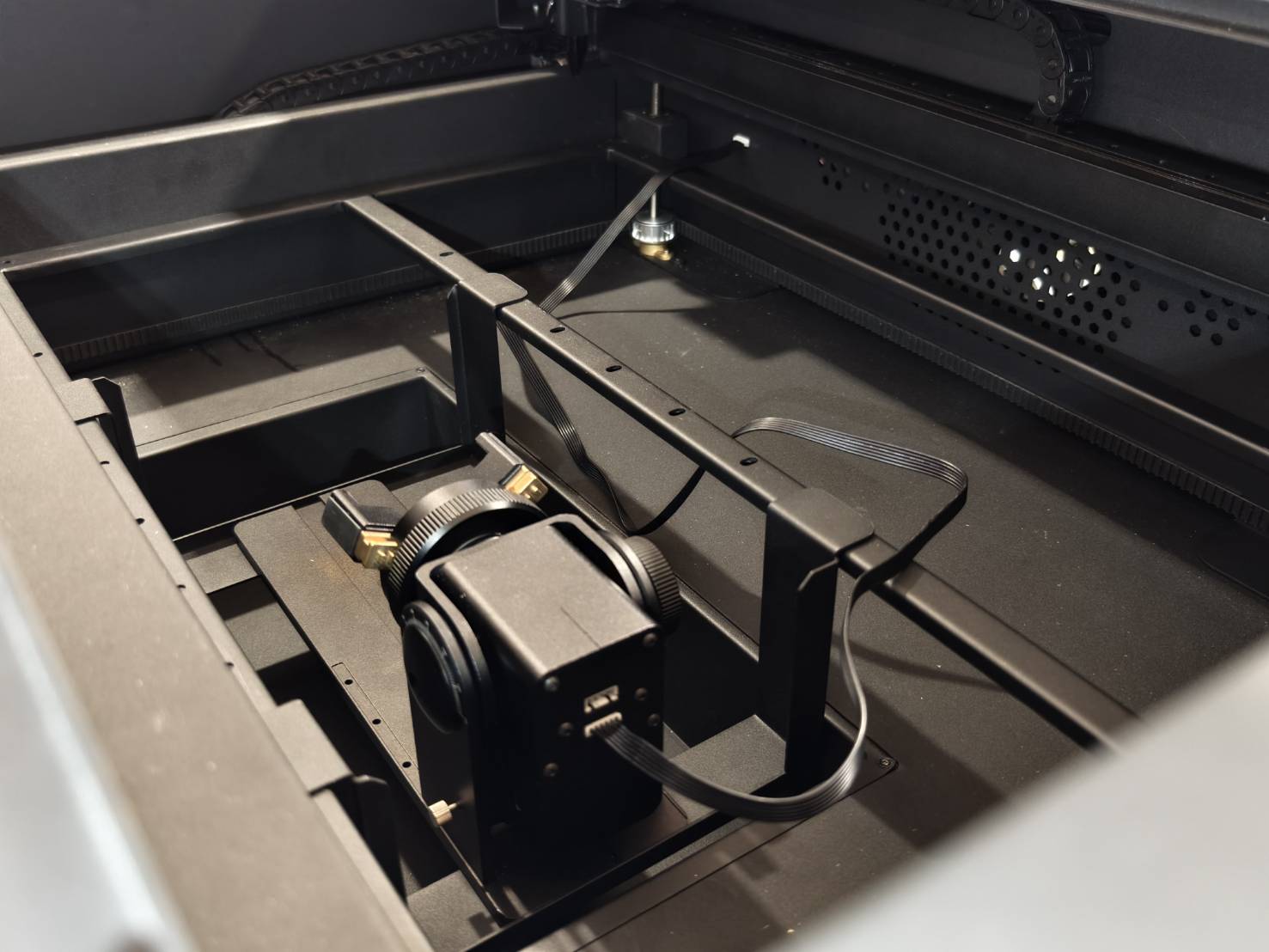

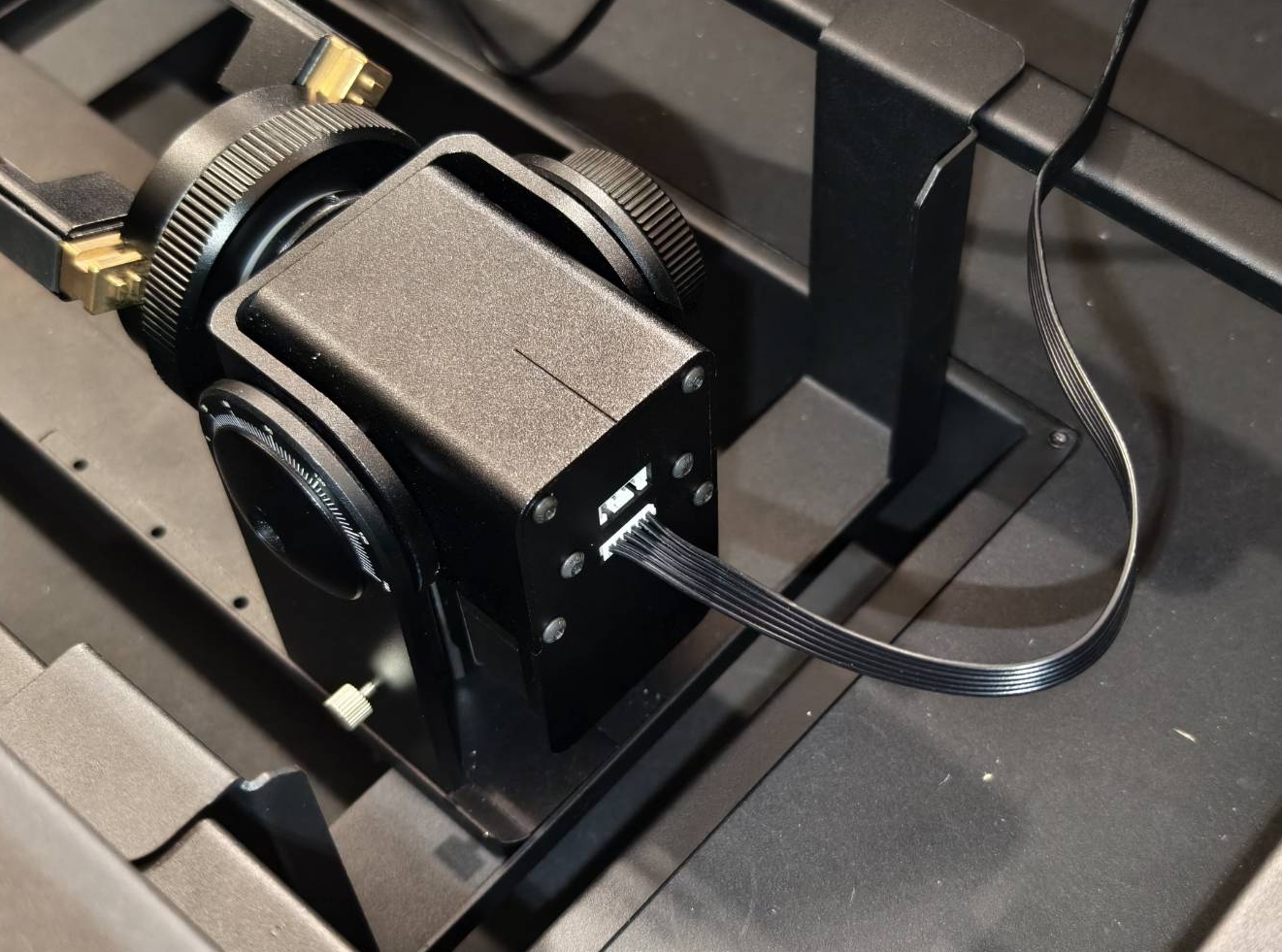

ضع ظرف الدوران مع الفكوك المثبتة على الحوامل وأدخل الكابل في الجهاز.
*يرجى التأكد من إيقاف تشغيل الجهاز. قد يؤدي توصيل الكابل أثناء تشغيل الجهاز إلى إتلاف الوحدة الدوارة.
الخطوة 9

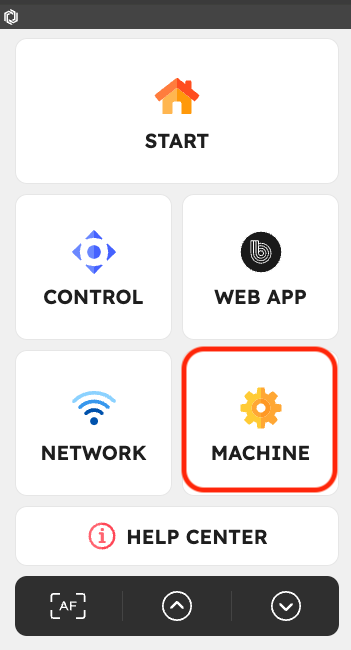

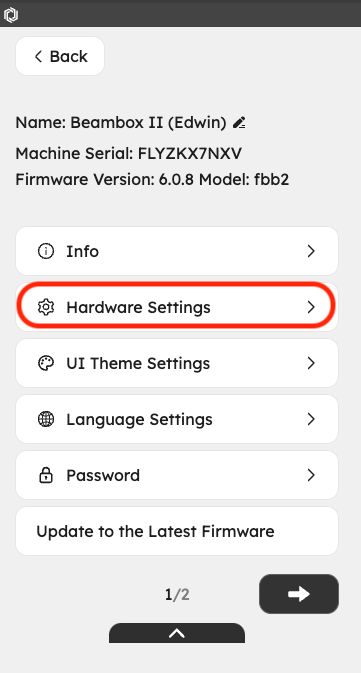

قم بتشغيل الجهاز وانتقل إلى "إعدادات الأجهزة" لاختيار وضع التركيز الصحيح.
الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> وضع التركيز >> اختر الوضع الصحيح
الخطوة 10

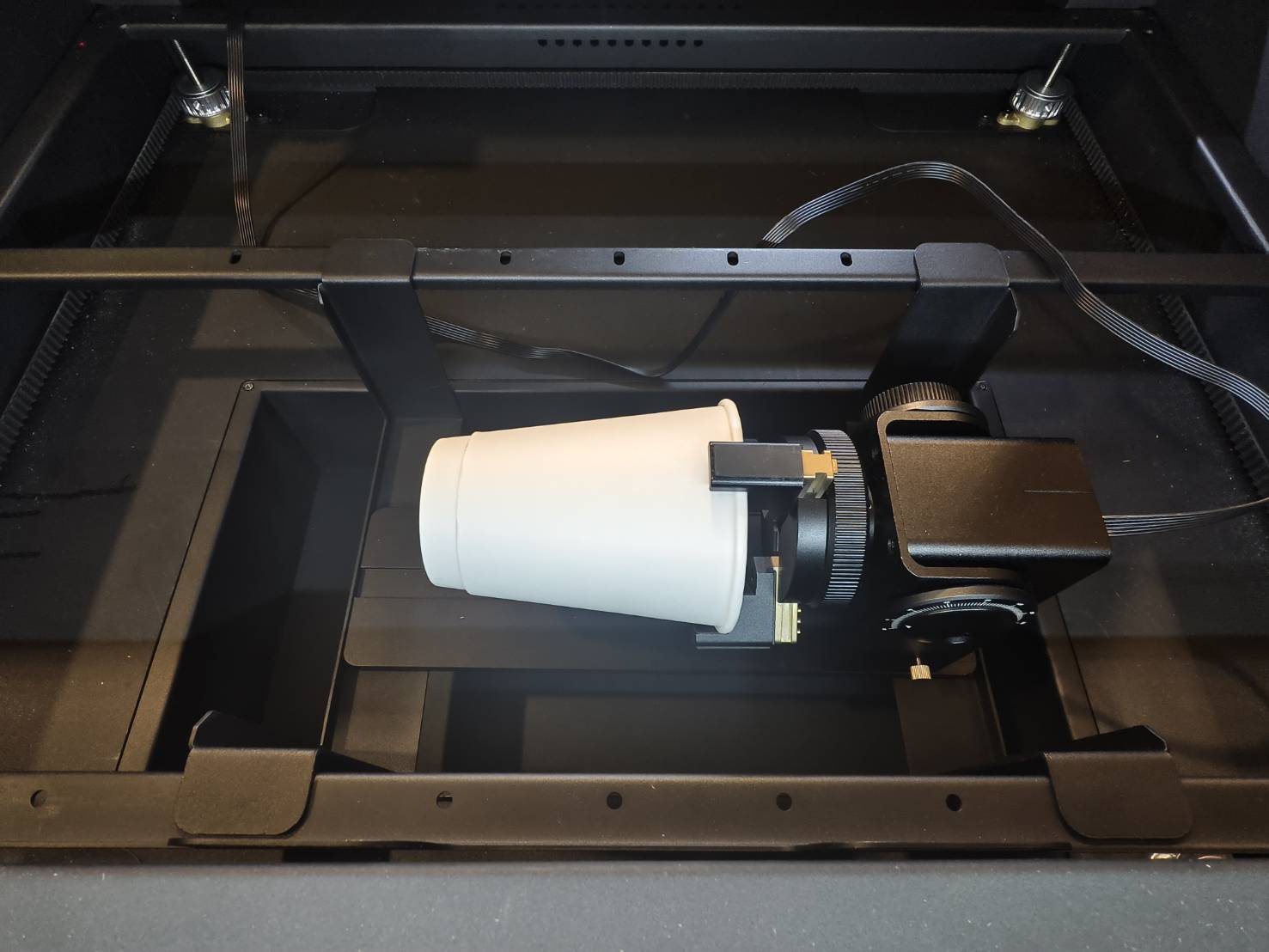

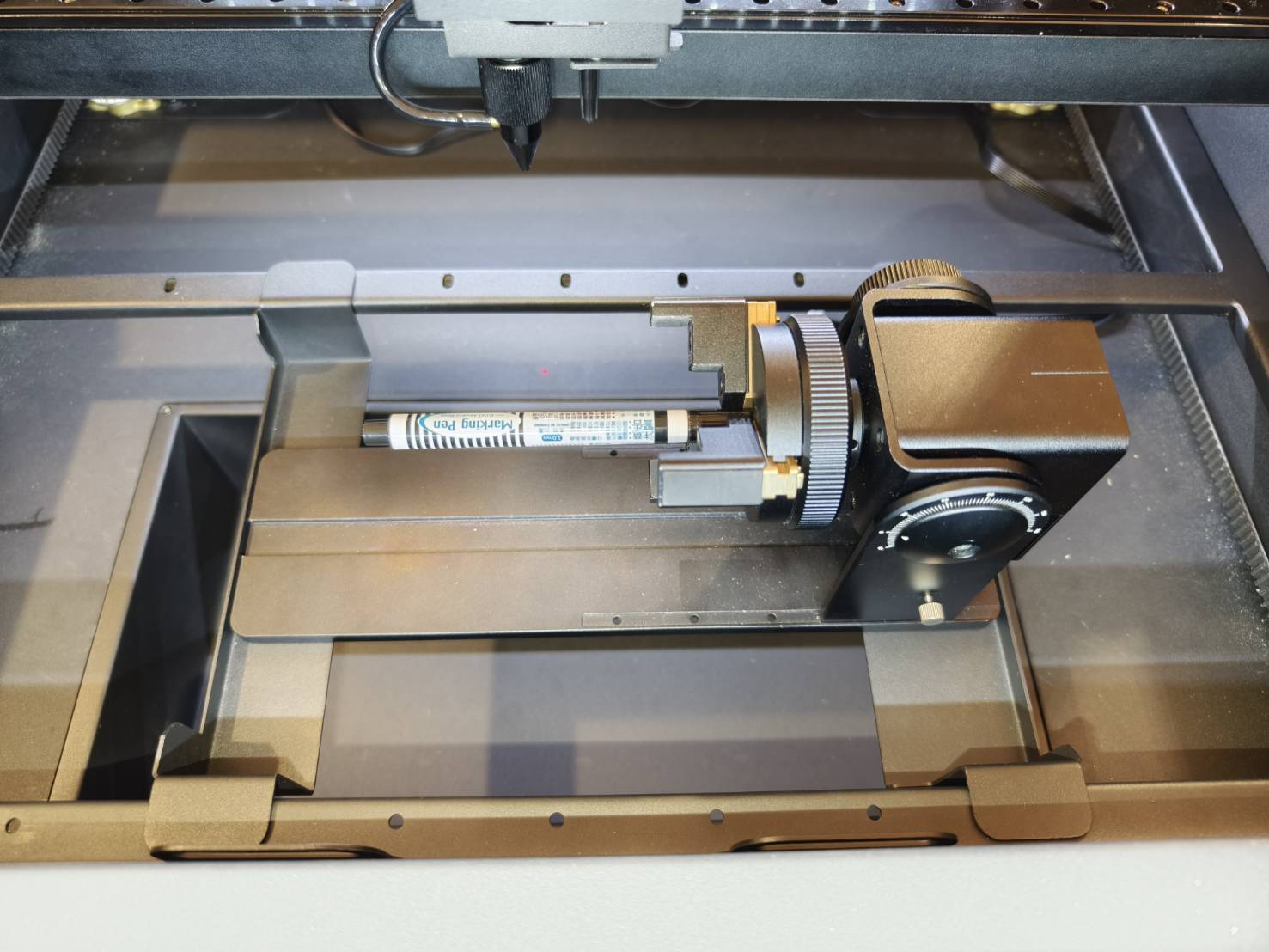

ثبّت المادة باستخدام الوحدة الدوارة واضبطها بشكل مستوٍ.
(يرجى الرجوع إلى دليل الوحدة الدوارة Chuck لتثبيت الأشكال المختلفة.)
الخطوة 11
قم بإجراء التركيز التلقائي.
إذا لم يعمل التركيز التلقائي، يرجى الرجوع إلى article للحصول على طريقة التركيز اليدوي.
|
الخطوات:
فيديو: |
الخطوة 12

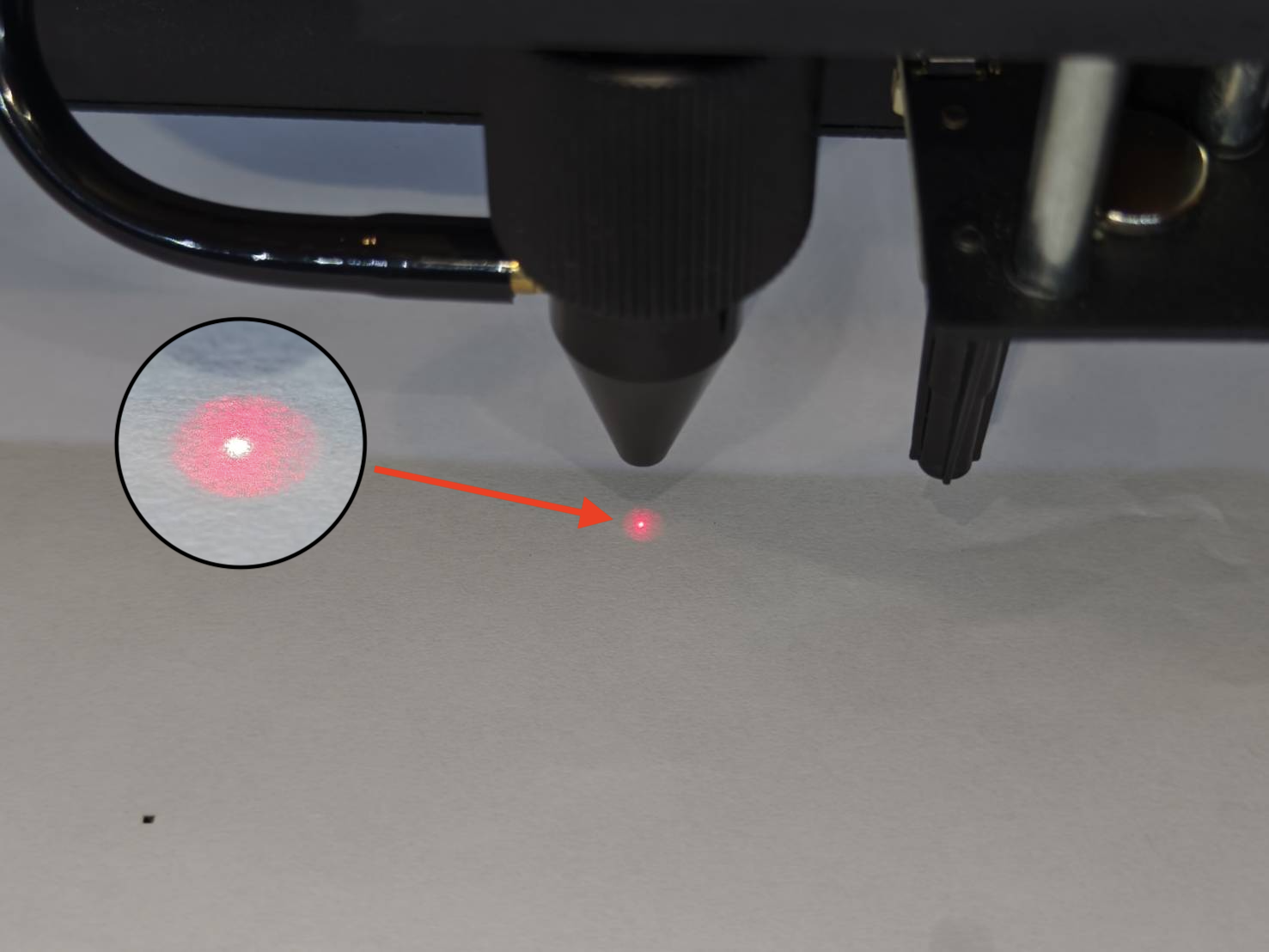

- قم بتفعيل ضوء الليزر الأحمر الذي سيخرج من طرف الفوهة.
إذا كان الليزر الأحمر مفعّلاً بالفعل، فيرجى تخطي هذه الخطوة.
-

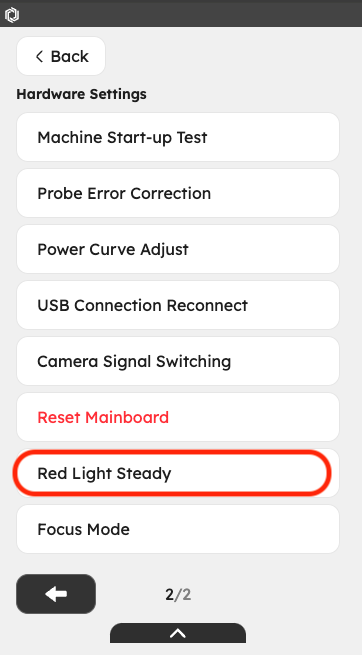

الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> الضوء الأحمر الثابت >> تشغيل
الخطوة 13
حرك طرف الفوهة إلى مركز المنطقة التي ترغب في نقشها.
تشير النقطة الحمراء وتحدد موضع البداية.
الخطوة 14
قم بتشغيل Beam Studio.
الخطوة 15

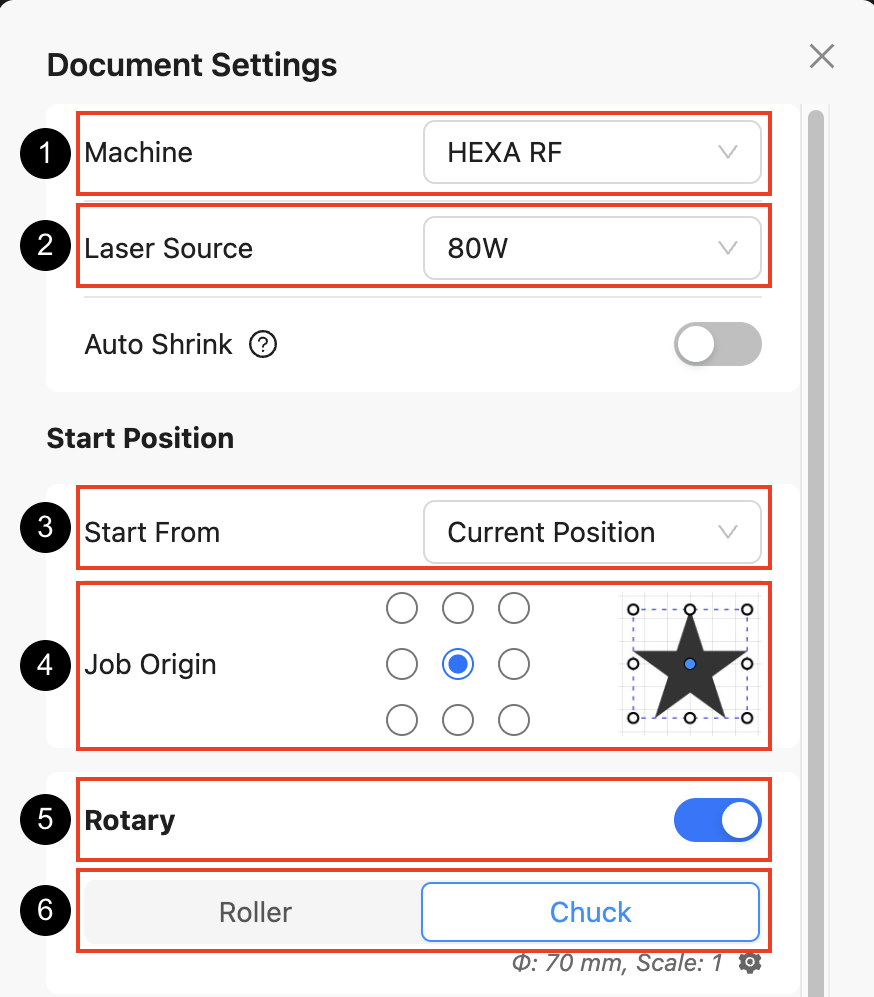

انتقل إلى "إعدادات المستند" وقم بإجراء التغييرات.
|
|
|
الوضع الافتراضي (الجزء العلوي مسطح.) |
الوضع المقلوب (المحرك للأعلى.) |
الخطوة 16

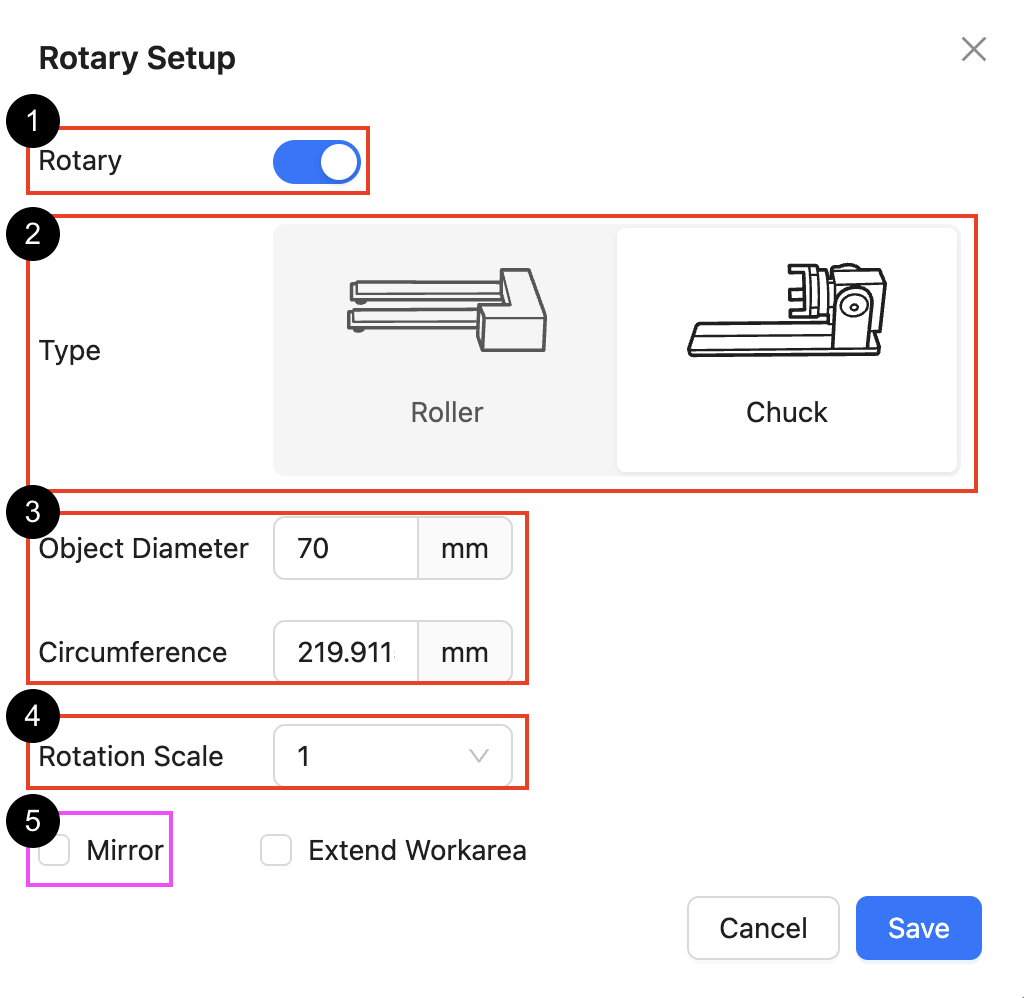

انتقل إلى "إعداد الدوران" وقم بإجراء التغييرات.
|
|
الوضع الافتراضي (الجزء العلوي مسطح.) |
الوضع المقلوب (المحرك للأعلى.) |
الخطوة 17
قم بإنشاء عنصر نقش أو استيراد عنصر خاص بك.
اعتمادًا على تصميمك، سيتم تدويره عادةً بزاوية 90 درجة ليتوافق مع اتجاه المادة.
الخطوة 18
استخدم وظيفة "إطار التشغيل" لرؤية مسار النقش.
|
الخطوة 19
بعد تأكيد موضع النقش، قم بضبط معلمات السرعة والطاقة الصحيحة وفقًا للمادة المستخدمة.
الخطوة 20
أغلق الباب وابدأ المهمة.
الخطوة 21

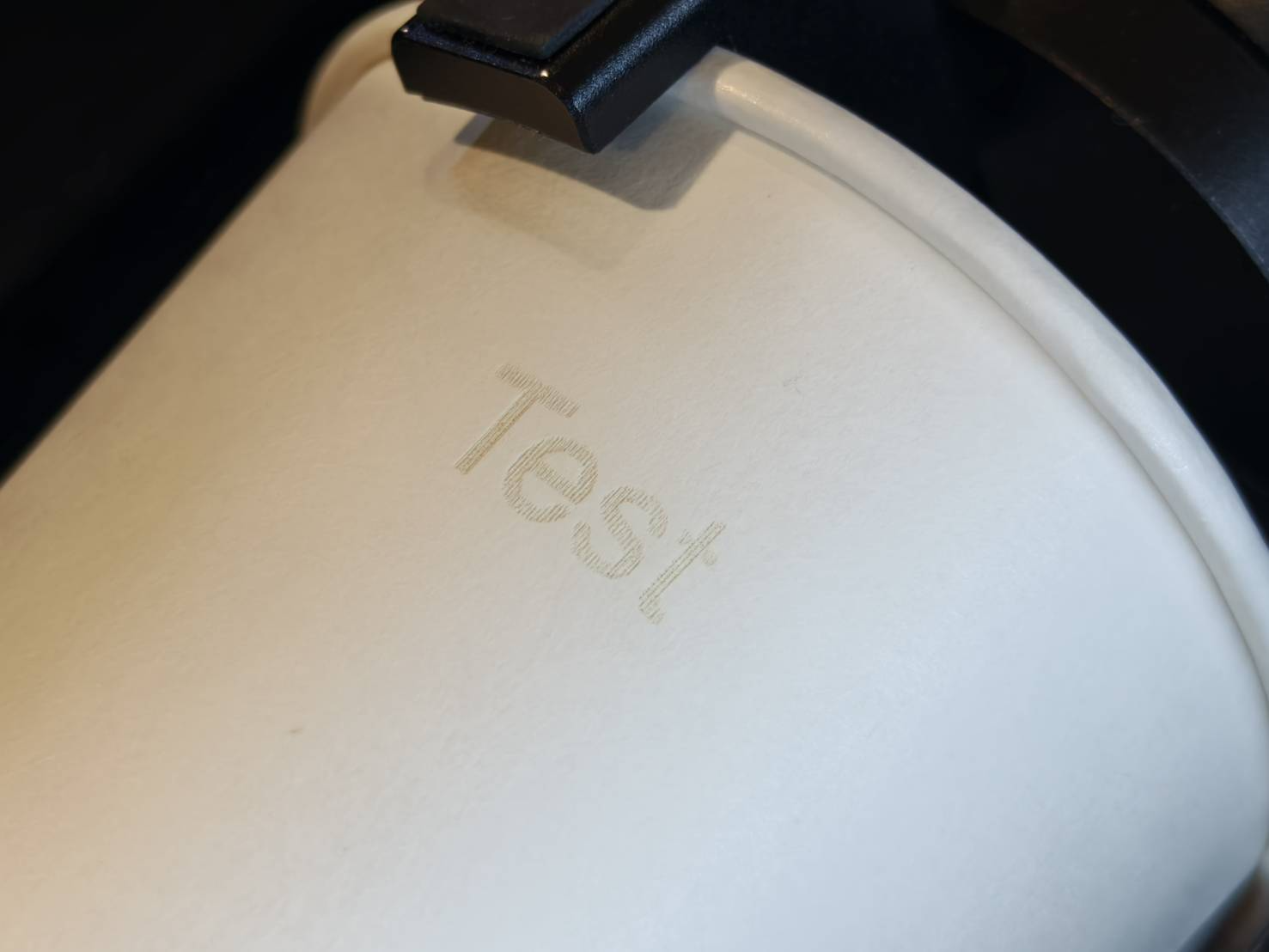

تحقق من النتيجة.
الخطوة 22 (اختيارية)

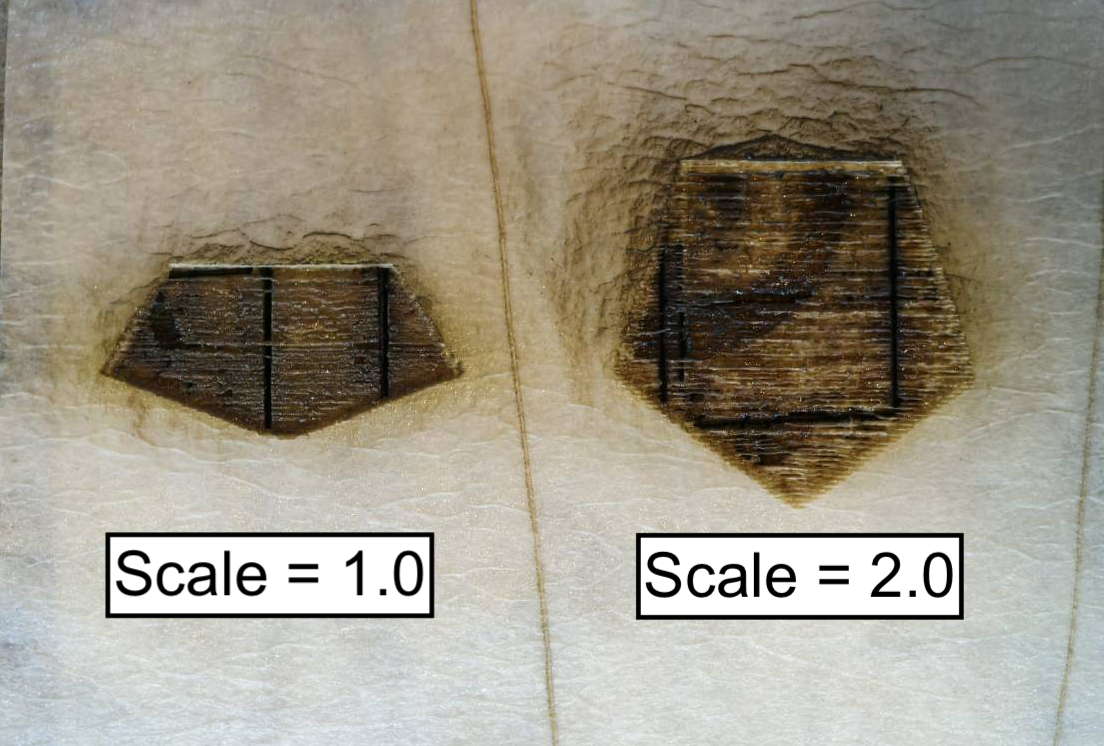

⚠︎ إذا لاحظت أي شذوذ في نتيجة النقش (مقصورة أو مطولة)، يُرجى الرجوع إلى الفيديو أدناه لضبط إعدادات مقياس الدوران.
- إذا كانت النتيجة أكبر من التصميم الأصلي، اضبط المقياس على 0.5 لتصغيرها.
- إذا كانت النتيجة أصغر من التصميم الأصلي، اضبط المقياس على 1.5 أو 2.0 لتكبيرها.
#END
Beambox II + Chuck
|
الخطوة 1يرجى التأكد من توفر إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران.
الخطوة 2قم بإزالة الشبكة العسلية وحامل المنصة. الخطوة 3أعد تركيب حامل المنصة. الخطوة 4قم بقياس قطر المادة أو محيطها وسجل القياس للاستخدام لاحقًا. الخطوة 5يرجى مراجعة الجدول أدناه لتركيب الحوامل الدوارة الصحيحة واختيار مسافة عدسة التركيز المناسبة وفقًا لقطر الجسم.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| قطر الجسم | وضع التركيز | الحوامل |
| 1mm - 29mm (المحيط: 3mm - 91mm) |
16mm (العدسة في الأسفل) |
الحوامل القصيرة |
| 29mm - 54mm (المحيط: 91mm - 170mm) |
4mm (الوضع الافتراضي - العدسة في الأعلى) |
الحوامل القصيرة |
شرح وضع التركيز البؤري
|
افتراضيًا، ستكون عدسة التركيز في الأعلى، وستكون المسافة البؤرية 4 مم، مما يعني أن المسافة بين طرف الفوهة وسطح المادة ستكون 4 مم.
كيف تغير موضع العدسة؟
| |||||||||||||||||||||||
شرح الحوامل
|
تُستخدم الدعامات للوضع على حامل المنصة. سيتم وضع الجزء الدوار على الدعامات لرفعه أو خفضه يدويًا أو باستخدام المنصة الآلية.
كيف يتم تركيب الدعامات؟
|
الخطوة 6
بعد تركيب الحوامل، تأكد من إيقاف تشغيل الجهاز.
يرجى إيجاد كابل التوصيل من الصندوق وإدخاله في الجانب الخلفي الأيسر للجهاز.
الخطوة 7
قم بتركيب الفكوك على الوحدة الدوارة وفقًا للمادة التي ستستخدمها.
يرجى الرجوع إلى الدليل للاطلاع على تعليمات تركيب الفكوك.
دليل الوحدة الدوارة FLUX Chuck
(*يُنصح باستخدام مواد غير ضرورية لأغراض التدريب والاختبار في المرة الأولى.)
الخطوة 8
ضع ظرف الدوران مع الفكوك المثبتة على الحوامل وأدخل الكابل في الجهاز.
*يرجى التأكد من إيقاف تشغيل الجهاز. قد يؤدي توصيل الكابل أثناء تشغيل الجهاز إلى إتلاف الوحدة الدوارة.
الخطوة 9
قم بتشغيل الجهاز وانتقل إلى "إعدادات الأجهزة" لاختيار وضع التركيز الصحيح.
الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> وضع التركيز >> اختر الوضع الصحيح
الخطوة 10
ثبّت المادة باستخدام الوحدة الدوارة واضبطها بشكل مستوٍ.
(يرجى الرجوع إلى دليل الوحدة الدوارة Chuck لتثبيت الأشكال المختلفة.)
الخطوة 11
قم بإجراء التركيز التلقائي.
إذا لم يعمل التركيز التلقائي، يرجى الرجوع إلى article للحصول على طريقة التركيز اليدوي.
|
الخطوات:
فيديو: |
الخطوة 12
- قم بتفعيل ضوء الليزر الأحمر الذي سيخرج من طرف الفوهة.
إذا كان الليزر الأحمر مفعّلاً بالفعل، فيرجى تخطي هذه الخطوة.
-
الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> الضوء الأحمر الثابت >> تشغيل
الخطوة 13
حرك طرف الفوهة إلى مركز المنطقة التي ترغب في نقشها.
تشير النقطة الحمراء وتحدد موضع البداية.
الخطوة 14
قم بتشغيل Beam Studio.
الخطوة 15
انتقل إلى "إعدادات المستند" وقم بإجراء التغييرات.
|
|
|
الوضع الافتراضي (الجزء العلوي مسطح.) |
الوضع المقلوب (المحرك للأعلى.) |
الخطوة 16
انتقل إلى "إعداد الدوران" وقم بإجراء التغييرات.
|
|
الوضع الافتراضي (الجزء العلوي مسطح.) |
الوضع المقلوب (المحرك للأعلى.) |
الخطوة 17
- قم بإنشاء عنصر نقش أو استيراد عنصر خاص بك.
- اعتمادًا على تصميمك، سيتم تدويره عادةً بزاوية 90 درجة ليتوافق مع اتجاه المادة.
الخطوة 18
استخدم وظيفة "إطار التشغيل" لرؤية مسار النقش.
|
الخطوة 19
بعد تأكيد موضع النقش، قم بضبط معلمات السرعة والطاقة الصحيحة وفقًا للمادة المستخدمة.
الخطوة 20
أغلق الباب وابدأ المهمة.
الخطوة 21
تحقق من النتيجة.
الخطوة 22 (اختيارية)
⚠︎ إذا لاحظت أي خلل في نتيجة النقش (مقصرة أو ممدودة)، يرجى الرجوع إلى الفيديو أدناه لضبط إعدادات مقياس الدوران.
- إذا كانت النتيجة أكبر من التصميم الأصلي، اضبط المقياس على 0.5 لتصغيرها.
- إذا كانت النتيجة أصغر من التصميم الأصلي، اضبط المقياس على 1.5 أو 2.0 لتكبيرها.
#END
#END
