الوصف
سيرشدك هذا المقال خلال عملية بدء مهمة النقش باستخدام FLUX Rotary 2.0.
|
ملاحظة: قبل بدء النقش، يرجى استخدام Beam Studio الإصدار 2.5.2. بالإضافة إلى ذلك، تُستخدم ميزة التأطير للتحقق من دقة منطقة النقش وأبعادها. (راجع الخطوة 18.) |
يمكن لـ Rotary 2.0 العمل مع Beambox II سواء بوجود Extension Pocket أو بدونه. لذلك، سنتناول حالتين في هذا المقال. يرجى اتباع الإرشادات المناسبة لإعدادك.
Beambox II + Extension Pocket + Rotary 2.0

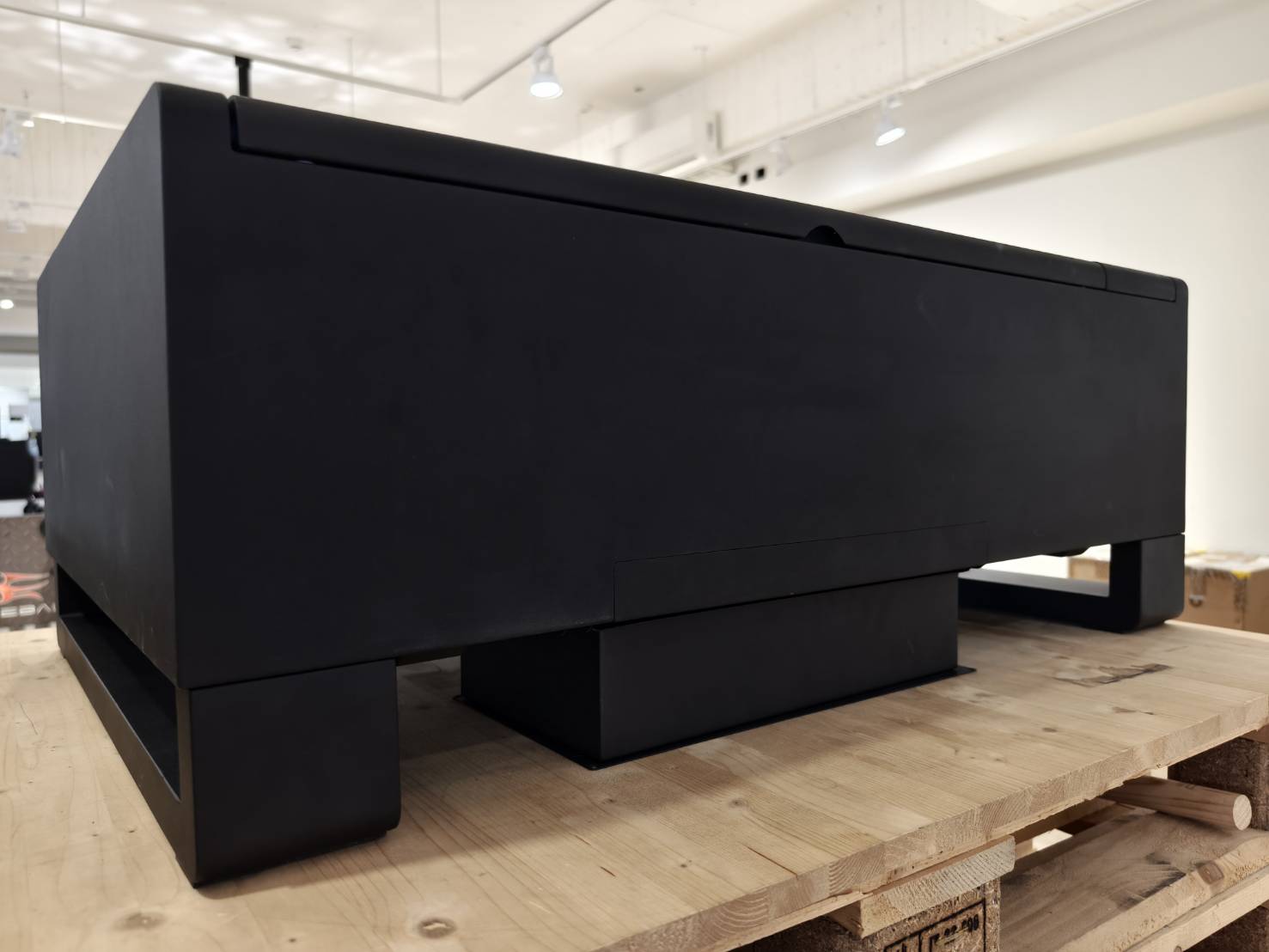

الخطوة 1قم بتثبيت الملحق الإضافي BB2 Extension Pocket، مستعينًا بالدليل أدناه.

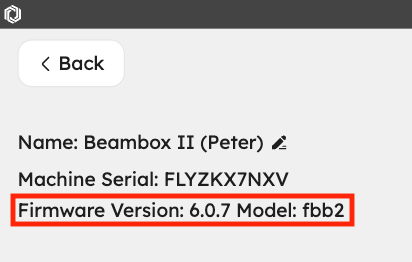

الخطوة 2يرجى التأكد من توفر إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران.

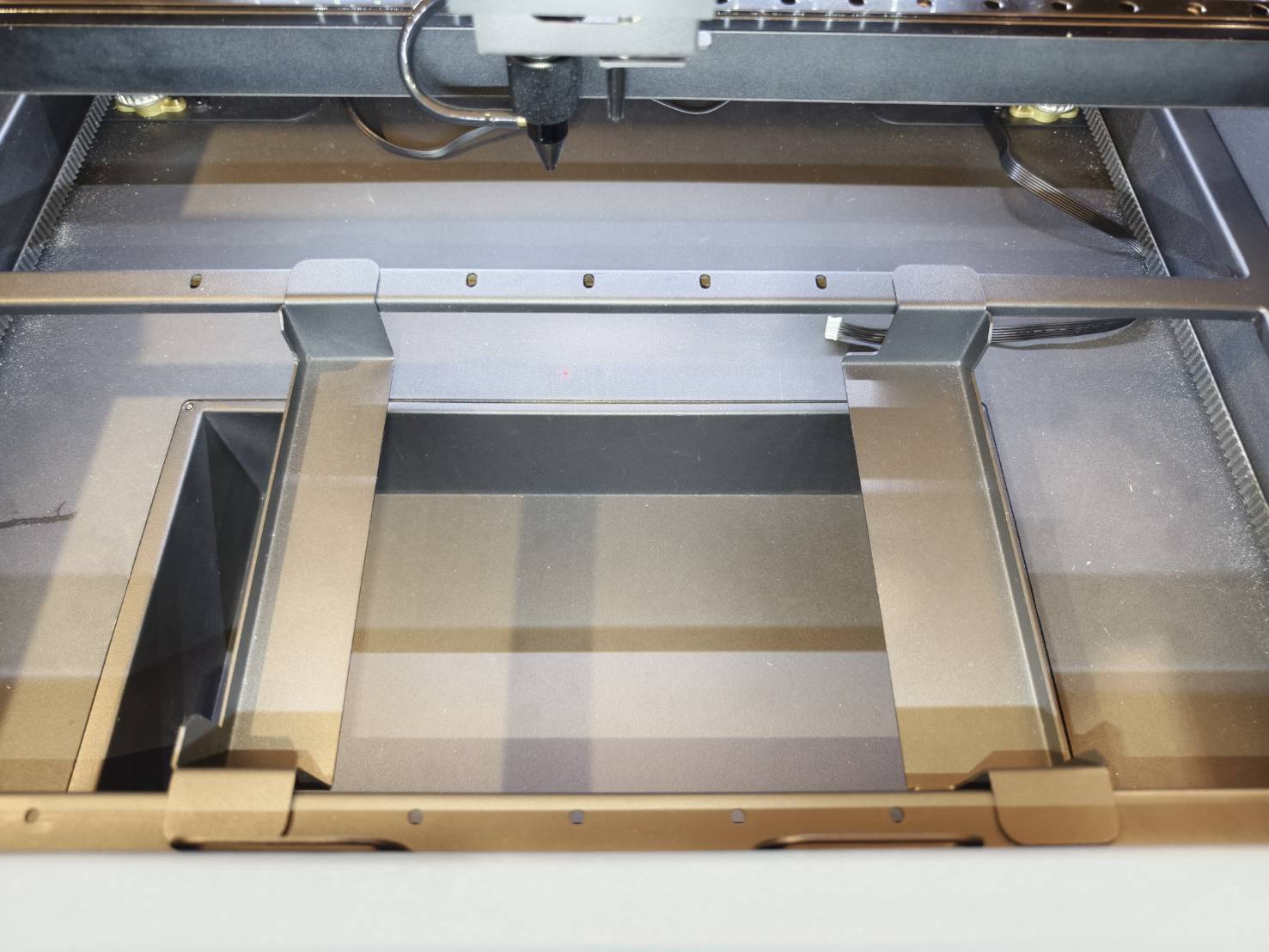

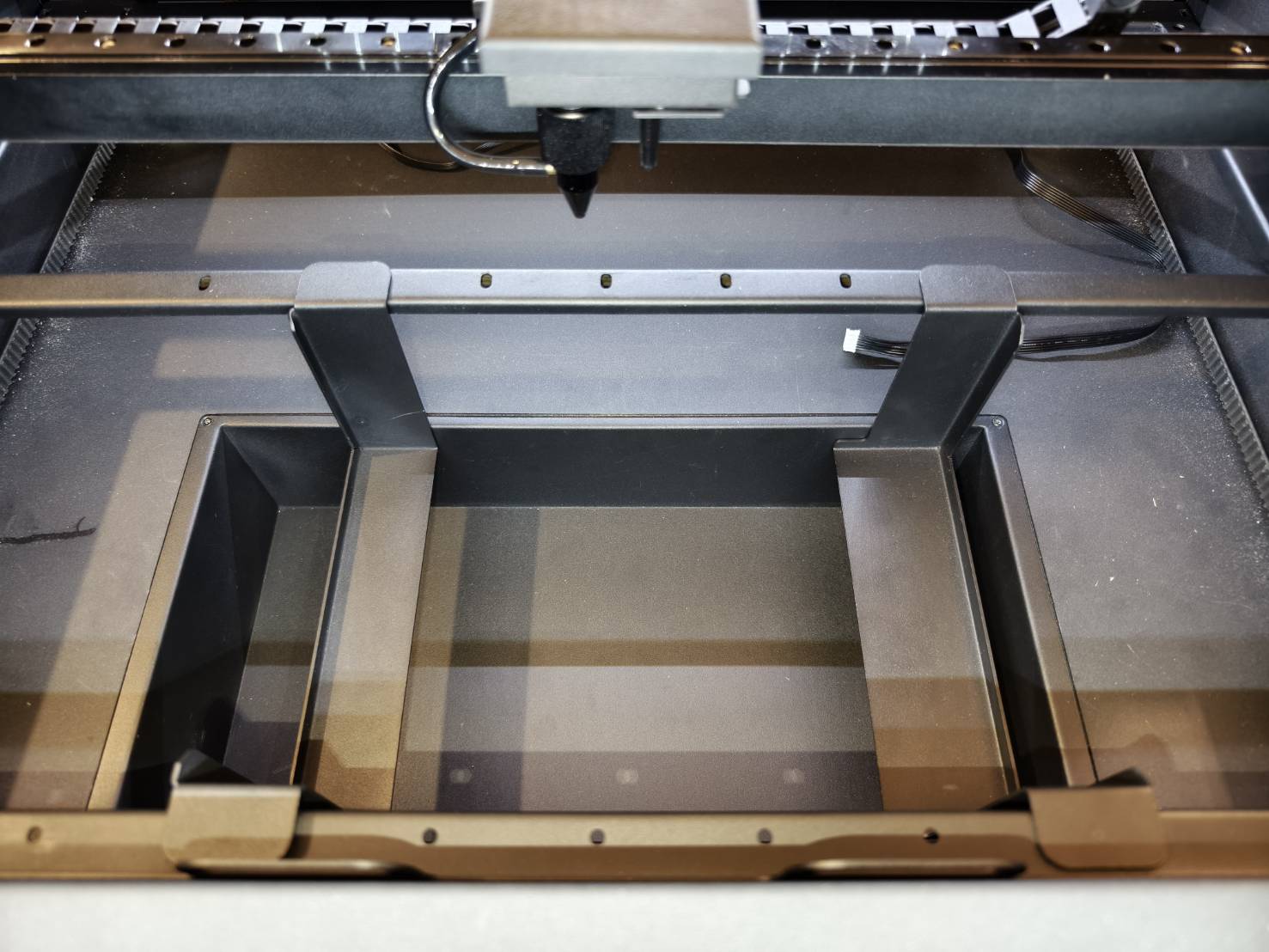

الخطوة 3أعد تركيب حامل المنصة.
الخطوة 4قم بقياس قطر المادة أو محيطها وسجله للاستخدام لاحقًا.

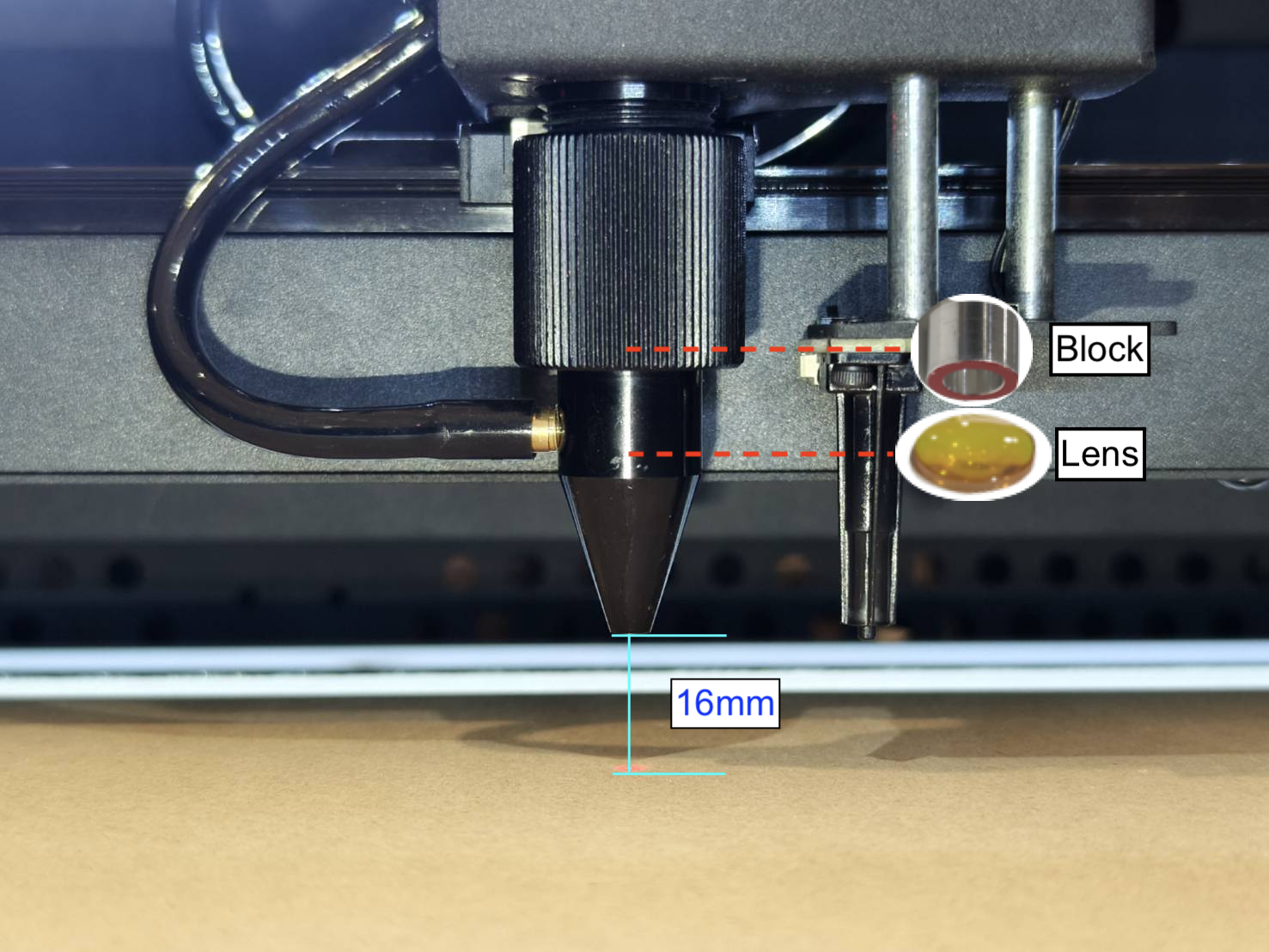

الخطوة 5يرجى مراجعة الجدول أدناه لتركيب الحوامل الدوارة الصحيحة واختيار مسافة عدسة التركيز المناسبة وفقًا لقطر الجسم.
شرح وضع التركيز

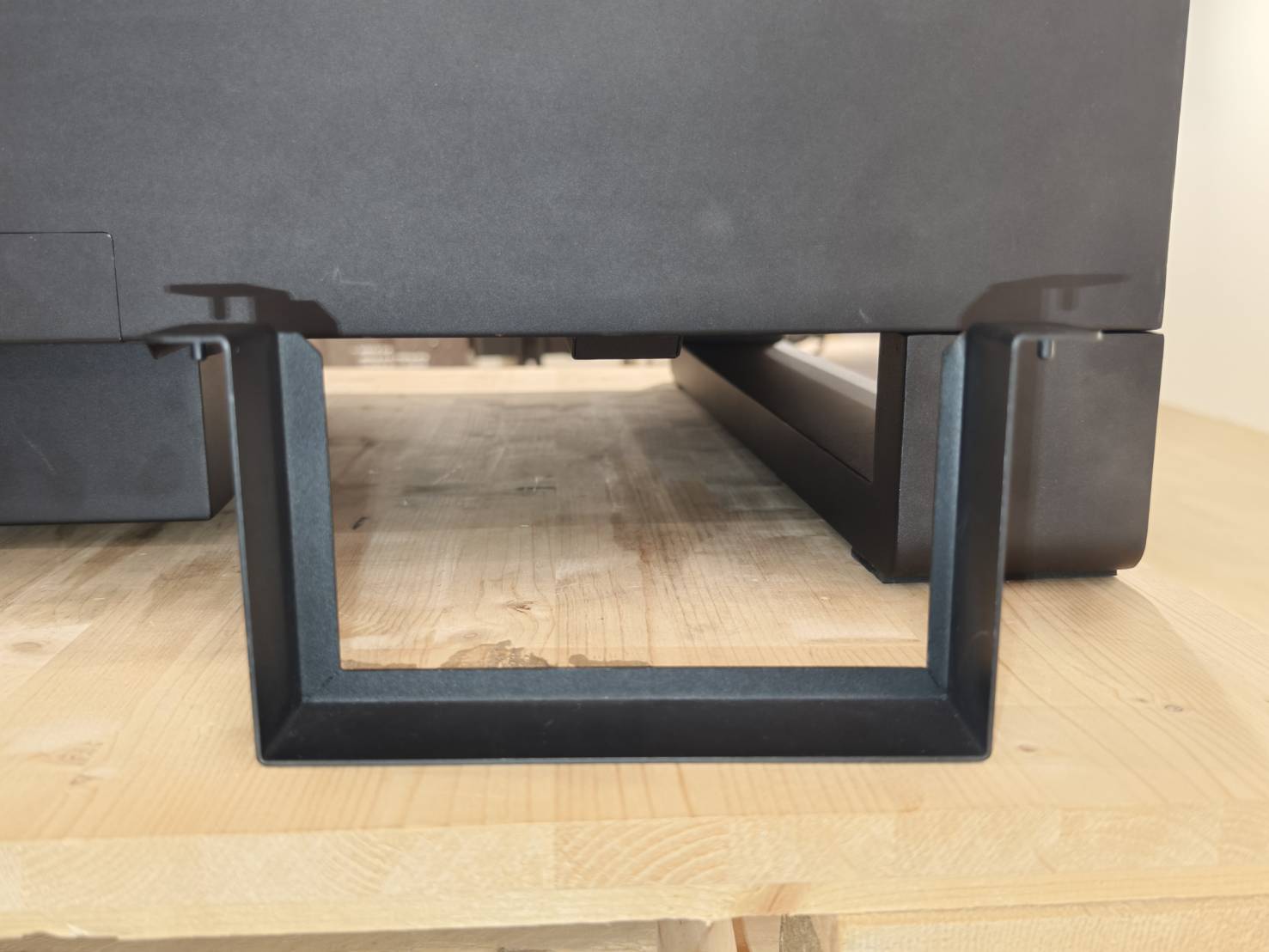

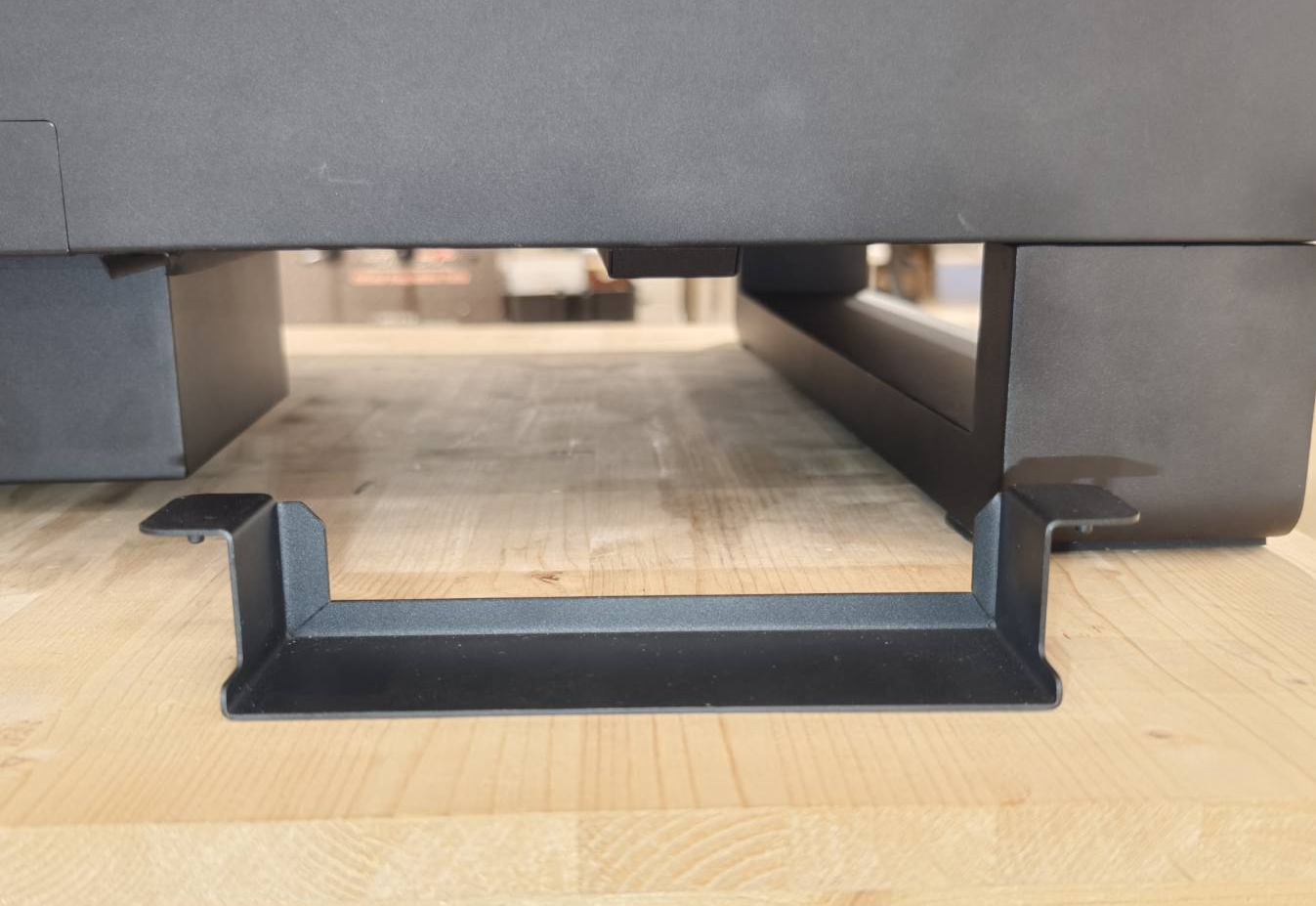

شرح الدعامات القصيرة والطويلة
الخطوة 6بعد تركيب الحوامل، تأكد من إيقاف تشغيل الجهاز.

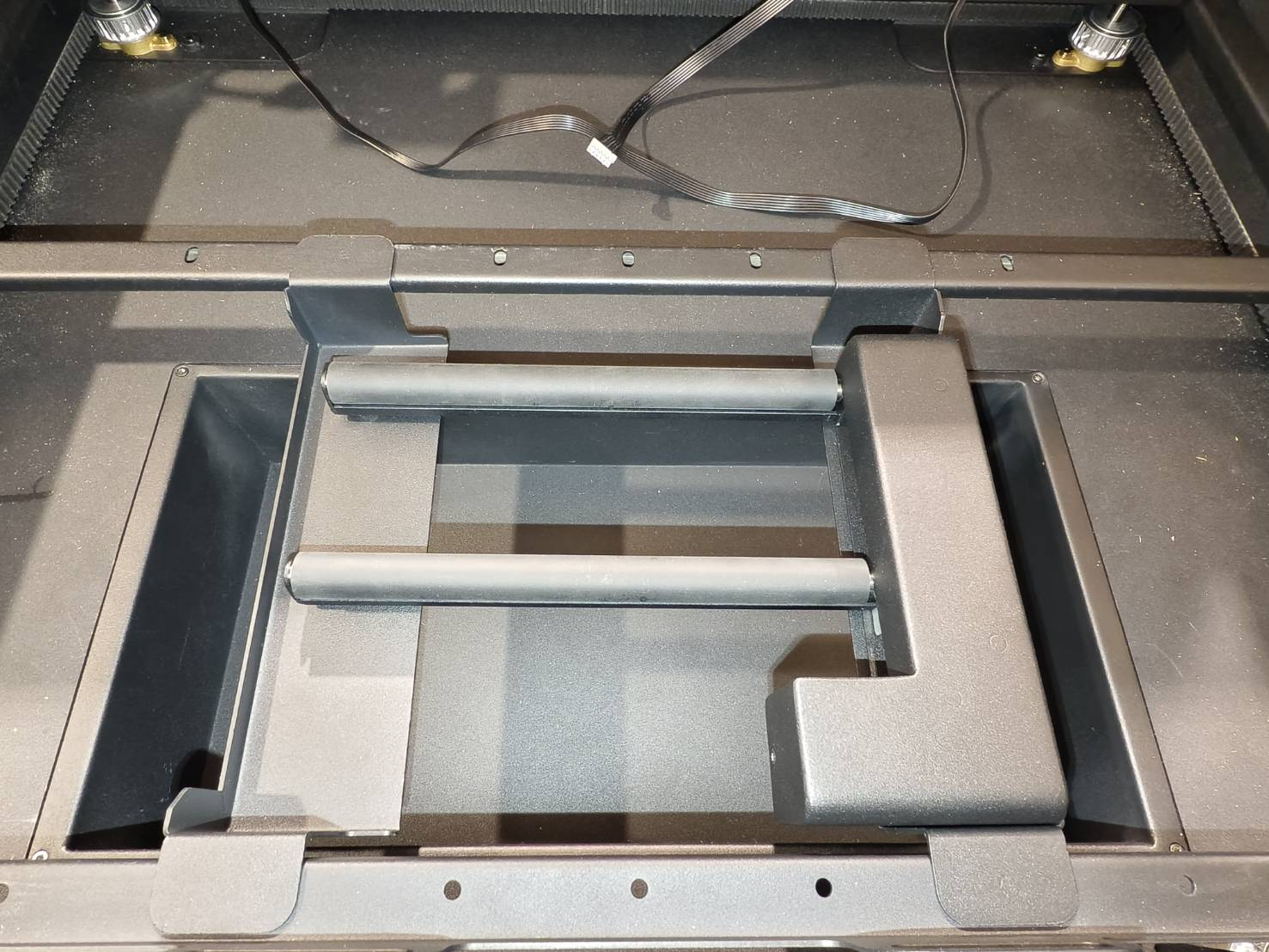

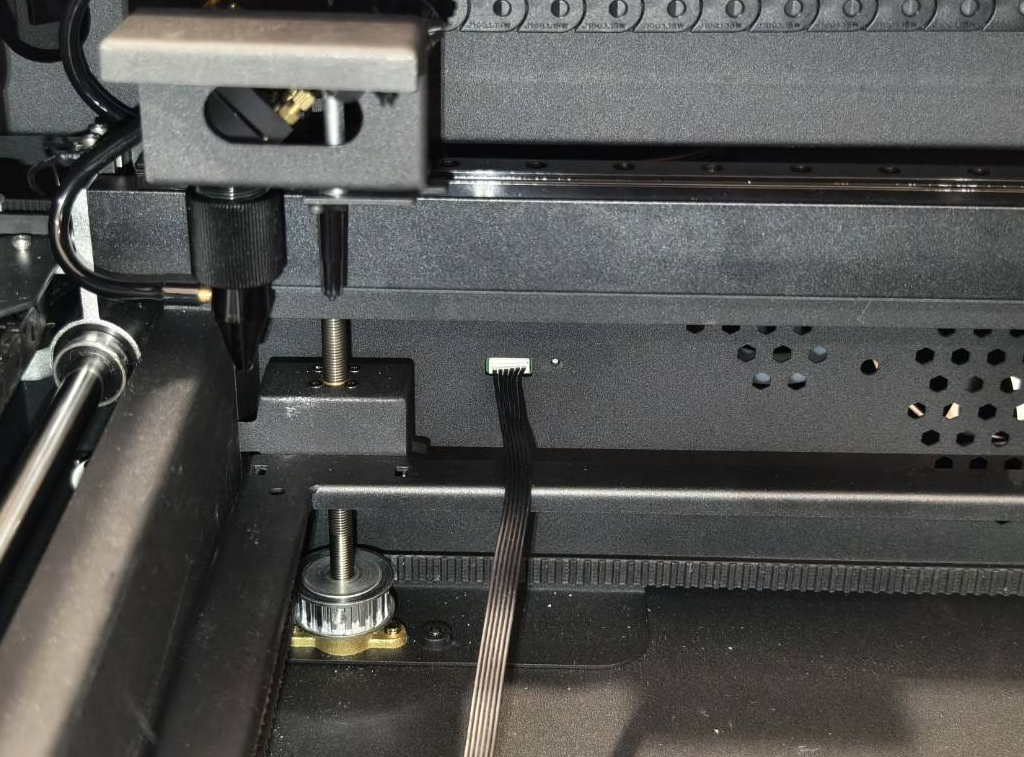

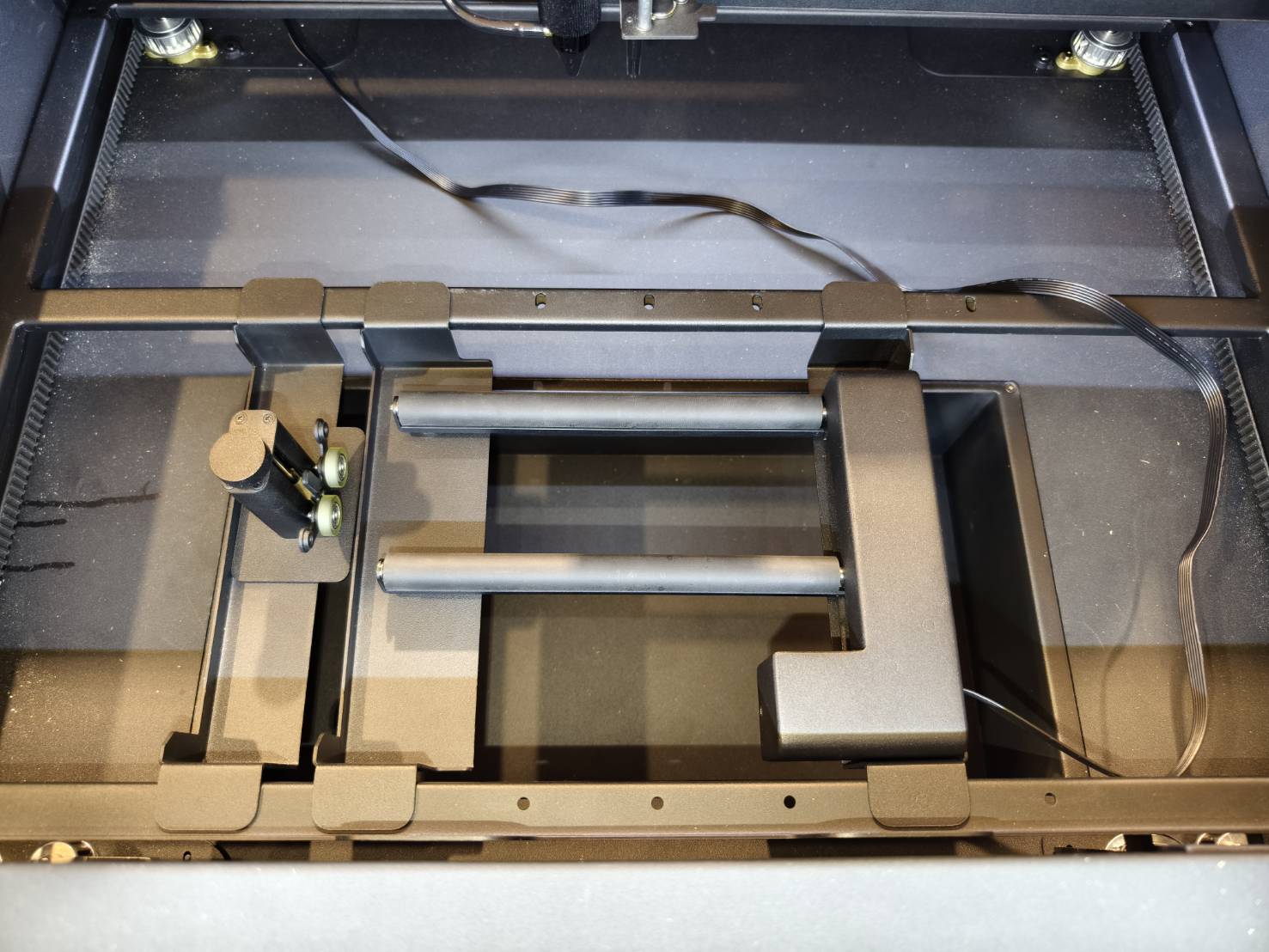

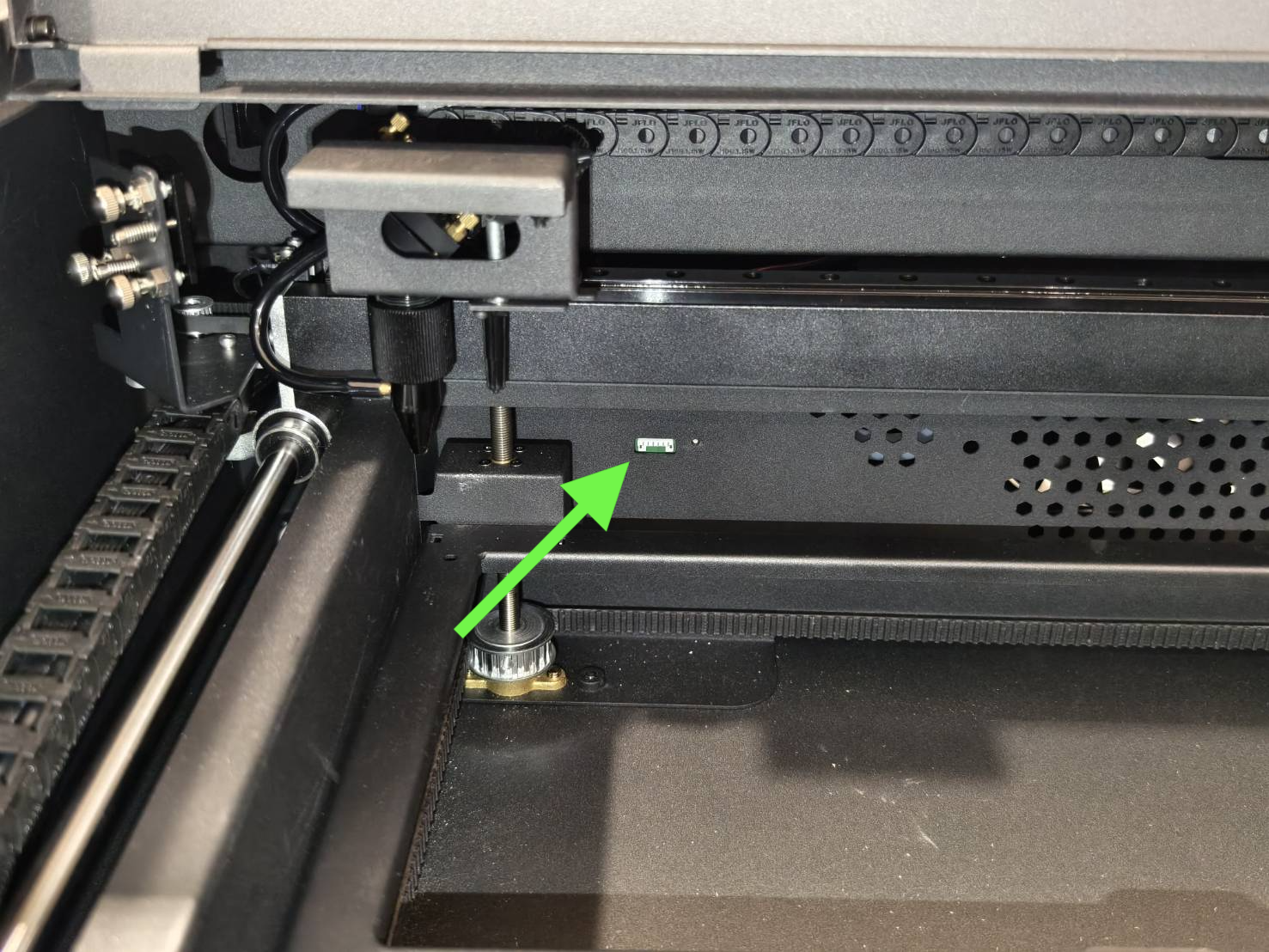

الخطوة 7ضع الوحدة الدوارة على الحوامل وأدخل الكابل في الجهاز.

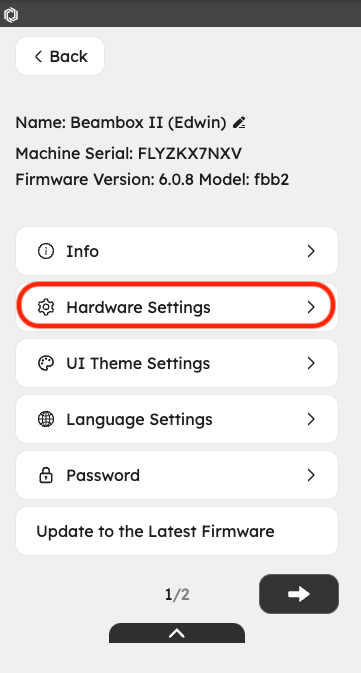

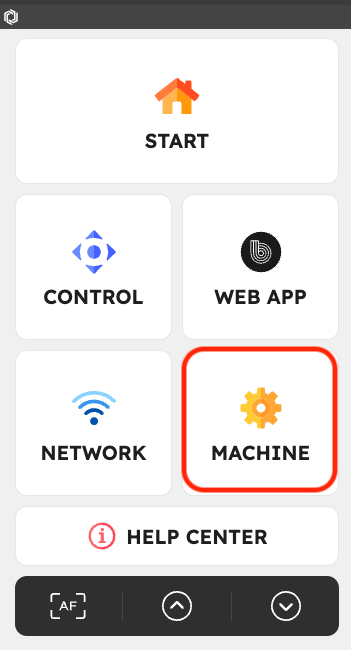

الخطوة 8قم بتشغيل الجهاز وانتقل إلى "إعدادات الأجهزة" لاختيار وضع التركيز الصحيح. الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> وضع التركيز >> اختر الخيار الصحيح
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
الخطوات:
فيديو: |
الخطوة 11
- قم بتفعيل ضوء الليزر الأحمر الذي سيخرج من طرف الفوهة.
إذا كان الليزر الأحمر مفعلاً بالفعل، فيرجى تخطي هذه الخطوة. -

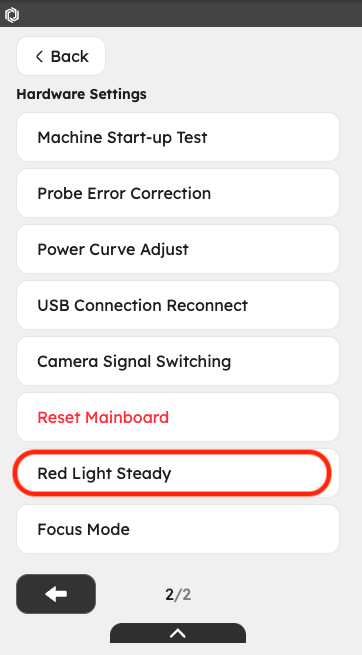

الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> الضوء الأحمر الثابت >> تشغيل
الخطوة 12

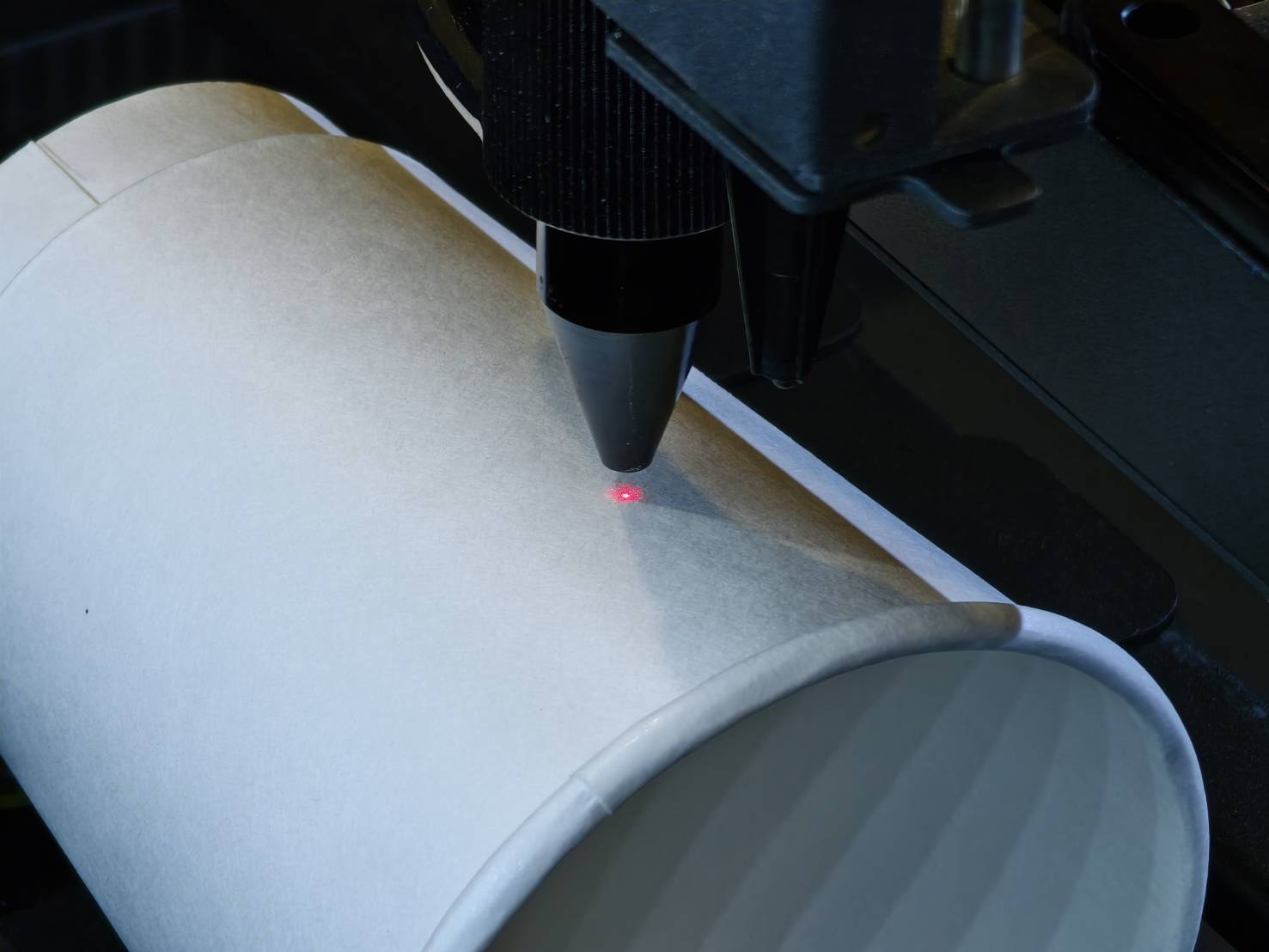

حرك طرف الفوهة إلى مركز المنطقة التي ترغب في النقش عليها.

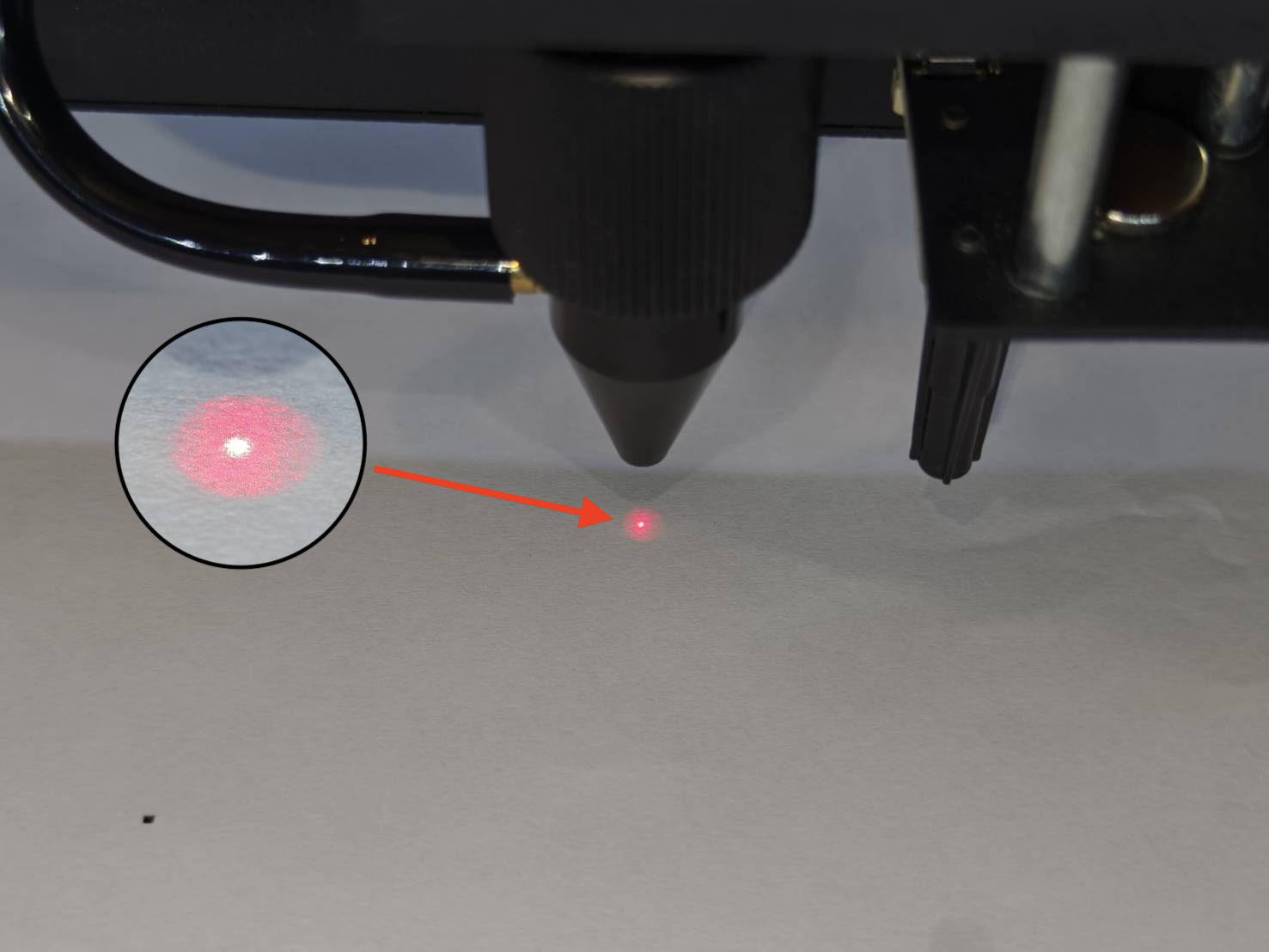

تشير نقطة الضوء الأحمر وتحدد نقطة البداية.
الخطوة 13
قم بتشغيل برنامج Beam Studio.
الخطوة 14
انتقل إلى "إعدادات المستند" وقم بإجراء التغييرات التالية:
|
الخطوة 15

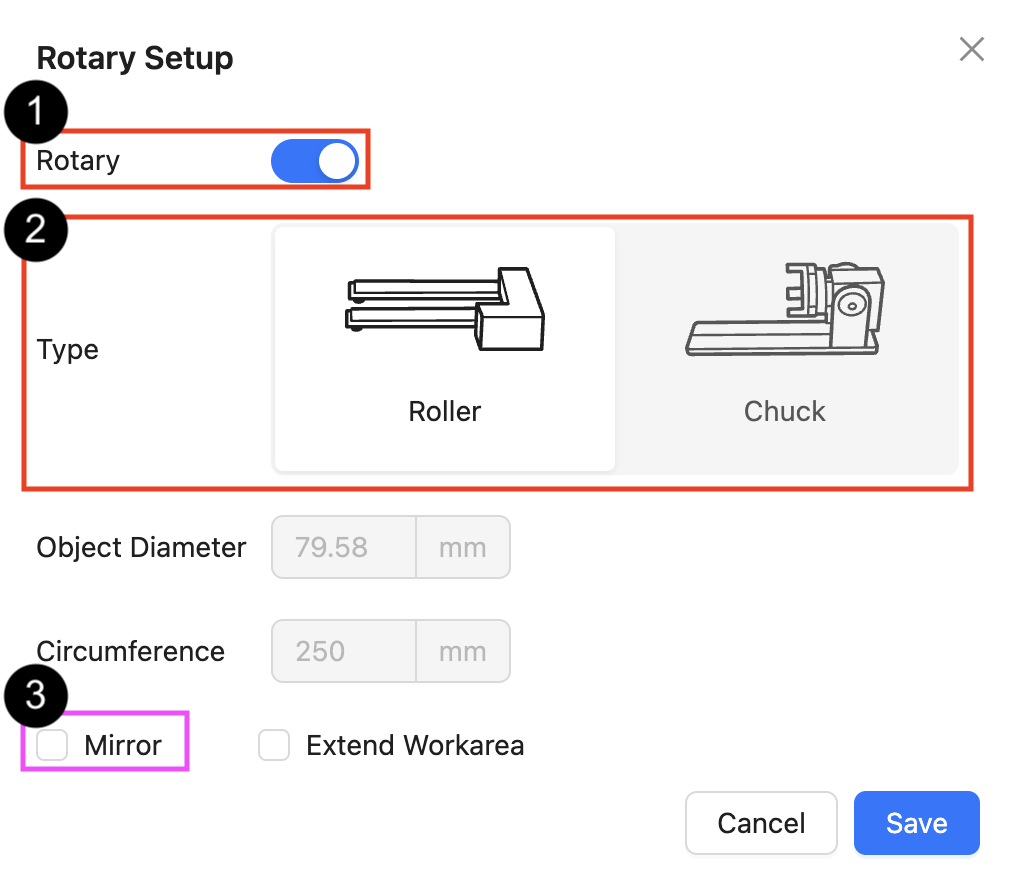

انتقل إلى "إعداد الدوران" وقم بإجراء التغييرات التالية:
|
الخطوة 16
قم بإنشاء عنصر نقش أو استيراد عنصر خاص بك.
اعتمادًا على تصميمك، سيتم عادةً تدوير العنصر 90 درجة ليتوافق مع اتجاه المادة.
الخطوة 17
بعد إعداد التصميم، انقل مركزه إلى الخط الأزرق.
الخطوة 18
استخدم وظيفة "إطار التشغيل" لرؤية مسار النقش.
|
| ⚠︎ إذا لاحظت أي خلل في نطاق النقش أو حجمه (تقصير أو استطالة)، يرجى الرجوع إلى الفيديو أدناه لضبط إعدادات مقياس الدوران. |
الخطوة 19

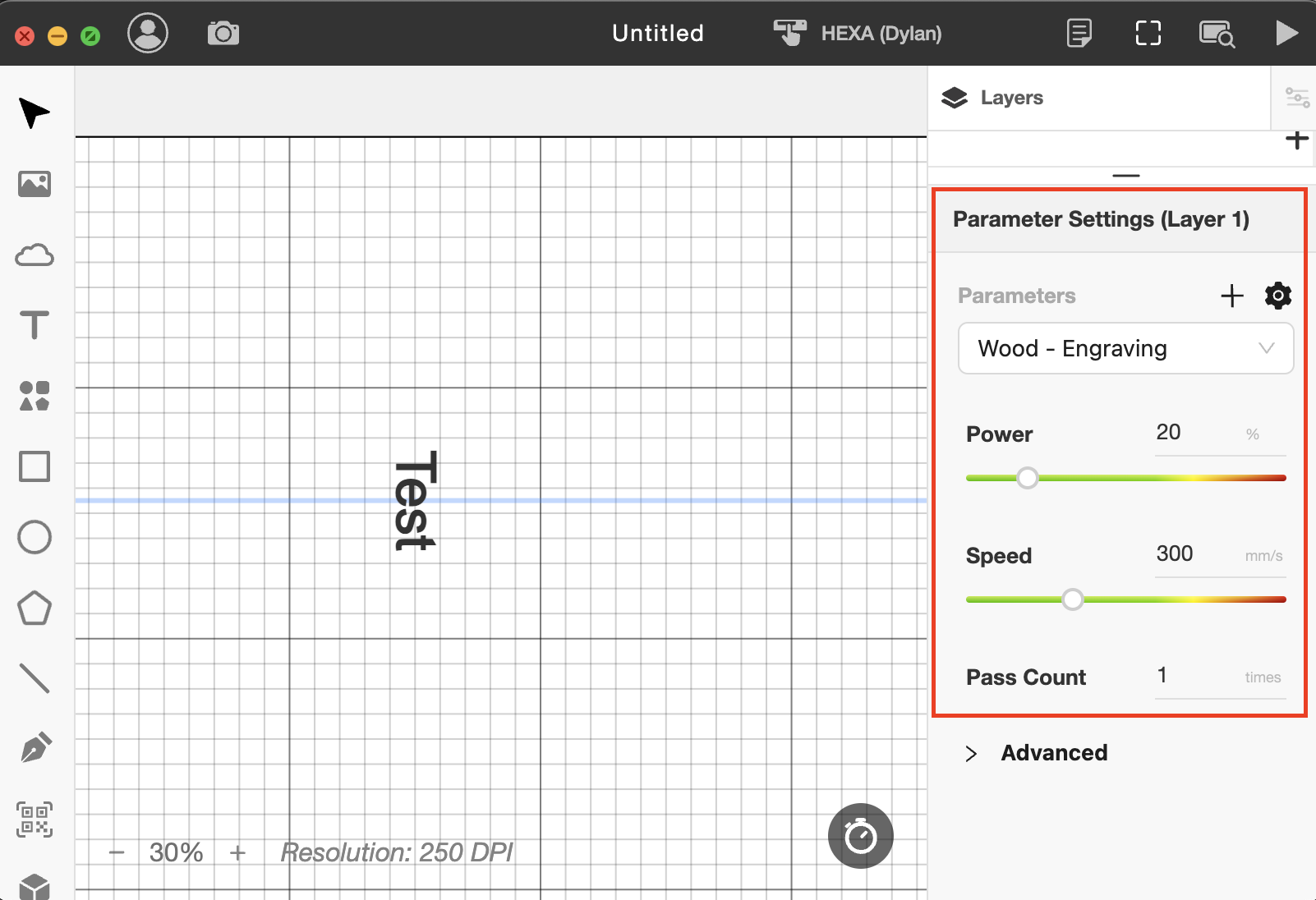

بعد تأكيد موضع النقش، اضبط معاملات السرعة والطاقة الصحيحة وفقًا للمادة المستخدمة.
الخطوة 20

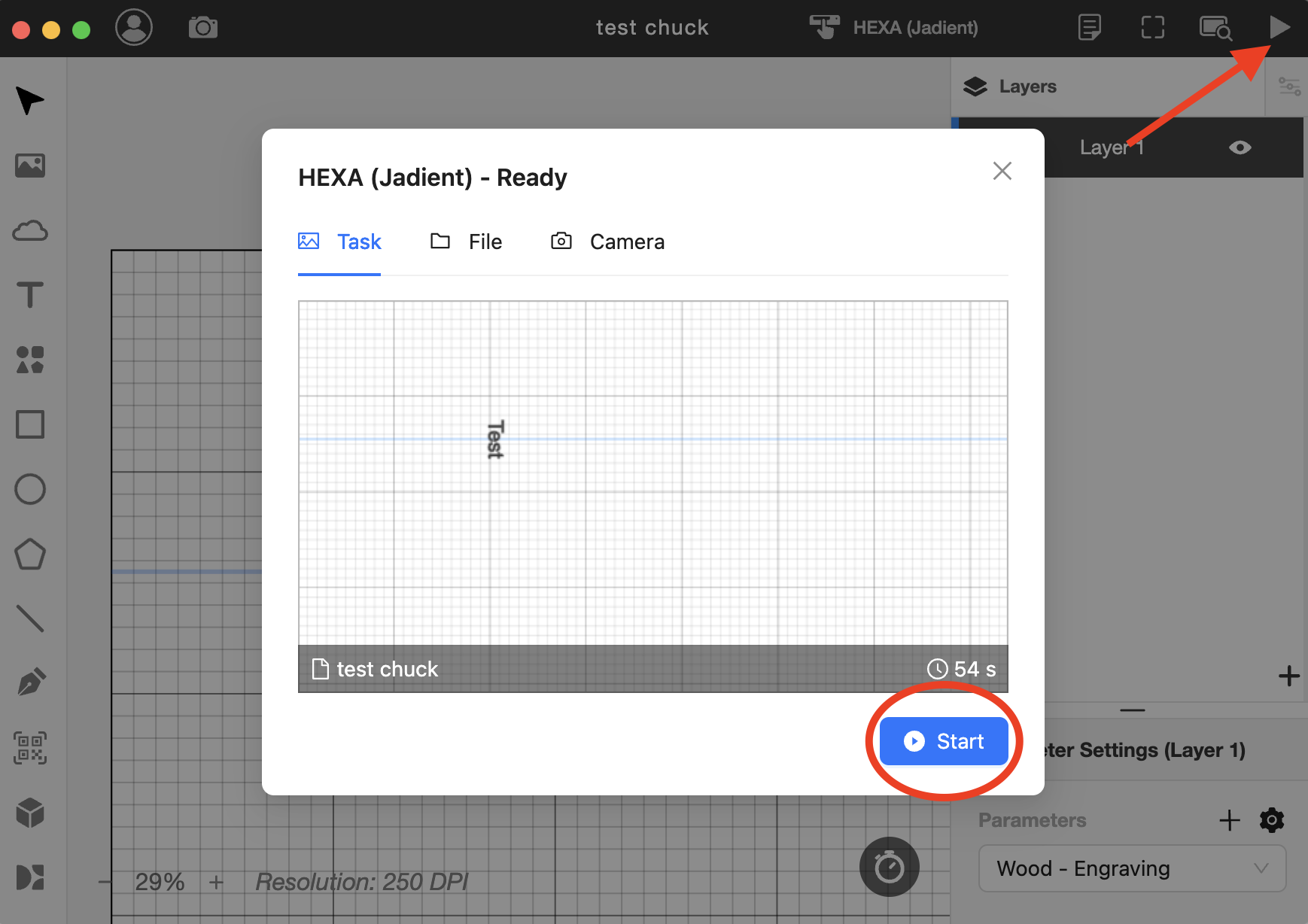

أغلق الباب وابدأ المهمة.
الخطوة 21

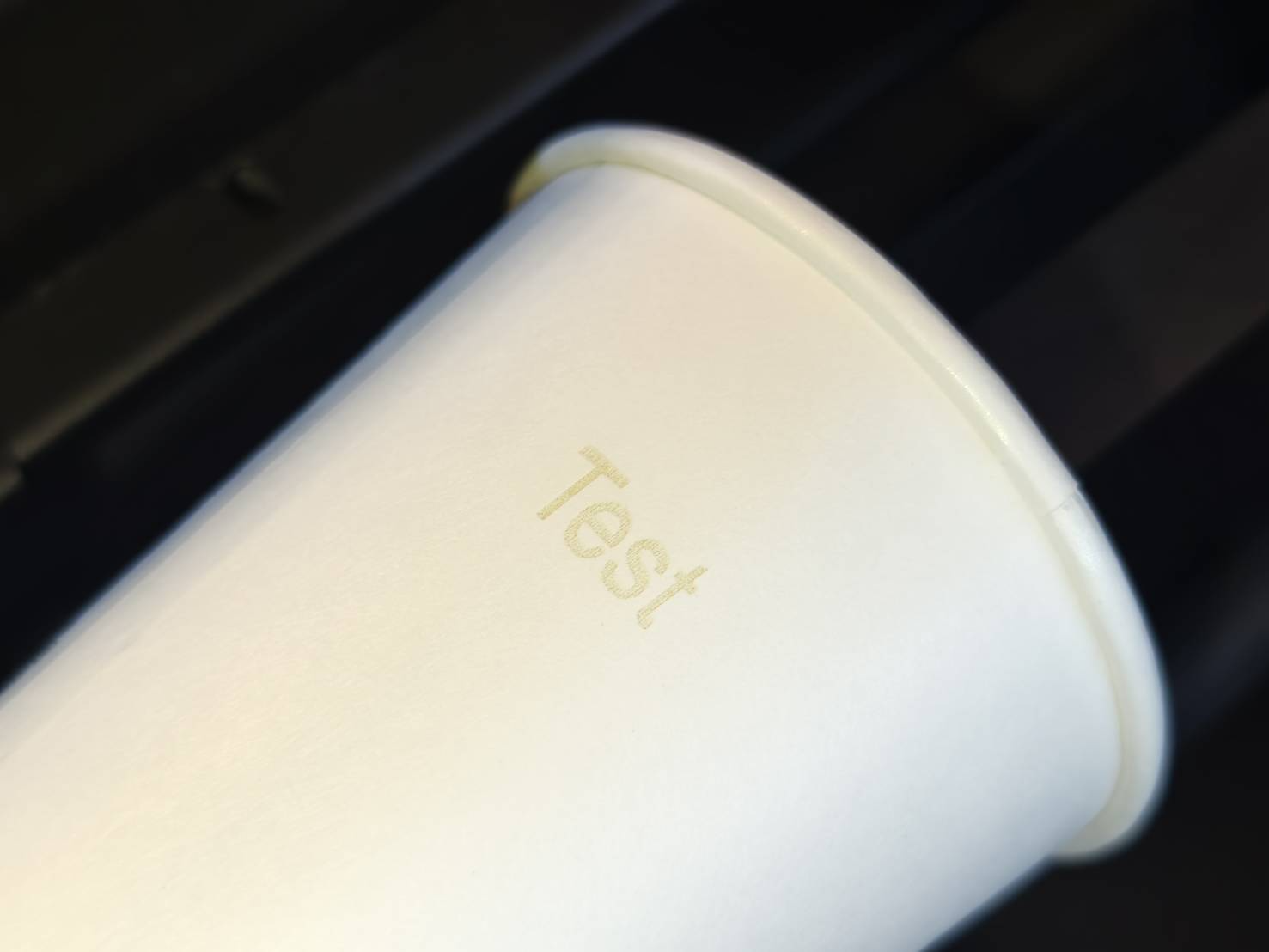

تحقق من النتيجة.
#END
Beambox II + Rotary 2.0
الخطوة 1يرجى التأكد من توفر إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران.
الخطوة 2قم بإزالة الشبكة العسلية وحامل المنصة.
الخطوة 3أعد تركيب حامل المنصة.
الخطوة 4قم بقياس قطر المادة أو محيطها وسجله للاستخدام لاحقًا.
الخطوة 5يرجى مراجعة الجدول أدناه لتركيب الحوامل الدوارة الصحيحة واختيار مسافة عدسة التركيز المناسبة وفقًا لقطر الجسم.
شرح وضع التركيز
شرح الدعامات
الخطوة 6بعد تركيب الحوامل، تأكد من إيقاف تشغيل الجهاز.

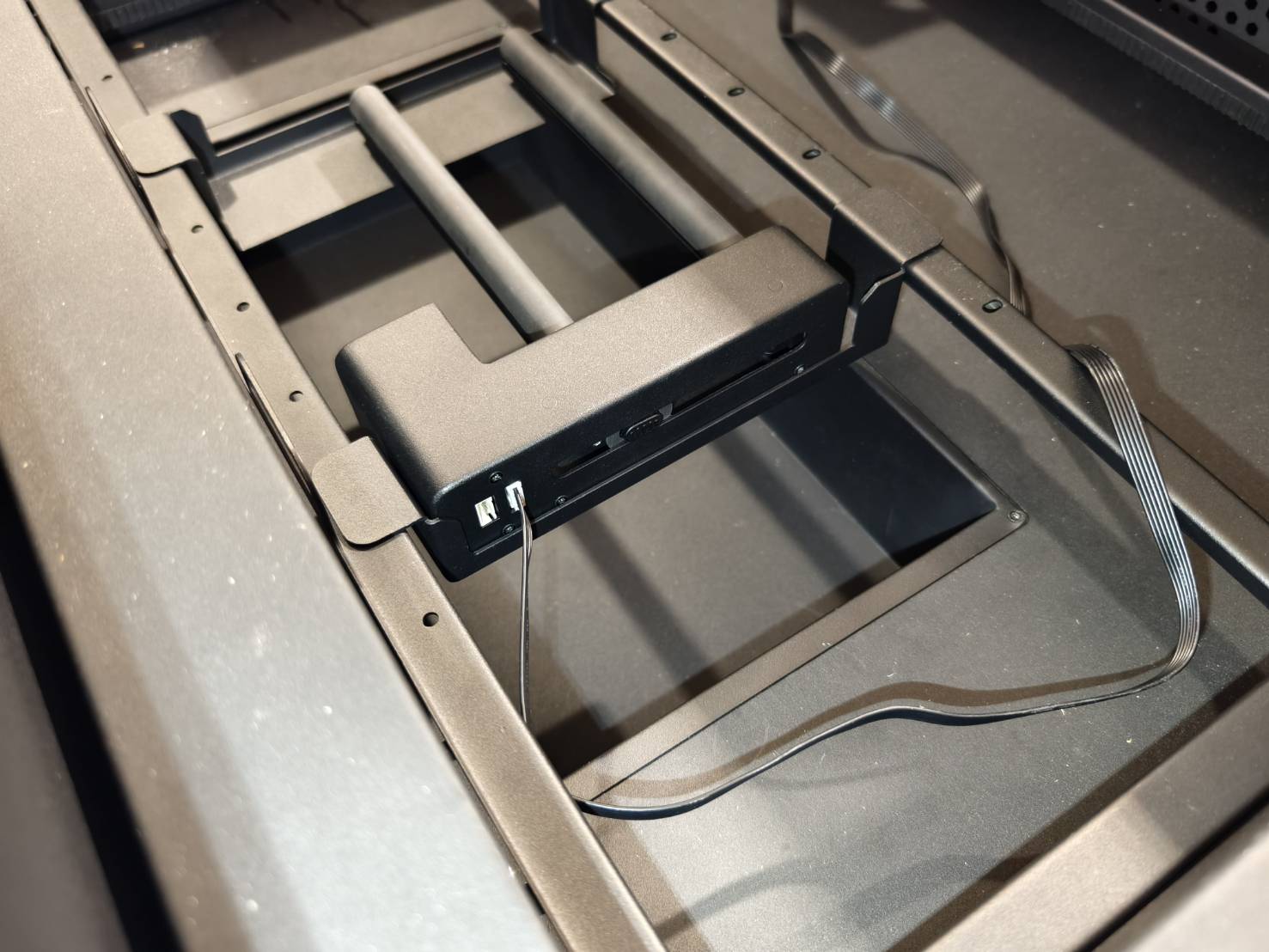

الخطوة 7ضع الوحدة الدوارة على الحوامل وأدخل الكابل في الجهاز.
الخطوة 8قم بتشغيل الجهاز وانتقل إلى "إعدادات الأجهزة" لاختيار وضع التركيز الصحيح. الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> وضع التركيز >> اختر الخيار الصحيح
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
الخطوات:
فيديو: |
الخطوة 11
- قم بتفعيل ضوء الليزر الأحمر الذي سيخرج من طرف الفوهة.
إذا كان الليزر الأحمر مفعلاً بالفعل، فيرجى تخطي هذه الخطوة. -
الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> الضوء الأحمر الثابت >> تشغيل
الخطوة 12
حرك طرف الفوهة إلى مركز المنطقة التي ترغب في النقش عليها.
تشير نقطة الضوء الأحمر وتحدد نقطة البداية.
الخطوة 13
قم بتشغيل برنامج Beam Studio.
الخطوة 14
انتقل إلى "إعدادات المستند" وقم بإجراء التغييرات التالية:
|
الخطوة 15
انتقل إلى "إعداد الدوران" وقم بإجراء التغييرات التالية:
|
الخطوة 16
قم بإنشاء عنصر نقش أو استيراد عنصر خاص بك.
اعتمادًا على تصميمك، سيتم عادةً تدوير العنصر 90 درجة ليتوافق مع اتجاه المادة.
الخطوة 17
بعد إعداد التصميم، انقل مركزه إلى الخط الأزرق.
الخطوة 18
استخدم وظيفة "إطار التشغيل" لرؤية مسار النقش.
|
| ⚠︎ إذا لاحظت أي خلل في نطاق النقش أو حجمه (تقصير أو استطالة)، يرجى الرجوع إلى الفيديو أدناه لضبط إعدادات مقياس الدوران. |
الخطوة 19
بعد تأكيد موضع النقش، اضبط معاملات السرعة والطاقة الصحيحة وفقًا للمادة المستخدمة.
الخطوة 20
أغلق الباب وابدأ المهمة.
الخطوة 21
تحقق من النتيجة.
#END
