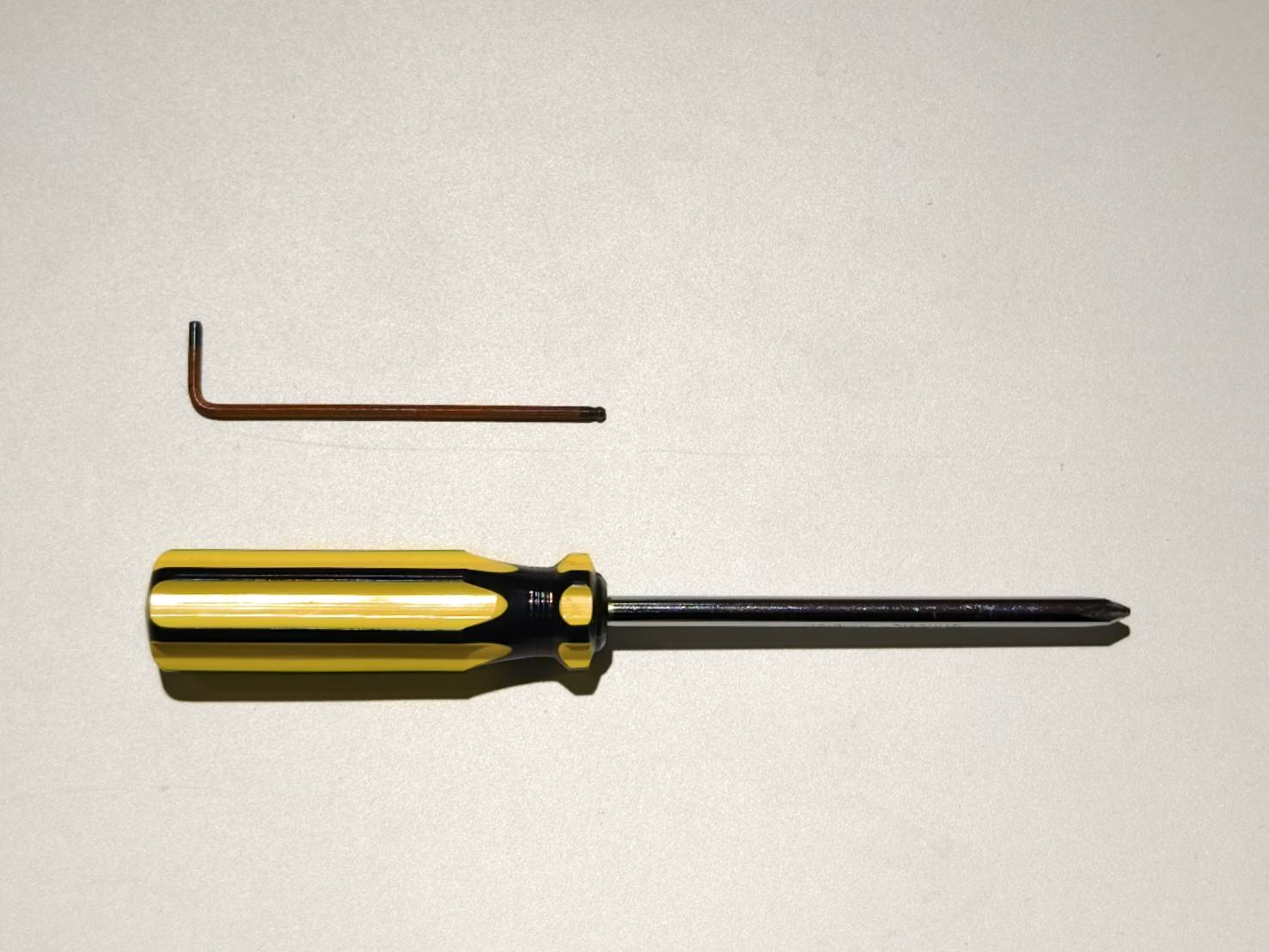

الأدوات
| 1 |
مفتاح ألن 2.5 مم |
| 2 |
مفك براغي فيليبس |
الخطوة 1
أوقف تشغيل الجهاز، وافصل كابل الطاقة.
الخطوة 2
افتح الغطاء الجانبي لمشاهدة الأجزاء الداخلية للجهاز.
-
استخدم مفك براغي فيليبس لفتح الغطاء.
الخطوة 3

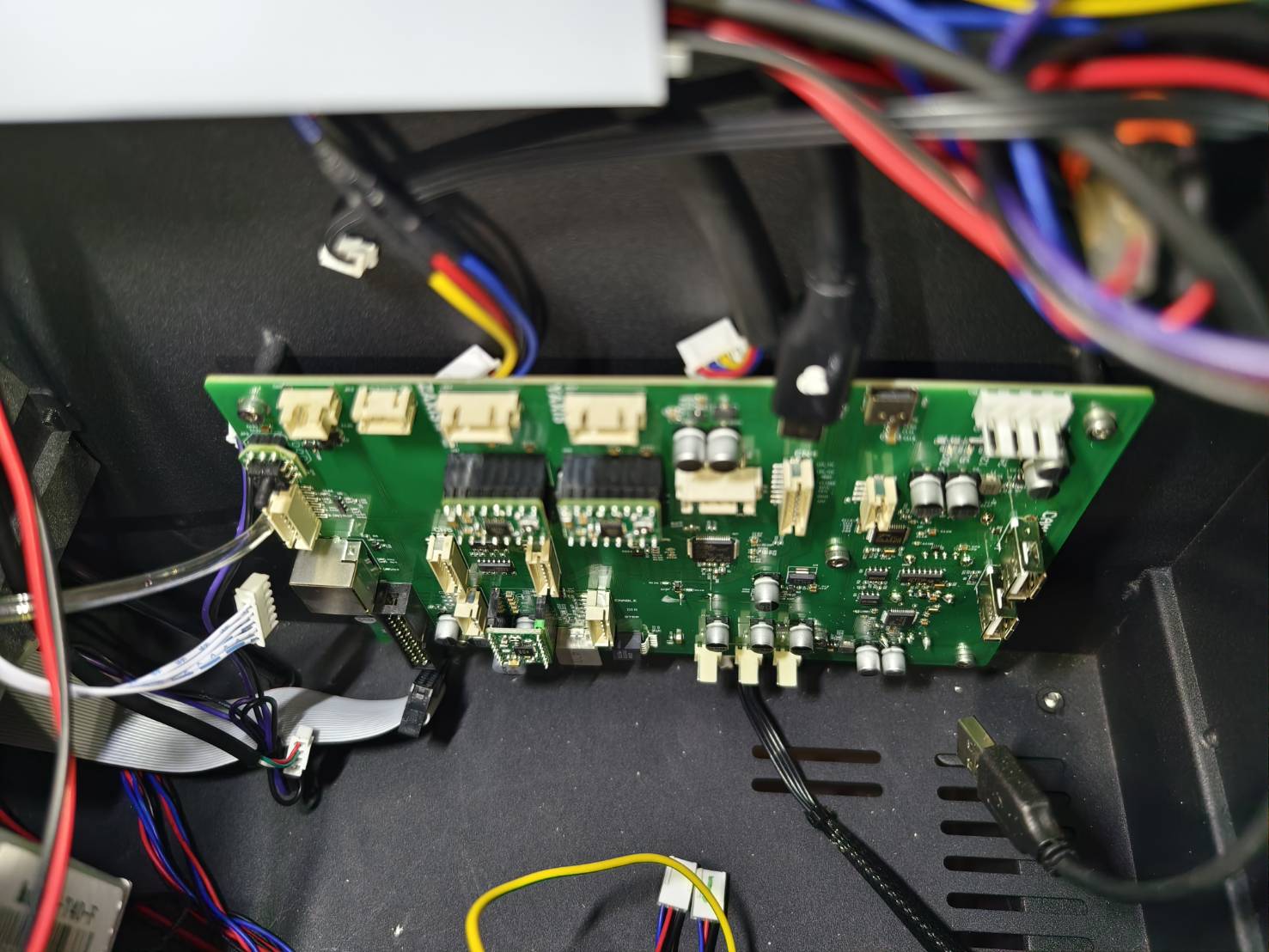

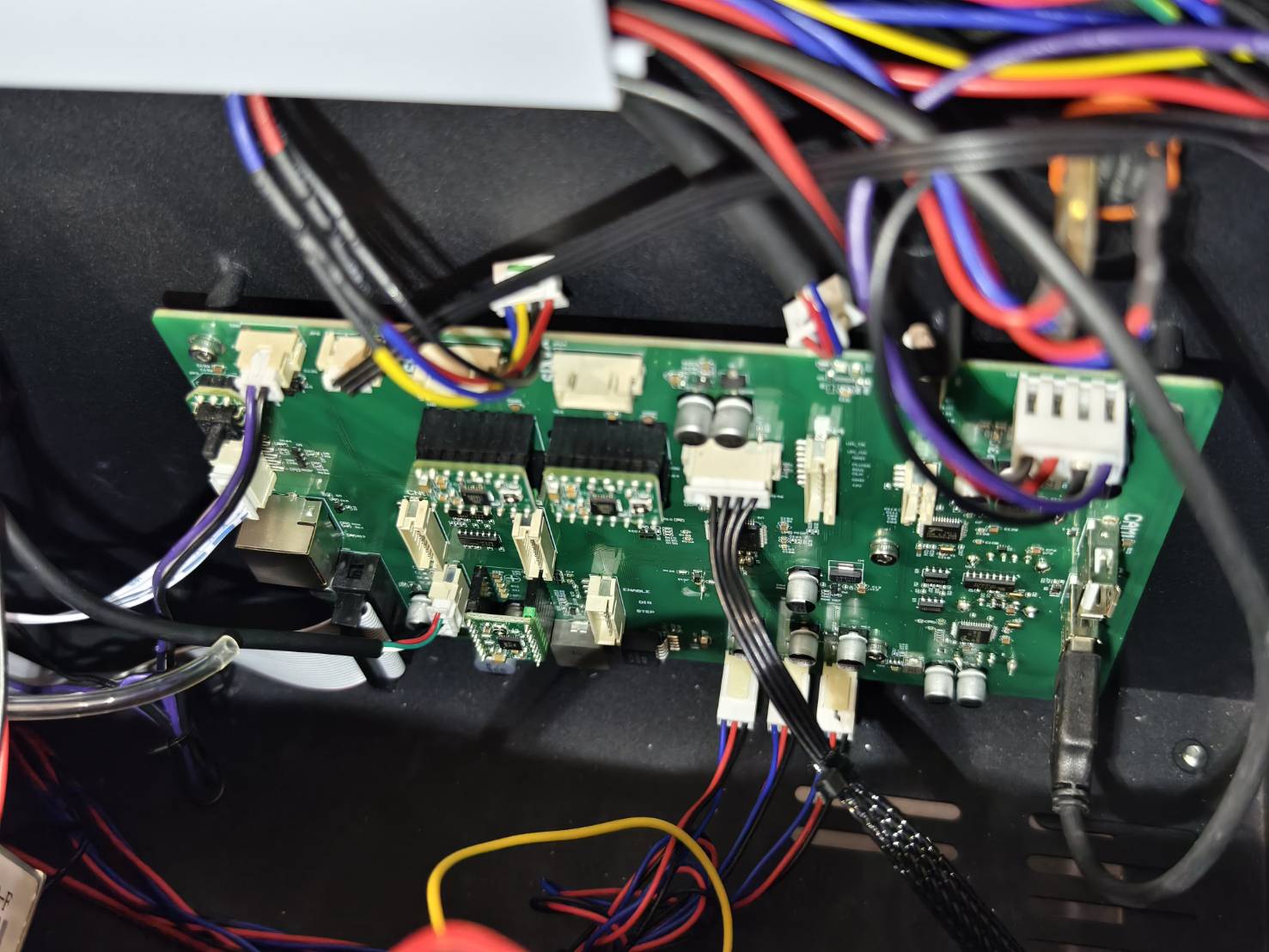

التقط صورًا لتركيب اللوحة الرئيسية بأكملها.
الهدف هو تجنب نسيان مواضع توصيل الكابلات عند تركيب اللوحة الجديدة.
(إذا نسيت موضع توصيل أي كابل، يرجى الرجوع إلى المخطط التوضيحي للإعداد الأحدث. لا تعتمد على الصور أدناه، فقد يختلف إصدار اللوحة الرئيسية.)
الخطوة 4

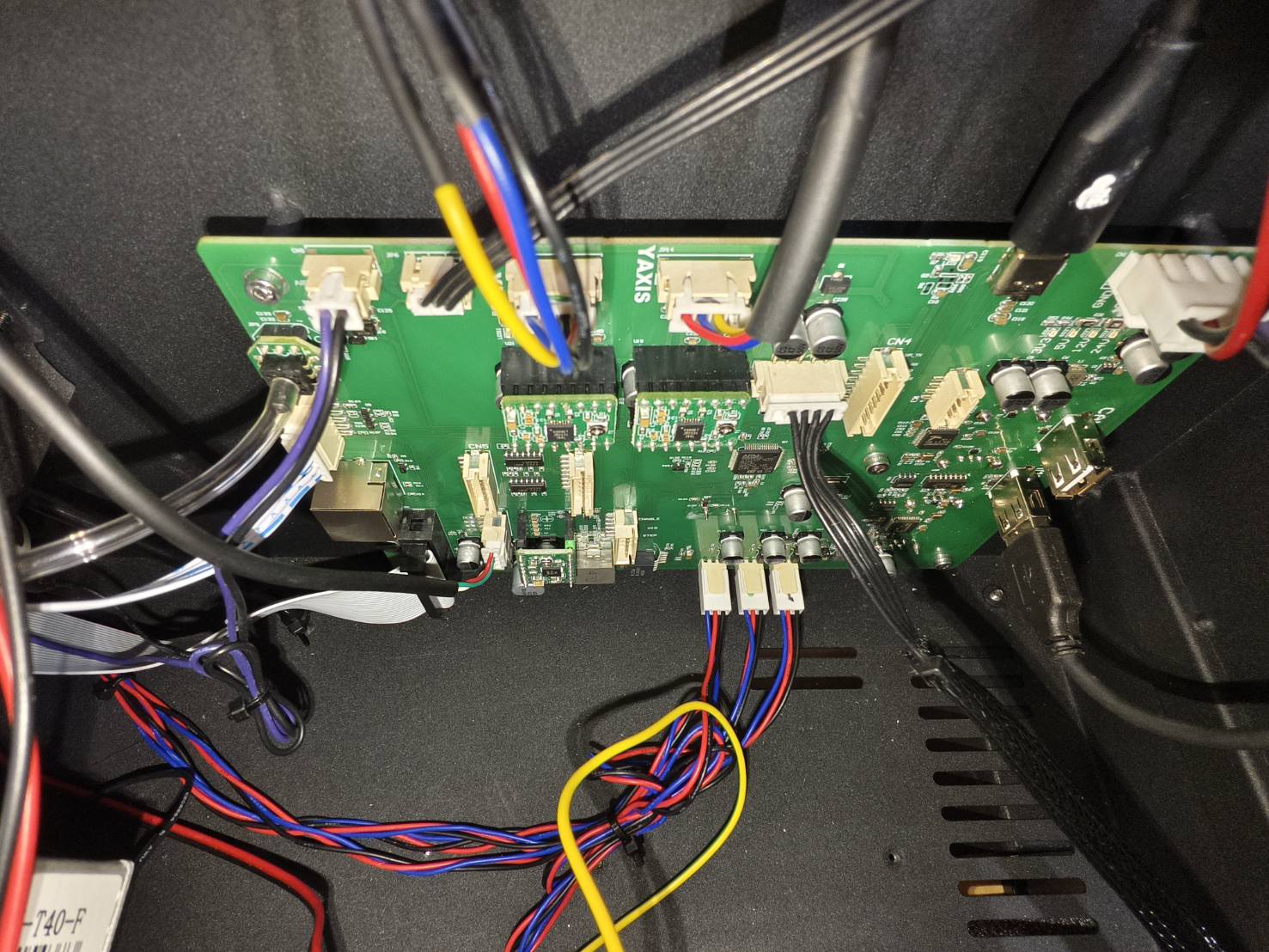

في الجزء العلوي من اللوحة الرئيسية، يوجد كابلان متشابهان. أحدهما لمحرك المحور Z، والآخر لمحرك المحور Y.
لتجنب توصيل هذه الكابلات في المقابس الخاطئة، نوصي بشدة بتمييز الكابلات.

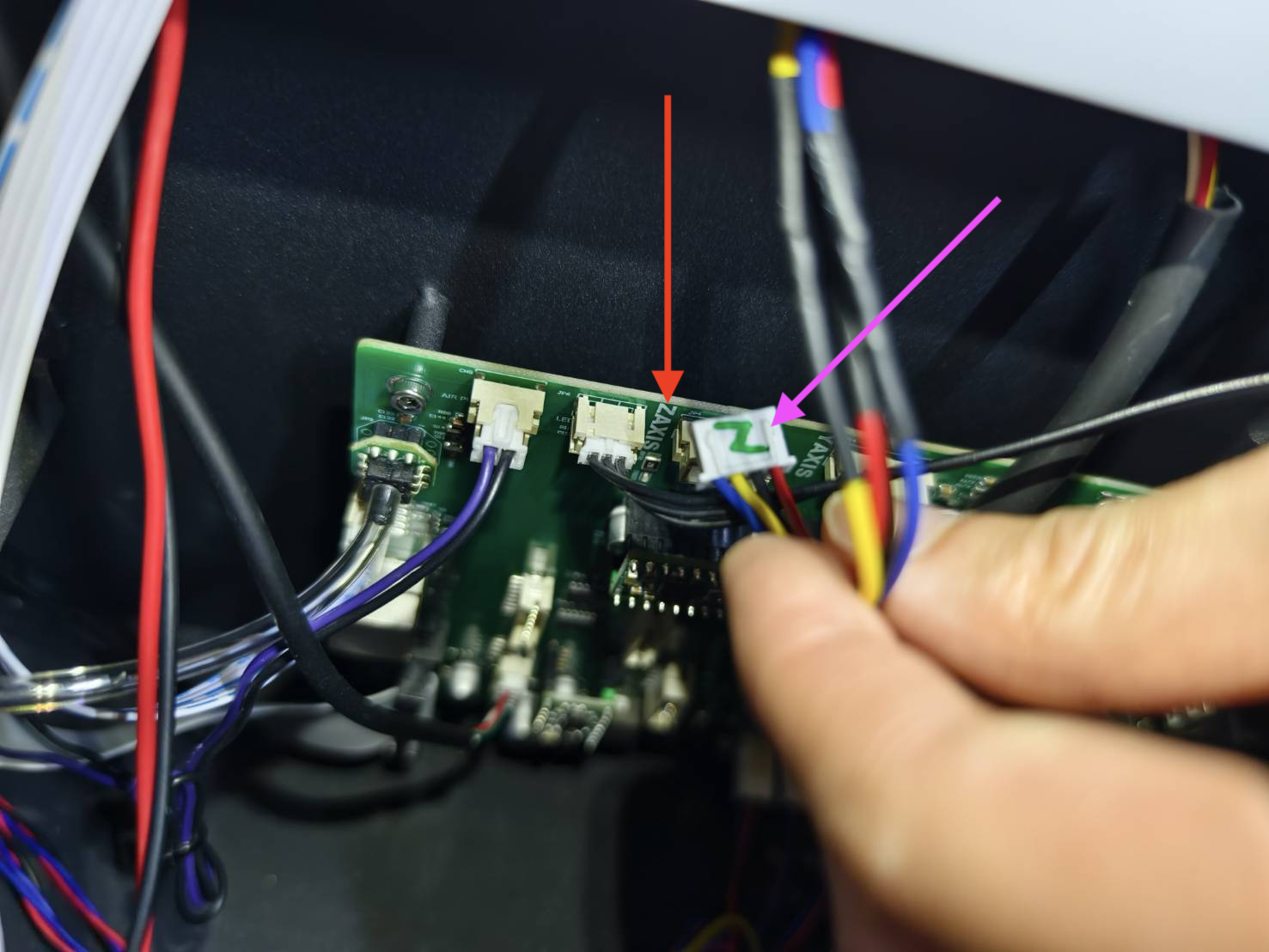

- افصل كابل المحور Z وضع علامة "Z" على الموصل.
توجد علامة لمحرك المحور Z على اللوحة الرئيسية، يمكنك استخدامها لتحديد موضع توصيل كابل المحور Z على اللوحة الرئيسية الجديدة.

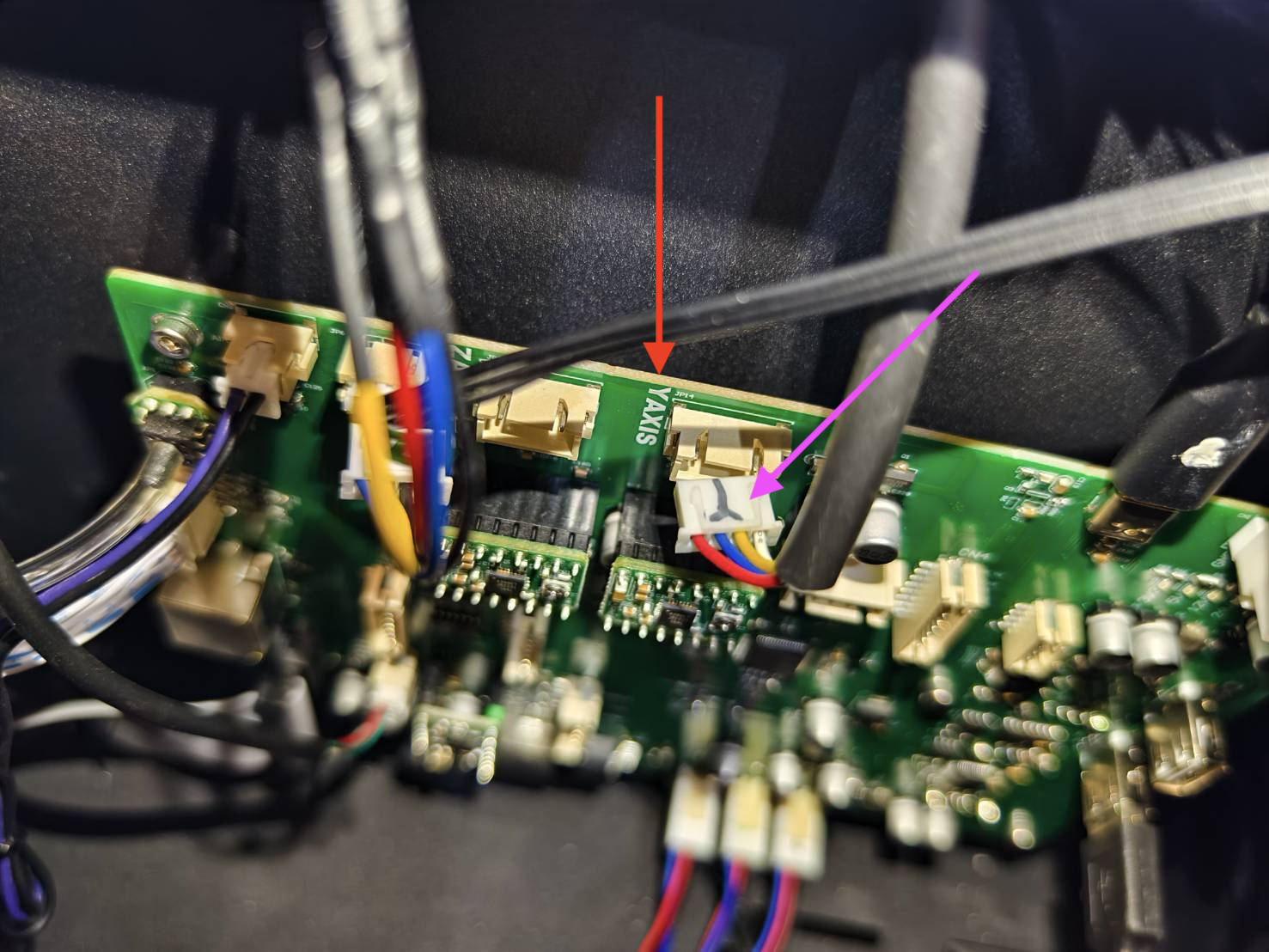

- افصل كابل المحور Y وضع علامة "Y" على الموصل.
توجد علامة لمحرك المحور Y على اللوحة الرئيسية، يمكنك استخدامها لتحديد موضع توصيل كابل المحور Y على اللوحة الرئيسية الجديدة.
الخطوة 5

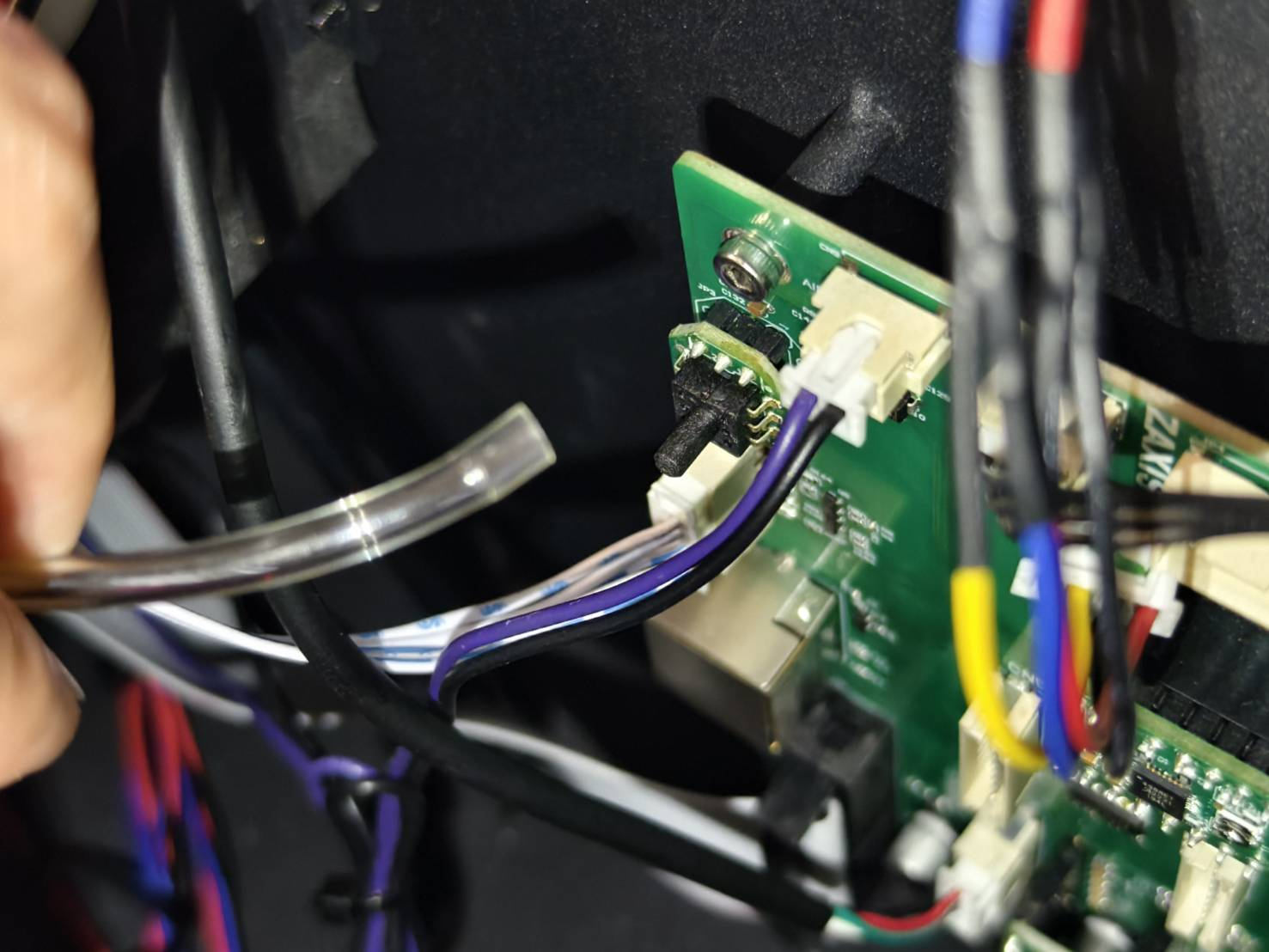

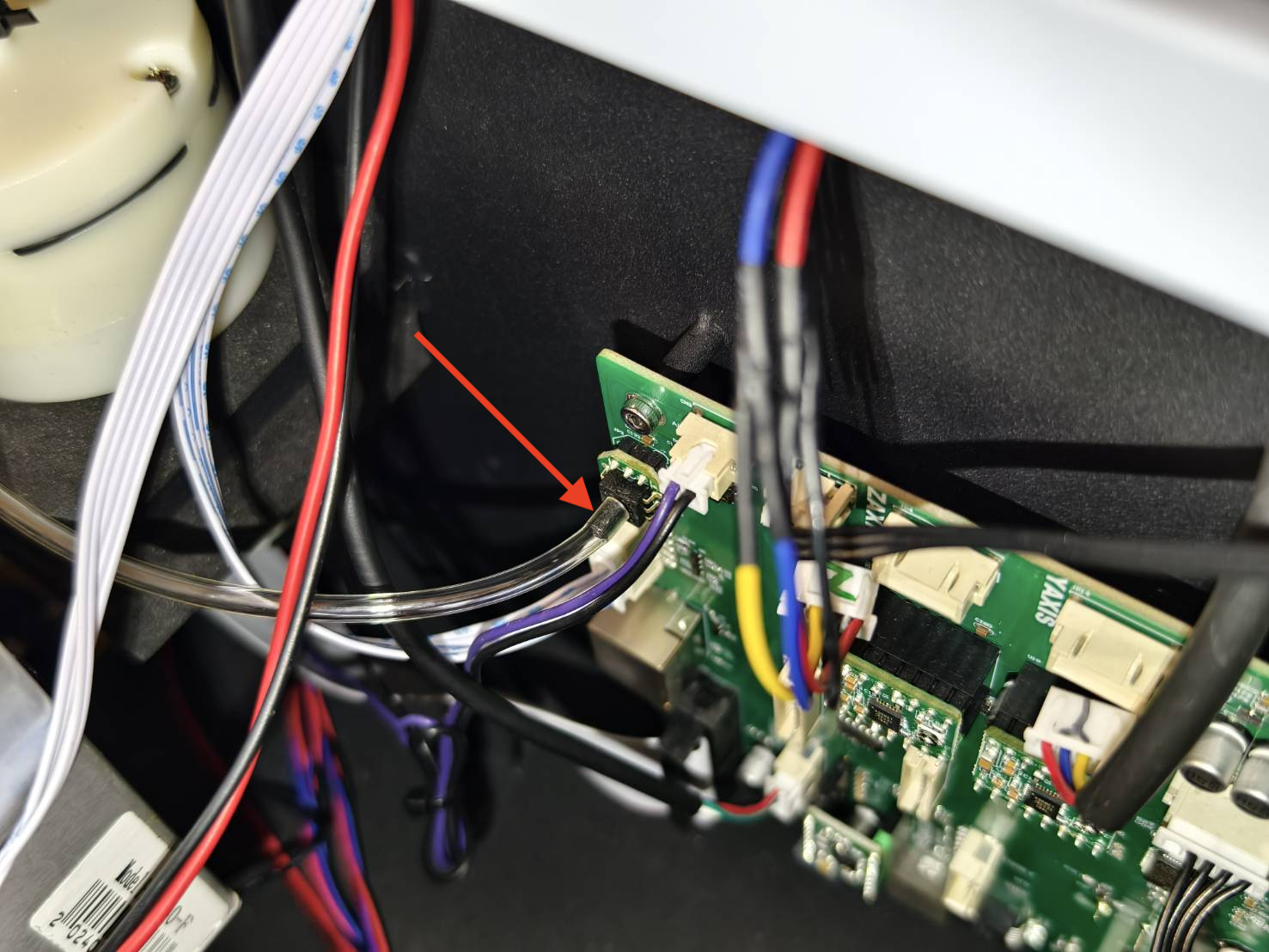

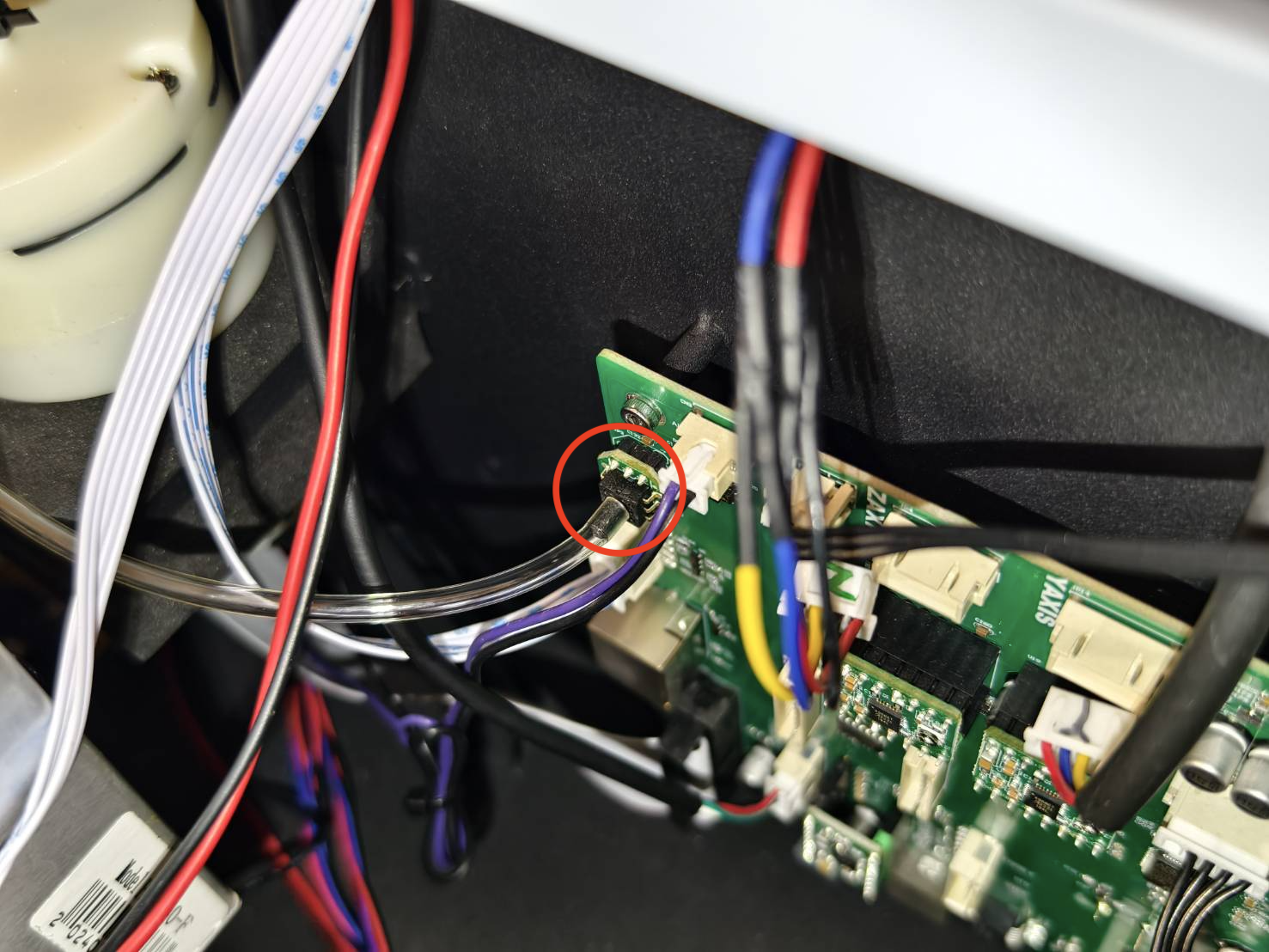

افصل أنبوب الهواء الموجود في الجزء العلوي الأيسر من اللوحة الرئيسية.
الخطوة 6
افصل جميع الكابلات الأخرى المتصلة باللوحة الرئيسية.
الخطوة 7

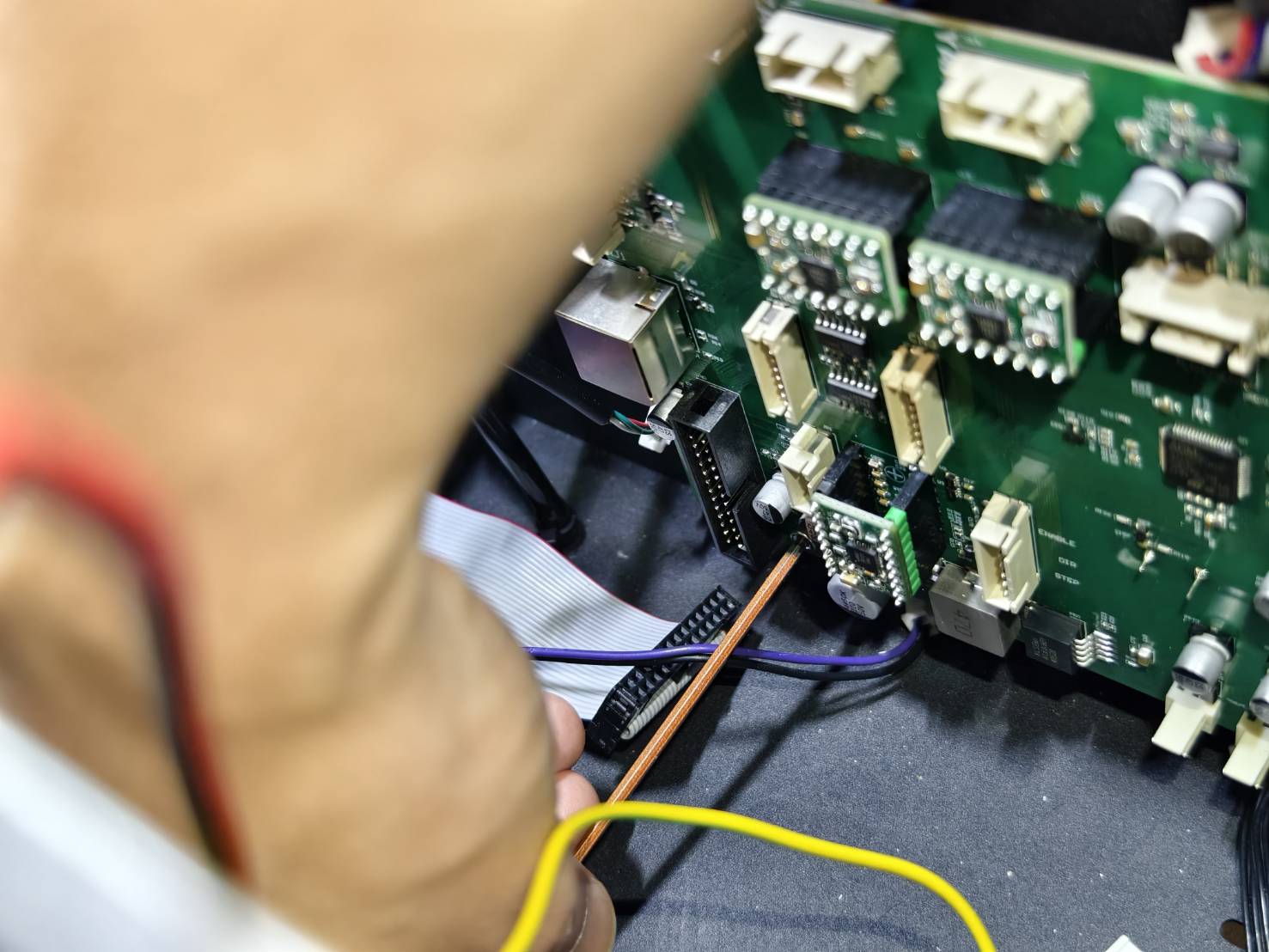

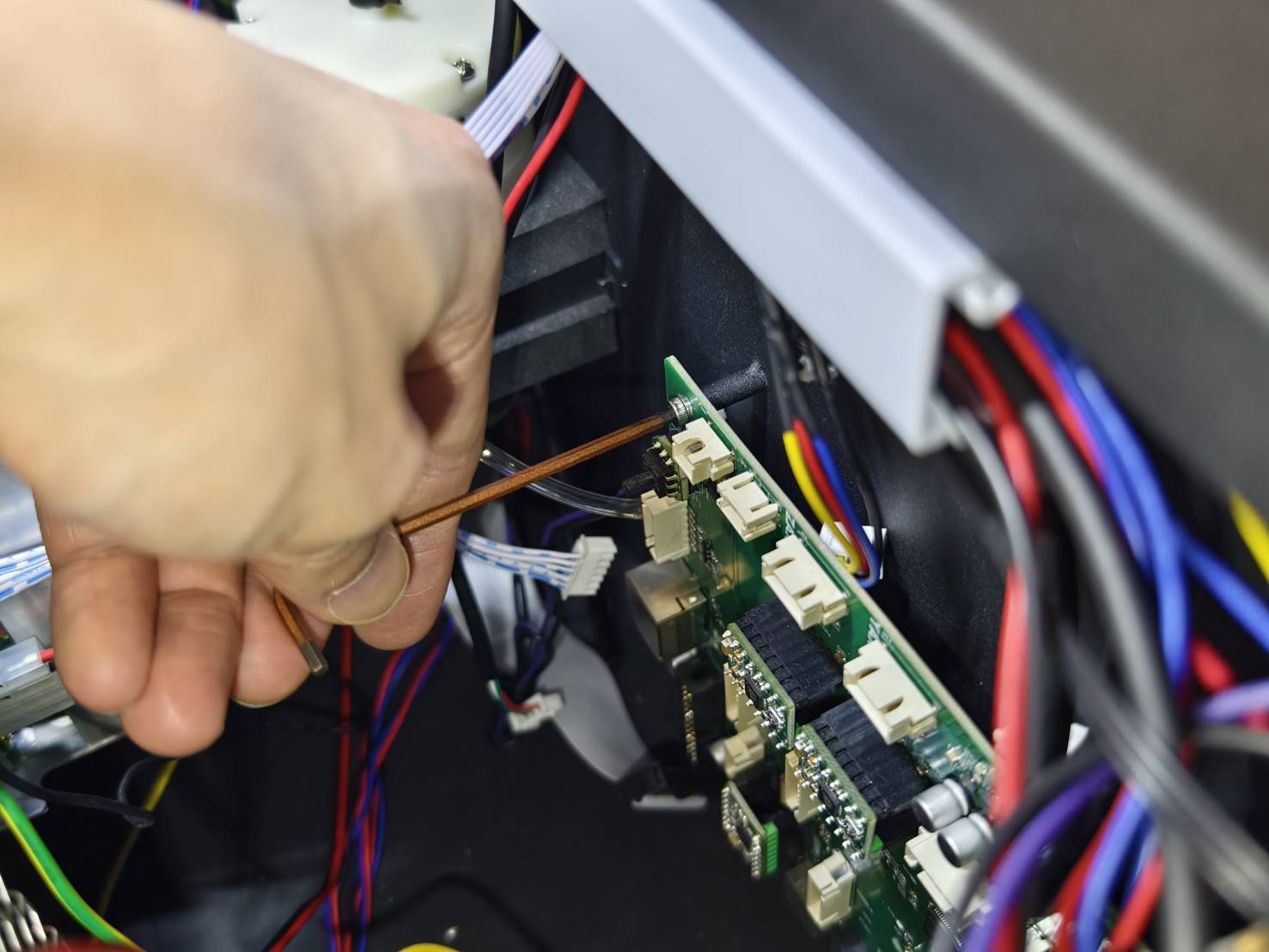

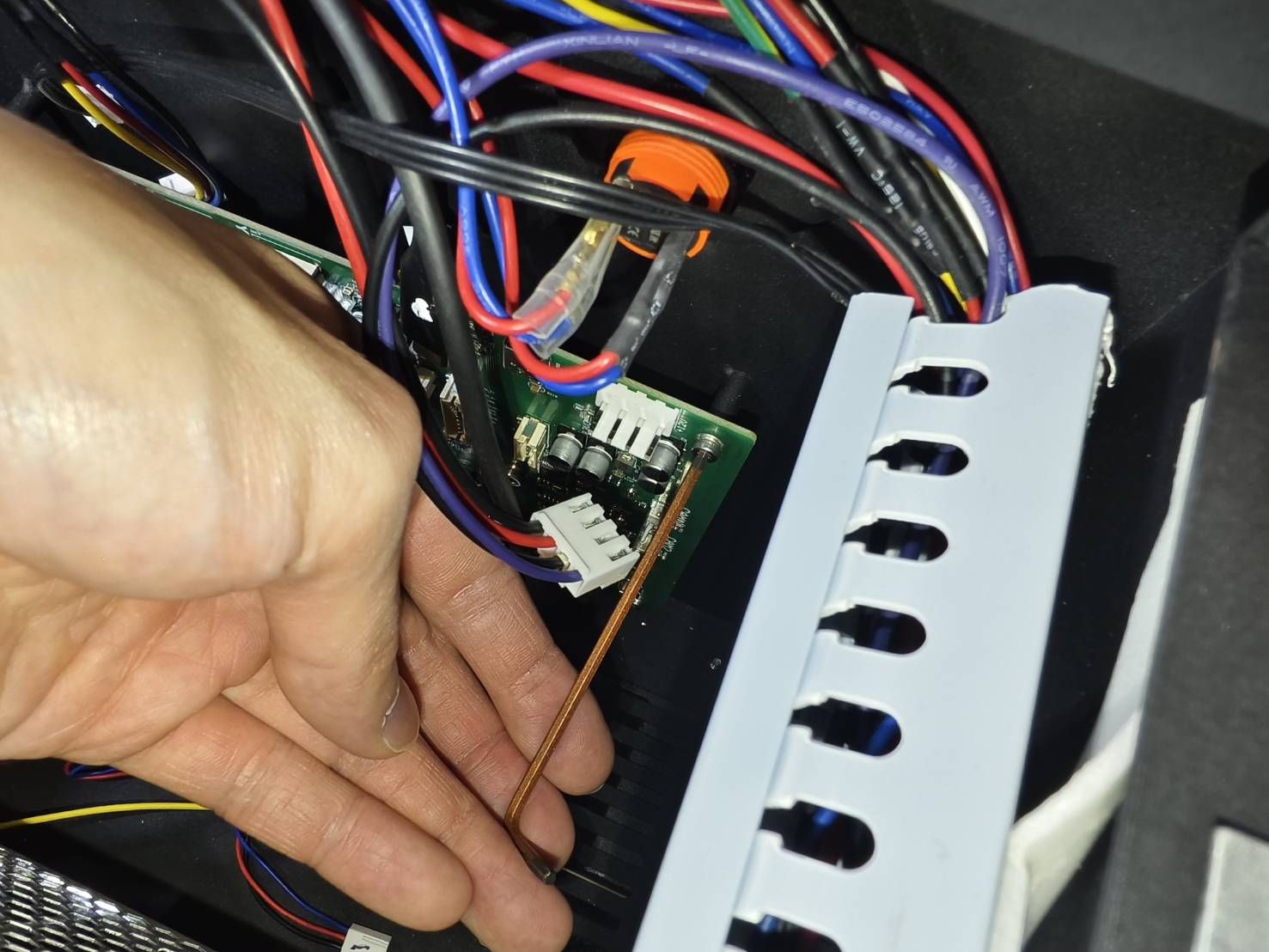

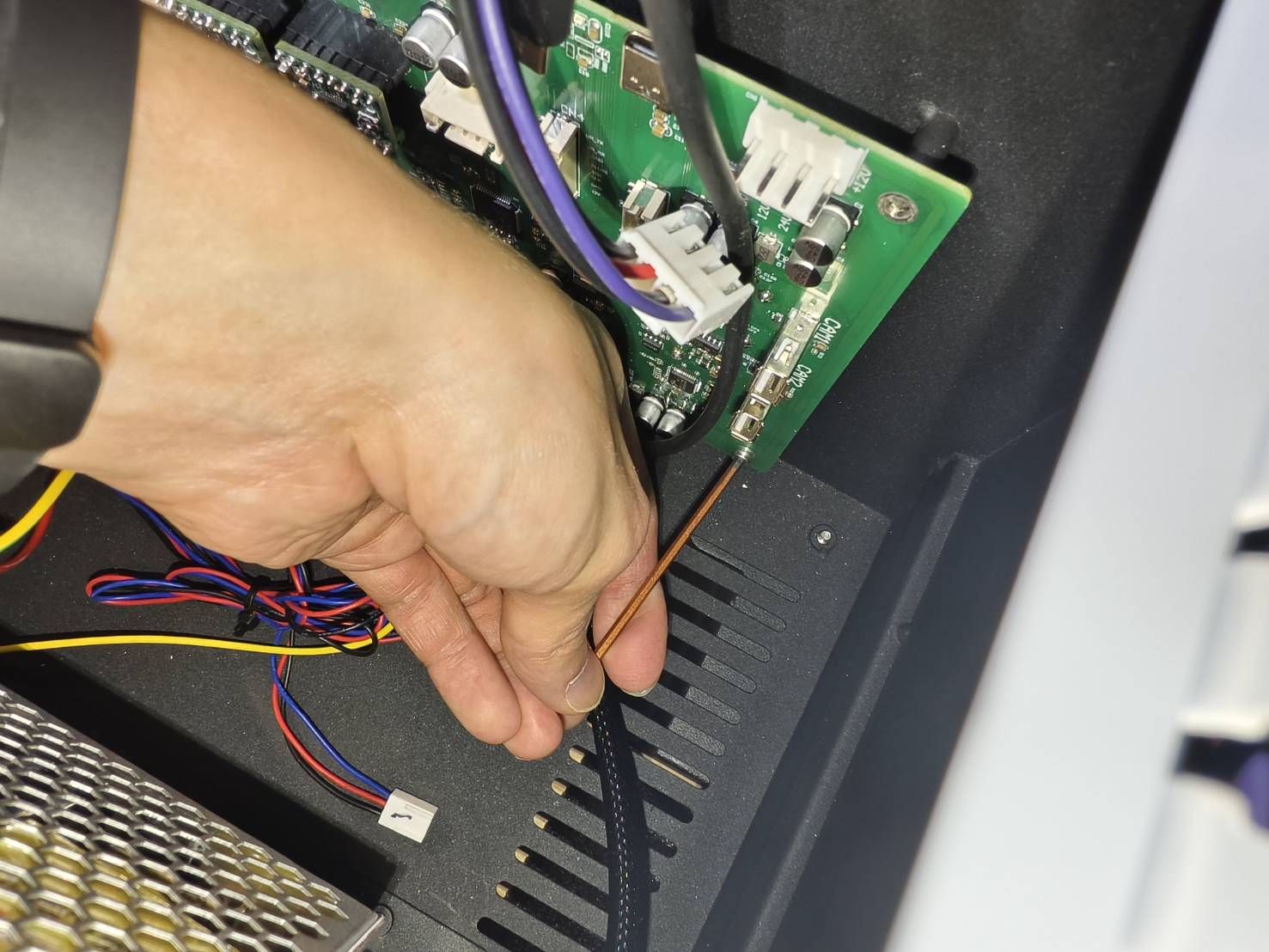

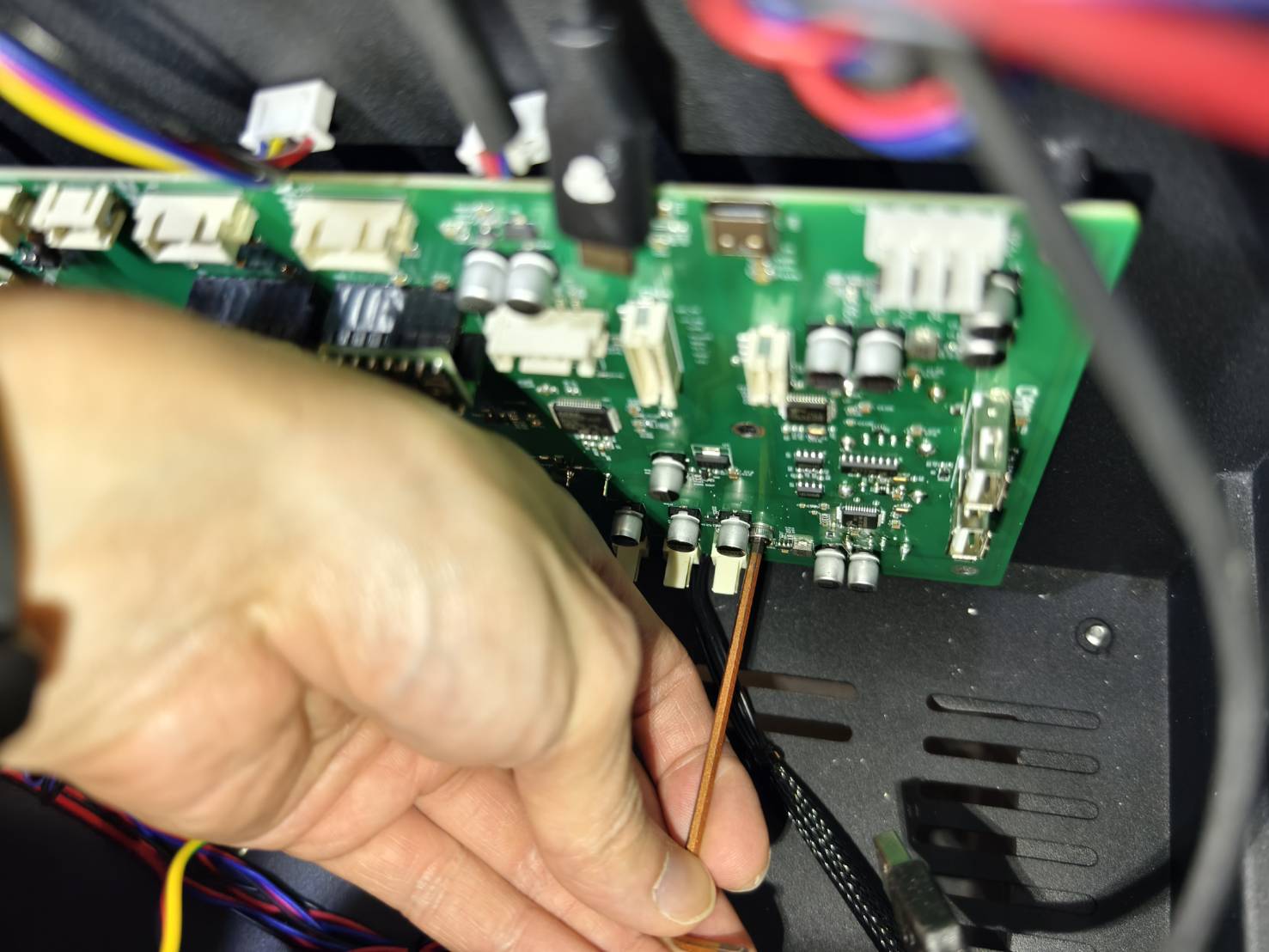

قم بفك البراغي المثبتة للوحة الرئيسية. (6 براغي سداسية مقاس 2.5 مم)

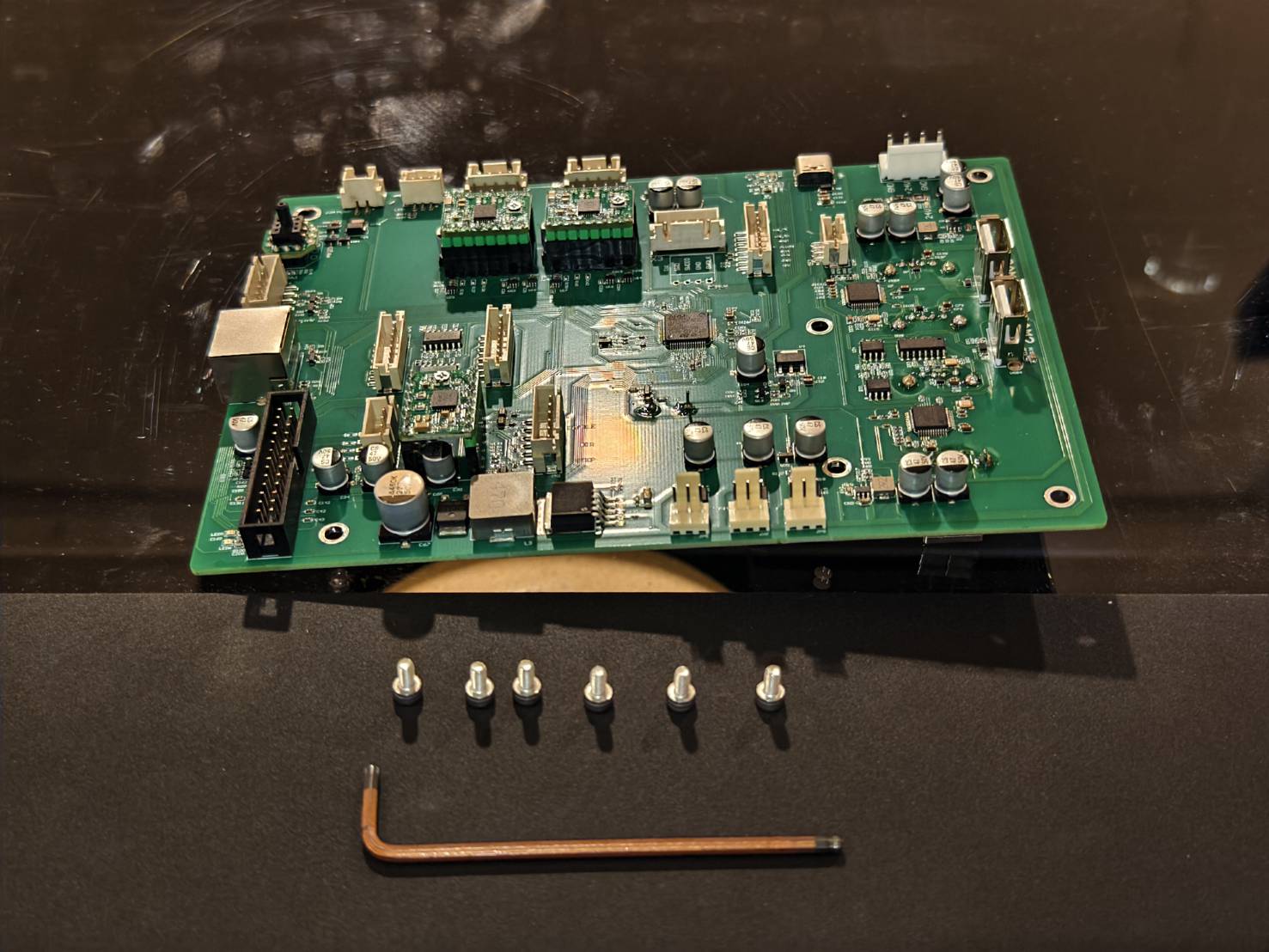

يمكن بعد ذلك إزالة اللوحة الرئيسية بالكامل من الجهاز.
- أعلى اليسار
- أسفل اليسار
- أعلى اليمين
- أسفل اليمين
- أعلى المنتصف
- أسفل المنتصف
- يمكن بعد ذلك إزالة اللوحة الرئيسية من الجهاز.
الخطوة 8

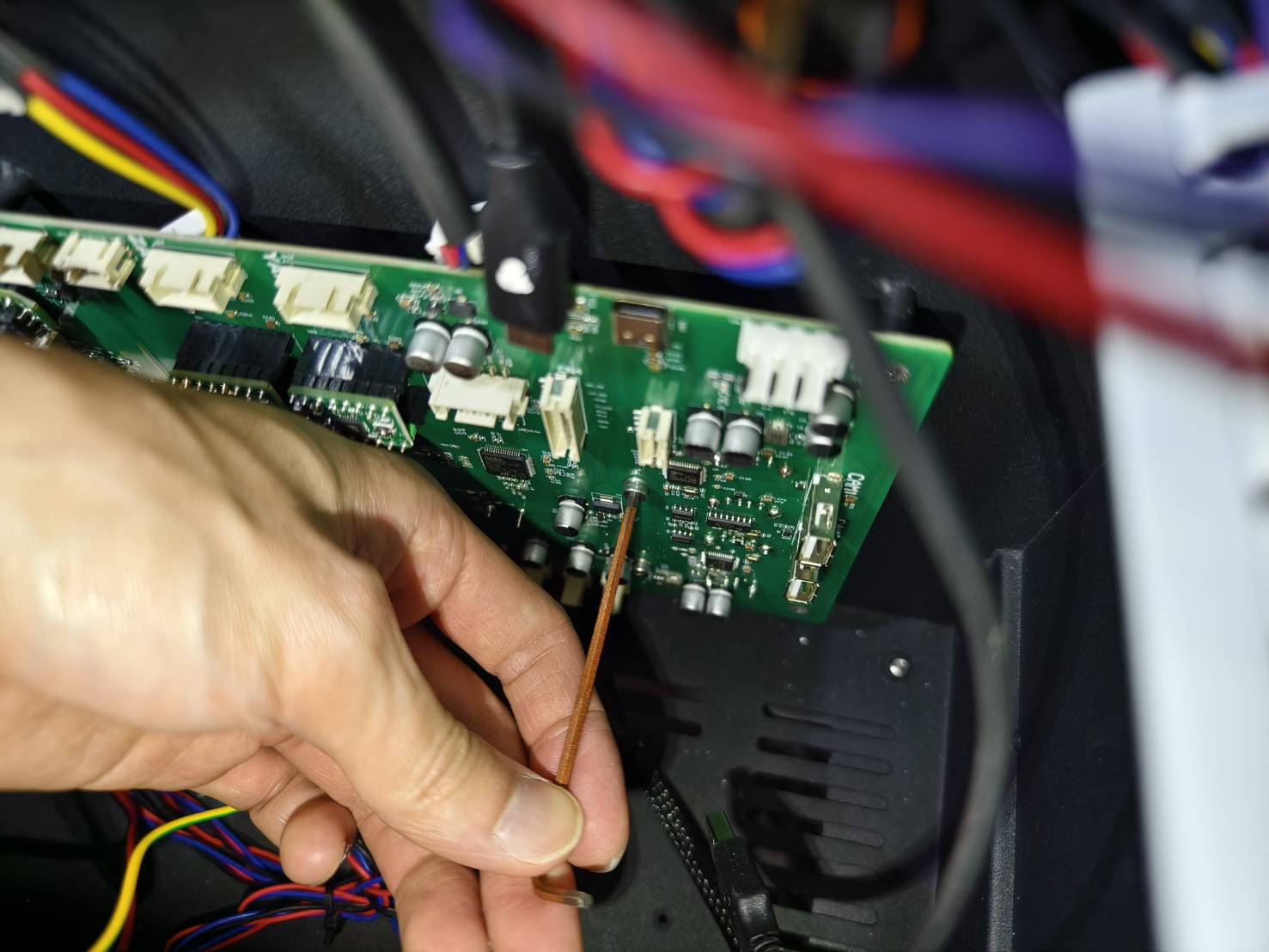

قم بتركيب اللوحة الرئيسية الجديدة عن طريق ربط البراغي السداسية مقاس 2.5 مم.
تأكد من أن مقابس محرك المحور Z والمحور Y ستكون في الأعلى عند التركيب.
الخطوة 9
أعد توصيل كابلات محرك المحور Z ومحرك المحور Y.
- توجد علامة لمحرك المحور Z على اللوحة الرئيسية، يمكنك استخدامها لتحديد موضع توصيل كابل المحور Z على اللوحة الرئيسية الجديدة.
- توجد علامة لمحرك المحور Y على اللوحة الرئيسية، يمكنك استخدامها لتحديد موضع توصيل كابل المحور Y على اللوحة الرئيسية الجديدة.
الخطوة 10

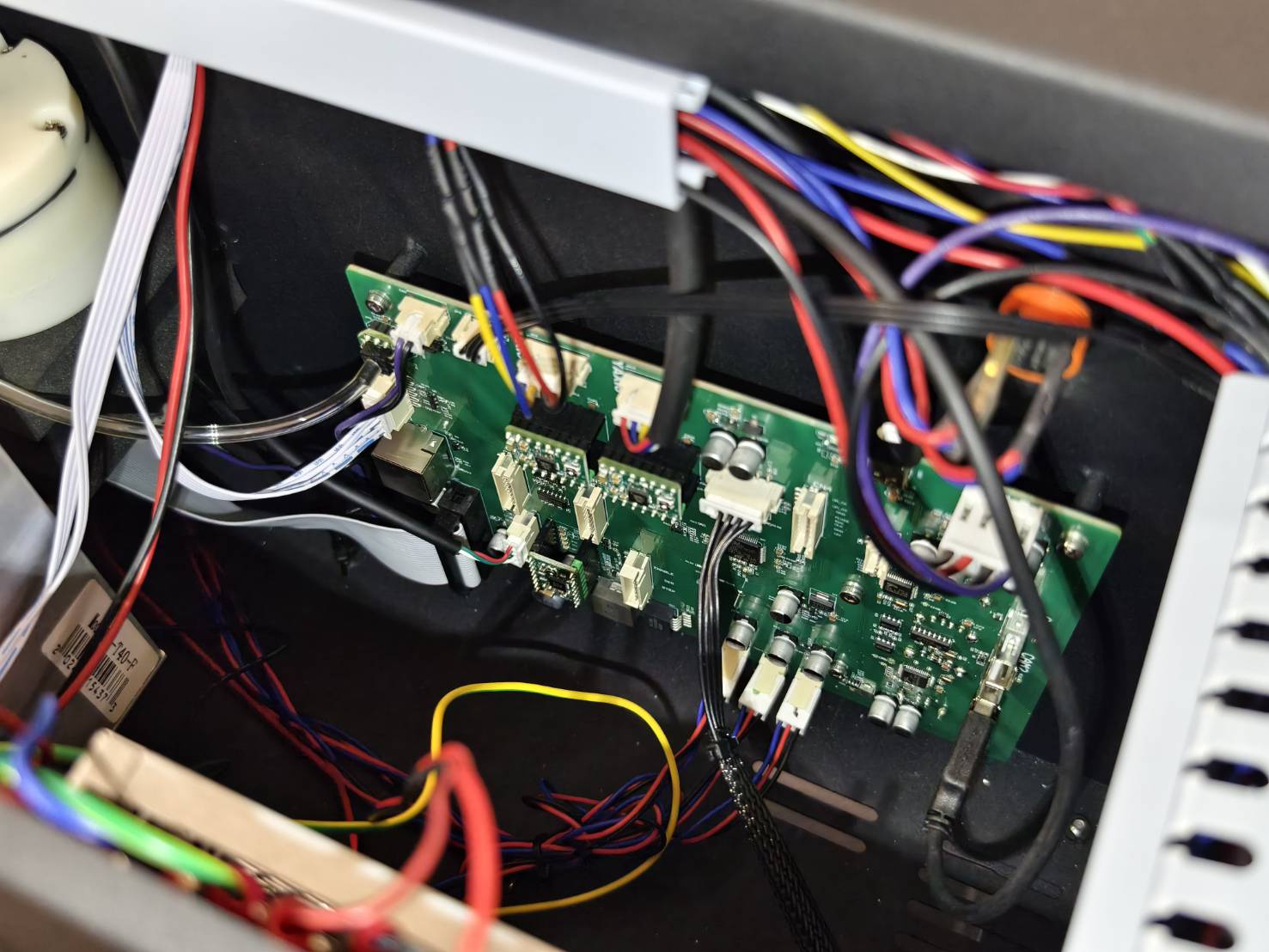

أعد توصيل جميع الكابلات الأخرى.
(إذا نسيت موضع توصيل أي كابل، يرجى الرجوع إلى المخطط التوضيحي للإعداد الأحدث. لا تعتمد على الصور أدناه، فقد يختلف إصدار اللوحة الرئيسية.)
الخطوة 11
تأكد من توصيل أنبوب الهواء بإحكام وبشكل آمن.
الخطوة 12
أغلق الغطاء الجانبي وشد البرغي.
