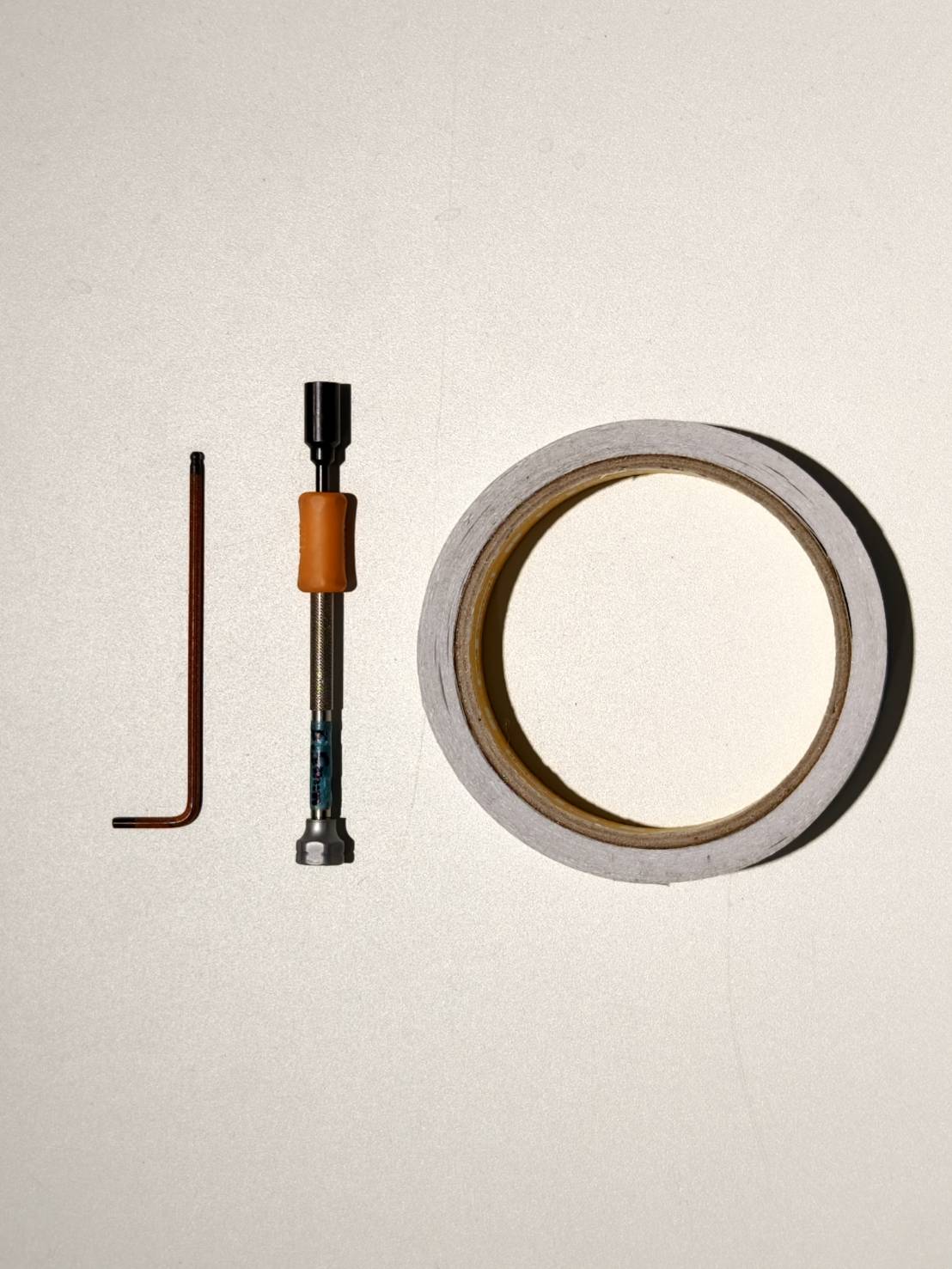

الأدوات
| 1 |
مفتاح ألن 2.5 مم |
| 2 |
مفك برأس مقبس 5.5 مم |
| 3 |
شريط لاصق ذو وجهين |
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2

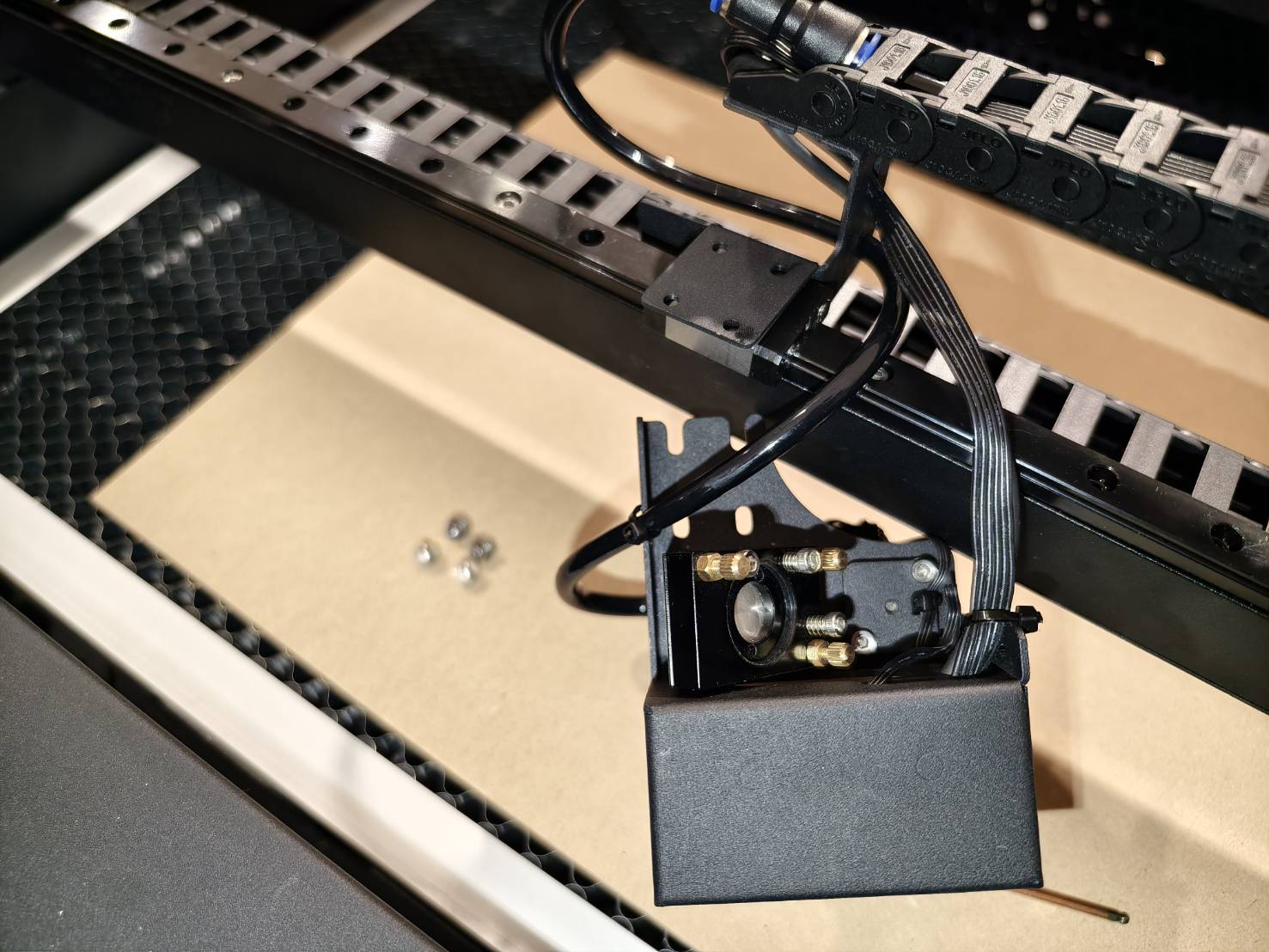

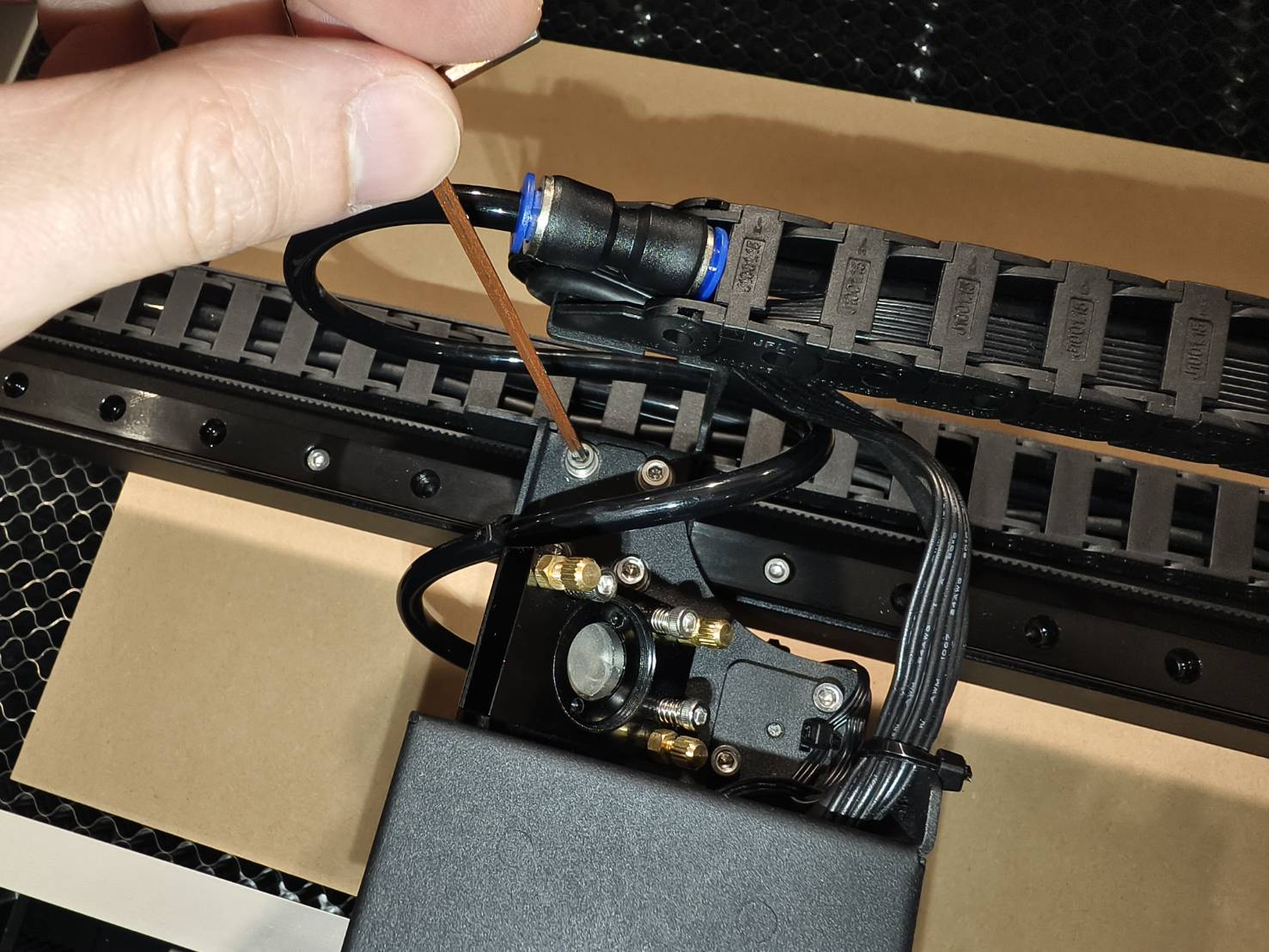

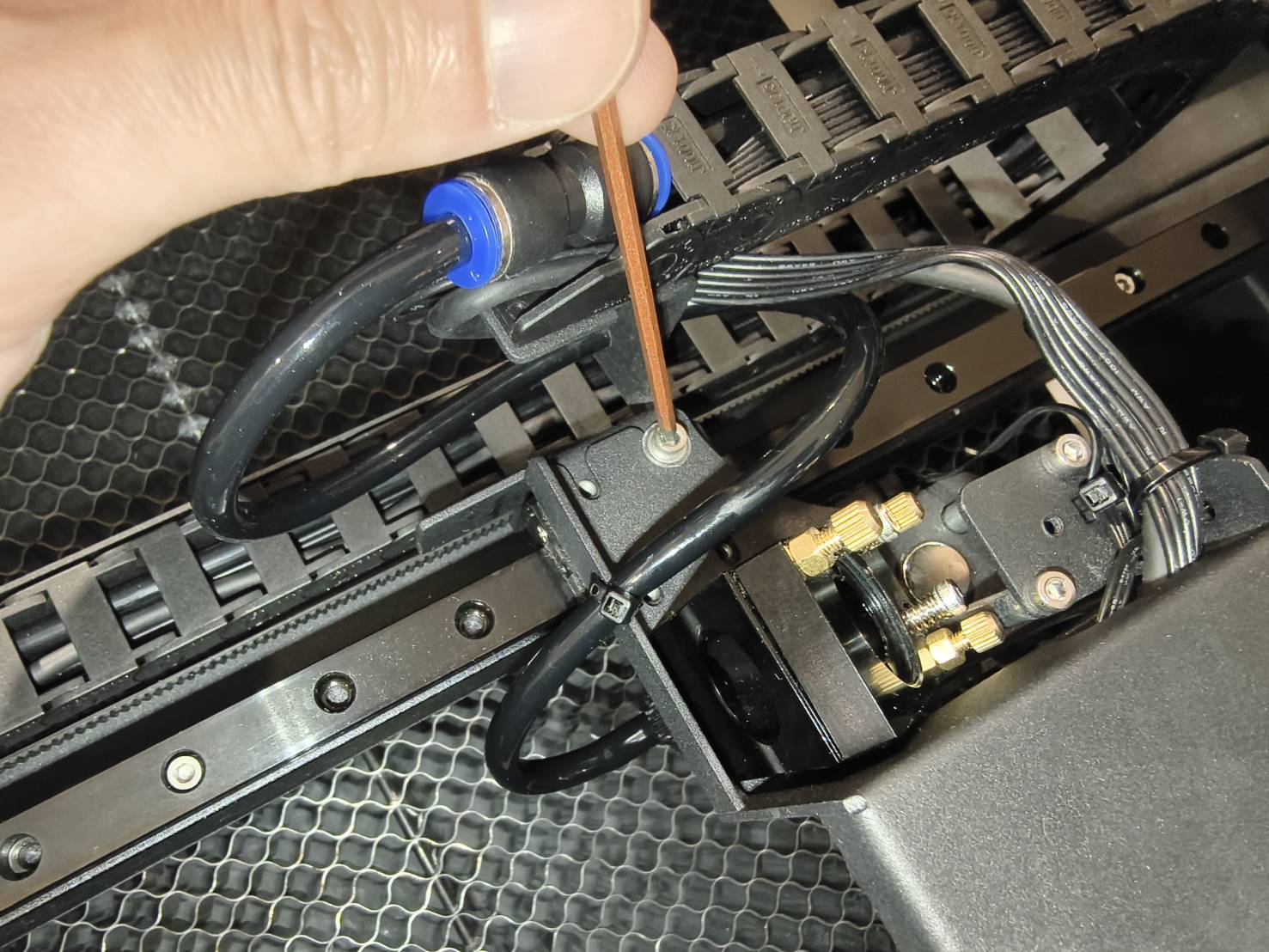

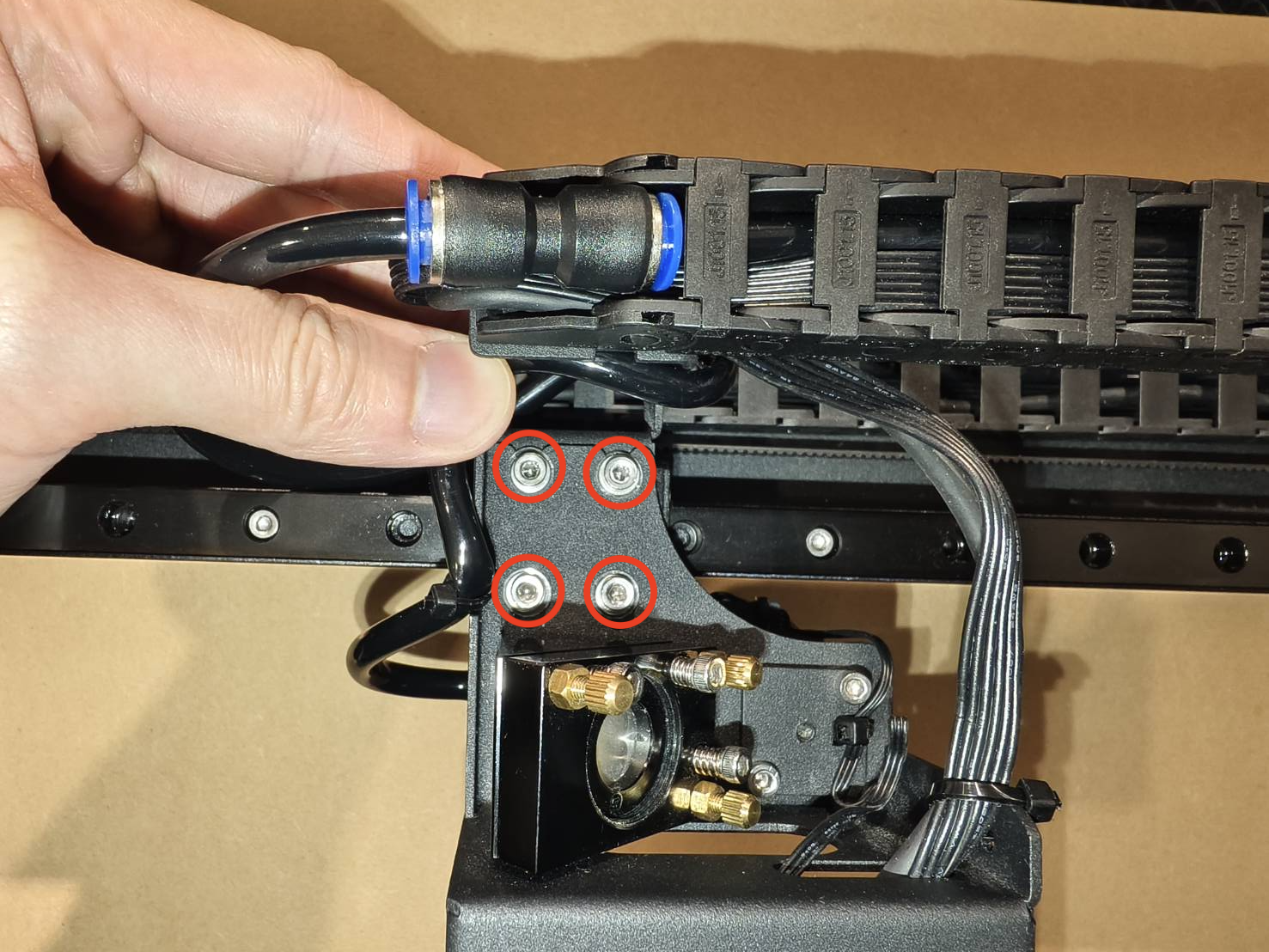

- افتح غطاء الباب لفك هذه البراغي. (مفتاح سداسي 2.5 مم × 4 قطع)
- يمكن بعد ذلك فك مجموعة رأس الليزر من النظام.

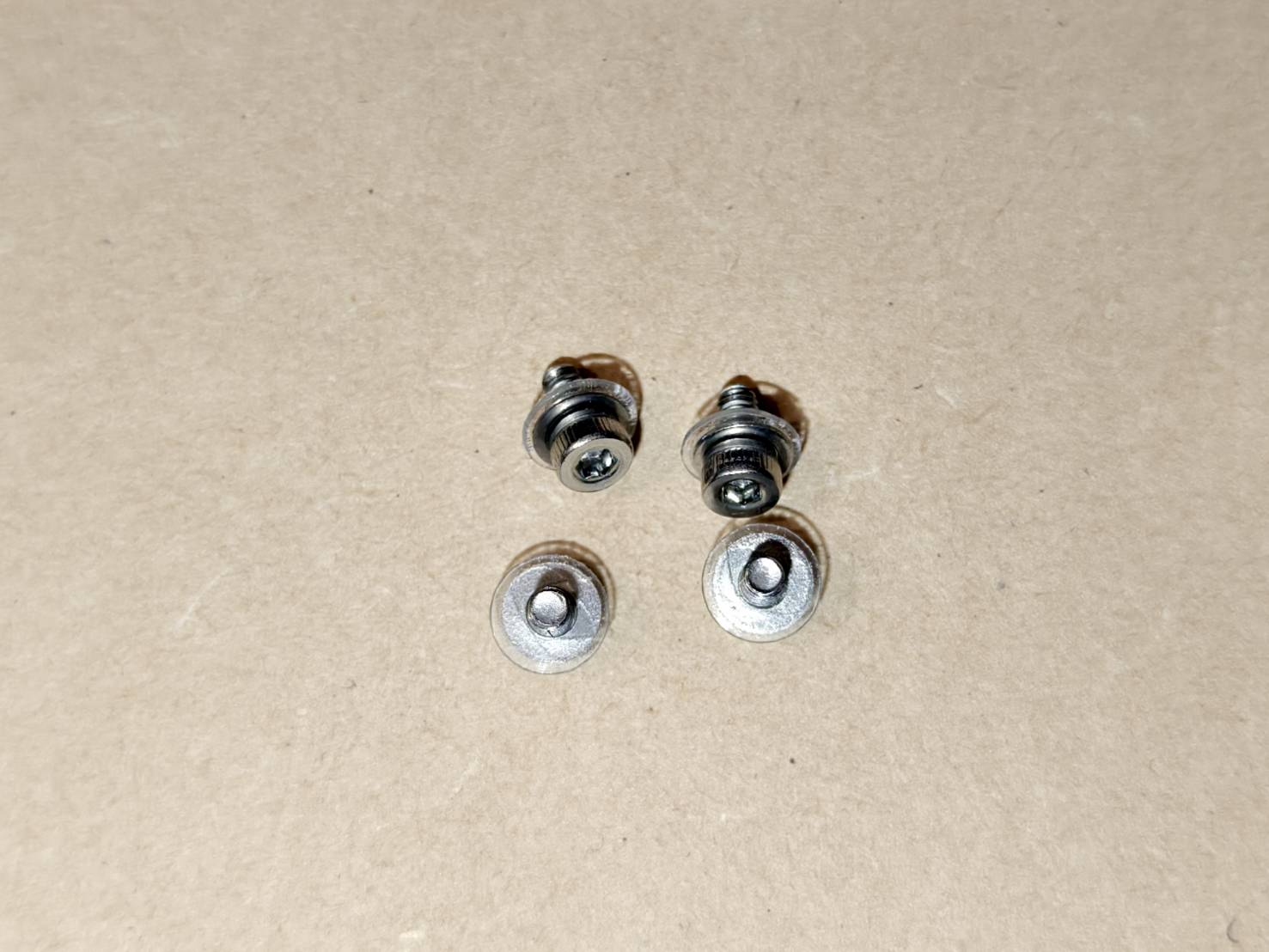

يرجى الاحتفاظ بالبراغي والحلقات بعناية للاستخدام لاحقًا.
الخطوة 3

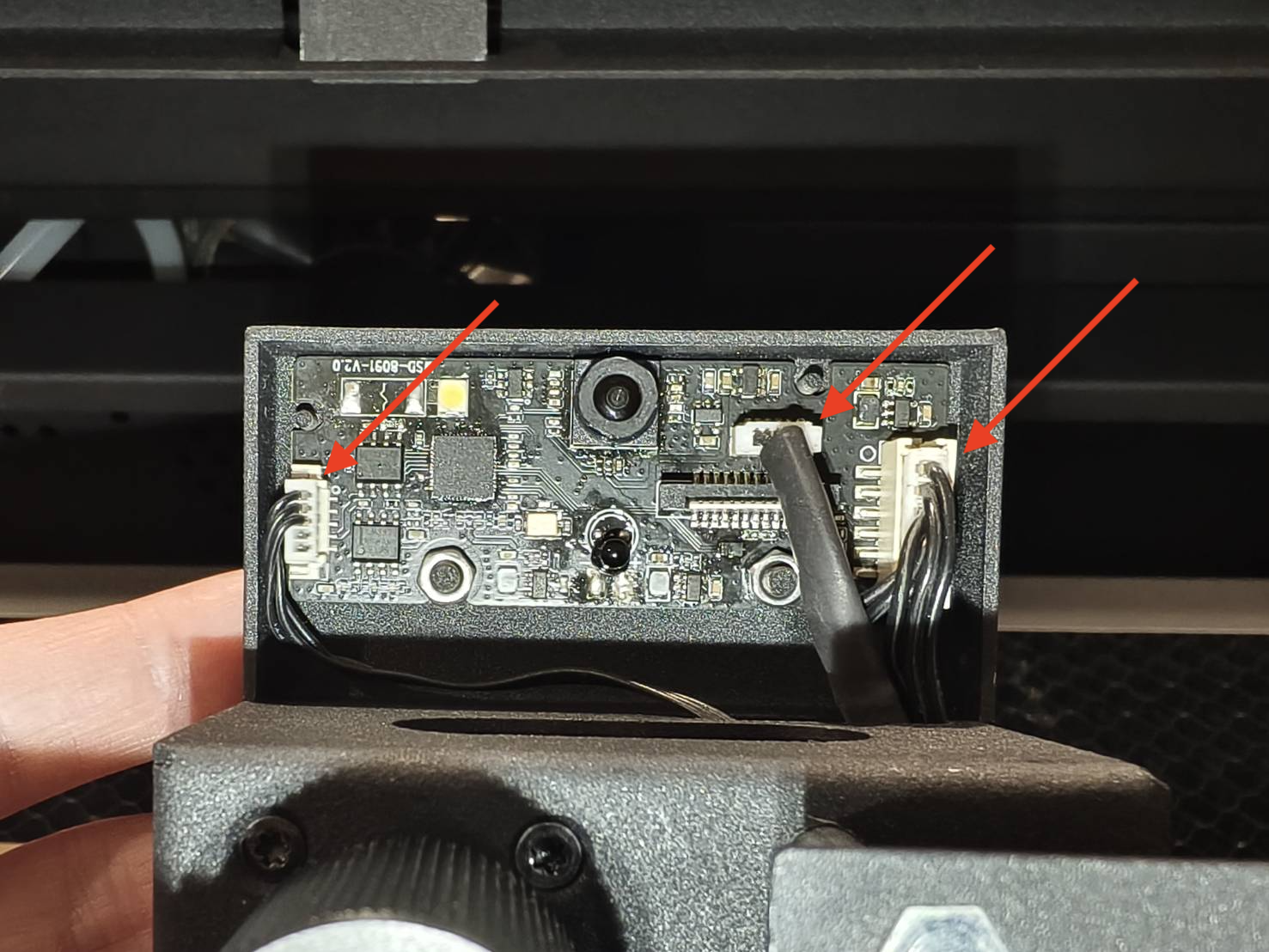

افصل الكابلات الموصلة باللوحة.
الخطوة 4

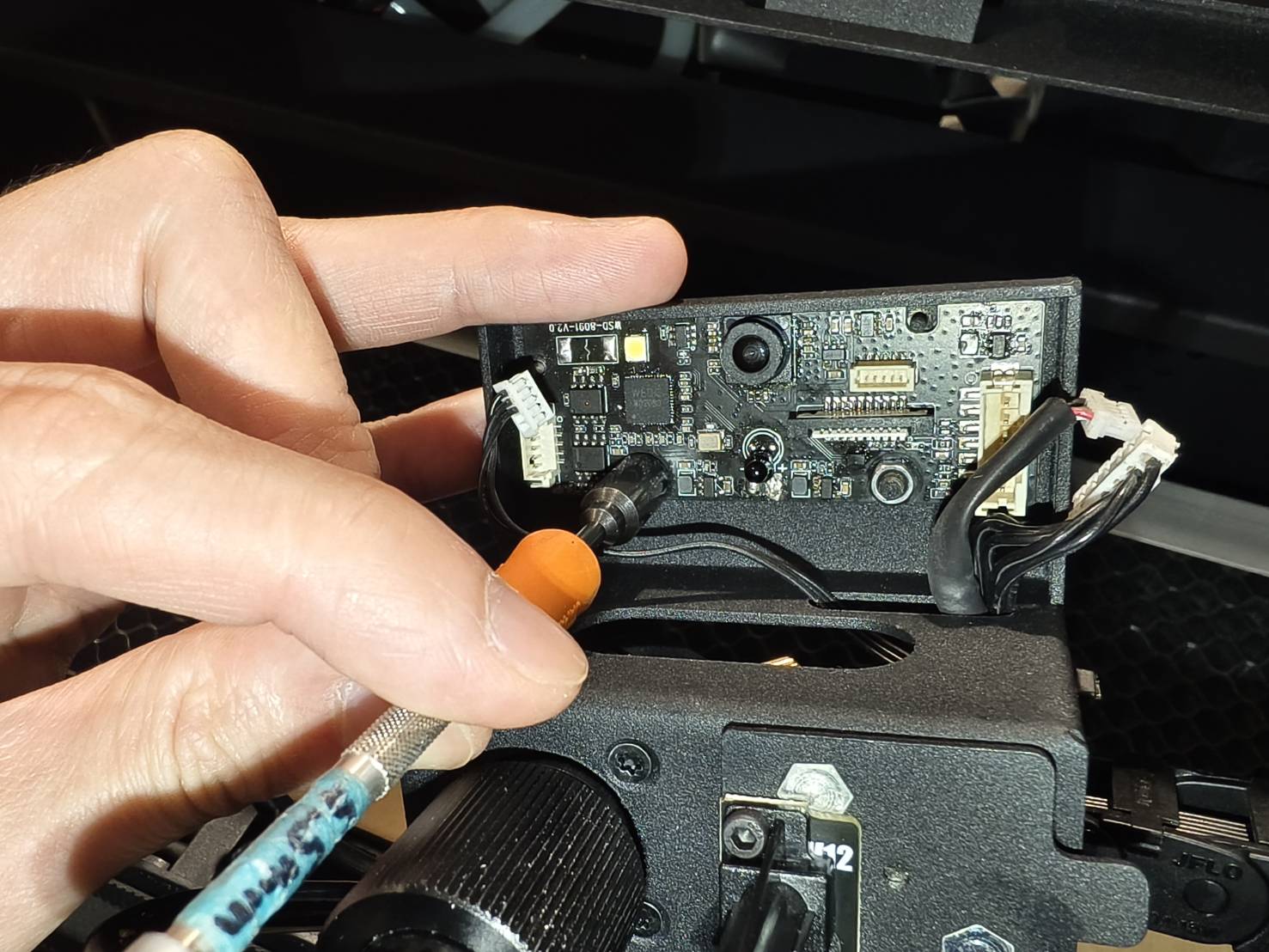

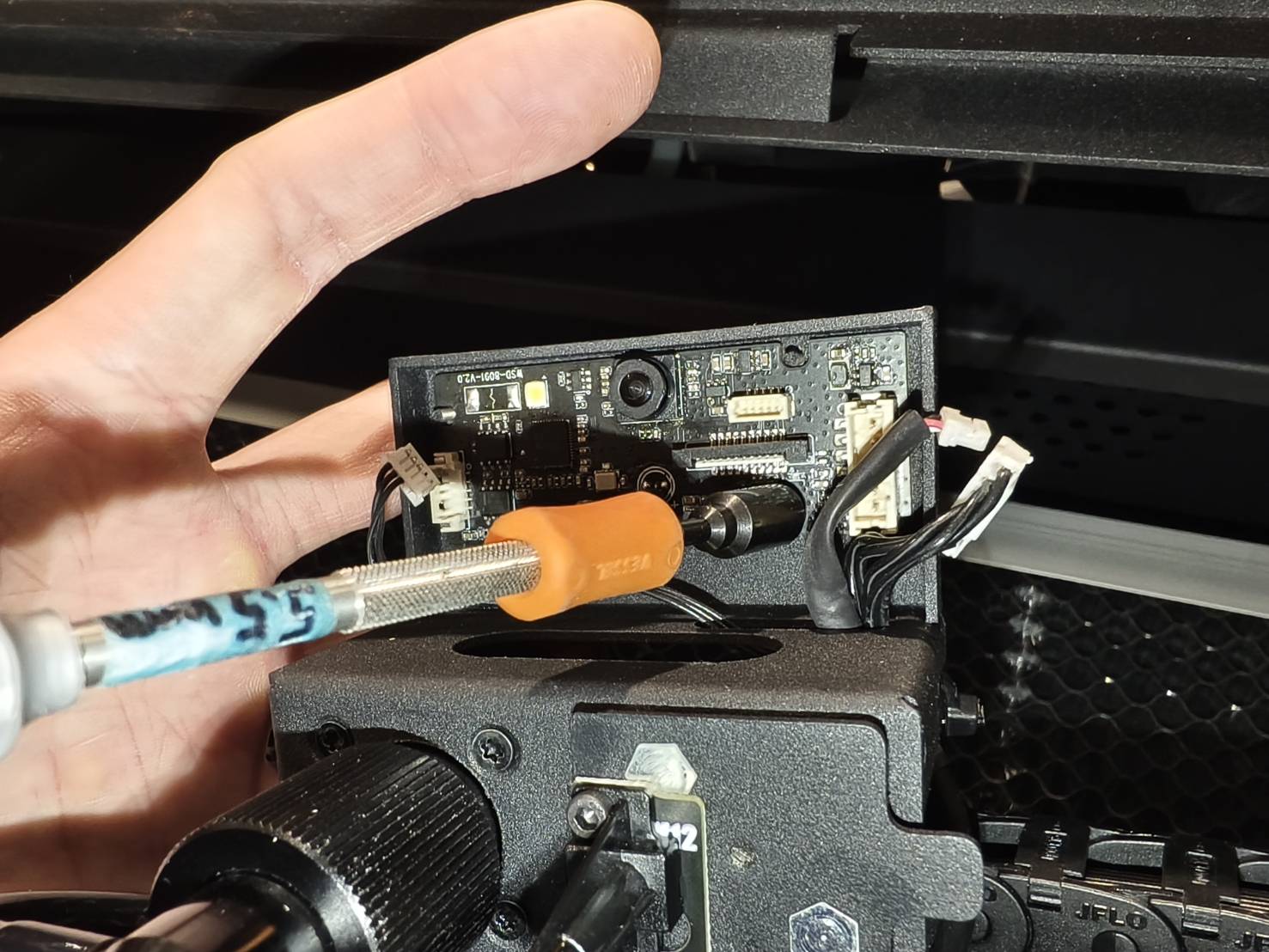

- قم بإزالة الصواميل المثبتة للوحة على مجموعة رأس الليزر.

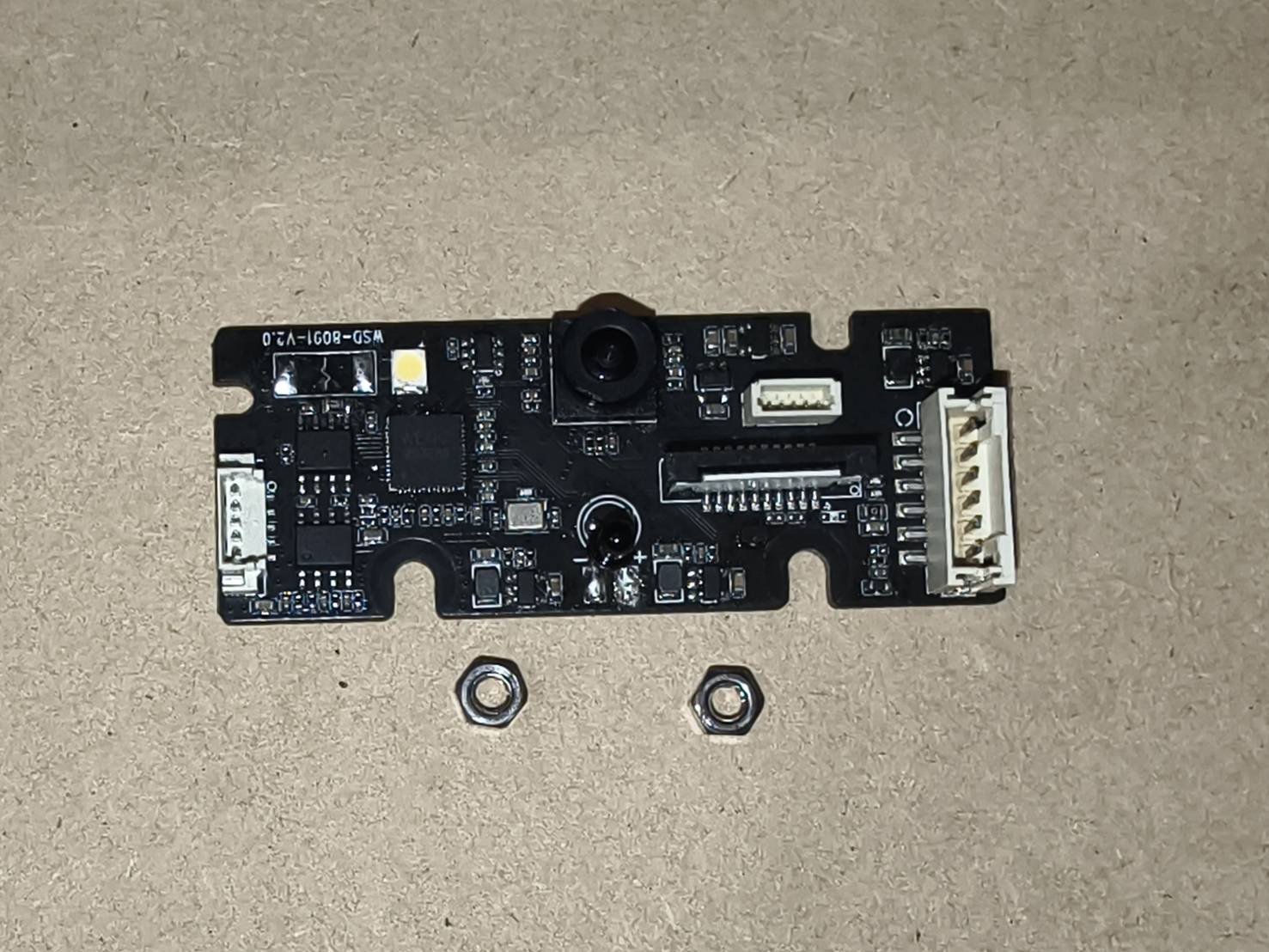

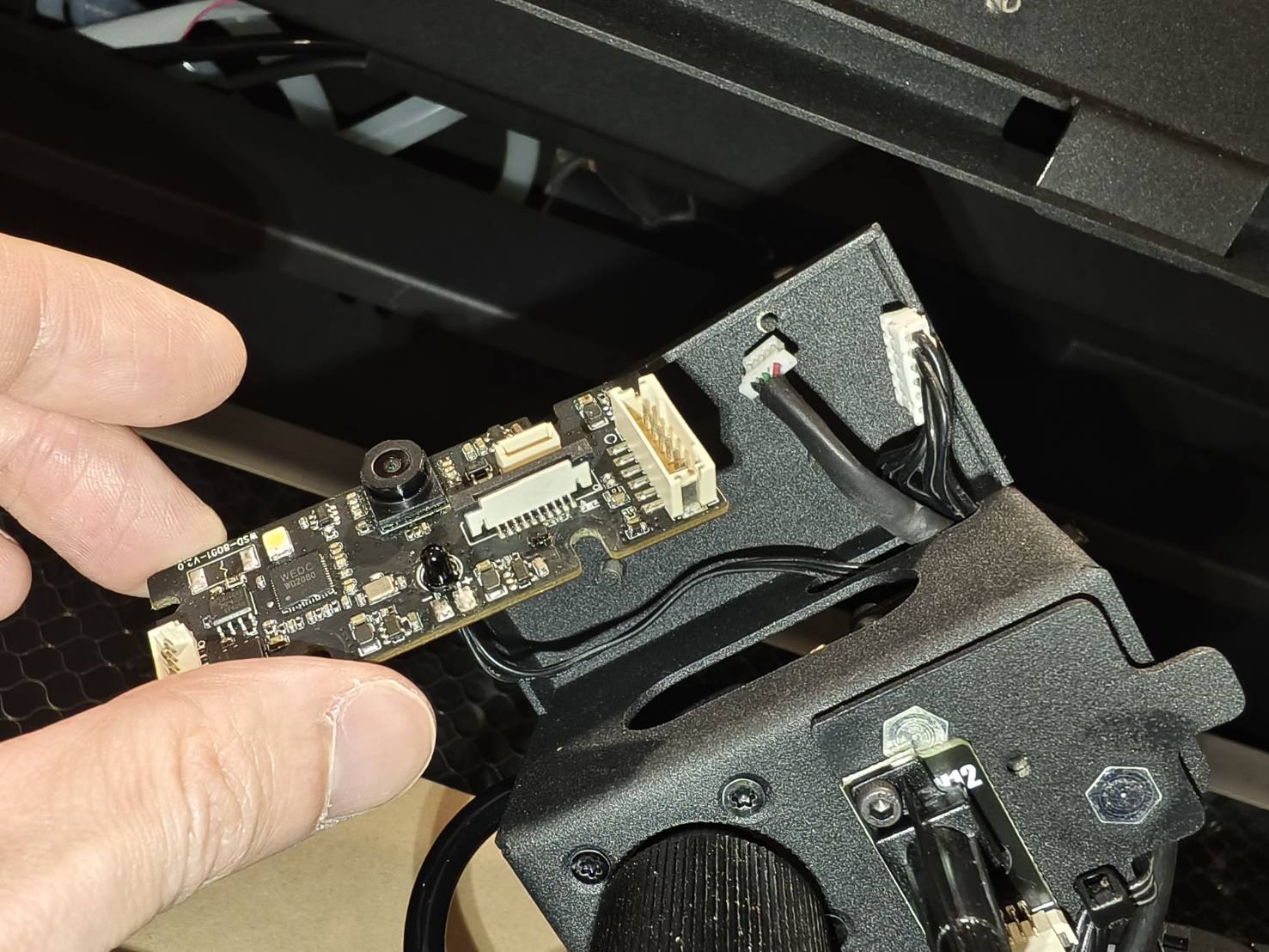

- يمكن بعد ذلك إزالة اللوحة من النظام بشكل كامل.
الخطوة 5

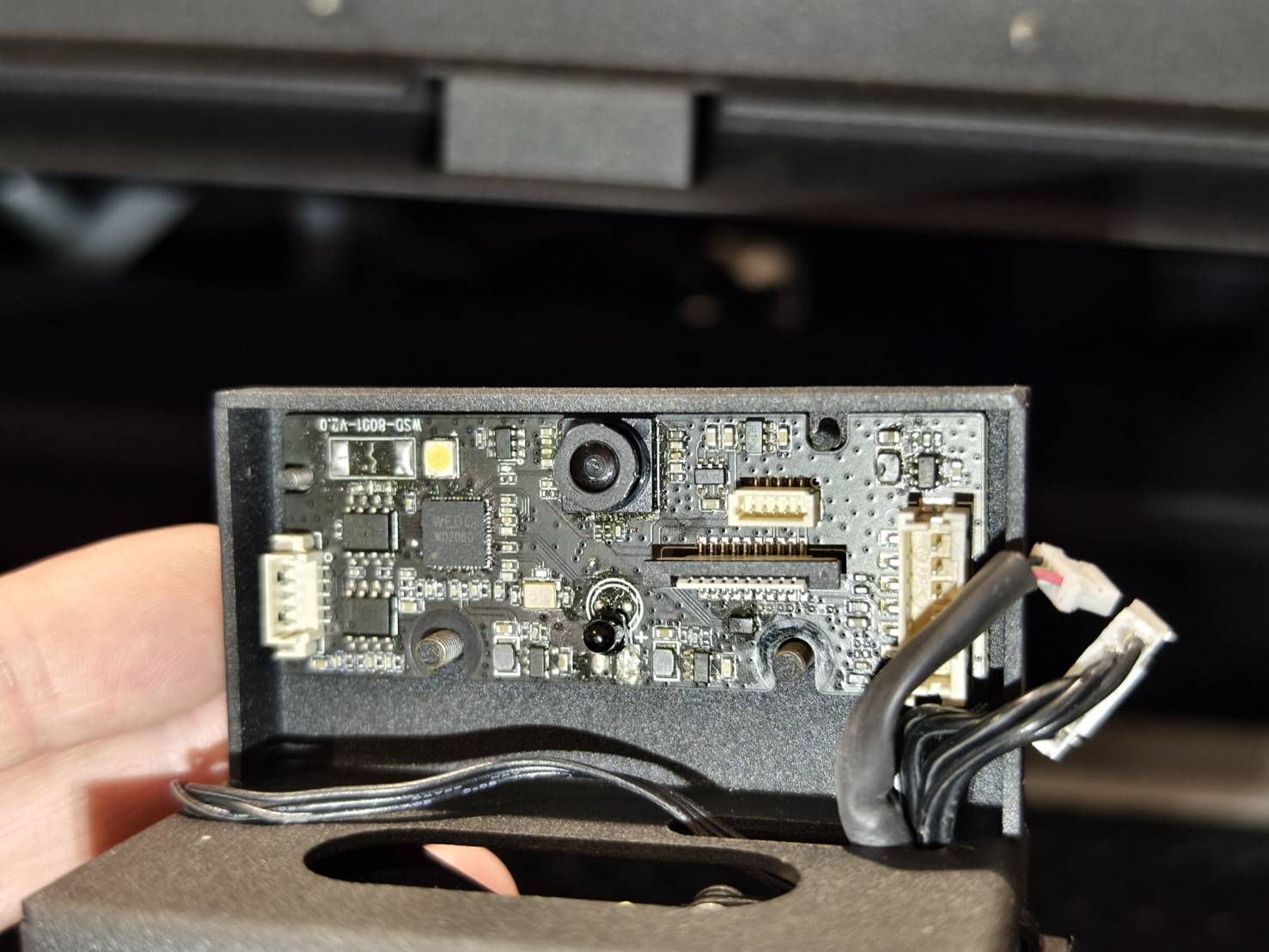

قم بتركيب اللوحة الجديدة.
الخطوة 6
أعد توصيل الكابلات.
الخطوة 7
أعد تجميع مجموعة رأس الليزر.
(ستكون مجموعة رأس الليزر في الأعلى عند ربط البراغي)
الخطوة 8
قم بتشغيل الجهاز للتحقق من المسار الضوئي ومحاذاته إذا لزم الأمر.
يرجى استخدام الرابط أدناه لإجراء فحص المسار الضوئي.
ضبط المسار الضوئي
الخطوة 9
يُرجى الرجوع إلى هذا الرابط لإجراء معايرة الكاميرا المتقدمة.
