الوصف:
إذا كانت النقاط العمودية غير مرئية أو صغيرة جدًا على شريط طرف الفوهة، يشير ذلك إلى أن المسار الرأسي (المحور Z) منحرف بشكل كبير، وسيكون من الصعب ضبطه مع وجود عدسة التركيز.
لذلك، ستوضح لك هذه المقالة كيفية فحص وضبط المسار العمودي بدون عدسة التركيز.
قبل البدء:
يرجى التأكد من أن مسار المرآة الأولى إلى الثانية ومسار المرآة الثانية إلى الثالثة متحاذيان بشكل جيد. وإلا، فإن الخطوات الموجودة في هذه الصفحة ستجعل المسار البصري أسوأ. (كيف يمكنك التحقق؟)
الخطوة 1 - تجهيز الأدوات:
1｜شريط لاصق ذو وجهين
2｜مفتاح ربط مزدوج الرأس
3｜كماشة
الخطوة 2 - خفض منصة العمل:

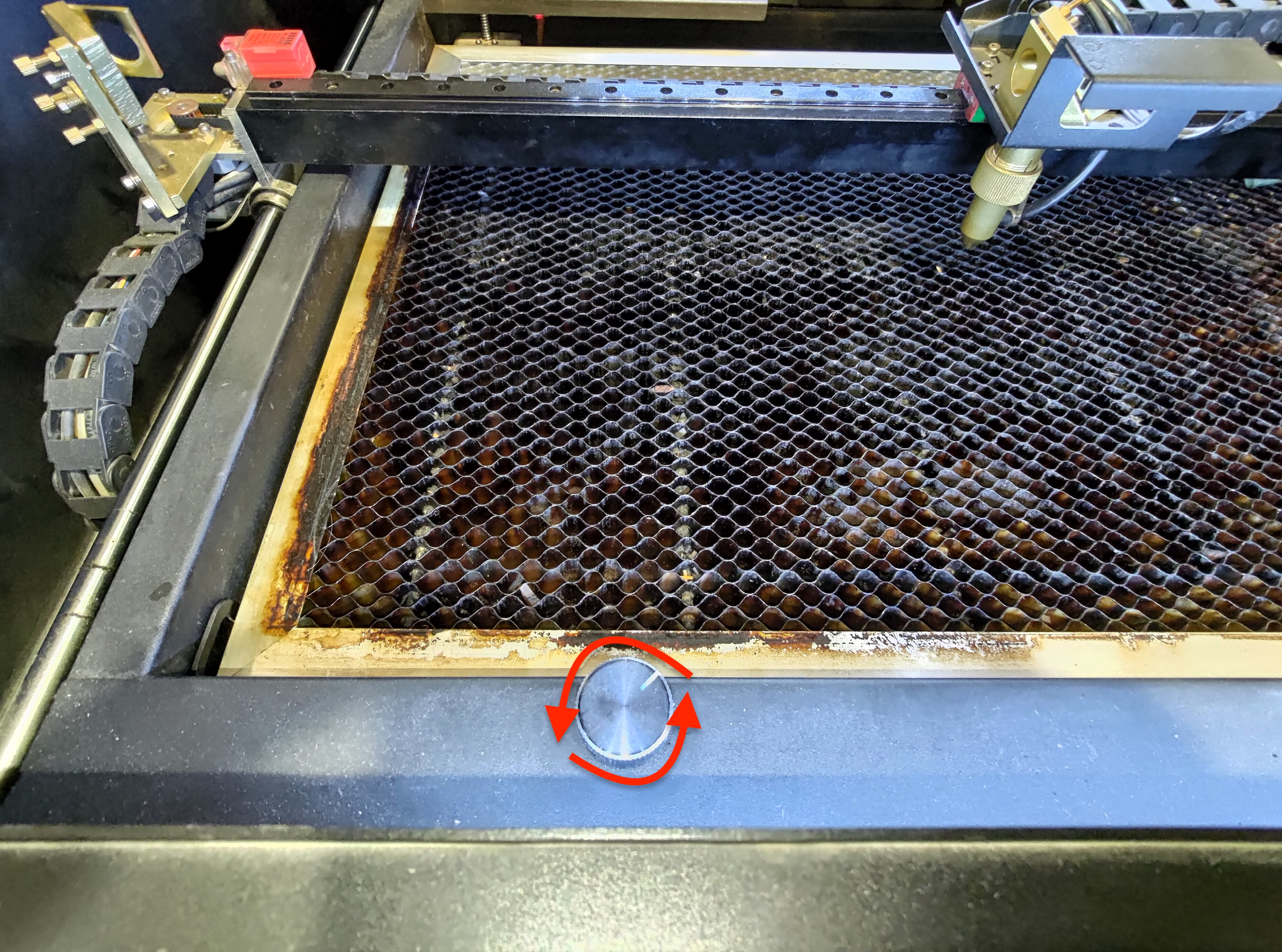

اخفض منصة العمل إلى أدنى مستوى عن طريق تدوير المقبض عكس اتجاه عقارب الساعة.
الخطوة 3 - فك الفوهة وعدسة التركيز:

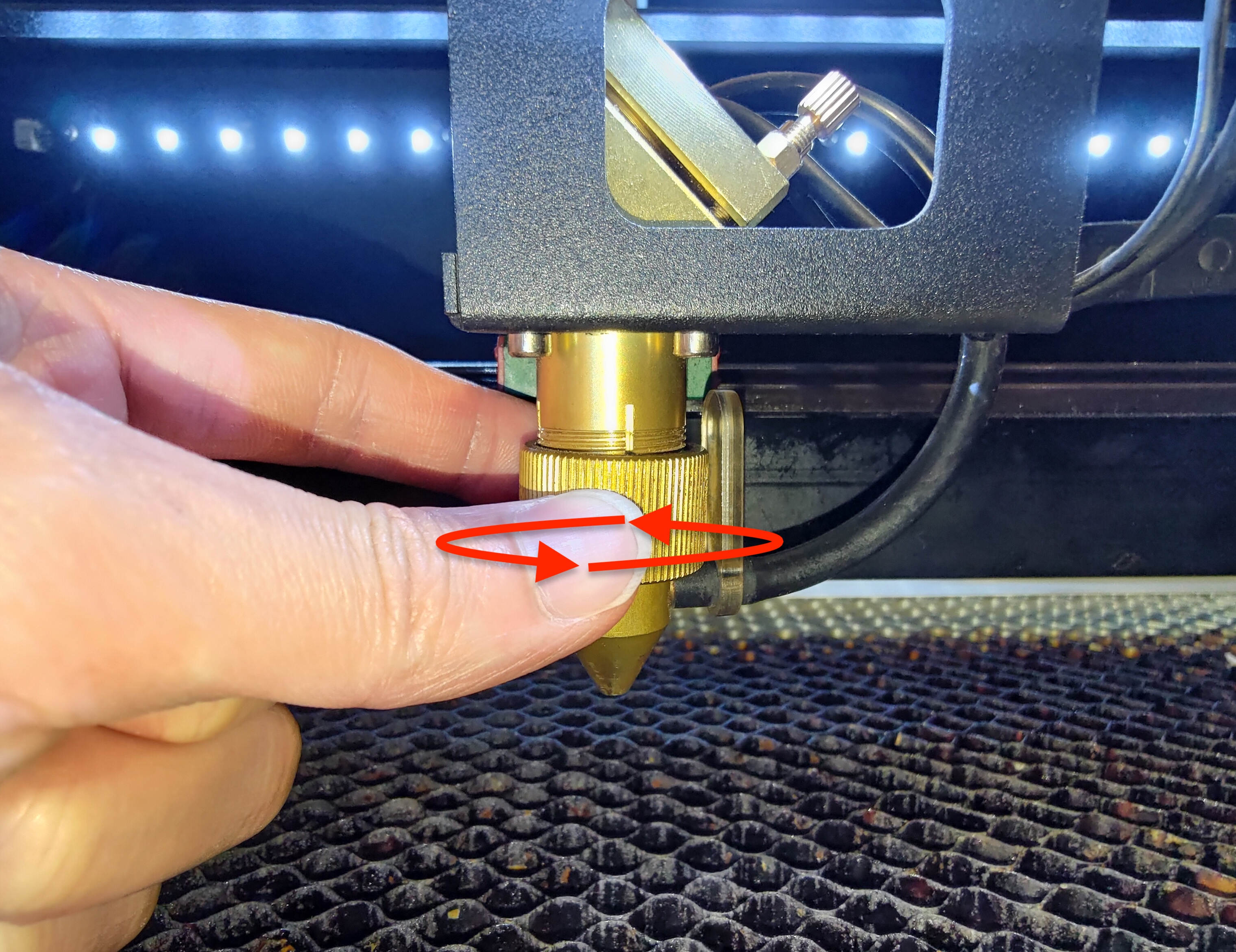

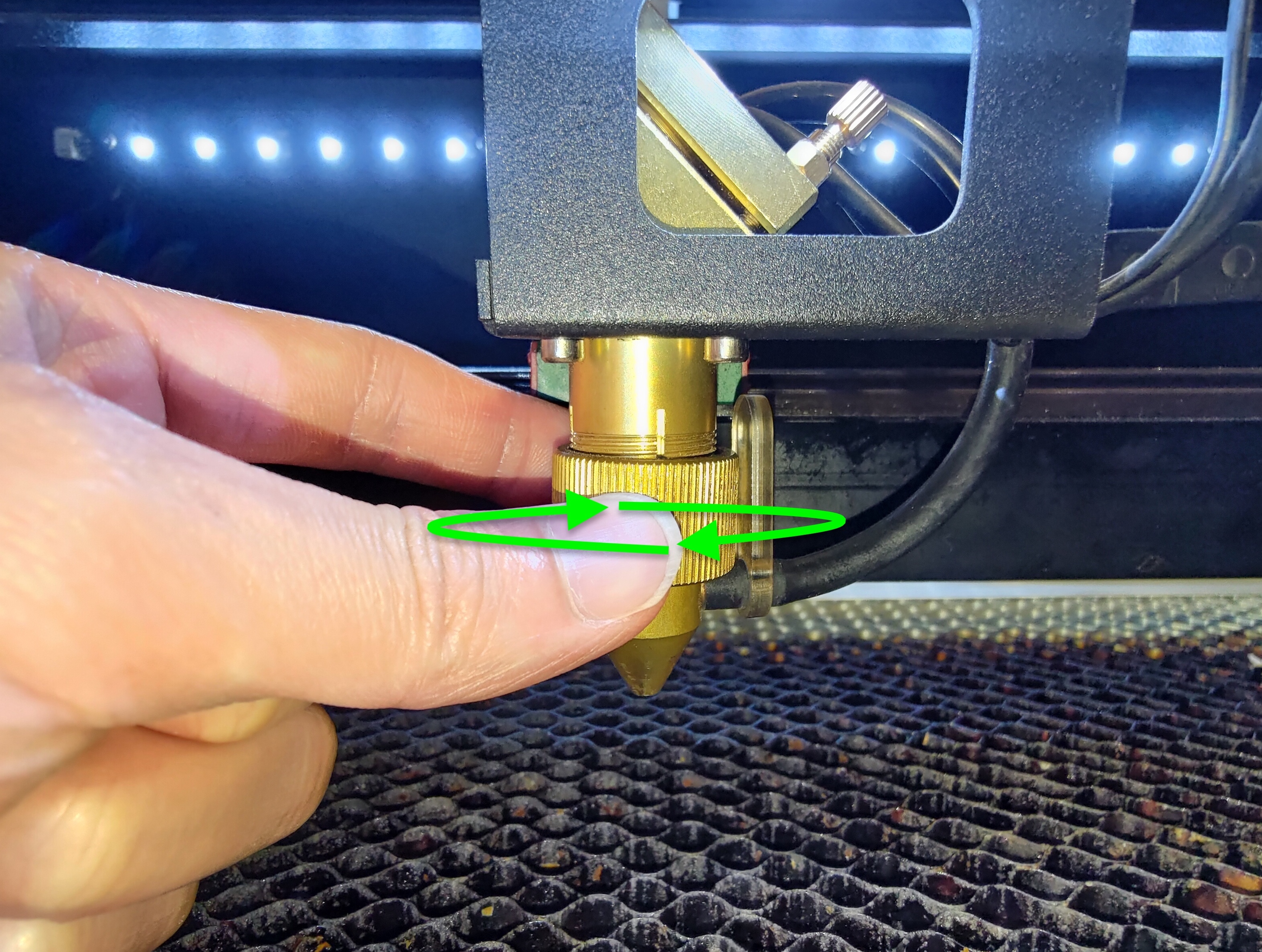

يجب تدوير الحلقة في اتجاه عقارب الساعة لكي يتم فكها.
بعد فك الحلقة، يمكن فصل الفوهة عن مجموعة رأس الليزر.

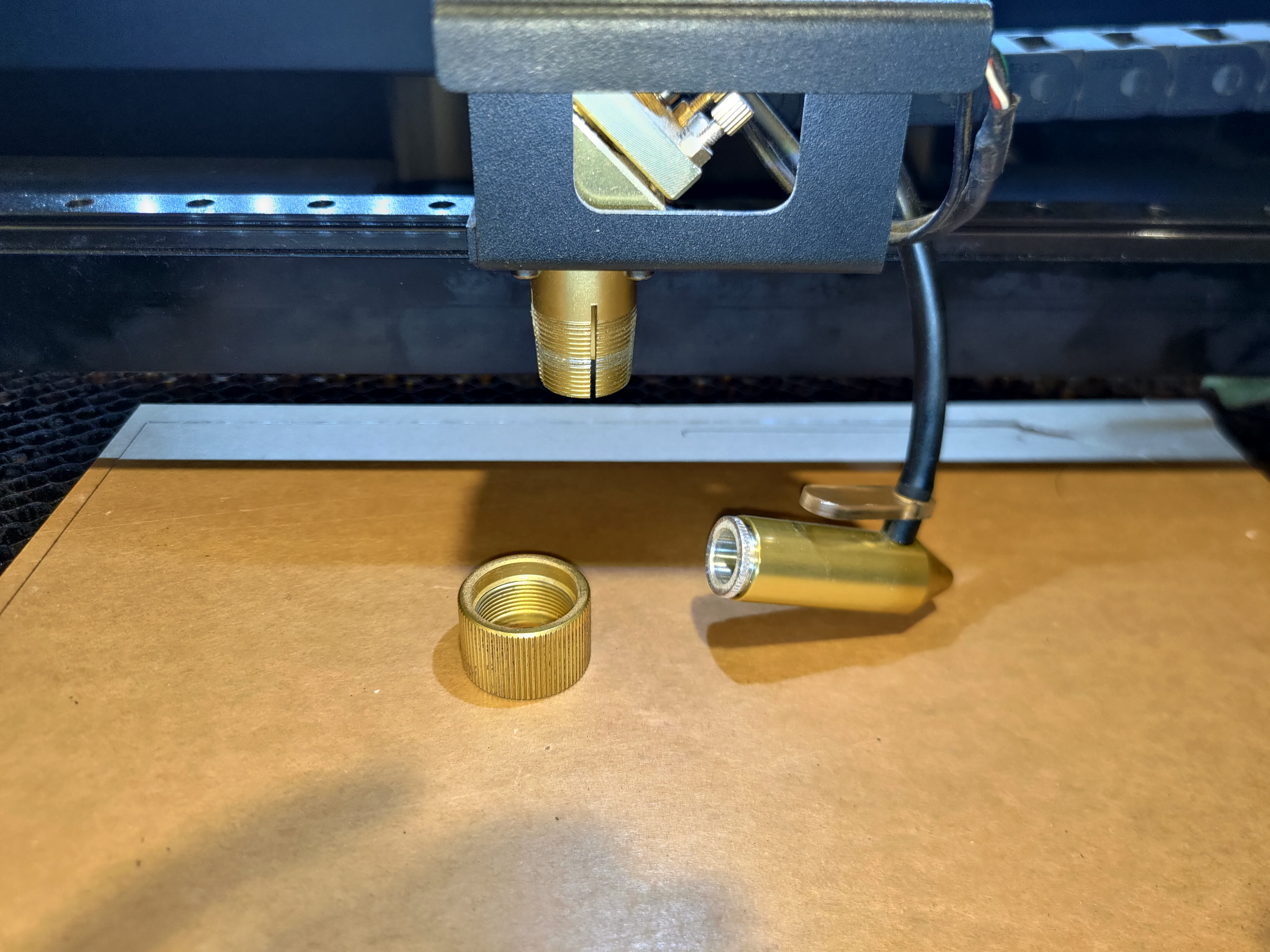

ستكون هناك الفوهة والحلقة. يرجى الاحتفاظ بالحلقة بشكل آمن و اترك الخرطوم متصلاً.
الخطوة 4 - ضع الفوهة جانباً:
ضع الفوهة مع الخرطوم فوق أو خلف السلسلة البلاستيكية لتجنب تعرضها لشعاع الليزر أثناء إجراء النبضات.

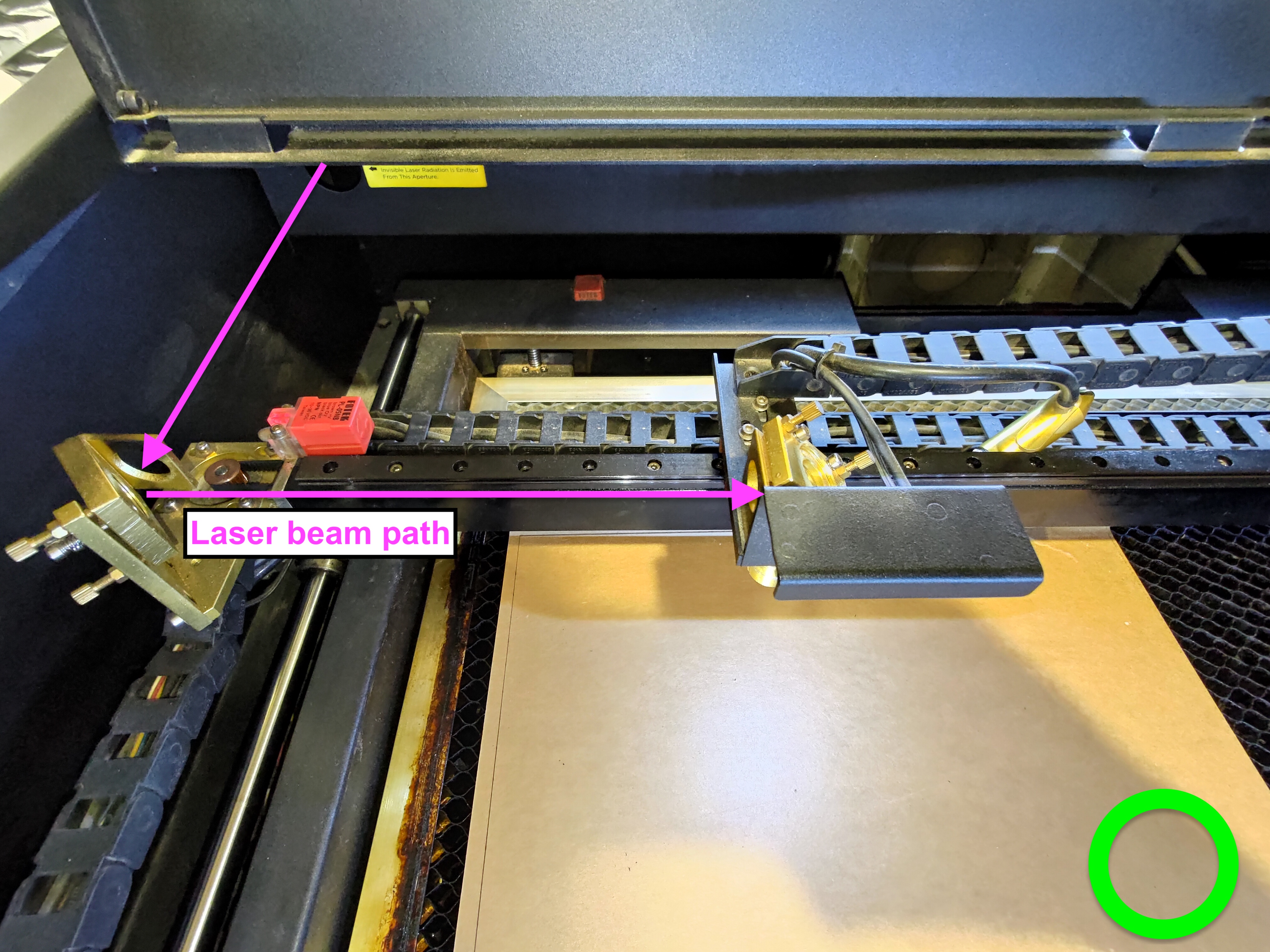

وضع جيد:

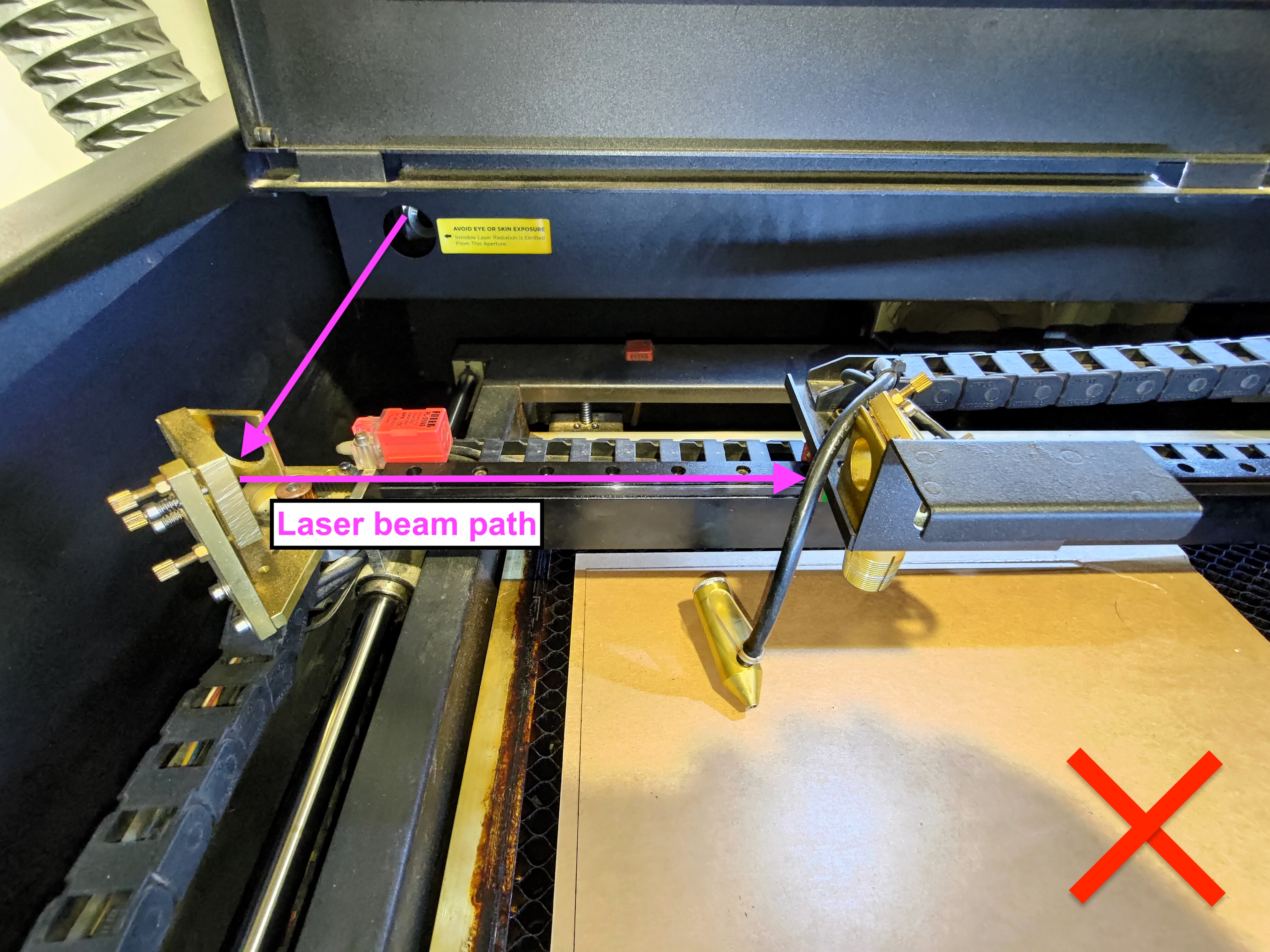

وضع سيء:
الخطوة 5 - إعادة ضبط المسار العمودي (المحور Z) من المرآة الثالثة:
استخدم مفتاح الرأس المزدوج والكماشة لفك الصواميل الثلاثة على المرآة الثالثة.
قم بتدوير هذه البراغي الثلاثة عكس اتجاه عقارب الساعة حتى لا تكون هناك فجوة بين حامل المرآة والمقعد أو قم بفك البراغي تماماً ولكن لا تخرجها.

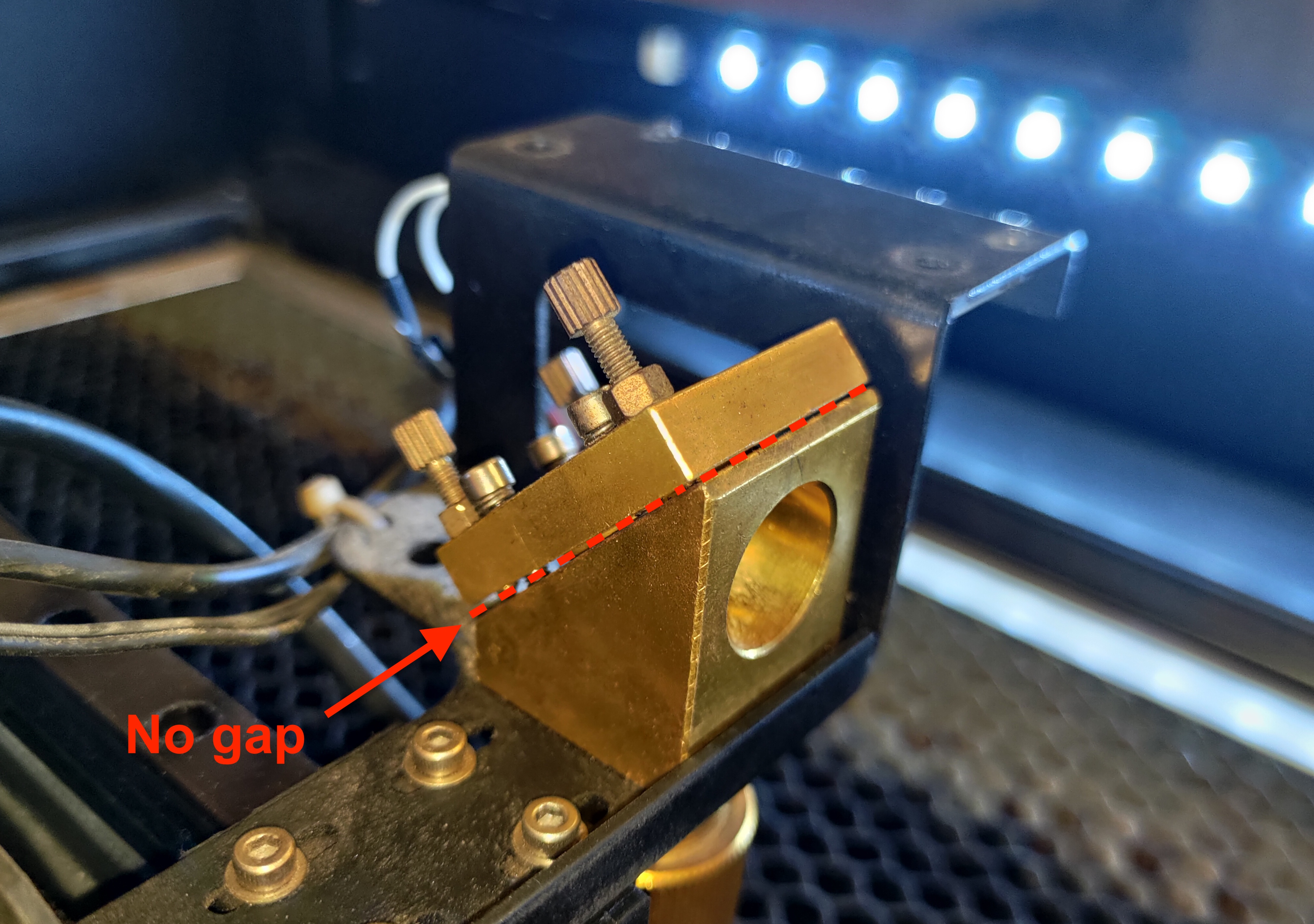

عندما لا تكون هناك فجوة بينهما، فهذا يشير إلى أنه تمت إعادة ضبط المسار العمودي.
الخطوة 6 - وضع الشريط وإجراء النبضات:

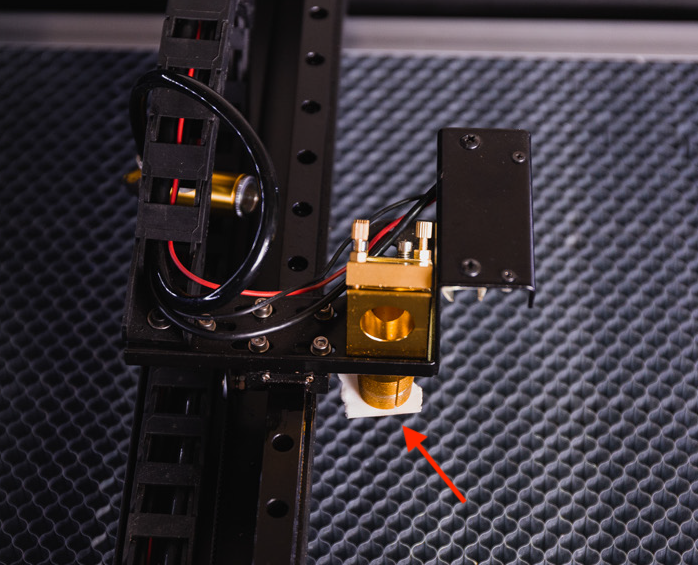

ضع قطعة من الشريط ذي الوجهين أسفل رأس الليزر واضغط عليها على المدخل لتشكيل علامة مضغوطة.
حرّك رأس الليزر إلى وسط سطح العمل وقم بإجراء 3 نبضات.
(انتقل إلى الصيانة >> اضغط على "المحرك" >> حرّك الرأس يدويًا >> أغلق الغطاء >> قم بإجراء 3 نبضات)
الخطوة 7 - تحديد موضع النقطة الرأسية:
قم بإزالة الشريط اللاصق وحدد موضع النقطة.
ستكون هناك ثلاثة مواضع محتملة فقط، الوسط، اليسار، واليمين.
1. الموضع الأوسط:
إذا كانت النقطة في الوسط كما في الصورة أعلاه، فهذا يشير إلى أن المسار الرأسي سليم، ويمكنك الانتقال إلى الخطوة 8.
2. الموضع الأيسر:
إذا كانت النقطة على اليسار كما في الصورة أعلاه، فهذا يشير إلى أن المسار الرأسي يحتاج إلى ضبط.
كيفية الضبط:
يرجى تدوير كل برغي في اتجاه عقارب الساعة لرفع الحامل لتشكيل فجوة بينهما ويجب أن تتحرك النقطة إلى اليمين.

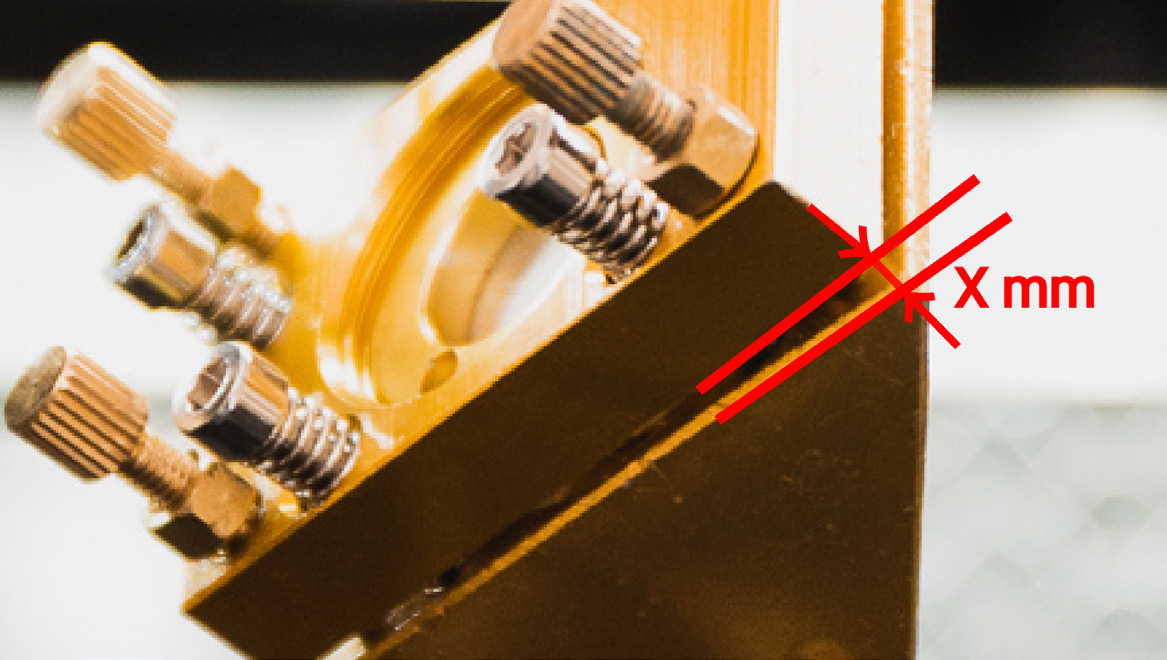

الفجوة:
بعد تدوير البراغي، ضع شريطًا لاصقًا آخر وتحقق من الموضع الجديد للنقطة مرة أخرى حتى تصبح النقطة في المركز ويمكنك الانتقال إلى الخطوة التالية.
3. الموضع الأيمن:
إذا كانت النقطة على اليمين كما في الصورة أعلاه، فهذا يشير إلى أن زاوية خرج أنبوب الليزر منخفضة جدًا ولا يمكن ضبطها، يرجى التوقف هنا والاتصال بالموزع المحلي للحصول على مزيد من المساعدة.
الخطوة 8 - إحكام ربط جميع الصواميل على المرآة الثالثة:
بعد الضبط، أحكم ربط جميع الصواميل لتثبيت الموضع.
الخطوة 9 - إعادة تركيب الفوهة:
قم بتركيب الحلقة أولاً وأدخل الفوهة عن طريق دفعها إلى الأعلى. أحكم ربط الحلقة عن طريق لفها عكس اتجاه عقارب الساعة.
الخطوة 10 - العودة إلى عملية ضبط المسار البصري القياسية:
يرجى ملاحظة أن هذه التعليمات لا تشير إلى اكتمال عملية ضبط المسار البصري.
لمتابعة عملية ضبط المسار البصري، يرجى العودة إلى الخطوة 9 من عملية ضبط المسار البصري القياسية.
يمكنك العثور على رابط عملية ضبط المسار البصري القياسية هنا: 5-1 ضبط المسار البصري
