الهدف: يجب أن تكون النقطة على الحلقة المعدنية على خط المركز الرأسي للحلقة. يجب أن تكون النقطة فوق نقطة مركز الحلقة.
الاتجاهات:
1. حرك رأس الليزر إلى مركز منطقة العمل يدويًا. أغلق الباب واضغط على "نبضة الليزر".

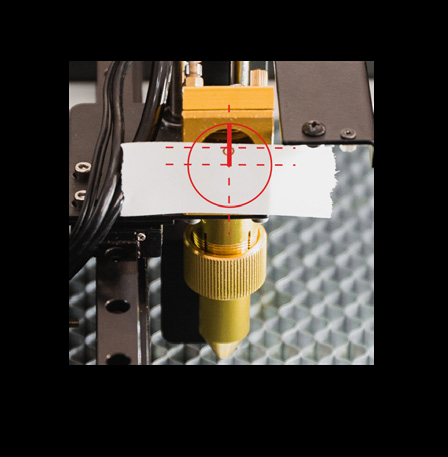

2. تحقق مما إذا كانت النقطة قد سقطت على خط المركز الرأسي للحلقة. إذا كانت الإجابة بنعم، فانتقل إلى الخطوة 6.
3. قم بفك المسامير الأربعة ذات الرأس السداسي المجوف باستخدام مفتاح ألين 2.5 مم.
4. حرك رأس الليزر للأمام أو للخلف بالنسبة للسكة. ثم أعد ربط المسامير الأربعة.
5. اضغط على "نبضة الليزر" وتحقق مما إذا كانت النقطة قد سقطت على خط المركز الرأسي للحلقة. إذا لم يكن الأمر كذلك، فيرجى تكرار عملية الضبط في الخطوتين 3 و 4.
6. تحقق مما إذا كانت النقطة تتداخل أو تقع فوق خط المركز الأفقي للحلقة. إذا كانت الإجابة بنعم، فانتقل إلى "ضبط المرآة الثالثة".

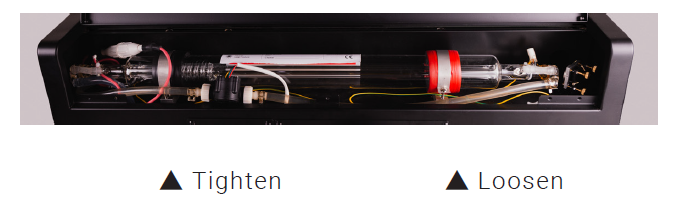

7. إذا كان الارتفاع أقل من خط المركز، فاضبط مسامير حامل أنبوب الليزر. قم بفك الحامل على جانب مخرج شعاع الليزر وربط الجانب الآخر.
تحقق مما إذا كانت النقطة تتداخل أو تسقط فوق خط المركز. إذا تم ضبط موضع حامل أنبوب الليزر بشكل متكرر، فقد تتطلب المرايا الأولى والثانية إعادة ضبط.
الوصف:
عند إجراء محاذاة المسار البصري الثاني والثالث. إذا كانت النقطة أسفل المركز، فيرجى اتباع هذه التعليمات للضبط.

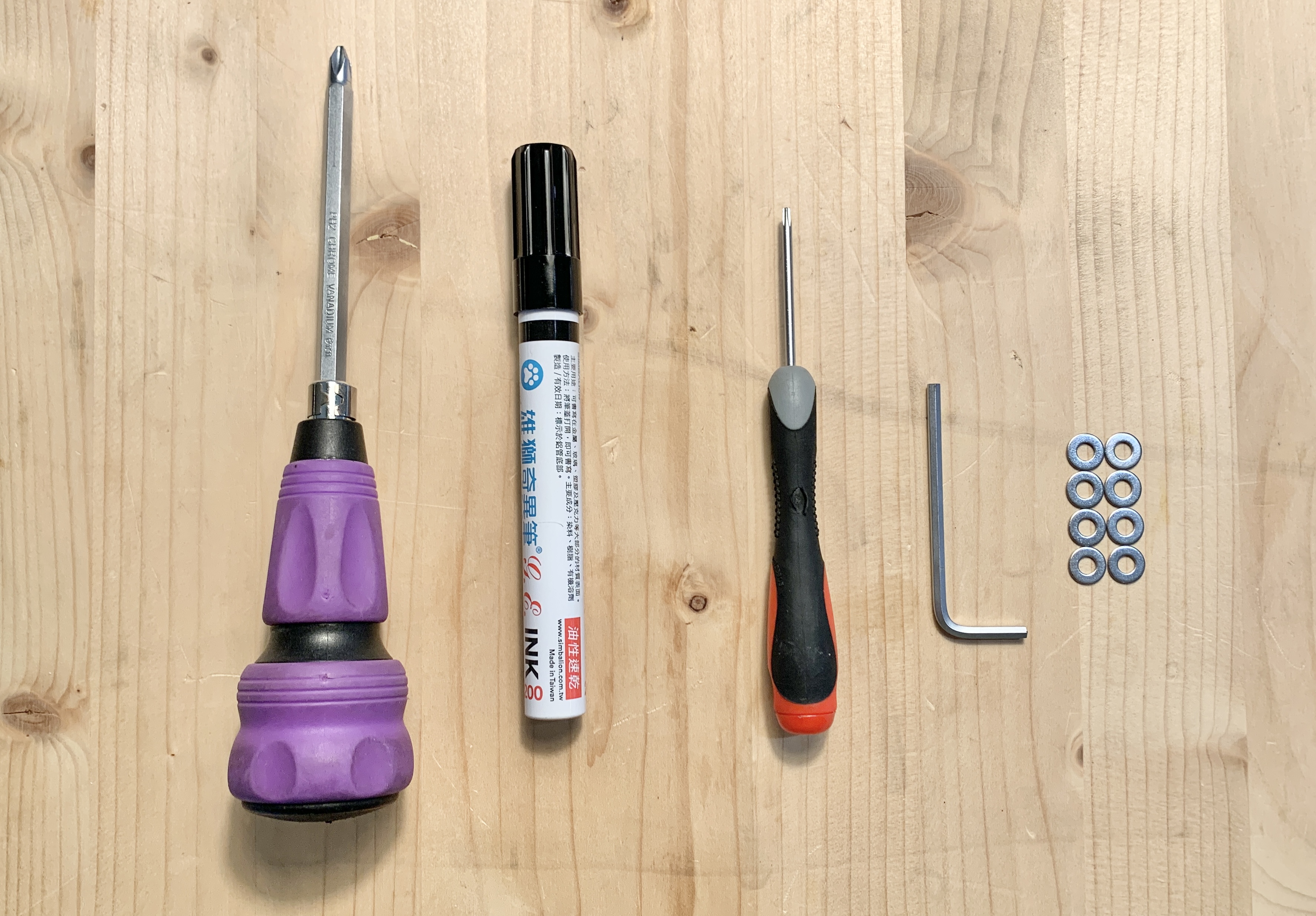

الأدوات:
1. مفك براغي فيليبس
2. قلم تحديد
3. مفك توركس T8
4. مفتاح ألين 3 مم
5. حشية M4 * 8
الخطوة 1 - إيقاف تشغيل الجهاز وإزالة الغطاء الخلفي

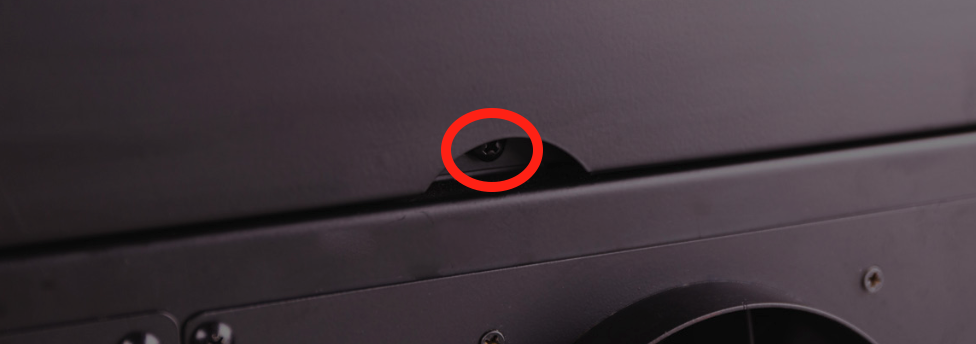

استخدم مفك البراغي فيليبس لفك برغي الغطاء الخلفي.
قم بفك البرغيين اللذين يثبتان الغطاء الخلفي وإزالته.
الخطوة 2 - وضع علامة على أنبوب الليزر وحامل الأنبوب

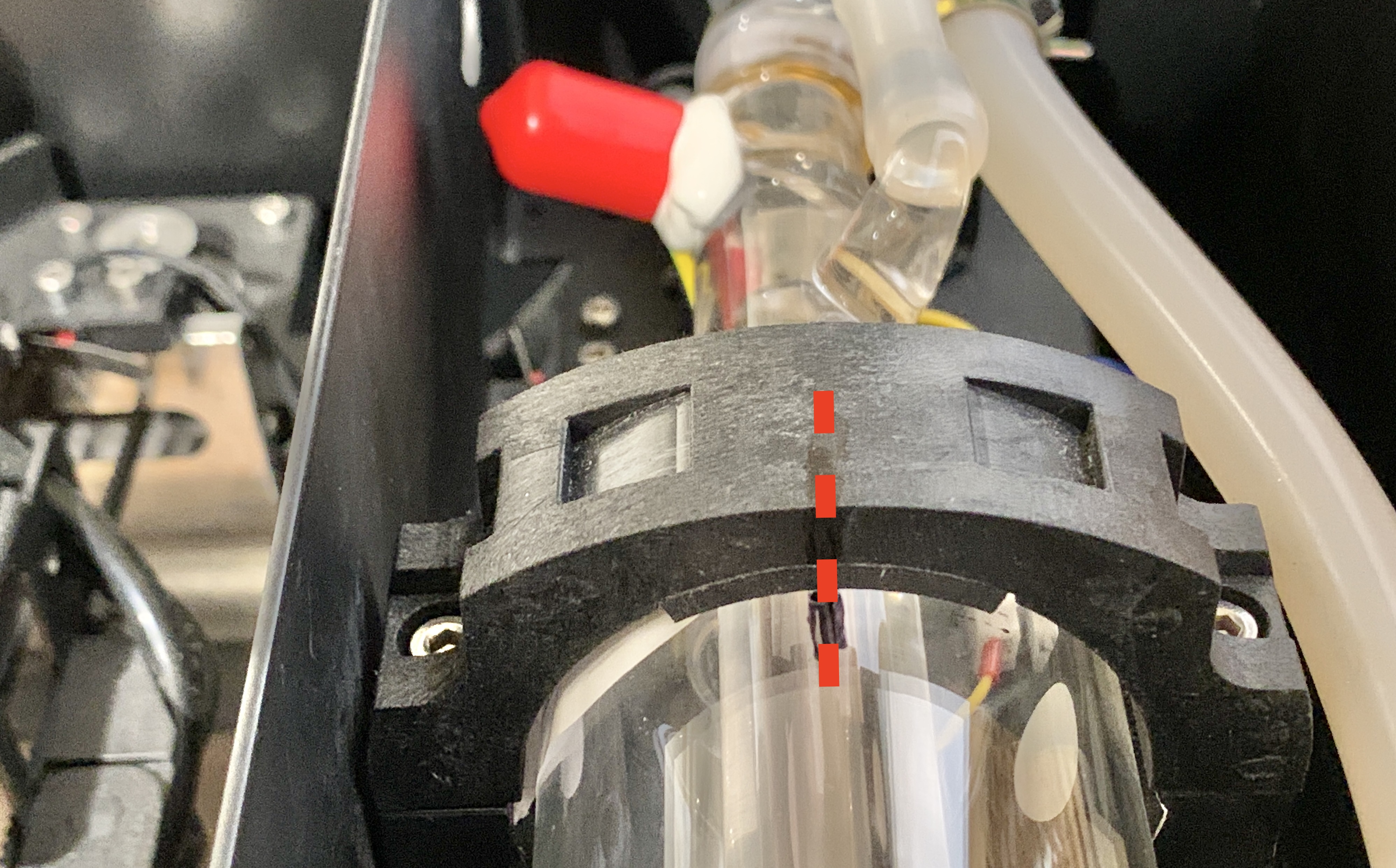

استخدم قلم التحديد لرسم خط على أنبوب الليزر وحامل الأنبوب، كما هو موضح في الصورة أدناه.
الخطوة 3 - فصل كابل الجهد المنخفض لأنبوب الليزر

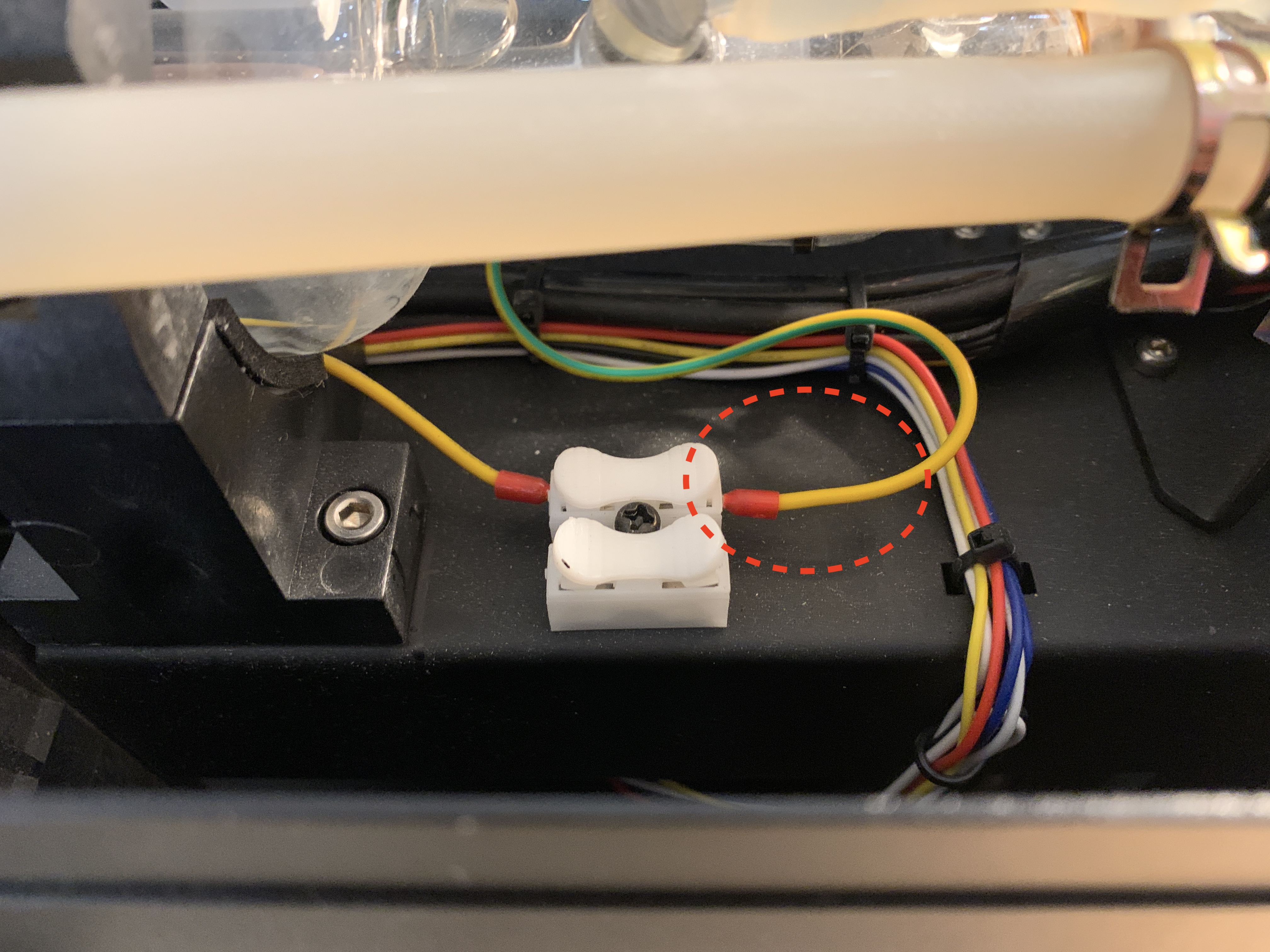

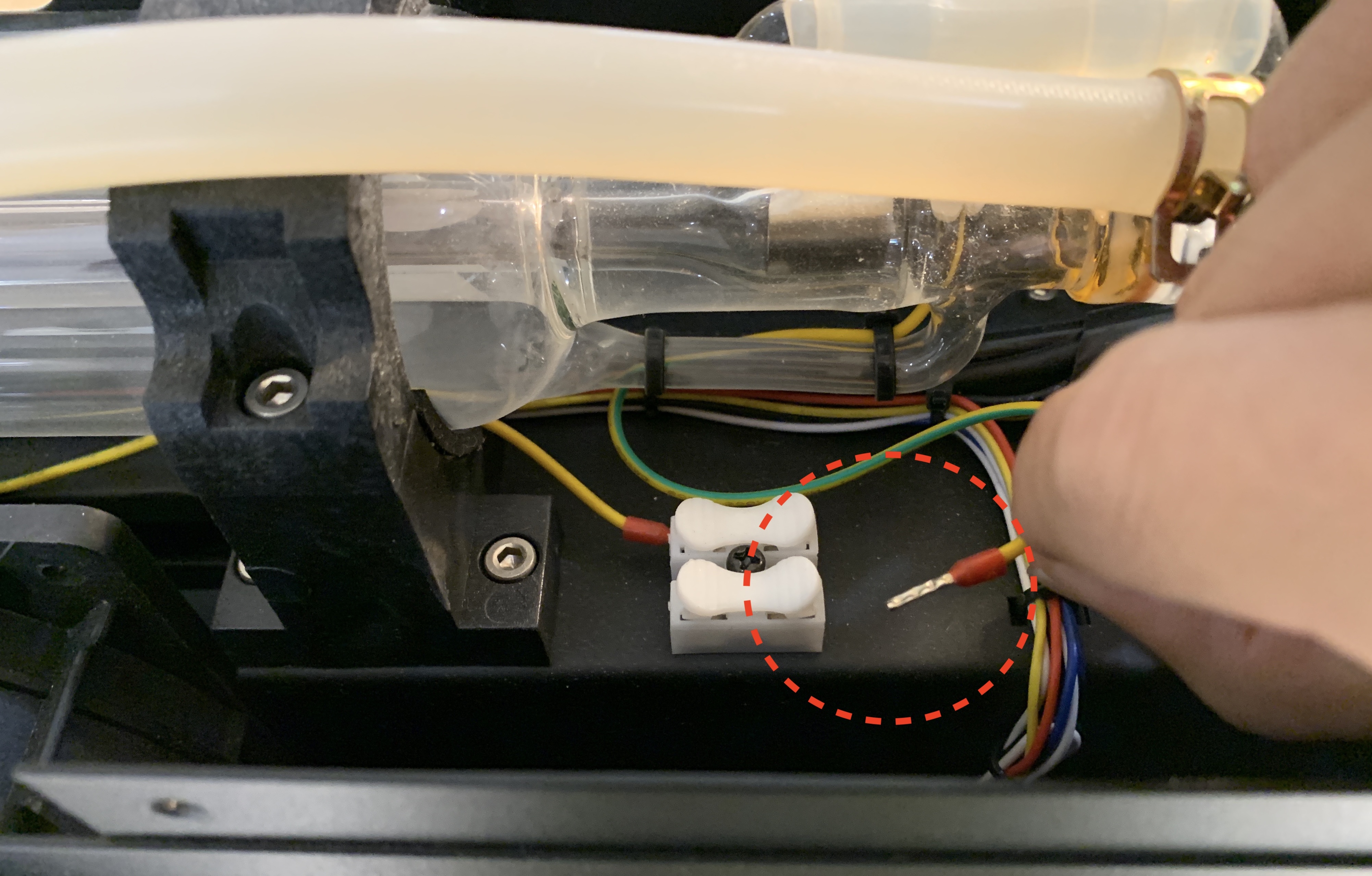

اضغط على الطرف الأبيض في نهاية الجهد المنخفض لفصل كابل الجهد المنخفض.
الخطوة 4 - إزالة حامل أنبوب الليزر لإخراج أنبوب الليزر
استخدم مفتاح ألين 3 مم لفك البراغي الأربعة الموجودة على غطاء حامل أنبوب الليزر.

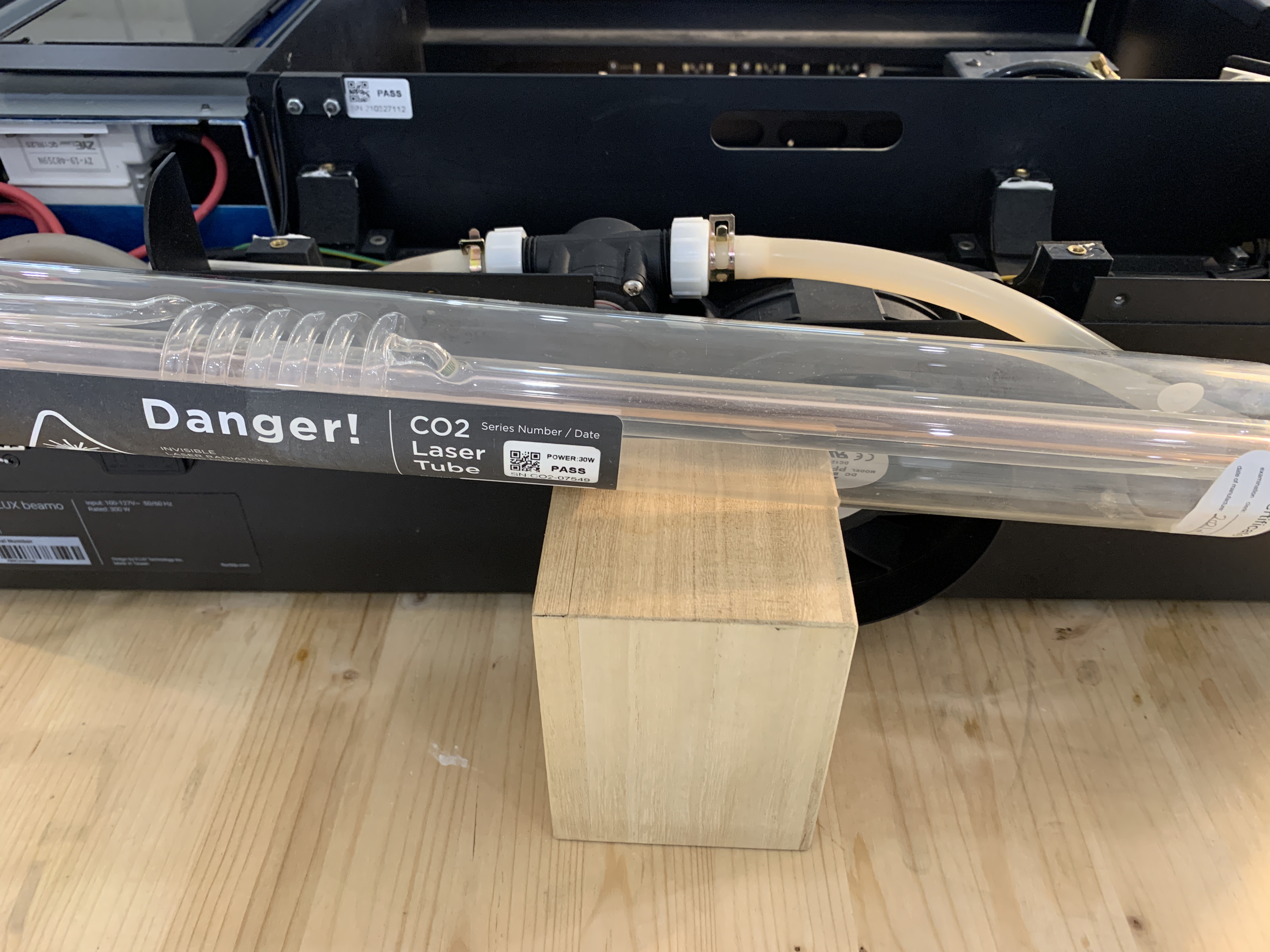

قم بإزالة أنبوب الليزر وضعه على عنصر دعم لإسناده.
الخطوة 5 - إزالة حامل أنبوب الليزر عند طرف الجهد المنخفض

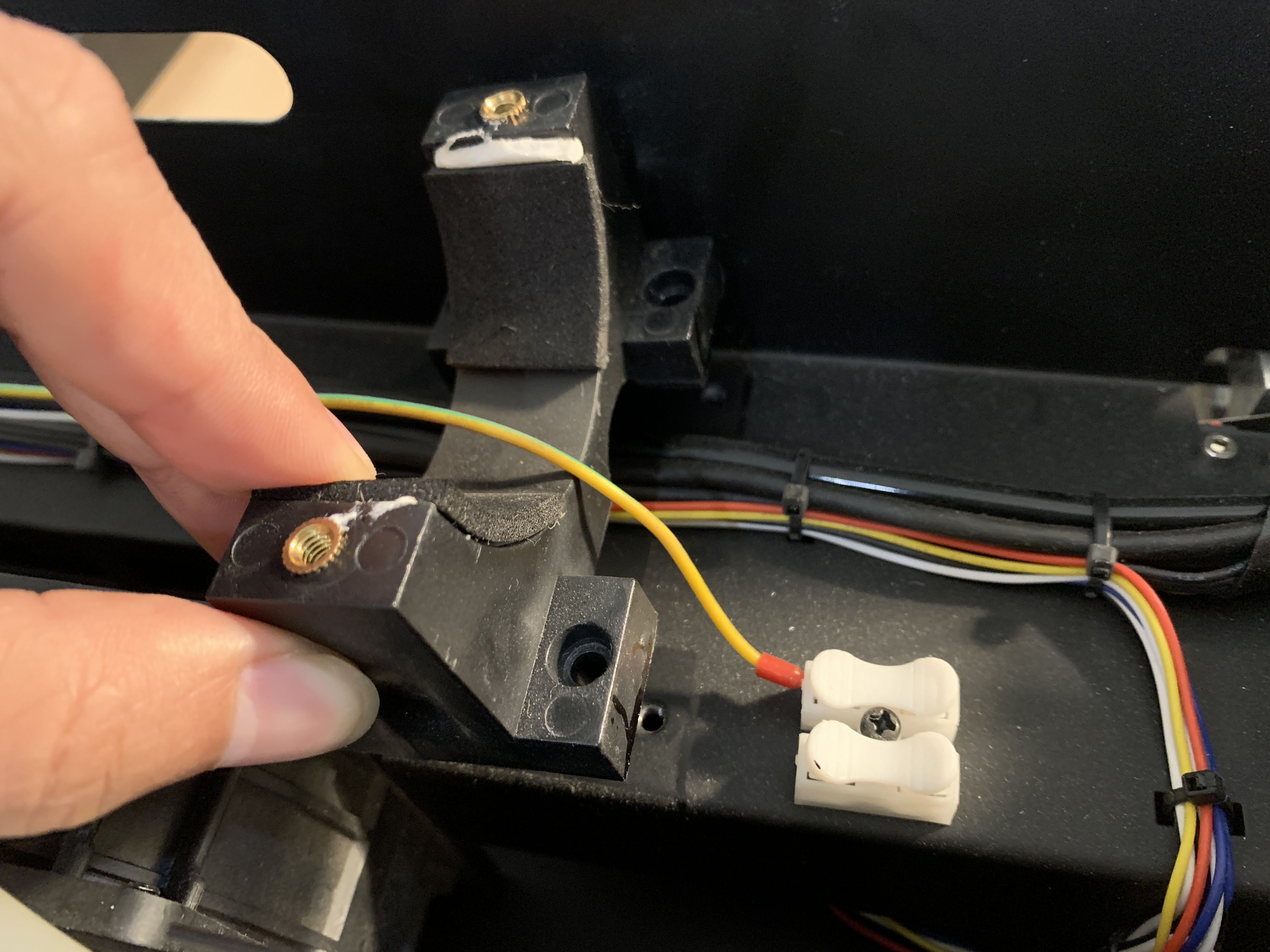

استخدم مفتاح ألين 3 مم لفك البراغي الأربعة لحامل أنبوب الليزر وإزالته.
الخطوة 6 - وضع الحلقات

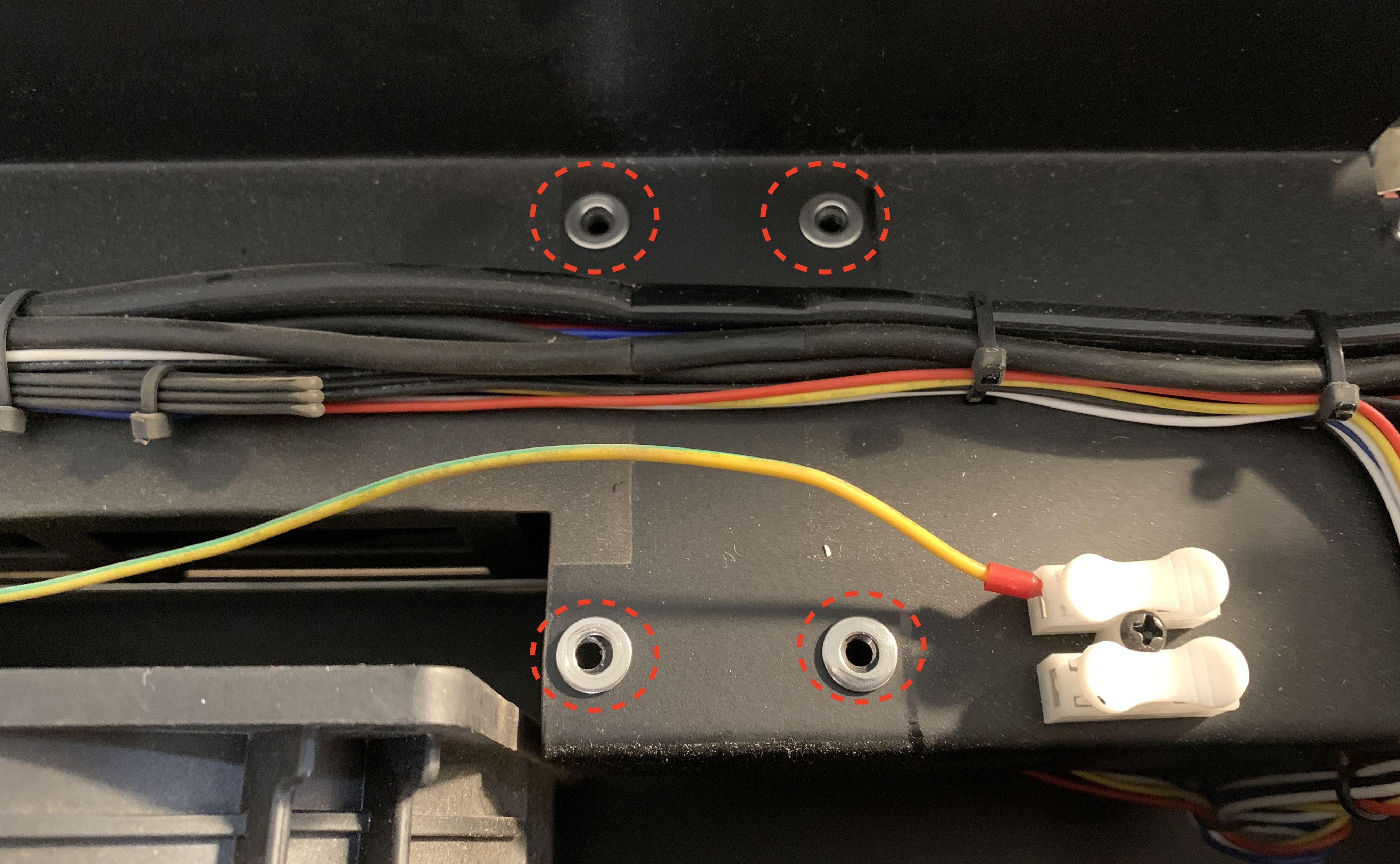

ضع ثماني حلقات مكدسة بواقع حلقتين فوق كل فتحة برغي.
الخطوة 7 - تركيب حامل أنبوب الليزر
قم بتركيب حامل أنبوب الليزر في نفس الاتجاه، وثبّت البراغي باستخدام مفتاح ألين 3 مم.
⚠︎ لا تقم بثني الكابلات.
الخطوة 8 - تركيب أنبوب الليزر
قم بتركيب أنبوب الليزر ومحاذاة العلامة.
استخدم مفتاح ألين 3 مم لربط البراغي الأربعة لغطاء حامل أنبوب الليزر.
الخطوة 9 - توصيل كابل الجهد المنخفض لأنبوب الليزر
الخطوة 10 - تركيب الغطاء الخلفي
قم بربط البرغيين اللذين يثبتان الغطاء الخلفي.
استخدم مفك البراغي Phillips لربط الغطاء الخلفي.
الخطوة 11 - قم بتشغيل الجهاز وتحقق من نقطة المرآة الثالثة

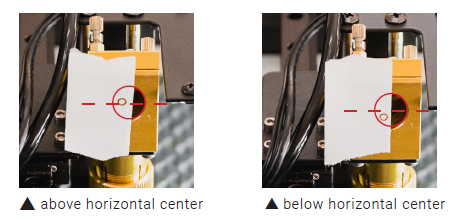

تحقق مما إذا كانت النقطة على المركز الأفقي أو فوقه.
حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
- إذا كانت النقطة فوق المركز الأفقي >> انتقل إلى 4-1 ضبط المسار البصري
- إذا كانت النقطة لا تزال أسفل المركز الأفقي >> انتقل إلى الخطوة 1 وضع المزيد من الحلقات في الخطوة 6.
- إذا كانت النقطة على المركز الأفقي >> تم حل المشكلة
