التردد الموصى به
مرة واحدة شهريًا.
متى يتم إجراء الفحص؟
1. المرة الأولى عند فك العبوة بعد النقل لمسافات طويلة.
2. بعد استبدال أنبوب الليزر.
3. للصيانة الدورية، يوصى بإجراء الفحص مرة واحدة شهريًا.
4. عند وجود مشكلة في القطع أو النقش.
الإعداد

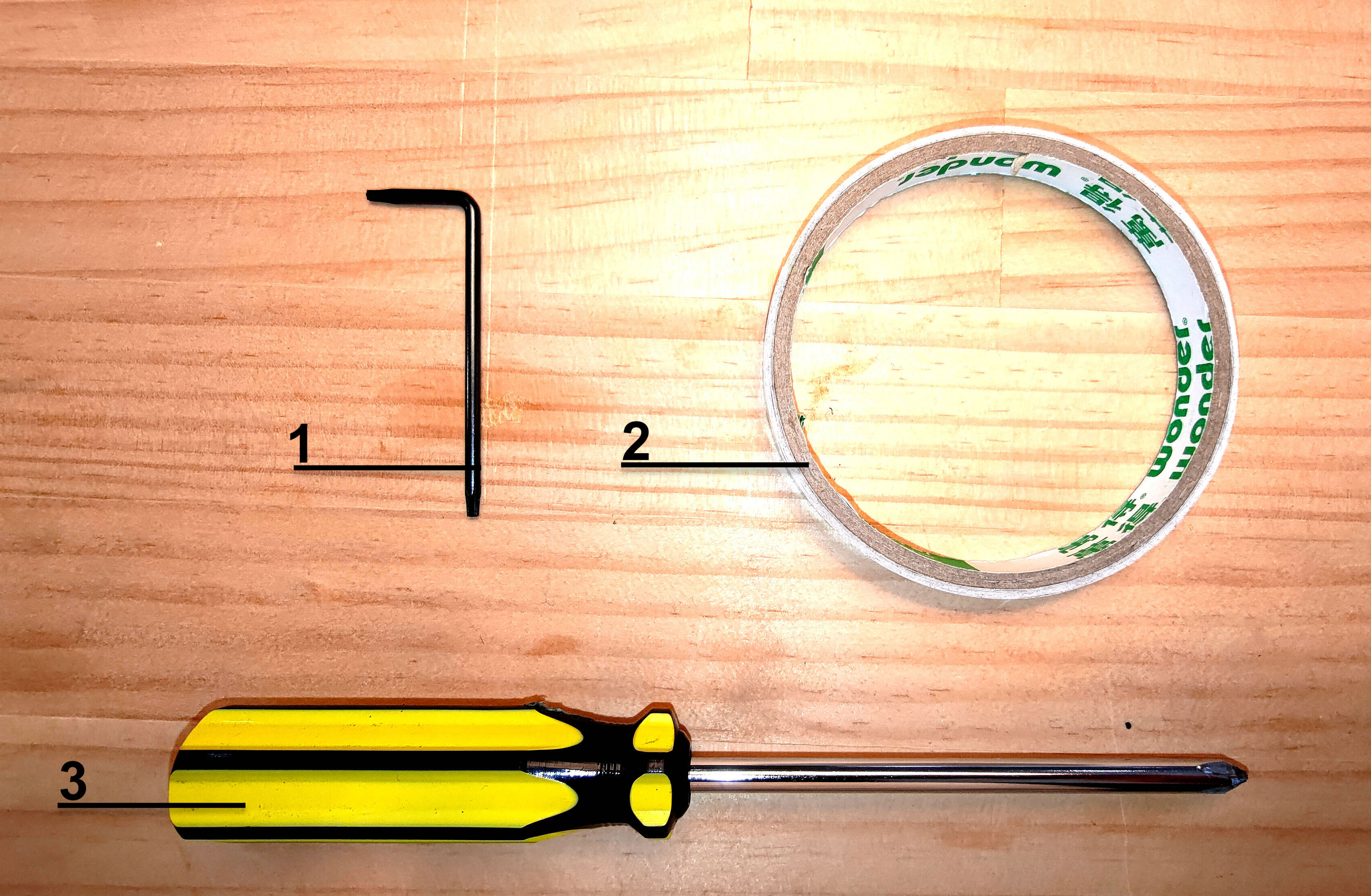

شريط لاصق ذو وجهين ومفك براغي فيليبس (لسلسلة Beambox).
الخطوة 1 - تعلم كيفية إنشاء نبضة
- قم بتشغيل الجهاز.
- أغلق الغطاء.
- ادخل وضع الصيانة وانتظر حتى تنتهي عملية العودة إلى الموضع الأصلي.
- ابحث عن زر النبض.
- ضغطة واحدة = نبضة واحدة، ضغطتان = نبضتان، وهكذا.
الخطوة 2 - افتح الغطاء الخلفي
استخدم مفك براغي فيليبس لفك البرغي الموجود فوق المروحة في الجزء الخلفي من الجهاز، وبعد ذلك يمكن فتح الغطاء الخلفي.
الخطوة 3 - التعرف على المواقع
- يرجى التعرف على المواقع التالية:
- المرآة العاكسة الأولى
- المرآة العاكسة الثانية
- المرآة العاكسة الثالثة
- 7 مواقع على سرير القطع سيتم نقل رأس الليزر إليها أثناء عملية الفحص.
الخطوة 4 - تنظيف جميع المرايا وعدسات التركيز
يرجى اتباع التعليمات الواردة في الرابط أدناه لتنظيف جميع المرايا والعدسات.
Beambox: تنظيف المرايا والعدسات
الخطوة 5 - فحص نقطة الليزر على المرآة الأولى
الهدف من هذه الخطوة هو التحقق من أن أنبوب الليزر والجهاز في حالة جيدة.
نظرة عامة على الخطوة:
الخطوة 6-1 - وضع الشريط اللاصق وإجراء النبضات
ضع شريطًا لاصقًا مزدوج الوجه مكونًا من طبقتين على المرآة الأولى، أغلق الغطاء الخلفي، ثم قم بإجراء خمس نبضات.
الخطوة 6-2 - تحقق منشكل النقطة على الشريط اللاصق
من الأفضل أن يكون الشكل دائريًا قدر الإمكان، ويجب أن يكون الجزء الأول من الشريط اللاصق ذو الوجهين في المقدمة محترقًا بالكامل.
مثال جيد:
مثال سيئ:
الخطوة 6-3 - جمع شريط المرآة الأولى
ضع شريط المرآة الأولى على قطعة من الورق. دوّن الموضع وعدد النبضات كما هو موضح في الصورة أدناه.
الخطوة 6-4 - استكشاف الأخطاء وإصلاحها والإبلاغ عنها
إذا كانت النقطة غير دائرية، أو ضعيفة، أو مشابهة للأمثلة السيئة أعلاه، فقم برفع معدل الطاقة إلى x2.0 وتحقق مما إذا كان ذلك يؤدي إلى تحسن:
-
إذا أصبحت النقطة أقوى، فهذا يشير إلى أن أنبوب الليزر ربما قد تدهورت حالته، ولا يزال بإمكانك إكمال العملية بمعدل طاقة أعلى، أو يمكنك الاتصال ببائع التجزئة المحلي وإبلاغه بأن الأنبوب ربما قد تدهورت حالته.
-
إذا لم تصبح النقطة أقوى أو ظل شكلها غريبًا، فاتصل ببائع التجزئة المحلي للحصول على مزيد من المساعدة.
(يرجى مشاركة صورة نتيجة النبض على المرآة الأولى مع بائع التجزئة الخاص بك.)
الخطوة 7 - تحقق من المسار من المرآة الأولى إلى المرآة الثانية
الغرض من هذه الخطوة هو التحقق مما إذا كان المسار متحاذيًا من المرآة الأولى إلى المرآة الثانية.
نظرة عامة على الخطوة:
الخطوة 7-1 - إنشاء النقطة الأولى للموضع العلوي الأيسر
ضع شريطًا لاصقًا مزدوج الطبقة على المرآة الثانية وحرك الرأس إلى الركن العلوي الأيسر.
قم بإجراء ثلاث نبضات لإنشاء النقطة الأولى.
الخطوة 7-2 - إنشاء النقطة الثانية للموضع السفلي الأيسر
اترك نفس الشريط اللاصق على المرآة الثانية وحرك الرأس إلى الركن السفلي الأيسر.
قم بإجراء 3 نبضات لإنشاء النقطة الثانية.
إذا لم تكن هناك نقطة في الموضع السفلي الأيسر، فهذا يشير إلى أن المسار غير محاذٍ بشكل كبير.
يرجى الرجوع إلى الرابط لإعادة محاذاة المسار البصري. [محاذاة المسار البصري]
الخطوة 7-3 - تحقق مما إذا كانت النقطتان الأولى والثانية متطابقتين
إذا تطابقت النقاط بشكل مثالي، كما في الصورة أدناه، فهذا يشير إلى أن المسار محاذٍ بشكل صحيح.
إذا لم تتطابق، كما في الأمثلة السيئة أدناه، فهذا يشير إلى أنه من المرآة الأولى إلى المرآة الثانية، فإن المسار البصري غير محاذٍ، ويجب ضبط المرآة الأولى.
يرجى الرجوع إلى الرابط لإعادة محاذاة المسار البصري. [4-8 محاذاة المسار البصري]
مثال جيد:
مثال سيئ:
الخطوة 7-4 - جمع شريط المرآة الثانية
ضع شريط المرآة الثانية على الورقة. اكتب الموضع وعدد النبضات كما في الصورة أدناه.
الخطوة 8 - افحص المسار من المرآة الثانية إلى المرآة الثالثة
الغرض من هذه الخطوة هو التحقق مما إذا كان المسار متحاذيًا من المرآة الثانية إلى المرآة الثالثة.
نظرة عامة على الخطوة:
الخطوة 8-1 - أنشئ النقطة الأولى للموضع الأوسط الأيسر
ضع شريطًا لاصقًا مكونًا من طبقتين على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيسر .
أطلق 3 نبضات لإنشاء النقطة الأولى.
الخطوة 8-2 - أنشئ النقطة الثانية لموضع الأوسط الأيمن
أبقِ نفس الشريط اللاصق على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيمن.
أطلق 3 نبضات لإنشاء النقطة الثانية.
الخطوة 8-3 - تحقق مما إذا كانت النقطة الأولى والثانية متطابقتين
إذا تطابقت النقاط بشكل مثالي، كما في الصورة أدناه، فهذا يشير إلى أن المسار محاذٍ بشكل صحيح.
يمكنك الانتقال إلى الخطوة 8-5.
إذا لم تتطابقا، فهذا يشير إلى أن المسار البصري من المرآة الثانية إلى المرآة الثالثة غير محاذٍ، ويجب ضبط المرآة الثانية.
يرجى الرجوع إلى الرابط لإعادة محاذاة المسار البصري. [4-8 محاذاة المسار البصري]
مثال جيد:
مثال سيئ:
الخطوة 8-4 - أزل الشريط اللاصق من المرآة الثالثة
أزل الشريط اللاصق من المرآة الثالثة عكس وضعه على الورقة.
اكتب موضع النقطة وعدد النبضات كما في الصورة أدناه.
الخطوة 9 - تحقق من مسار الليزر من المرآة الثالثة إلى طرف الفوهة
سيكون هناك موضعان للتحقق منهما.
الموضع الأول هو مركز سطح العمل - نظرة عامة على الخطوة:
الموضع الآخر هو الزاوية اليمنى السفلية من سطح العمل - نظرة عامة على الخطوة:
الخطوة 9-1 - تحقق من مسار المحور Z في مركز سطح العمل
ضع شريطًا لاصقًا من طبقة واحدة على طرف الفوهة وحرك رأس الليزر إلى مركز سطح العمل، ثم قم بإطلاق نبضة واحدة.
قم بإزالة الشريط اللاصق وتحقق مما إذا كانت النقطة مستديرة.
مثال جيد:
أمثلة على النقاط غير المستديرة:
إذا كانت النقطة غير مستديرة، فارجع إلى الرابط لإعادة محاذاة المسار البصري من المرآة الثالثة إلى سطح العمل (المحور Z)، والذي لا يكون عموديًا بشكل كافٍ.
إذا لم تجد أي نقاط على الشريط اللاصق، فيرجى الرجوع إلى تعليمات الضبط المتقدمة.
الخطوة 9-2 - جمع شريط طرف الفوهة المركزية
ضع الشريط على الورقة.
اكتب موضع النقطة وعدد النبضات كما في الصورة أدناه.
الخطوة 9-3 - افحص مسار المحور Z في الزاوية السفلية اليمنى من سطح الطباعة
ضع شريطًا لاصقًا من طبقة واحدة على طرف الفوهة وحرّك رأس الليزر إلى الزاوية السفلية اليمنى من سطح الطباعة، ثم قم بإطلاق نبضة واحدة.
قم بإزالة الشريط اللاصق وتحقق مما إذا كانت النقطة مستديرة.
(من الطبيعي أن تكون نقطة الزاوية أصغر من النقطة المركزية. يرجى الرجوع إلى الأمثلة أدناه.)
مثال جيد:
أمثلة مقبولة:
أمثلة على النقاط غير المستديرة:
- إذا كانت النقطة غير دائرية، فارجع إلى الرابط أدناه لإعادة محاذاة المسار البصري من المرآة الثالثة إلى سطح الطباعة (المحور Z)، والذي لا يكون عموديًا بشكل كافٍ.
[4-8 محاذاة المسار البصري]
الخطوة 9-4 - جمع شريط طرف الفوهة السفلية اليمنى
ضع الشريط على الورقة.
اكتب موضع النقطة وعدد النبضات كما في الصورة أدناه.
الخطوة 10 - إعداد التقارير (اختياري)
يمكن مشاركة الشريط الذي تم جمعه مع الموزع المحلي إذا كنت تواجه مشكلة في جهازك.
يعد المسار البصري عاملاً رئيسيًا يؤثر على نتيجة النقش والقطع.
يرجى التقاط صورة للأشرطة التي تم جمعها وصورة واضحة لأشرطة طرف الفوهة كما في الأمثلة أدناه:
الصورة #1:
الصورة #2:
#END
