يجب فحص المسار البصري شهريًا وإعادة محاذاته عند الضرورة.
علامات عدم محاذاة المسار البصري:
- عدم القدرة على قطع المواد باستخدام معدل الطاقة والسرعة الافتراضيين في Beam Studio.
- الحصول على نتائج حفر سيئة بحيث تكون أنماط الحفر في منطقة معينة أخف أو أعمق من المناطق الأخرى، أو تصبح أخف أو أعمق في اتجاه معين.
- مقطع القطع على المادة ليس عموديًا بعد القطع.
يرجى اتباع الخطوات أدناه للتحقق من المسار البصري وإعادة محاذاته عند الضرورة.
(معظم الصور في هذا المحتوى هي لجهاز HEXA، ولكن المفهوم والمنطق والطريقة لمحاذاة المسار البصري متشابهة لجهاز Beambox.)
الخطوة 1 - تجهيز الأدوات:

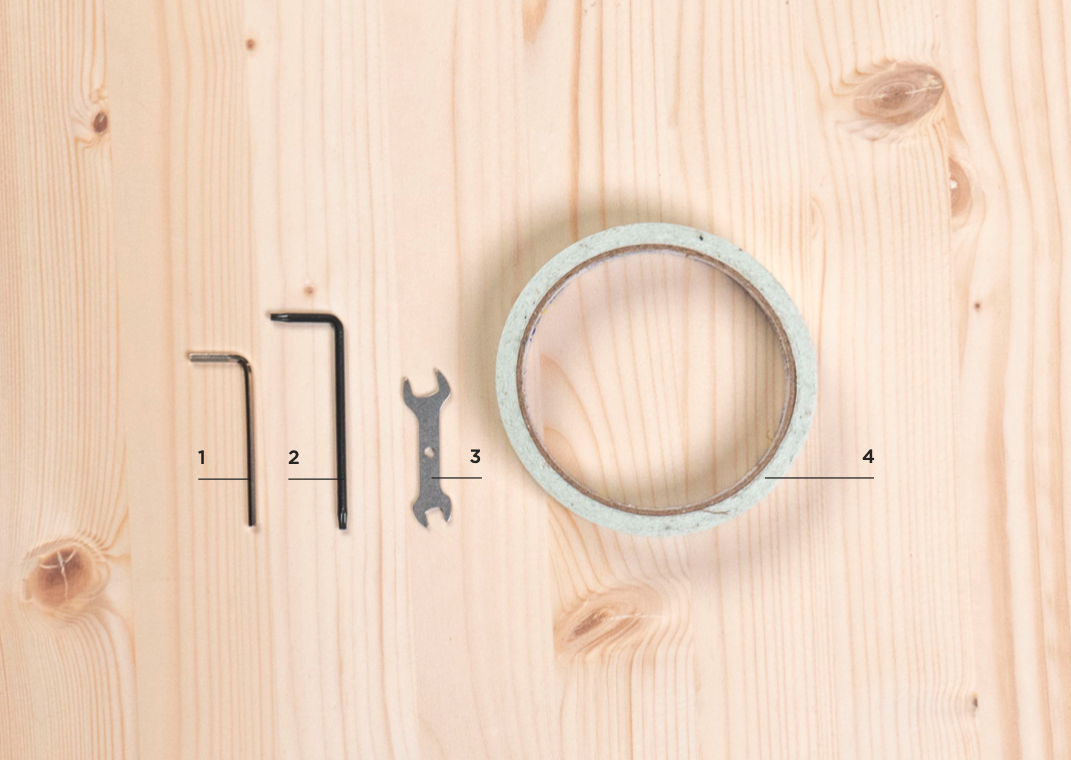

مشمول في صندوق الملحقات:
1｜مفتاح سداسي 2.5 مم
2｜مفك براغي Torx
3｜مفتاح ذو رأسين مفتاح ربط
4｜شريط لاصق ذو وجهين

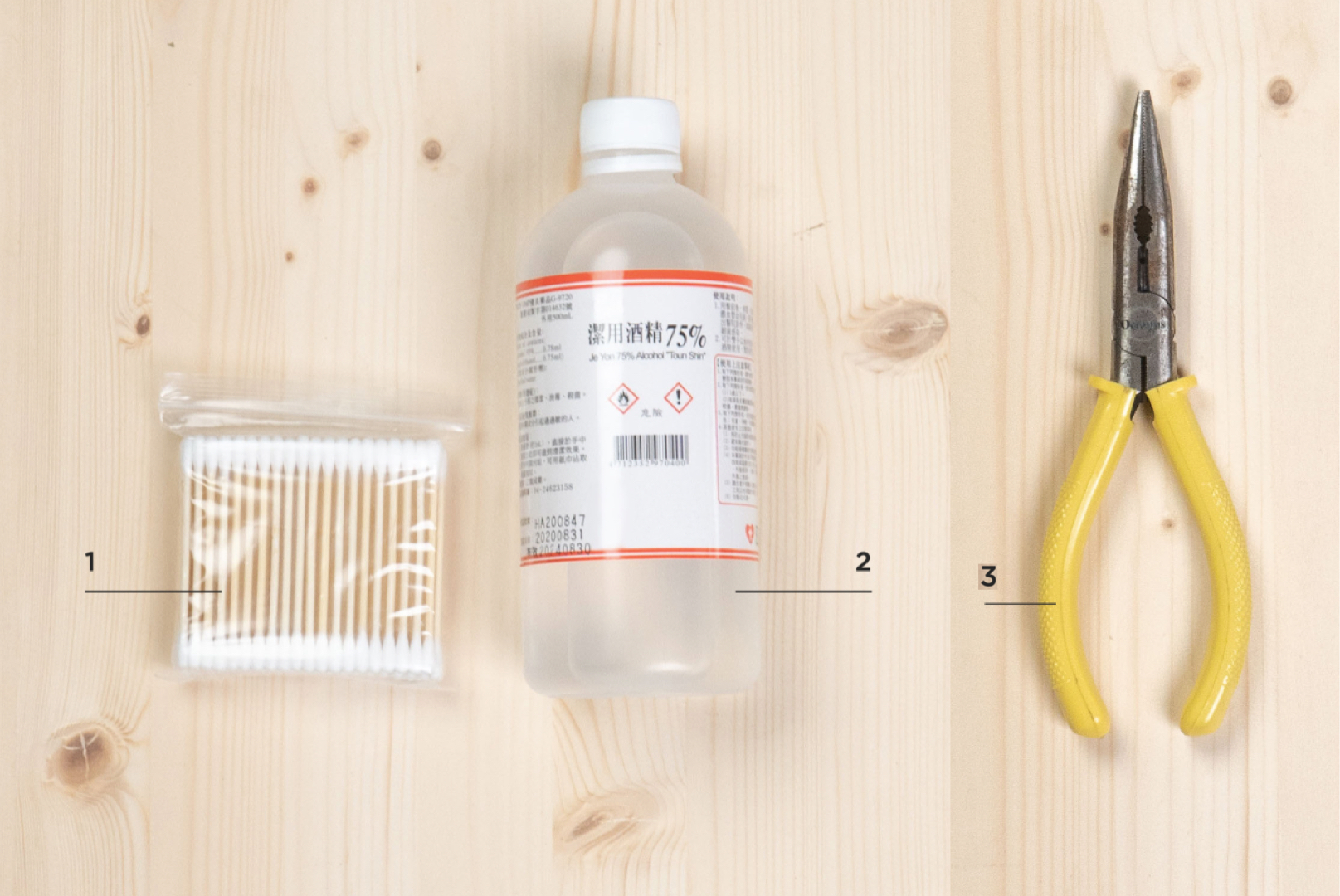

تجهيز بنفسك:
1｜أعواد قطنية
2｜بخاخ مطهر / بخاخ كحول
3｜كماشة
الخطوة 2 - تعلم كيفية إنشاء نبضة:
أ. قم بتشغيل الجهاز.
ب. أغلق الغطاء.
ج. ادخل وضع الصيانة وانتظر حتى تكتمل عملية التوطين.
د. ابحث عن زر النبض.
هـ. ضغطة واحدة = نبضة واحدة، ضغطتان = نبضتان، وهكذا.
#يرجى دائمًا إنشاء النبضات عندما يكون غطاء الباب مغلقًا.
الخطوة 3 - افتح الغطاء الخلفي لجهاز Beambox:

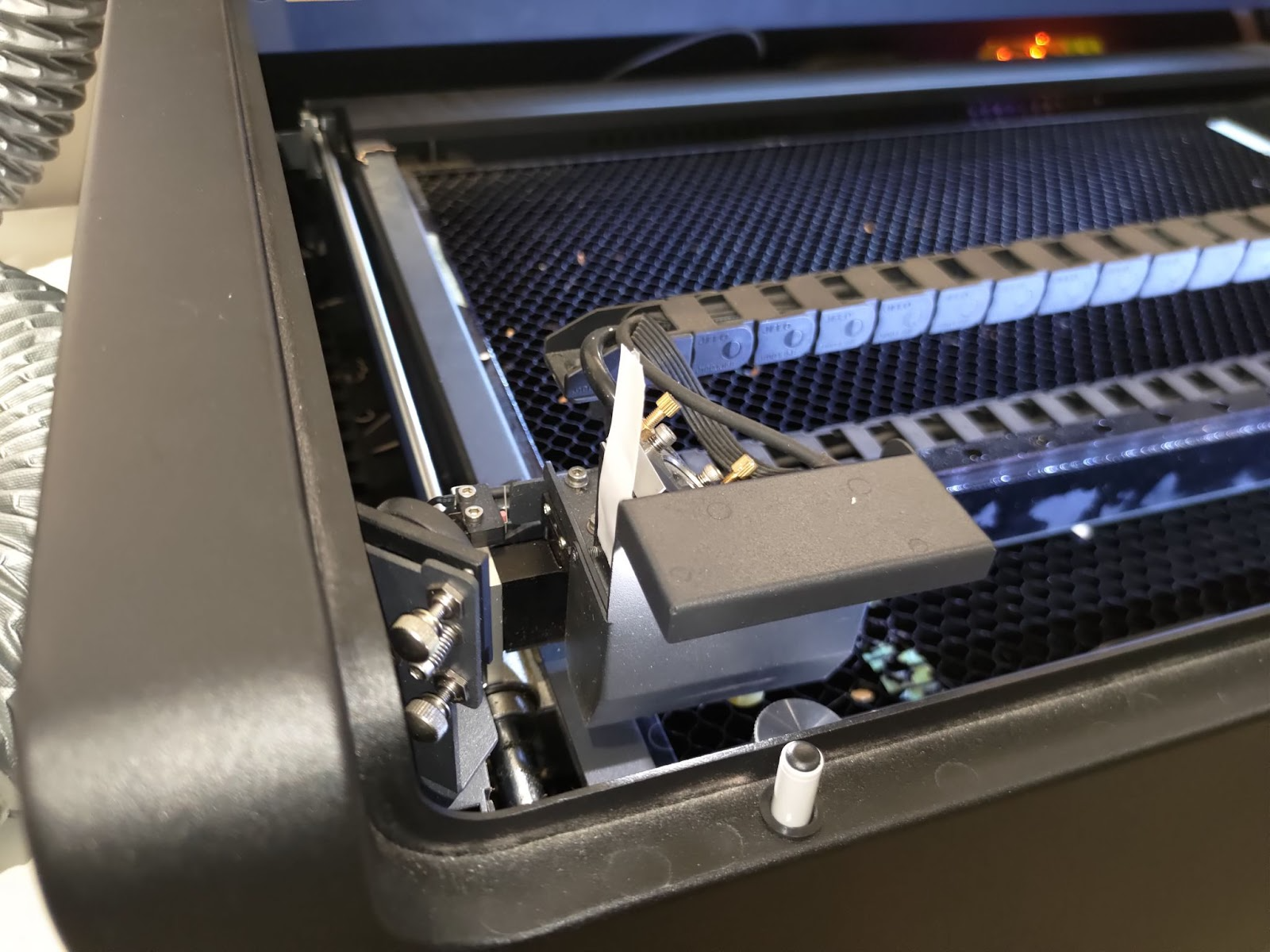

استخدم مفك البراغي Phillips لفك البرغي الموجود فوق المروحة في الجزء الخلفي من الجهاز، وبعد ذلك يمكن فتح الغطاء الخلفي.
الخطوة 4 - تعرف على المواقع
يرجى التعرف على المواقع:
- المرآة العاكسة الأولى
- المرآة العاكسة الثانية
- المرآة العاكسة الثالثة
- 7 مواقع على سرير الجهاز سيتم نقل رأس الليزر إليها أثناء الفحص.
الخطوة 5 - نظف جميع المرايا والعدسات البؤرية:
يرجى اتباع التعليمات الواردة في الرابط أدناه لتنظيف جميع المرايا والعدسات.
5-4 تنظيف المرايا والعدسات
الخطوة 6 - تحقق من نقطة الليزر على المرآة الأولى:
الهدف من هذه الخطوة هو التحقق من أن أنبوب الليزر والجهاز في حالة جيدة.
نظرة عامة على الخطوة:
الخطوة 6-1 - وضع الشريط وإجراء النبضات:
ضع شريطًا لاصقًا مزدوج الوجه مكونًا من طبقتين على المرآة الأولى، وأغلق الغطاء الخلفي، ثم قم بإجراء خمس نبضات.
الخطوة 6-2 - تحقق منشكل النقطة على الشريط:

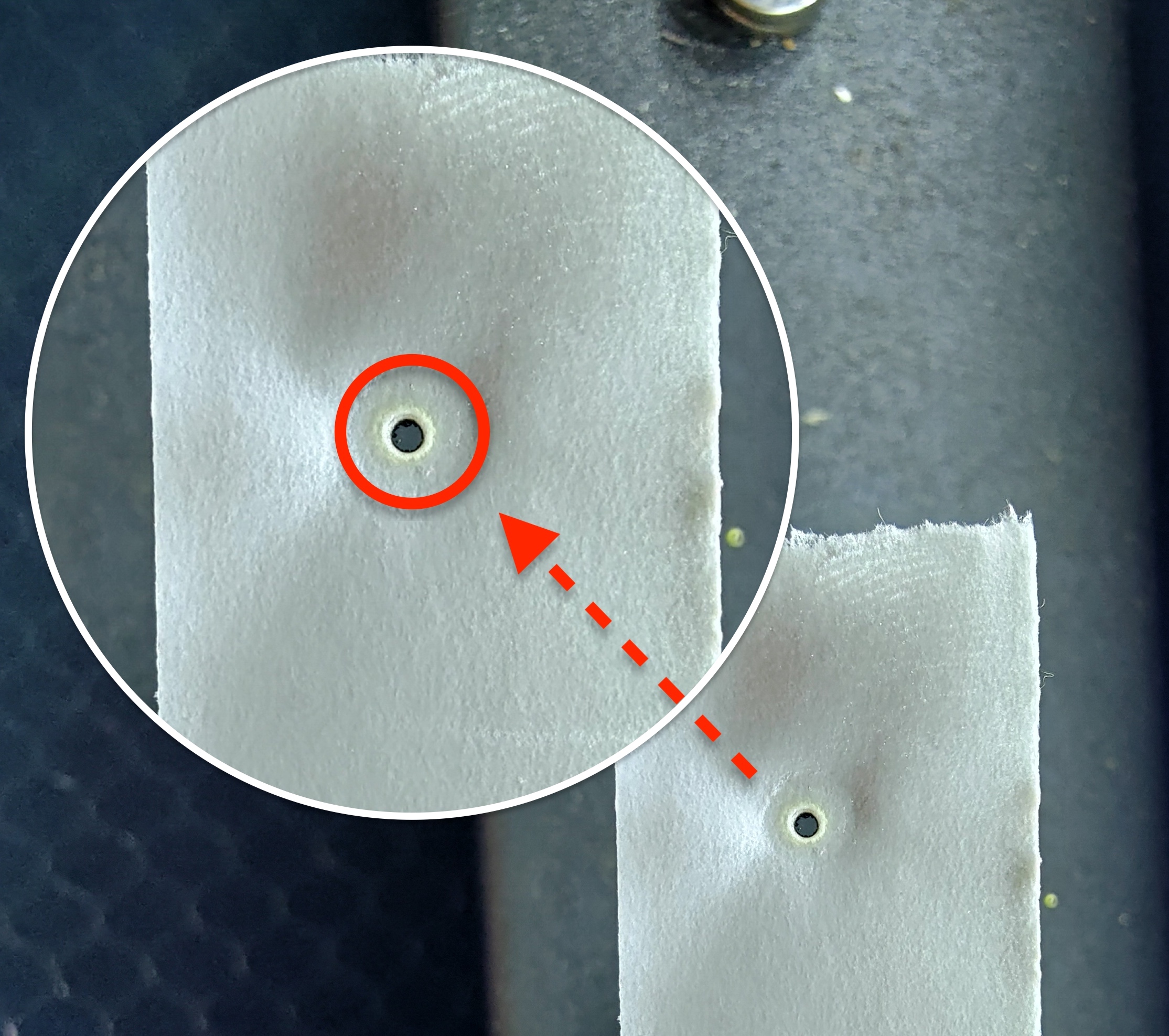

من الأفضل أن يكون الشكل دائريًا قدر الإمكان، وينبغي أن تكون الطبقة الأولى من الشريط اللاصق ذو الوجهين في المقدمة محترقة.
مثال جيد:

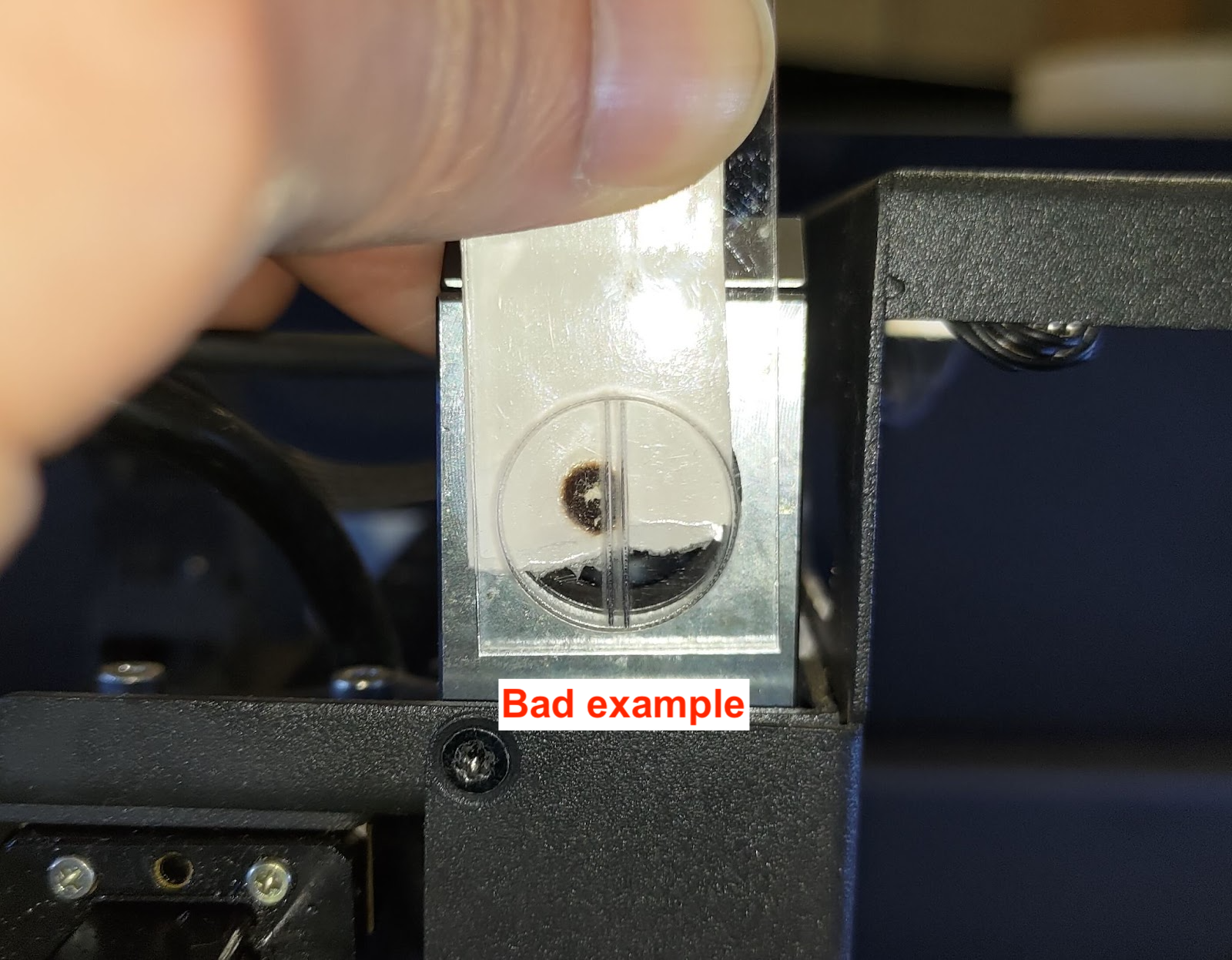

مثال سيئ:
الخطوة 6-3 - جمع شريط المرآة الأولى:
ضع شريط المرآة الأولى على قطعة من الورق. دوّن الموضع وعدد النبضات كما هو موضح في الصورة أدناه.
الخطوة 6-4 - استكشاف الأخطاء وإصلاحها والإبلاغ:
إذا كانت النقطة غير دائرية، أو ضعيفة، أو مشابهة للأمثلة السيئة أعلاه، ارفع معدل الطاقة إلى x2.0 وتحقق مما إذا كان ذلك يحسنها:
-
إذا أصبحت النقطة أقوى، فهذا يشير إلى أن أنبوب الليزر ربما قد تدهورت حالته، لا يزال بإمكانك إنهاء عملية ضبط المسار البصري بزيادة معدل الطاقة، أو يمكنك الاتصال ببائع التجزئة المحلي الخاص بك وإبلاغه بأن الأنبوب قد تكون حالته قد تدهورت.
-
إذا لم تصبح النقطة أقوى أو كان لا يزال شكلها غريبًا، فاتصل ببائع التجزئة المحلي للحصول على مزيد من المساعدة.
(يرجى مشاركة صورة نتيجة النبض على المرآة الأولى مع بائع التجزئة الخاص بك.)
الخطوة 7 - تحقق من المسار من المرآة الأولى إلى المرآة الثانية:
الهدف من هذه الخطوة هو التحقق مما إذا كان المسار محاذيًا من المرآة الأولى إلى المرآة الثانية.
نظرة عامة على الخطوة:
الخطوة 7-1 - إنشاء النقطة الأولى للموضع العلوي الأيسر:

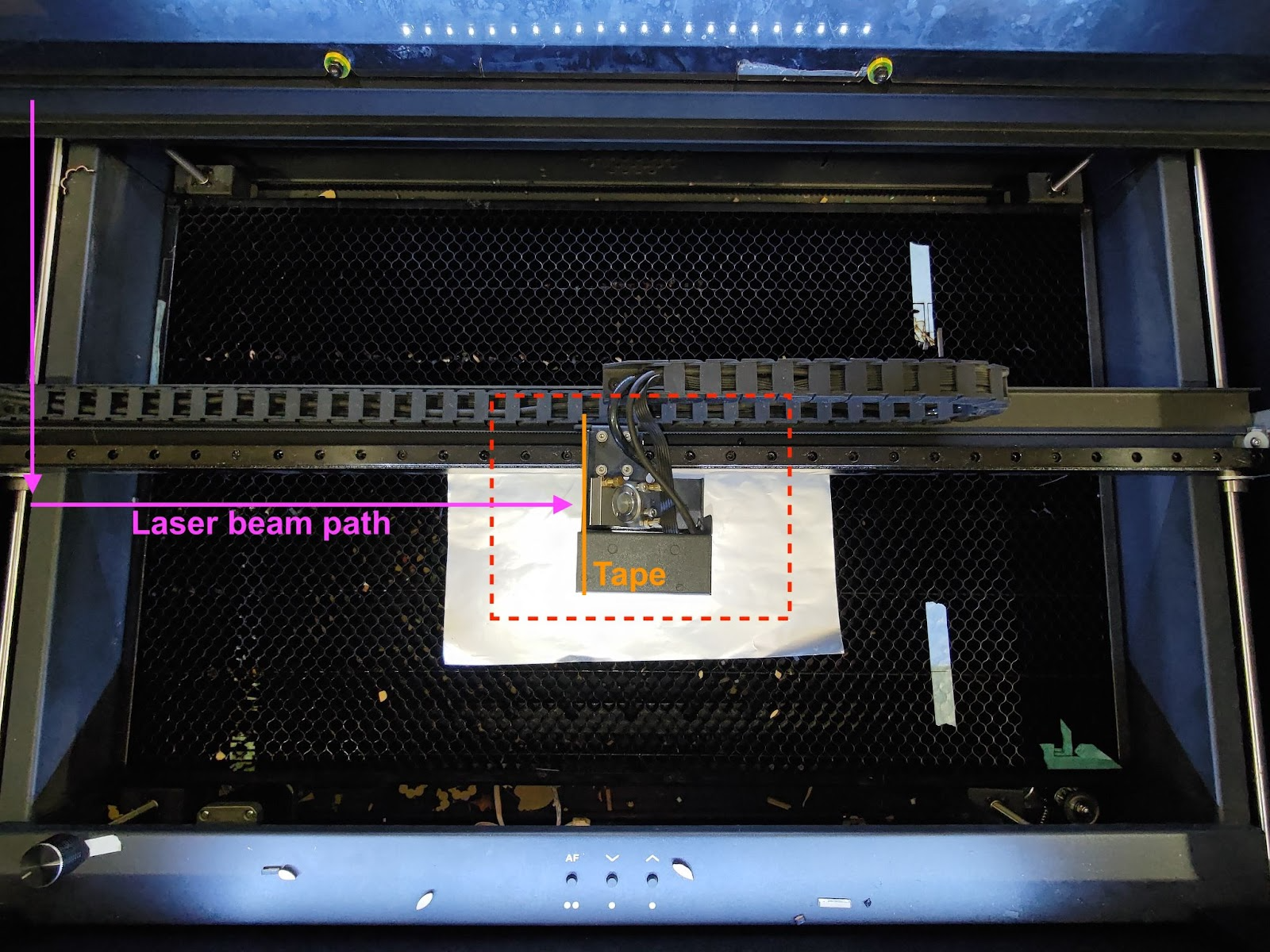

ضع شريطًا لاصقًا مكونًا من طبقتين على المرآة الثانية وحرك الرأس إلى الزاوية العلوية اليسرى.
قم بإطلاق ثلاث نبضات لإنشاء النقطة الأولى.
الخطوة 7-2 - إنشاء النقطة الثانية للموضع السفلي الأيسر:
أبقِ نفس الشريط اللاصق على المرآة الثانية وحرك الرأس إلى الزاوية السفلية اليسرى.
قم بإطلاق ثلاث نبضات لإنشاء النقطة الثانية.
إذا لم تظهر نقطة في الموضع السفلي الأيسر، فهذا يشير إلى أن المسار غير محاذٍ بشكل كبير.
يرجى تحريك الرأس إلى الموضع الأوسط الأيسر ومحاولة إنشاء نقطة في المنتصف الأيسر.
الخطوة 7-3 - تحقق مما إذا كانت النقطتان الأولى والثانية متداخلتين
إذا تداخلت النقاط تمامًا، كما في صورة المثال الجيد، فهذا يشير إلى أن المسار محاذٍ بشكل صحيح.
يمكنك الانتقال إلى الخطوة 7-5.
إذا لم تتداخل النقاط، كما في الأمثلة السيئة أدناه، فهذا يشير إلى أن المسار البصري من المرآة الأولى إلى المرآة الثانية غير محاذٍ، ويجب ضبط المرآة الأولى.
مثال جيد:
مثال سيئ:
الخطوة 7-4 - محاذاة المسار من المرآة الأولى إلى المرآة الثانية:
ستعلمك هذه الخطوة كيفية محاذاة المسار من المرآة الأولى إلى المرآة الثانية عن طريق ضبط البراغي على المرآة الأولى.

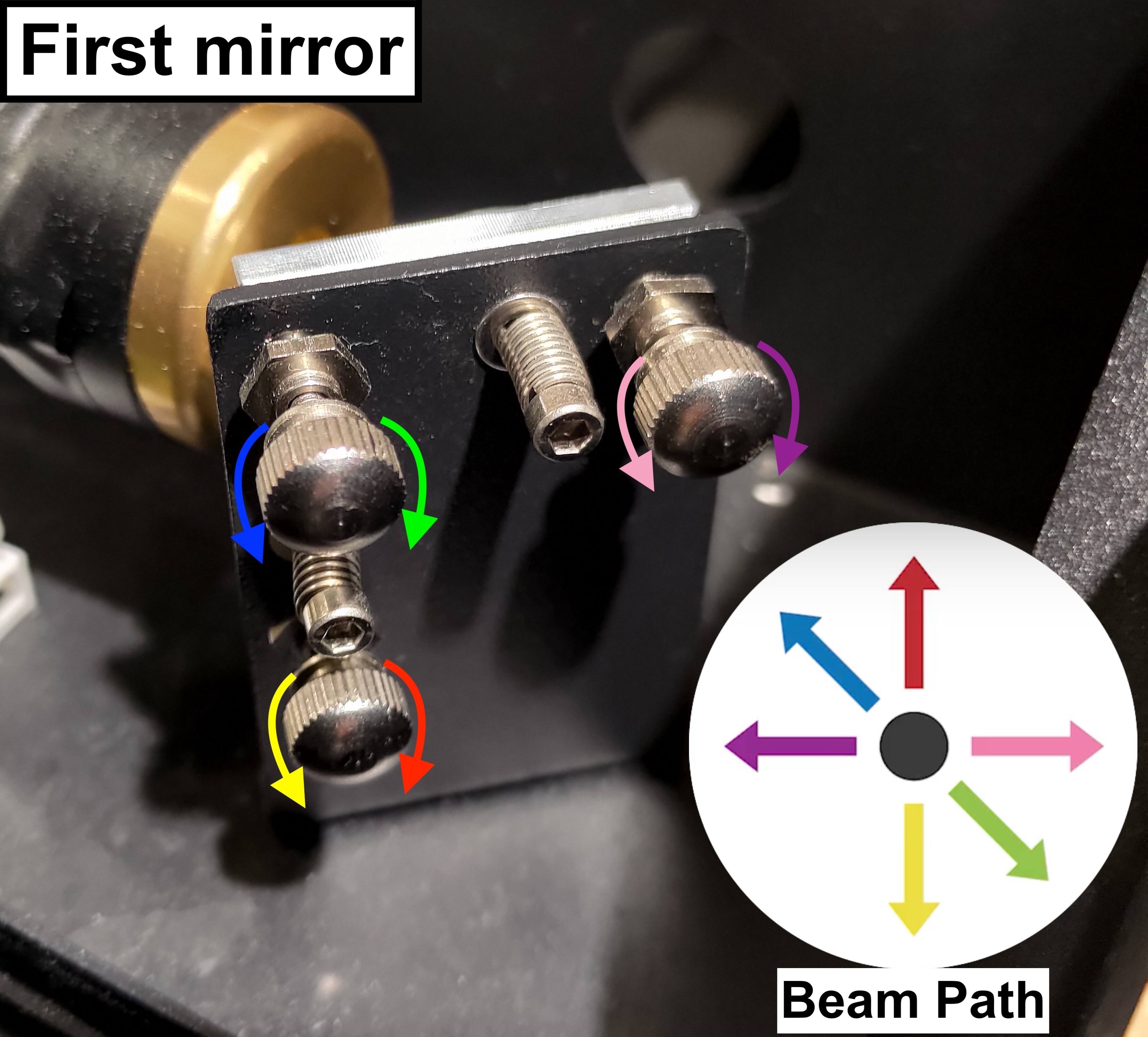

توجد ثلاثة براغي على المرآة الأولى، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير مسار الشعاع، مما يعني أن موضع النقطة الثانية سيتغير.
يرجى ملاحظة أنه في كل مرة تقوم فيها بضبط البرغي، قد يتغير المسار. لضمان الدقة، يوصى بإزالة الشريط اللاصق القديم الذي يحتوي على النقاط السابقة واستخدام شريط لاصق جديد من طبقتين للتأكد مما إذا كانت النقاط الجديدة متداخلة.
الخطوة 7-4-1 - تحديد البرغي الذي سيتم ضبطه:
حدد موضع النقطة الثانية واستهدف البرغي و اتجاه دورانه.

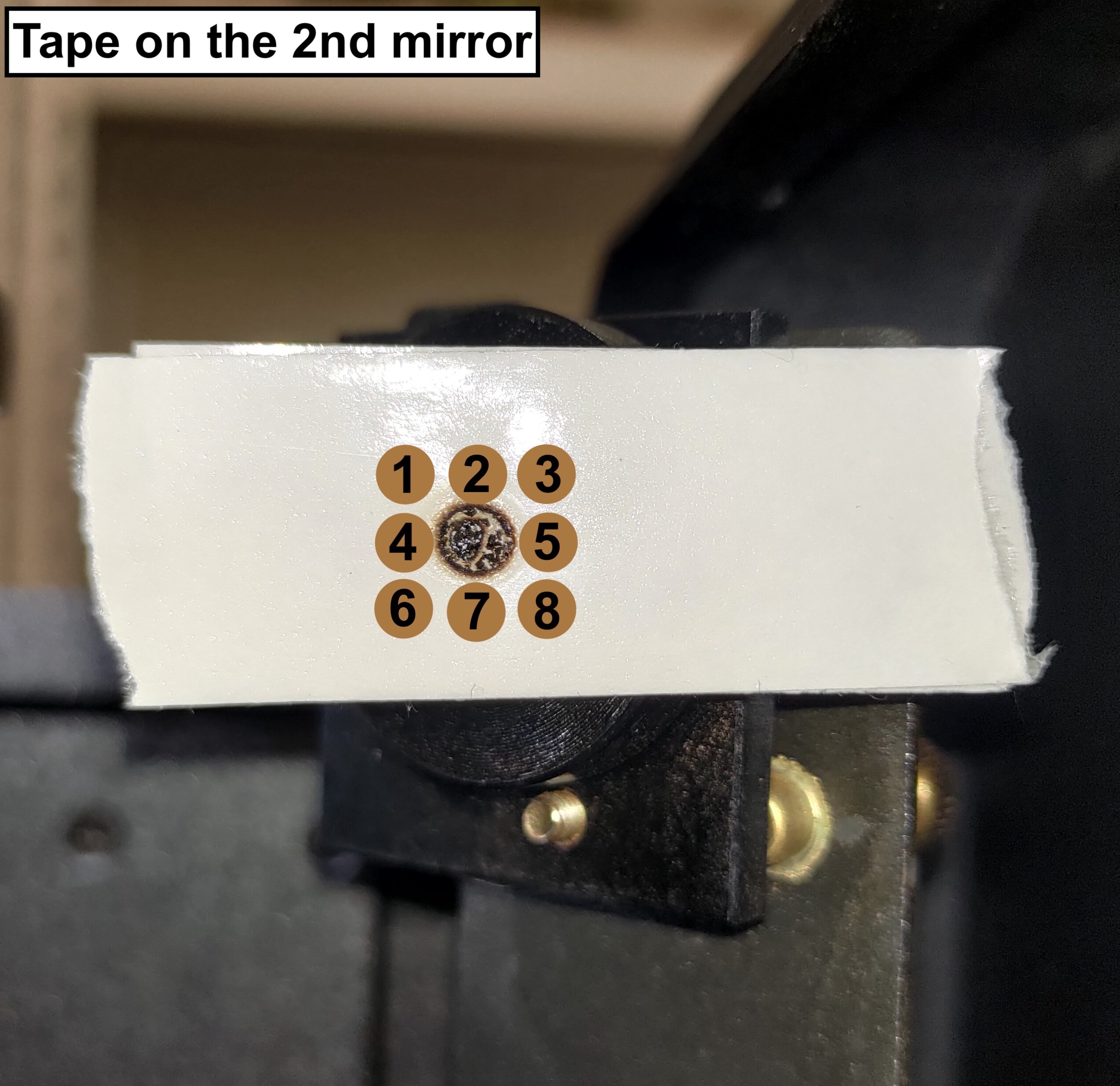

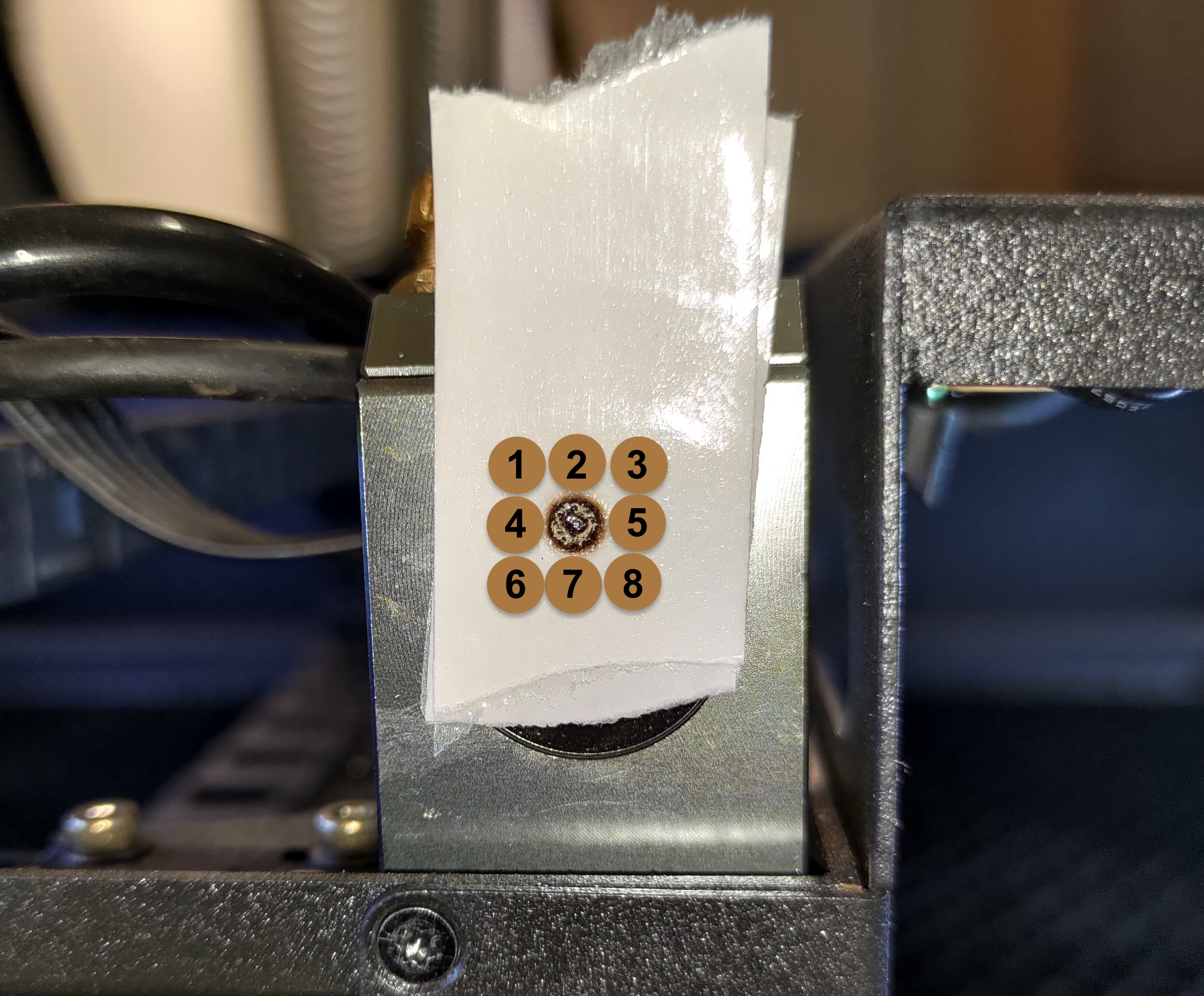

يرجى الاطلاع على الصورة أدناه والعثور على الرقم المشابه لموضع النقطة الثانية:

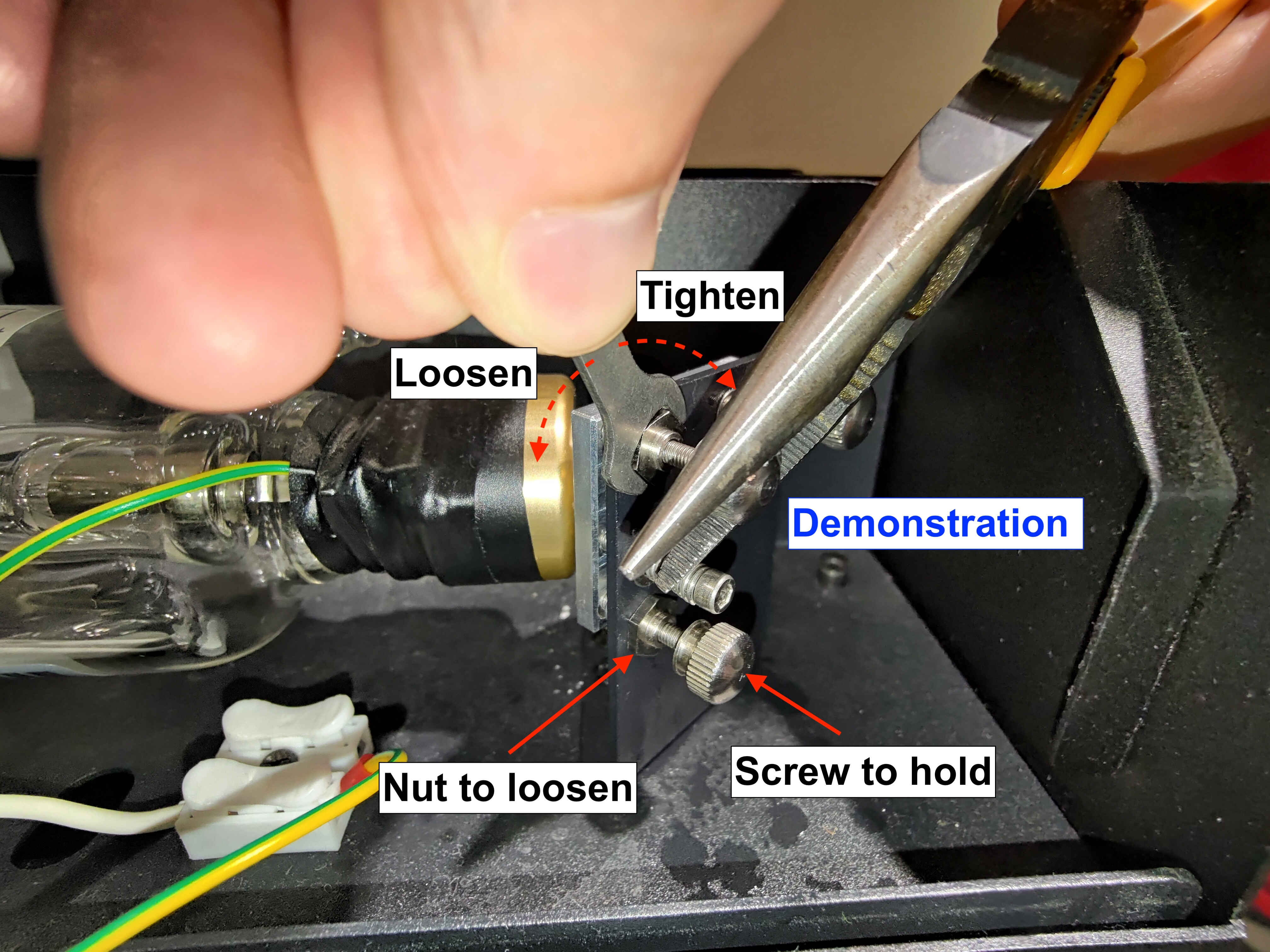

قبل ضبط البرغي، يرجى تعلم كيفية فك الصامولة بشكل صحيح:

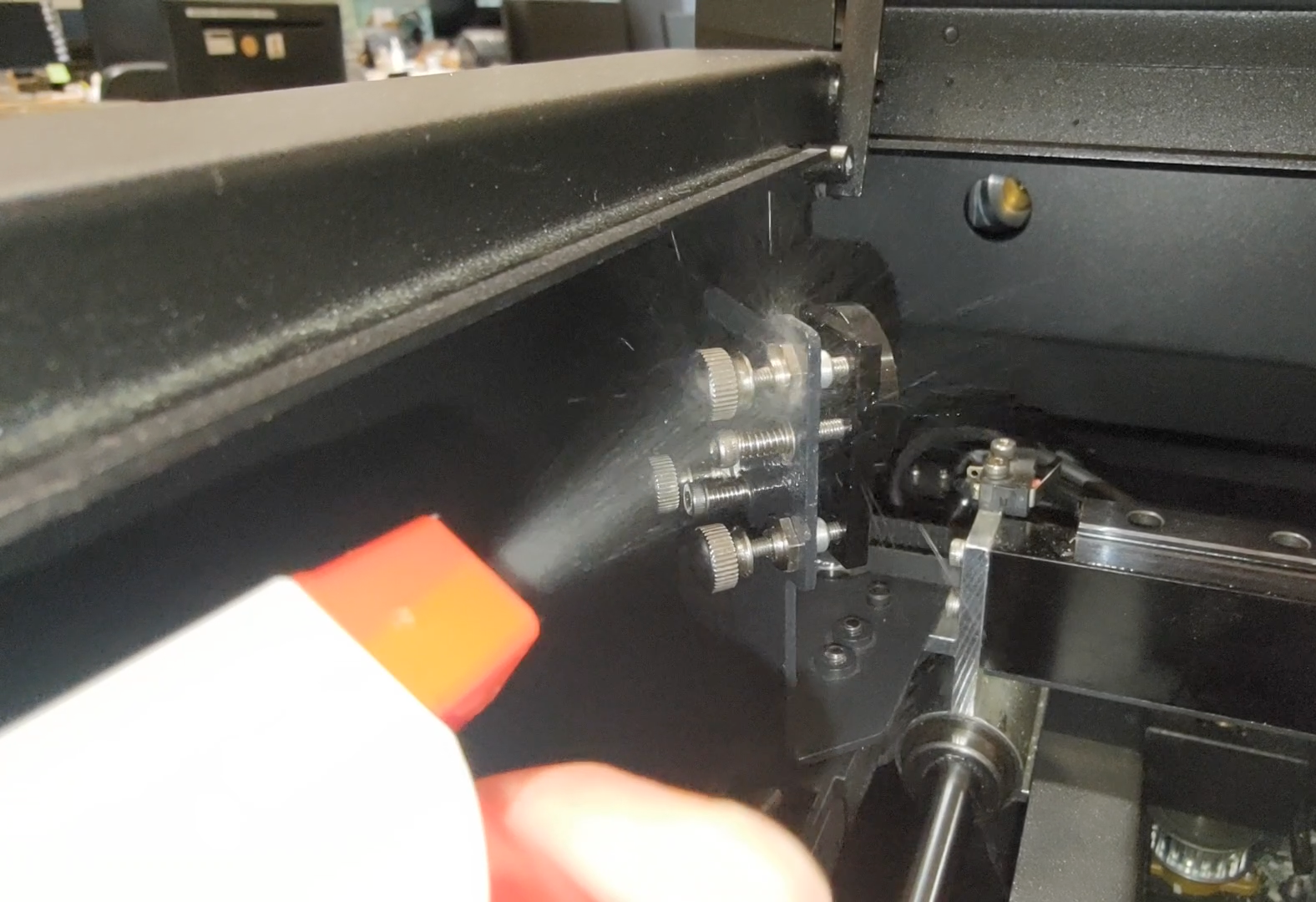

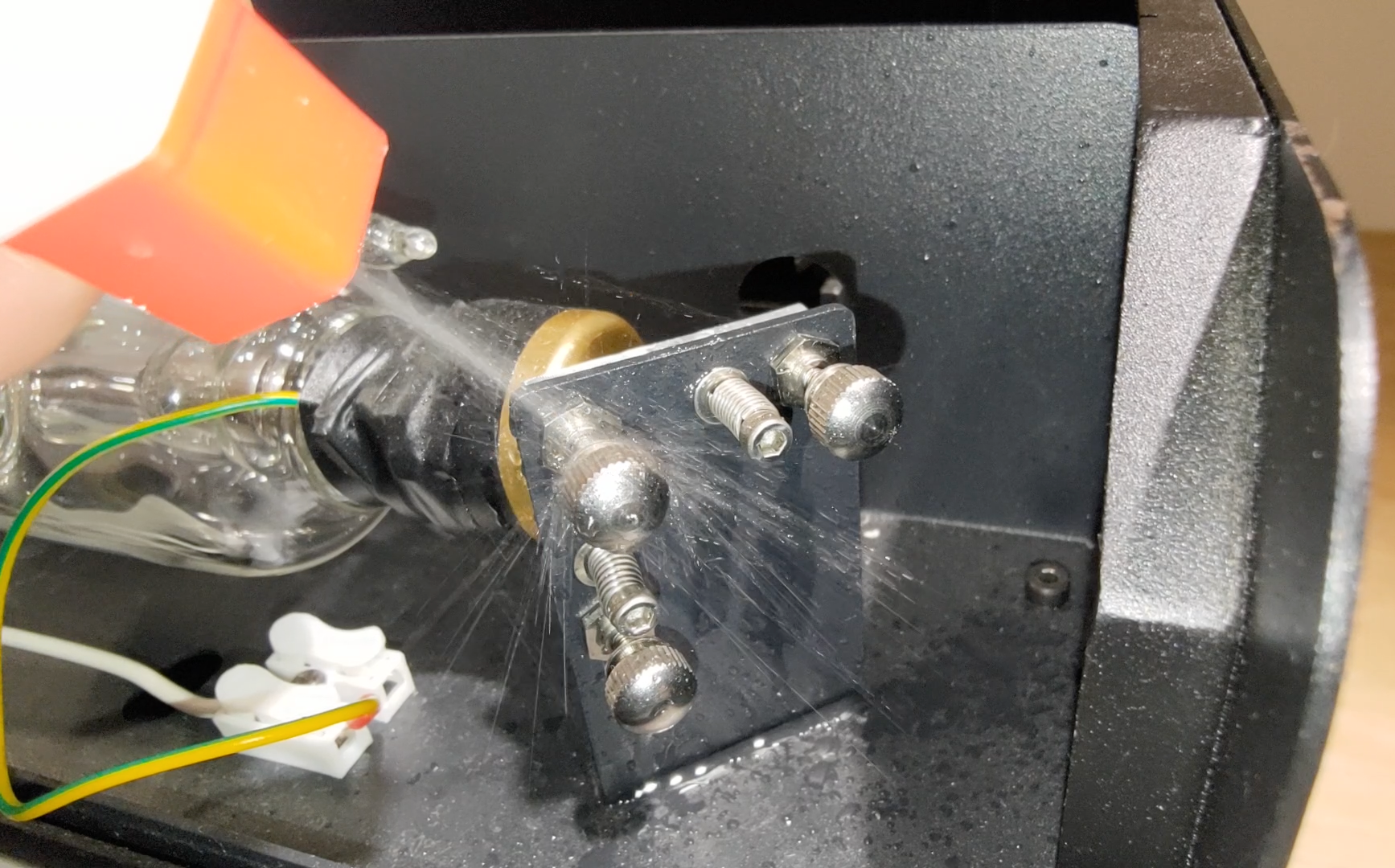

- أولاً، رش الكحول على الصواميل لإذابة الجل أو الغراء وانتظر بضع ثوانٍ.

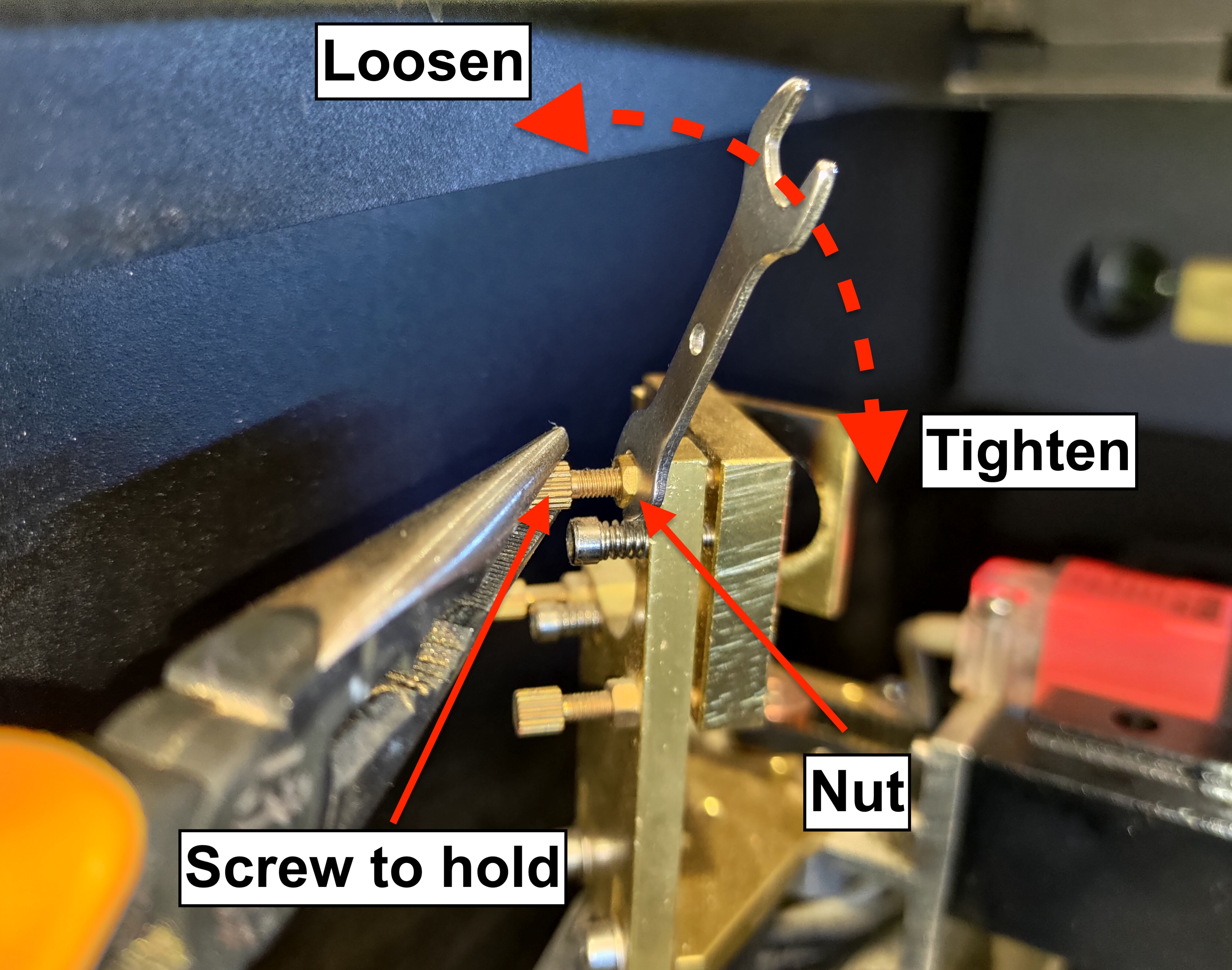

- بعد ذلك، استخدم الكماشة لتثبيت البرغي، ثم قم بفك الصامولة باستخدام مفتاح ذو رأسين عن طريق تدويره عكس اتجاه عقارب الساعة..

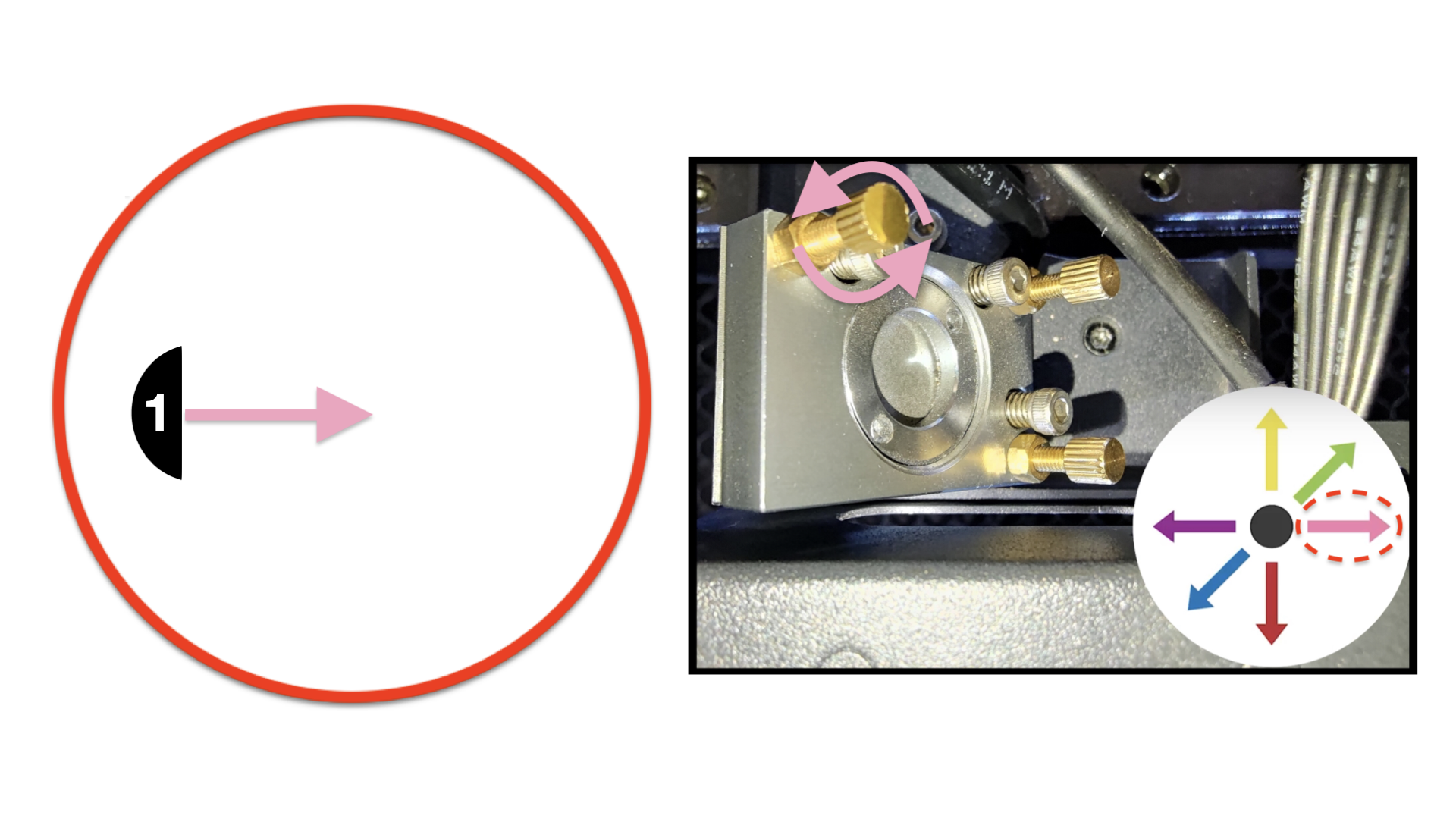

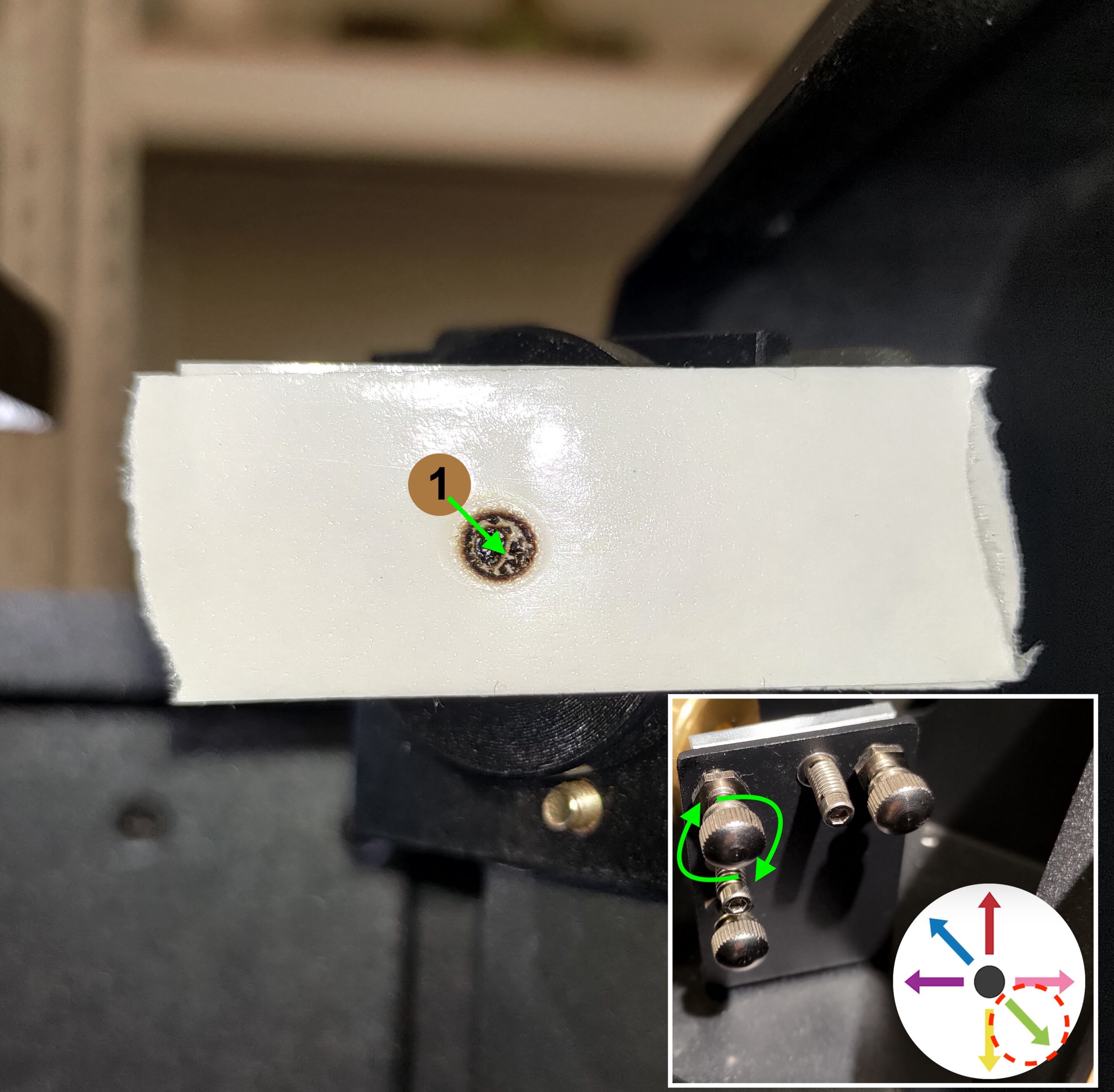

بالنسبة للرقم #1:
تحتاج النقطة الثانية إلى النزول إلى اليمين لكي تتداخل مع النقطة الأولى
سيحتاج البرغي العلوي الأيسر إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

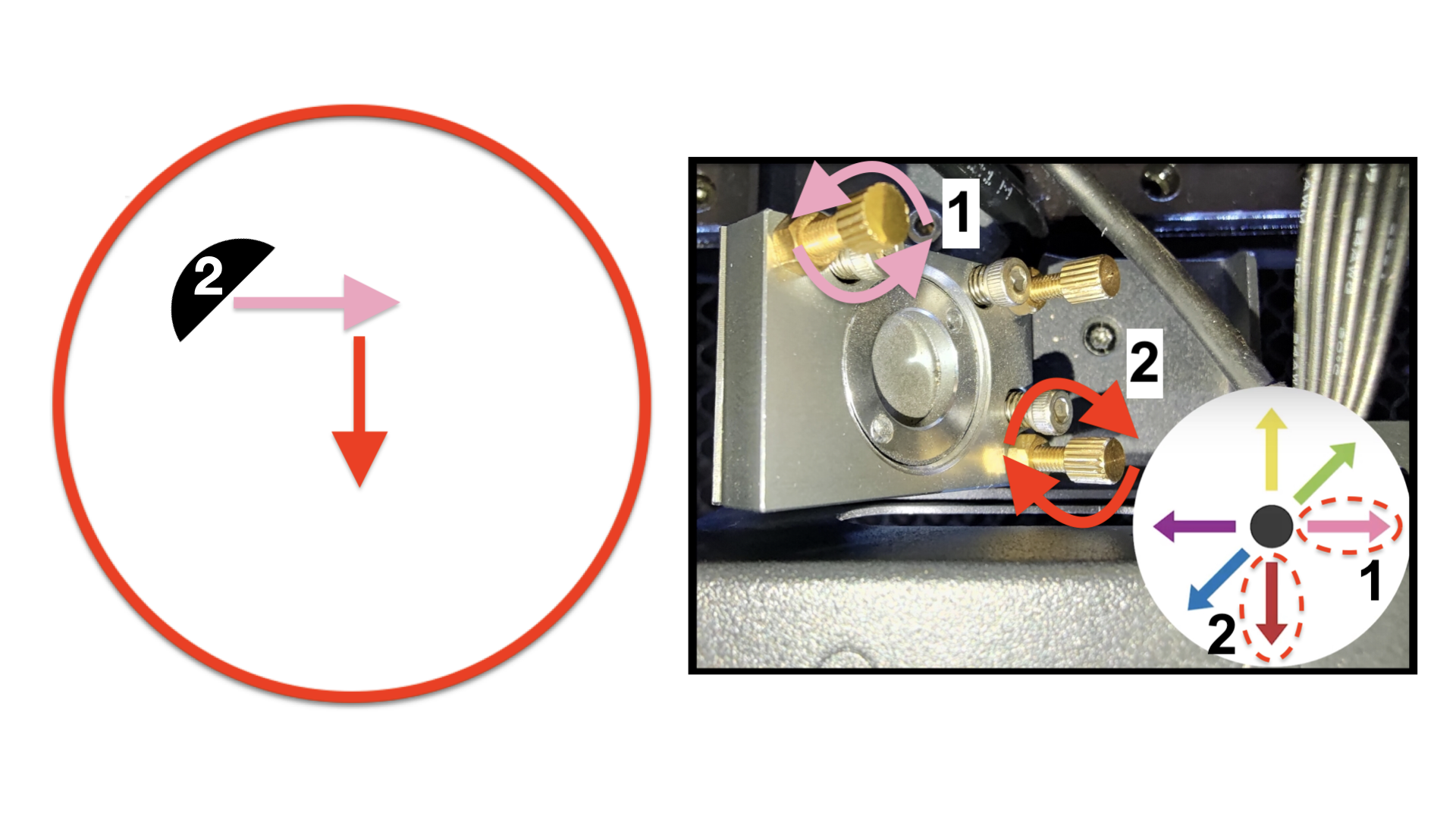

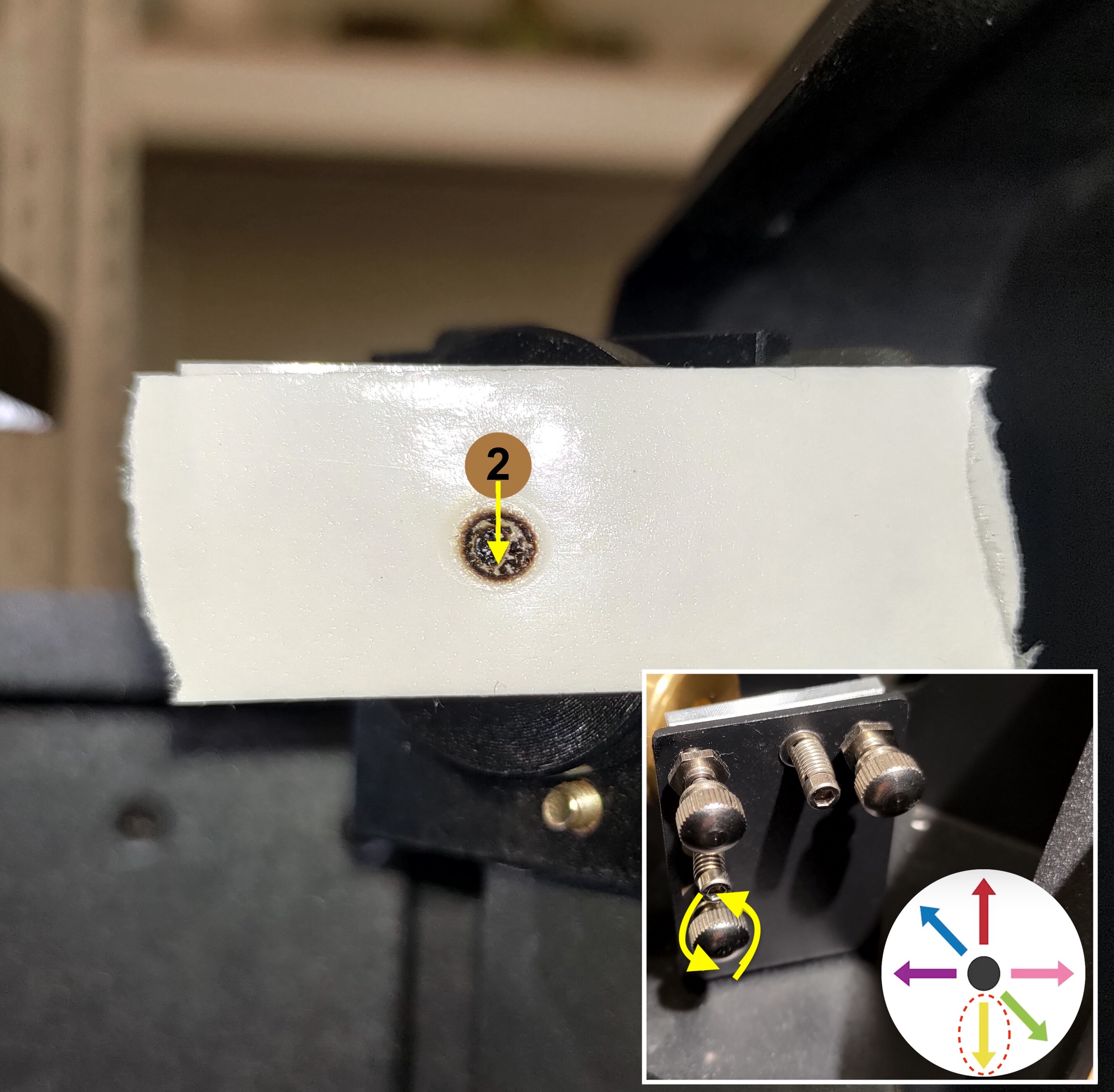

بالنسبة للنقطة #2:

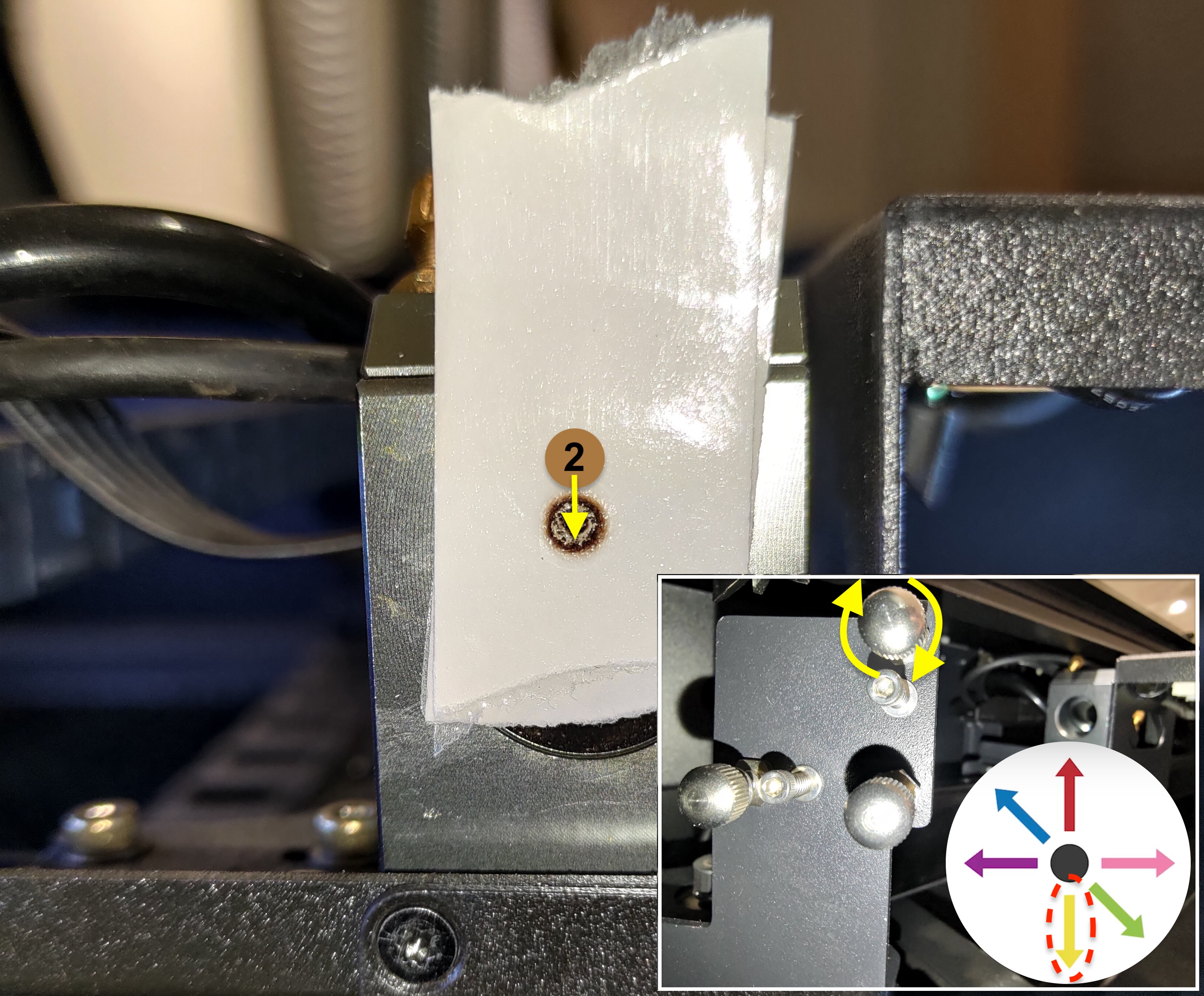

تحتاج النقطة الثانية إلى النزول مباشرةً لتتداخل مع النقطة الأولى.
سيحتاج البرغي السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

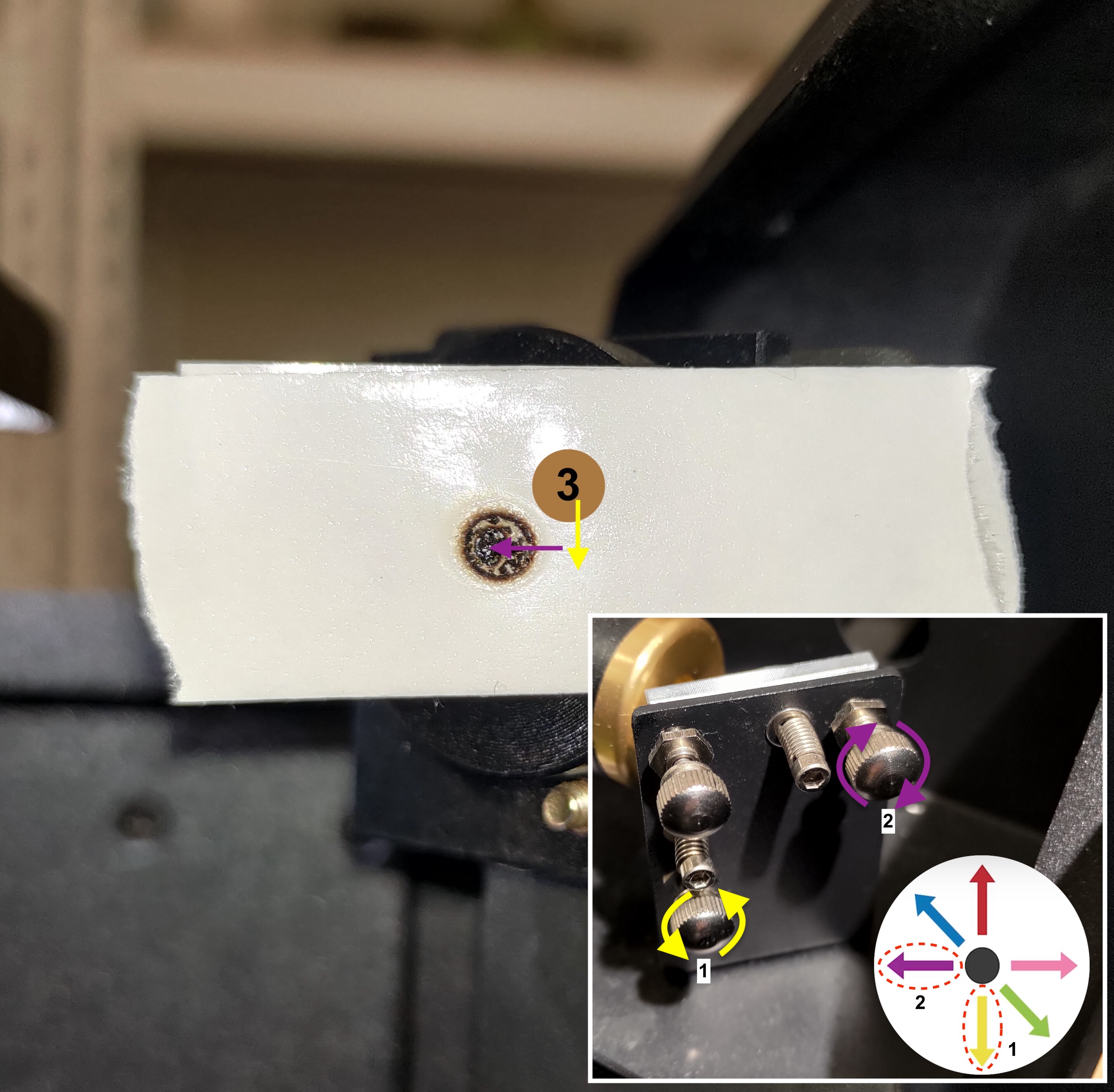

بالنسبة للنقطة #3:

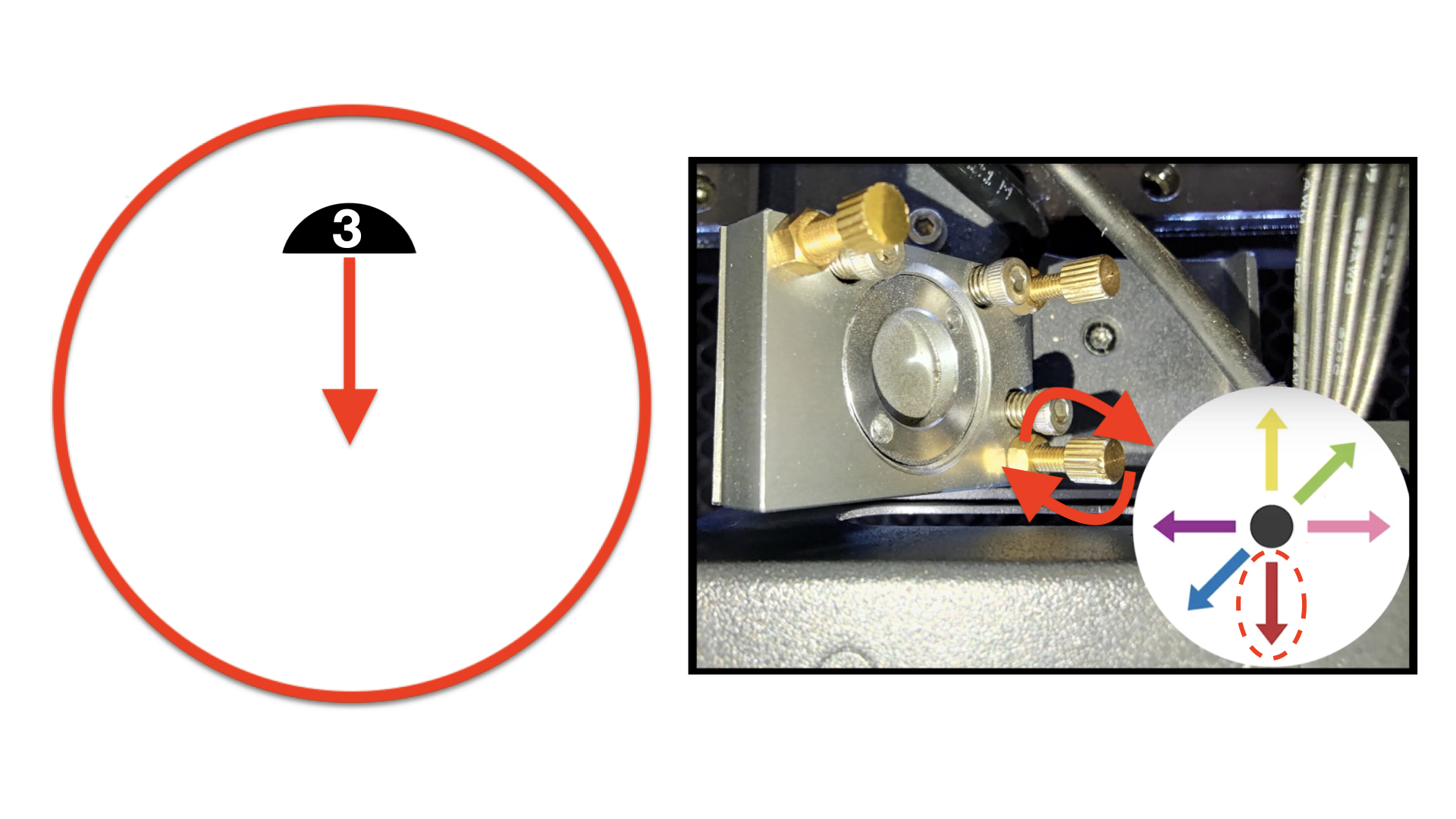

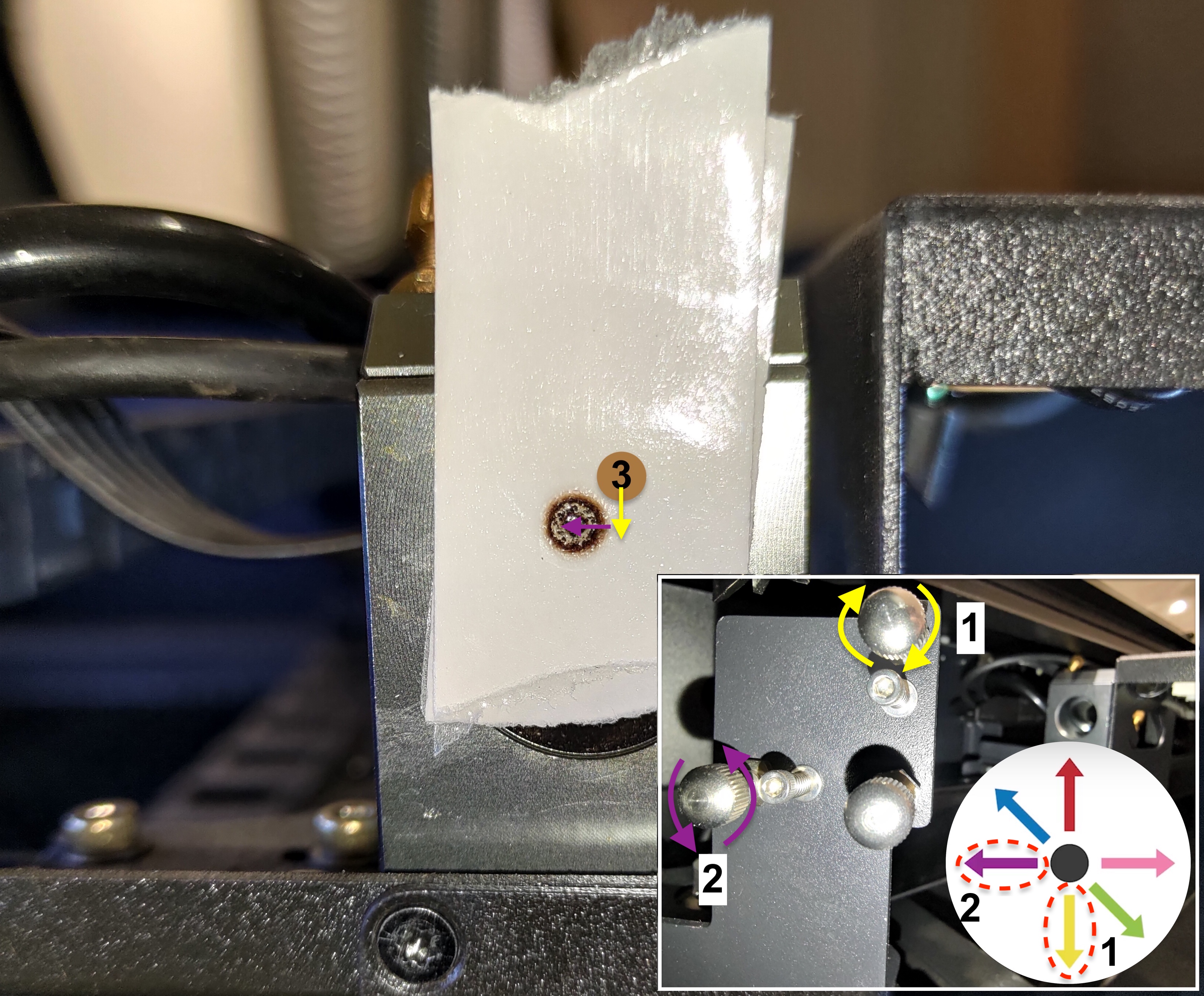

تحتاج النقطة الثانية إلى النزول أولاً ثم الانتقال إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج البرغي السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة تنزل.
سيحتاج البرغي العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تنتقل إلى اليسار.
يرجى الرجوع إلى الصورة أدناه.

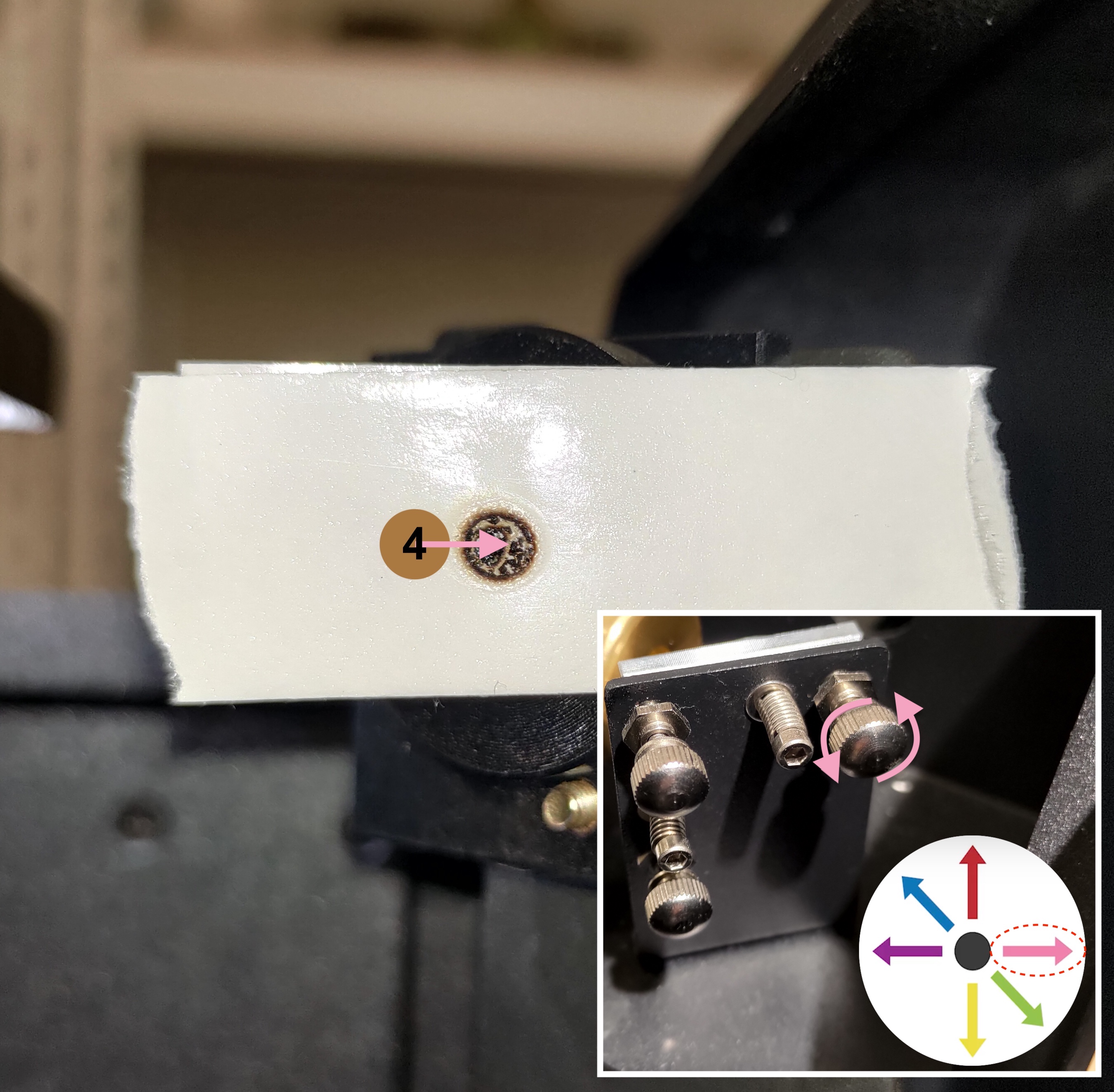

بالنسبة للنقطة #4:
تحتاج النقطة الثانية إلى الانتقال إلى اليمين لتتداخل مع النقطة الأولى.
سيحتاج البرغي العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

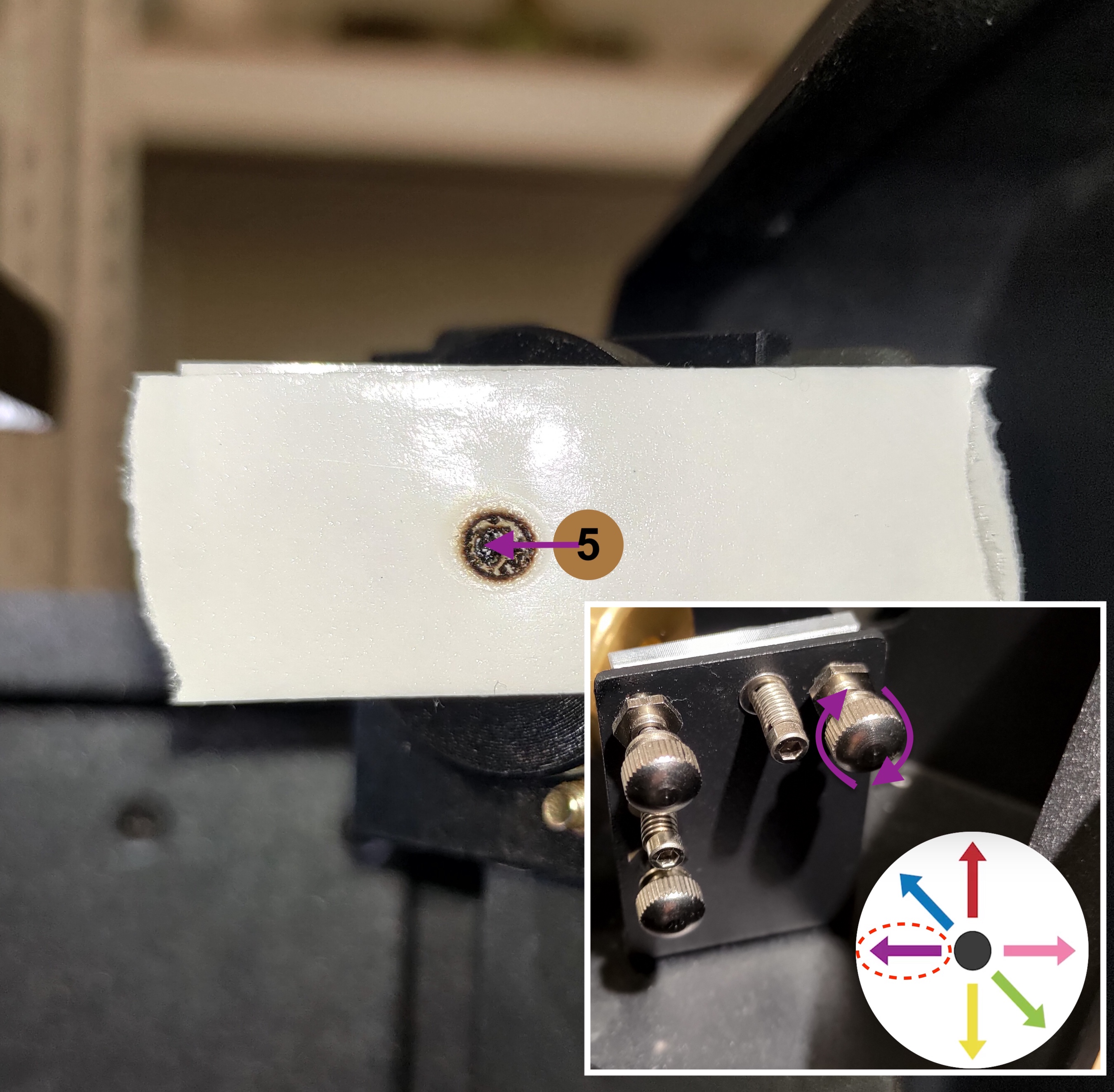

بالنسبة للنقطة #5:
تحتاج النقطة الثانية إلى الانتقال إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج البرغي العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

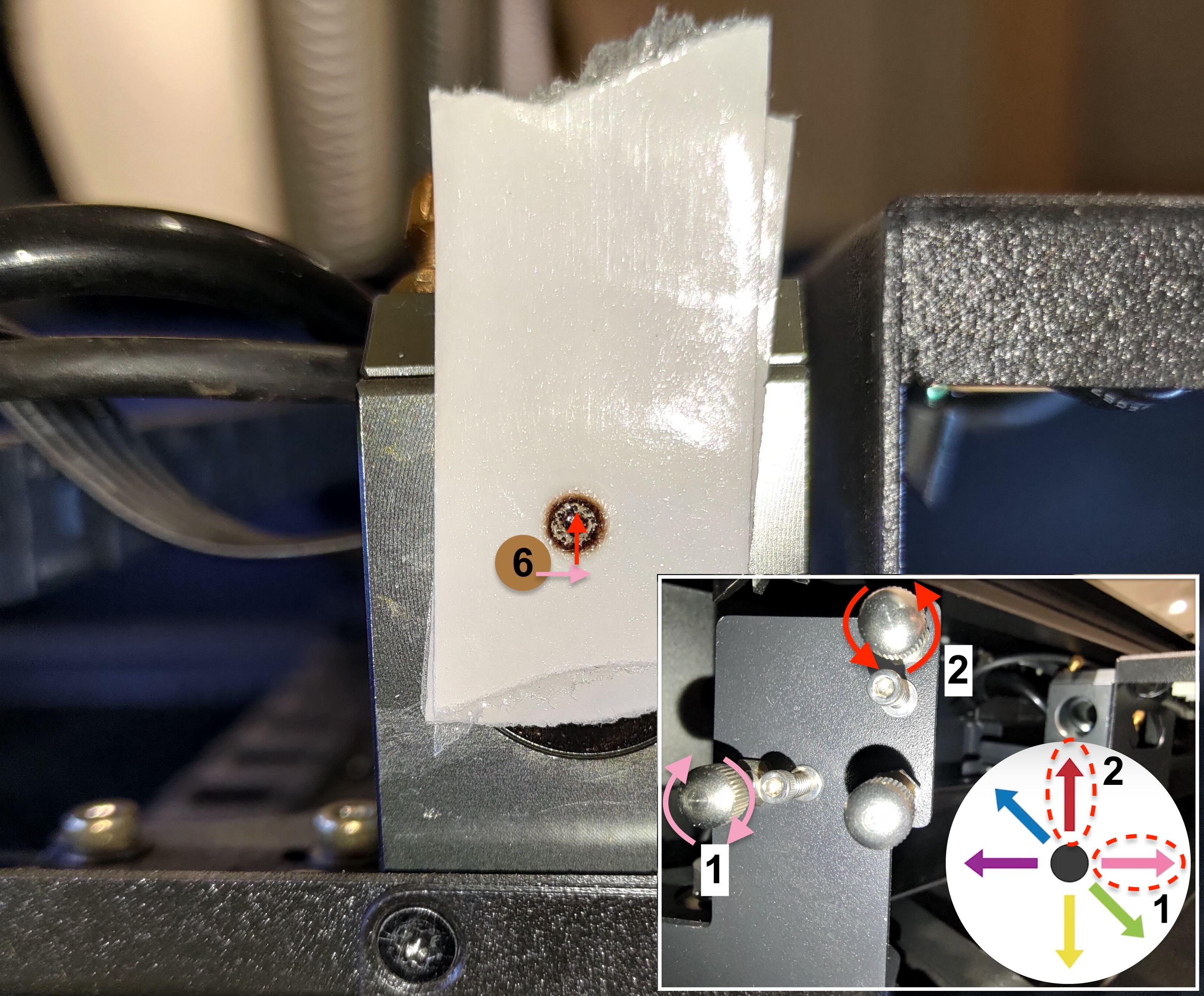

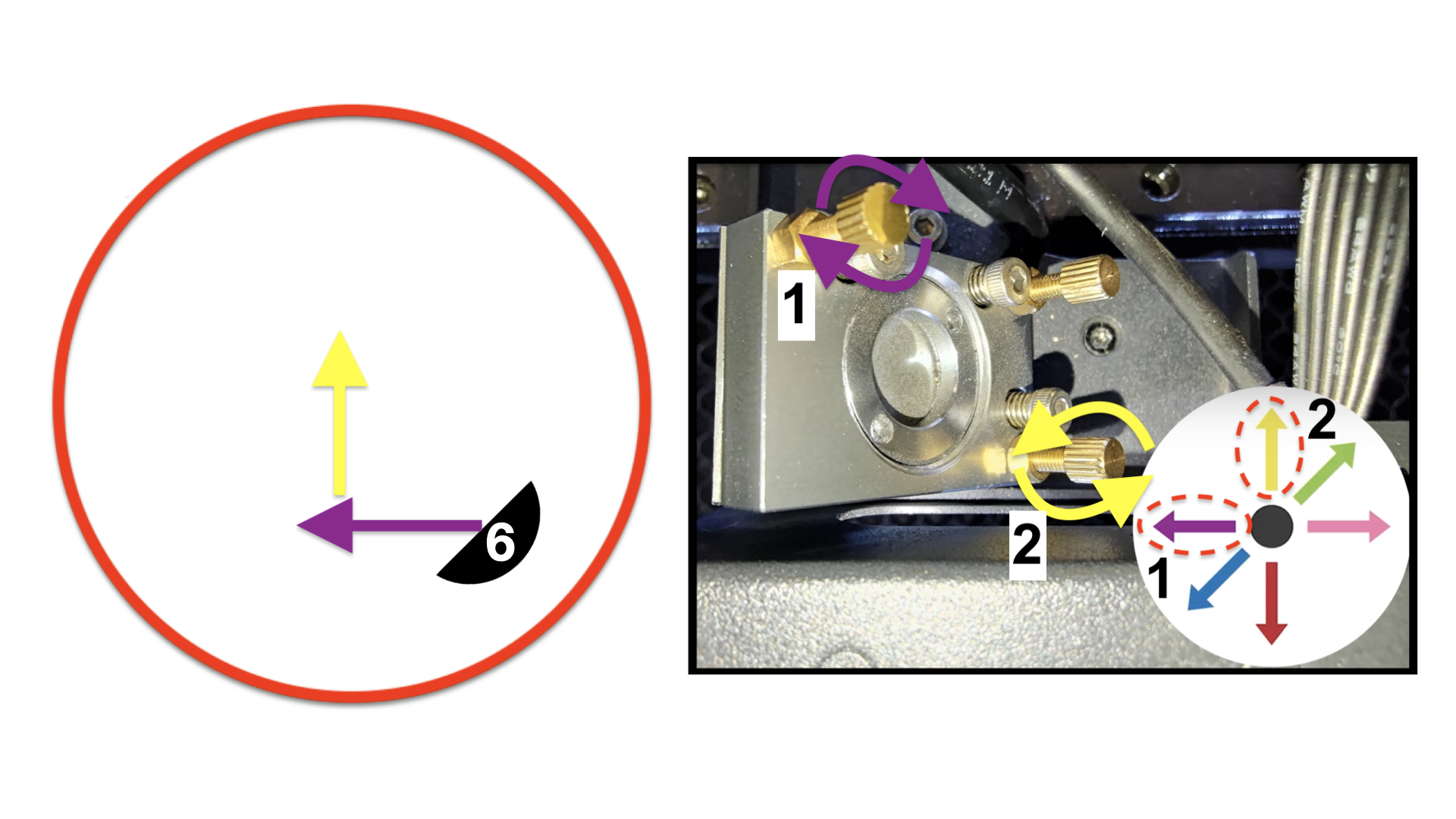

بالنسبة للنقطة #6:

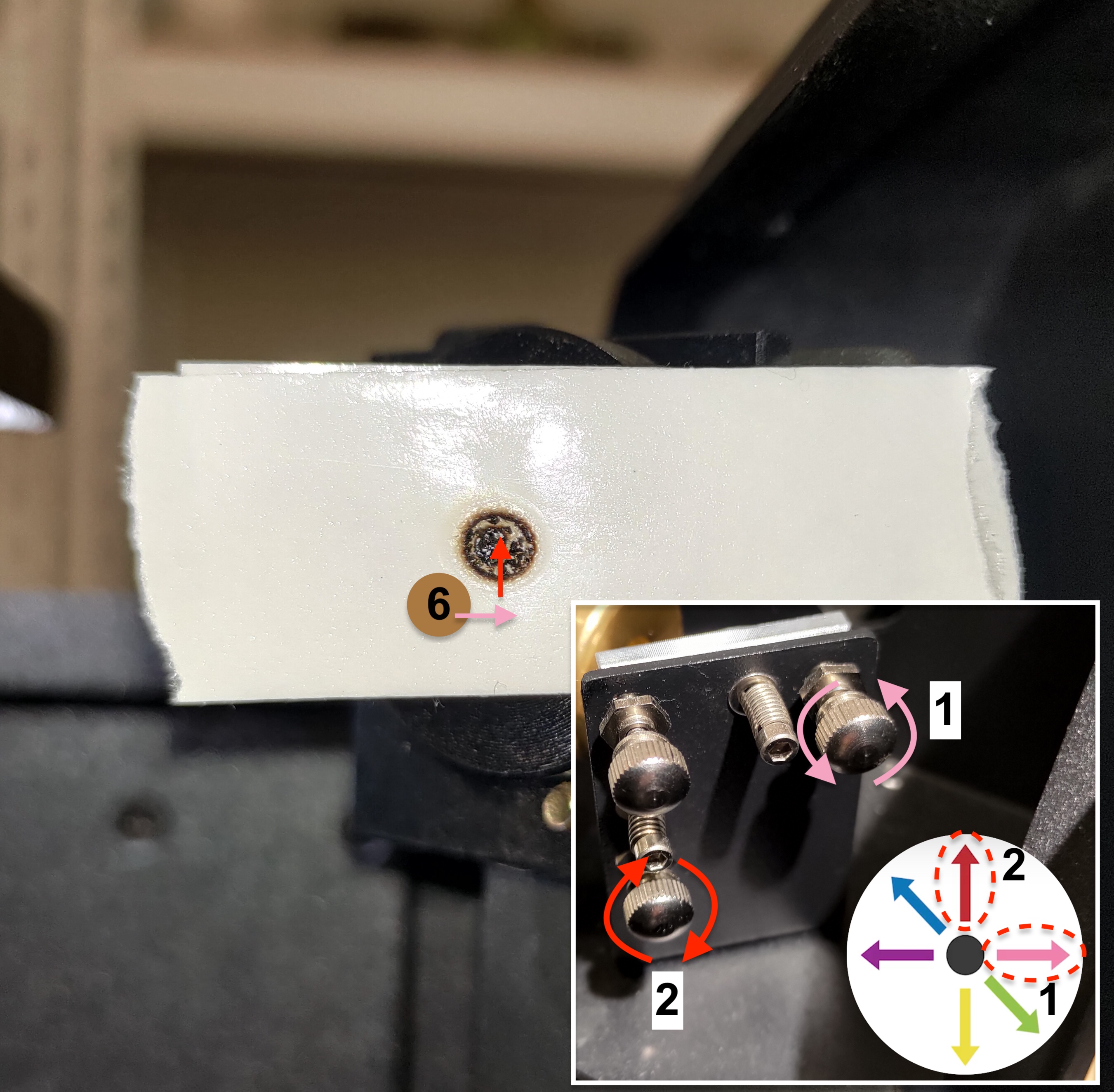

تحتاج النقطة الثانية إلى الانتقال إلى اليمين أولاً ثم الصعود لتتداخل مع النقطة الأولى.
سيحتاج البرغي العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة تنتقل إلى اليمين.
سيحتاج البرغي السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تصعد.
يرجى الرجوع إلى الصورة أدناه.

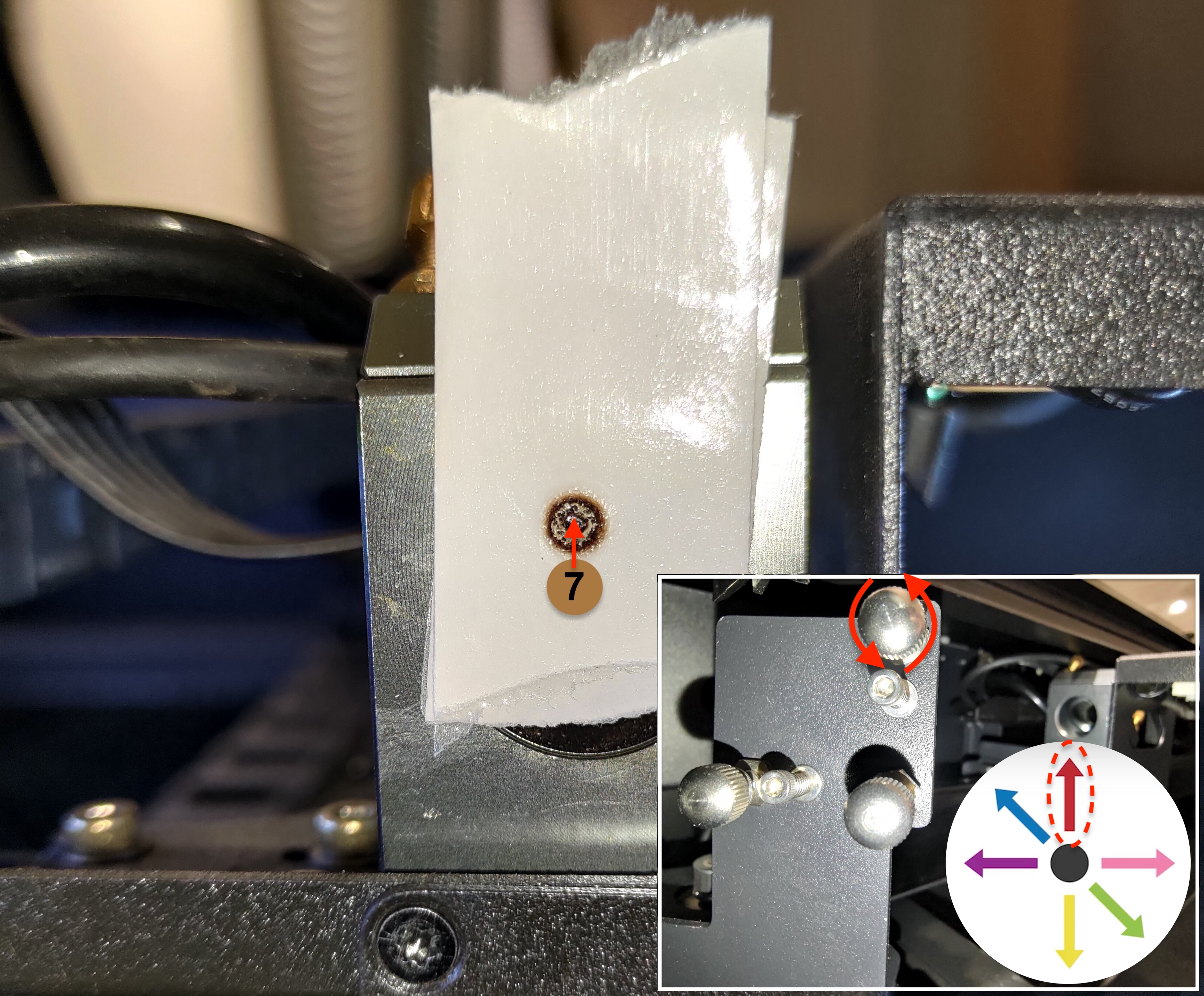

بالنسبة للنقطة #7:

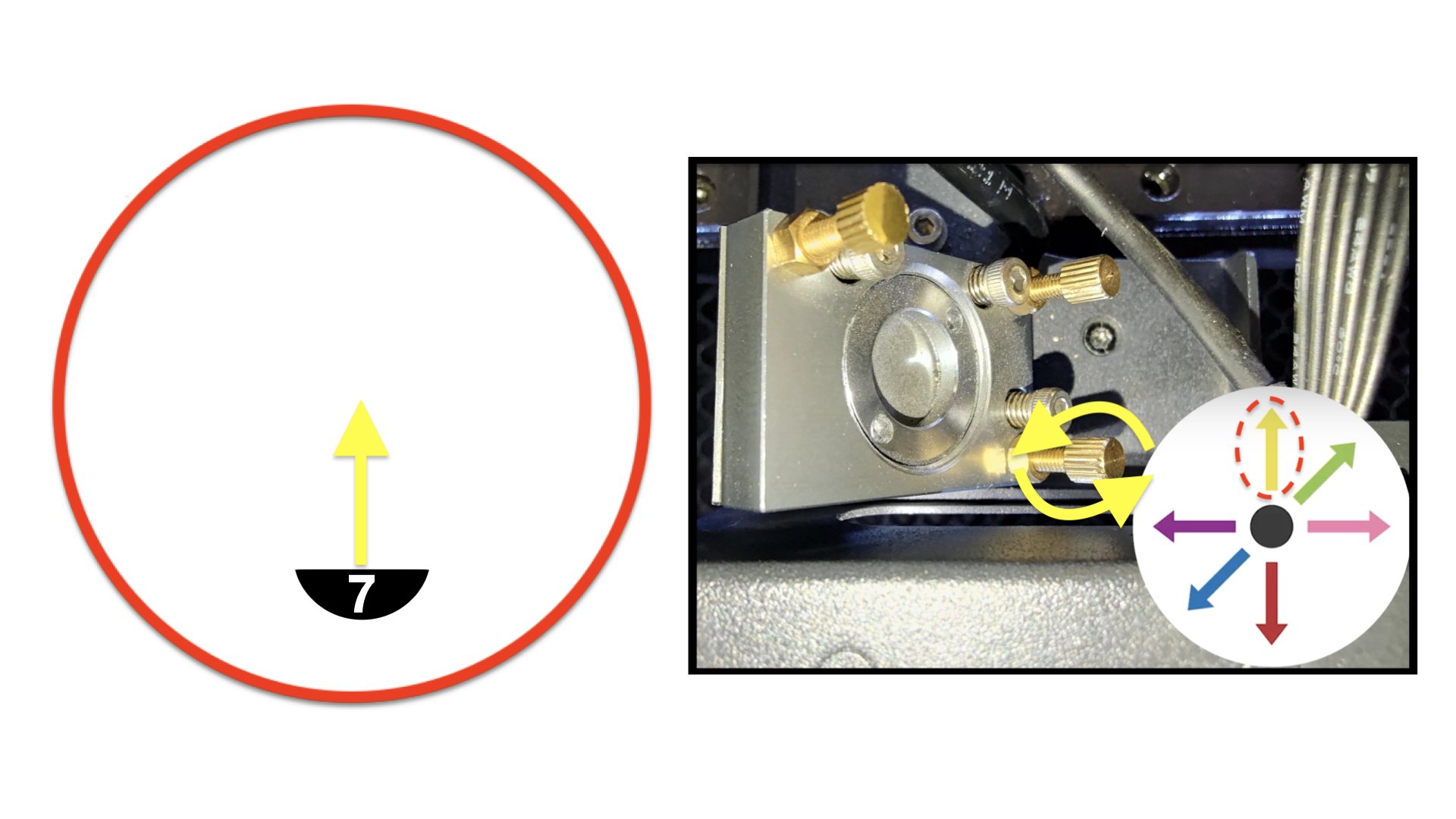

يجب أن تتحرك النقطة الثانية مباشرة إلى الأعلى لتتطابق مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

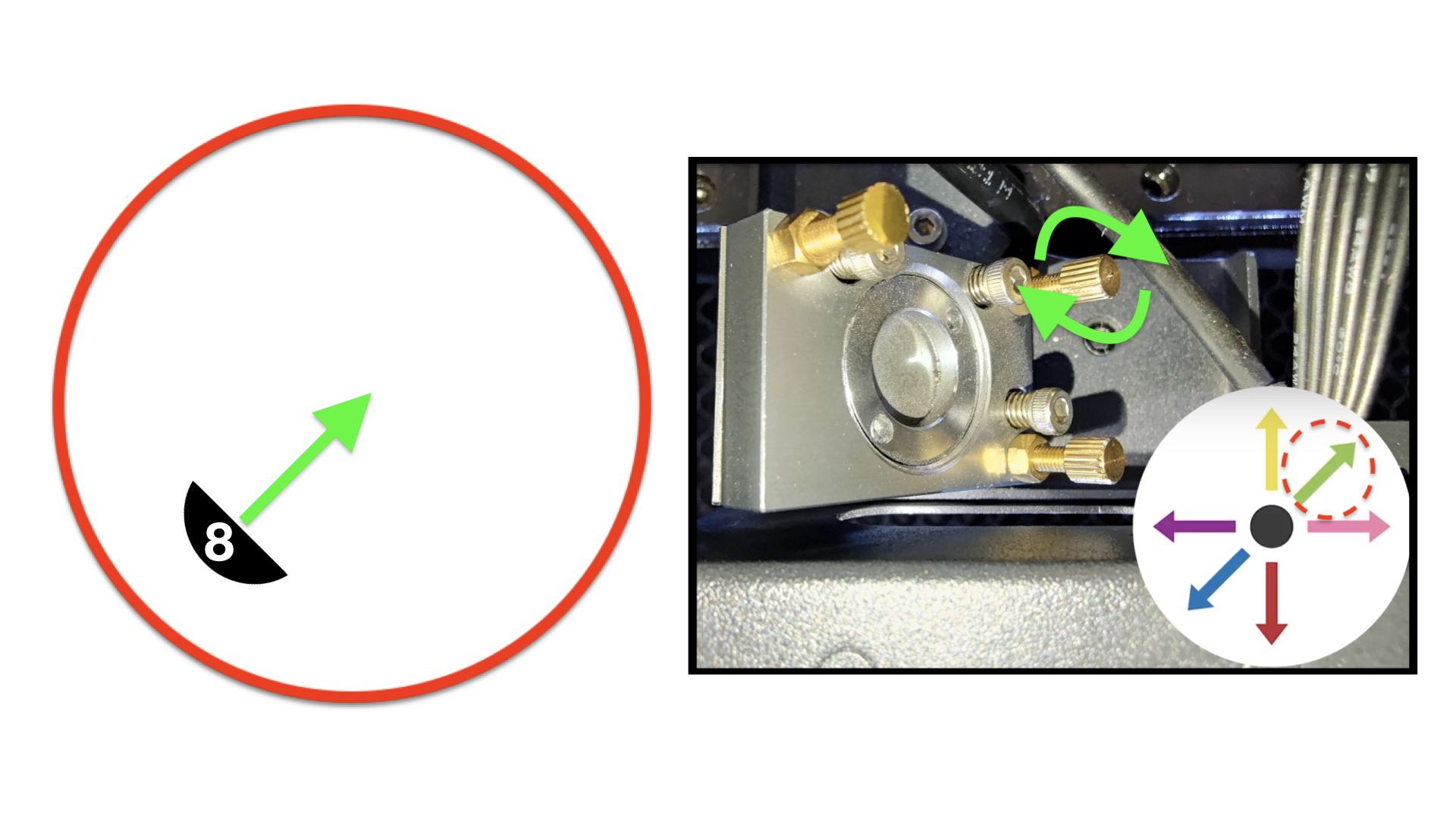

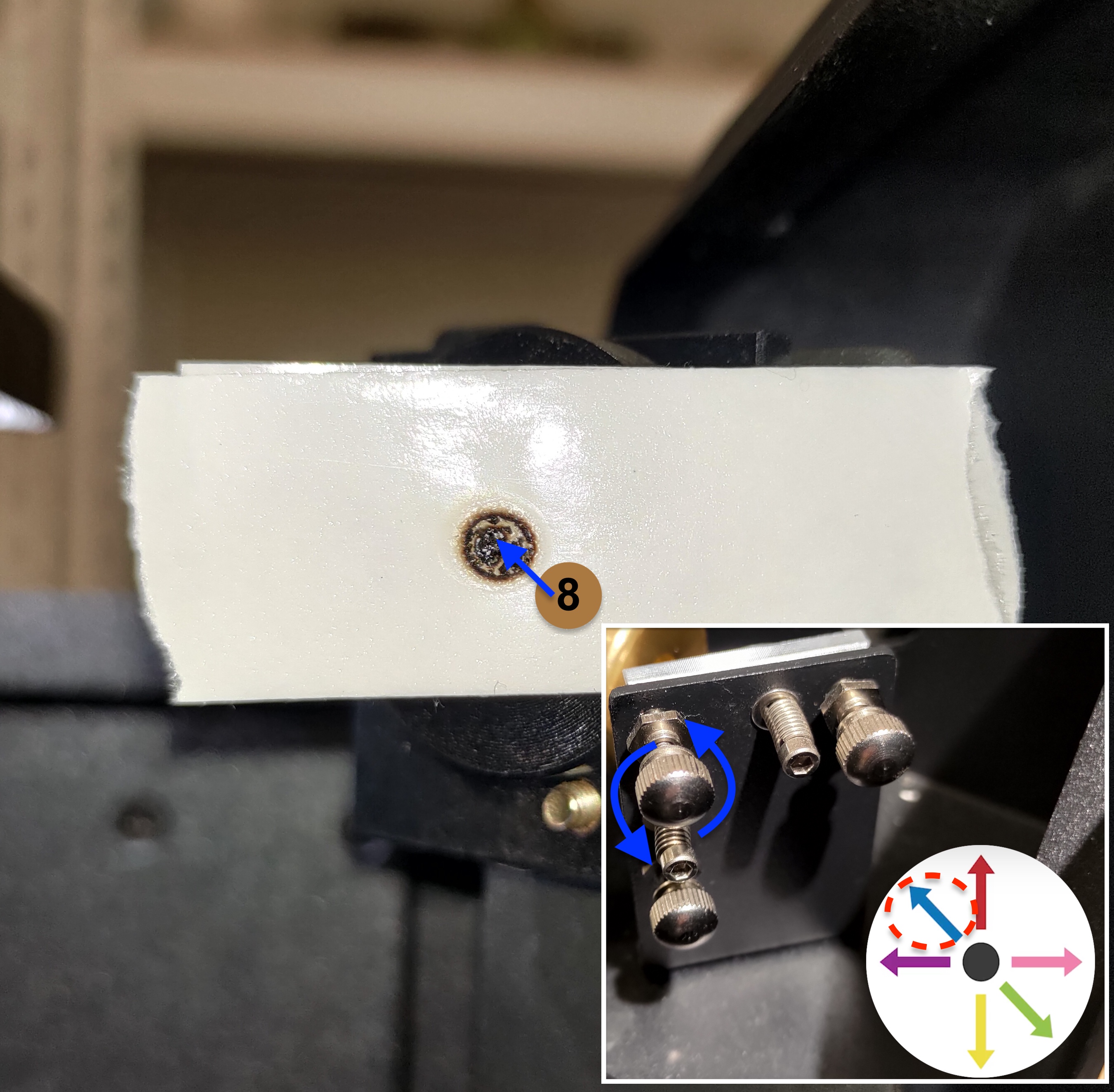

بالنسبة للنقطة #8:
يجب أن تتحرك النقطة الثانية إلى أعلى اليسار لتتطابق مع النقطة الأولى
سيحتاج المسمار العلوي الأيسر إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
الخطوة 7-4-2 - إحكام ربط الصامولة بعد الضبط:
يرجى إحكام ربط الصامولة بعد ضبط المسمار عن طريق لفه في اتجاه عقارب الساعة.
الخطوة 7-5 - جمع شريط المرآة الثانية:

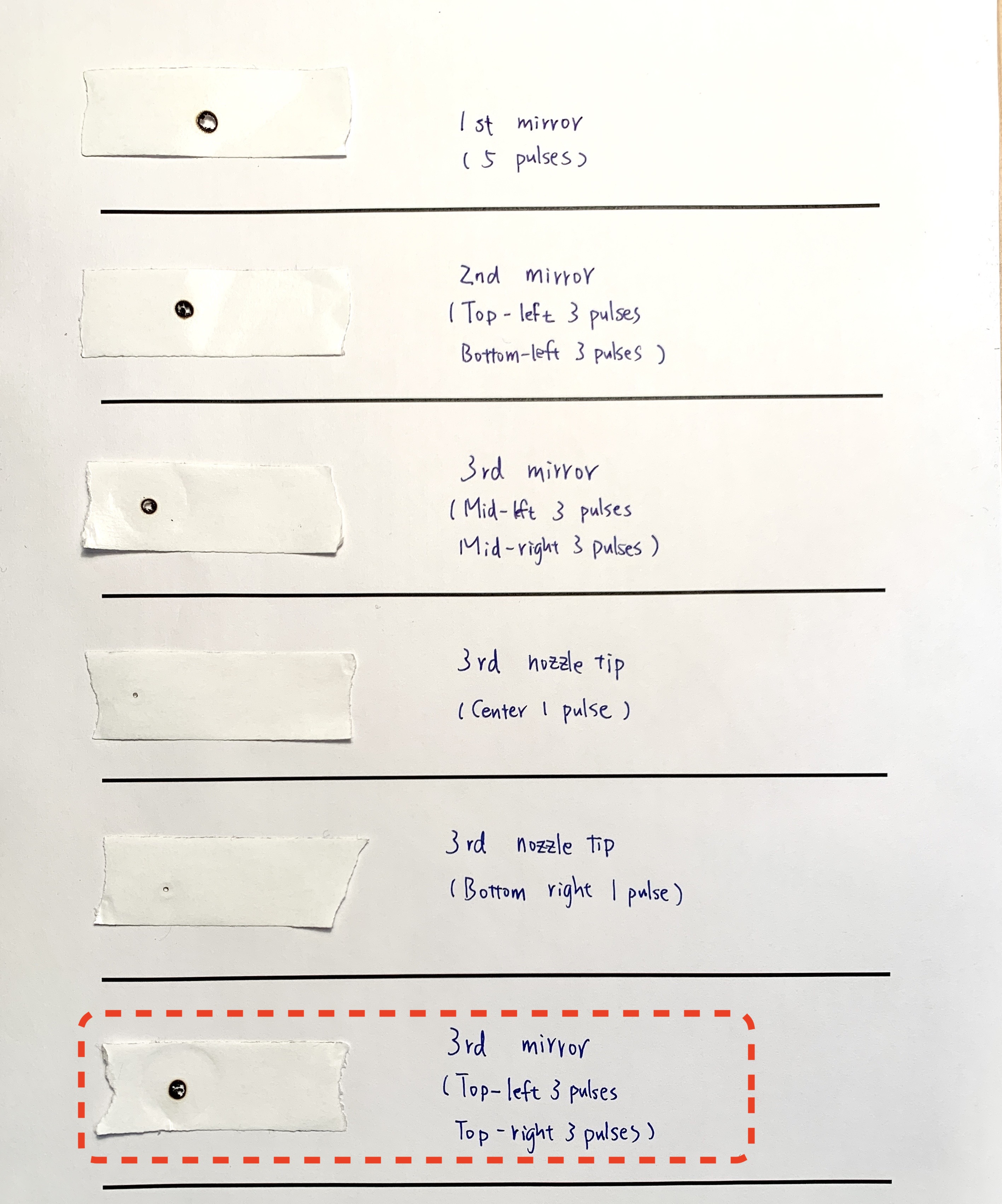

ضع المرآة الثانية شريط لاصق على الورقة. سجل الموضع وعدد النبضات كما هو موضح في الصورة أدناه.
الخطوة 8 - تحقق من المسار من المرآة الثانية إلى المرآة الثالثة:
الغرض من هذه الخطوة هو التحقق مما إذا كان المسار محاذيًا من المرآة الثانية إلى المرآة الثالثة.
نظرة عامة على الخطوة:
الخطوة 8-1 - إنشاء النقطة الأولى للموضع الأوسط الأيسر:
ضع شريطًا لاصقًا مكونًا من طبقتين على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيسر .
قم بإنشاء ثلاث نبضات لإنشاء النقطة الأولى.
الخطوة 8-2 - إنشاء النقطة الثانية للموضع الأوسط الأيمن:
أبقِ نفس الشريط اللاصق على المرآة الثالثة وحرّك الرأس إلى الموضع الأوسط الأيمن.
قم بعمل ثلاث نبضات لإنشاء النقطة الثانية.
الخطوة 8-3 - تحقق مما إذا كانت النقطة الأولى والثانية متطابقتين
إذا تطابقت النقاط بشكل تام، كما هو موضح في صورة المثال الجيد أدناه، فهذا يشير إلى أن المسار محاذٍ بشكل صحيح. يمكنك الانتقال إلى الخطوة 8-5.
إذا لم تتطابق، فهذا يشير إلى أنه من المرآة الثانية إلى المرآة الثالثة، المسار البصري غير محاذٍ، ويجب ضبط المرآة الثانية.
مثال جيد:
مثال سيئ:
الخطوة 8-4 - محاذاة المسار من المرآة الثانية إلى المرآة الثالثة:
ستعلمك هذه الخطوة كيفية محاذاة المسار من المرآة الثانية إلى المرآة الثالثة عن طريق ضبط البراغي الموجودة على المرآة الثانية.
توجد ثلاثة براغي على المرآة الثانية، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغيّر مسار الشعاع، بمعنى أن موضع النقطة الثانية سيتغير.
يرجى ملاحظة أنه في كل مرة تقوم فيها بضبط البرغي، قد يتغير المسار. لضمان الدقة، يوصى بإزالة الشريط اللاصق القديم الذي يحتوي على النقاط السابقة واستخدام شريط لاصق جديد من طبقتين للتأكد مما إذا كانت النقاط الجديدة متداخلة.
الخطوة 8-4-1 - استهدف البرغي الذي سيتم ضبطه:
حدد موضع النقطة الثانية واستهدف البرغي و اتجاه دورانه.

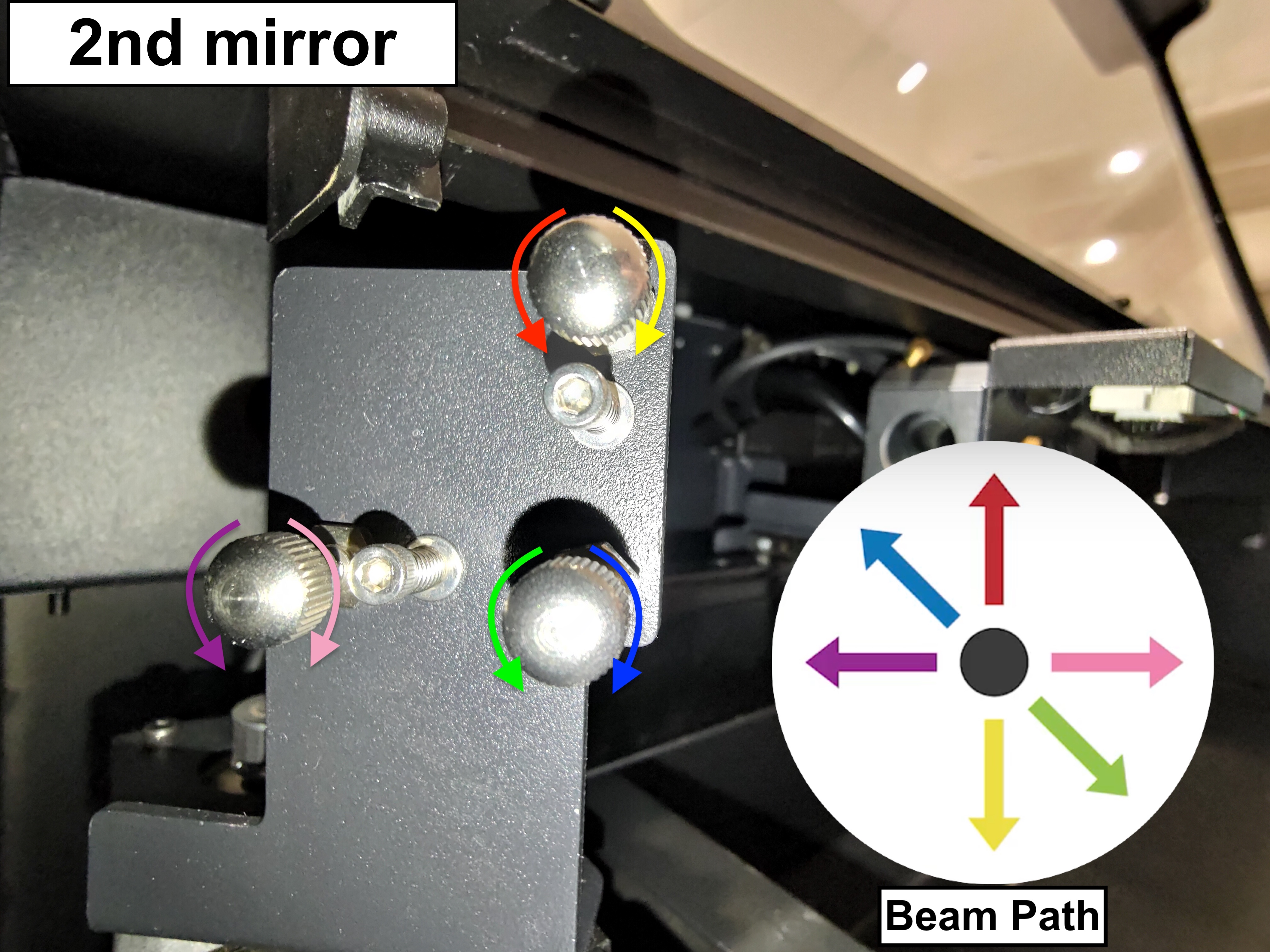

يرجى الاطلاع على الصورة أدناه والعثور على الرقم المشابه لموضع النقطة الثانية:
قبل ضبط البرغي، يرجى تعلم كيفية فك الصامولة بشكل صحيح:
- أولاً، رش الكحول على الصواميل لإذابة الجل أو الغراء وانتظر بضع ثوانٍ.
- بعد ذلك، استخدم الزردية للإمساك بالبرغي، ثم قم بفكّ الصامولة بمفتاح الربط المزدوج الرأس عن طريق تدويره عكس اتجاه عقارب الساعة..
بالنسبة للرقم #1:
تحتاج النقطة الثانية إلى النزول إلى اليمين لكي تتداخل مع النقطة الأولى
سيحتاج البرغي السفلي الأيمن إلى التدوير عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #2:
تحتاج النقطة الثانية إلى النزول مباشرةً لتتداخل مع النقطة الأولى.
سيحتاج البرغي العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #3:
تحتاج النقطة الثانية إلى النزول أولاً ثم الانتقال إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج البرغي العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تنزل لأسفل.
سيحتاج البرغي السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة تتحرك لليسار.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #4:
تحتاج النقطة الثانية إلى الانتقال إلى اليمين لتتداخل مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #5:
تحتاج النقطة الثانية إلى الانتقال إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج البرغي السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #6:
تحتاج النقطة الثانية إلى الانتقال إلى اليمين أولاً ثم الصعود لتتداخل مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تتحرك لليمين.
سيحتاج المسمار العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة تتحرك لأعلى.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #7:
يجب أن تتحرك النقطة الثانية مباشرة إلى الأعلى لتتطابق مع النقطة الأولى.
سيحتاج البرغي العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #8:
يجب أن تتحرك النقطة الثانية إلى أعلى اليسار لتتطابق مع النقطة الأولى
سيحتاج المسمار السفلي الأيمن إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
الخطوة 8-4-2 - إحكام ربط الصامولة بعد الضبط:
يرجى إحكام ربط الصامولة بعد ضبط المسمار عن طريق تدويرها في اتجاه عقارب الساعة.
الخطوة 8-5 - تحقق من موضع النقطة عند مدخل المرآة الثالثة
إذا كان المسار من المرآة الثانية إلى الثالثة محاذيًا، استخدم أداة OPA للتحقق مما إذا كانت النقطة في مركز مدخل المرآة الثالثة.

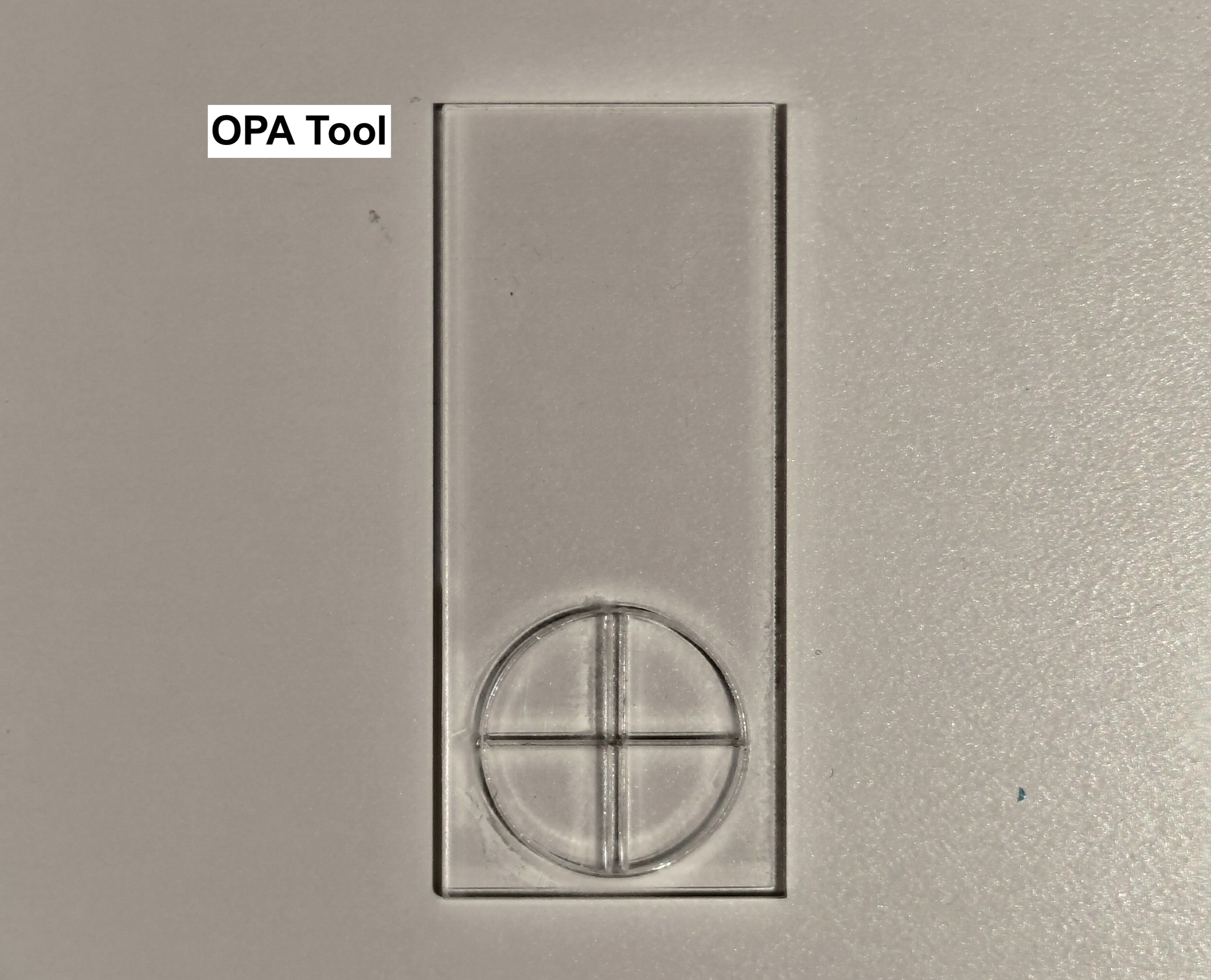

يرجى استخدام الرابط لتنزيل الملف واستخدام أكريليك شفاف بسمك 3 مم للنقش والقطع.

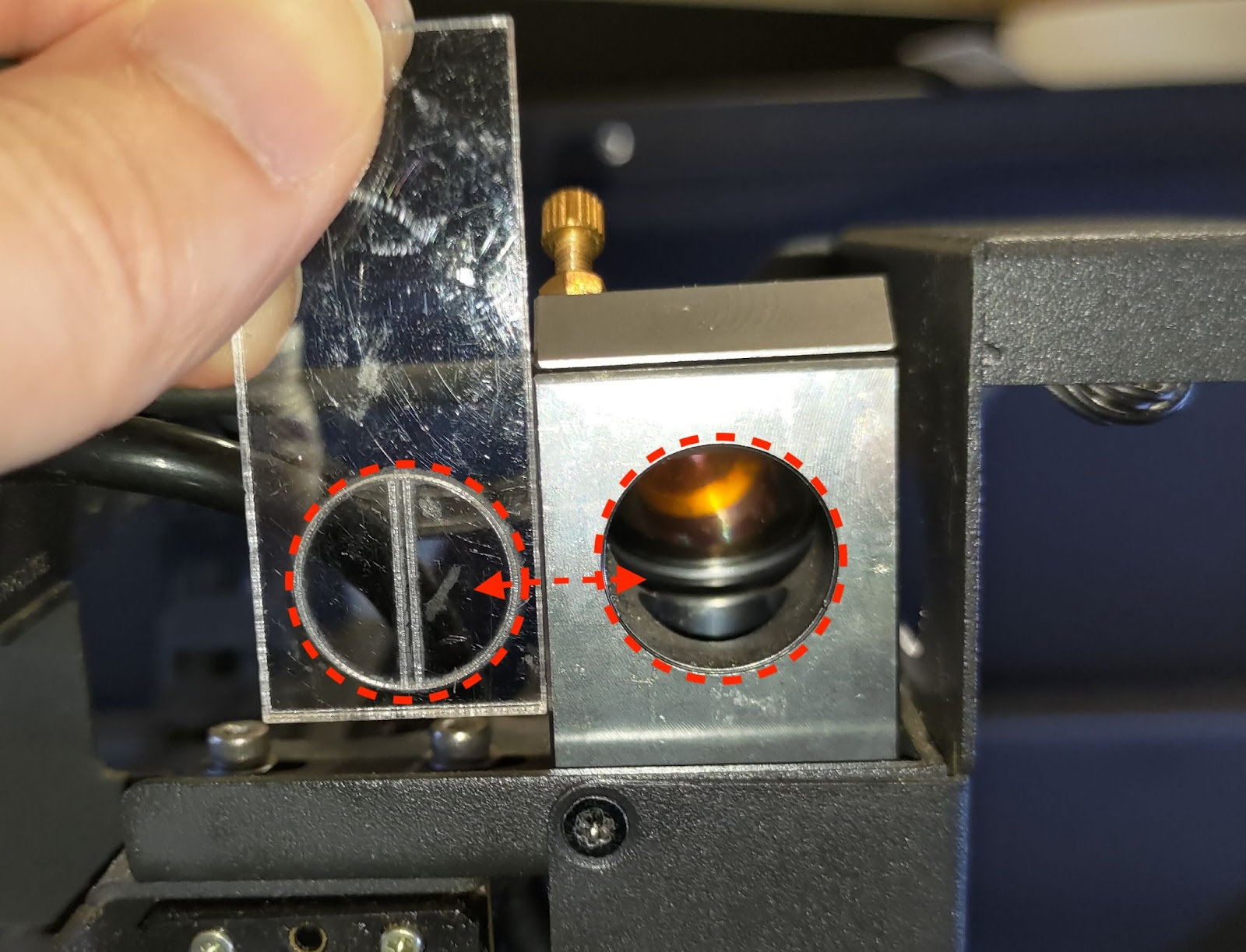

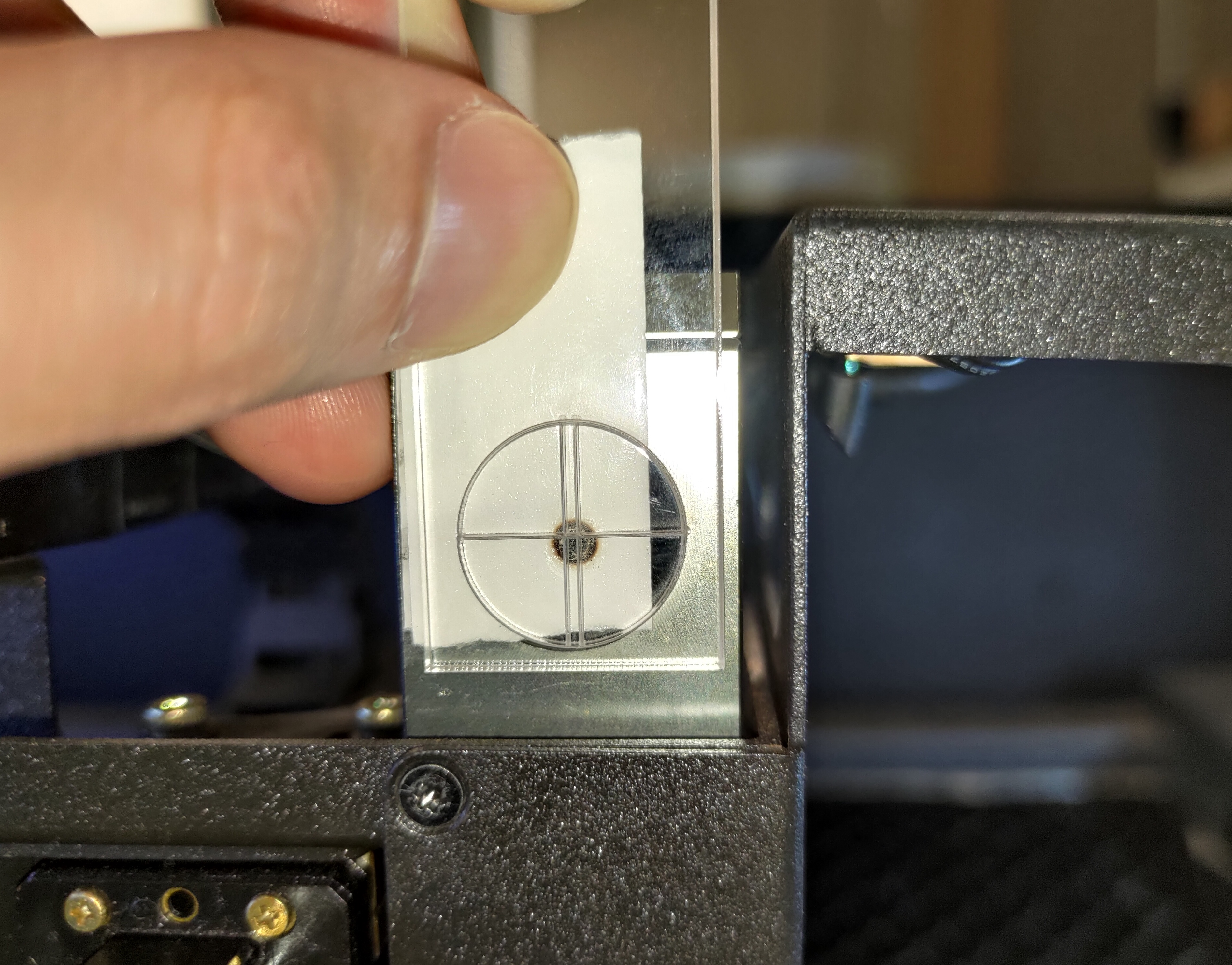

ستتطابق دائرة الأداة مع المدخل كما هو موضح في الصورة أدناه.
إذا لم يتمكن جهازك من القطع عبر أي منطقة من سطح العمل، فعليك صنع أداة مؤقتة.
يرجى استخدام قطعة من الشريط اللاصق الشفاف وطيها لتغطية الجزء اللاصق.

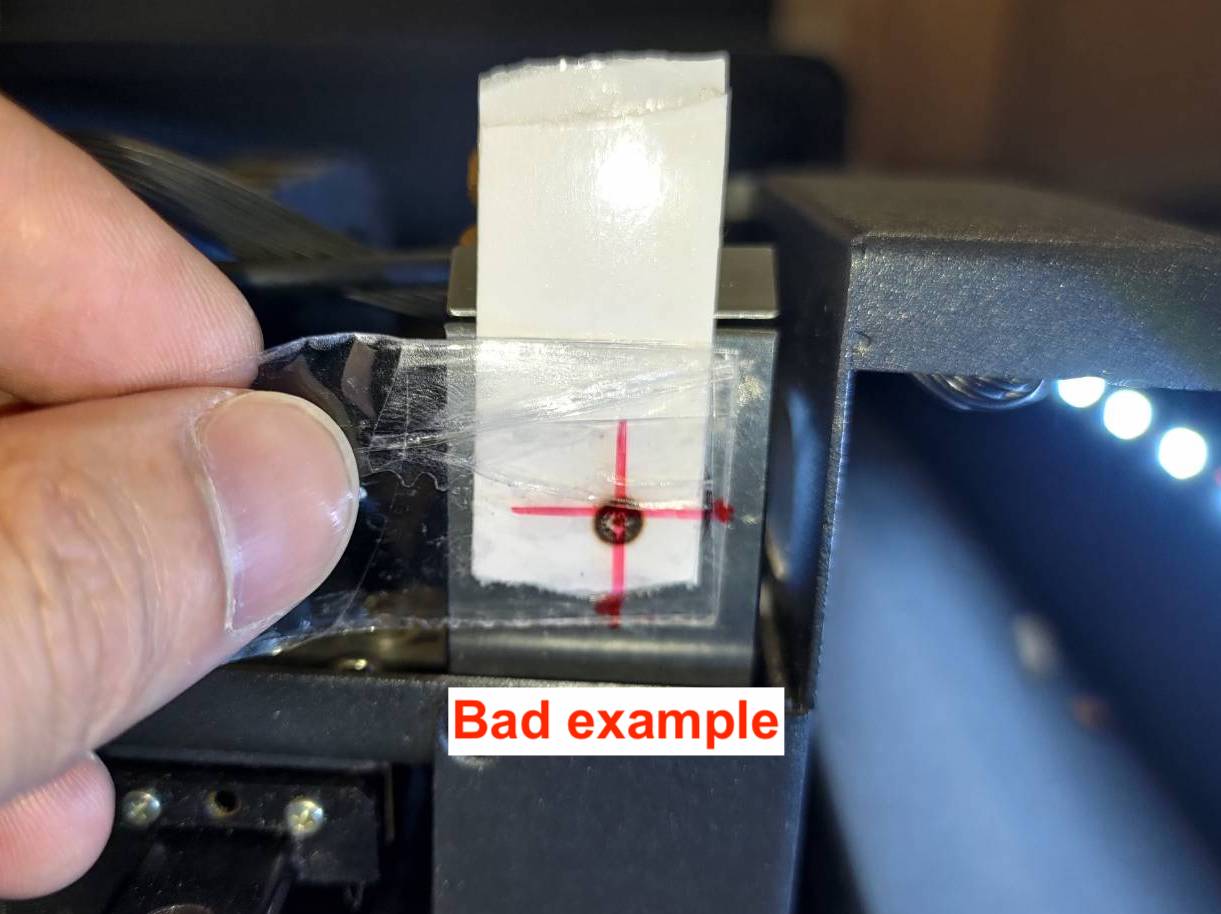

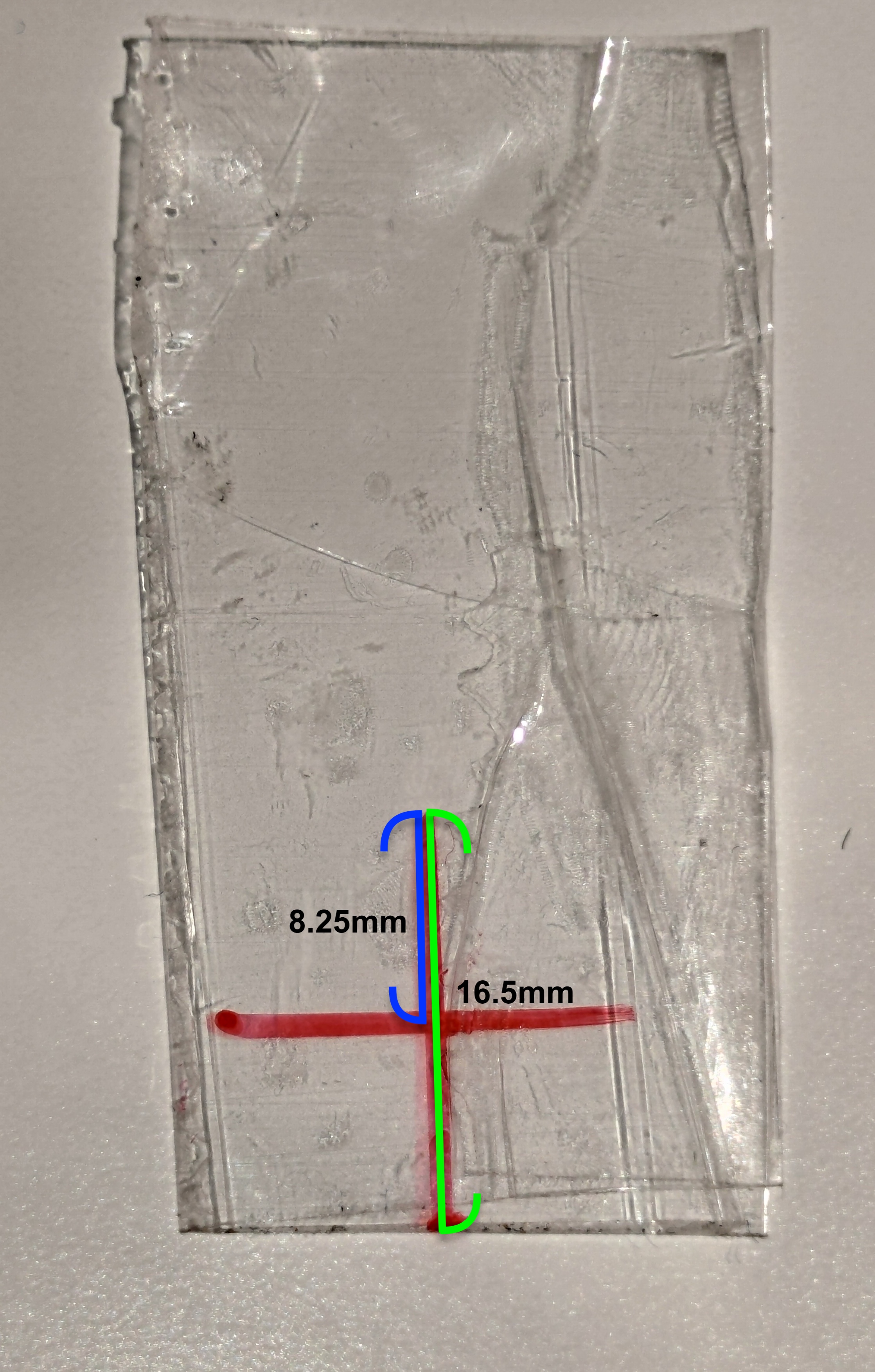

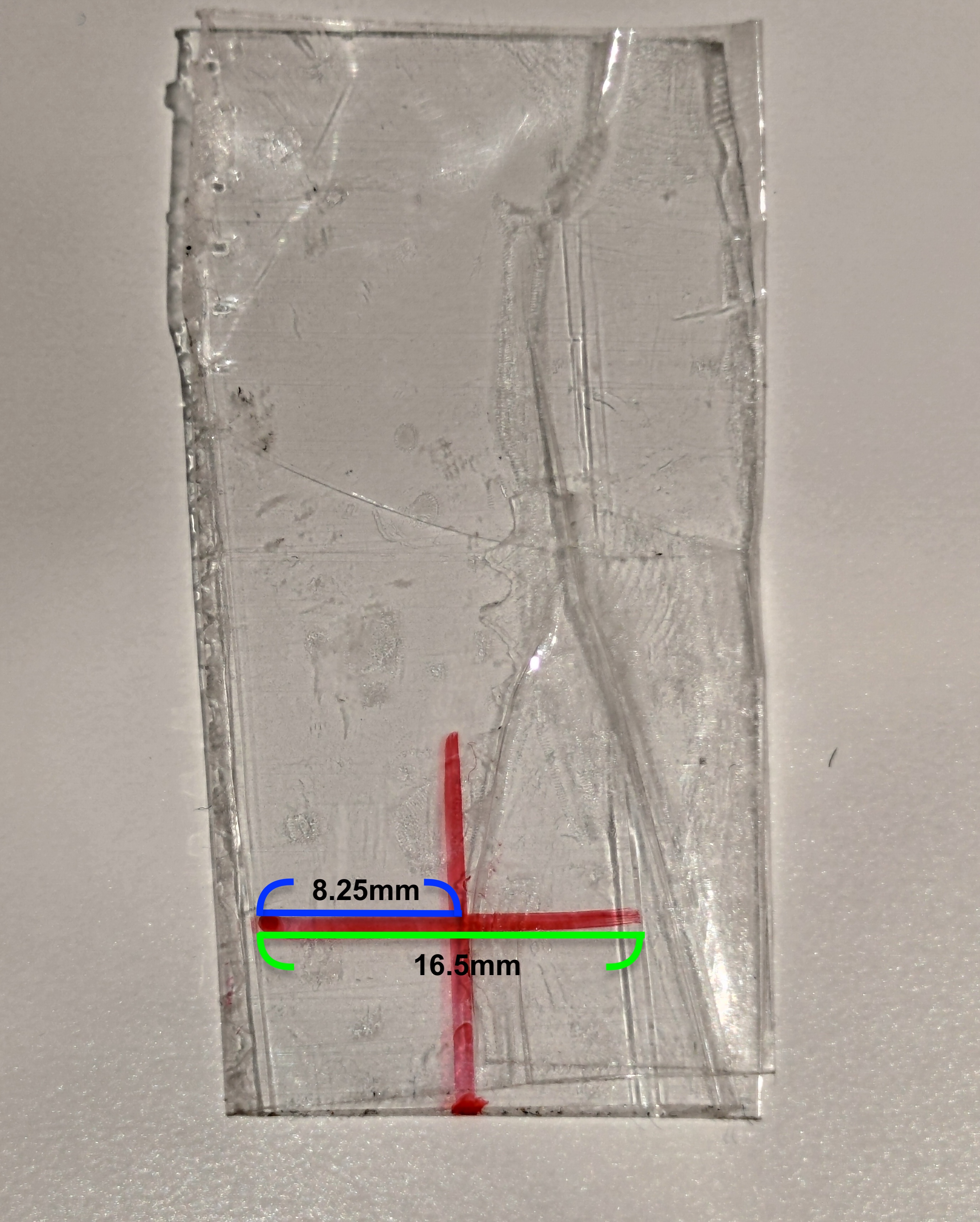

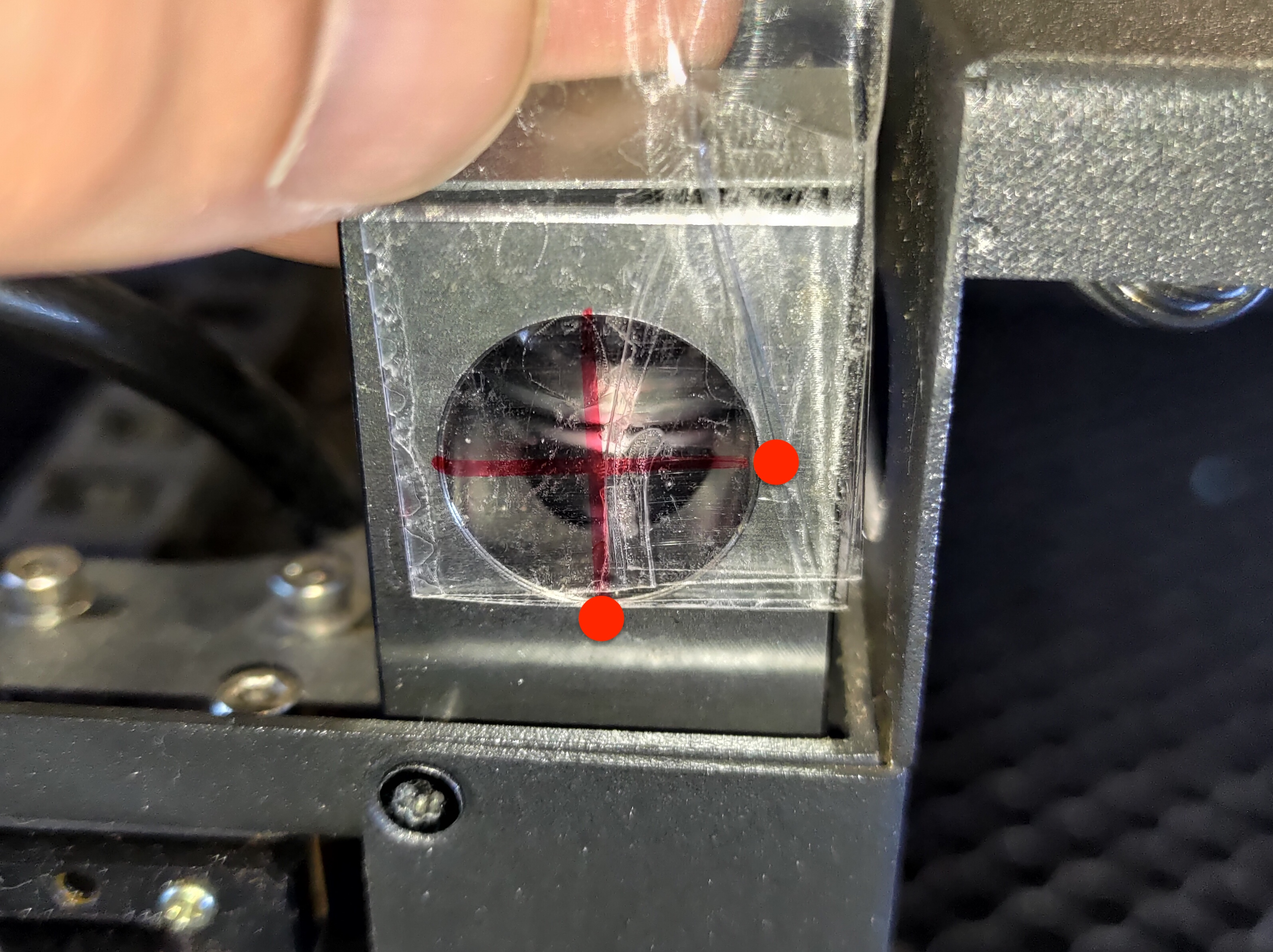

ارسم خطين كما هو موضح في الصور أدناه:
سيكون مركز الخطوط على الشريط هو مركز المدخل الدائري.

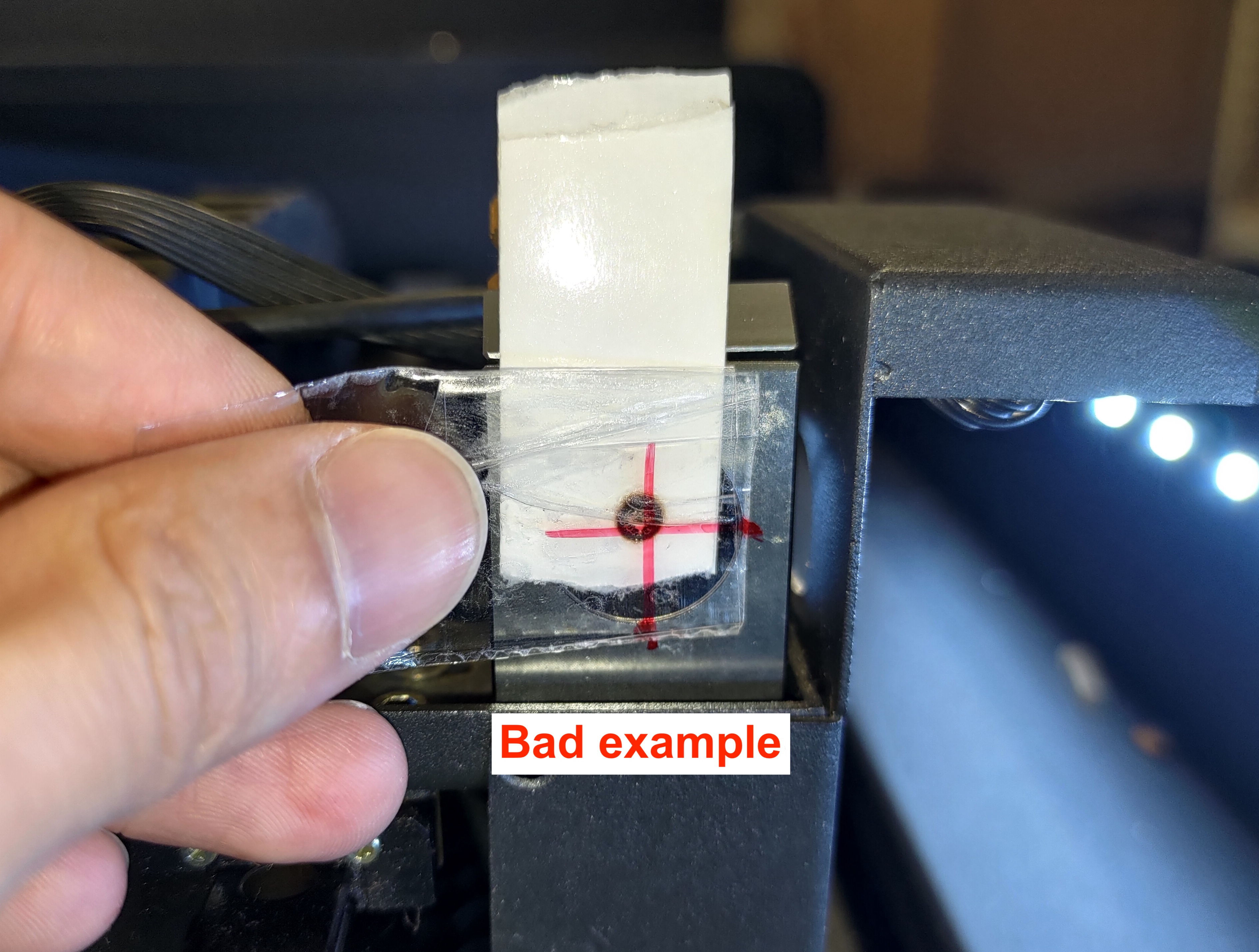

(يُقترح وضع علامتين كالنقاط الحمراء في الصورة أدناه لمحاذاة الخطوط على الشريط.)
الخطوة 8-5-1 - إنشاء النقطة:
ضع شريطًا لاصقًا مكونًا من طبقتين على مدخل المرآة الثالثة.
لا تغطي الدائرة (المدخل) بالكامل، اترك جزءًا صغيرًا خارجًا لمحاذاة موضع أداة OPA.
حرك رأس الجهاز إلى وسط منضدة العمل، و قم بإصدار 5 نبضات.

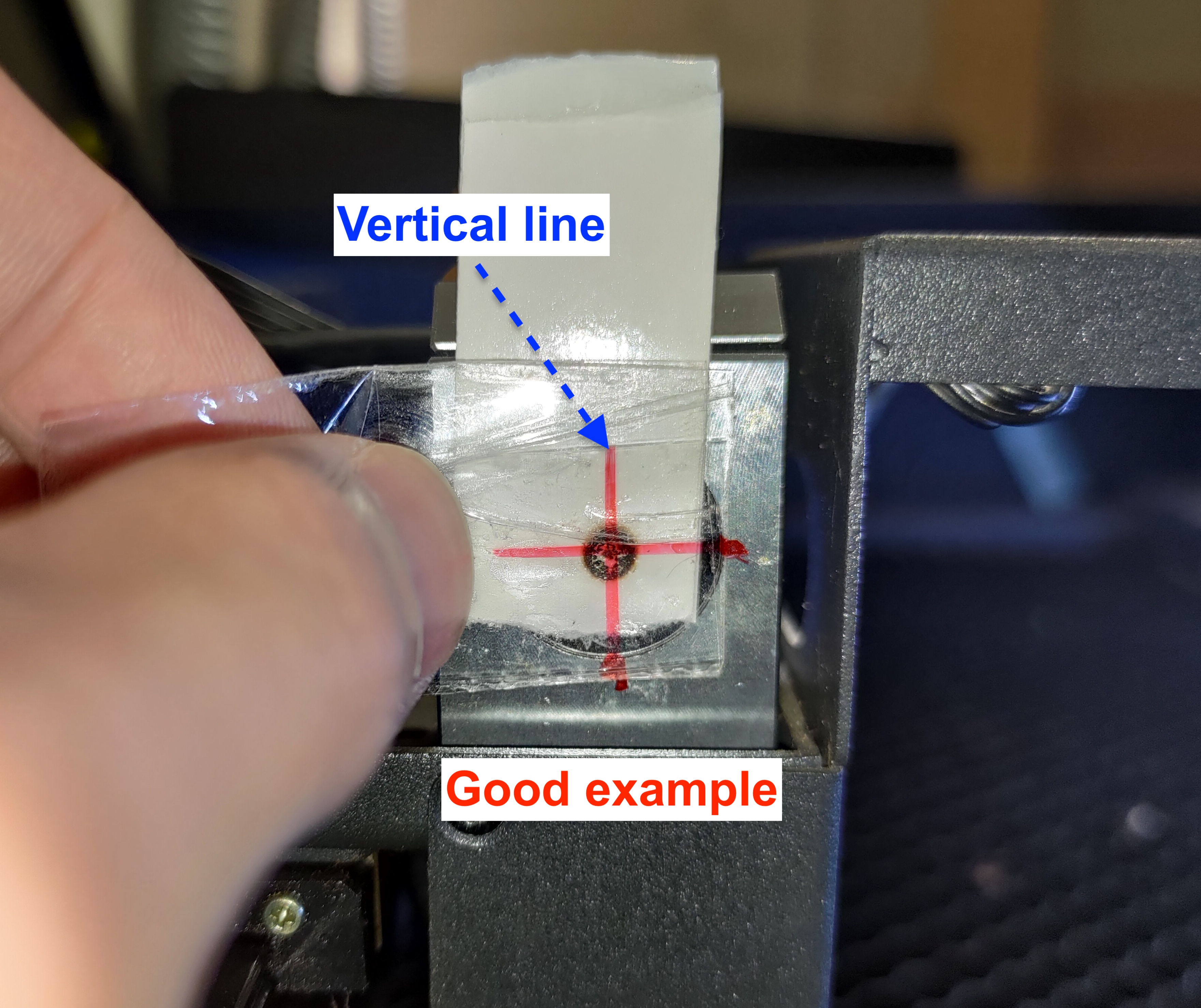

الخطوة 8-5-2 - تحقق من الخط العمودي باستخدام الأداة:

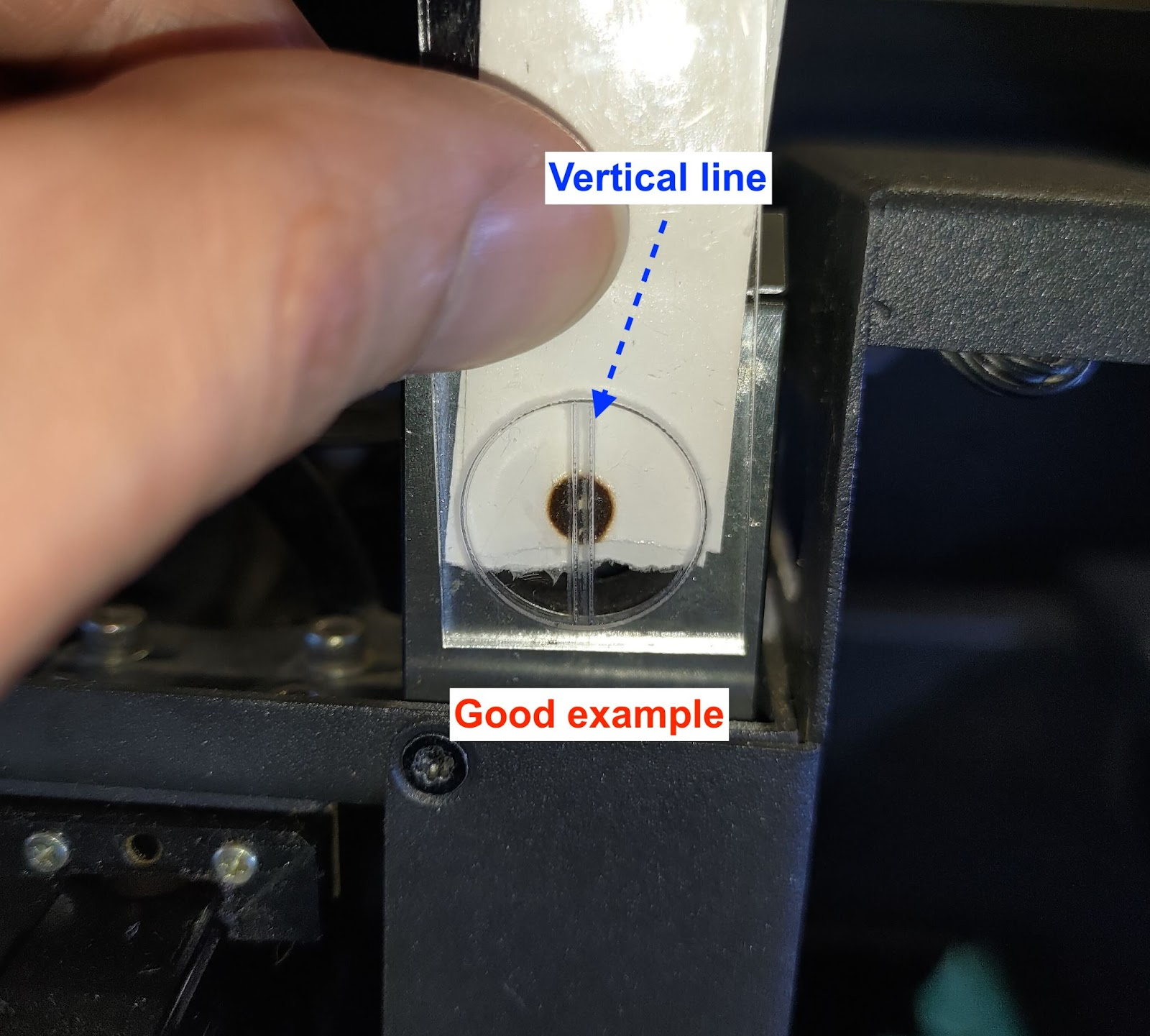

استخدم الأداة للتحقق مما إذا كانت النقطة في المنتصف عموديًا.
لأداة الأكريليك:
لأداة الشريط اللاصق:
- إذا كانت النقطة في المنتصف، يرجى الانتقال إلى الخطوة 8-5-3.
- إذا لم تكن النقطة في المنتصف، يرجى الرجوع إلى التعليمات حول كيفية ضبط موضع رأس الليزر أدناه.

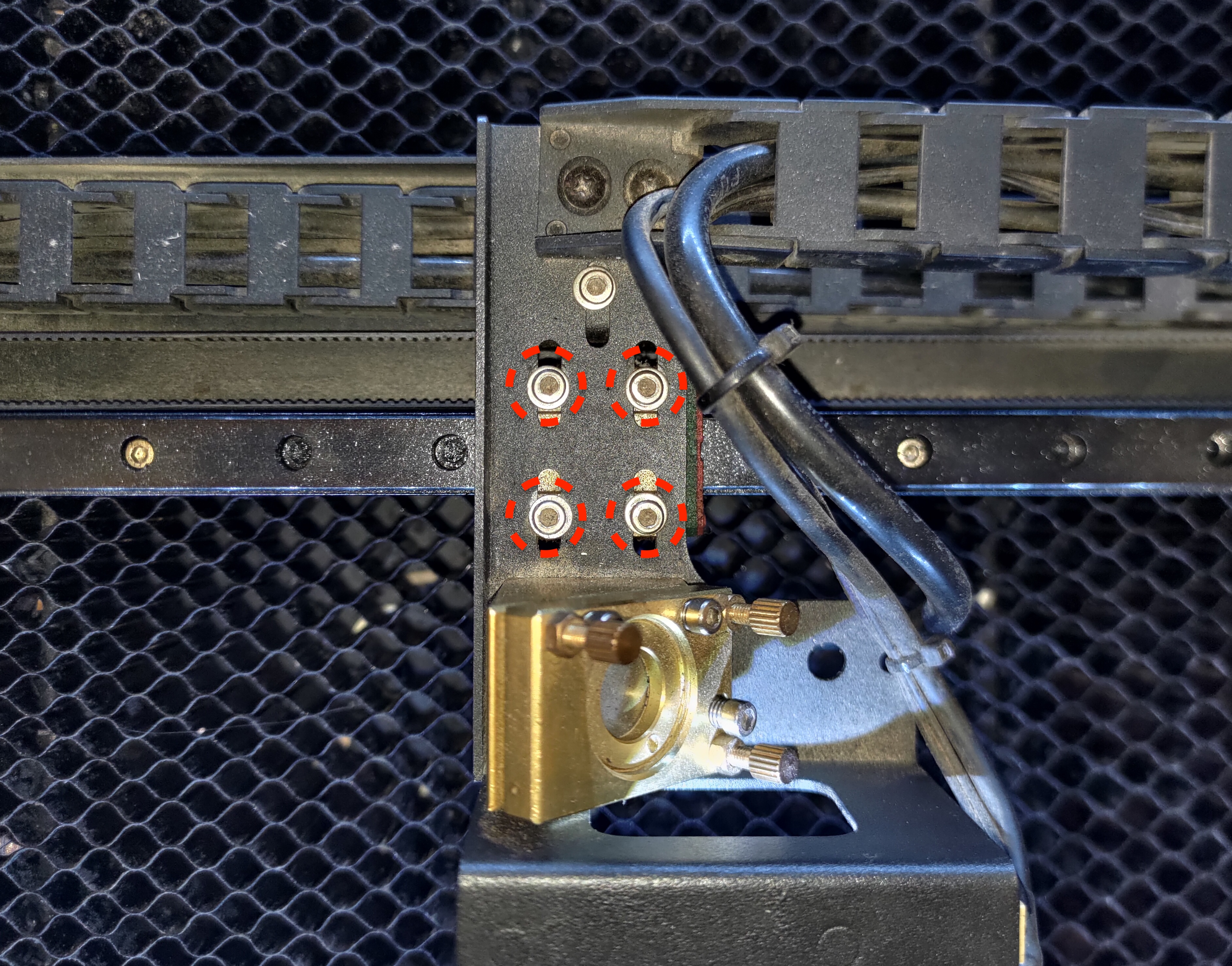

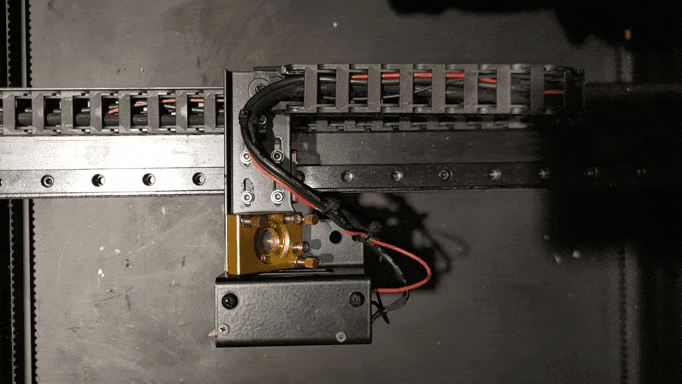

قم بفك هذه المسامير الأربعة قليلاً:
بعد فك المسامير، يمكن الآن دفع رأس الجهاز للداخل أو للخارج.
- ادفع للخارج:
- ادفع للداخل:
بعد تحريك رأس الجهاز، يرجى إعادة ربط المسامير و معايرة الكاميرا يجب أن تتم.
الخطوة 8-5-3 - تحقق من الخط الأفقي باستخدام الأداة:

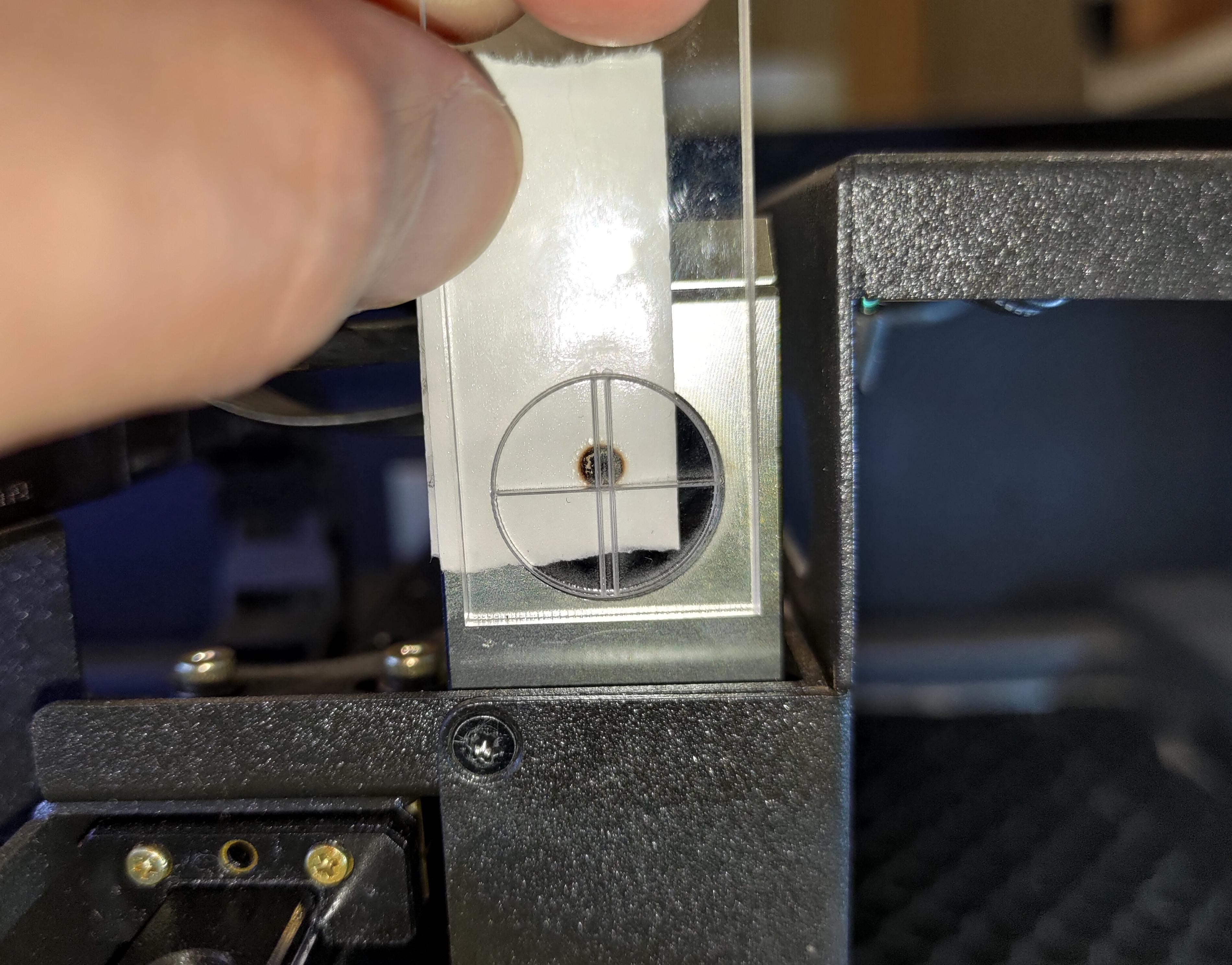

بعد التحقق من الخط العمودي، يرجى استخدام الأداة للتحقق من الخط الأفقي بحيث يجب أن تكون النقطة في المنتصف أو يمكن قبولها أيضًا إذا كانت أعلى قليلاً من الخط.

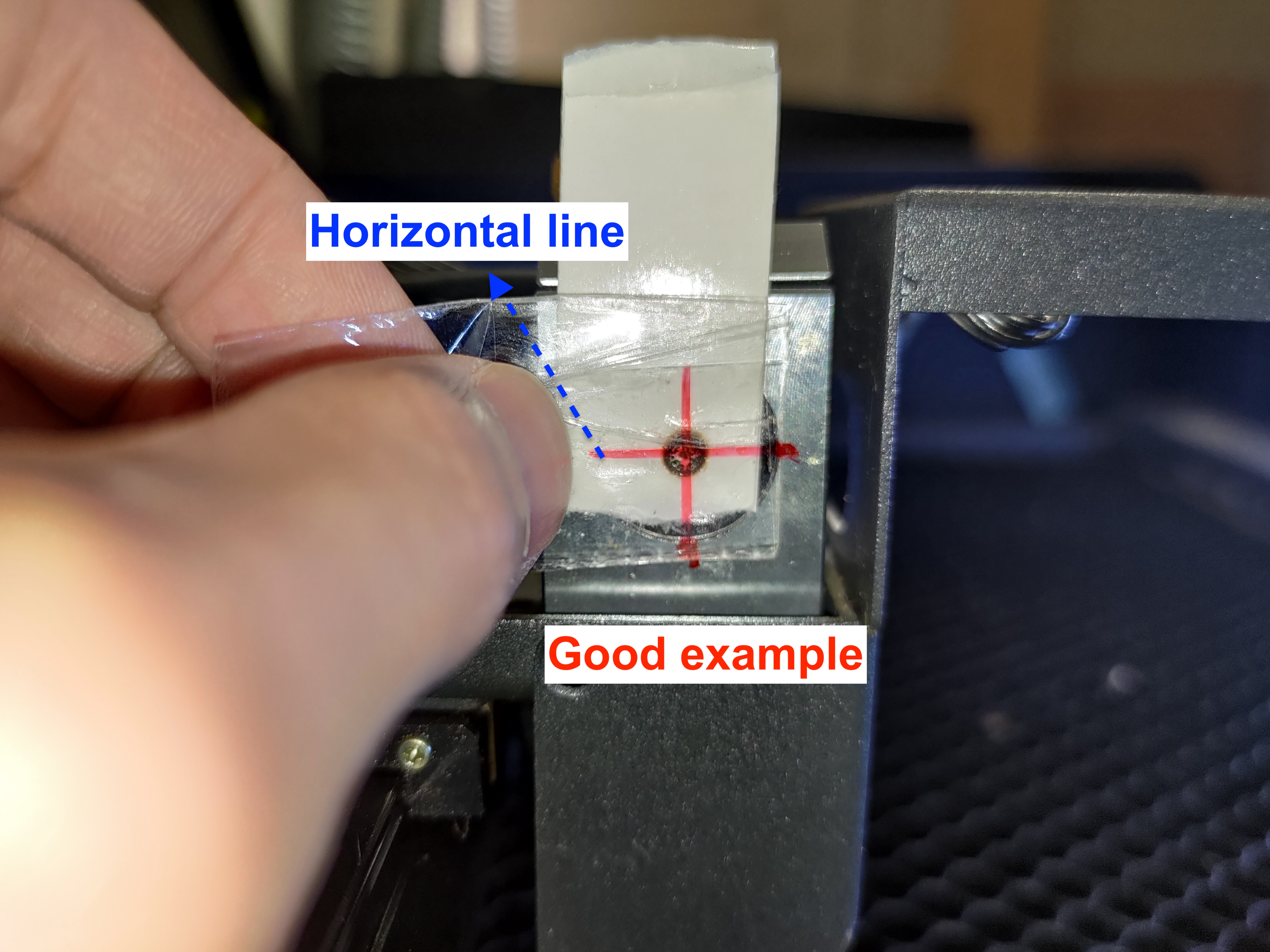

أداة الأكريليك - مثال مثالي:
أداة الأكريليك - مثال مقبول:

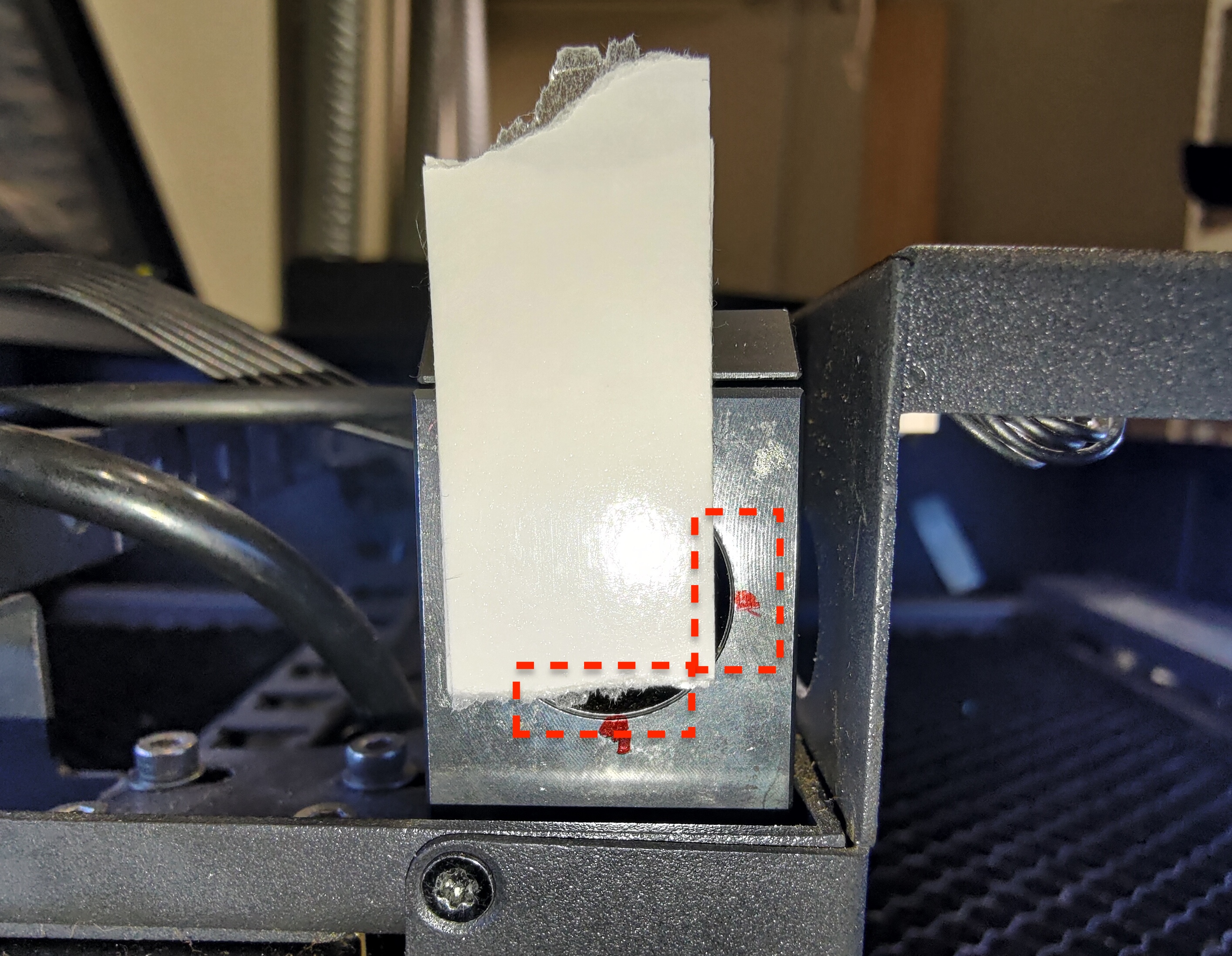

أداة الأكريليك - مثال سيئ:
لأداة الشريط اللاصق:
إذا كانت النقطة أسفل الخط الأفقي، يرجى الاتصال ببائع التجزئة المحلي وإبلاغه بأن النقطة أسفل الخط الأفقي.
الخطوة 8-6 - جمع شريط المرآة الثالثة:
ضع شريطًا لاصقًا مكونًا من طبقتين على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيسر .
قم بعمل 3 نبضات لإنشاء النقطة الأولى.
أبقِ نفس الشريط اللاصق على المرآة الثالثة وحرّك الرأس إلى الموضع الأوسط الأيمن.
قم بعمل 3 نبضات لإنشاء النقطة الثانية.
قم بإزالة الشريط من المرآة الثالثة وضعه على الورقة.

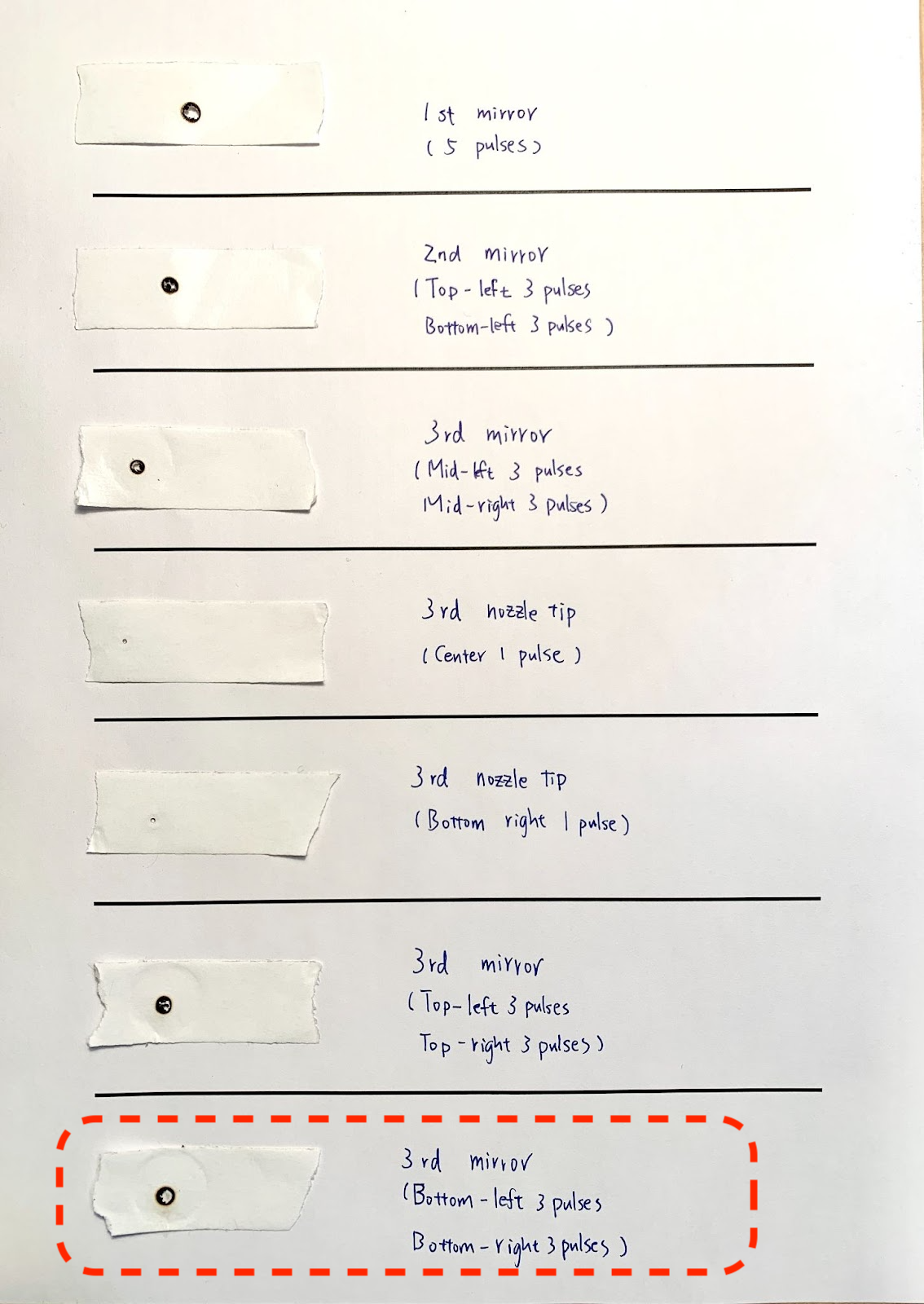

اكتب موضع النقطة وعدد النبضات كما هو موضح في الصورة أدناه.
الخطوة 9 - تحقق من المسار من المرآة الثالثة إلى طرف الفوهة:
سيكون هناك موقعان للتحقق.
الموقع الأول هو مركز سطح العمل.
نظرة عامة على الخطوة:

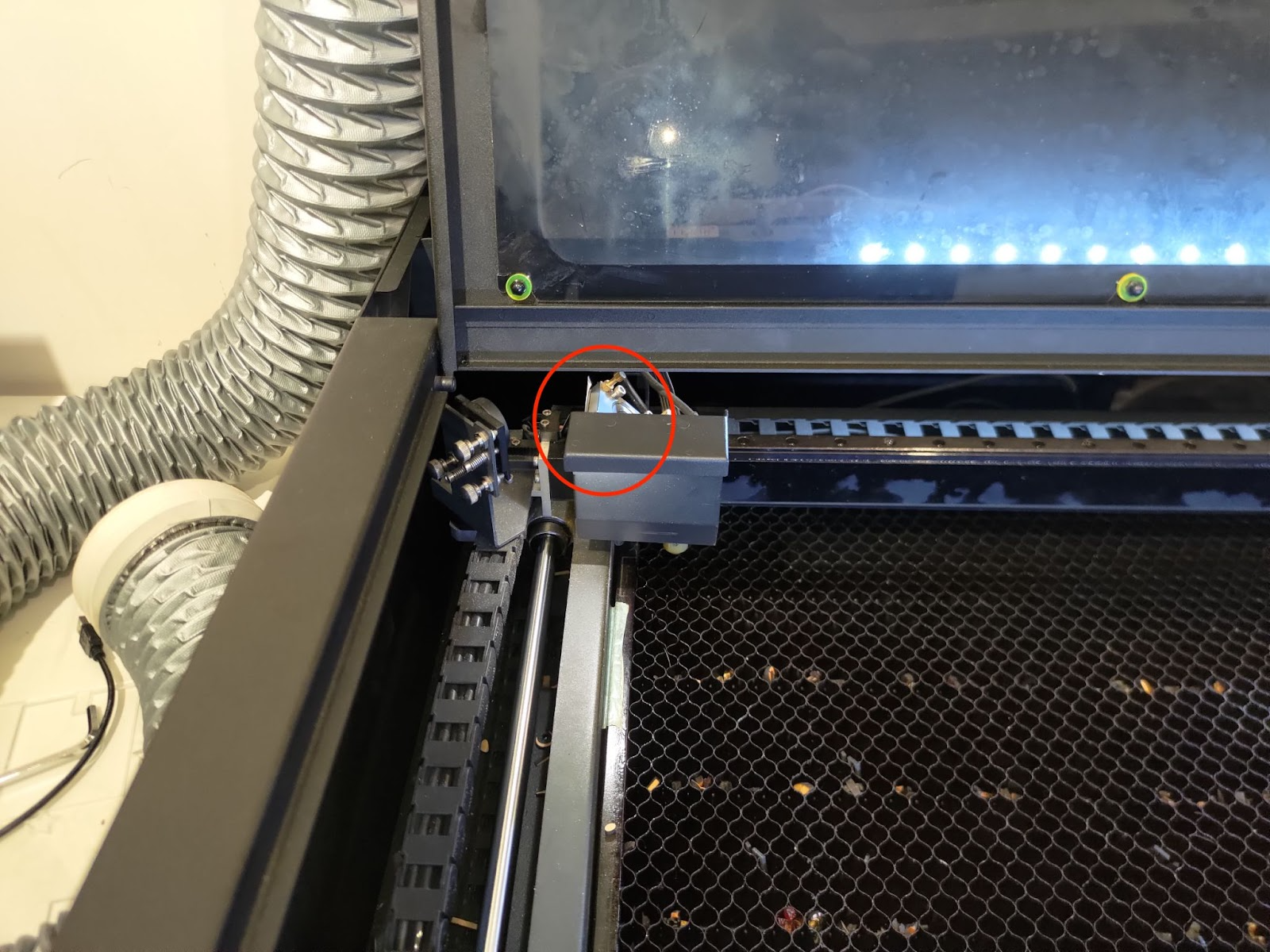

والموقع الآخر هو الزاوية اليمنى السفلية من سطح العمل:
نظرة عامة على الخطوة:
الخطوة 9-1 - تحقق من مسار المحور Z في مركز سطح العمل

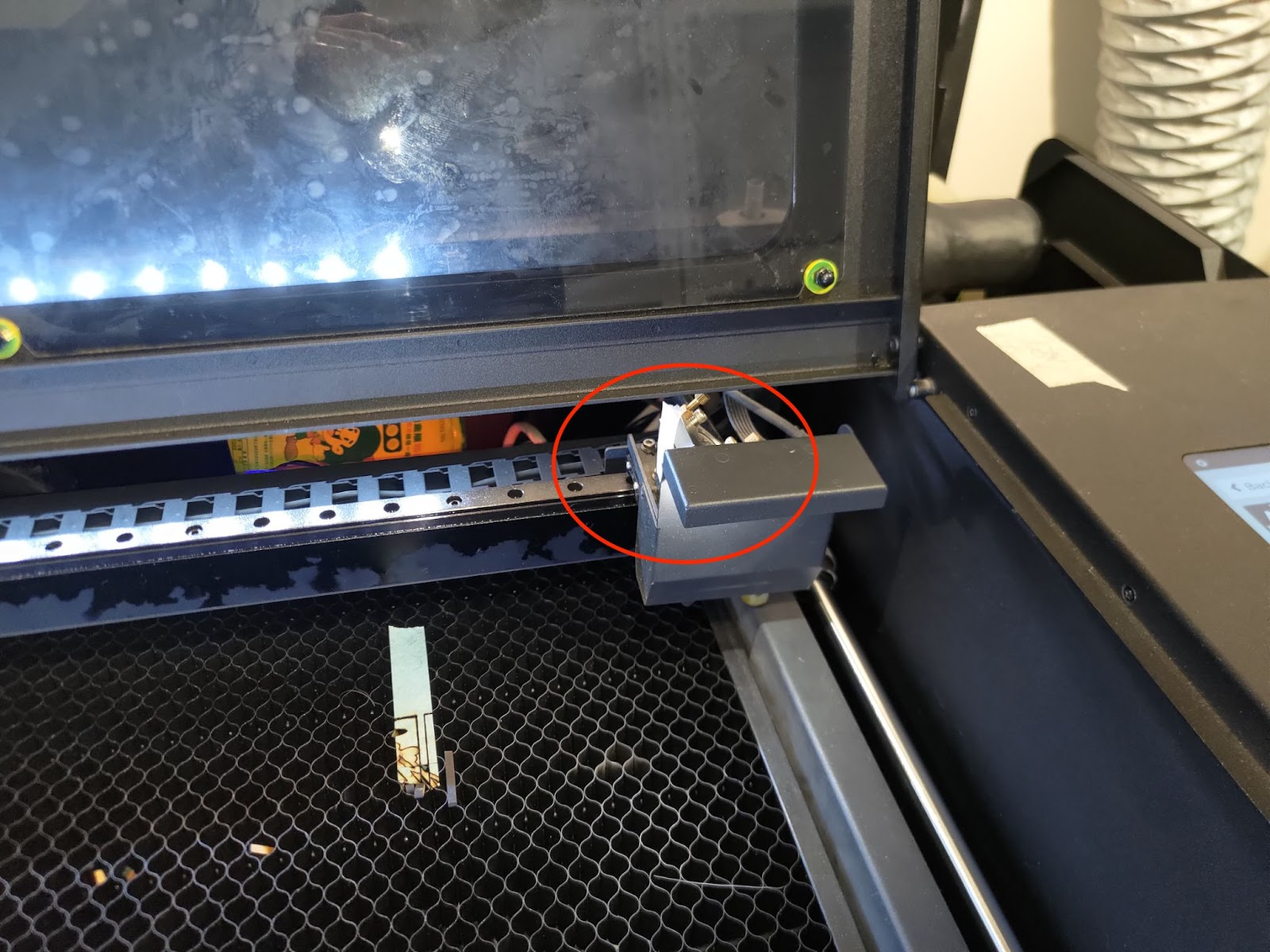

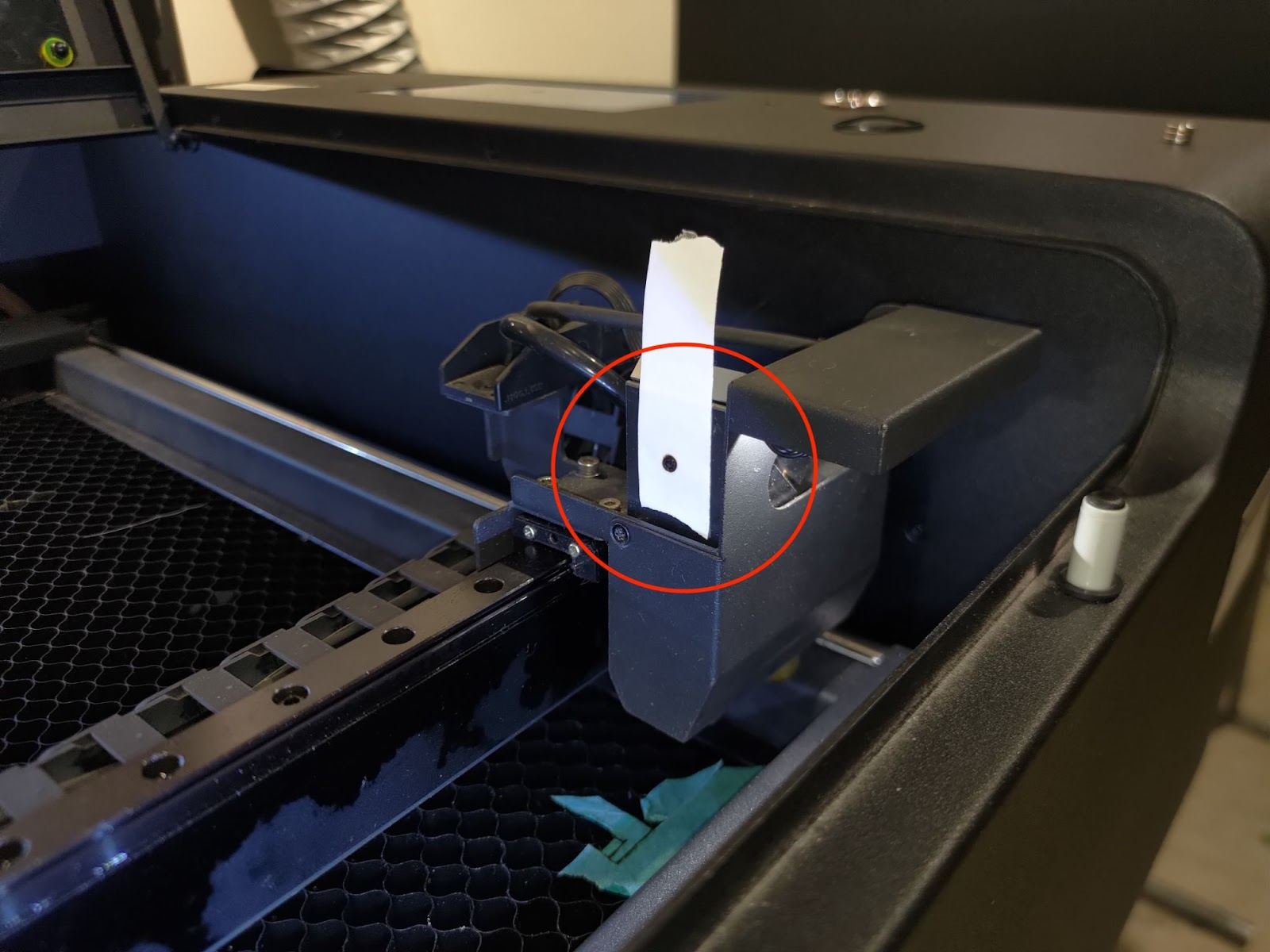

ضع شريطًا من طبقة واحدة على طرف الفوهة وحرك رأس الليزر إلى مركز سطح العمل ثم قم بنبضة واحدة.
أزل الشريط ولاحظ إذا كانت النقطة دائرية.
مثال جيد:
أمثلة غير صحيحة:
- إذا كانت النقطة دائرية، انتقل إلى الخطوة 9-3
- إذا لم تكن النقطة دائرية، انتقل إلى الخطوة 9-2 لإعادة محاذاة المسار البصري من المرآة الثالثة إلى سطح العمل (محور Z)، والذي لا يكون عموديًا بالشكل الكافي.
- إذا لم تجد أي نقاط على الشريط، يرجى الرجوع إلى تعليمات الضبط المتقدم. [5-3 ضبط المسار البصري المتقدم]
الخطوة 9-2 - ضبط مسار محور Z في مركز سطح العمل
ستوضح لك هذه الخطوة كيفية محاذاة المسار الرأسي من المرآة الثالثة إلى سطح العمل عن طريق ضبط البراغي على المرآة الثالثة.

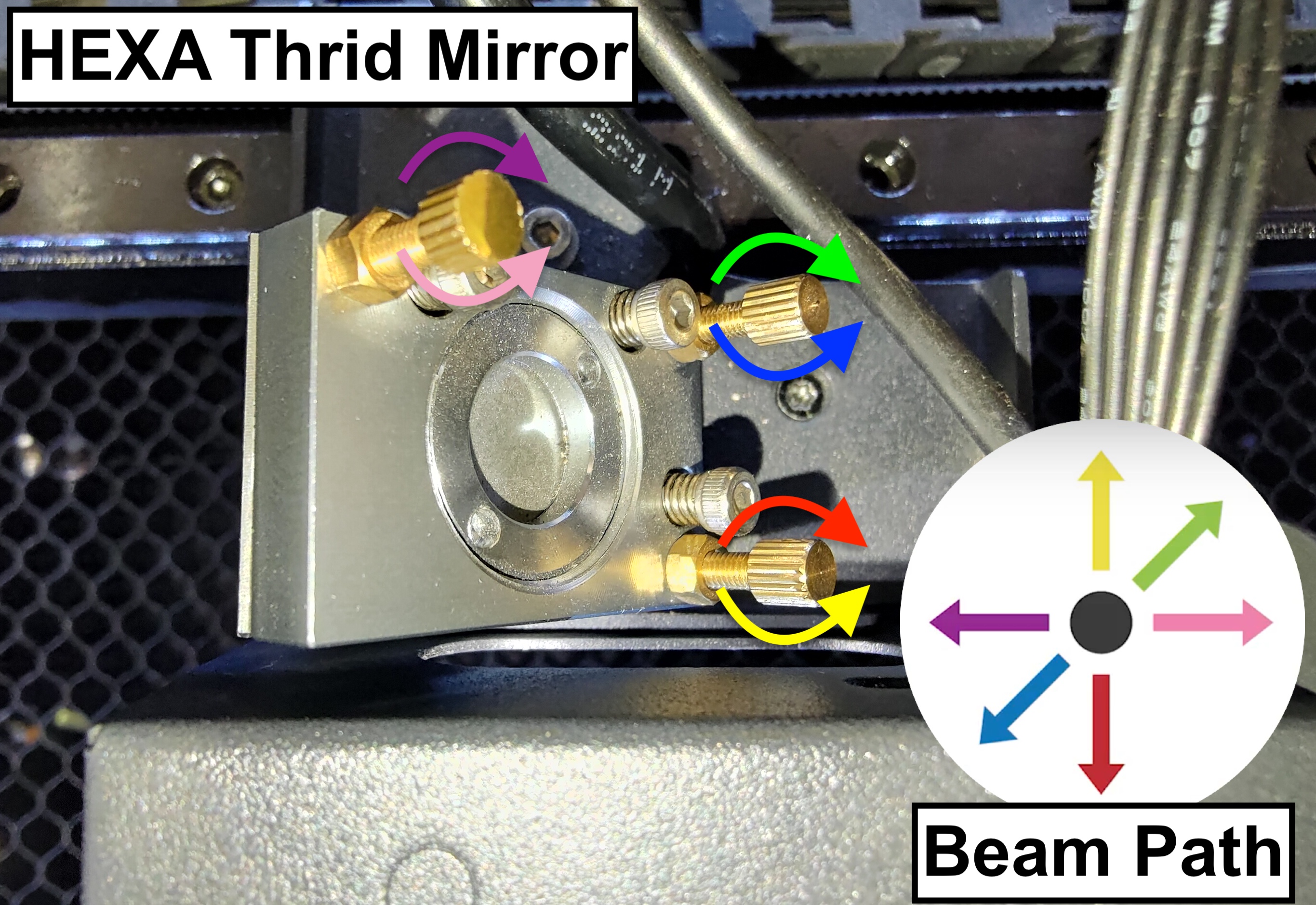

توجد ثلاثة براغي على المرآة الثالثة، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير مسار الشعاع الرأسي مما يعني تغيير موضع النقطة الصغيرة على الشريط.
يرجى ملاحظة أنه في كل مرة تقوم فيها بضبط البرغي، قد يتغير المسار. لضمان الدقة، يجب عليك إيجاد منطقة واضحة للصق الشريط على طرف الفوهة. يمكن إعادة استخدام الشريط حتى يتم استنفاد كل المنطقة الواضحة.
الخطوة 9-2-1 - تحديد البرغي المراد ضبطه:
حدد موضع النقطة الرأسية واستهدف البرغي و اتجاه دورانه.
أولاً، ستحتاج إلى معرفة المنطقة الكاملة التي يمكن للنقطة التحرك إليها.
في الواقع، إنها نفس منطقة طرف الفوهة. العلامة المطبوعة على الشريط هي تلك المنطقة.
بعد ذلك، ابحث عن الرقم المماثل لـ عمودي موضع النقطة
الرسم التخطيطي:
قبل ضبط البرغي، يرجى تعلم كيفية فك الصامولة بشكل صحيح:
استخدم الكماشة لتثبيت البرغي، ثم قم بفك الصامولة باستخدام مفتاح الرأس المزدوج عن طريق تدويره عكس اتجاه عقارب الساعة.
بالنسبة للرقم #1:
يجب تحريك النقطة العمودية إلى اليمين لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج المسمار العلوي الأيسر إلى التدوير عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #2:
يجب تحريك النقطة العمودية إلى أسفل اليمين لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج البرغي العلوي الأيسر إلى التدوير عكس اتجاه عقارب الساعة للتحرك إلى اليمين.
سيحتاج البرغي السفلي الأيمن إلى التدوير في اتجاه عقارب الساعة للتحرك إلى أسفل.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #3:
يجب تحريك النقطة العمودية إلى أسفل لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج البرغي السفلي الأيمن إلى التدوير في اتجاه عقارب الساعة للتحرك إلى أسفل.
يرجى الرجوع إلى الصورة أدناه.

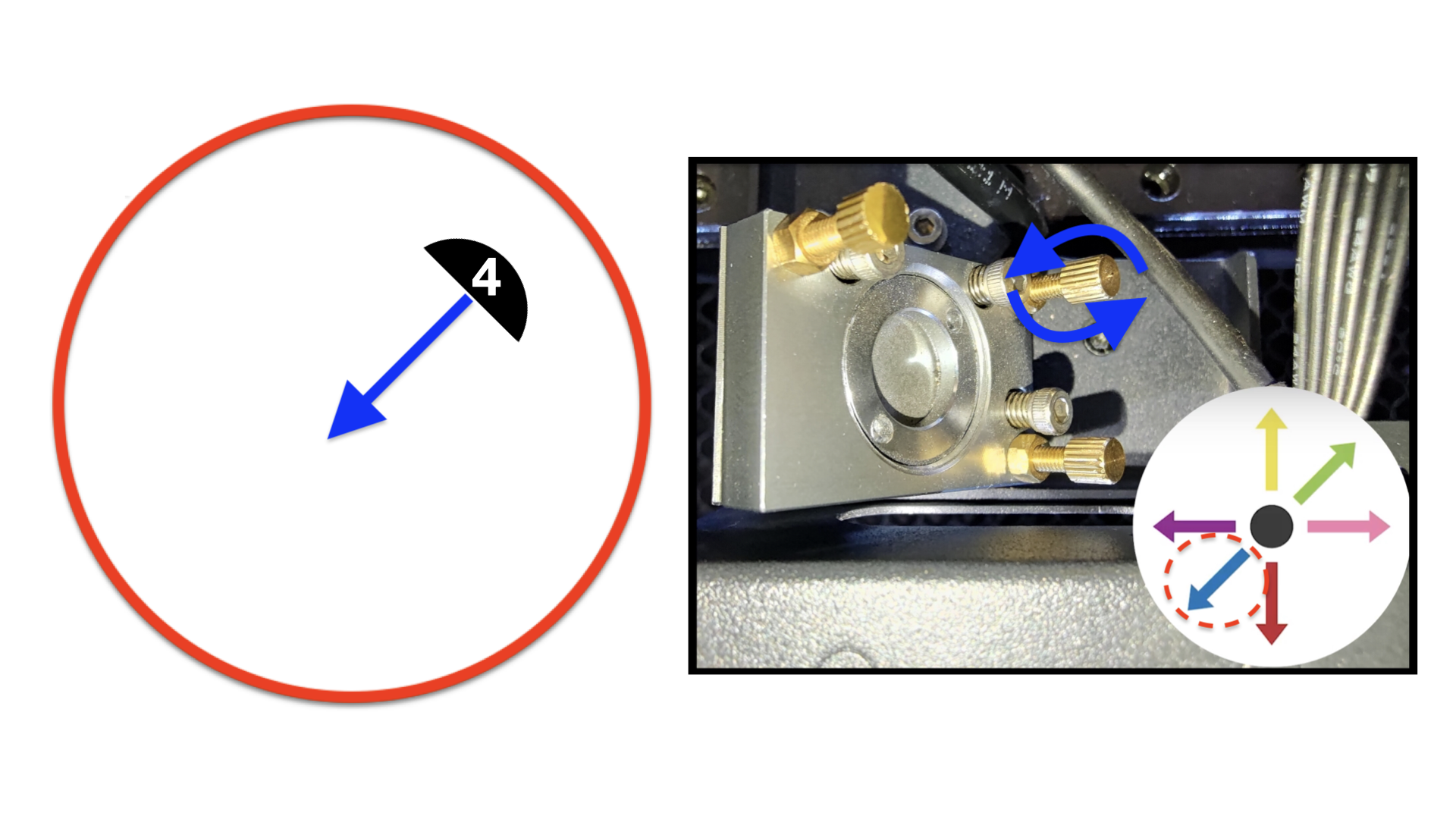

بالنسبة للنقطة #4:
يجب تحريك النقطة العمودية إلى أسفل اليسار لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج البرغي العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #5:
يجب تحريك النقطة العمودية إلى اليسار لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج البرغي العلوي الأيسر إلى التدوير في اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #6:
يجب تحريك النقطة العمودية إلى أعلى اليسار لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج البرغي العلوي الأيسر إلى التدوير في اتجاه عقارب الساعة للتحرك إلى اليسار.
سيحتاج البرغي السفلي الأيمن إلى التدوير عكس اتجاه عقارب الساعة للتحرك إلى أعلى.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #7:
يجب تحريك النقطة العمودية إلى أعلى لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج البرغي السفلي الأيمن إلى التدوير عكس اتجاه عقارب الساعة للتحرك إلى أعلى.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #8:
يجب تحريك النقطة العمودية إلى أعلى اليمين لتصبح دائرية وفي المركز.
عند مواجهة واجهة الماكينة:
سيحتاج البرغي العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
الخطوة 9-2-2 - إحكام ربط الصامولة بعد الضبط:
يرجى إحكام ربط الصامولة بعد ضبط المسمار عن طريق تدويرها في اتجاه عقارب الساعة.
الخطوة 9-3 - تحقق من مسار المحور Z في الزاوية السفلية اليمنى من سطح الطباعة
ضع شريطًا من طبقة واحدة على طرف الفوهة وحرك رأس الليزر إلى الزاوية السفلية اليمنى من سطح الطباعة ثم قم بنبضة واحدة.
أزل الشريط ولاحظ إذا كانت النقطة دائرية.
(من الطبيعي أن تكون نقطة الزاوية أصغر من نقطة المركز. يرجى الرجوع إلى الأمثلة أدناه.)
مثال جيد:
أمثلة مقبولة:
أمثلة غير صحيحة:
- إذا كانت النقطة غير دائرية، فارجع إلى الخطوة 9-4 لإعادة محاذاة المسار البصري من المرآة الثالثة إلى سطح الطباعة (المحور Z) الذي لا يكون عموديًا بدرجة كافية.
- إذا كانت النقطة دائرية، فانتقل إلى الخطوة 9-5.
الخطوة 9-4 - اضبط مسار المحور Z عند الزاوية السفلية اليمنى من سطح الطباعة
- راجع الخطوة 9-2 وأكمل عملية الضبط. طريقة الضبط هي نفسها لضبط النقطة في وسط سطح الطباعة.
- يرجى إعادة التحقق من النقطة العمودية في المركز بعد ضبط الزاوية السفلية اليمنى.
- إذا لم يكن من الممكن أن يكون كلا الموضعين دائريين في نفس الوقت، فيرجى تخطي ضبط الزاوية السفلية اليمنىr والانتقال إلى 9-5 والمرور بالخطوة 10.
الخطوة 9-5 - جمع أشرطة طرف الفوهة (المحور Z):
ضع شريطًا من طبقة واحدة على طرف الفوهة وحرك رأس الليزر إلى مركز سطح العمل ثم قم بنبضة واحدة.
قم بإزالة الشريط من طرف الفوهة وضعه على الورقة.
اكتب موضع النقطة وعدد النبضات كما هو موضح في الصورة أدناه.
ضع شريطًا لاصقًا آخر شريطًا من طبقة واحدة على طرف الفوهة وحرك رأس الليزر إلى الزاوية السفلية اليمنى من سطح الطباعة ثم قم بنبضة واحدة.
أزل الشريط اللاصق من طرف الفوهة وضعه على الورقة.
اكتب موضع النقطة وعدد النبضات كما هو موضح في الصورة أدناه.
######################################################################
انتهت الآن عملية ضبط المسار الضوئي.
- إذا لم تكن لديك مشكلة مع الجهاز، فيمكنك التوقف هنا، ويمكن التخلص من الأشرطة التي تم جمعها.
- إذا كانت لديك مشكلة تتعلق بالمحاذاة أو إخراج الليزر، فيرجى الانتقال إلى الخطوة 10 والاحتفاظ بالأشرطة التي تم جمعها لاستكشاف الأخطاء وإصلاحها والإبلاغ عنها.
######################################################################
الخطوة 10 - الإبلاغ:
- إذا كان ضبط المسار الضوئي (OPA) لديك على ما يرام، ولكن الجهاز يعاني من مشاكل أخرى، فيرجى الاتصال ببائع التجزئة المحلي والاحتفاظ بالأشرطة التي تم جمعها والتي يمكن مشاركتها عندما يطلب منك بائع التجزئة ذلك.
- إذا لم تتمكن النقاط الرأسية في كلا الموضعين من أن تكون في نفس الوقت، فيرجى جمع شريطين إضافيين والتقاط صورة مقربة للنقاط الرأسية، ثم شارك صور الأشرطة التي تم جمعها مع بائع التجزئة الخاص بك.
اتبع الخطوات أدناه:
- استخدم قطعة من شريط ذو طبقتين. اصنع النقطة الأولى عند الزاوية العلوية اليسرى باستخدام ثلاث نبضات ليزر.
- احتفظ بالشريط واصنع النقطة الثانية في الزاوية اليمنى العلوية بـ 3 نبضات ليزر.
- اجمع الشريط الأول. دوّن موضع وعدد النبضات:
- استخدم قطعة جديدة أخرى من شريط ذو طبقتين. اصنع النقطة الأولى عند الزاوية اليسرى السفلية بثلاث نبضات ليزر.
- احتفظ بالشريط واصنع النقطة الثانية في الزاوية اليمنى العلوية بـ 3 نبضات ليزر.
- اجمع آخر شريط. سجّل الموضع وعدد النبضات.
- أخيرًا، التقط صورة عن قرب لنقاط طرف الفوهة.
#END
تعليقات
لا توجد تعليقات
الرجاء تسجيل الدخول لترك تعليق.
