عناصر التحضير

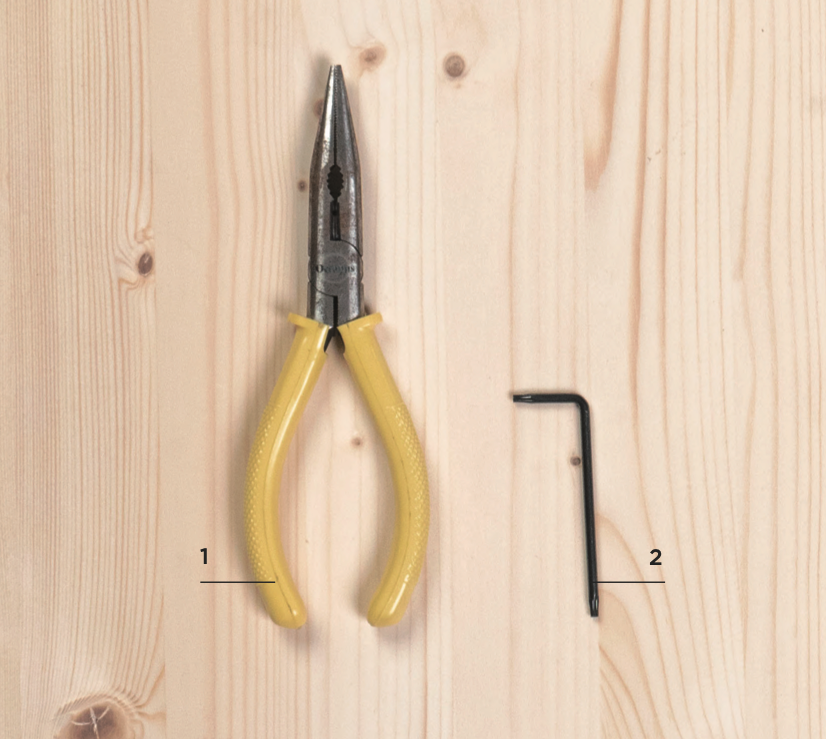

التحضير الذاتي:
1 | زردية ذات أنف إبري
مشمول في صندوق الملحقات:
2 | مفك توركس
عناصر الاختبار:

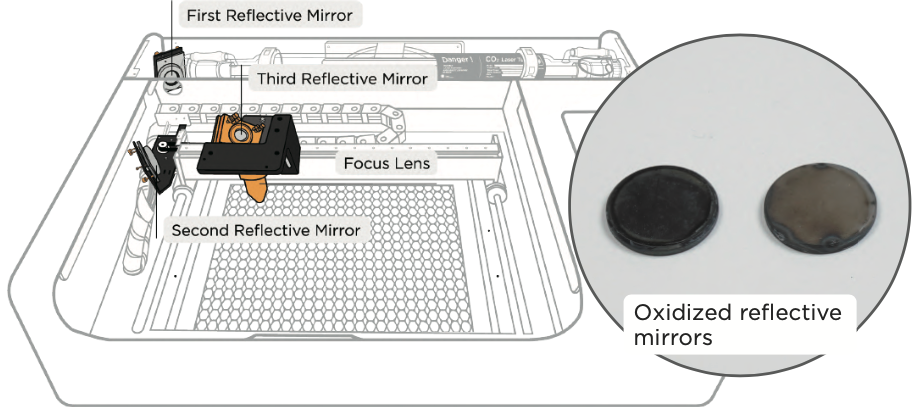

1. تحقق مما إذا كانت المرايا والعدسات متأكسدة أو مكسورة:
إذا كانت هناك بقع سوداء أو بيضاء، إلخ. على سطح المرآة العاكسة الأولى والثانية، أو إذا كانت هناك خدوش عميقة، ولا يمكن إزالة البقع عن طريق【الصيانة】تنظيف المرايا والعدسات، أو إذا كانت عدسة التركيز مشوهة أو مكسورة بسبب قوة خارجية، فيجب استبدال المرايا والعدسات.
خطوات الاستبدال:
المرآة العاكسة الأولى:
أ. افتح الغطاء الخلفي: يرجى استخدام مفك توركس لإزالة البراغي الستة الموجودة على الغطاء الخلفي ثم قم بإزالة الغطاء الخلفي.【الصيانة】محاذاة المسار البصري >

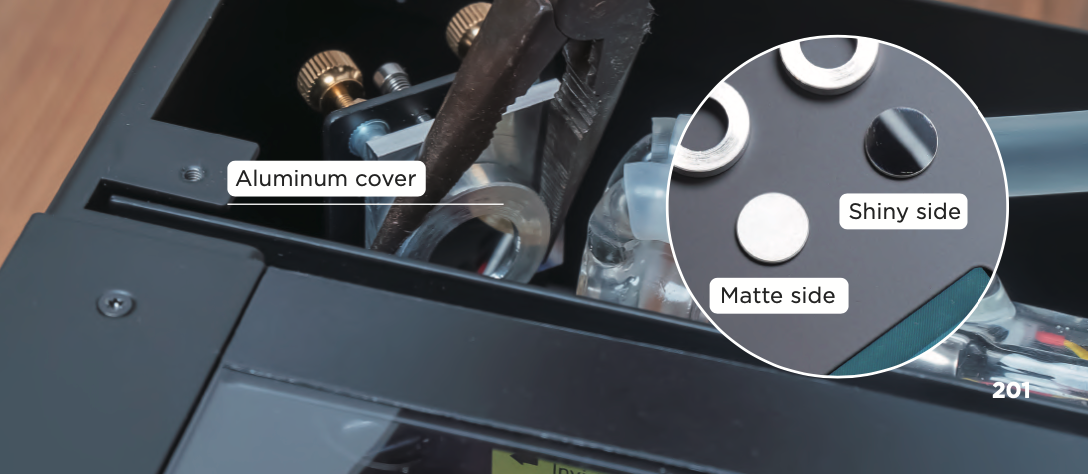

ب. قم بفك غطاء الألومنيوم: قم بفك غطاء الألومنيوم الذي يثبت المرآة (وجه المرآة وأدر عكس اتجاه عقارب الساعة)، إذا تعذر تدويره، استخدم زردية ذات أنف إبري لقمط الإطار الألومنيوم وأدره مرة أخرى >
ج. استبدال المرآة: أخرج المرآة القديمة > ضع المرآة الجديدة بحيث يكون الجانب المطفي مواجهًا لحامل المرآة (ستضرب الحزمة الليزرية الجانب اللامع) >
د. إحكام ربط الغطاء الألومنيوم: أحكم ربط الغطاء الألومنيوم مرة أخرى في حامل المرآة.
المرآة العاكسة الثانية: بعد فتح غطاء الباب، اتبع خطوات المرآة العاكسة الأولى ب~د (يشار إلى موضع المرآة العاكسة الثانية في الصورة في).
المرآة العاكسة الثالثة:

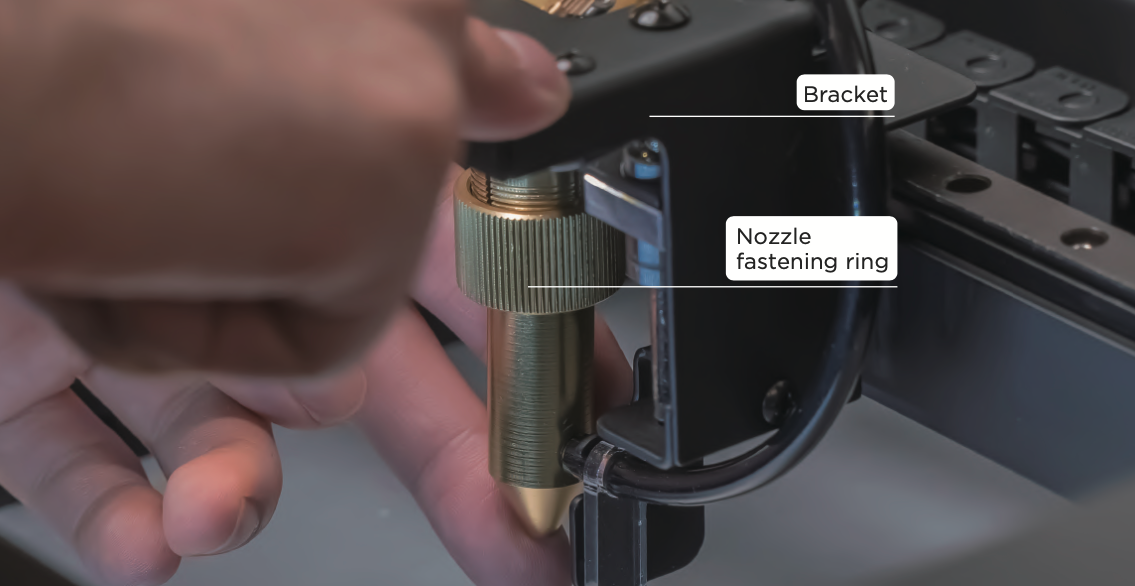

أ. تحريك الكتيفة لأسفل:
كما هو موضح في الصورة أعلاه، قم بفك حلقة تثبيت الفوهة > ادفع الكتيفة لأسفل حتى النهاية حتى تكون الخطوات اللاحقة أسهل في التشغيل >

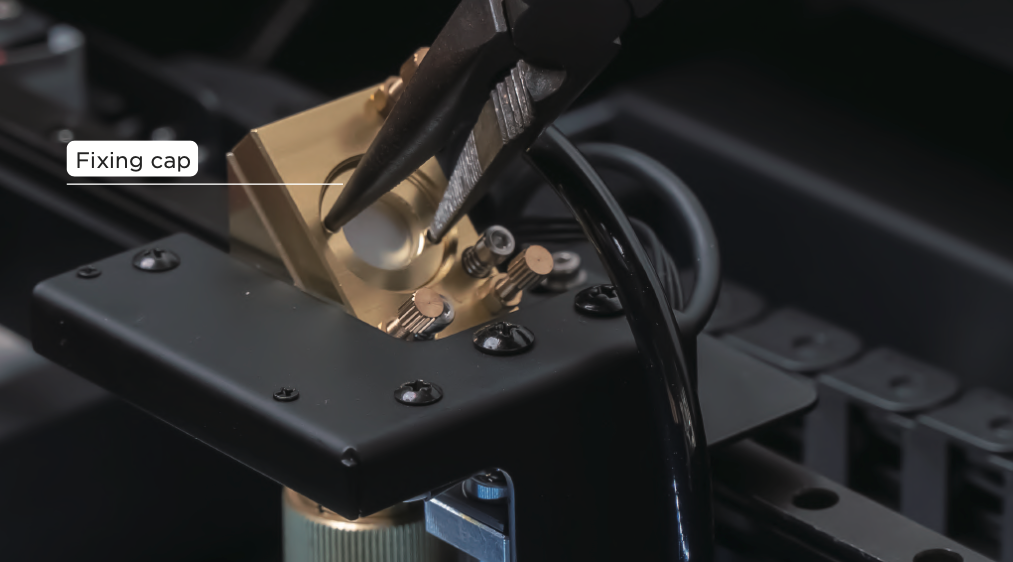

ب. فك غطاء التثبيت:
استخدم كماشة ذات أنف إبري للإمساك بالنقطتين الدائريتين لغطاء تثبيت المرآة، وقم بفك غطاء التثبيت عكس اتجاه عقارب الساعة >
ج. استبدال المرآة:
أخرج المرآة القديمة، يمكنك سحب المرآة من منطقة مدخل الليزر > ضع المرآة الجديدة بحيث يكون الجانب اللامع مواجهًا لحامل المرآة >
د. إحكام ربط غطاء التثبيت:
استخدم كماشة ذات أنف إبري للإمساك بالنقطتين الدائريتين لغطاء تثبيت المرآة، وأحكم ربط غطاء التثبيت في اتجاه عقارب الساعة.
عدسة التركيز:

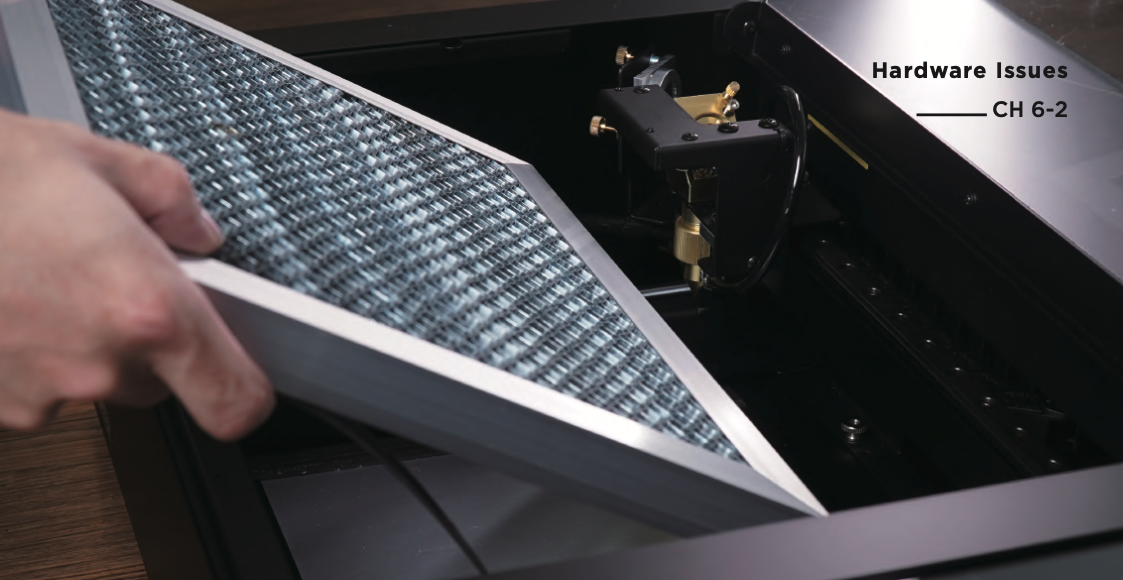

أ. إزالة طاولة خلية النحل【الصيانة】تنظيف طاولة خلية النحل، الخطوة 1.

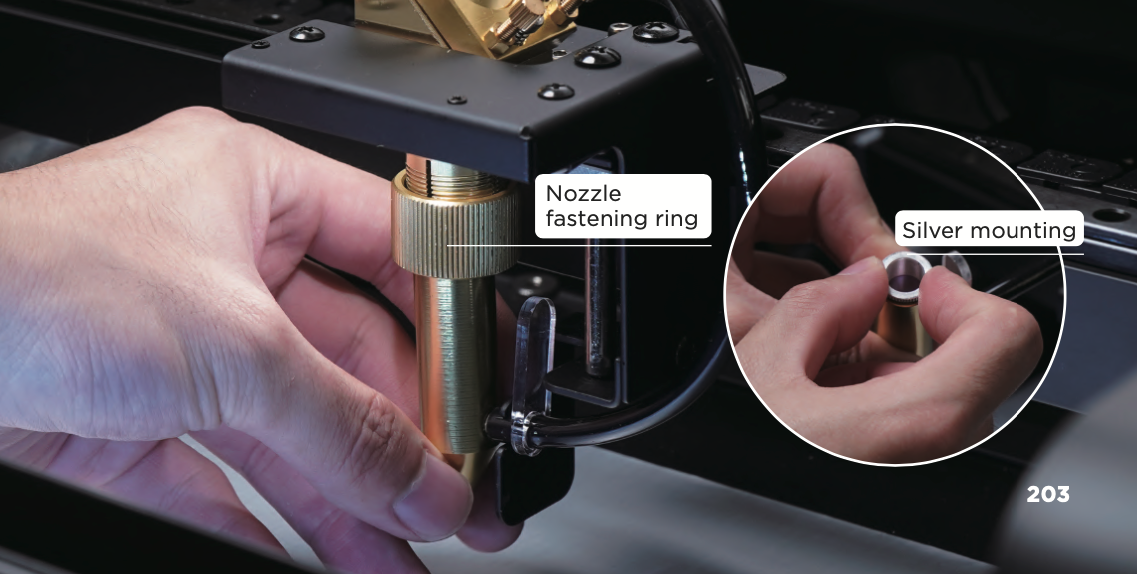

ب. فك غطاء التثبيت: قم بفك حلقة تثبيت الفوهة > قم بإزالة رأس الليزر > أدر غطاء التركيب الفضي عكس اتجاه عقارب الساعة من رأس الليزر، إذا تعذر فكه، استخدم كماشة ذات أنف مدبب للمساعدة >

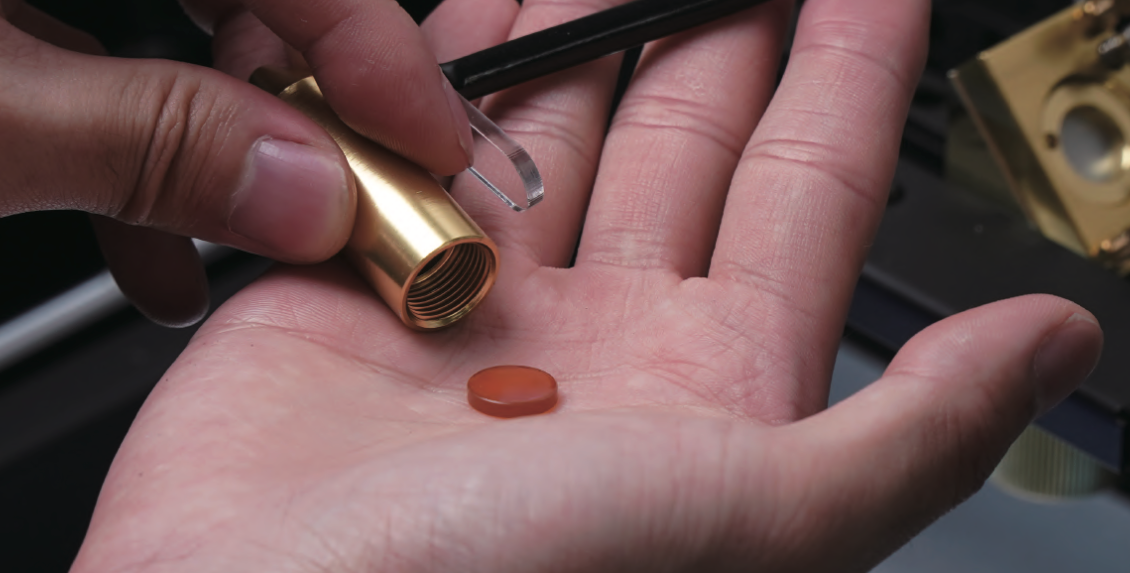

ج. استبدال العدسة:

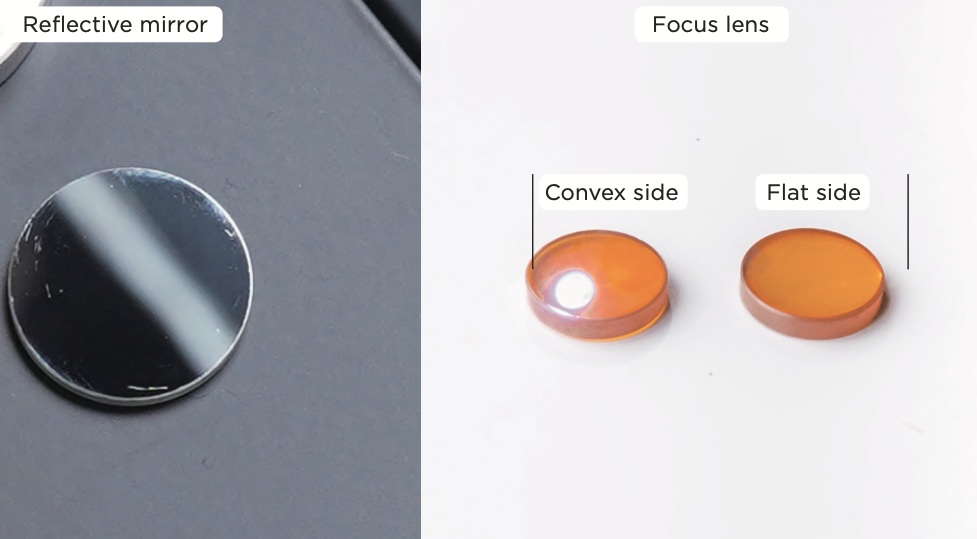

قم بإزالة العدسة القديمة > ضع العدسة الجديدة في رأس الليزر بحيث يكون الجانب المسطح لأسفل (أمسك حافة العدسة وانظر في العدسة، يمكنك رؤية نفسك على الجانب المحدب، ولكن لا يمكنك رؤية نفسك على الجانب المسطح) >
د. إحكام ربط غطاء التثبيت:
أحكم ربط غطاء التركيب الفضي في اتجاه عقارب الساعة > ضع رأس الليزر مرة أخرى في مقبس رأس الليزر > أحكم ربط حلقة تثبيت الفوهة.
هـ. أعد وضع شبكة العسل 【الصيانة】 تنظيف شبكة العسل، الخطوة 3.
سجلات استكشاف الأخطاء وإصلاحها:
1. الصورة: التقط صورًا لـ
أ. 3 مرايا عاكسة (سواء كانت متأكسدة أو مكسورة)
ب. عدسة التركيز (سواء كانت متأكسدة أو مكسورة)
