Mode de profunditat

Comprensió del mode PWM/Profunditat en el tall làser

1. Capçals làser de díode

Quan s'utilitza un capçal làser de díode, el programari representa la profunditat i la foscor mitjançant diferents nivells de potència, no canviant la densitat dels punts làser. Aquest mètode permet:

• Un control més precís en àrees petites
• Una millor representació dels efectes detallats
• Un sol punt pot tenir diversos nivells de potència, creant profunditat

Penseu-ho com ajustar la brillantor d'un sol píxel en una imatge digital, en lloc d'afegir-ne més.

2. Capçals làser de CO2

Per als capçals làser de CO2, el mode de profunditat funciona una mica diferent:

• A mesura que augmenteu la potència del 0% al 100%, el làser grava més profundament en el material
• Això crea un efecte de relleu, similar a l'escultura
• El programari ho mostra utilitzant diferents colors per representar els diversos nivells de potència

No obstant això, és important tenir en compte que, tot i que s'obtenen diferents profunditats, el nivell de detall (o "delicadesa") de la coloració no canvia significativament. El programari encara divideix la imatge en seccions acolorides i no acolorides.

Diferències clau

• Làsers de díode: Ajusten la potència per a cada punt per crear profunditat i detall
• Làsers de CO2: Utilitzen la potència per controlar la profunditat de gravat, creant un efecte de relleu

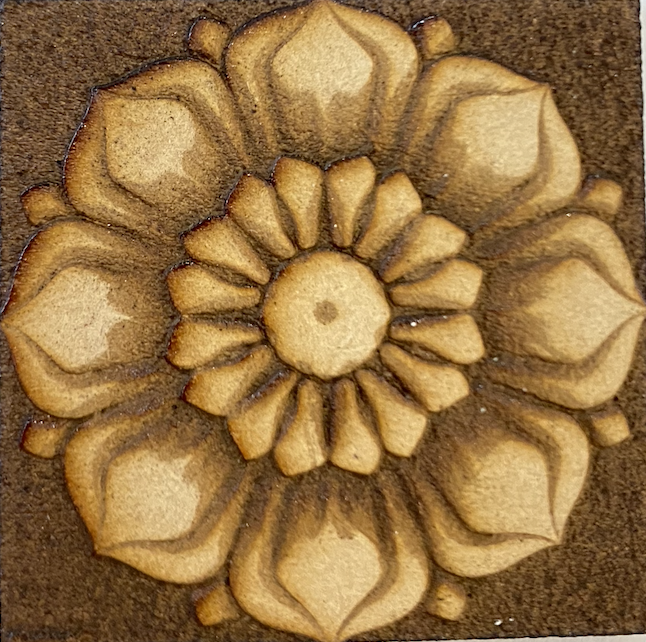

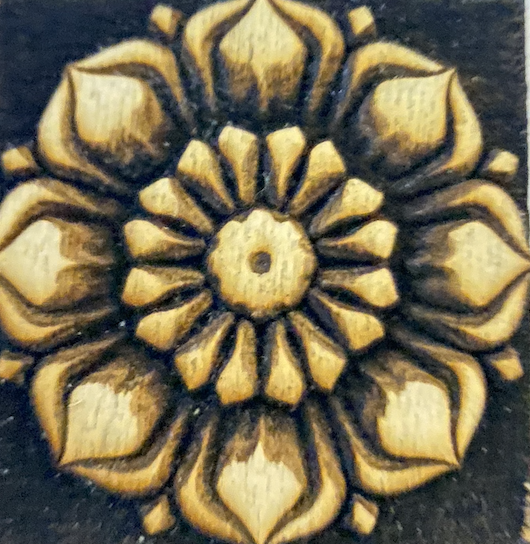

Aquí teniu un exemple d'aplicació del mode Profunditat.

sense el mode Profunditat	amb el mode Profunditat

Com utilitzar el mode Profunditat?

1. Prepareu una imatge adequada.

Si voleu crear una peça gravada amb làser amb un efecte de relleu, ha de ser una imatge amb gradient d'escala de grisos ja que el Mode de profunditat utilitza diferents tons de gris per representar diverses profunditats i capes en el disseny. Assegureu-vos que la vostra imatge tingui transicions suaus i alta resolució per als detalls més fins.

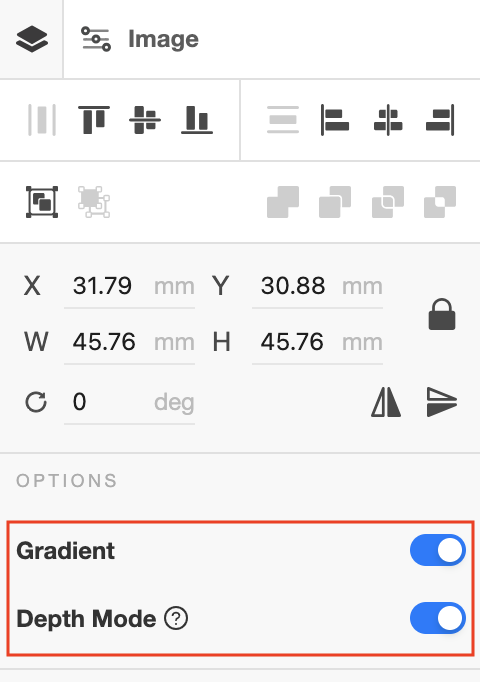

2. Activeu el "Mode de profunditat" al panell d'objectes.

Després d'importar la imatge, seleccioneu la imatge que voleu utilitzar i marqueu "Gradient" i "Mode de profunditat" al panell d'objectes.

3. Ajusteu els paràmetres segons el vostre material.

La configuració adequada dels paràmetres depèn de la vostra obra i de l'efecte que desitgeu. Us recomanem començar amb els valors predeterminats, però amb una velocitat i un nombre de passades més elevats, i després executar per ajustar amb més precisió els paràmetres. Ajusteu-los en funció dels detalls de la imatge, l'ombrejat i el resultat desitjat per obtenir els millors resultats.

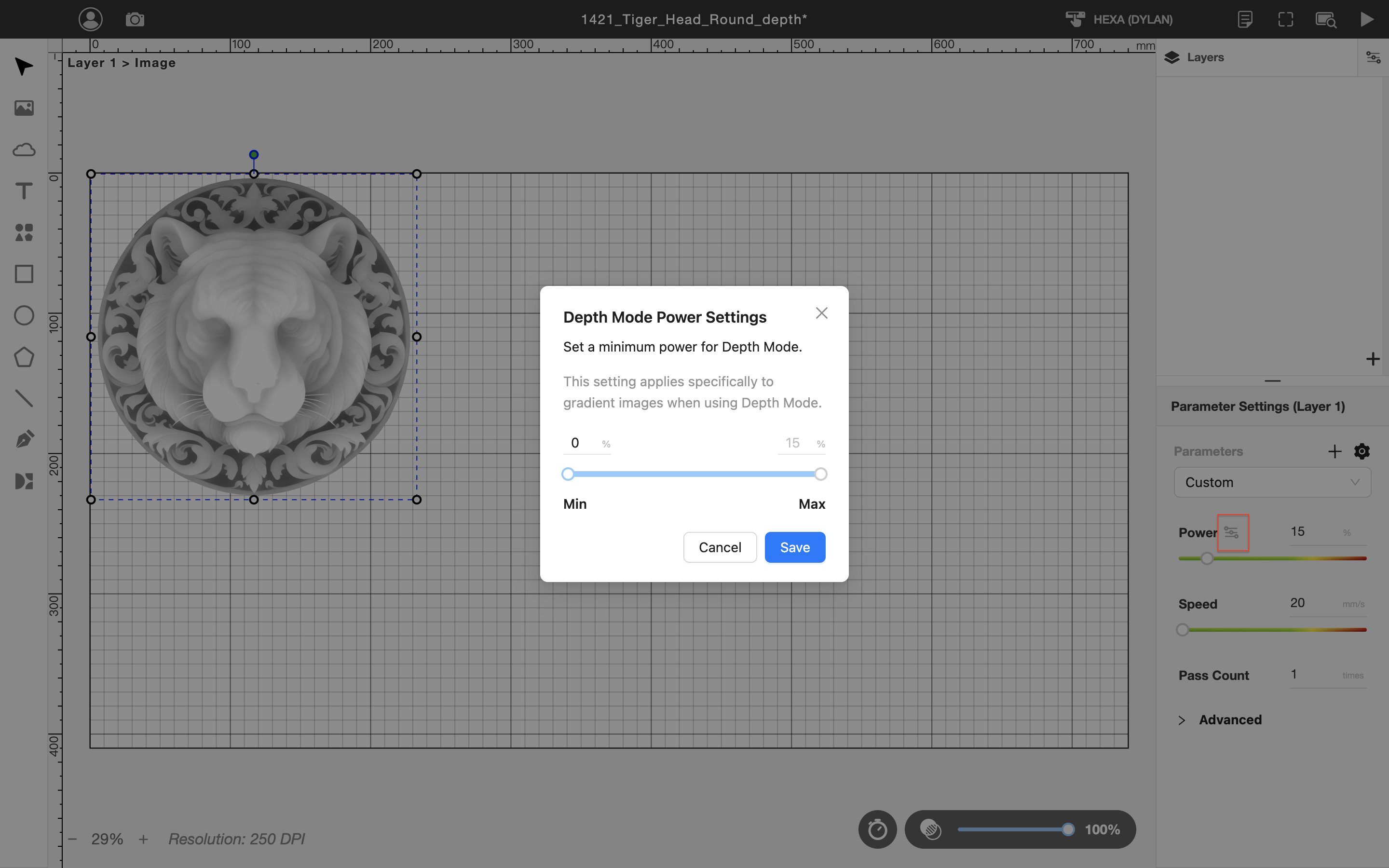

4. Ajusteu la potència mínima del Mode de profunditat si cal.

Hem introduït una configuració de potència avançada per al Mode de profunditat per adaptar-se a la potència variable del làser en diferents màquines. Si noteu que falten certs detalls a la vostra imatge, ajustar la potència mínima pot ajudar el làser a funcionar millor en àrees més clares.

Nota: Aquesta configuració de potència mínima només és visible quan el Mode de profunditat està activat i s'aplica específicament a les imatges amb gradient dins de la capa.

La potència màxima està determinada per la configuració de la capa; si es configura més baixa que la potència mínima, el mínim es restablirà automàticament a 0.
