La funció de deformació rotativa ajusta les proporcions del vostre disseny per garantir que el resultat final aparegui proporcionat quan es gravi sobre un objecte cònic.
Es requereixen dues mesures: Diàmetre A i Diàmetre B. També podeu mesurar la circumferència amb una cinta mètrica i introduir el valor. L'exemple següent utilitza el diàmetre.
El Diàmetre A correspon al costat esquerre de l'objecte, mentre que el Diàmetre B correspon al costat dret.
Primer, marqueu la ubicació prevista del gravat del disseny a l'objecte, després mesureu els diàmetres de l'objecte als extrems superior i inferior del disseny.

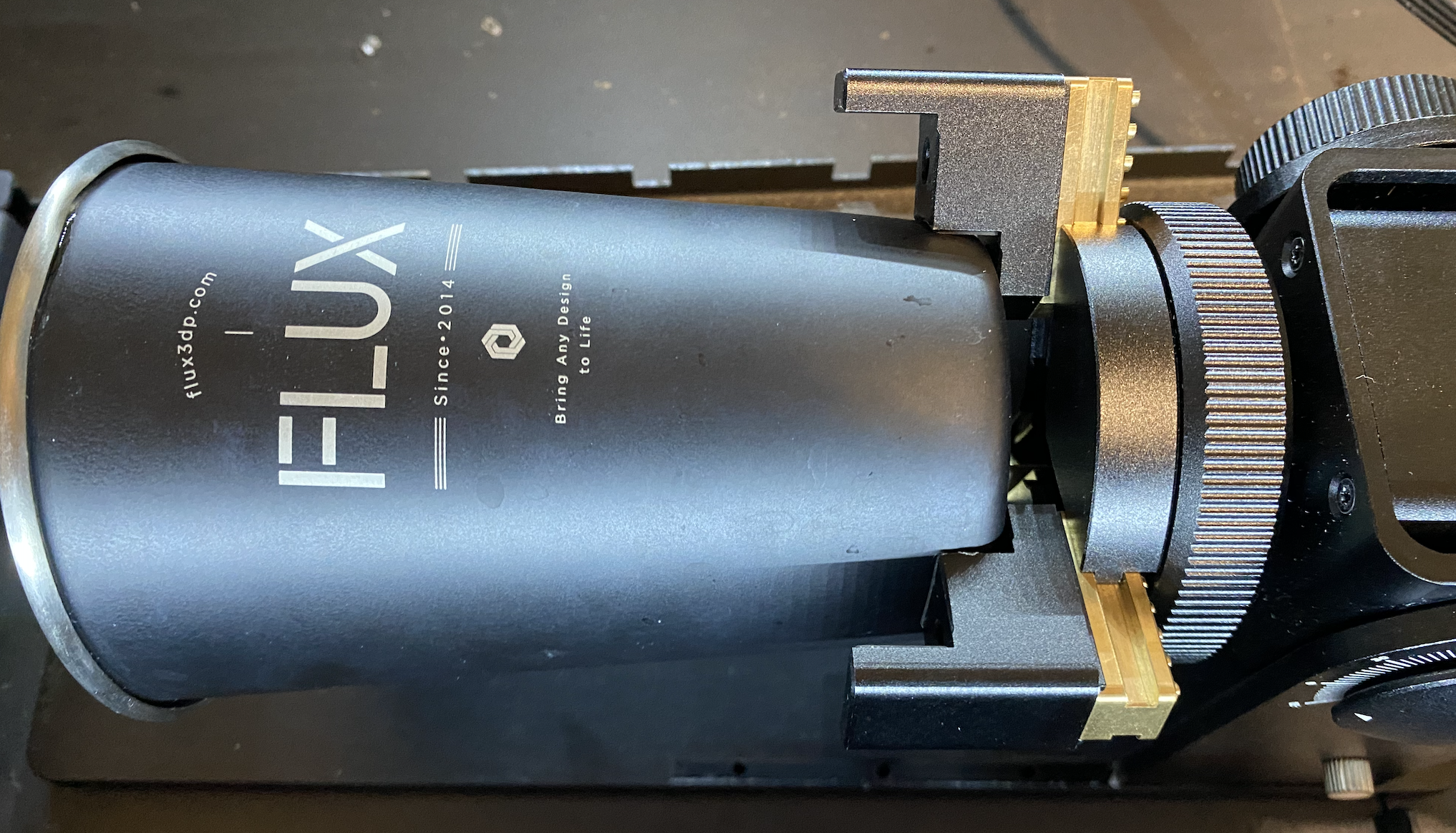

Utilitzant la següent peça de treball i posició del disseny com a exemple:
Si el mandril es col·loca al costat dret i subjecta l'extrem més estret de la tassa, llavors el Diàmetre A (a l'esquerra) representa l'extrem més ample, mentre que el Diàmetre B (a la dreta) representa l'extrem més estret. Si s'inverteix l'orientació del mandril, els diàmetres s'han d'intercanviar en conseqüència.

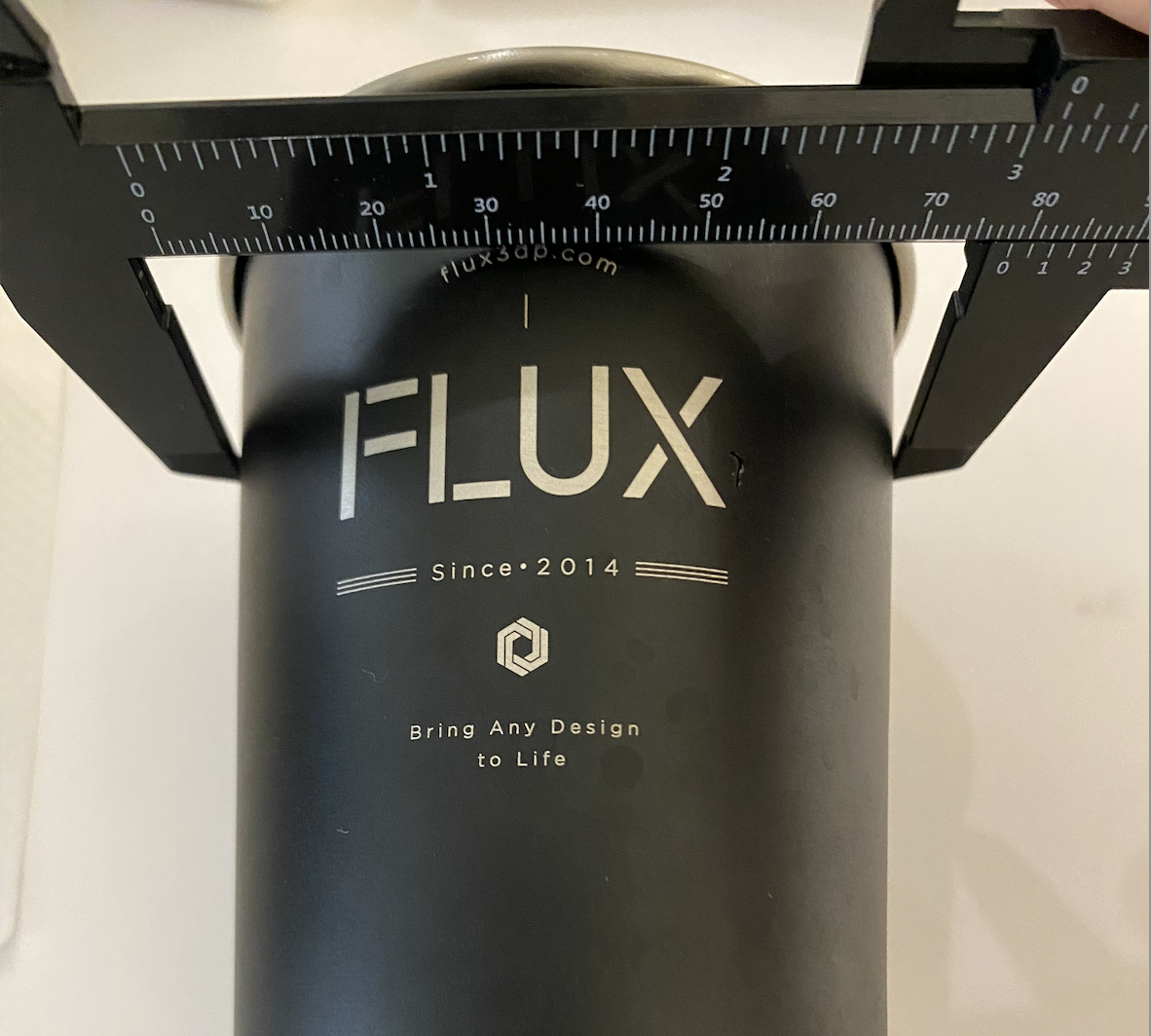

Abans de gravar, mesureu primer el Diàmetre A:

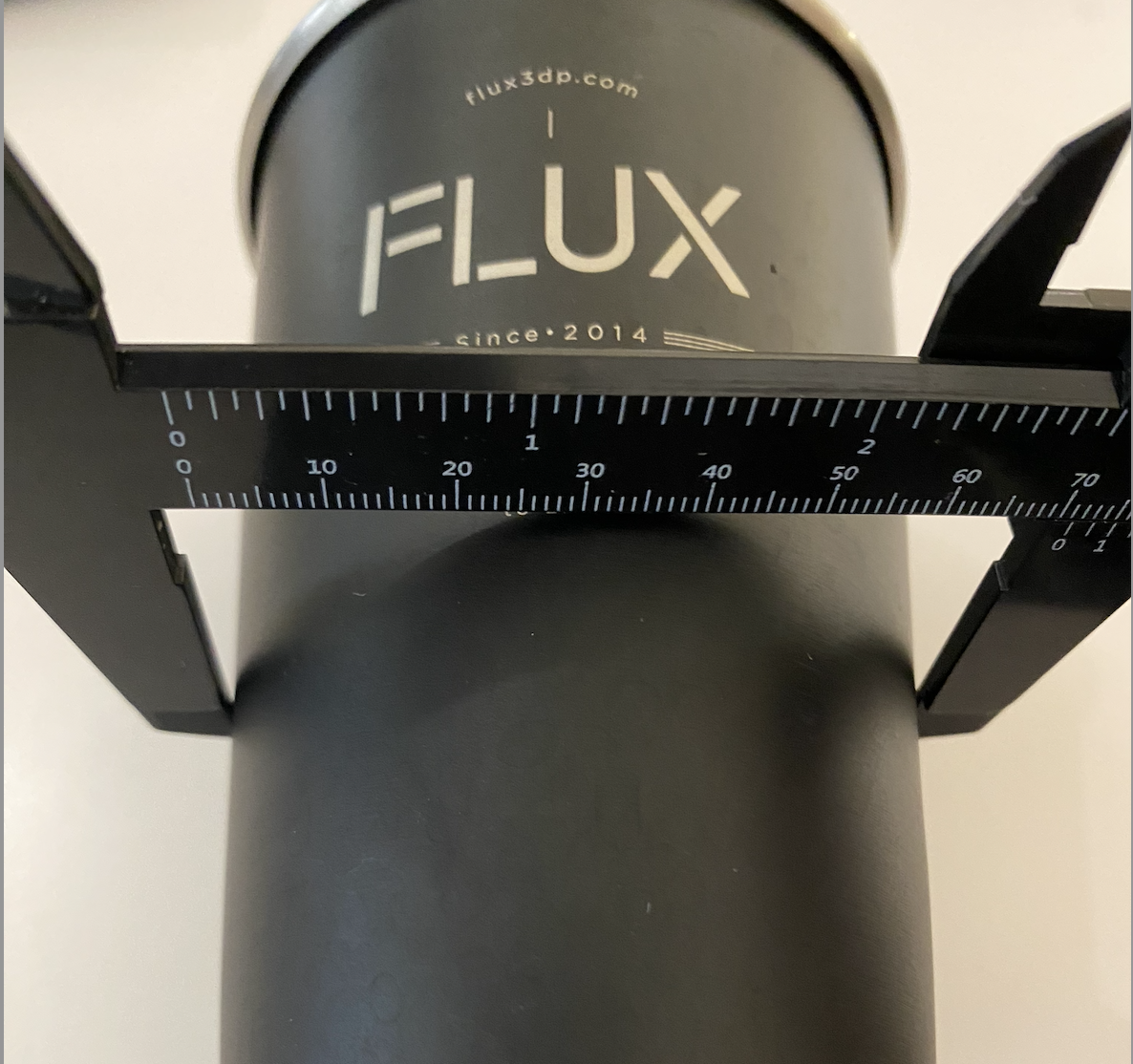

A continuació, mesureu el Diàmetre B del disseny:

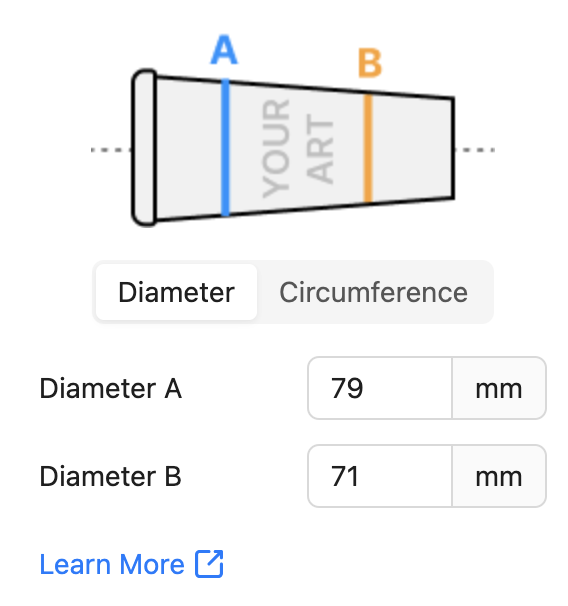

Introduïu els valors del Diàmetre A i B a la finestra modal de Deformació Rotativa, després feu clic a "Warp" per desar els canvis.
Nota: Aquesta funció només admet imatges de mapa de bits en aquest moment.
