Calibratge de Print and Cut

Visió general de la funció

Feu servir aquest calibratge quan el resultat de Print and Cut estigui desplaçat o quan la posició de tall no coincideixi amb el disseny original.

Pas 1

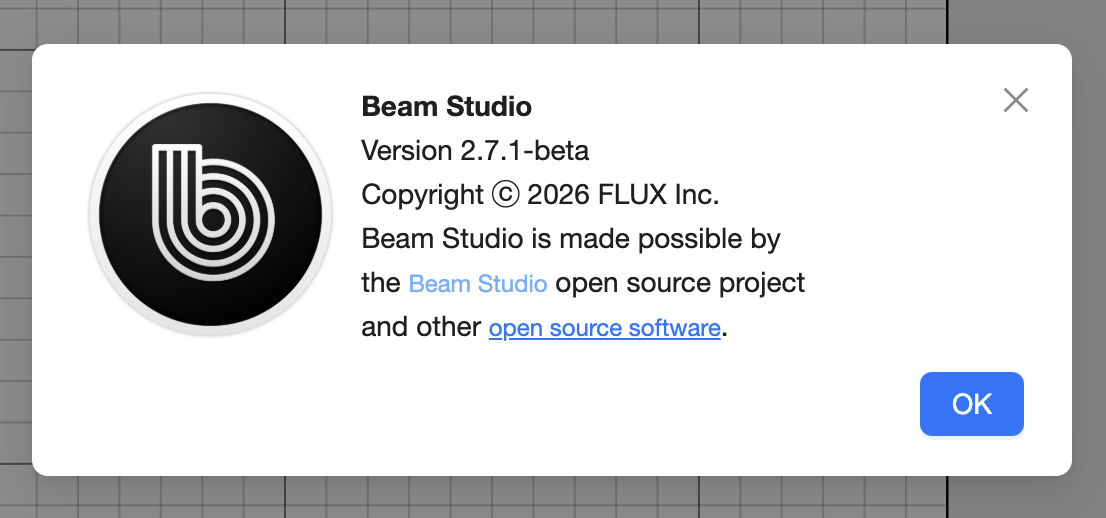

Actualitzeu Beam Studio a la versió 2.7.1 o posterior.

Pas 2

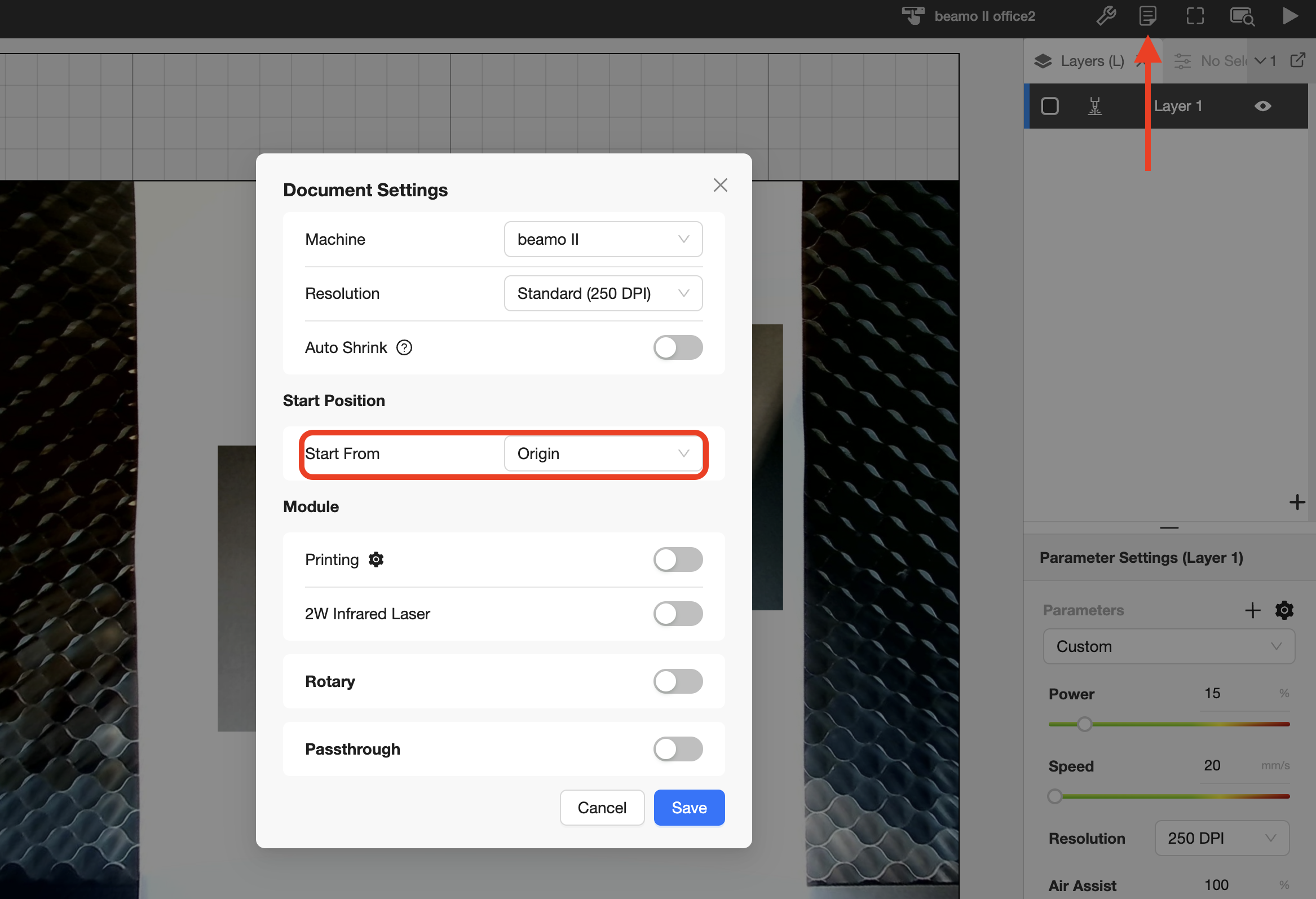

A Configuració del document, definiu la "Posició inicial" com a "Origen".

Pas 3

Primer, feu el calibratge bàsic de la càmera per al vostre model de màquina i, a continuació, seguiu els passos per completar el procés. (Màquines >> Nom de la màquina >> Calibrar la càmera)

Pas 4

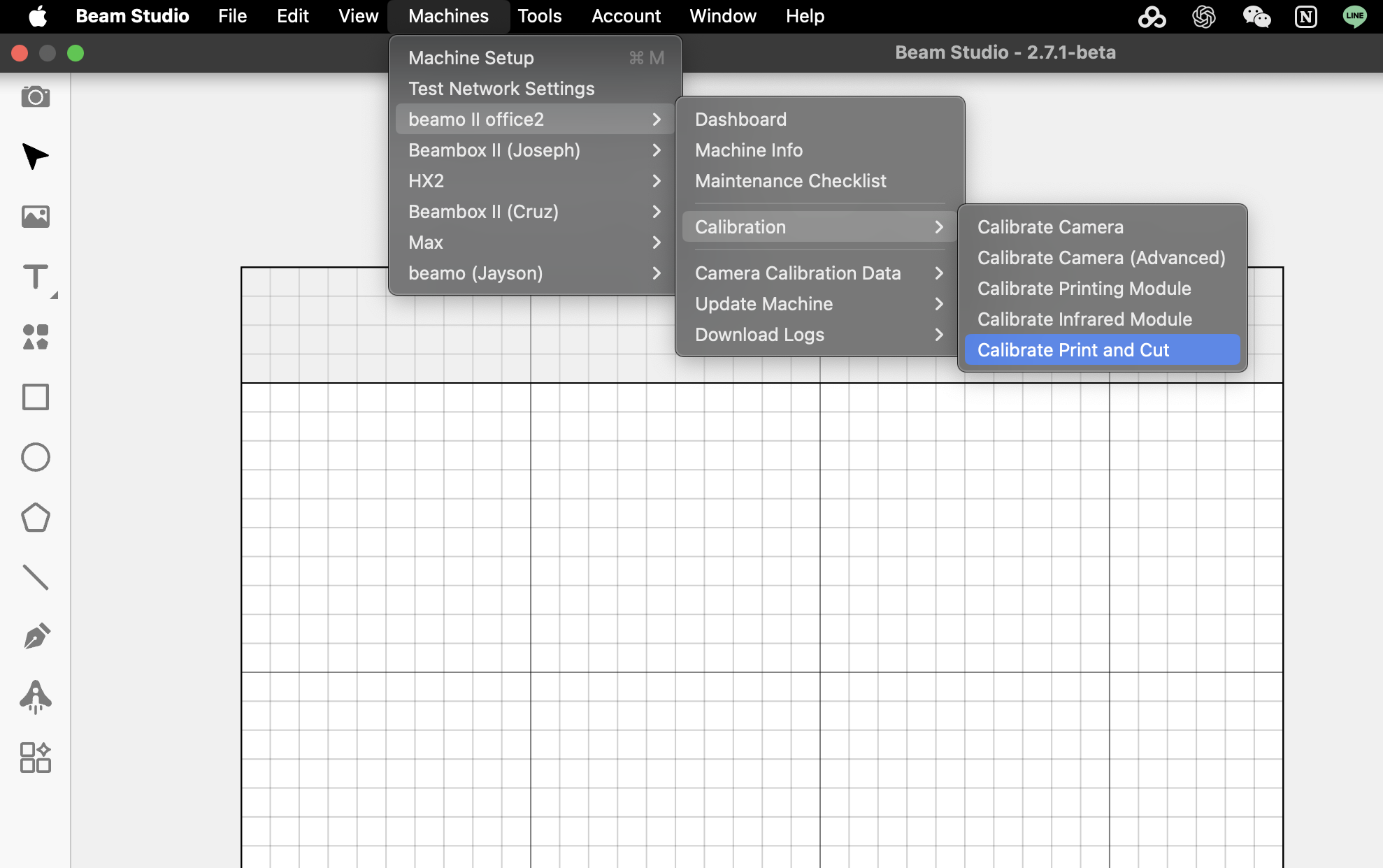

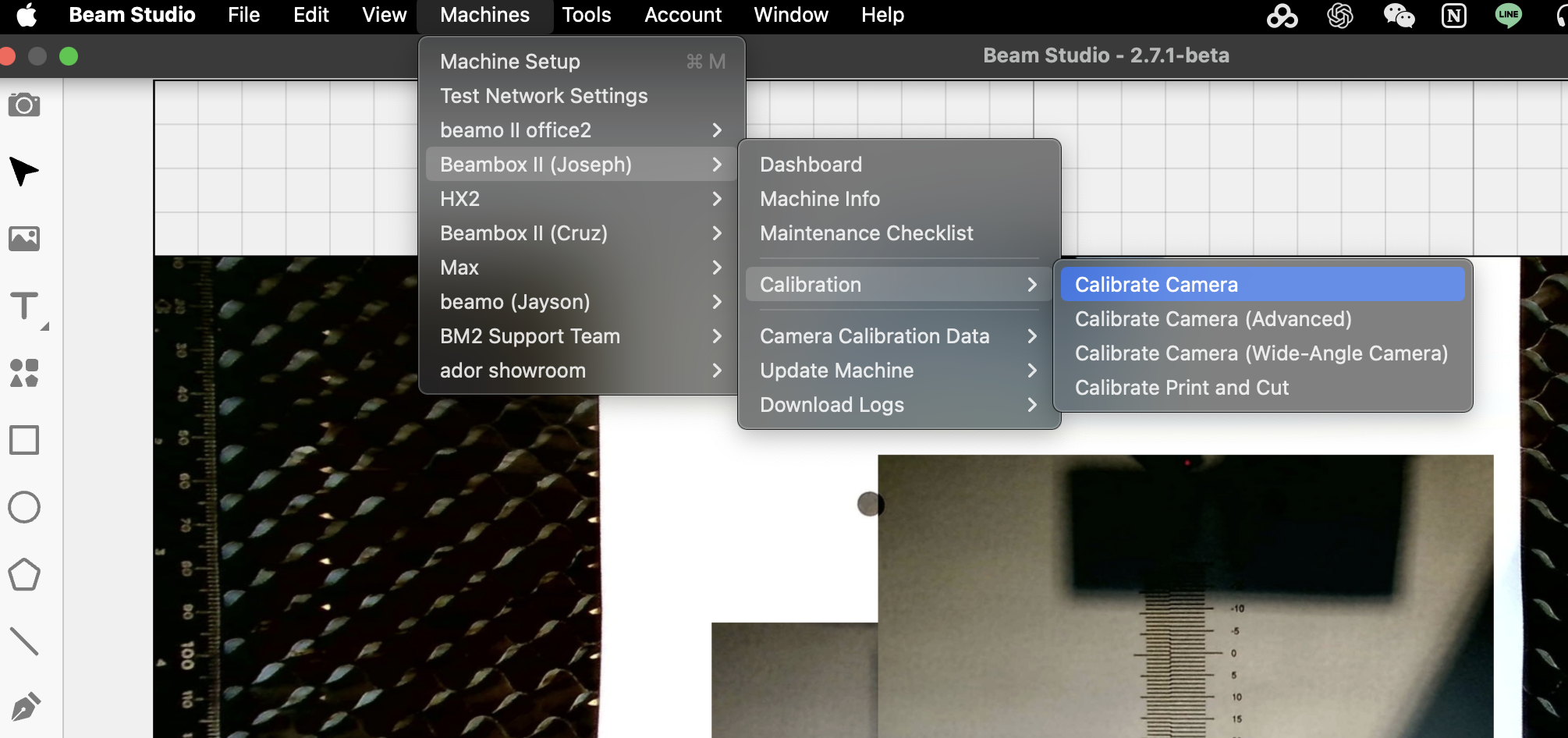

Després de calibrar la càmera, seleccioneu Calibratge de Print and Cut.
(Màquines >> Nom de la màquina >> Calibratge >> Calibrar Print and Cut)

Pas 5

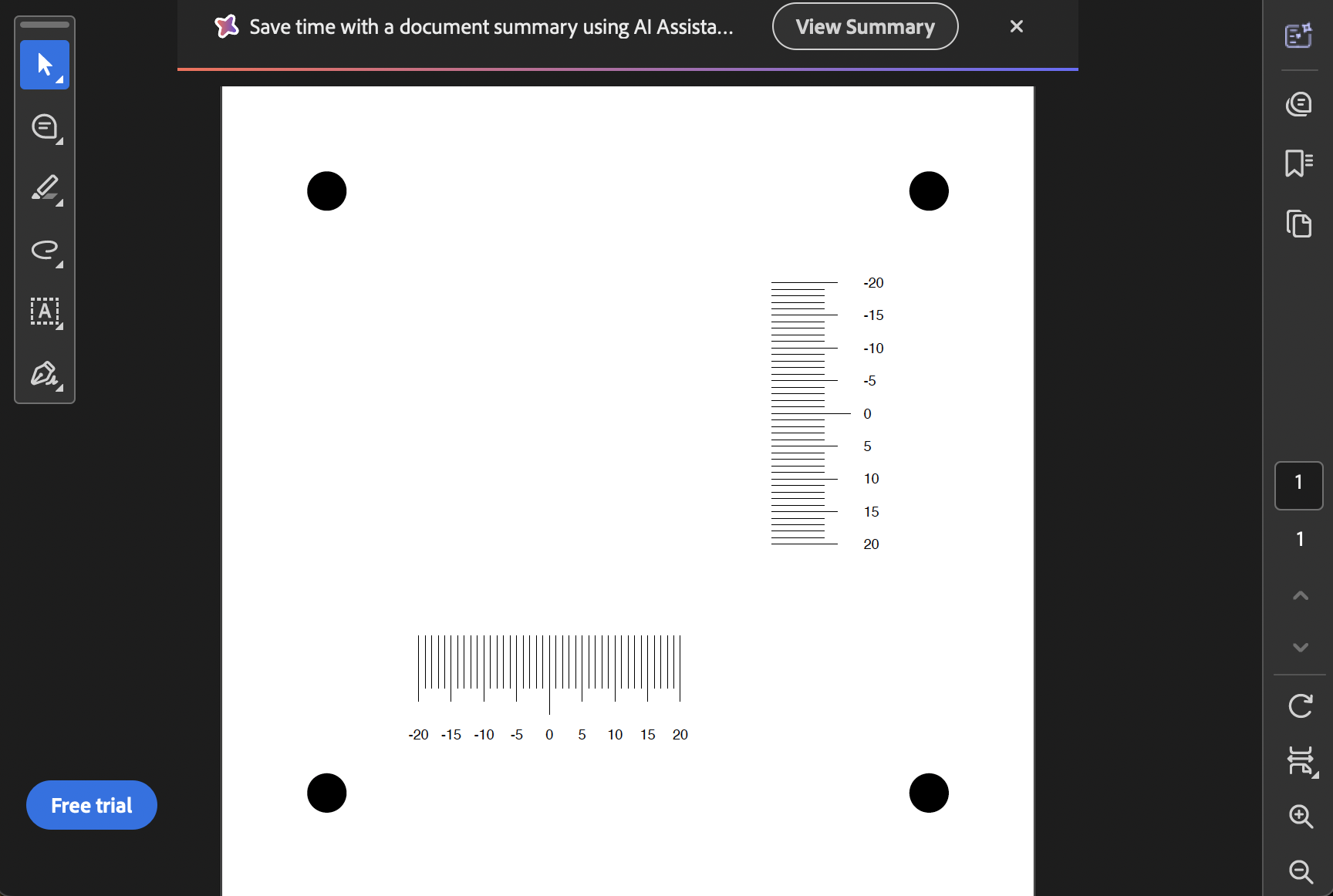

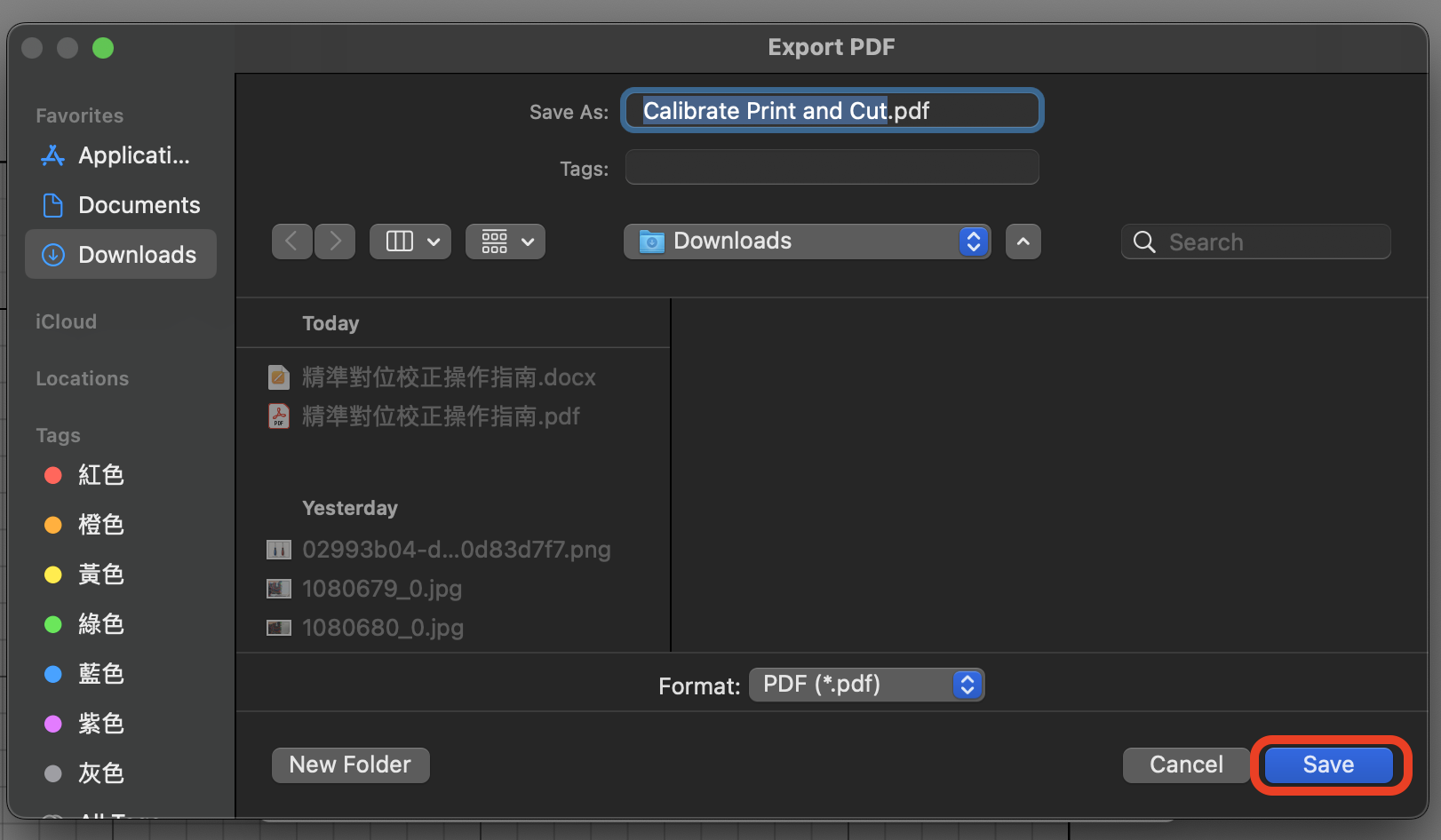

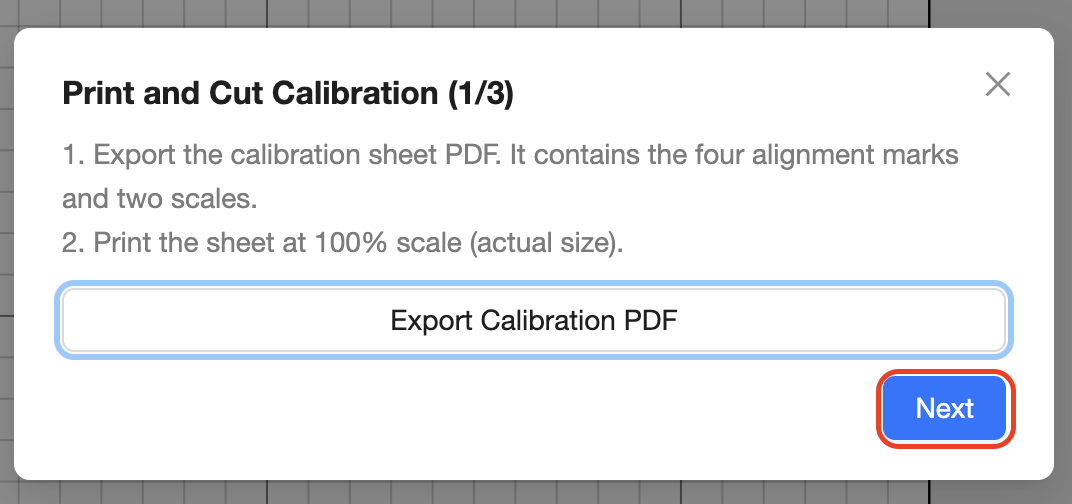

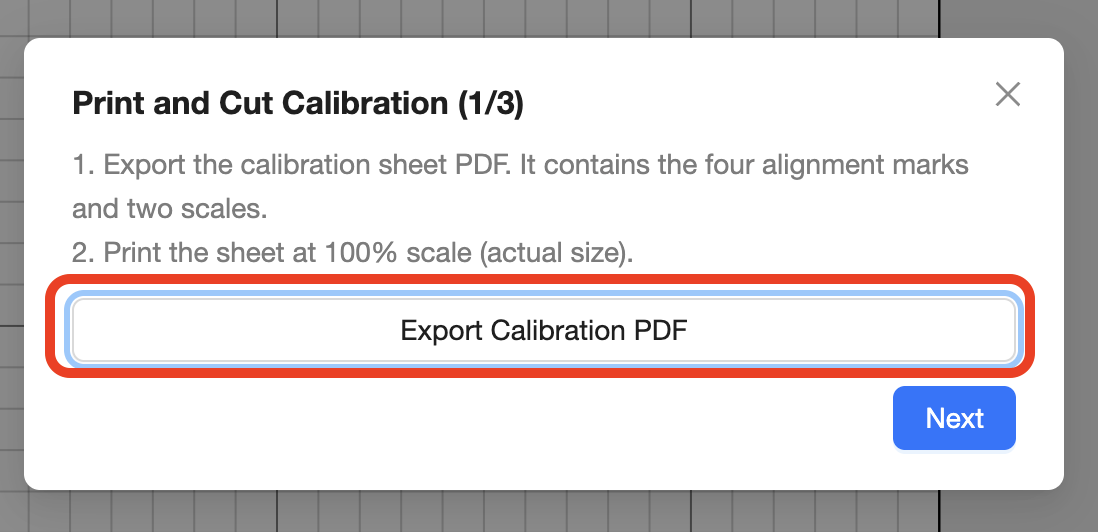

Seguiu els passos del programari per exportar i desar el fitxer d'escala PDF per al calibratge.

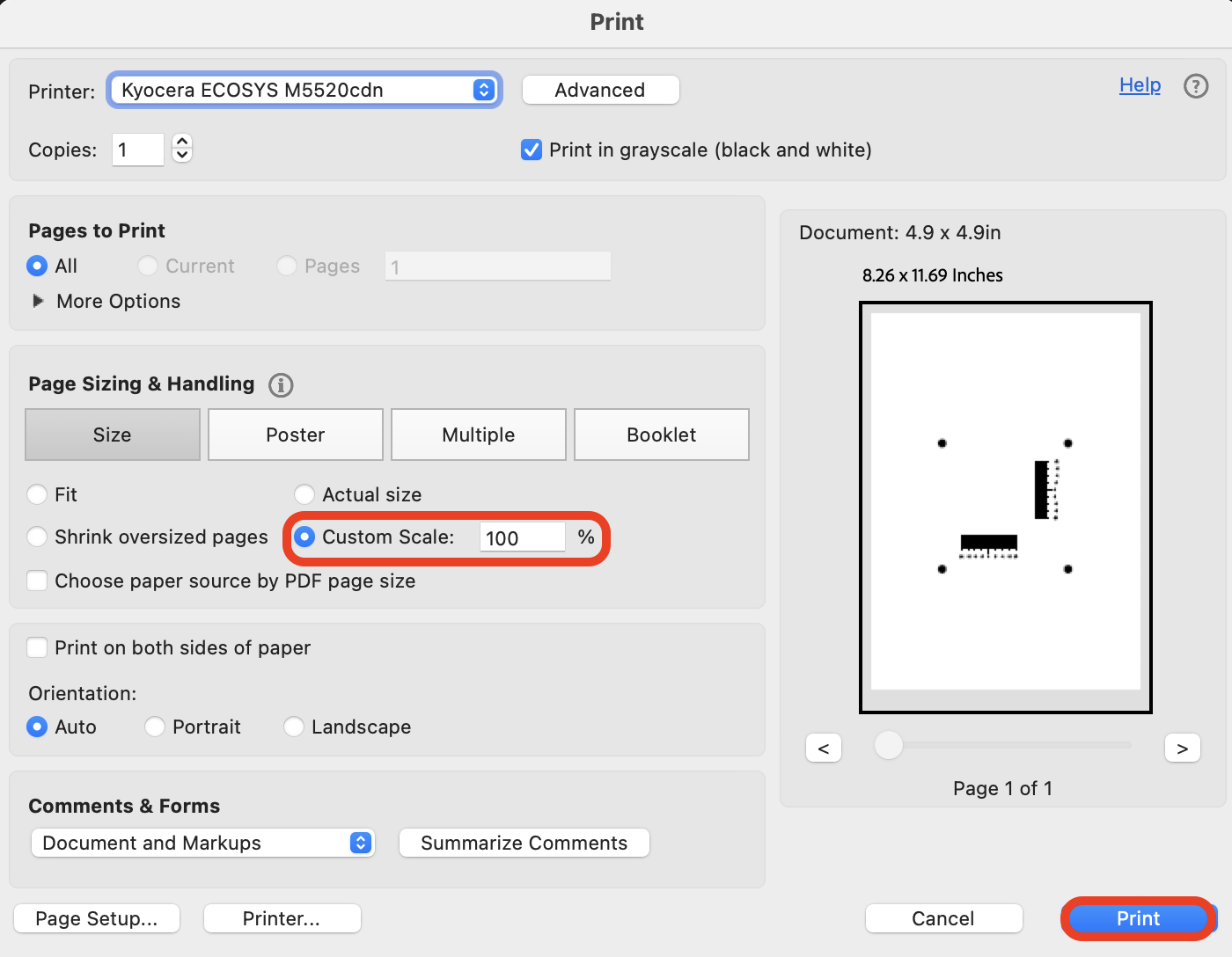

Imprimiu aquest fitxer i assegureu-vos d'imprimir el full a "Escala 100%" o "Mida real".

Pas 6

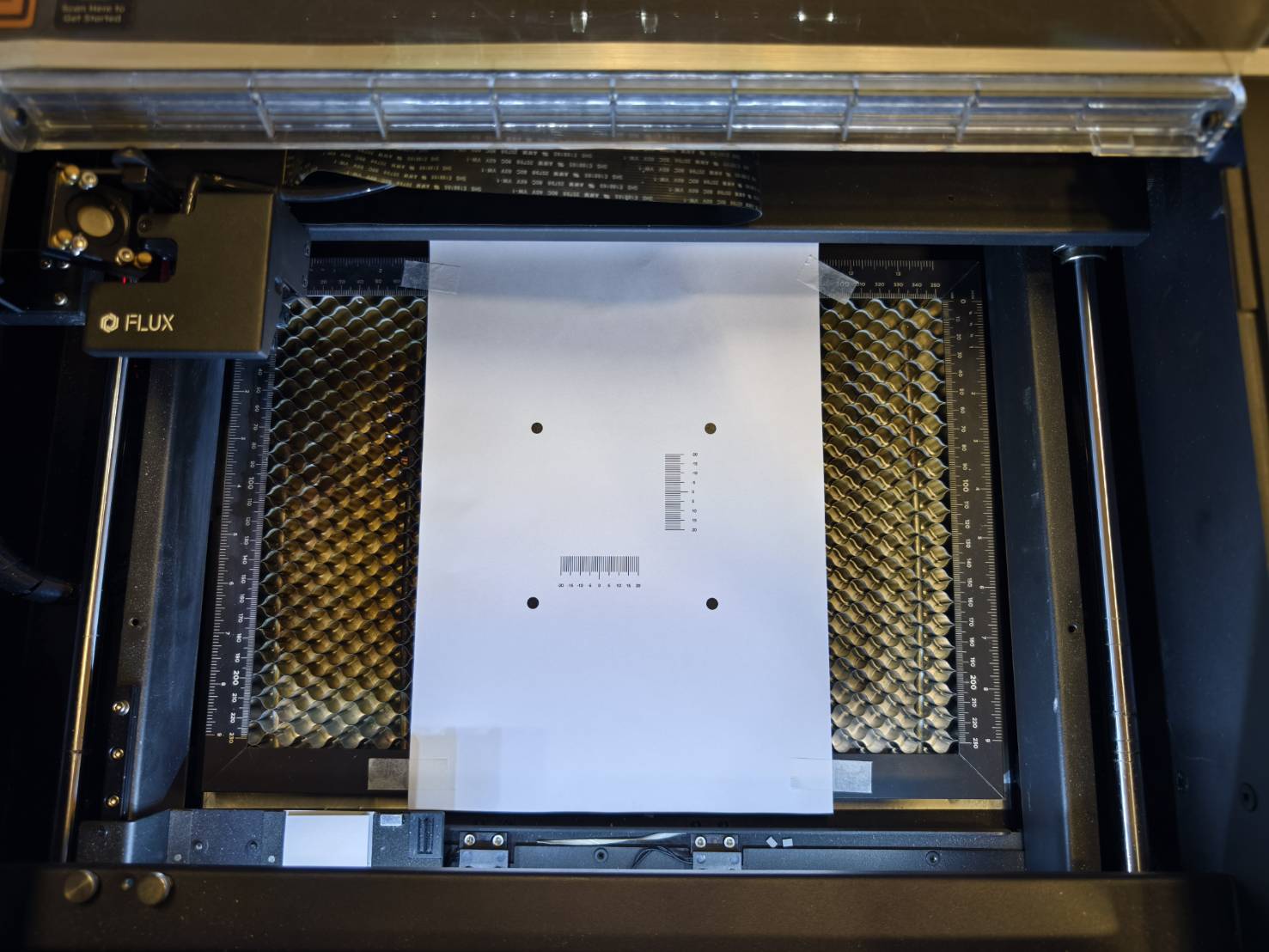

Col·loqueu el full imprès al centre de l'àrea de treball de la màquina i fixeu-lo al panell de bresca amb cinta adhesiva.

Enfoqueu el full.

Pas 7

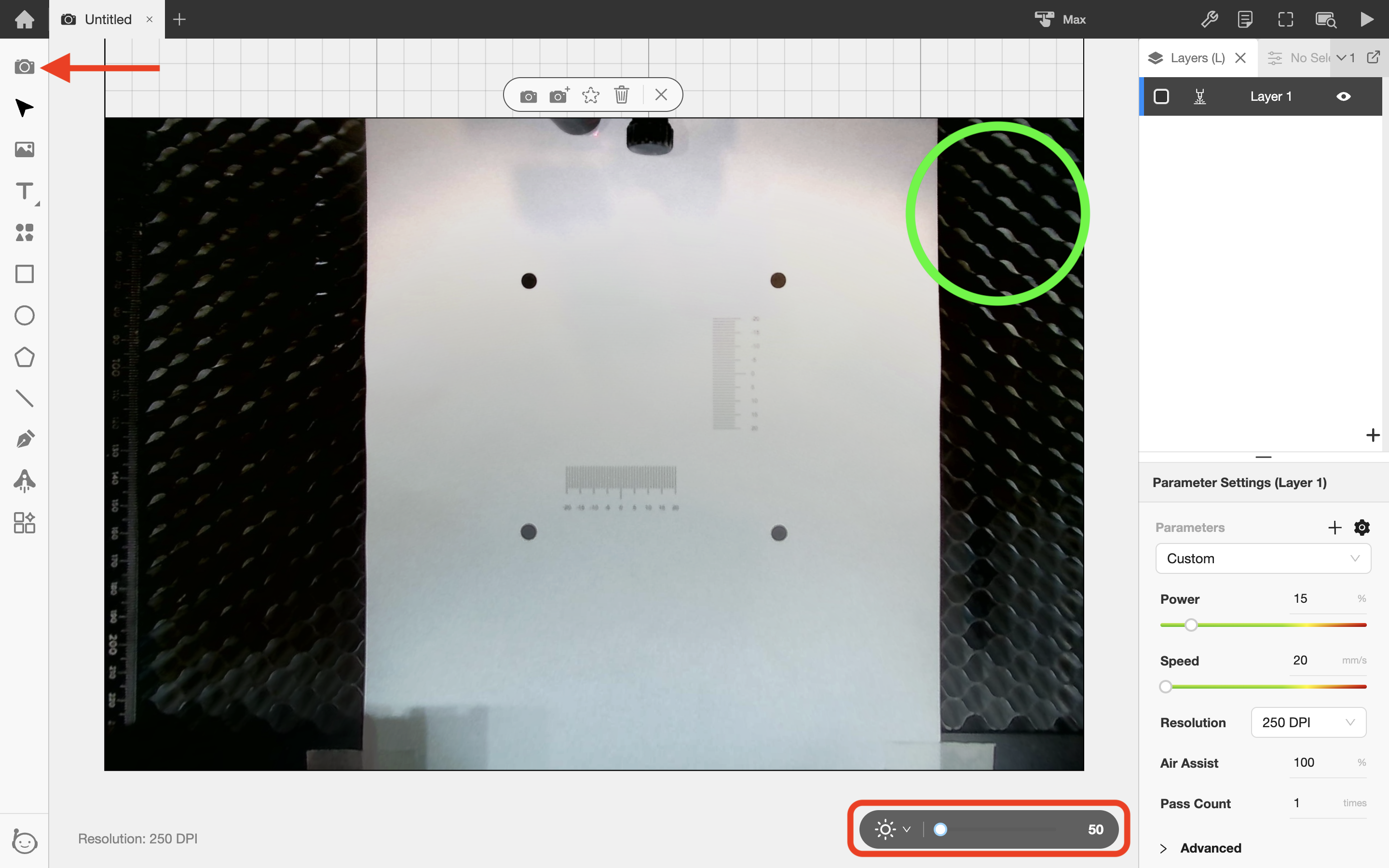

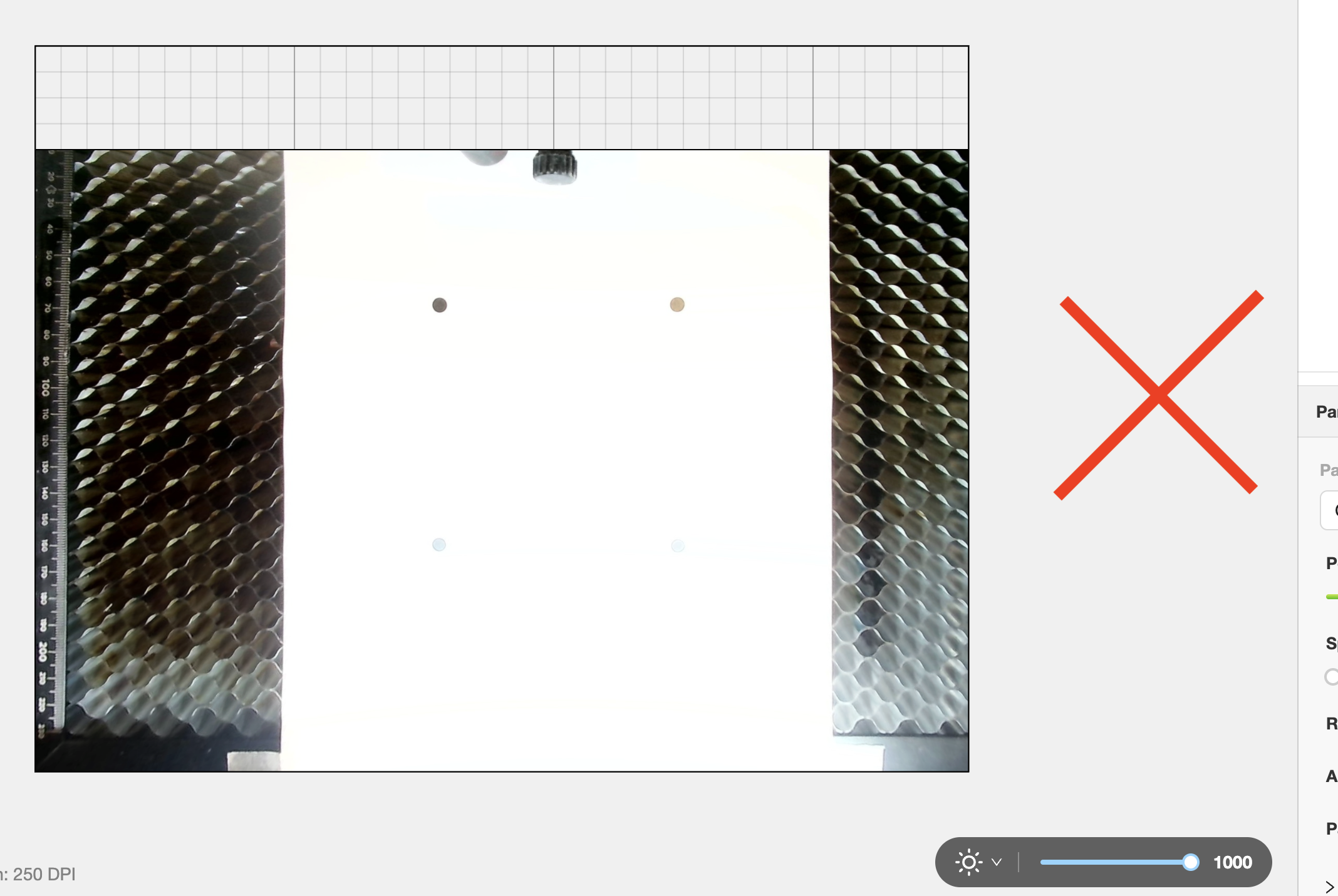

Feu una foto amb la previsualització de la càmera i ajusteu la brillantor per assegurar-vos que es vegin els 4 punts negres.

Pas 8

Torneu al programari i continueu el procés.

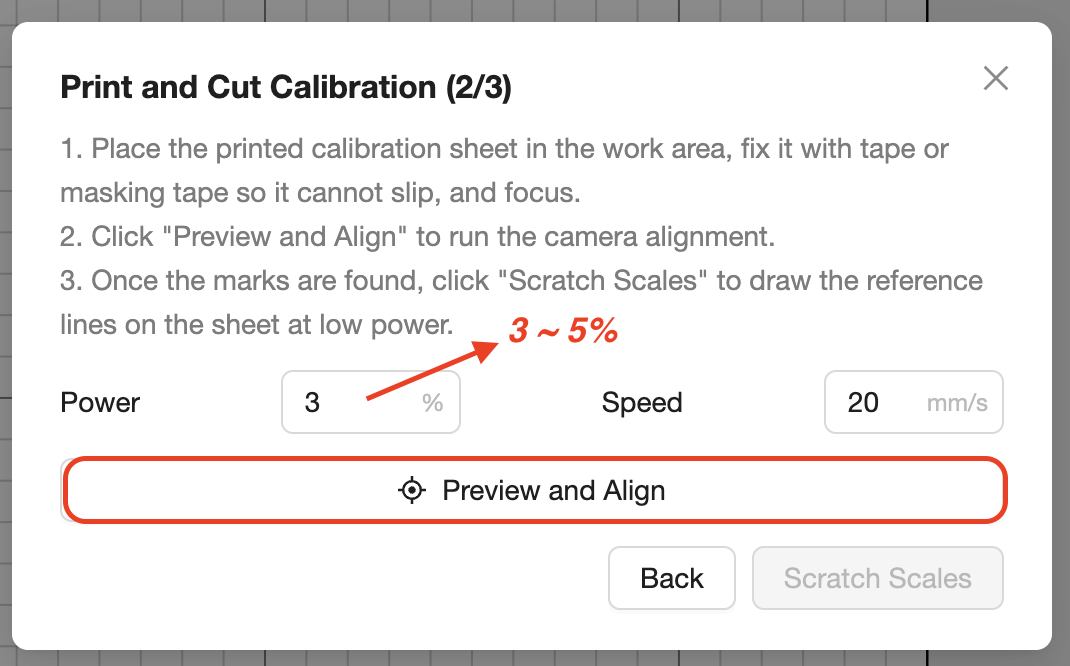

Establiu la potència entre el 3 i el 5%. Per a la primera vegada, es recomana un 3%. Augmenteu-la si el làser no dispara al 3%.

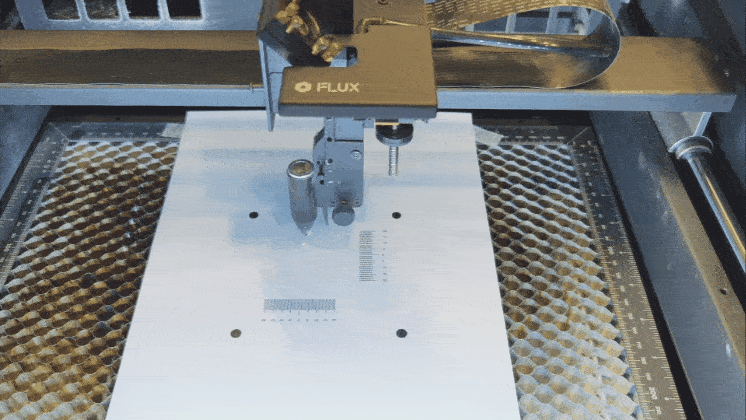

Demostració.

Pas 9

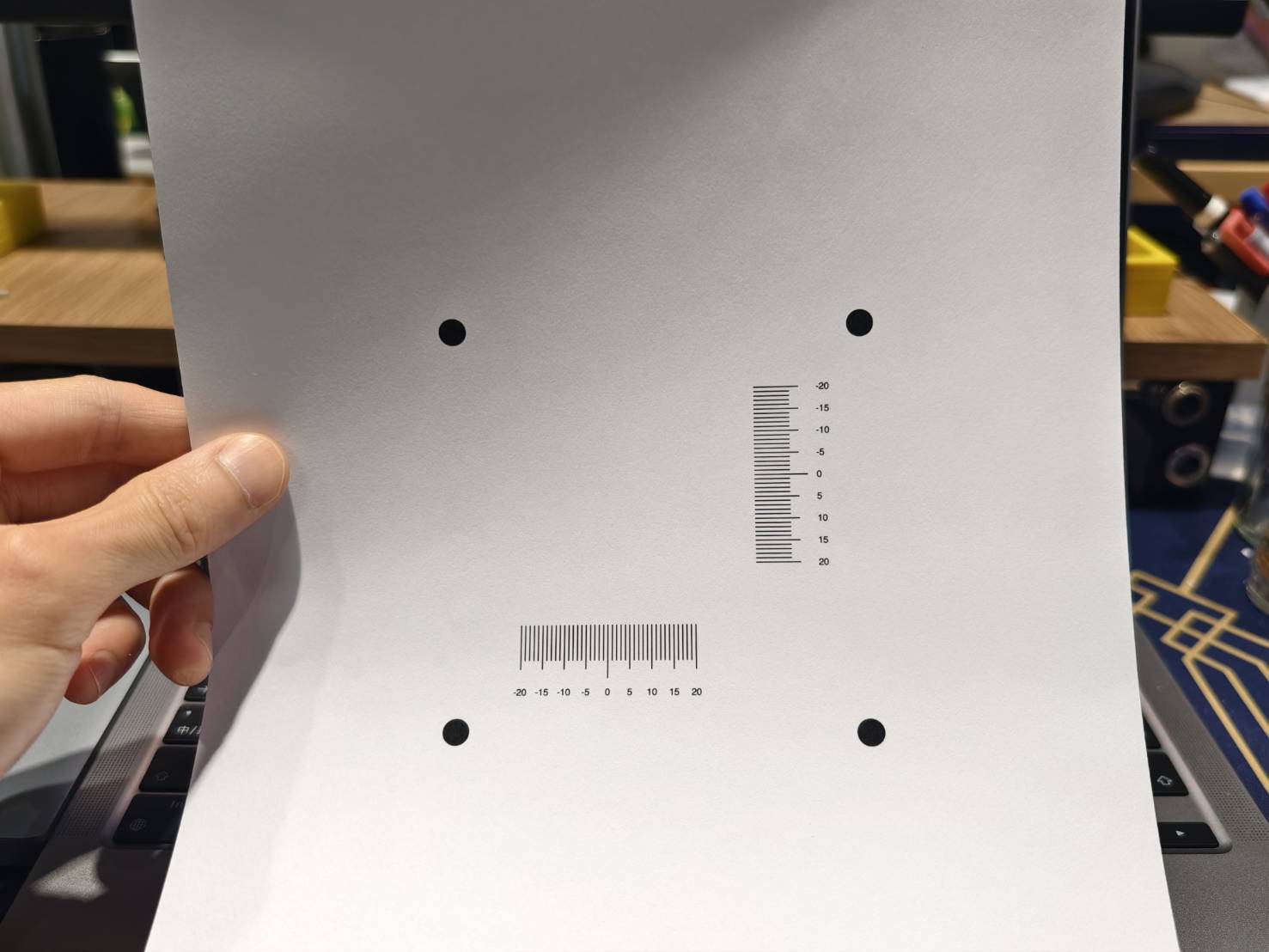

Comproveu el resultat.
Per a l'exemple del vídeo anterior, busqueu la línia més llarga i anoteu-ne el valor.

La línia de l'eix X és aproximadament "0,9" i la de l'eix Y, aproximadament "0,5".
Els valors són inferiors a 1, de manera que el programari pot completar-los automàticament fins a 1.

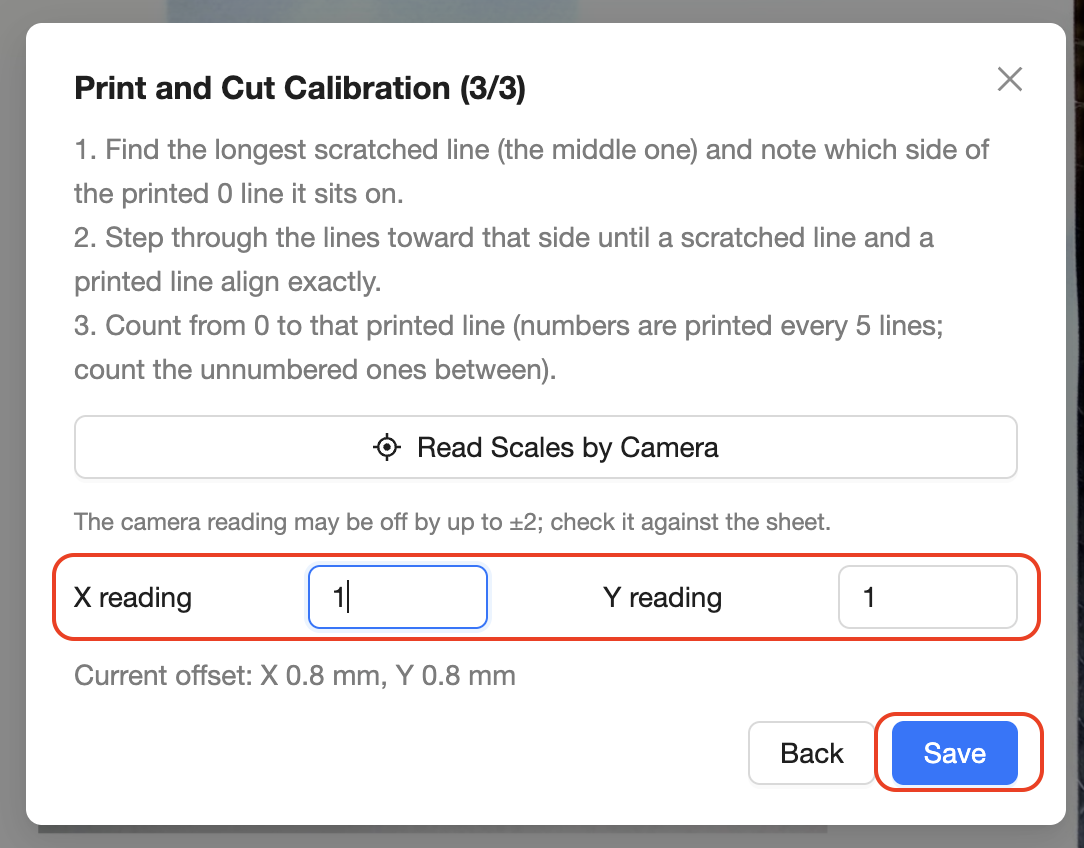

Introduïu els valors i feu clic a "Desa". El calibratge haurà finalitzat.
