2-4 Calibració de la càmera Promark

A més de la funció de previsualització per infrarojos, Promark també admet l'alineació per càmera. Si us plau, prioritzeu els següents passos per realitzar la calibració de la càmera abans d'utilitzar la funció d'alineació per càmera.

Pas 1 - Col·locar el patró d'escacs

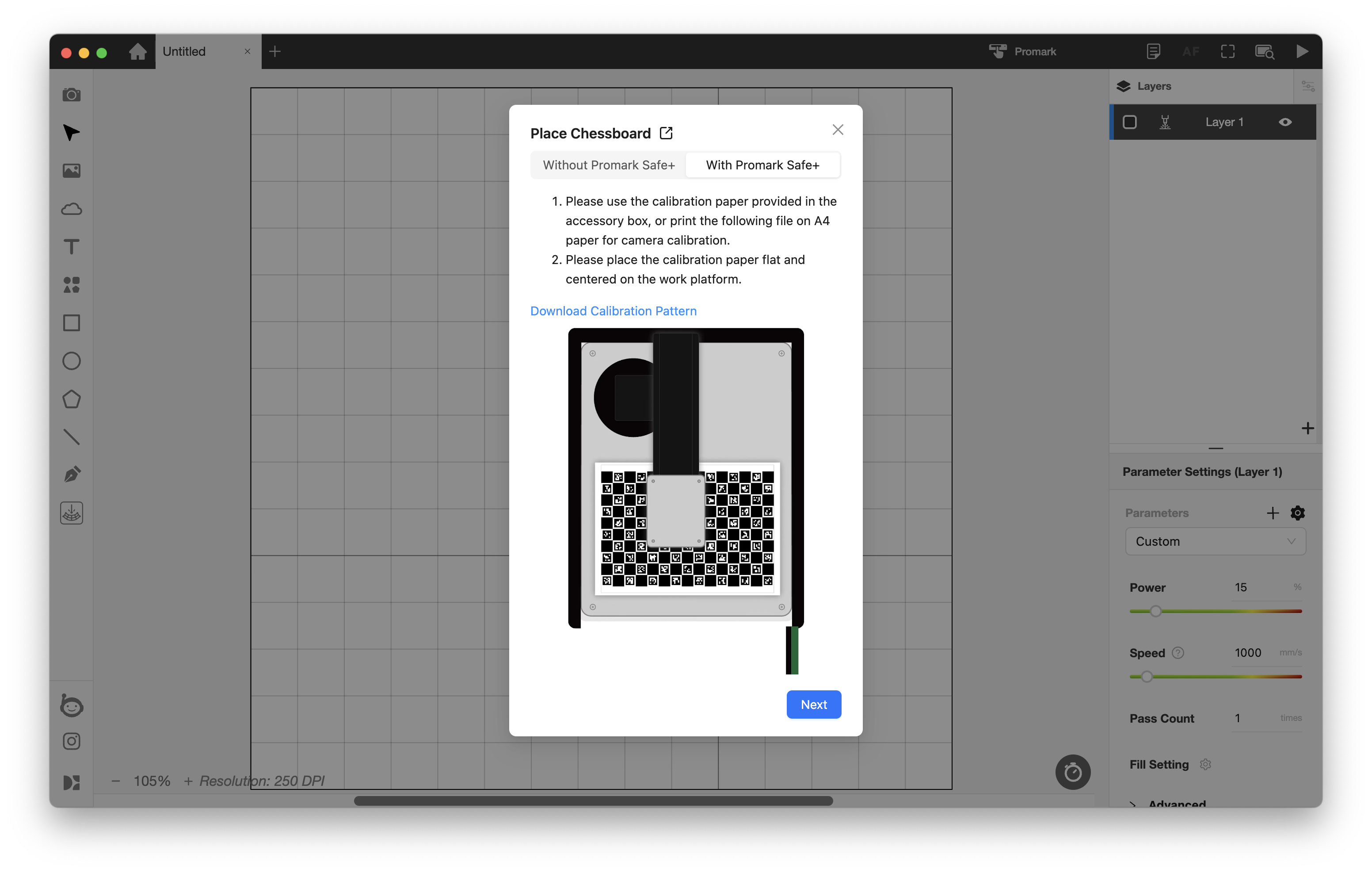

1-1. Col·loqueu el paper d'escacs blanc i negre de la caixa d'accessoris al centre de la plataforma de treball, assegurant-vos que el paper estigui completament pla sense aixecaments, arrugues o marques.

⚠︎ Si el vostre paper d'escacs s'ha perdut o està malmès, podeu descarregar-lo des de la finestra de calibració de la càmera o imprimir aquest fitxer d'escacs utilitzant una impressora.
Si us plau, assegureu-vos que l'escala d'impressió estigui configurada al 100%.

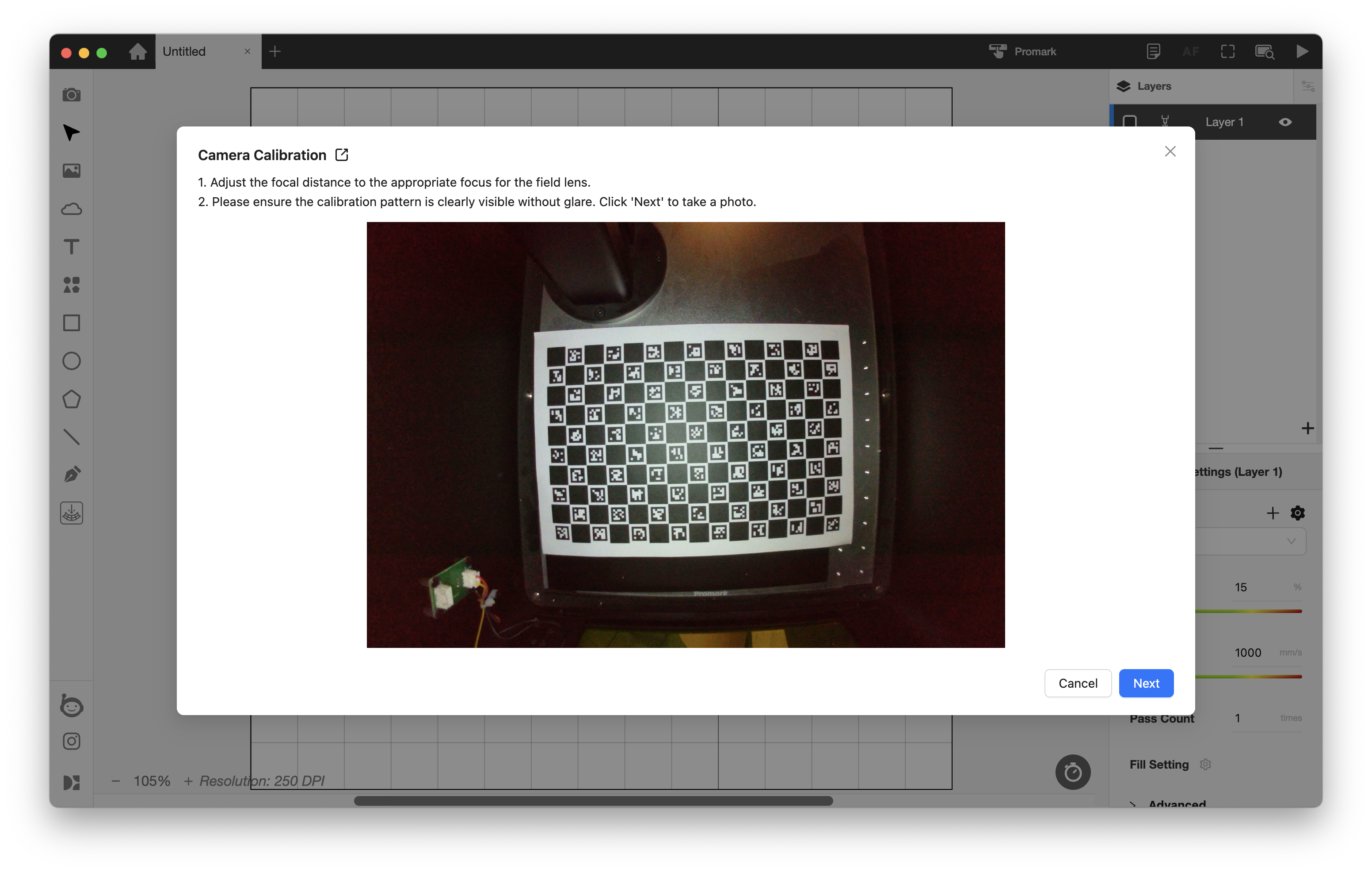

1-2. Ajusteu l'enfocament a la distància focal adequada per a la lent. (Nota: És normal que l'àrea visualitzada de l'escacs sembli més petita amb una distància focal de 220mm.)

1-3. Assegureu-vos que no hi hagi reflexos a l'escacs i que cada quadrat sigui clarament visible. Feu clic a "Següent" per procedir a fer la foto.

• Si es mostra un error després de fer la foto, significa que el patró d'escacs no s'ha reconegut suficientment. Si us plau, comproveu que el paper d'escacs estigui col·locat correctament, assegureu-vos que no hi hagi cap font de llum reflectant a prop i verifiqueu que el paper estigui pla.

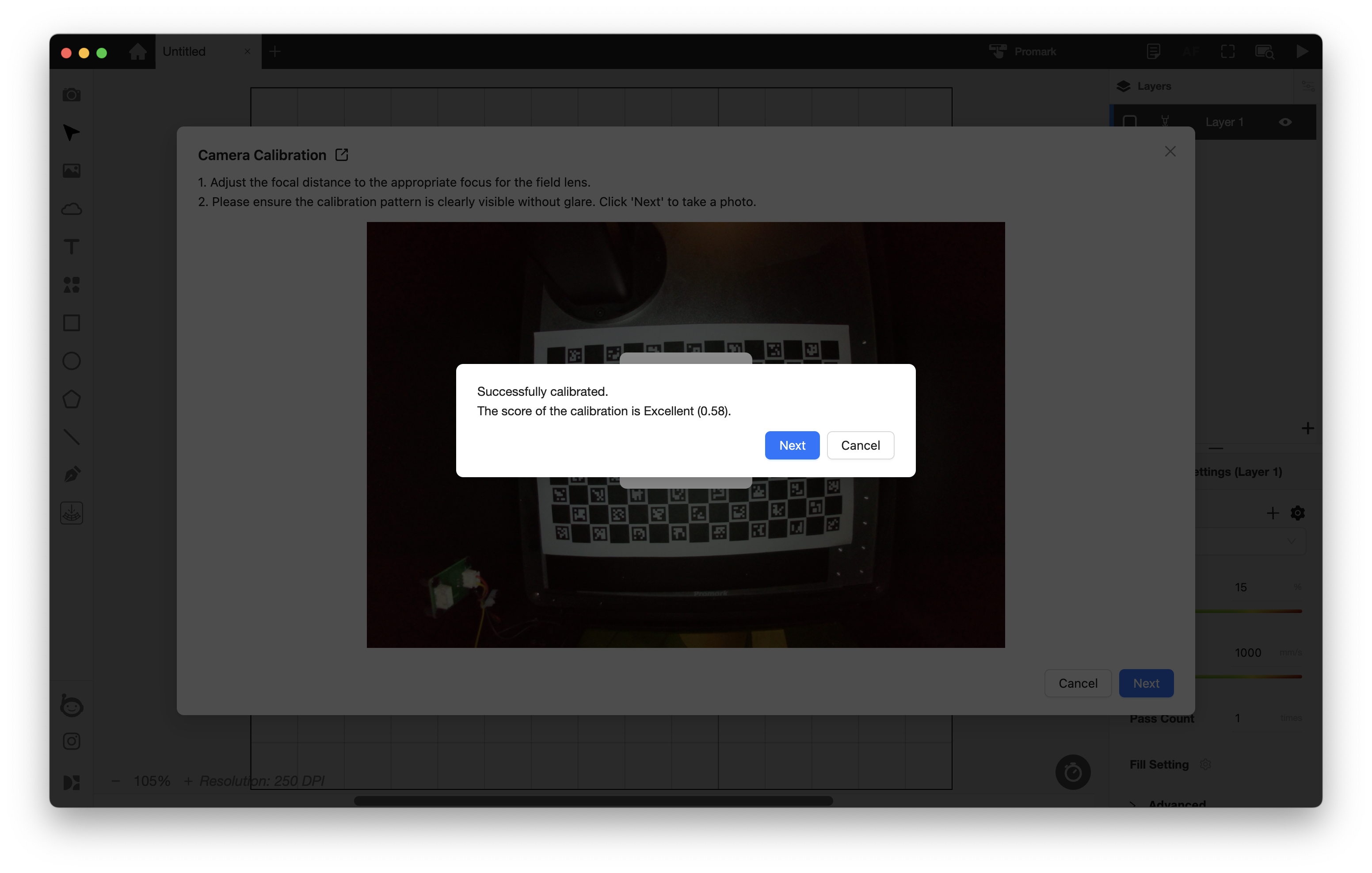

• Després de capturar l'escacs, es mostrarà una puntuació. Normalment, la puntuació serà "Excel·lent".

Pas 2 - Dibuixar les formes de calibració

⚠︎ Si esteu utilitzant el Promark (Safety+), si us plau consulteu aquest enllaç per activar la funció de protecció de porta abans d'iniciar el làser per a la vostra seguretat.

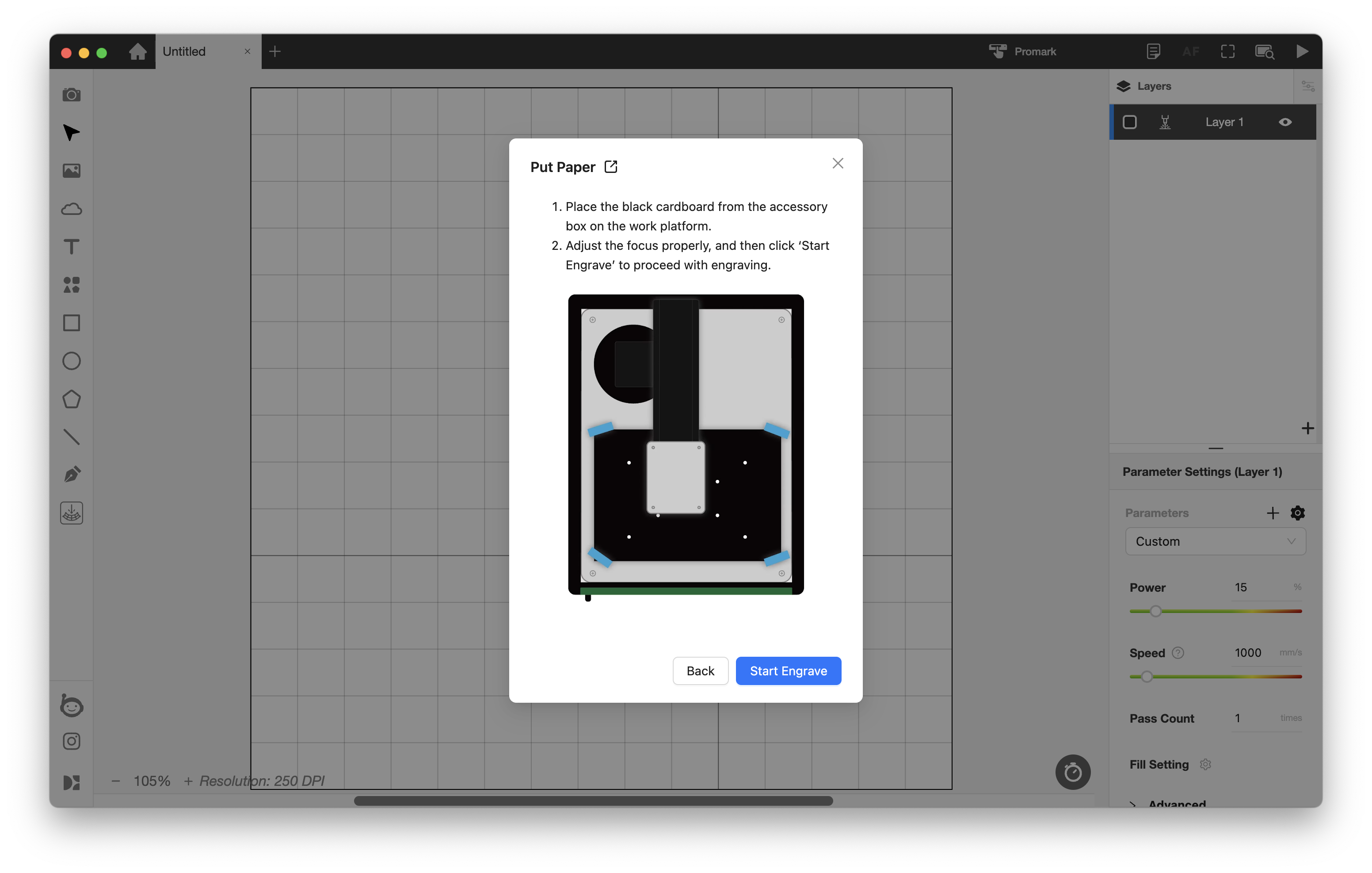

2-1. Col·loqueu la cartolina negra de la caixa d'accessoris sobre la plataforma de treball. Després de reconfirmar l'enfocament, realitzeu el gravat dels punts de calibració.

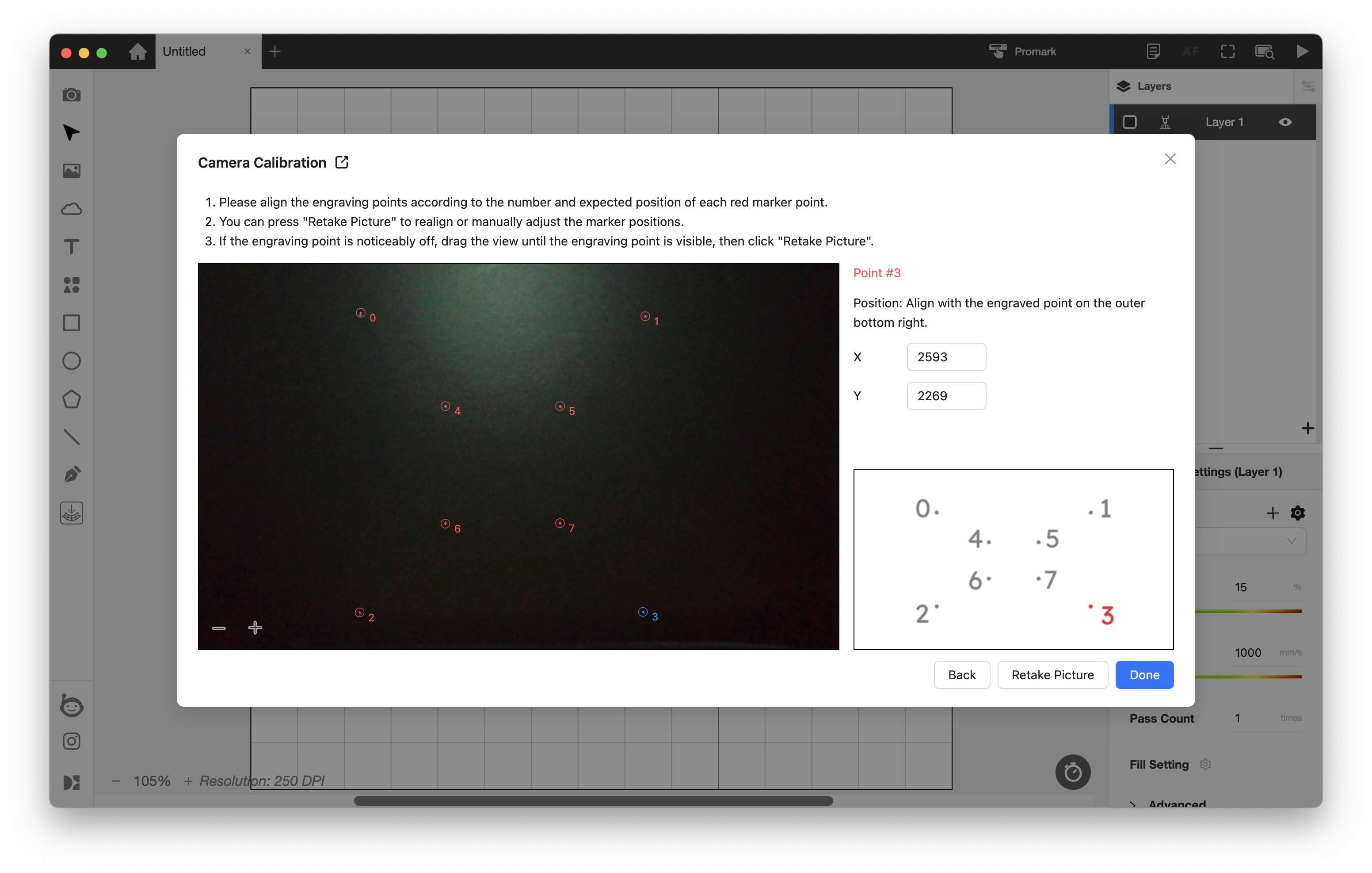

2-2. Després de completar el gravat dels punts de calibració, si us plau verifiqueu que els punts de calibració se superposin amb els punts vermells. A continuació, seleccioneu els vuit punts en ordre i comproveu si la seqüència de calibració mostrada a la dreta coincideix amb l'exemple que es mostra a continuació.

2-3. Si les posicions dels vuit punts a la foto són clarament incorrectes o desalineades, intenteu eliminar qualsevol obstrucció del voltant i assegureu-vos que no hi hagi reflexos notables de les fonts de llum del voltant. Feu clic a "Tornar a fer la foto" fins que els vuit punts s'identifiquin correctament. La calibració es completarà un cop finalitzat aquest pas.
