2-1 Muntatge i posada en marxa (versió de porta manual Safe+)

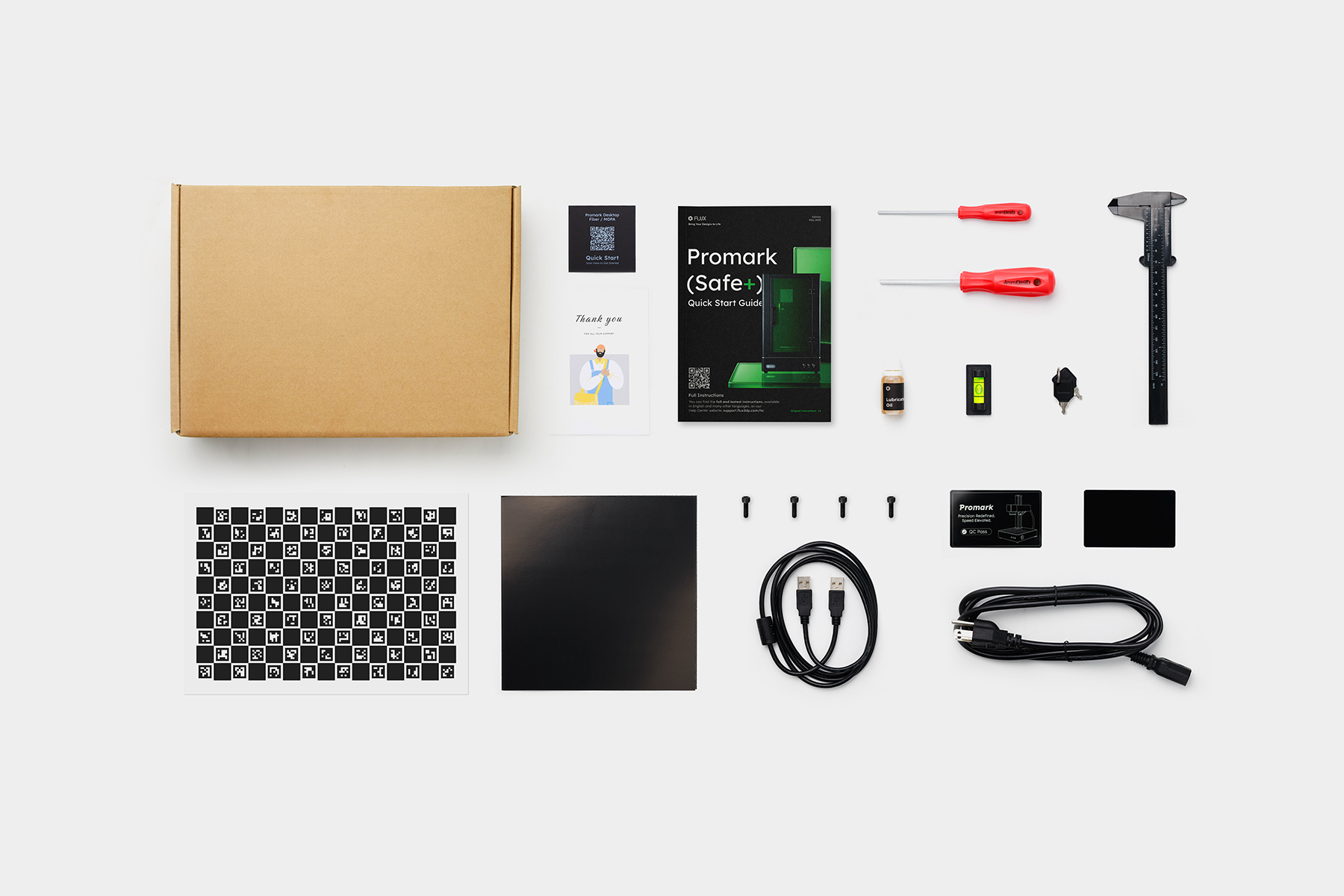

Què hi ha a la caixa?

Accessoris

• Guia d'inici ràpid
• Cable d'alimentació
• Abraçadora
• Tub de ventilació
• Cable de connexió USB
• Cable de càmera
• Interruptor de seguretat làser amb clau
• Coberta protectora de la lent focal
• Targeta de calibratge de paràmetres de la lent focal

Eines

• Tornavís hexagonal de 3mm
• Nivell de bombolla mini
• Peu de rei
• Patró de calibratge de càmera

Consumibles

• Placa de prova d'alumini negre
• Paper de calibratge de la lent focal
• Oli lubrificant

Muntatge

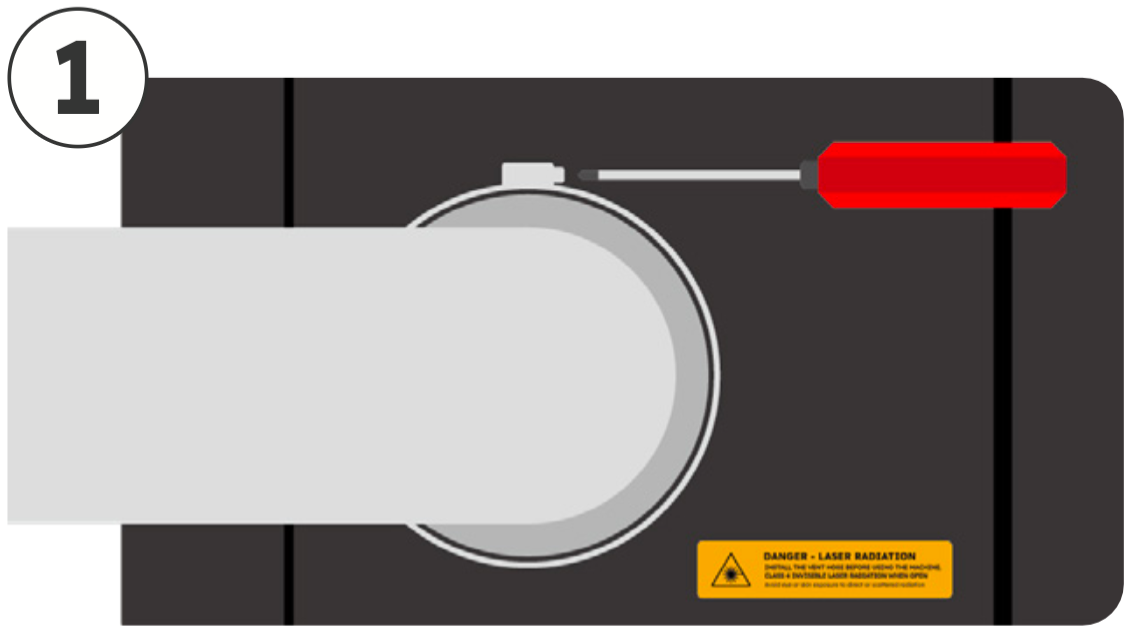

Instal·lació del tub de ventilació

1. Amb un tornavís Phillips, afluixeu l'abraçadora del tub de ventilació de la tapa del forat de ventilació i retireu la tapa.
2. Retireu el material de protecció de l'interior del tub de ventilació.
3. Inseriu l'abraçadora a l'extrem gran del forat del tub de ventilació i fixeu-la a la sortida del ventilador d'extracció a la part posterior de la màquina.
4. Ajusteu la tensió de l'abraçadora i fixeu-la a la sortida del ventilador d'extracció.
5. Dirigiu l'extrem obert del tub de ventilació cap a l'exterior de la finestra amb un ventilador en línia, o connecteu-lo a un purificador de fums.

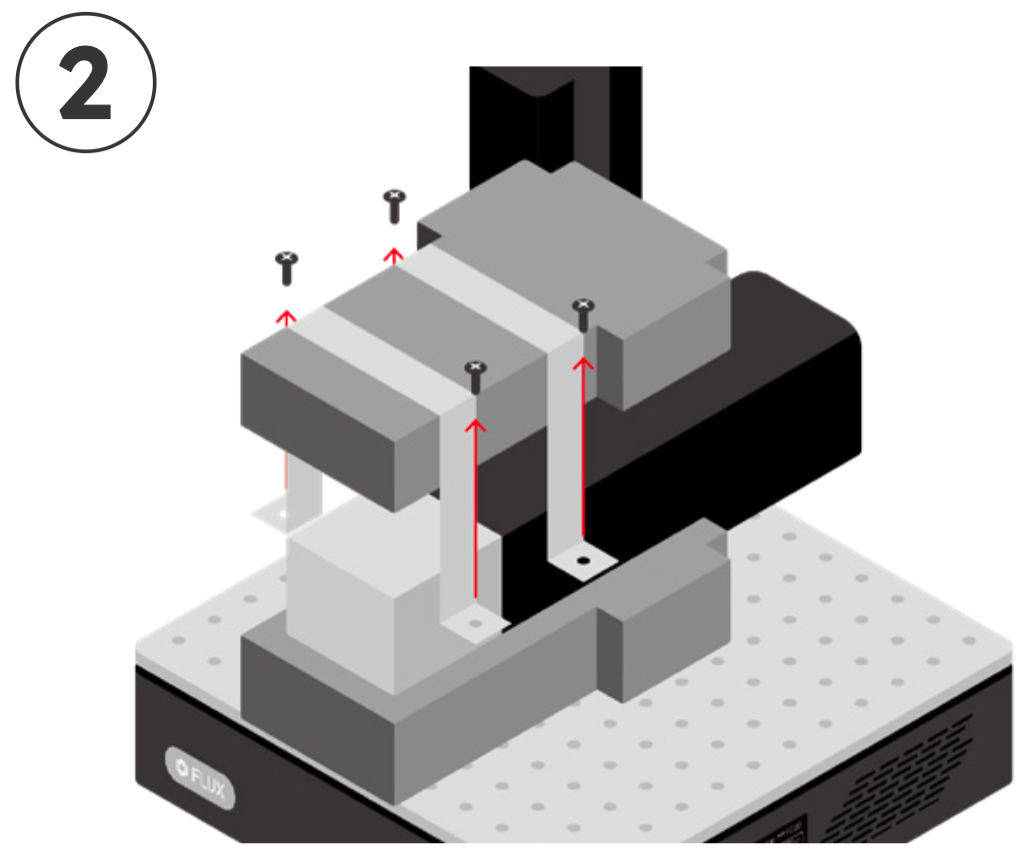

Desembalatge del braç Galvo

1. Retireu els quatre cargols del costat del braç Galvo.
2. Retireu el material de protecció superior del braç Galvo.

Configuració de l'alimentació i la connexió

⚠ Atenció: NO feu servir el port USB tipus C de la màquina, ja que pot provocar errors en el vostre dispositiu.

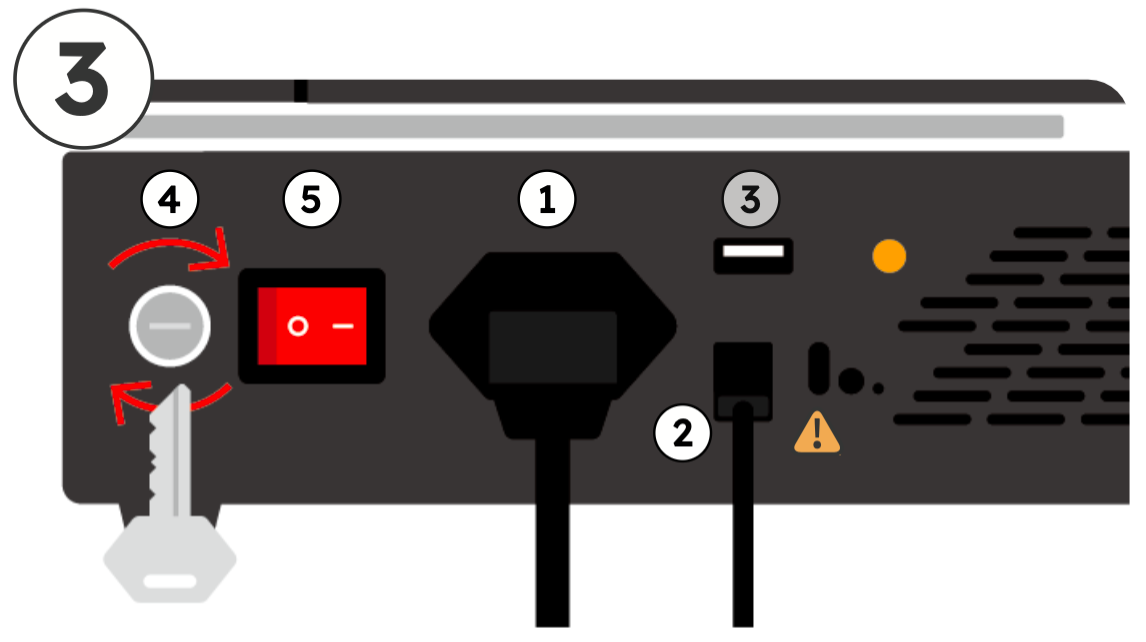

1. Connecteu el cable d'alimentació a l'entrada de CA de la màquina i a un endoll de paret amb connexió a terra.
2. Connecteu l'extrem USB‑B del cable de connexió a la màquina i l'extrem USB‑A a l'ordinador.
3. (Pas opcional) Connecteu el cable de la càmera endollant el connector USB‑A al port de càmera de la màquina i l'altre connector USB‑A a l'ordinador.
4. Feu servir la clau de seguretat del làser subministrada per desbloquejar la màquina girant l'interruptor de clau en sentit horari.
5. Premeu l'interruptor d'alimentació vermell posterior per engegar la màquina.

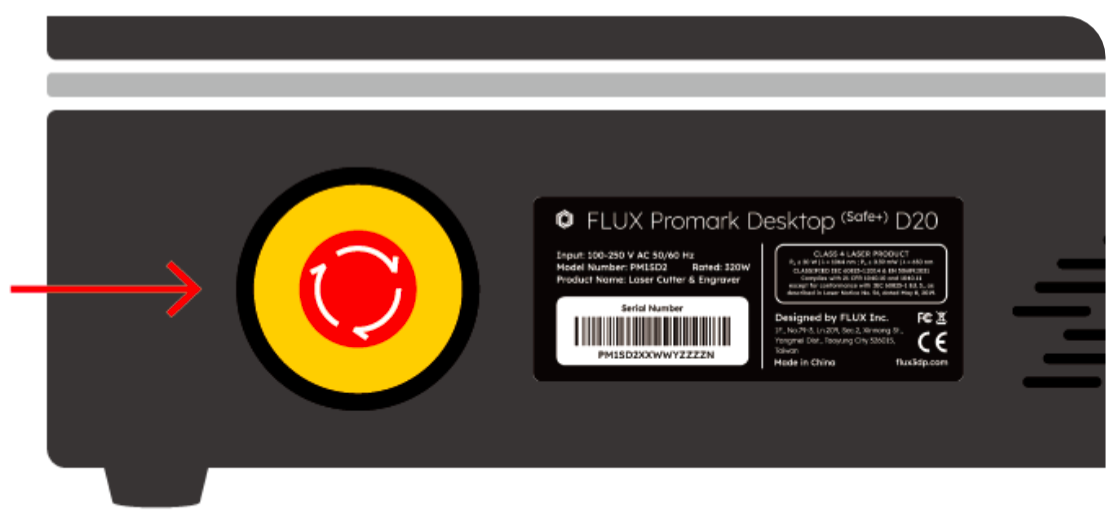

*Si l'interruptor d'alimentació vermell no activa la màquina, comproveu si el botó d'aturada d'emergència del costat dret del panell de control està activat. Si ho està, gireu-lo en sentit horari cap a la fletxa blanca per alliberar-lo.

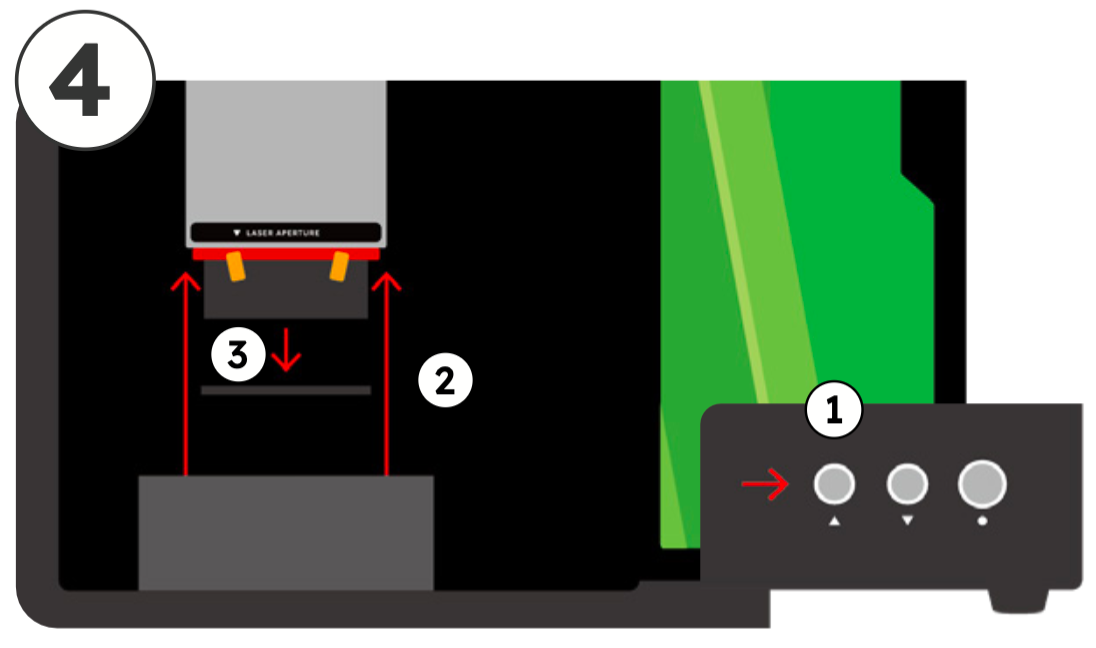

1. Premeu el botó "Amunt" per elevar el braç Galvo.
2. Retireu el material de protecció de sota el braç Galvo.
3. Retireu la tapa de la lent de camp i deseu-la a la caixa d'accessoris.
