2-5 Iniciar el gravat

Pas 1 - Ajusteu la distància focal.

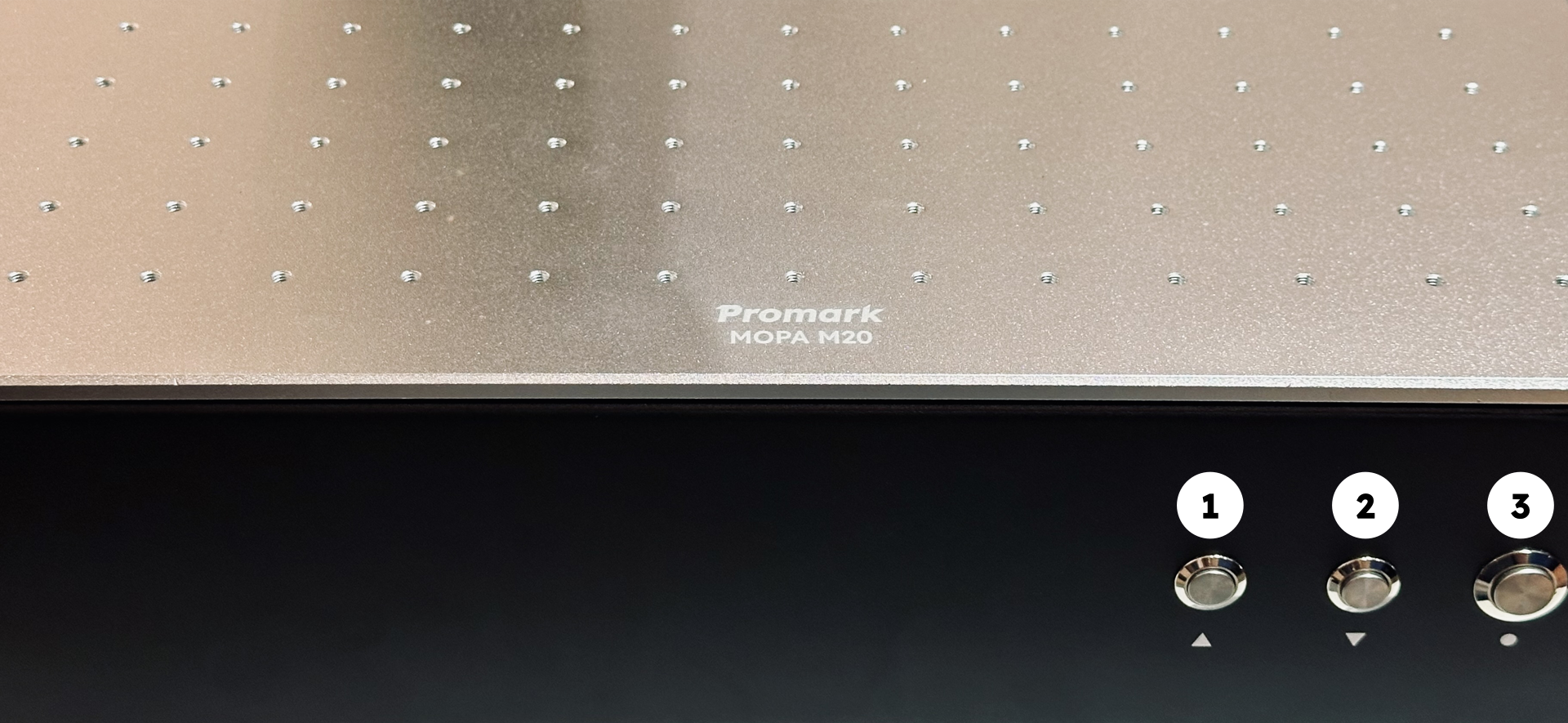

Funcions dels botons:

1. Moure el braç del galvanòmetre cap amunt.
2. Moure el braç del galvanòmetre cap avall.
3. Iniciar el gravat.

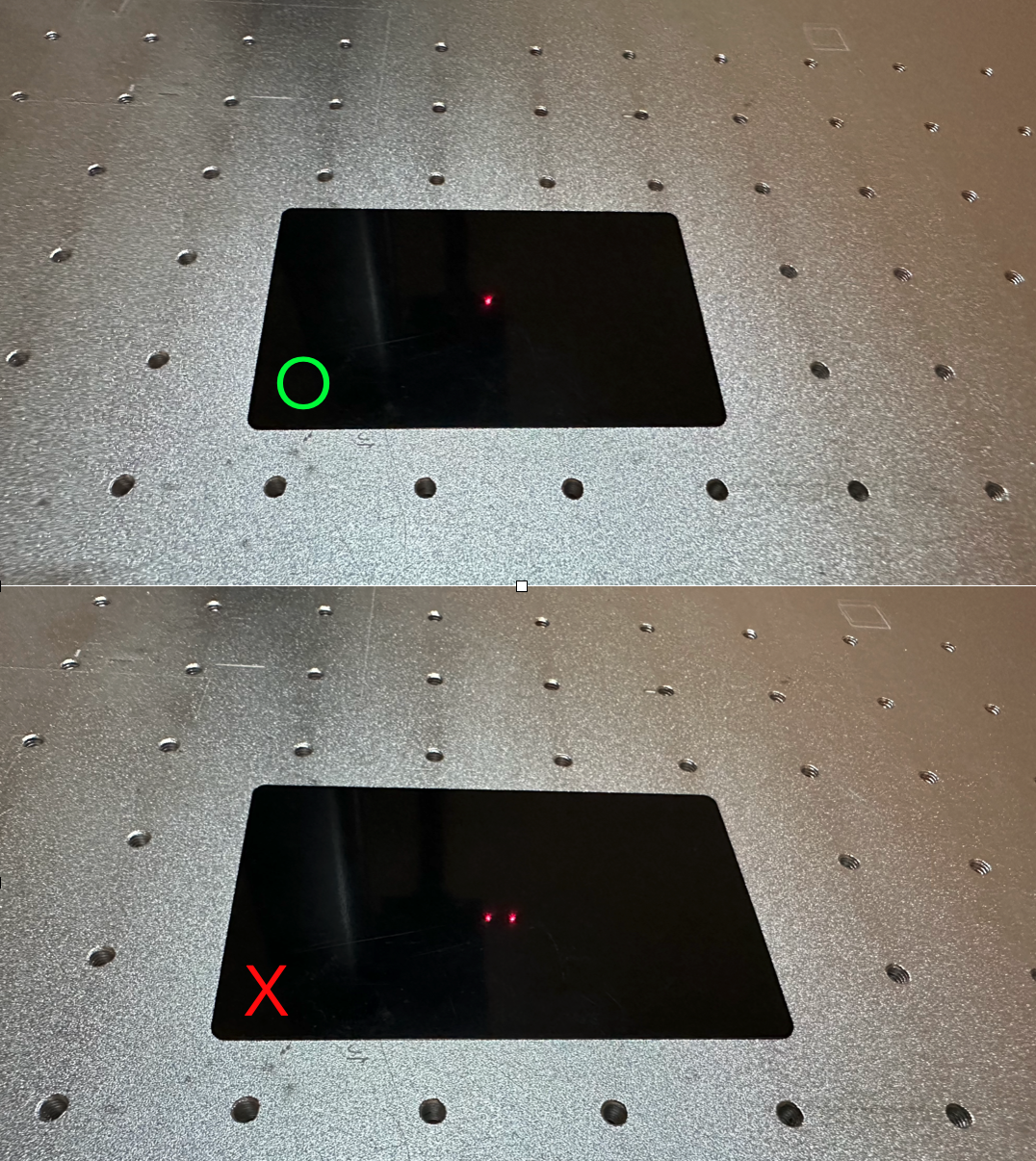

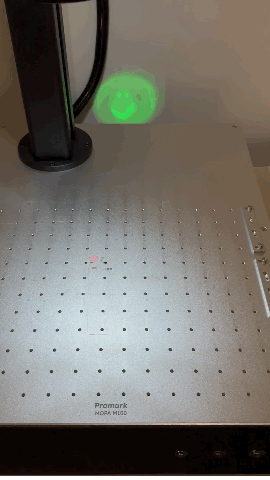

Ajusteu la posició del braç del galvanòmetre utilitzant els botons amunt i avall per alinear els dos punts vermells per a l'enfocament.

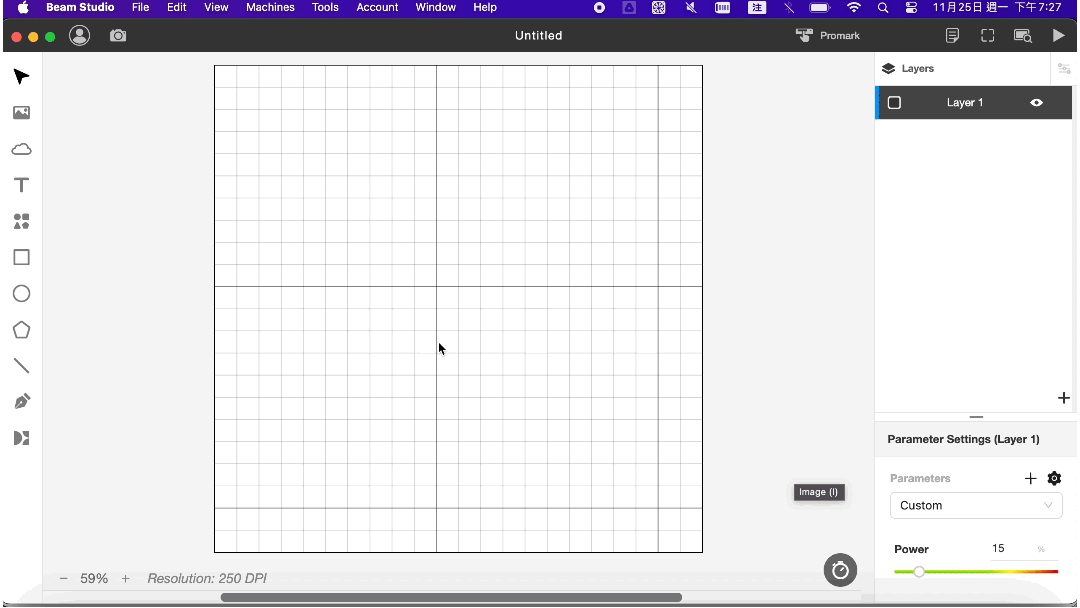

Pas 2 - Importeu el fitxer de prova de gravat.

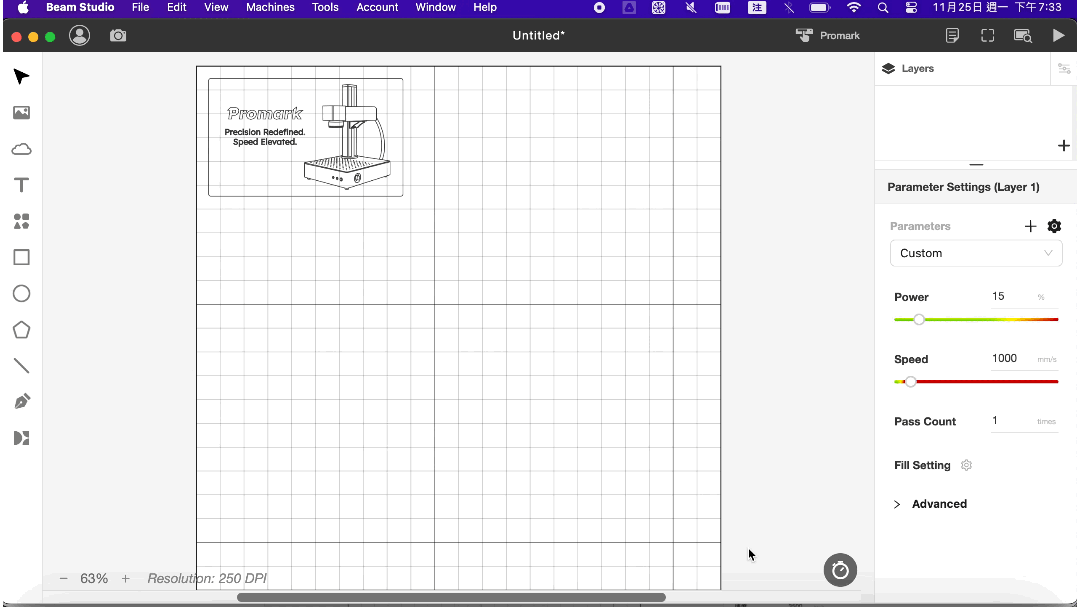

Pas 3 - Configurar els paràmetres (sis models de màquina)

Paràmetres per a la prova de gravat sobre alumini negre per a cada model:

Aquest article utilitza el marcador làser de fibra MOPA d'escriptori Promark 100W com a exemple.

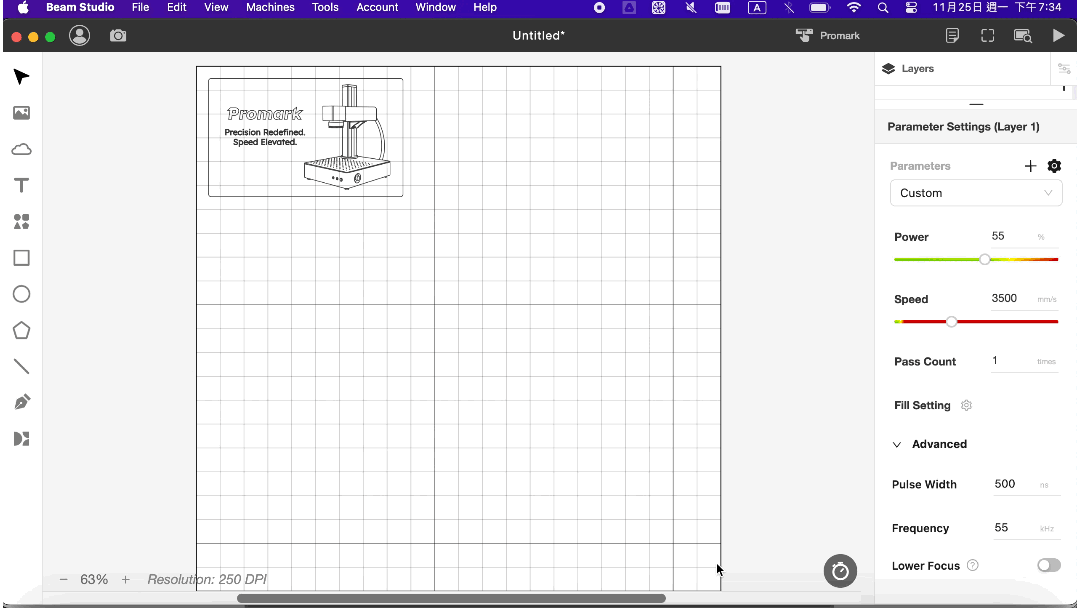

Pas 4 - Previsualitzar la posició de gravat.

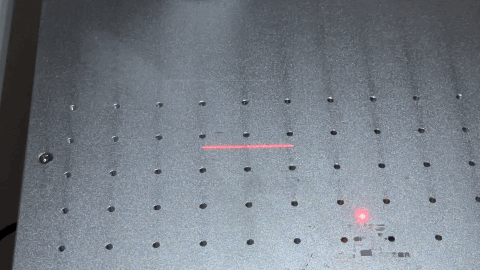

Feu clic a "Previsualització del marc" a la part superior dreta de Beam Studio i col·loqueu la làmina d'alumini negre de la caixa d'accessoris dins del marc de previsualització làser vermell.

Si voleu utilitzar la càmera per previsualitzar la posició de gravat, primer heu de calibrar la càmera.

Passos de previsualització de la càmera:
b-1 Col·loqueu la làmina d'alumini negre a l'àrea de treball.
b-2 Feu clic al botó "Previsualització de la càmera" a la part superior esquerra de Beam Studio per capturar una foto i confirmar la posició de la làmina d'alumini negre.
b-3 Moveu el fitxer de gravat a la làmina d'alumini negre.

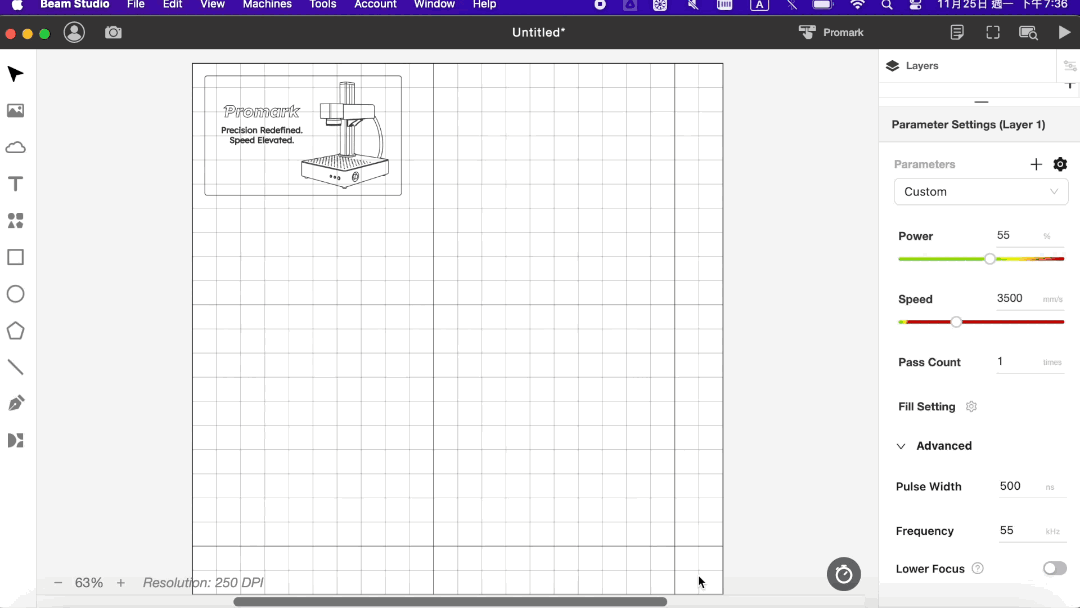

Pas 5 - Enviar la tasca.

⚠︎ Si esteu utilitzant el Promark (Safety+), consulteu aquest enllaç per activar la funció de protecció de la porta abans d'iniciar el làser per a la vostra seguretat.

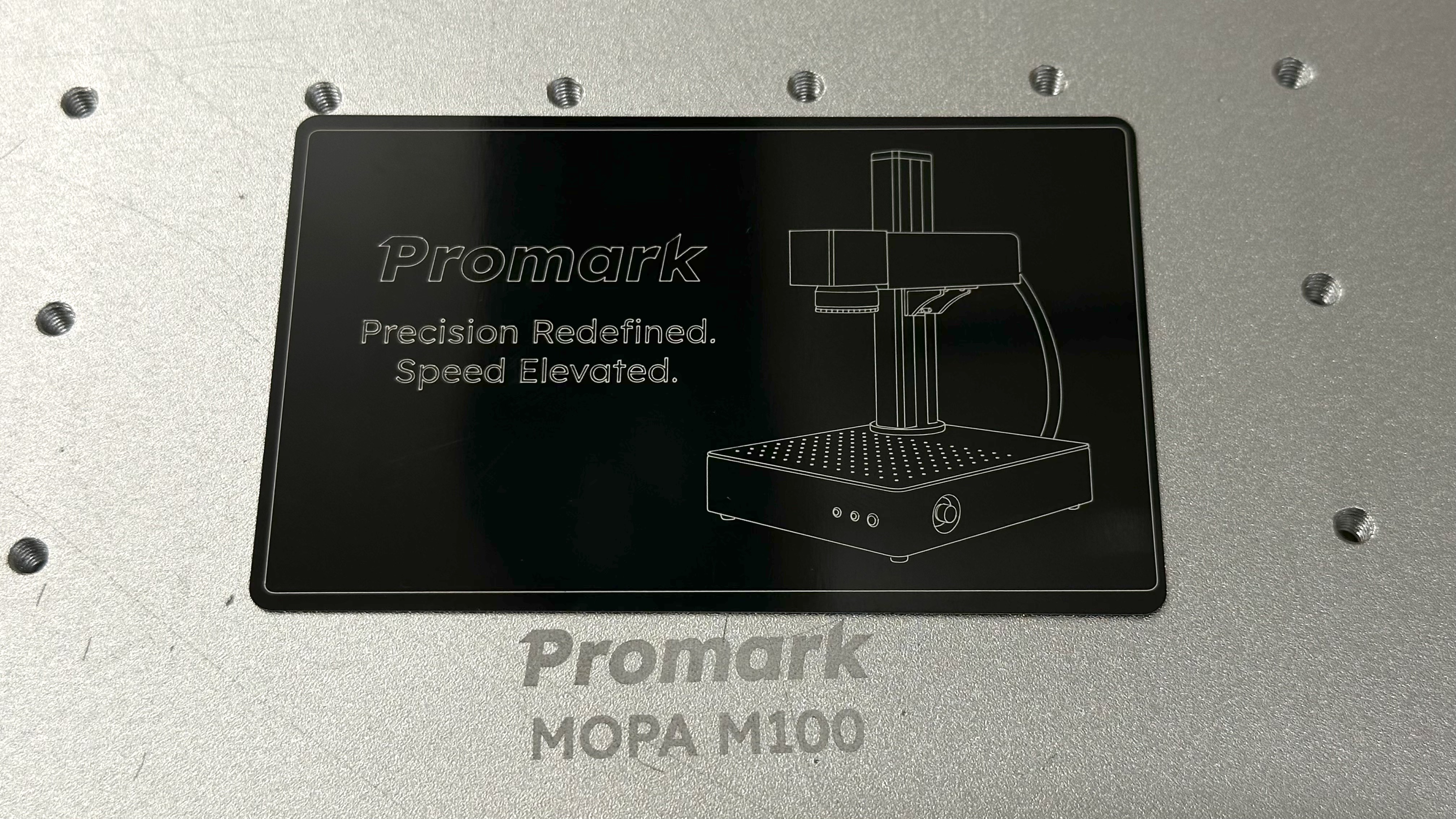

Pas 6 - Comprovar el resultat del gravat.
