2-1 Muntatge i posada en marxa (Promark)

Gràcies per escollir els productes FLUX.

Abans de desembalar el Promark, assegureu-vos de llegir les Normes de seguretat.

Els següents capítols (2-1 a 2-4) proporcionen una guia per al muntatge i funcionament de la màquina.

1. Què hi ha a la caixa?

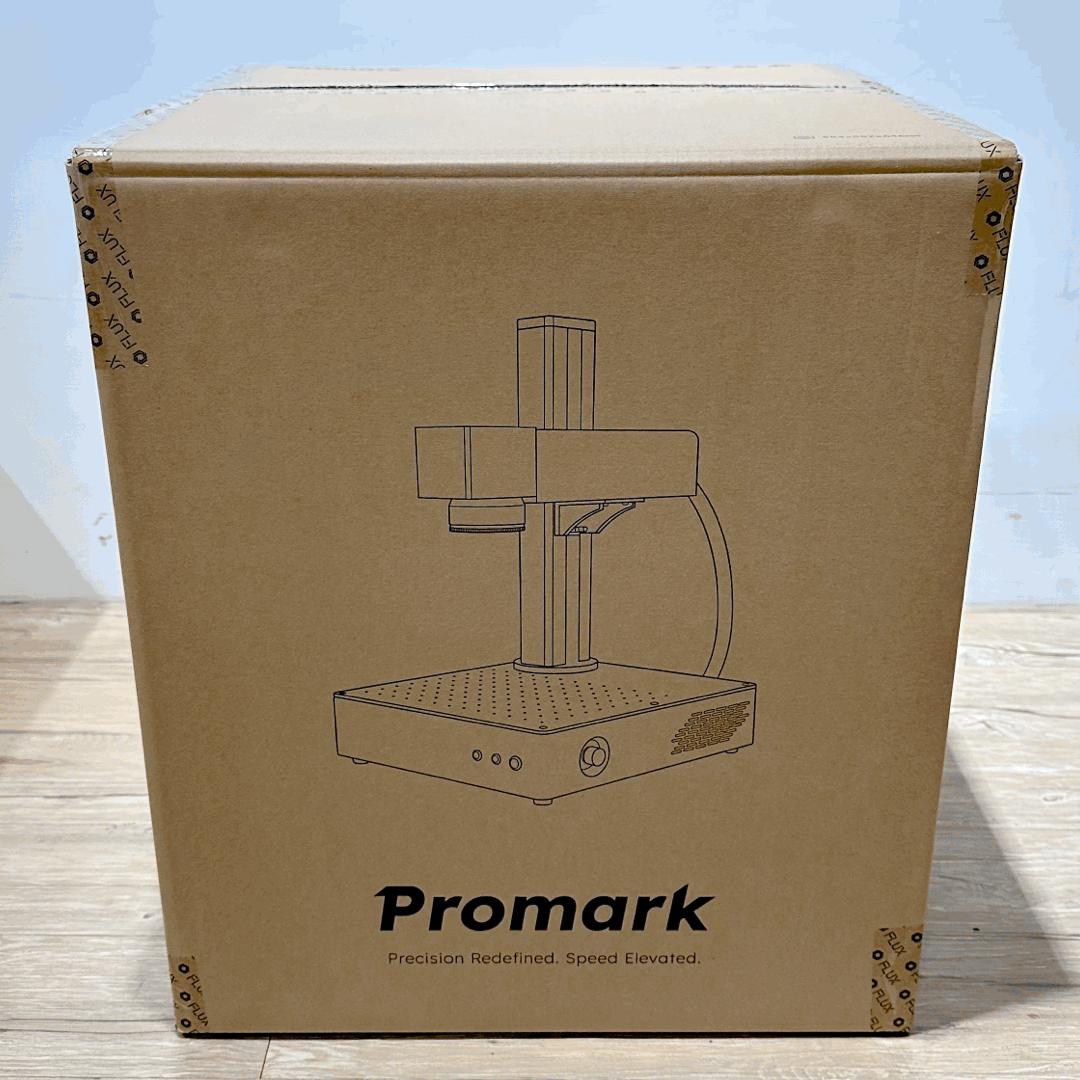

a. Obriu la caixa sobre el terra i extraieu la caixa d'accessoris i la màquina.
⚠︎ Nota: El cablejat entre la unitat principal i el braç del galvanòmetre no es pot desconnectar.

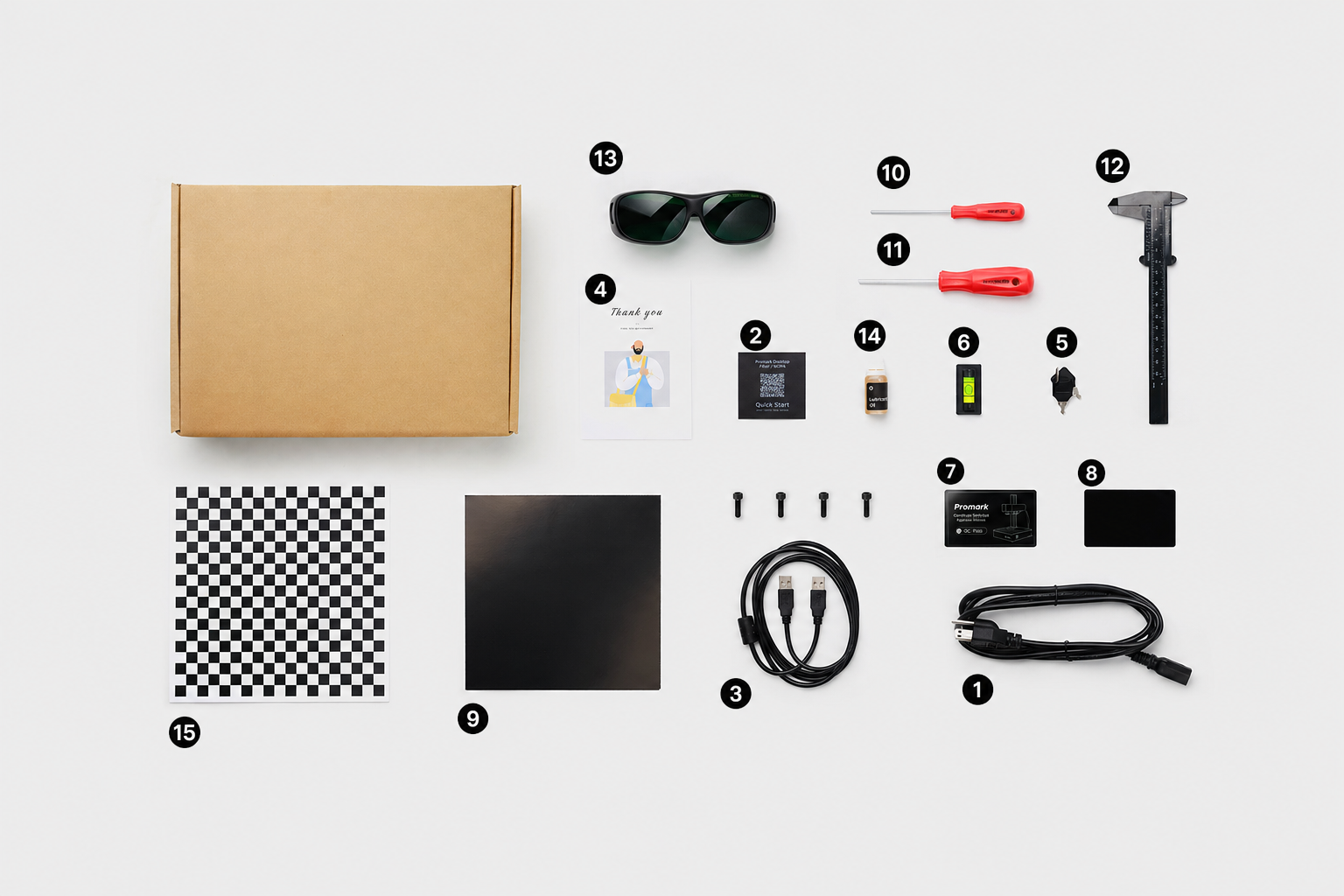

b. Extraieu els accessoris i verifiqueu els elements de l'interior.

1. Cable d'alimentació
2. Targeta amb codi QR d'inici ràpid
3. Cable USB-A a USB-A
4. Cable USB-A a USB-B
5. Targeta d'agraïment
6. Claus
7. Eina de anivellament
8. Targeta de test de fàbrica
9. Placa d'alumini negra
10. Paper de calibratge per a lent F-Theta
11. Clau M4
12. Clau M5
13. Peu de rei
14. Ulleres de seguretat làser OD6+ 1064nm
15. Oli lubricant
16. Placa de calibratge quadriculada

2. Muntatge

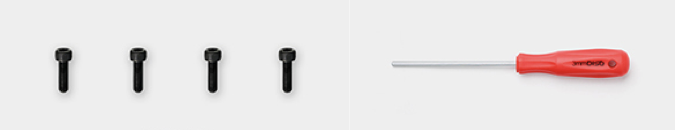

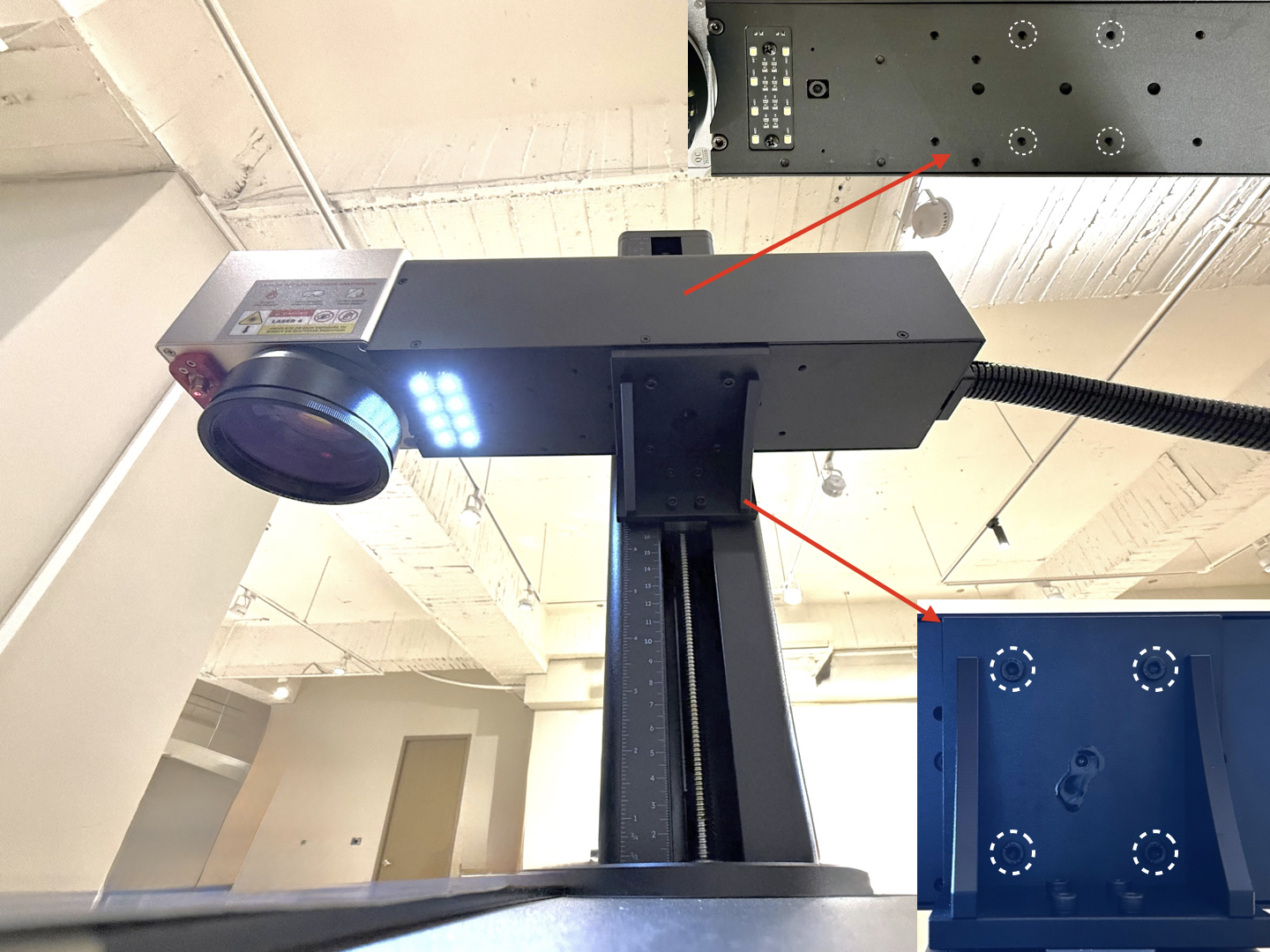

a. Instal·lació del braç galvanòmetre: Feu servir la clau M4 i quatre cargols per fixar el braç galvanòmetre a la plataforma de la columna de l'eix Z.

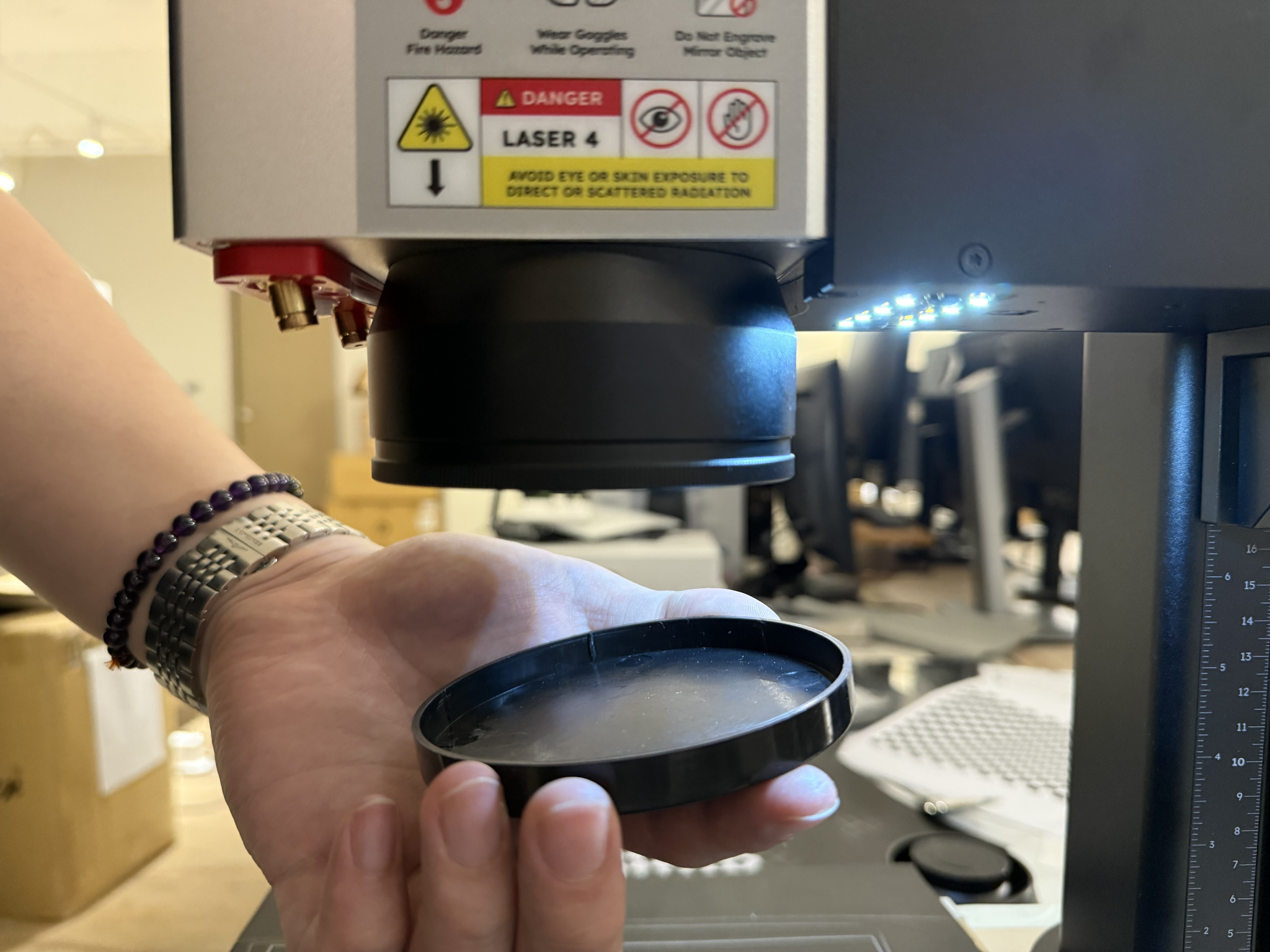

b. Retireu la tapa de la lent F-Theta i deseu-la a la caixa d'accessoris.

c. Posada en marxa:

⚠︎ Atenció: NO feu servir el port USB tipus C. Podria malmetre l'ordinador.

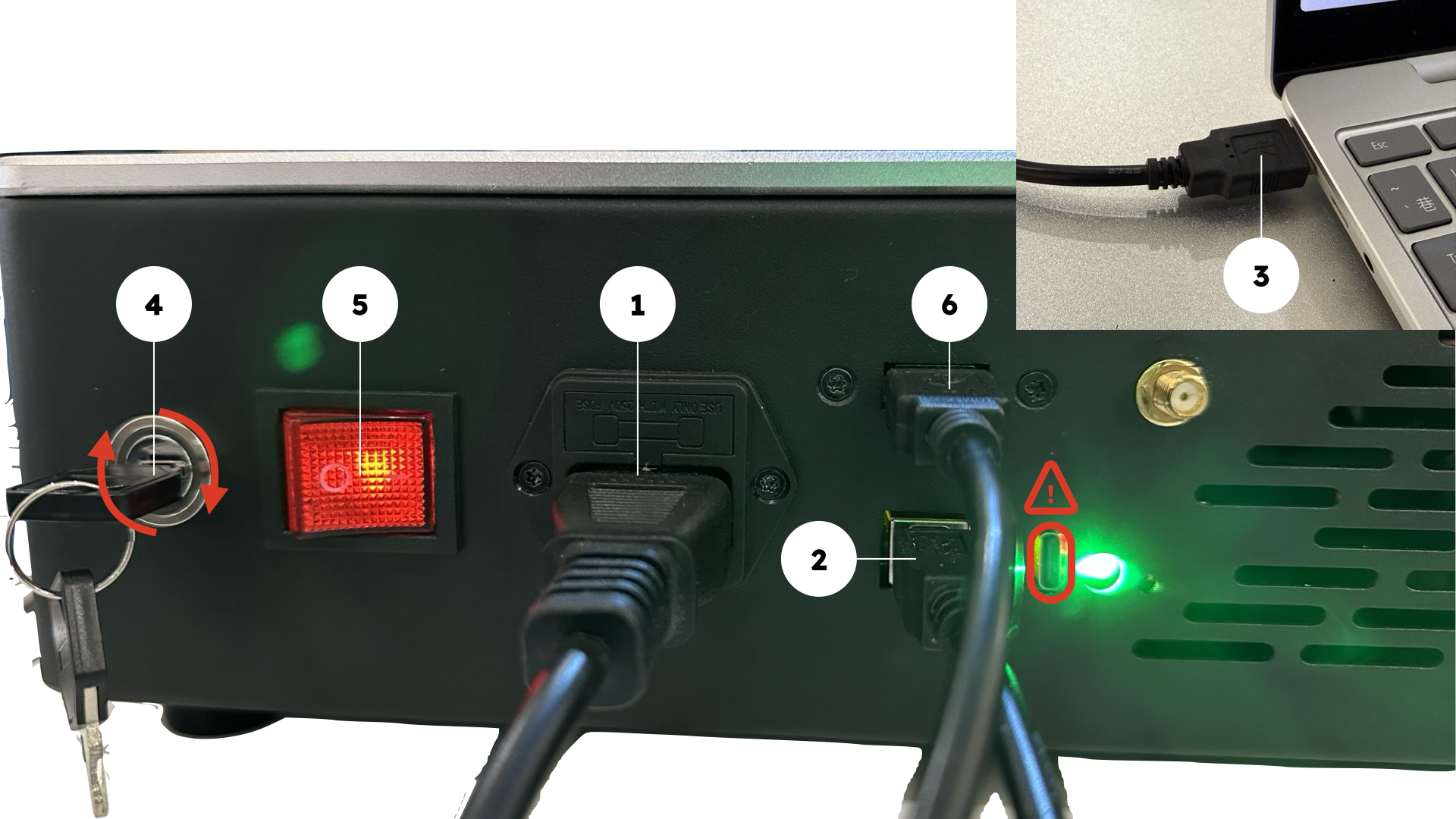

1. Connecteu el cable d'alimentació.
2. Connecteu l'extrem USB-B del cable USB a la màquina.
3. Connecteu l'extrem USB-A del cable USB a l'ordinador.
4. Feu servir la clau de la caixa d'accessoris i gireu-la en sentit horari per desbloquejar la màquina.
5. Premeu l'interruptor basculant vermell per engegar la màquina.
6. Cable de càmera (cable USB-A a USB-A)

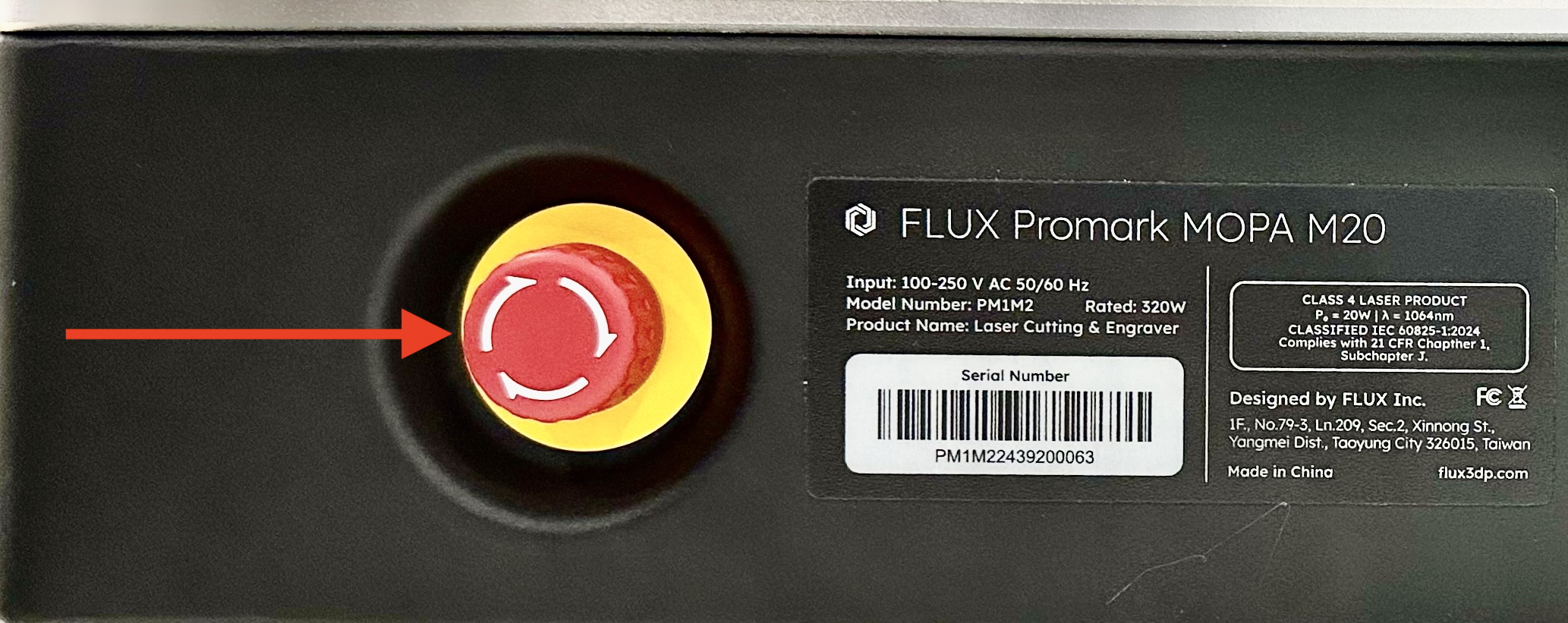

Si l'interruptor basculant vermell no respon en encendre'l, comproveu si l'interruptor d'aturada d'emergència del costat dret del panell de control està activat. Si l'interruptor d'aturada d'emergència està activat, gireu-lo en sentit horari cap a la fletxa blanca per desactivar-lo.

Pas següent: Instal·lació i activació del programari
