Beambox II & HEXA RF - FLUX Chuck Rotatiu Inici del gravat

• Beambox II o HEXA RF + Extension Pocket + Chuck
  (Diàmetre màx. de l'objecte: 145mm)

• Beambox II o HEXA RF + Chuck
  (Diàmetre màx. de l'objecte: 54mm)

Pas 1

Instal·leu el complement BB2 Extension Pocket, seguint la guia següent.

• Beambox II - Guia d'instal·lació de l'Extension Pocket
• HEXA RF - Guia d'instal·lació de l'Extension Pocket

Pas 2

Assegureu-vos de tenir les següents versions de programari i firmware per utilitzar la funció rotativa.

Pas 3

Torneu a instal·lar el suport de la plataforma.

Pas 4

Mesureu el diàmetre o la circumferència del material i anoteu-lo per a un ús posterior.
(Es recomana utilitzar el material de pràctica i proves per primera vegada.)

Pas 5

Consulteu la taula següent per instal·lar els suports rotatoris adequats i seleccionar la distància correcta de la lent d'enfocament segons el diàmetre de l'objecte.

Taula de mides i suports

Explicació del mode d'enfocament

Per defecte, la lent d'enfocament estarà a la part superior i tindrà una distància focal de 4 mm, és a dir, la distància entre la punta del broquet i la superfície del material serà de 4 mm. Per a materials més petits, és possible que la punta del broquet no arribi als 4 mm predeterminats. Per tant, es pot augmentar la distància canviant la posició de la lent a la part inferior del broquet. Quan la lent està a la part inferior, la distància entre la punta i la superfície es pot augmentar fins a 16 mm. Com es canvia la posició de la lent? 1. Desmunteu la lent   2. Determineu l'ordre del mode d'enfocament   Mode d'enfocament: 4 mm (predeterminat) Mode d'enfocament: 16 mm Lent Bloc Bloc Lent Anell Anell Broquet Broquet   3. Torneu a muntar la lent El costat vermell del bloc ha d'estar orientat cap avall. El costat corbat de la lent ha d'estar orientat cap amunt. (Un consell per determinar ràpidament el costat corbat és que hauria de reflectir tota la vostra cara quan el mireu.) Gireu l'anell en sentit antihorari per estrènyer-lo.

Explicació dels suports curts i llargs

Els suports s'utilitzen per col·locar-los al suport de la plataforma. El dispositiu rotatori es col·locarà sobre els suports per elevar-lo o baixar-lo manualment o mitjançant la plataforma automàtica. Demostració amb el rotatori desactivat Demostració amb el rotatori activat Diferència Suports curts Suports llargs És més baix i s'utilitza per a objectes més petits. (Diàmetre: 1mm - 54mm) És més alt i s'utilitza per a objectes més grans. (Diàmetre: 54mm - 145mm) Com s'instal·len els suports? Hi haurà forats al suport de la plataforma dissenyats per als suports. Els suports tenen eixos que es poden inserir als forats. Canvieu la distància entre els eixos si cal.

Pas 6

Després d'instal·lar els suports, assegureu-vos que la màquina estigui apagada.
Trobeu el cable de connexió a la caixa i connecteu-lo a la part posterior esquerra de la màquina.

Pas 7

Instal·leu les mordasses al dispositiu rotatori segons el material que fareu servir.
Consulteu el manual per a les instruccions d'instal·lació de les mordasses.
Manual del dispositiu rotatori FLUX Chuck
(*Es recomana utilitzar material de prova per practicar i fer proves la primera vegada.)

Pas 8

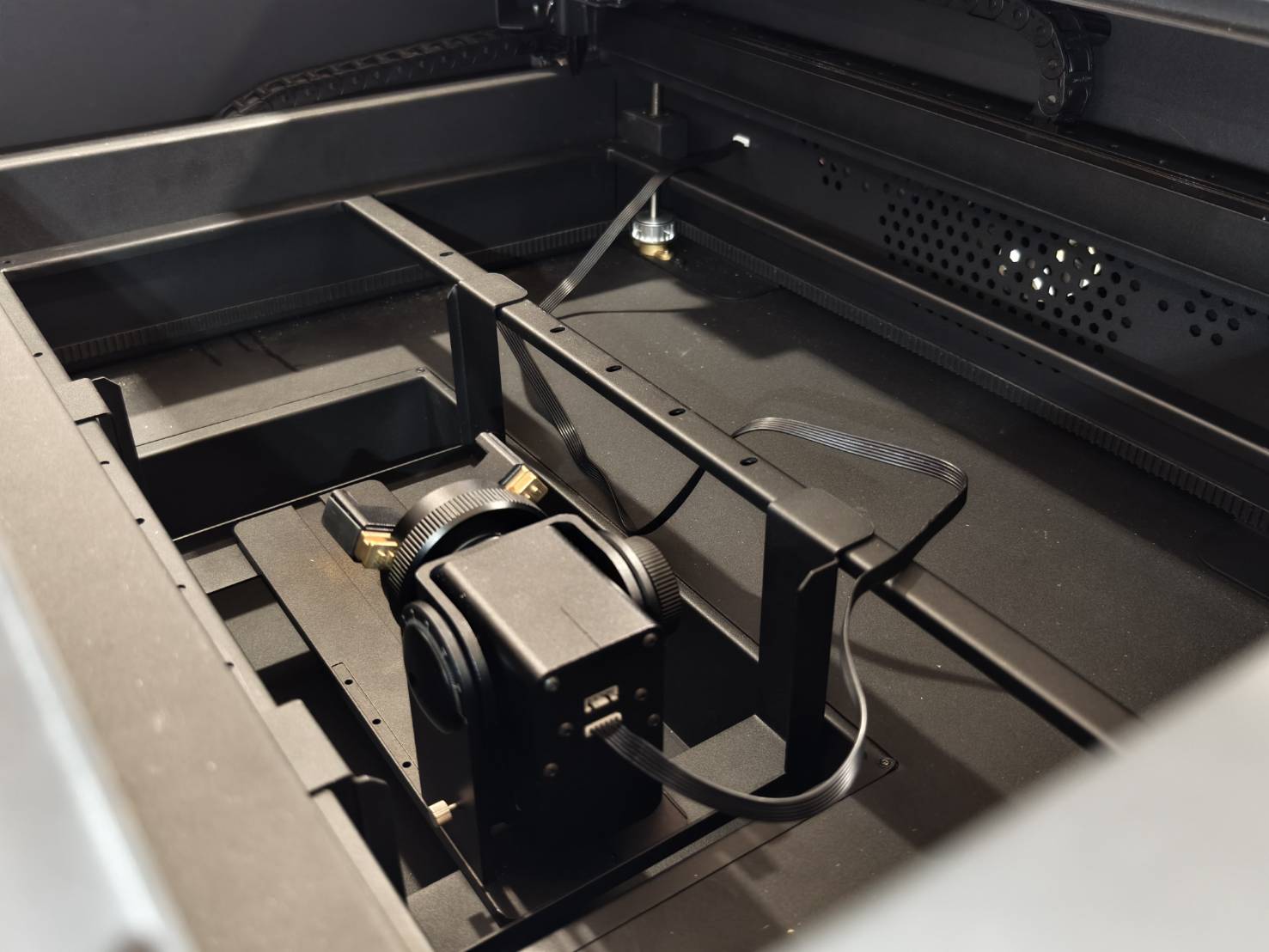

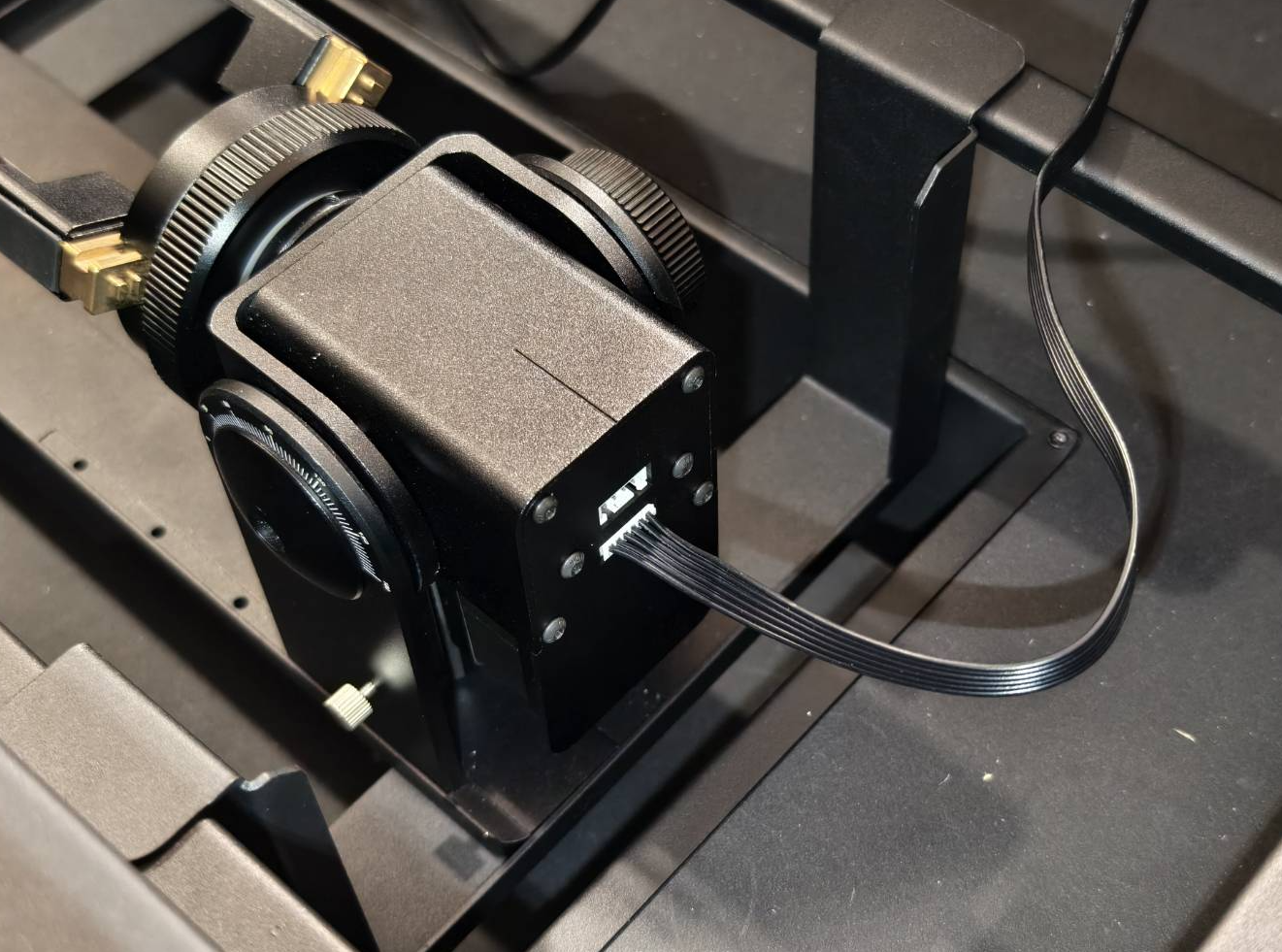

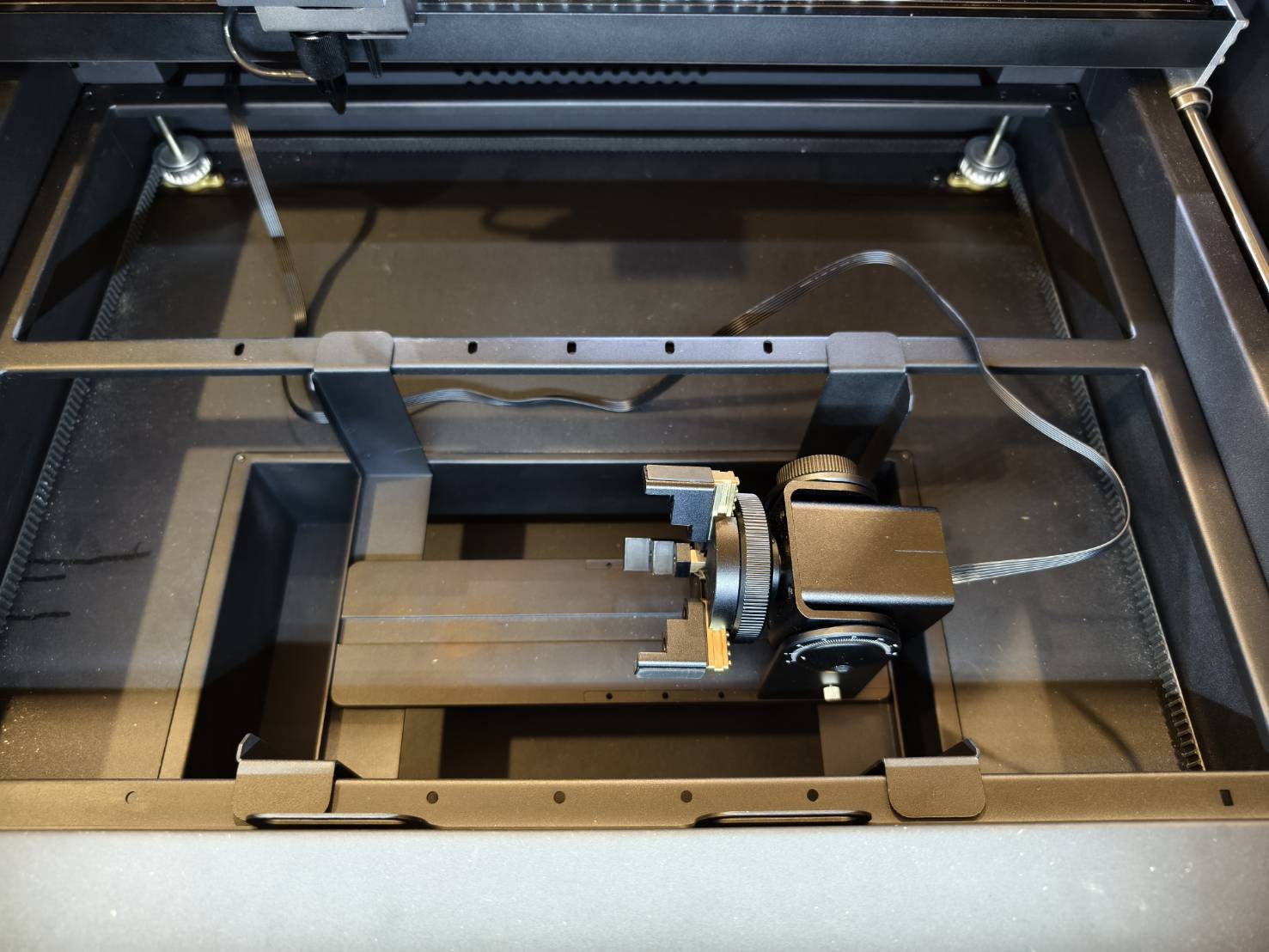

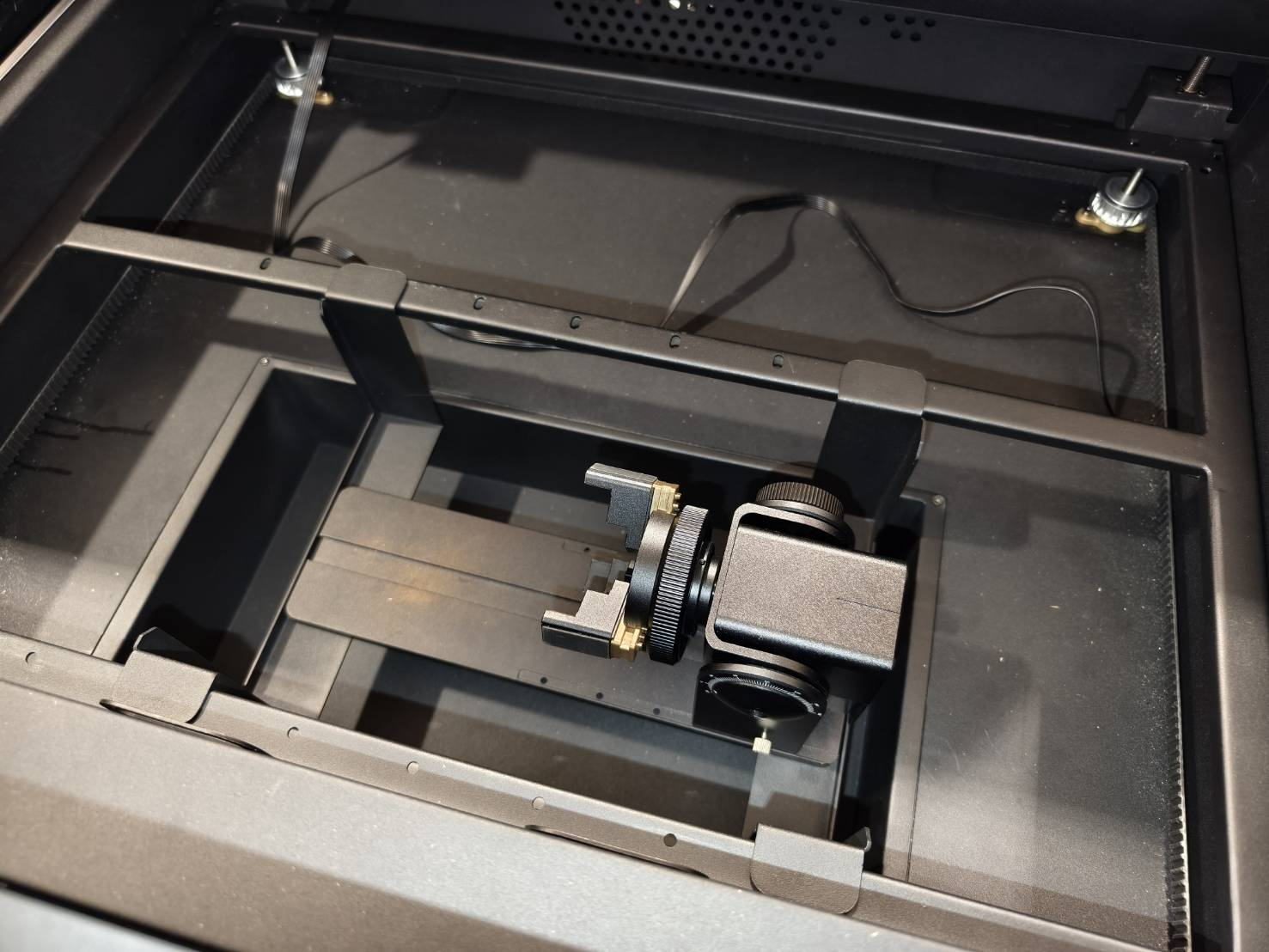

Col·loqueu el Chuck Rotary amb les mordasses instal·lades sobre els suports i connecteu el cable al dispositiu.
*Assegureu-vos que l'alimentació estigui desconnectada. Connectar el cable amb la màquina encesa pot malmetre el dispositiu rotatori.

Pas 9

Engegueu la màquina i aneu a "Configuració del maquinari" per seleccionar el mode d'enfocament correcte.

Màquina >> Configuració del maquinari >> Pàgina següent >> Mode d'enfocament >> Seleccioneu el correcte

Pas 10

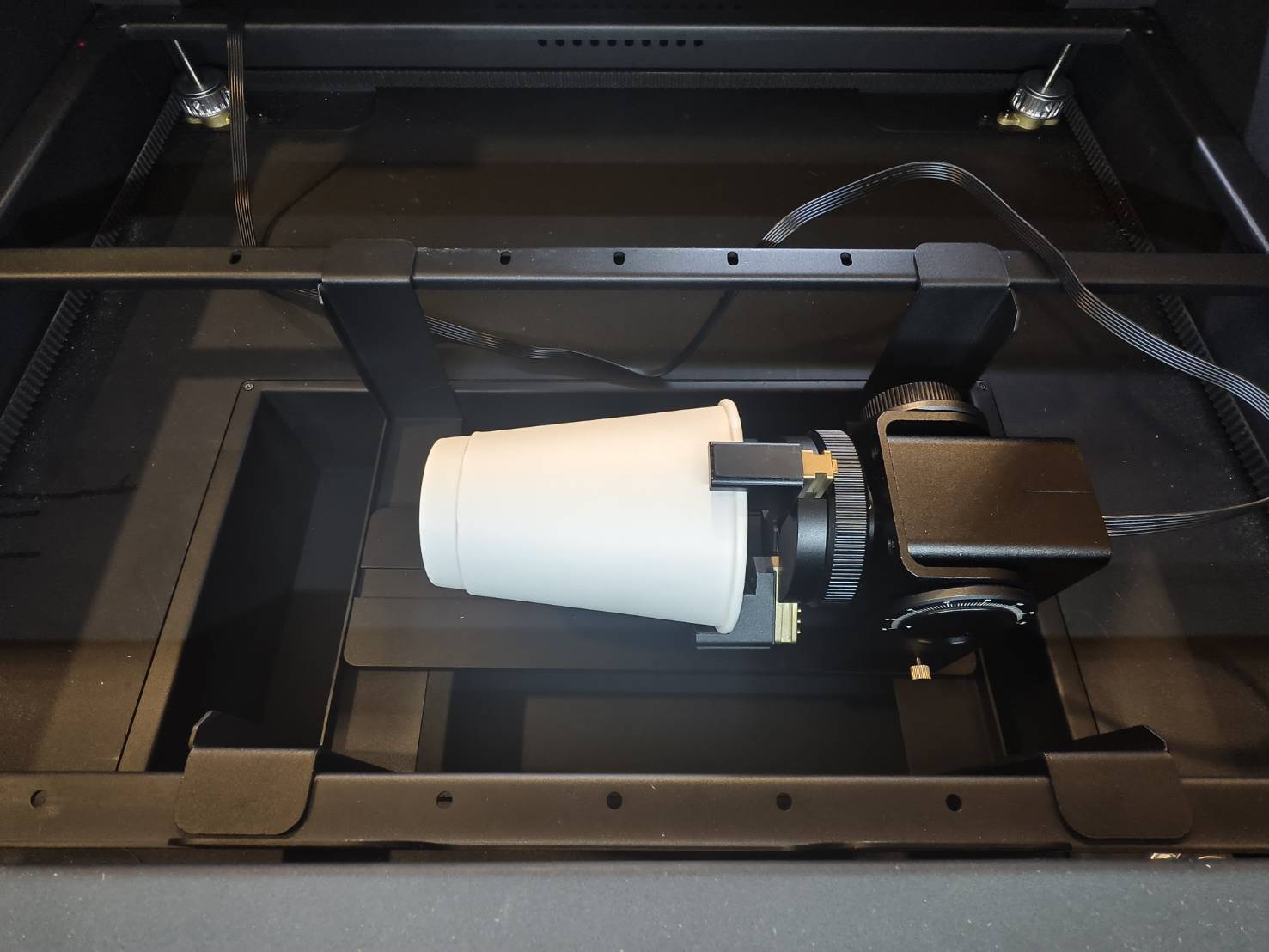

Subjecteu el material amb el dispositiu rotatori i anivelleu-lo.
(Consulteu la Guia del dispositiu rotatori Chuck per subjectar diferents formes.)

Pas 11

Realitzeu l'enfocament automàtic.
Si l'enfocament automàtic no funciona, consulteu l' article per al mètode d'enfocament manual.

Pas 12

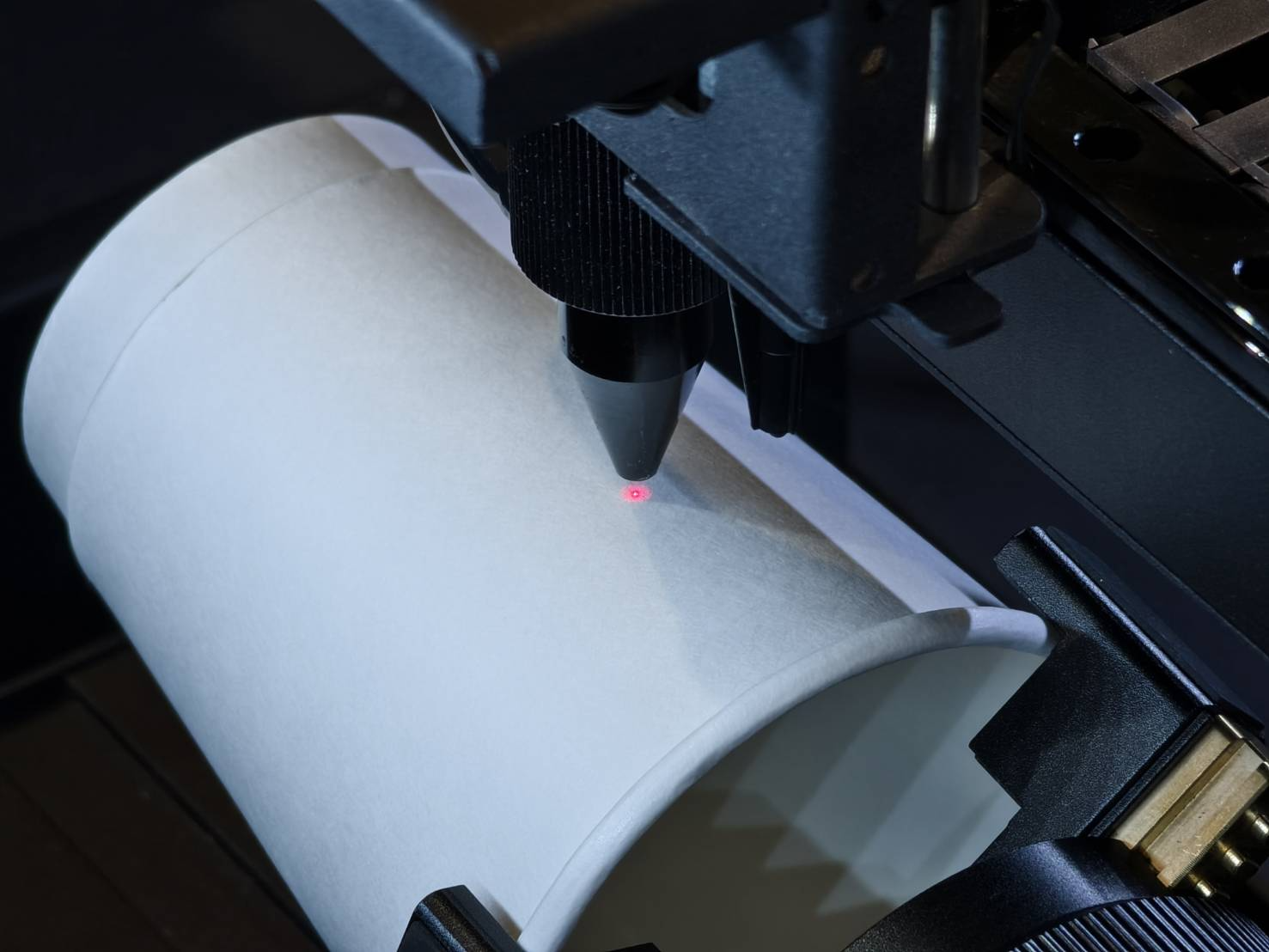

• Activeu la llum làser vermella que sortirà de la punta de la boquilla.
  Si el làser vermell ja està activat, salteu aquest pas.




• Màquina >> Configuració del maquinari >> Pàgina següent >> Llum vermella fixa >> ON


Pas 13

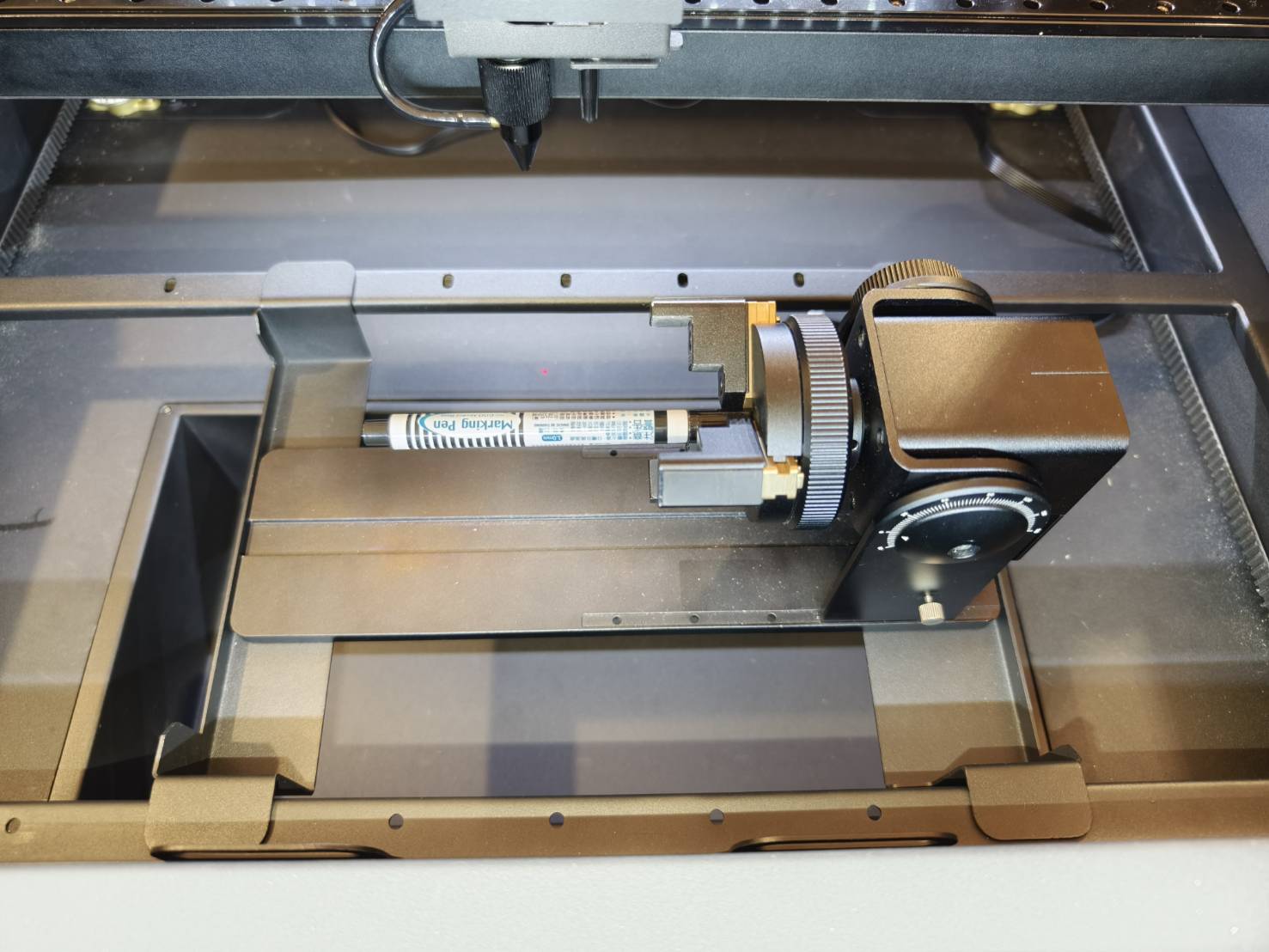

Moveu la punta de la boquilla al centre de l'àrea que voleu gravar.
El punt de llum vermella indica i determina la posició inicial.

Pas 14

Inicieu Beam Studio.

Pas 15

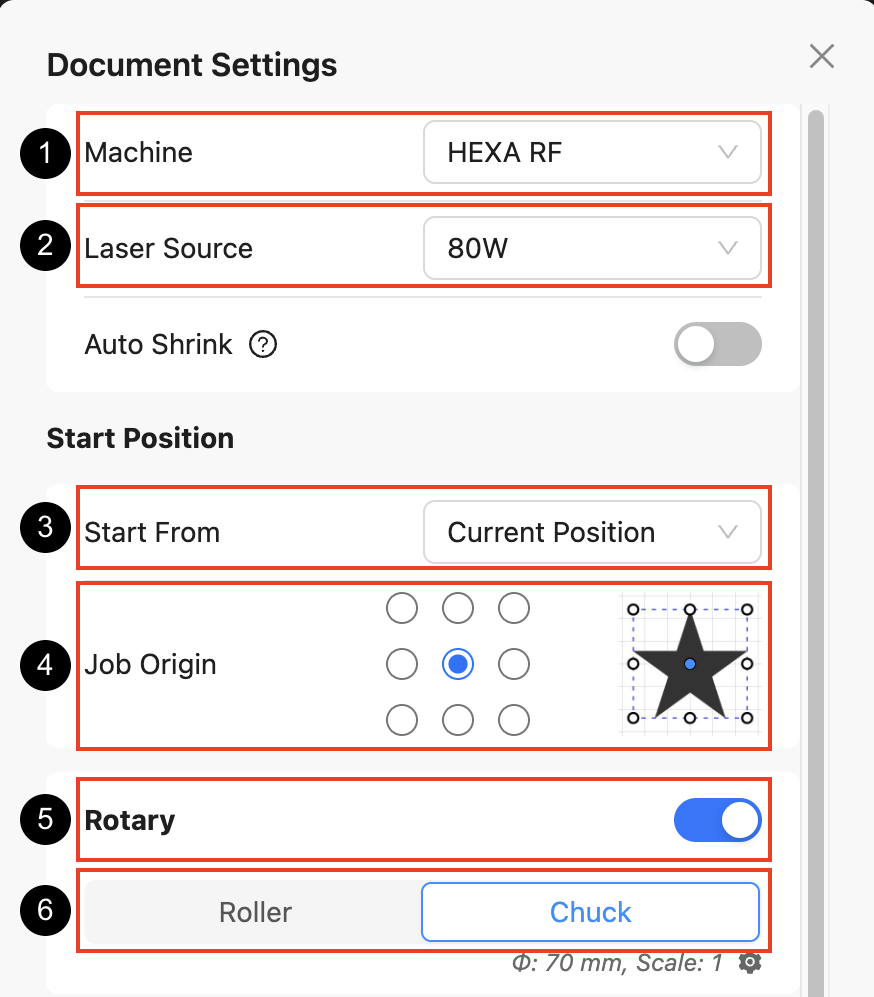

Aneu a "Configuració del document" i feu els canvis.

1. Canvieu l'àrea de treball a la vostra màquina. 2.  Seleccioneu la font làser correcta de la vostra màquina. (només HEXA RF) 3.  Canvieu l'opció Començar des de a "Posició actual". 4.  Per a l'origen de la feina, seleccioneu "Centre".  5. Activeu la funció Rotary. 6.  Seleccioneu el tipus de rotary correcte.

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 16

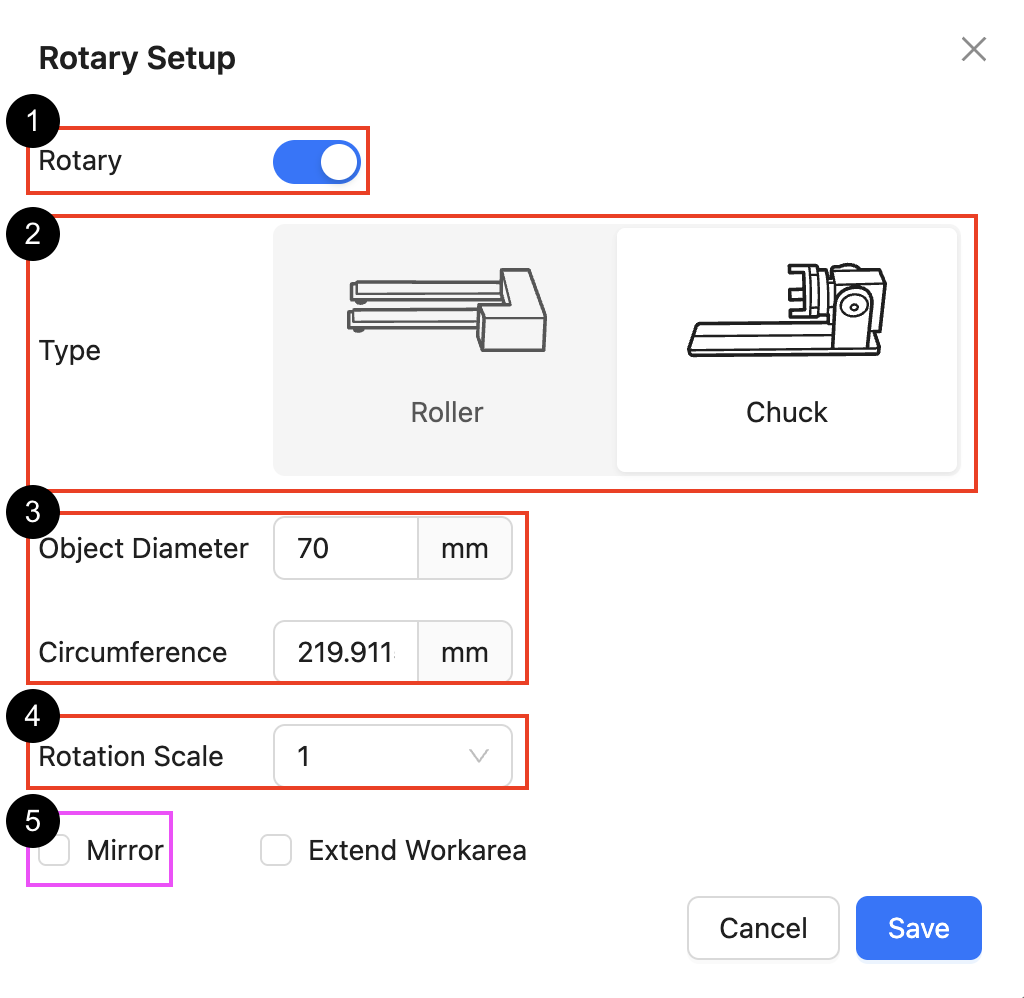

Aneu a "Configuració del dispositiu rotatori" i feu els canvis.

1. Assegureu-vos que la funció Rotativa estigui activada. 2. Trieu el tipus de rotatiu correcte. 3. Introduïu la mida del vostre material mesurada al Pas. (Podeu introduir qualsevol dels valors i el programari calcularà automàticament l'altre.) 4.  L'escala rotatòria s'utilitza quan el resultat del gravat és més petit o més gran que el vostre disseny original. Configuració per defecte: Beambox II configurat a "1" HEXA RF configurat a "2" 5. Heu d'activar la funció de mirall si el vostre dispositiu rotatori està invertit. Si no està invertit, deixeu-la desactivada. (Només disponible per a Ador.)

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 17

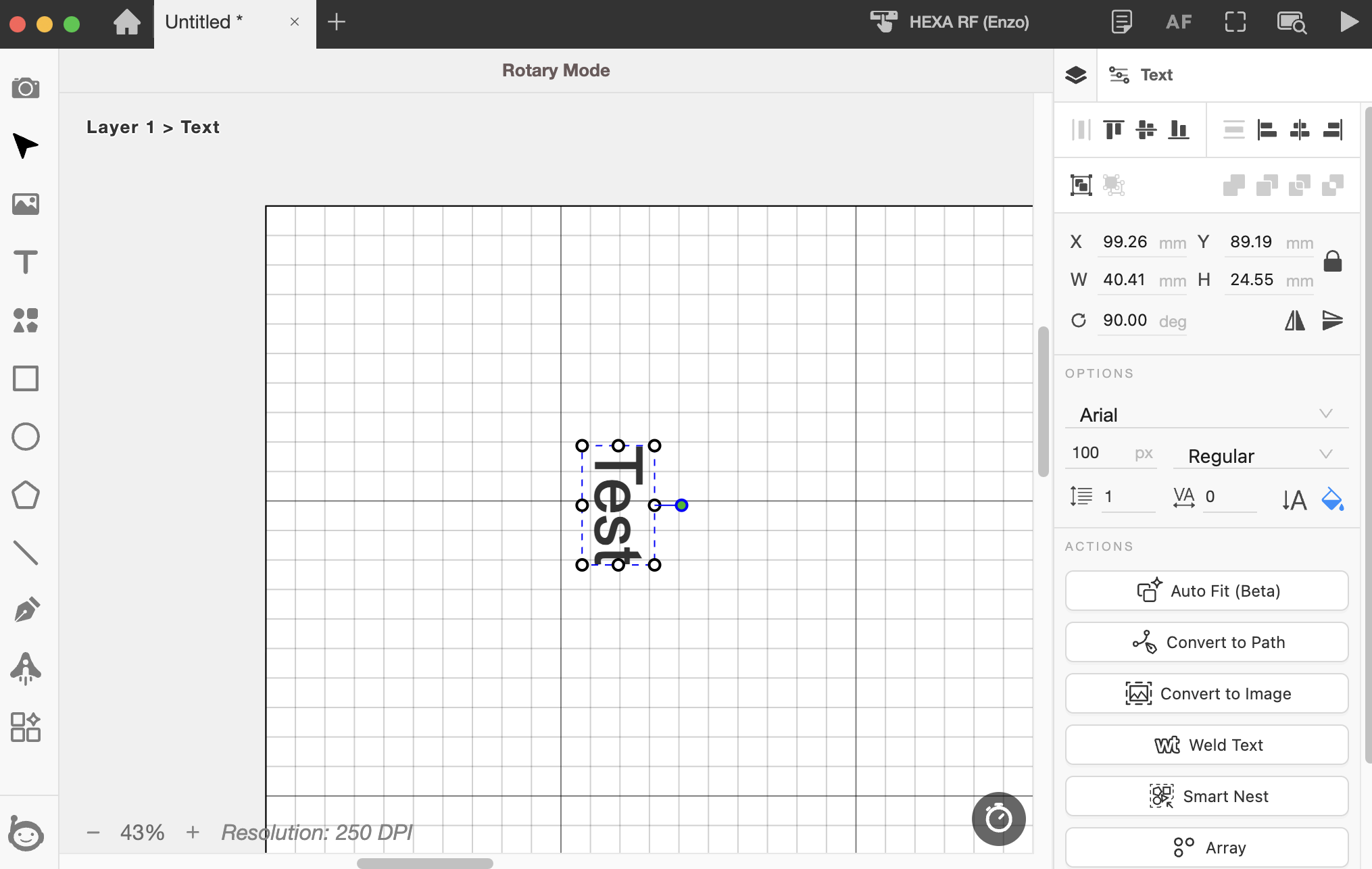

Creeu un objecte de gravat o importeu-ne un de propi.

Depenent del vostre disseny, normalment es girarà 90 graus per coincidir amb la mateixa orientació del material.

Pas 18

Utilitzeu la funció "Marc d'execució" per veure la trajectòria del gravat.

Seleccioneu "Emmarcament" per veure el quadre delimitador del disseny o fitxer. Després de fer clic a "Inicia", el capçal làser començarà a moure's i la trajectòria de moviment indicarà l'àrea de gravat per a aquesta tasca. El punt d'inici és la posició actual del broquet làser. La seva trajectòria dependrà de l'"Origen de la tasca" seleccionat a la Pas. Quan se selecciona el centre, el punt d'inici s'establirà al centre del disseny. El centre s'utilitza normalment per a treballs rotatius. Podeu moure el capçal làser per canviar l'àrea de gravat fins que s'accepti la posició.

Pas 19

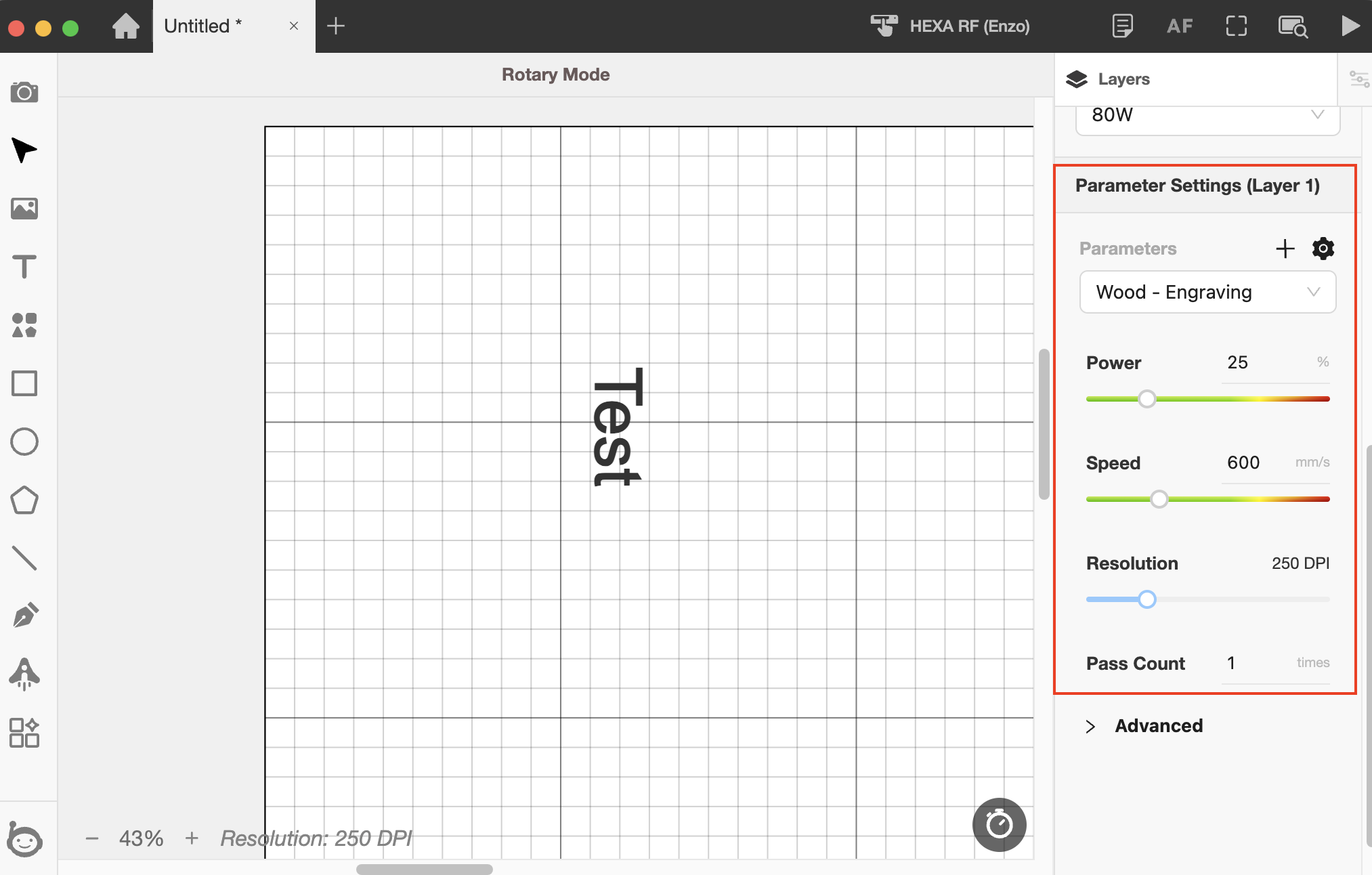

Un cop confirmada la posició de gravat, establiu els paràmetres correctes de velocitat i potència segons el material que utilitzeu.

Pas 20

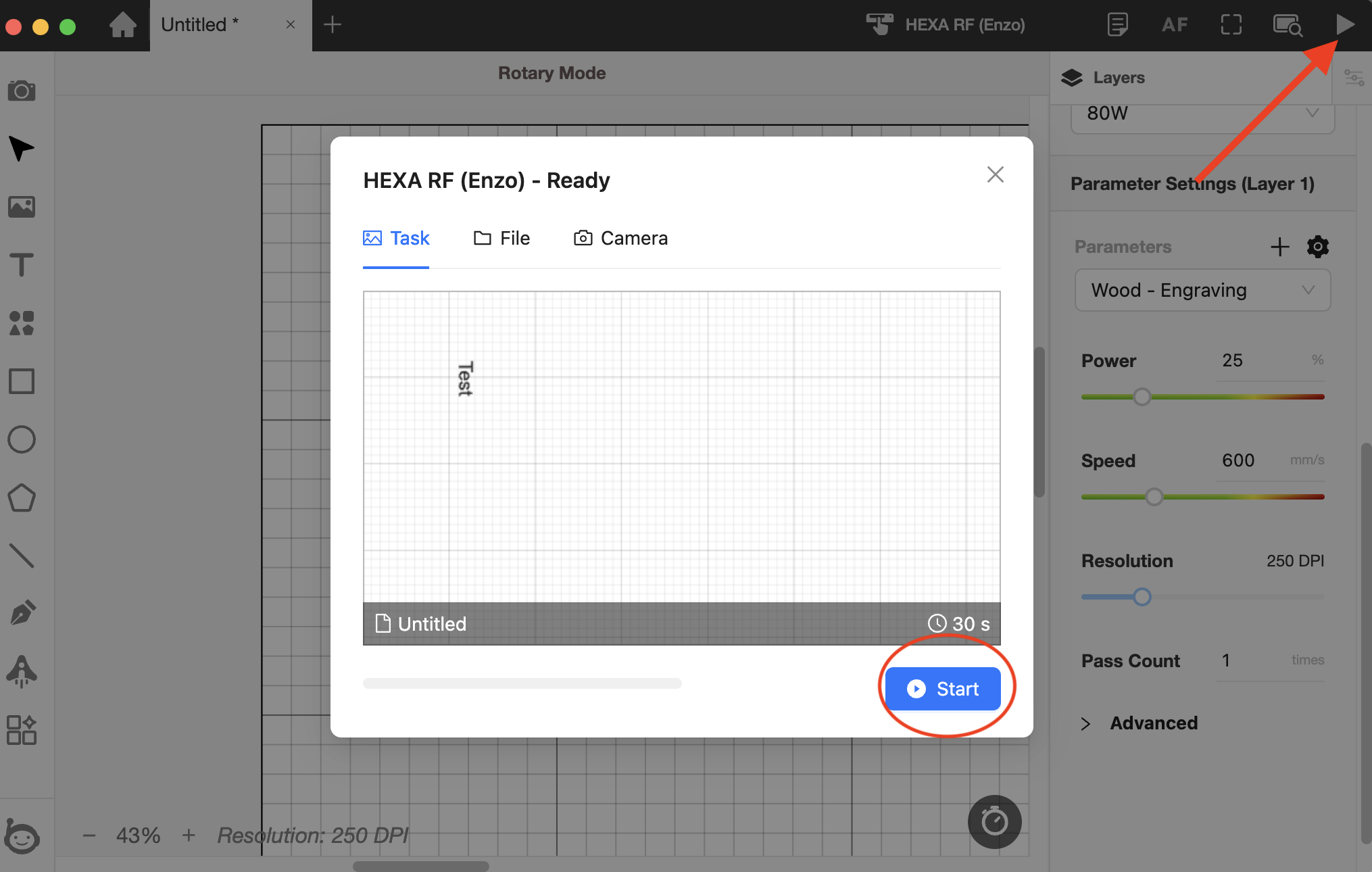

Tanqueu la porta i inicieu la tasca.

Pas 21

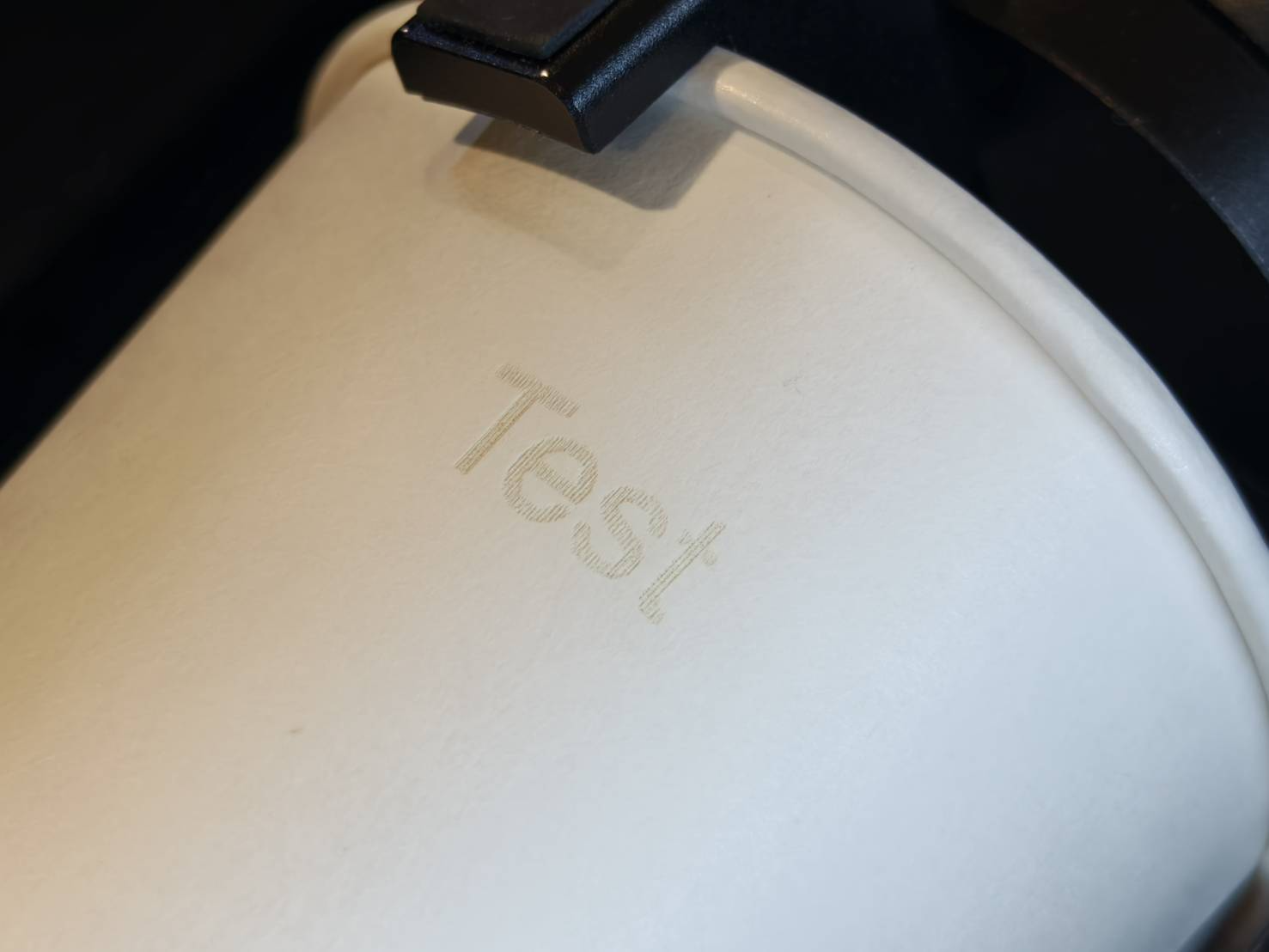

Comproveu el resultat.

Pas 22 (Opcional)

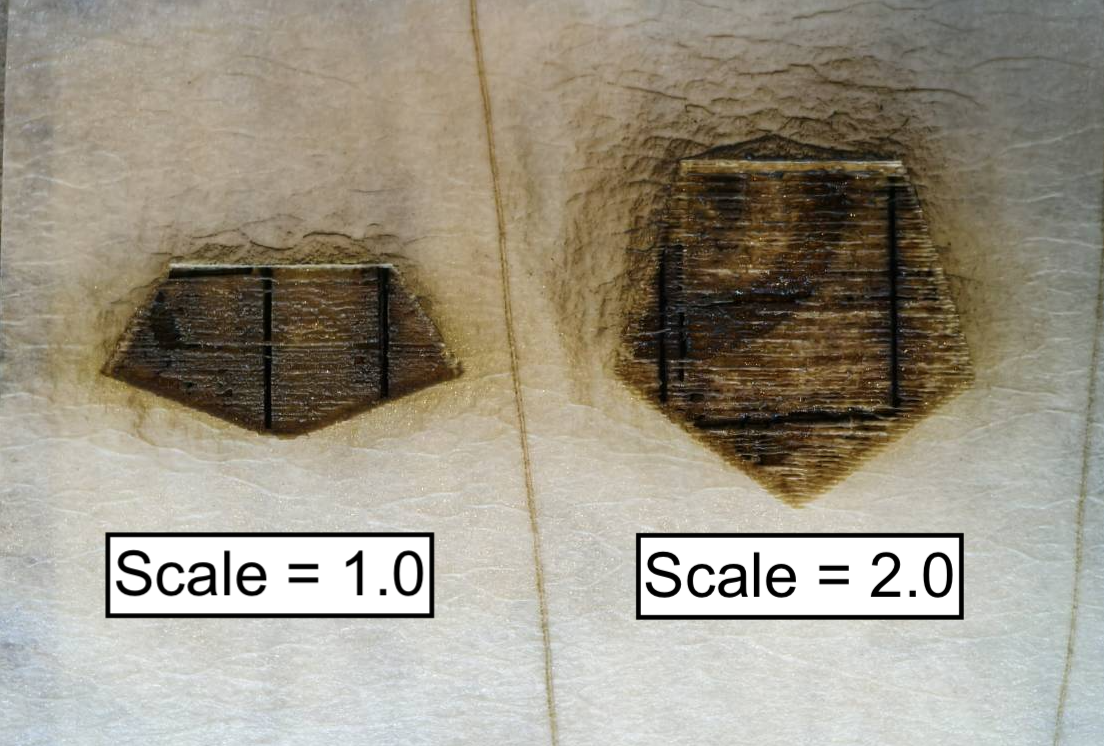

⚠︎ Si observeu qualsevol anomalia en el resultat del gravat (escurçat o allargat), consulteu el vídeo següent per ajustar la configuració de l'escala de rotació.

• Si el vostre resultat és més gran que el disseny original, configureu l'escalador a 0.5 per fer-lo més petit.
• Si el vostre resultat és més petit que el disseny original, configureu l'escalador a 1.5 o 2.0 per fer-lo més gran.

#END

Pas 1

Assegureu-vos de tenir les següents versions de programari i firmware per utilitzar la funció rotativa.

Pas 2

Retireu el panell de bresca i el suport de la plataforma.

Pas 3

Torneu a instal·lar el suport de la plataforma.

Pas 4

Mesureu el diàmetre o la circumferència del material i anoteu-lo per a un ús posterior.
(Es recomana utilitzar el material de pràctica i proves per primera vegada.)

Pas 5

Consulteu la taula següent per instal·lar els suports rotatoris adequats i seleccionar la distància correcta de la lent d'enfocament segons el diàmetre de l'objecte.

Taula de mides i suports

Explicació del mode d'enfocament

Per defecte, la lent d'enfocament estarà a la part superior i tindrà una distància focal de 4 mm, és a dir, la distància entre la punta del broquet i la superfície del material serà de 4 mm. Per a materials més petits, és possible que la punta del broquet no arribi als 4 mm predeterminats. Per tant, es pot augmentar la distància canviant la posició de la lent a la part inferior del broquet. Quan la lent està a la part inferior, la distància entre la punta i la superfície es pot augmentar fins a 16 mm. Com es canvia la posició de la lent? 1. Desmunteu la lent   2. Determineu l'ordre del mode d'enfocament   Mode d'enfocament: 4 mm (predeterminat) Mode d'enfocament: 16 mm Lent Bloc Bloc Lent Anell Anell Broquet Broquet   3. Torneu a muntar la lent El costat vermell del bloc ha d'estar orientat cap avall. El costat corbat de la lent ha d'estar orientat cap amunt. (Un consell per determinar ràpidament el costat corbat és que hauria de reflectir tota la vostra cara quan el mireu.) Gireu l'anell en sentit antihorari per estrènyer-lo.

Explicació dels suports

Els suports s'utilitzen per col·locar-los al suport de la plataforma. El dispositiu rotatori es col·locarà sobre els suports per elevar-lo o baixar-lo manualment o mitjançant la plataforma automàtica. Suports curts És més baix i s'utilitza per a objectes més petits. (Diàmetre: 1mm - 54mm) Com s'instal·len els suports? Hi haurà forats al suport de la plataforma dissenyats per als suports. Els suports tenen eixos que es poden inserir als forats. Canvieu la distància entre els eixos si cal.

Pas 6

Després d'instal·lar els suports, assegureu-vos que la màquina estigui apagada.
Trobeu el cable de connexió a la caixa i connecteu-lo a la part posterior esquerra de la màquina.

Pas 7

Instal·leu les mordasses al dispositiu rotatori segons el material que fareu servir.
Consulteu el manual per a les instruccions d'instal·lació de les mordasses.
Manual del dispositiu rotatori FLUX Chuck
(*Es recomana utilitzar material de prova per practicar i fer proves la primera vegada.)

Pas 8

Col·loqueu el Chuck Rotary amb les mordasses instal·lades sobre els suports i connecteu el cable al dispositiu.
*Assegureu-vos que l'alimentació estigui desconnectada. Connectar el cable amb la màquina encesa pot malmetre el dispositiu rotatori.

Pas 9

Engegueu la màquina i aneu a "Configuració del maquinari" per seleccionar el mode d'enfocament correcte.

Màquina >> Configuració del maquinari >> Pàgina següent >> Mode d'enfocament >> Seleccioneu el correcte

Pas 10

Subjecteu el material amb el dispositiu rotatori i anivelleu-lo.
(Consulteu la Guia del dispositiu rotatori Chuck per subjectar diferents formes.)

Pas 11

Realitzeu l'enfocament automàtic.
Si l'enfocament automàtic no funciona, consulteu l' article per al mètode d'enfocament manual.

Pas 12

• Activeu la llum làser vermella que sortirà de la punta de la boquilla.
  Si el làser vermell ja està activat, salteu aquest pas.




• Màquina >> Configuració del maquinari >> Pàgina següent >> Llum vermella fixa >> ON

Pas 13

Moveu la punta de la boquilla al centre de l'àrea que voleu gravar.
El punt de llum vermella indica i determina la posició inicial.

Pas 14

Inicieu Beam Studio.

Pas 15

Aneu a "Configuració del document" i feu els canvis.

1. Canvieu l'àrea de treball a la vostra màquina. 2.  Seleccioneu la font làser correcta de la vostra màquina. (només HEXA RF) 3.  Canvieu l'opció Començar des de a "Posició actual". 4.  Per a l'origen de la feina, seleccioneu "Centre".  5. Activeu la funció Rotary. 6.  Seleccioneu el tipus de rotary correcte.

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 16

Aneu a "Configuració del dispositiu rotatori" i feu els canvis.

1. Assegureu-vos que la funció Rotativa estigui activada. 2. Trieu el tipus de rotatiu correcte. 3. Introduïu la mida del vostre material mesurada al Pas. (Podeu introduir qualsevol dels valors i el programari calcularà automàticament l'altre.) 4.  L'escala rotatòria s'utilitza quan el resultat del gravat és més petit o més gran que el vostre disseny original. Configuració per defecte: Beambox II configurat a "1" HEXA RF configurat a "2" 5. Heu d'activar la funció de mirall si el vostre dispositiu rotatori està invertit. Si no està invertit, deixeu-la desactivada. (Només disponible per a Ador.)

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 17

• Creeu un objecte de gravat o importeu-ne un de propi.


• Depenent del vostre disseny, normalment es girarà 90 graus per coincidir amb la mateixa orientació del material.


Pas 18

Utilitzeu la funció "Marc d'execució" per veure la trajectòria del gravat.

Seleccioneu "Emmarcament" per veure el quadre delimitador del disseny o fitxer. Després de fer clic a "Inicia", el capçal làser començarà a moure's i la trajectòria de moviment indicarà l'àrea de gravat per a aquesta tasca. El punt d'inici és la posició actual del broquet làser. La seva trajectòria dependrà de l'"Origen de la tasca" seleccionat a la Pas. Quan se selecciona el centre, el punt d'inici s'establirà al centre del disseny. El centre s'utilitza normalment per a treballs rotatius. Podeu moure el capçal làser per canviar l'àrea de gravat fins que s'accepti la posició.

Pas 19

Un cop confirmada la posició de gravat, establiu els paràmetres correctes de velocitat i potència segons el material que utilitzeu.

Pas 20

Tanqueu la porta i inicieu la tasca.

Pas 21

Comproveu el resultat.

Pas 22 (Opcional)

⚠︎ Si observeu alguna anomalia en el resultat del gravat (escurçat o allargat), consulteu el vídeo següent per ajustar la configuració de l'escala de rotació.

• Si el vostre resultat és més gran que el disseny original, configureu l'escalador a 0.5 per fer-lo més petit.
• Si el vostre resultat és més petit que el disseny original, configureu l'escalador a 1.5 o 2.0 per fer-lo més gran.

#END
