Guia d'instal·lació del mòdul rotatori 2.0 per a Beambox II

• Beambox II + Extension Pocket + Rotary 2.0

• Beambox II + Rotary 2.0

Pas 1

Instal·leu el complement BB2 Extension Pocket, seguint la guia següent.
Guia d'instal·lació de l'Extension Pocket

Pas 2

Assegureu-vos de tenir les següents versions de programari i firmware per utilitzar la funció rotativa.

Pas 3

Torneu a instal·lar el suport de la plataforma.

Pas 4

Mesureu el diàmetre o la circumferència del material i anoteu-lo per a un ús posterior.
(Es recomana utilitzar el material de pràctica i proves per primera vegada.)

Pas 5

Consulteu la taula següent per instal·lar els suports rotatoris correctes i triar la distància adequada de la lent d'enfocament segons el diàmetre de l'objecte.

Explicació del mode d'enfocament

Per defecte, la lent d'enfocament estarà a la part superior, i serà de 4 mm, cosa que significa que la distància entre la punta del broquet i la superfície del material serà de 4 mm. Per a materials més petits, és possible que la punta del broquet no arribi als 4 mm predeterminats. Per tant, es pot augmentar la distància canviant la posició de la lent a la part inferior del broquet. Quan la lent està a la part inferior, la distància entre la punta i la superfície es pot augmentar fins a 16 mm. Com es canvia la posició de la lent? 1. Desmunteu la lent   2. Determineu l'ordre del mode d'enfocament Mode d'enfocament: 4 mm (predeterminat) Mode d'enfocament: 16 mm Lent Bloc Bloc Lent Anell Anell Broquet Broquet   3. Torneu a muntar la lent El costat vermell del bloc ha d'estar orientat cap avall. El costat corbat de la lent ha d'estar orientat cap amunt. (Un consell per determinar ràpidament el costat corbat és que hauria de reflectir tota la vostra cara quan el mireu.) Gireu l'anell en sentit antihorari per estrènyer-lo.

Explicació dels suports curts i llargs

Els suports s'utilitzen per col·locar-los al suport de la plataforma. El mòdul rotatori es col·locarà sobre els suports per poder-lo pujar o baixar manualment o mitjançant la plataforma automàtica. Demostració amb el mòdul rotatori desactivat Demostració amb el mòdul rotatori activat   Diferència Suports curts Suports llargs Té una alçada més baixa i s'utilitza per a objectes més petits.  Té una alçada més alta i s'utilitza per a objectes més grans.   Com s'instal·len els suports? Hi haurà forats al suport de la plataforma dissenyats per als suports. Els suports tenen eixos que es poden inserir als forats. Canvieu la distància entre els eixos si cal.

Pas 6

Després d'instal·lar els suports, assegureu-vos que la màquina estigui apagada.
Trobeu el cable de connexió a la caixa i connecteu-lo a la part posterior esquerra de la màquina.

Pas 7

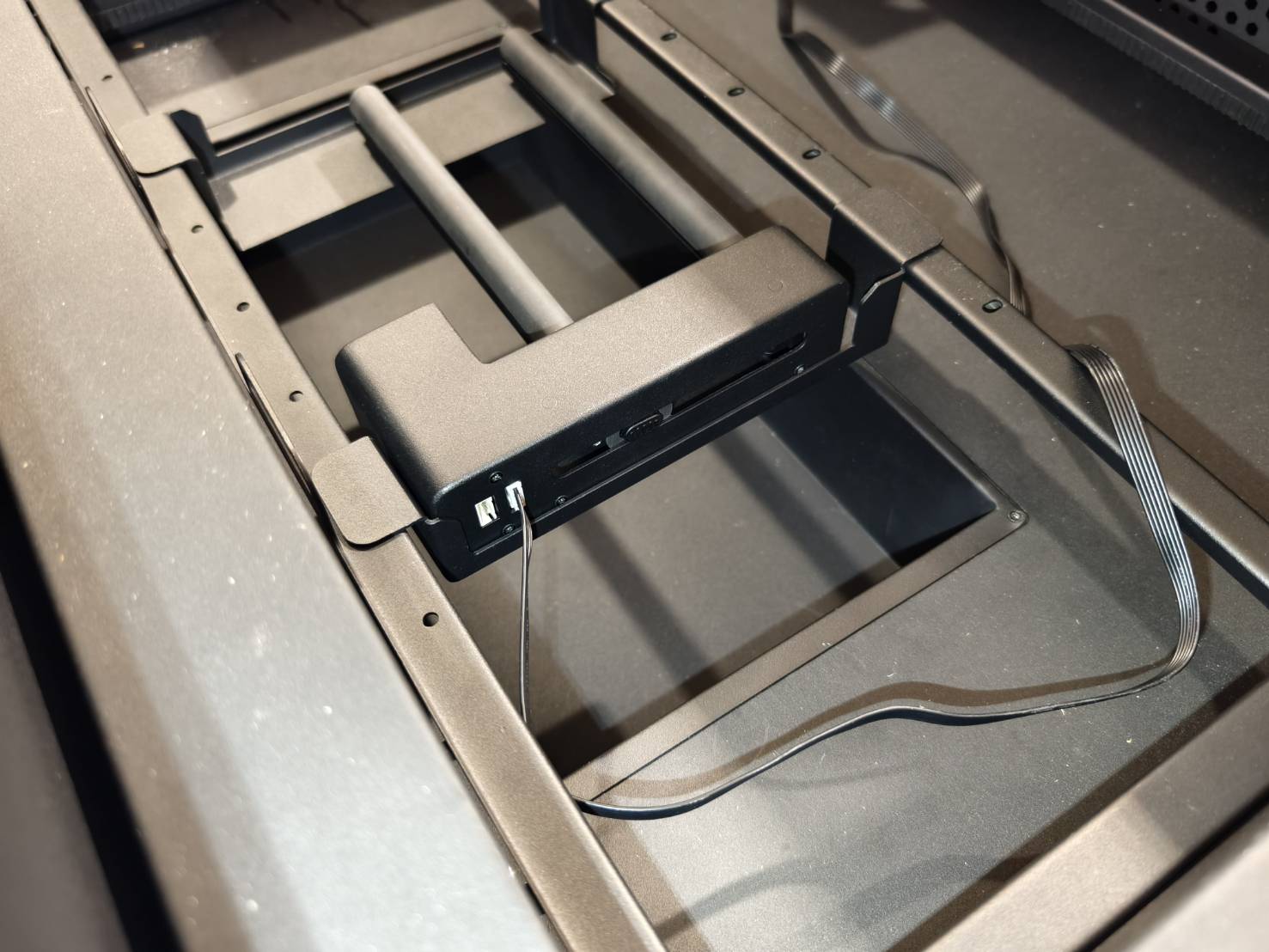

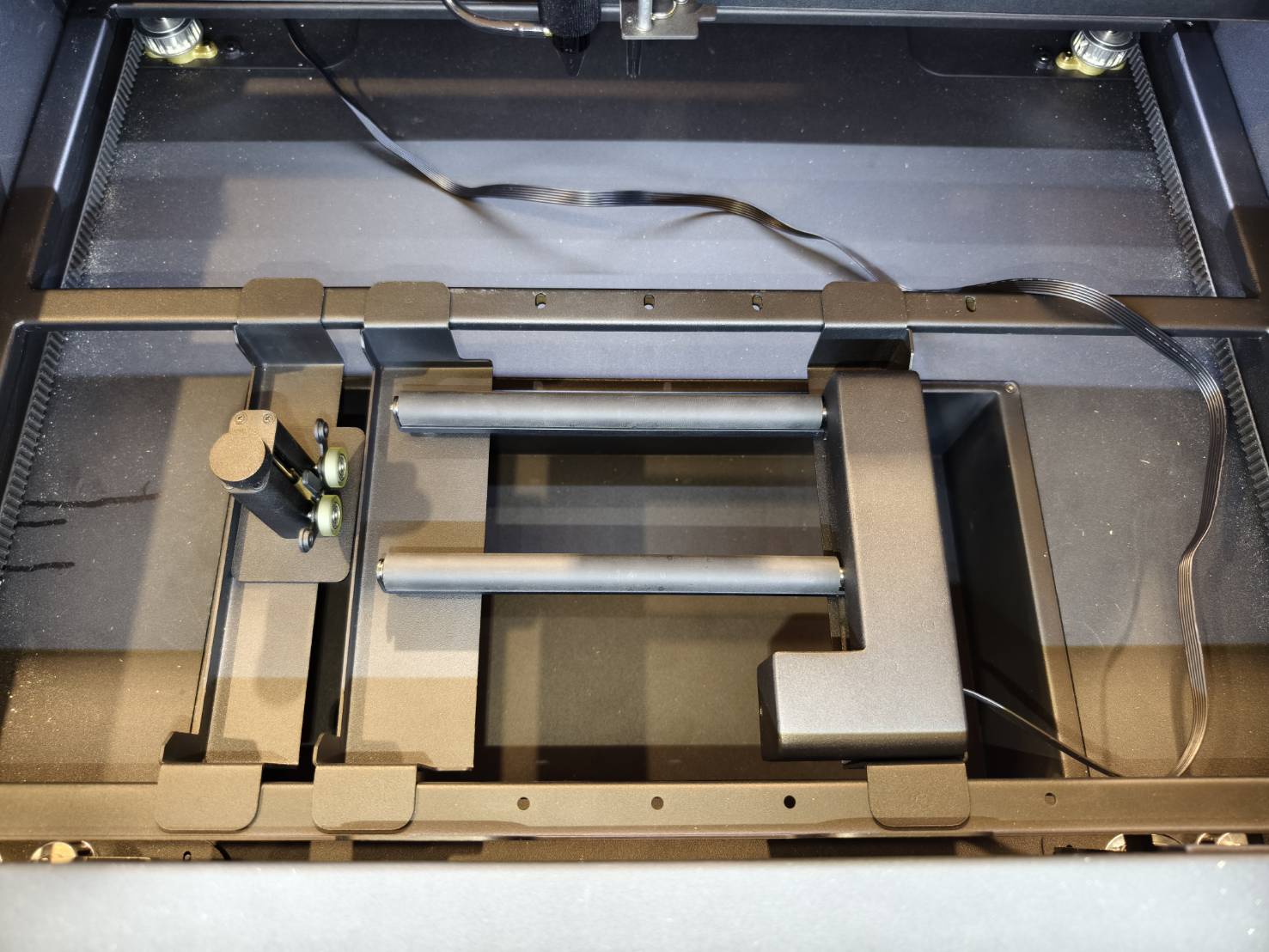

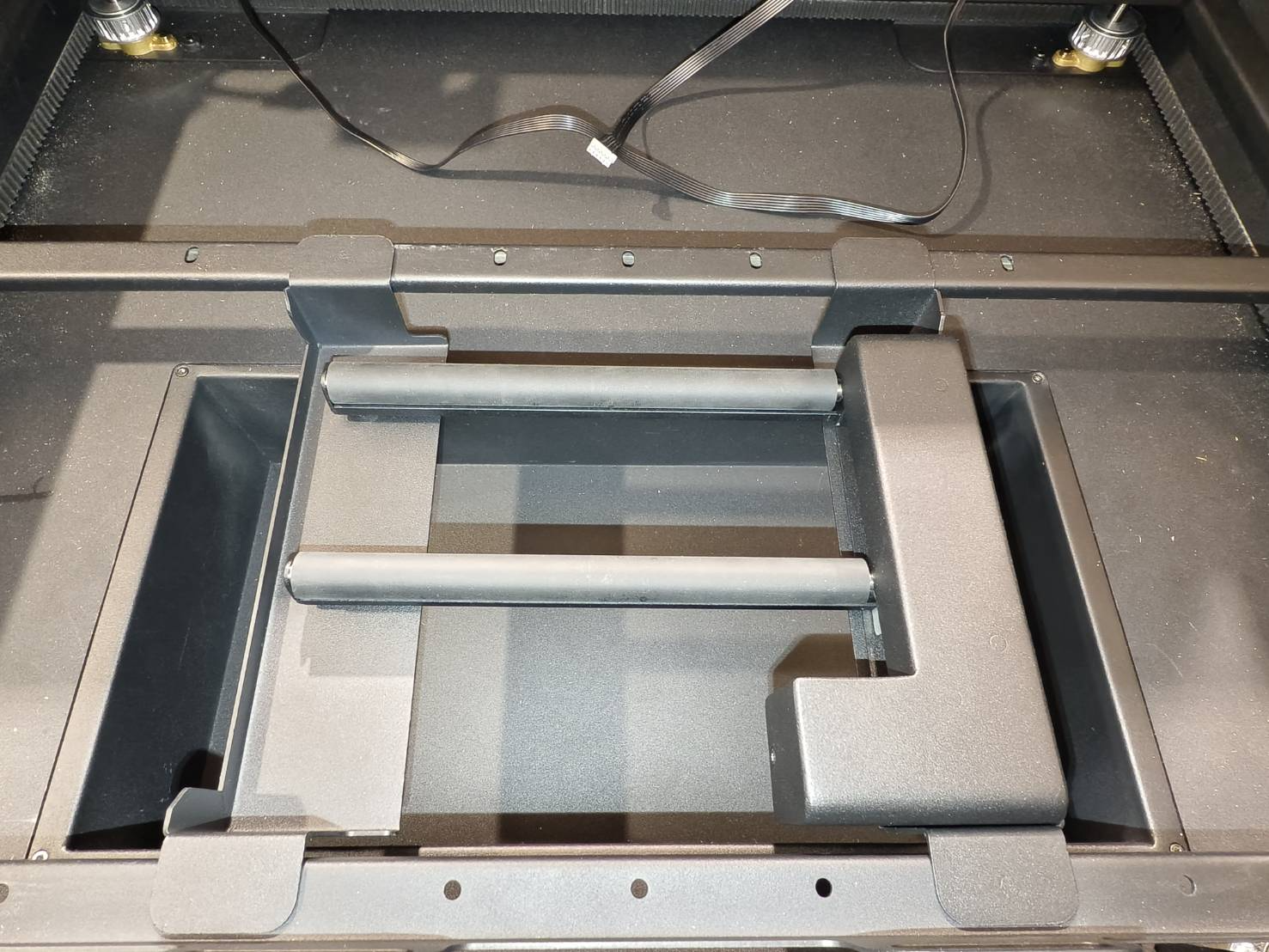

Col·loqueu el mòdul rotatori sobre els suports i connecteu el cable al dispositiu.
Assegureu-vos que l'alimentació estigui desconnectada. Connectar el cable amb la màquina encesa pot malmetre el mòdul rotatori.

A continuació, es mostra com ajustar els rodets del mòdul rotatori.
(Simplement mantingueu premut el botó de la dreta i els rodets es podran moure lliurement)

Pas 8

Engegueu la màquina i aneu a "Configuració del maquinari" per seleccionar el mode d'enfocament correcte.

Màquina >> Configuració de maquinari >> Pàgina següent >> Mode d'enfocament >> Seleccioneu el correcte

Pas 9

Col·loqueu el material al mòdul rotatori i anivelleu-lo si cal utilitzant el mòdul de suport.

Per a diferents formes, consulteu les guies següents, que contenen les instruccions per col·locar diferents objectes.

• Ador Rotary - Iniciar gravat - Pas 3
• HEXA - Guia d'instal·lació de Rotary 2.0 - 01:10 - 04:15

Pas 10

Realitzeu l'enfocament automàtic.
Si l'enfocament automàtic no funciona, consulteu l' article per al mètode d'enfocament manual.

Pas 11

• Activeu la llum làser vermella que sortirà de la punta de la boquilla.
  Si el làser vermell ja està activat, ometeu aquest pas.



• Màquina >> Configuració del maquinari >> Pàgina següent >> Llum vermella fixa >> ON


Pas 12

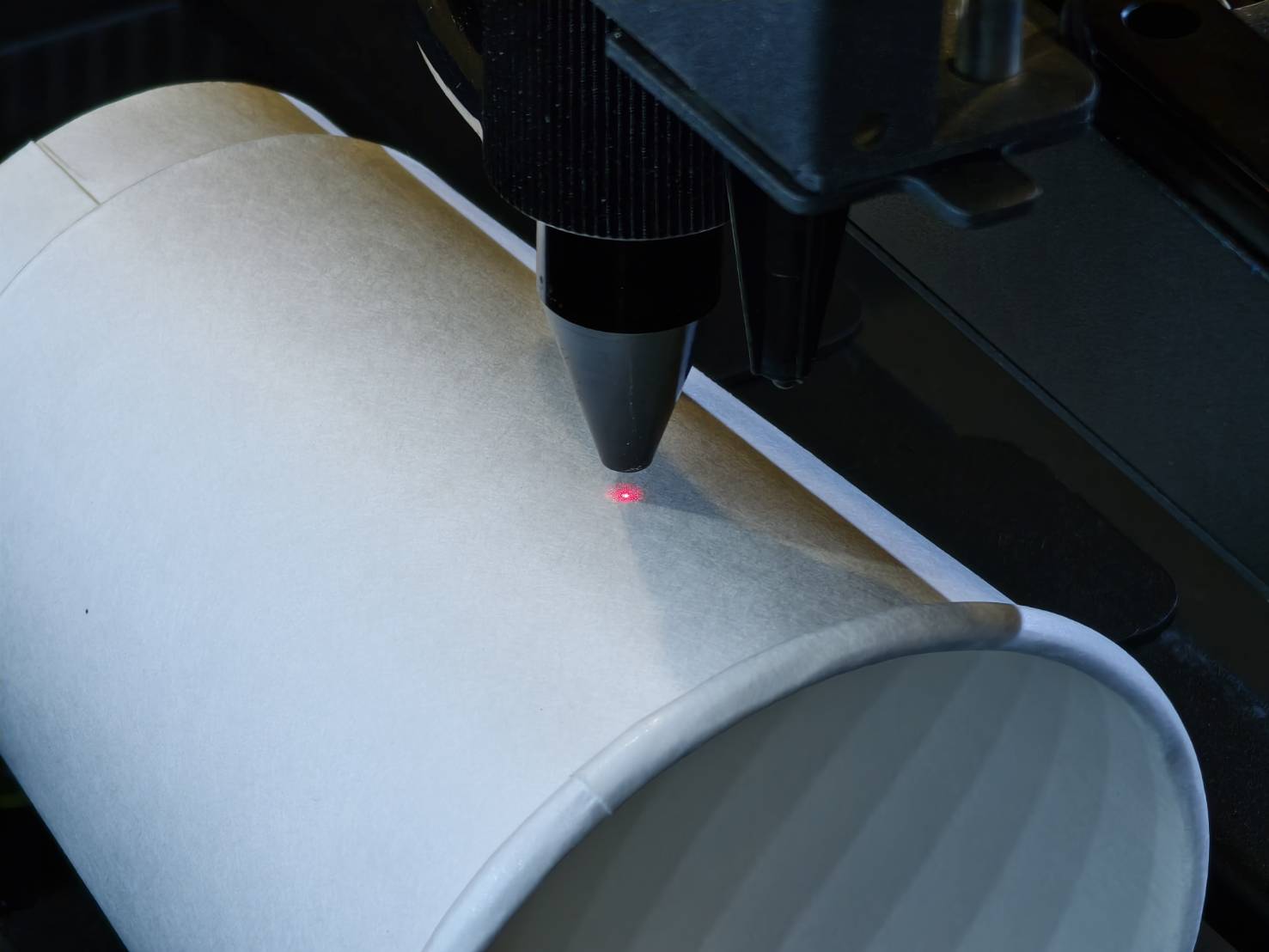

Moveu la punta de la boquilla al centre de l'àrea que voleu gravar.
El punt de llum vermella indica i determina la posició inicial.

Pas 13

Inicieu Beam Studio.

Pas 14

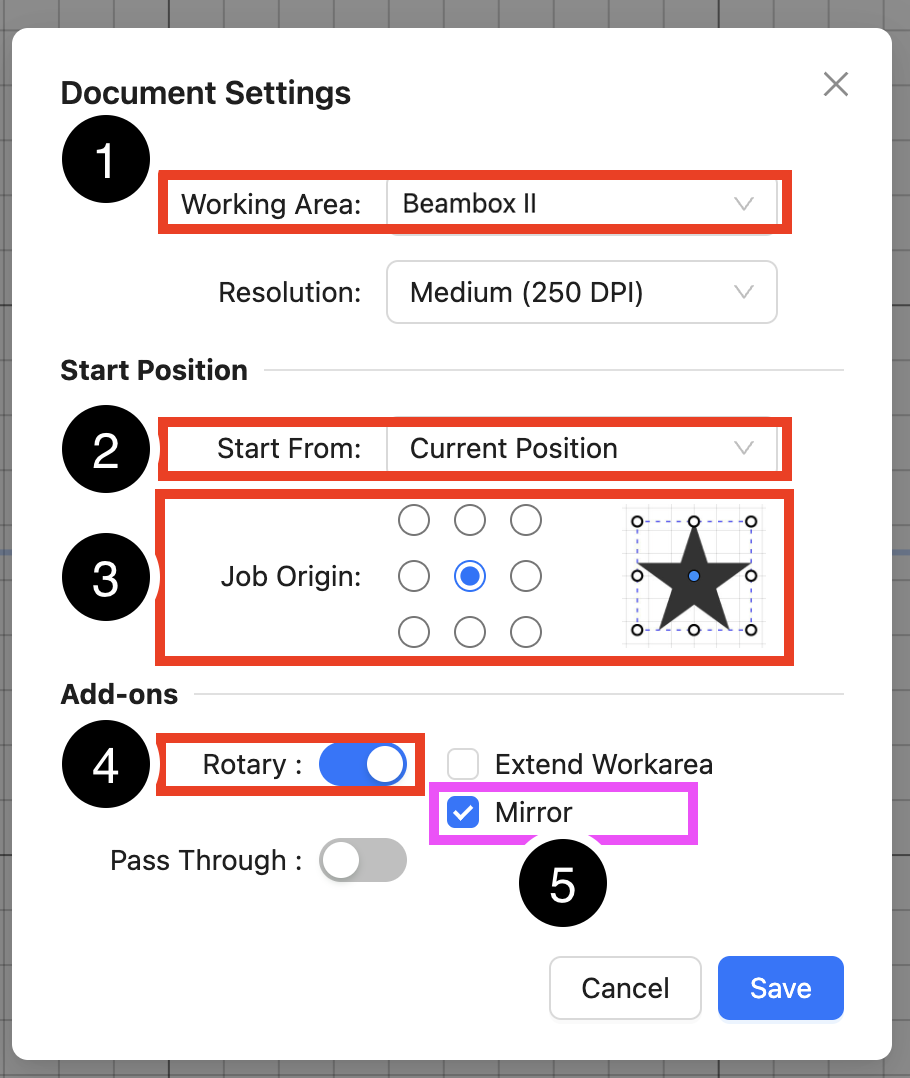

Ves a "Configuració del document" i fes els canvis.

1. Canvia l'Àrea de treball a "Beambox II". 2. Canvia l'opció Començar des de a "Posició actual". 3. Per a l'Origen del treball, selecciona "Centre".  4. Activa la funció Rotativa. 5. Per al Mirall, has d'activar la funció de mirall si el teu rotatori està invertit (Rodets a la dreta). Si no està invertit, deixa-la desactivada. (Només disponible per a Ador.)

Pas 15

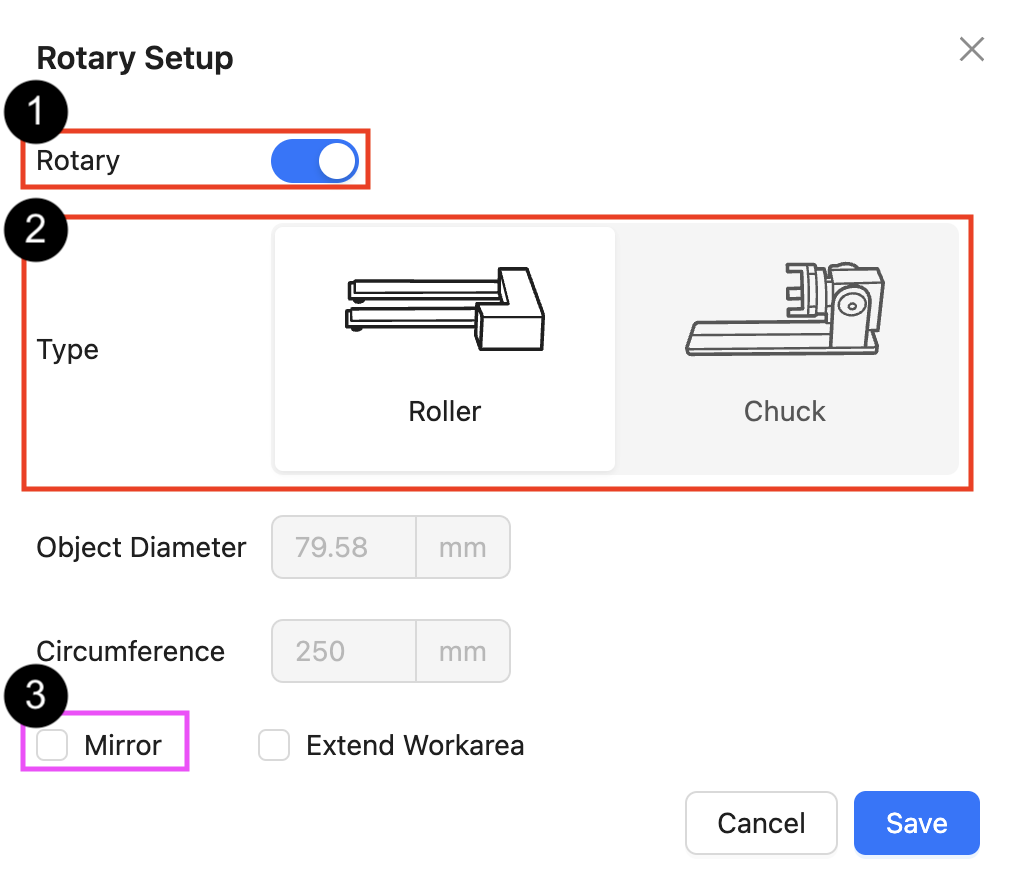

Ves a "Configuració del rotatori" i fes els canvis.

1. Assegura't que la funció Rotativa estigui activada.   2. Selecciona "Rodet" com a tipus.   3. Has d'activar la funció de mirall per al Mirall si el teu rotatori està invertit (Rodets a la dreta). Si no està invertit, deixa-la desactivada. (Només disponible per a Ador.)

Pas 16

Crea un objecte de gravat o importa'n un de propi.

Depenent del teu disseny, normalment es girarà 90 graus per coincidir amb la mateixa orientació del material.

Pas 17

Després de configurar el disseny, desplaça el centre del disseny a la línia blava.

Pas 18

Utilitza la funció "Executar marc" per veure la trajectòria del gravat.

Selecciona "Emmarcar" per veure el quadre delimitador del disseny o fitxer. Després de fer clic a "Iniciar", el capçal làser començarà a moure's, i la trajectòria de moviment indicarà l'àrea de gravat per a aquesta tasca. El punt d'inici és la posició actual de la tovera làser. La seva trajectòria dependrà de l'"Origen del treball" seleccionat al Pas. Quan se selecciona el centre, el punt d'inici s'establirà al centre del disseny. El centre s'utilitza normalment per a treballs rotatius. Pots moure el capçal làser per canviar l'àrea de gravat fins que la posició sigui acceptable.

⚠︎ Si observes alguna anomalia en el rang o la mida del gravat (escurçat o allargat), consulta el vídeo següent per ajustar la configuració de l'escala de rotació.

Pas 19

Un cop confirmada la posició de gravat, estableix els paràmetres correctes de velocitat i potència segons el material.

Pas 20

Tanca la porta i inicia la tasca.

Pas 21

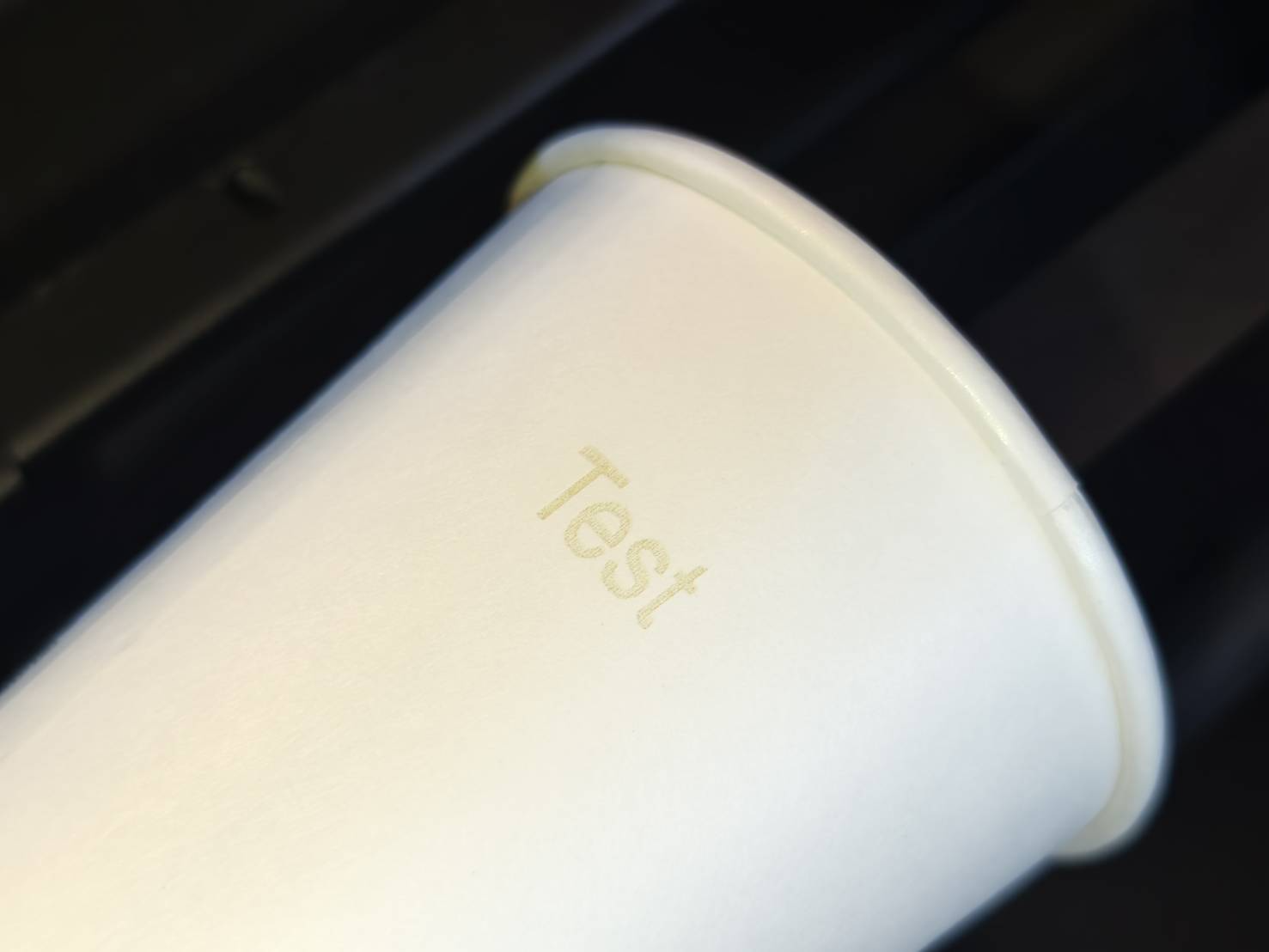

Comprova el resultat.
