Beambox II - Substitució de la font d'alimentació (PSU) del làser

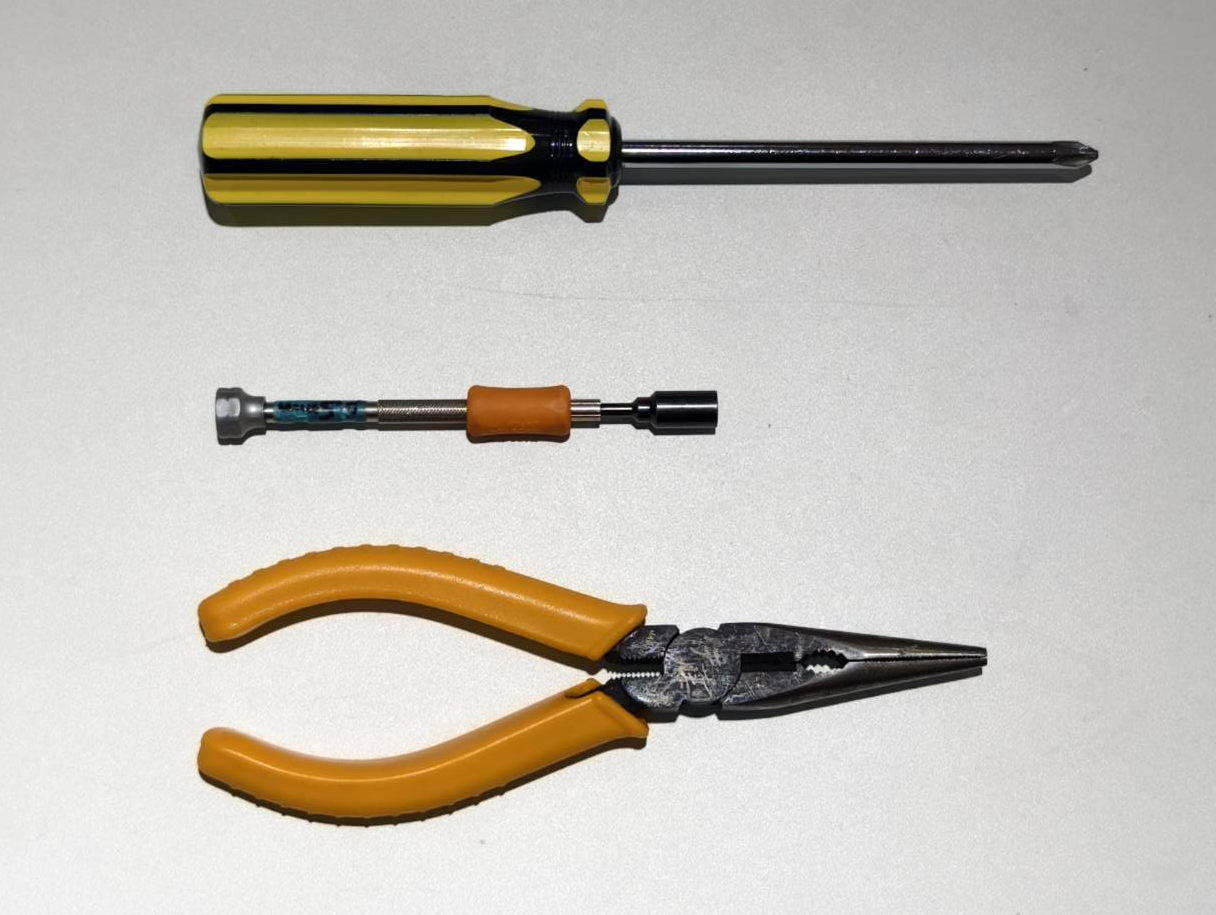

Eines

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

Feu servir un tornavís per treure els cargols de la part posterior de la màquina i, a continuació, obriu la tapa posterior.

Pas 3

• Desconnecteu els cables del tub làser i de la font d'alimentació del làser.

• Introduïu el cable de la font d'alimentació del làser pel forat.


• Tanqueu la tapa posterior


Pas 4

Obriu la tapa lateral per veure l'interior de la màquina.

• Utilitzeu un tornavís Phillips per obrir la tapa.



Pas 5

Desconnecteu tots els cables.

Pas 6

Utilitzeu una clau de tub o una clau anglesa de 5,5 mm per treure les dues femelles i guardeu-les en un lloc segur per utilitzar-les més endavant.

Pas 7

Afluixeu la femella superior dreta. No cal treure aquest cargol completament.

Pas 8

Traieu la font d'alimentació i col·loqueu-la a part.

Pas 9

Afluixeu la femella inferior dreta. No cal treure aquest cargol completament.

Pas 10

Després d'afluixar l'última femella, hauríeu de poder retirar la font d'alimentació.

Pas 11

• Comproveu si la vostra nova font d'alimentació del làser té aquest petit pont instal·lat.
  Si la vostra nova font d'alimentació no en té, retireu el pont de l'antiga i instal·leu-lo a la nova font d'alimentació.

• Pengeu la nova font d'alimentació del làser als espàrrecs.

Pas 12

Estrenyeu les femelles superior dreta i inferior dreta.

Pas 13

Torneu a instal·lar la femella inferior esquerra.

Pas 14

• Torneu a instal·lar la femella superior esquerra.




• Si us resulta difícil instal·lar aquesta femella, podeu utilitzar unes alicates per intentar estrènyer-la.


• Si no es pot estrènyer o fixar, podeu ometre aquesta femella o deixar-la penjada a l'espàrrec.


Pas 15

• Torneu a connectar els cables.



• Assegureu-vos que el voltatge estigui ajustat a la font de tensió corresponent al vostre país o entorn.
  (Si no ho sabeu, podeu consultar Wikipedia)


  115V	230V

• Tanqueu la tapa lateral i cargoleu el cargol.


Pas 16

• Extraieu el cable de la nova font d'alimentació a través del forat i desplaceu-lo cap al costat de la tapa posterior.

• Reconnecteu els cables del tub làser i de la font d'alimentació del làser.

• Tanqueu la tapa posterior i cargoleu el cargol.
