Beambox II - Substitució de l'interruptor basculant

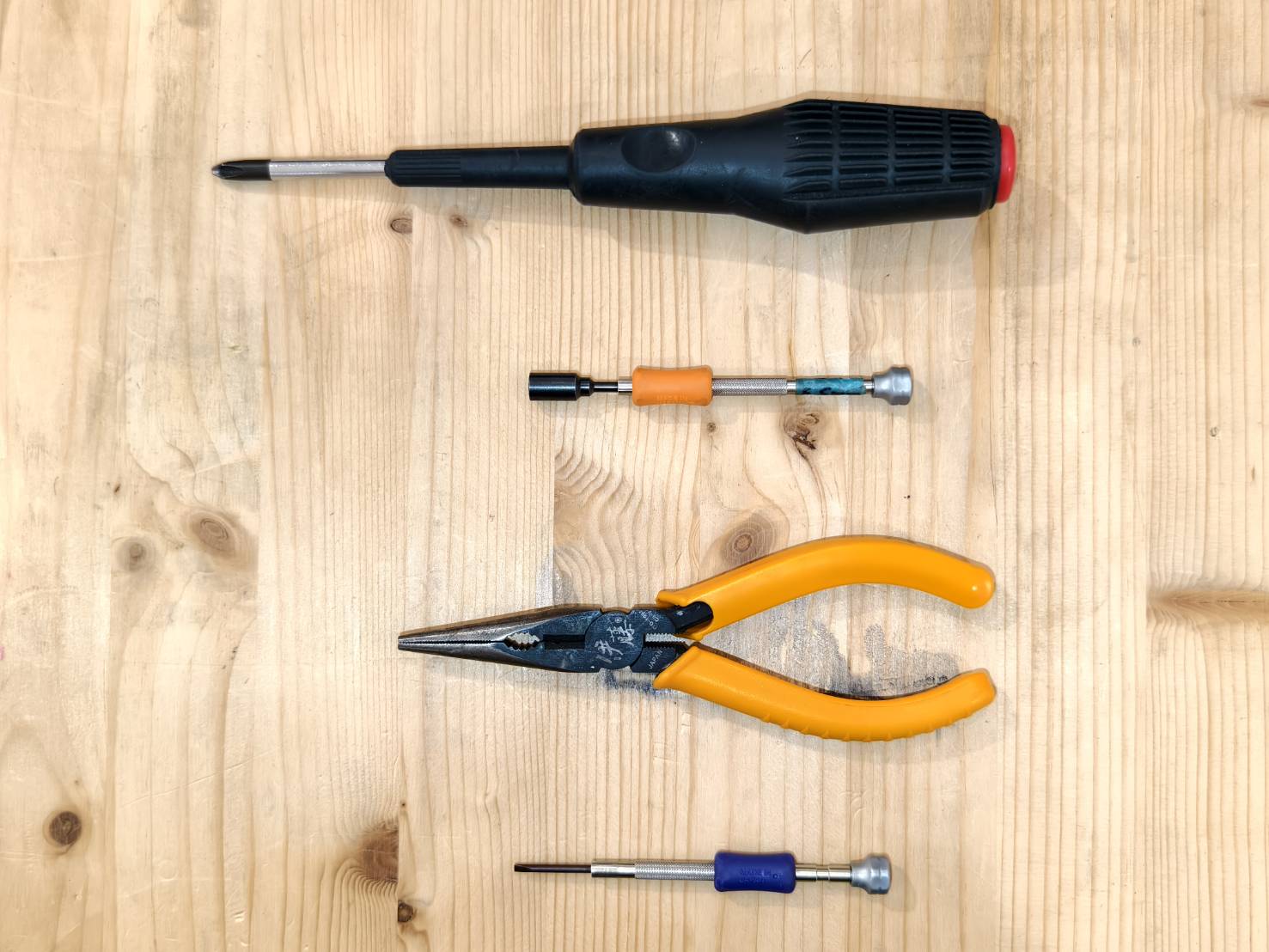

Eines

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

Feu servir un tornavís per treure els cargols de la part posterior de la màquina i, a continuació, obriu la tapa posterior.

Pas 3

• Desconnecteu els cables del tub làser i de la font d'alimentació làser.


• Introduïu el cable de la font d'alimentació làser pel forat.



• Tanqueu la tapa posterior


Pas 4

Obriu la tapa lateral per veure l'interior de la màquina.

• Feu servir un tornavís d'estrella per obrir la tapa.



Pas 5

Desconnecteu els cables.

Pas 6

Utilitzeu una clau de tub de 5,5 mm o una clau anglesa per treure les dues femelles i guardeu-les per a un ús posterior.

Pas 7

Afluixeu la femella superior dreta. No cal treure aquest cargol.

Pas 8

Traieu la font d'alimentació i col·loqueu-la a part.

Pas 9

Afluixeu la femella inferior dreta. No cal treure aquest cargol.

Pas 10

Després d'afluixar l'última femella, hauríeu de poder extreure la font d'alimentació. Guardeu-la en un lloc segur per al muntatge posterior.

Pas 11

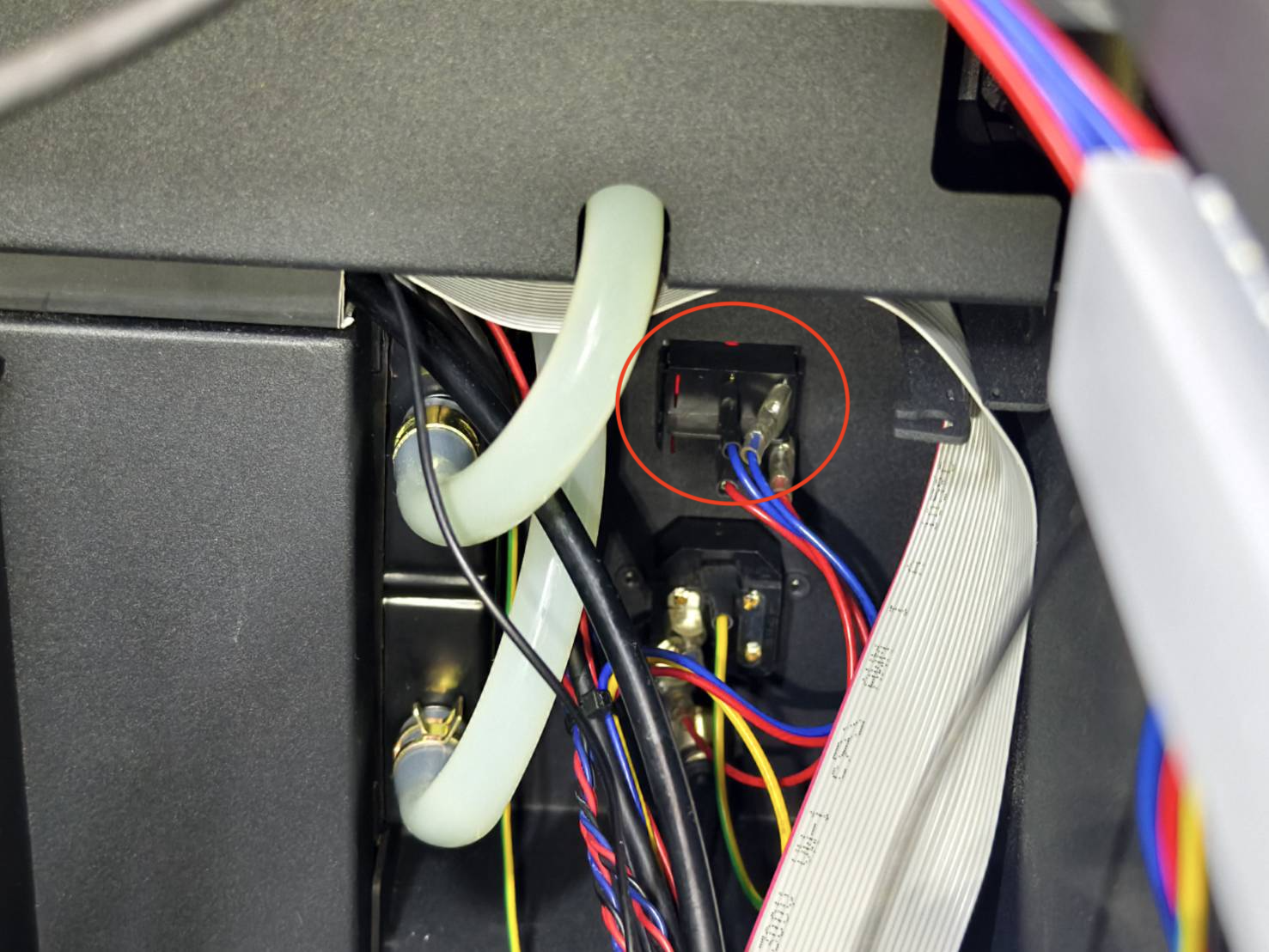

Localitzeu la part posterior de l'interruptor basculant dins de la màquina.

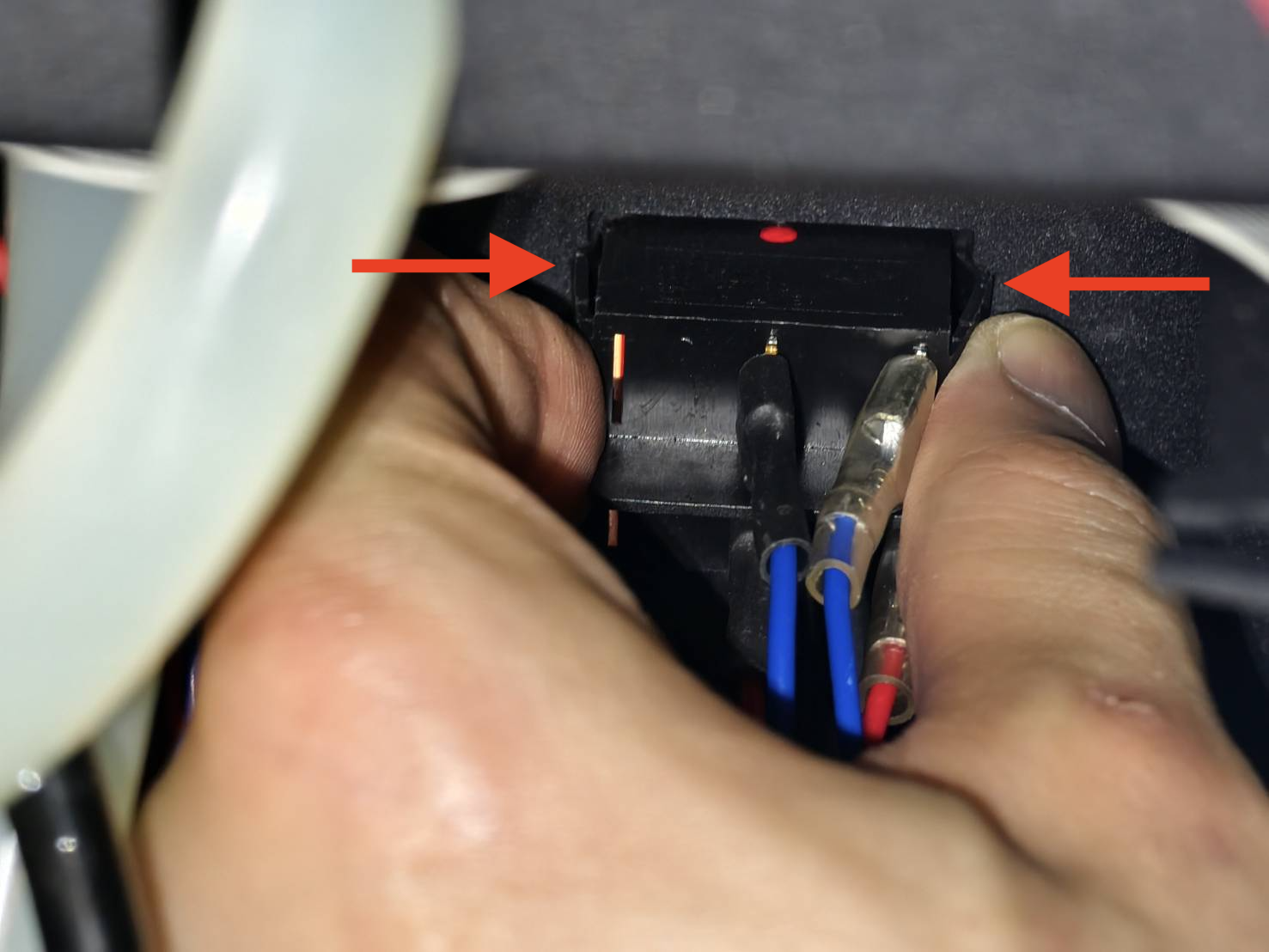

Intenteu empènyer una mica l'interruptor cap a fora. Heu de prémer els costats de l'interruptor amb els dits; després podreu empènyer-lo i moure'l.

Pas 12

Mentre empenyeu l'interruptor cap a fora amb una mà, utilitzeu un tornavís pla amb l'altra mà per fer-lo sortir.

Pas 13

Feu fotografies per assegurar la posició de cada cable.

Pas 14

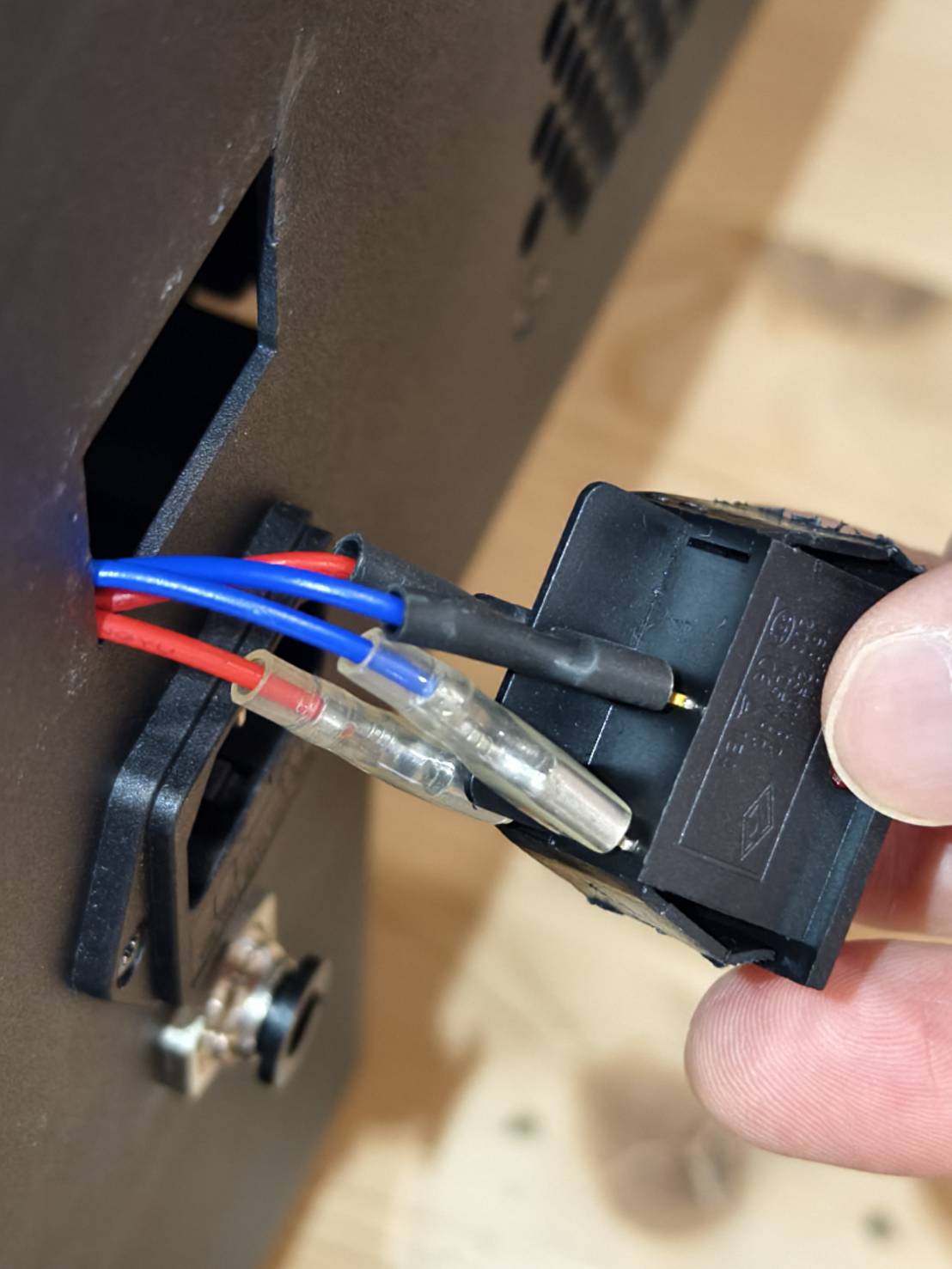

Desconnecteu els cables de l'interruptor.

Pas 15

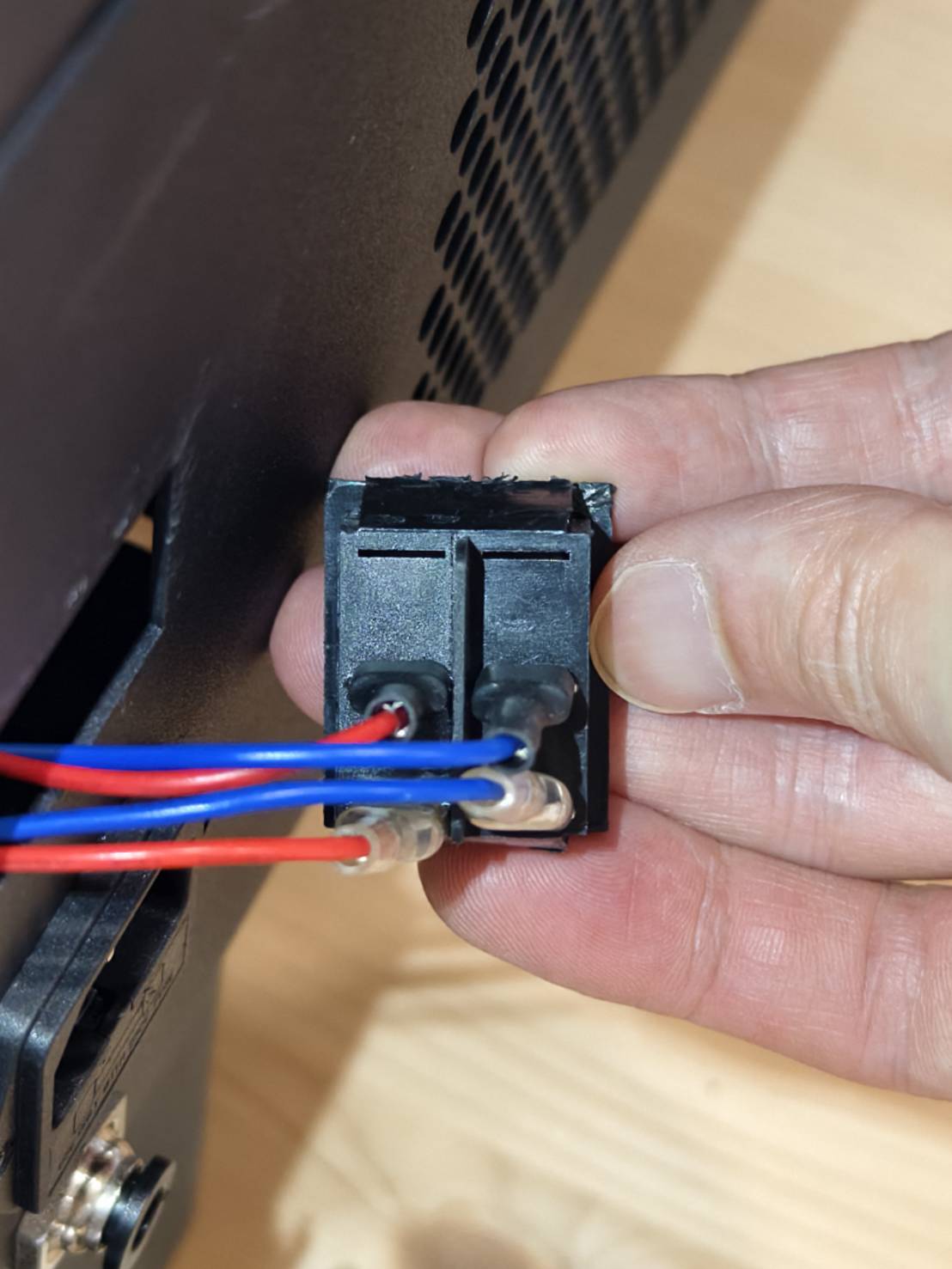

Connecteu els cables al nou interruptor.

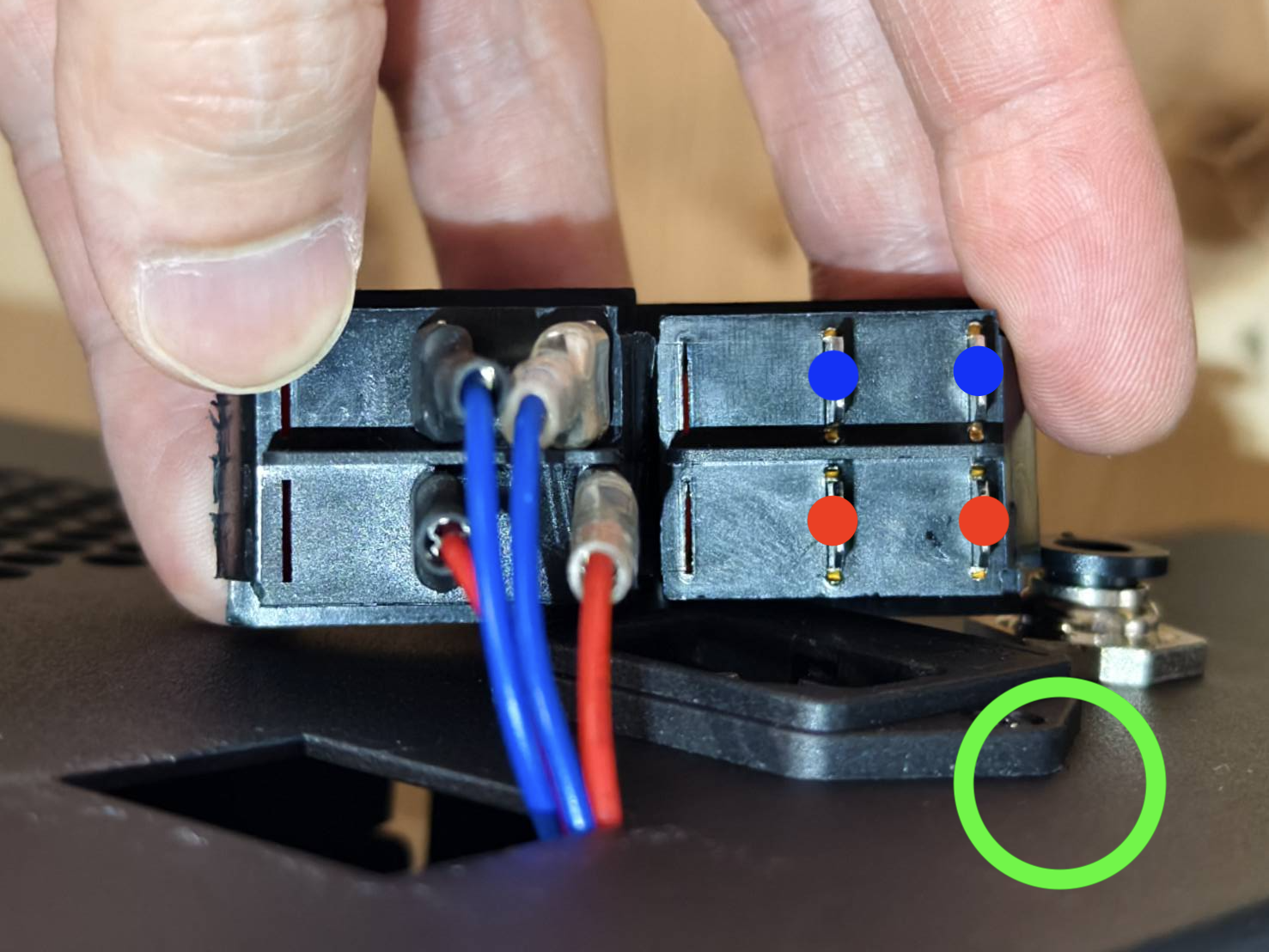

Assegureu-vos que els cables estiguin en les posicions correctes, com es mostra a la imatge següent o podeu consultar les fotografies fetes al Pas 13.

Pas 16

Inseriu l'interruptor al forat.

Pas 17

Torneu a penjar la font d'alimentació del làser als suports.

Pas 18

Estrenyeu les femelles superior dreta i inferior dreta.
