Beambox II i HEXA RF - Substitució de la sonda d'autoenfocament i el cable

Eines

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

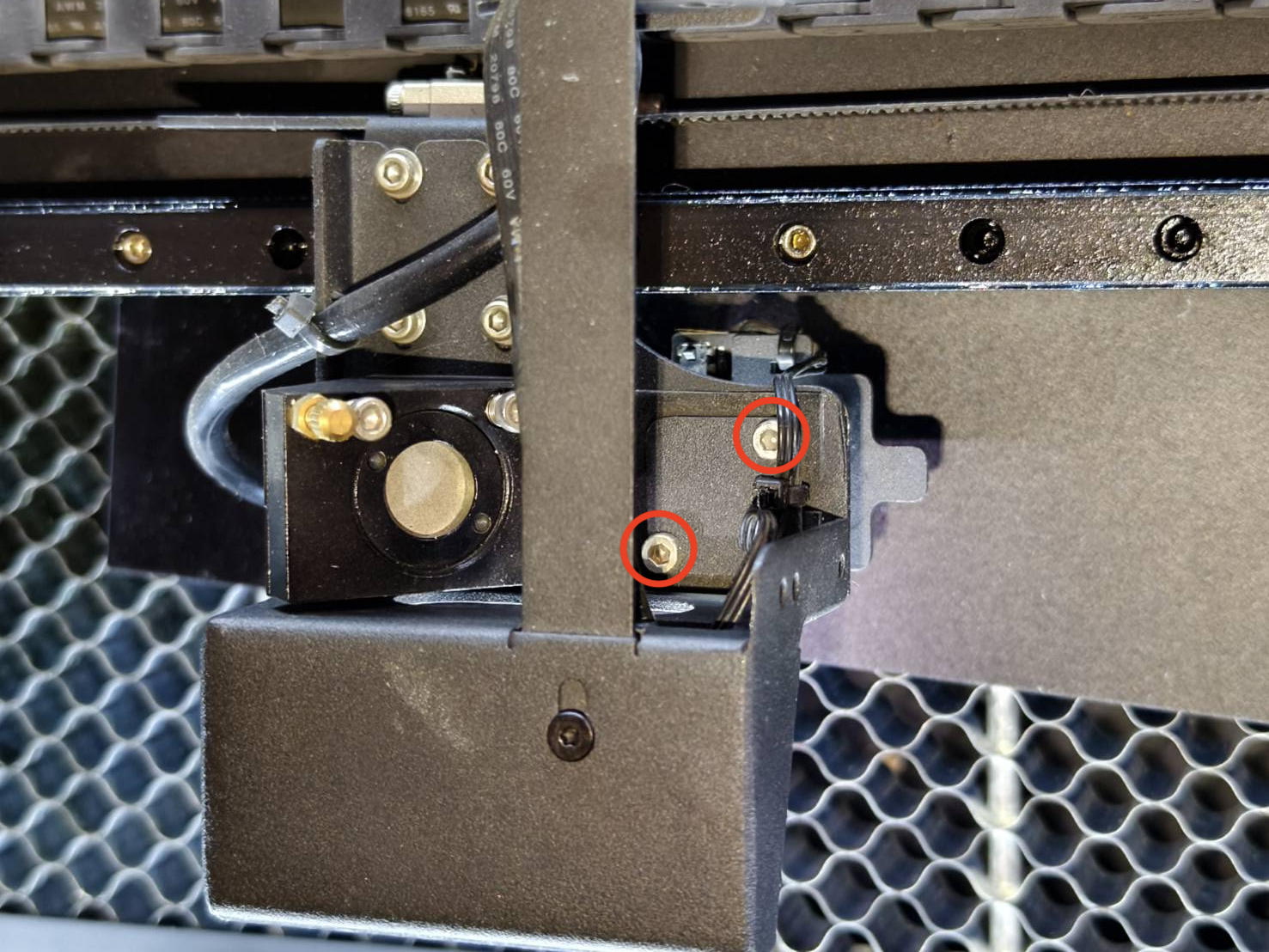

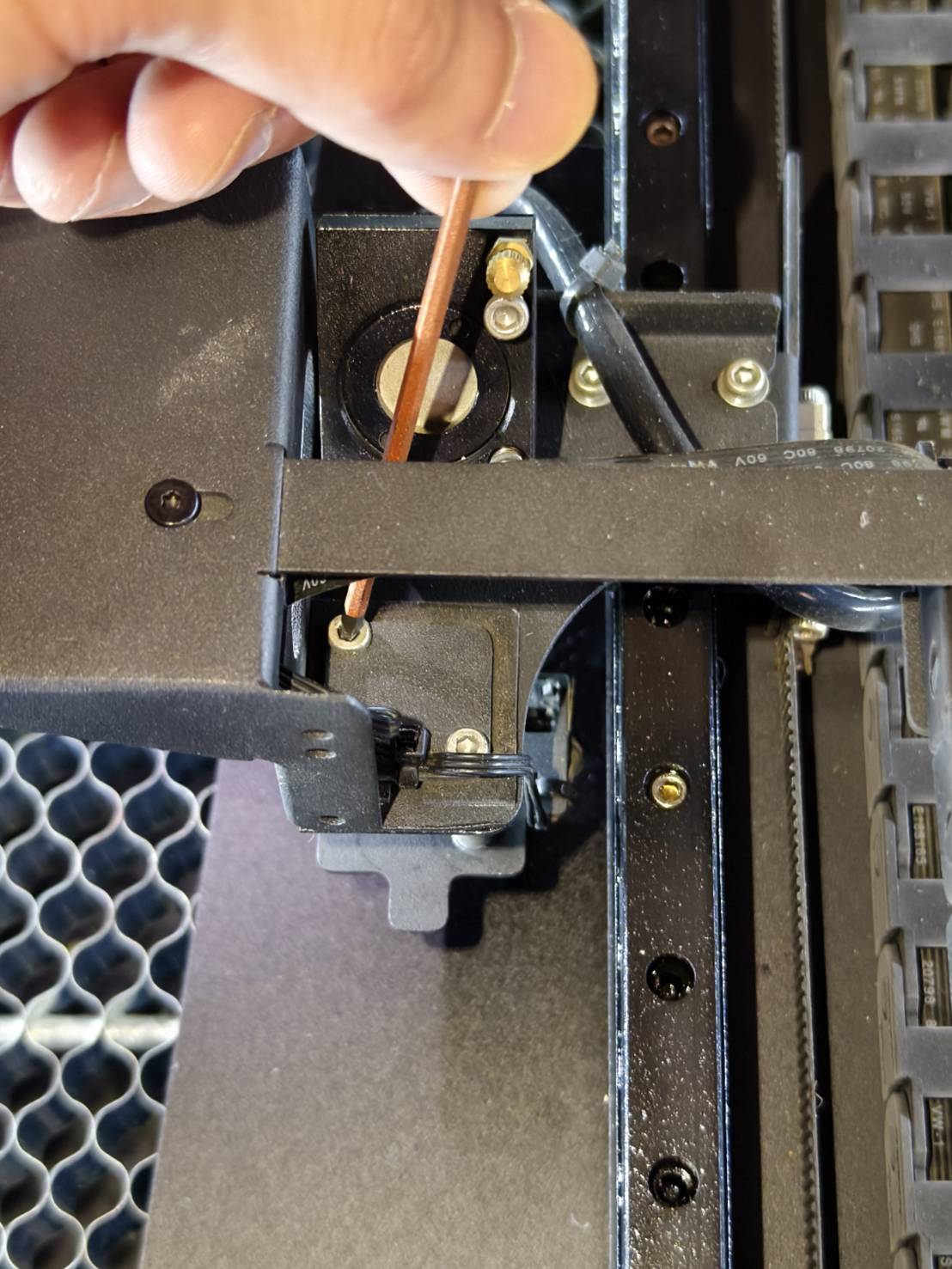

• Obriu la coberta de la porta per desenroscar aquests cargols. (hexagonal de 2,5 mm x 2 unitats)

Beambox II	HEXA RF

• El conjunt del sensor d'autoenfocament es pot desmuntar del sistema.
  Conserveu els cargols de manera segura per a un ús posterior.


Pas 3

Desconnecteu els cables de la placa.

Nota: Si només necessiteu substituir la sonda d'autoenfocament, aneu directament al Pas 5.


Pas 4

Talleu les brides de cable si n'hi ha.

Pas 5

Desconnecteu el cable de la placa.

Pas 6

Desenrosqueu els cargols per retirar la placa i la sonda.

Nota: Si només heu de substituir el cable, passeu directament al Pas 9.

Pas 7

Instal·leu la nova placa i sonda.
Assegureu-vos que l'ordre i l'orientació siguin correctes, com es mostra a les imatges següents.

• El suport es col·locarà dins de la coberta.


• La sonda i la coberta es col·locaran a la placa d'aquesta manera.




• Fixeu el conjunt a la placa.



Pas 8

Comproveu si la sonda s'ha instal·lat correctament.
Premeu la sonda amb el dit. La sonda hauria de poder empènyer-se cap amunt, com es mostra al vídeo.
(Si la vostra sonda no s'empeny cap amunt, repetiu el procés.) Pas 7.)

Pas 9

Torneu a connectar el cable o connecteu el cable nou.

Pas 10

Inseriu els dos eixos del conjunt del sensor d'autoenfocament a les obertures situades sota el conjunt del capçal làser. (Assegureu-vos que la nansa estigui al costat dret.)

Pas 11

Pas 12

Fixeu el conjunt del sensor d'autoenfocament amb la seva placa superior.

Fixeu el conjunt del sensor d'autoenfocament amb la seva placa superior.
