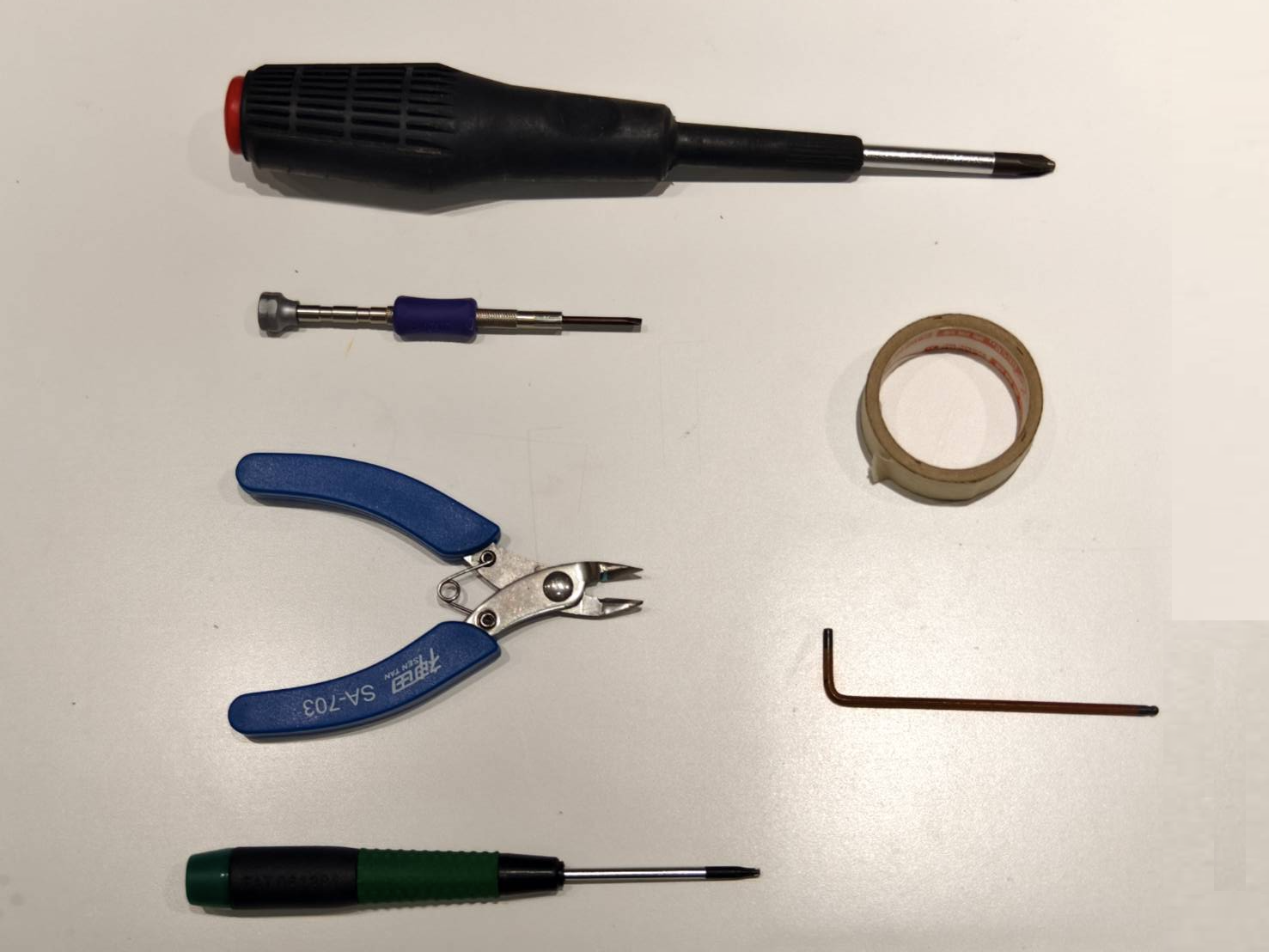

Eines

1	Tornavís Phillips
2	Tornavís pla (petit)
3	Alicates de tall
4	Cinta adhesiva
5	Tornavís Torx T8
6	Clau Allen de 2,5 mm
7	Llanterna (opcional)

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

Obriu la tapa lateral per veure l'interior de la màquina.

Feu servir un tornavís Phillips per obrir la tapa.

Obriu la tapa de la bomba d'aigua amb el tornavís Torx.

Pas 3

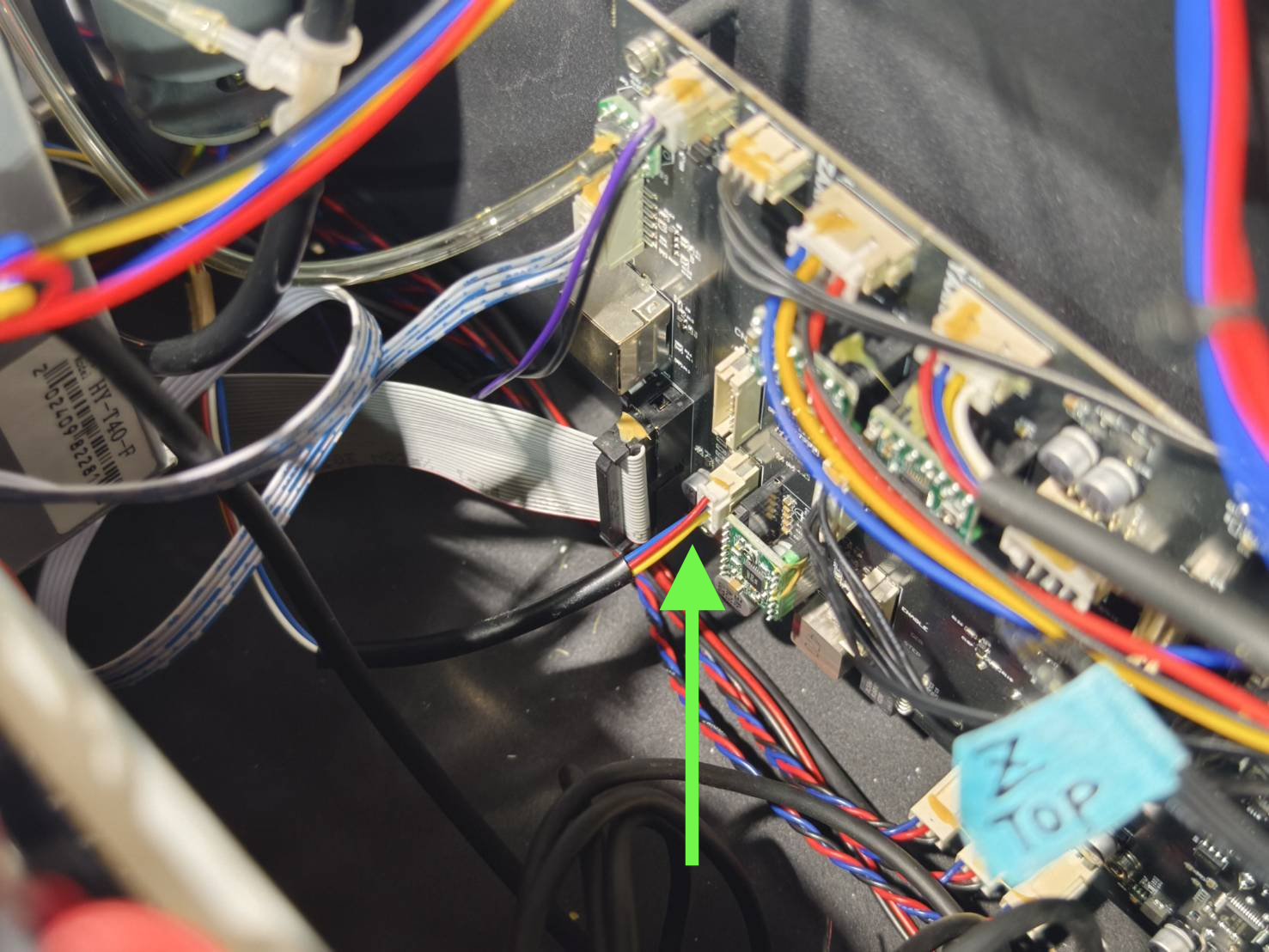

Desconnecteu el cable del motor de l'eix X de la placa base. (També podeu consultar el diagrama.)

Pas 4

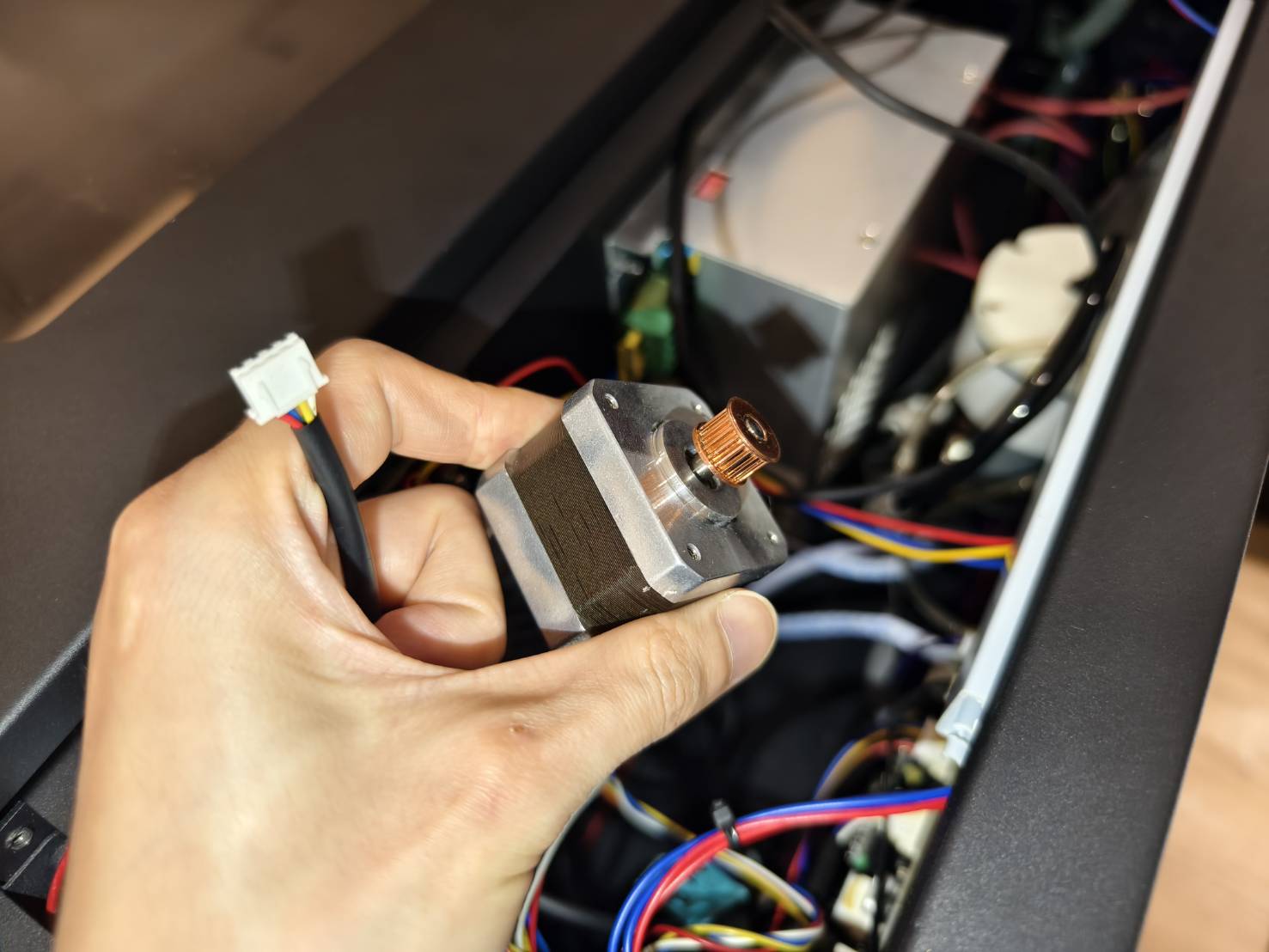

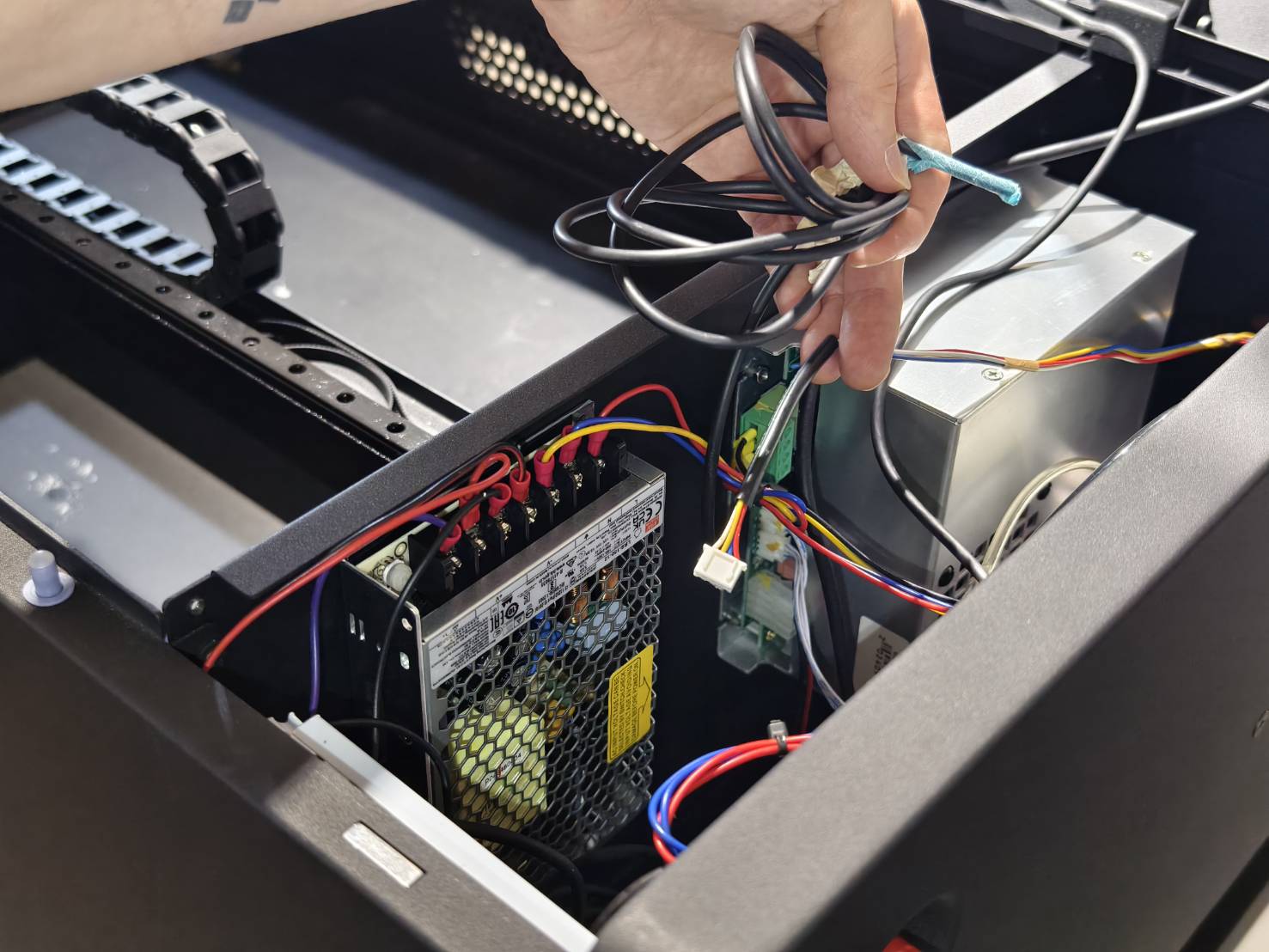

Proveu el nou cable del motor de l'eix X connectant-lo a la placa base amb la màquina apagada.
A continuació, engegueu la màquina per provar el retorn a l'origen.
Un cop la màquina torni a l'origen, el capçal làser es mourà primer cap amunt i, després, el nou motor hauria de girar en "sentit antihorari".

Nota:
Si el nou motor no es mou o gira en "sentit horari", apagueu la màquina, reconnecteu el cable, reinicieu-la i torneu a provar.
Si el nou motor encara no funciona correctament, contacteu amb el servei d'atenció al client.

Pas 5

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 6

Retireu el nou motor del sistema.

Pas 7

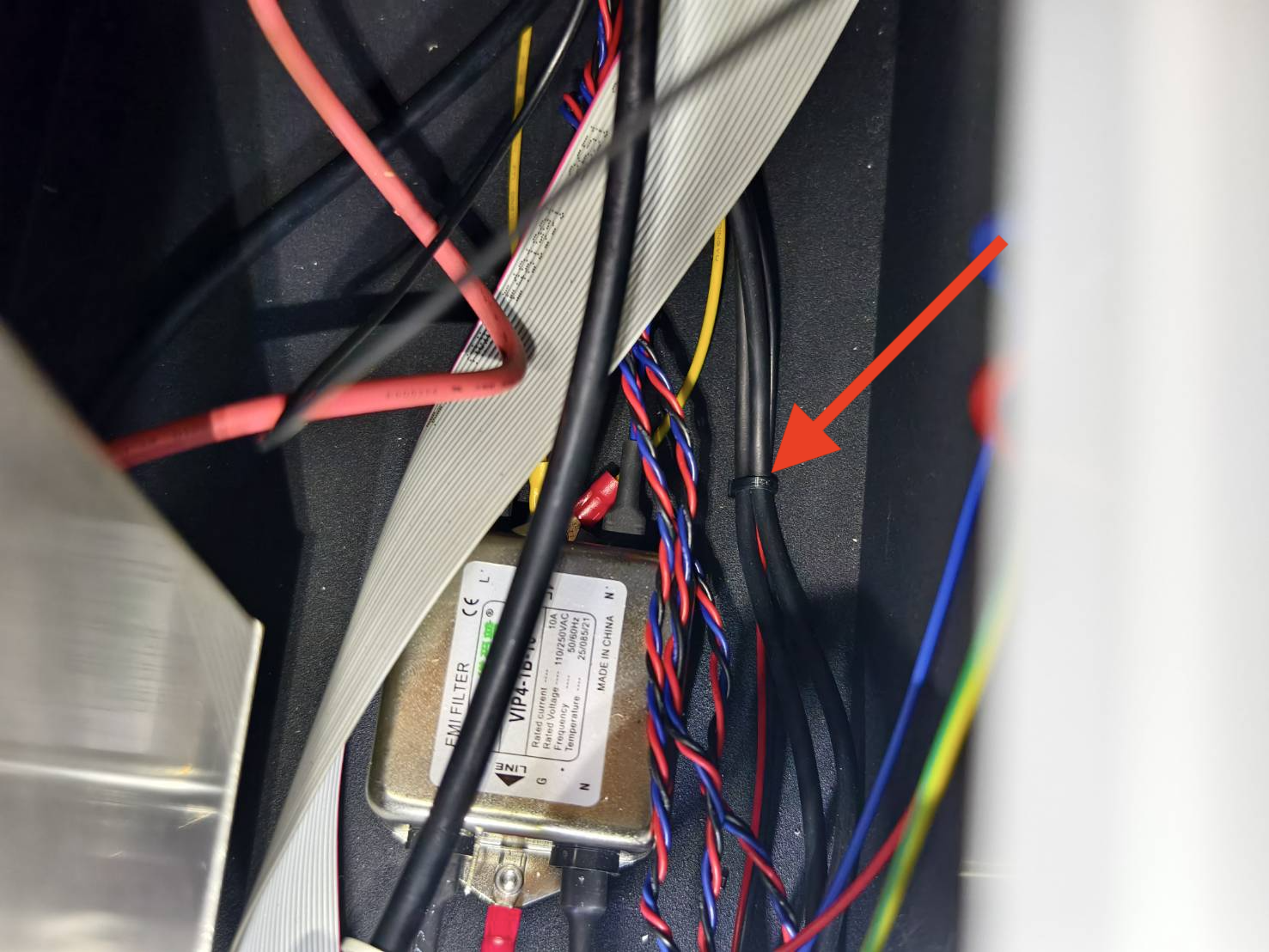

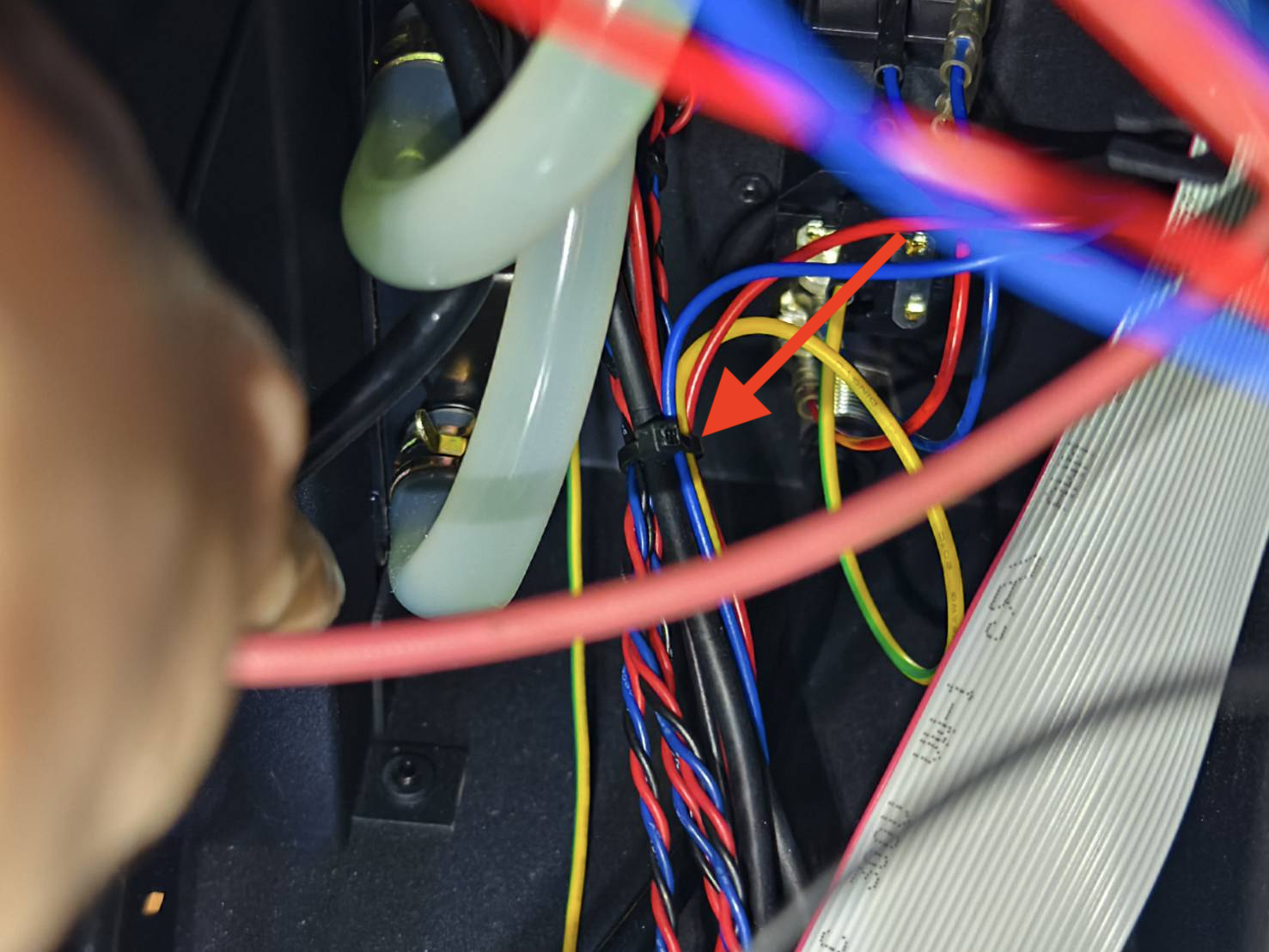

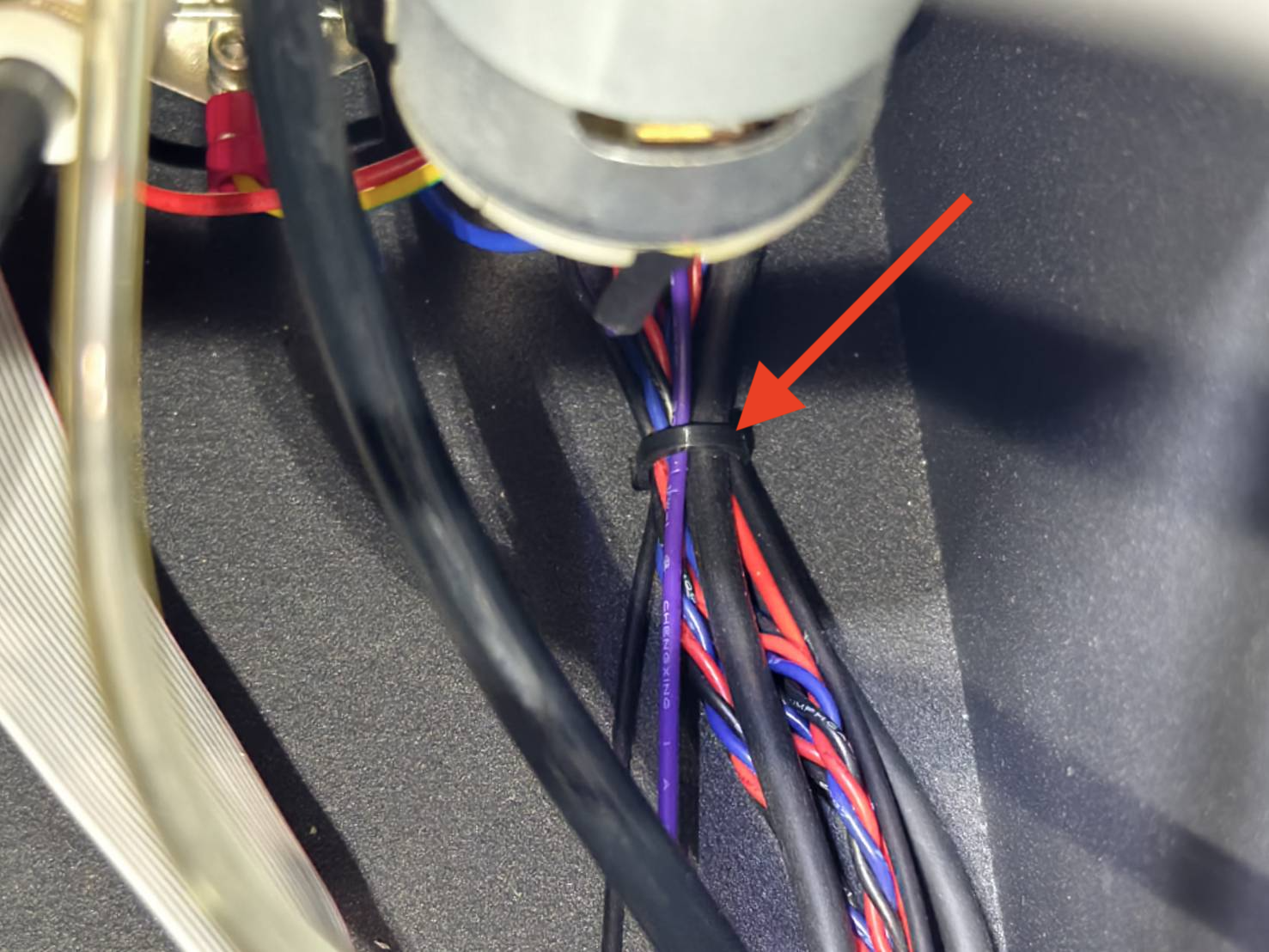

Talleu les brides del costat de la placa base. En aquest exemple, n'hi ha 3. Podria haver-n'hi més segons la màquina que tingueu. L'objectiu és tallar les brides que subjecten el cable del motor de l'eix X.

Pas 8

Afluixeu els dos cargols de mà del suport de la politja blanca del costat dret, i es podrà treure la corretja del motor de l'eix X.
(No cal treure els cargols completament. N'hi ha prou amb afluixar-los fins al final.
L'objectiu és afluixar la corretja perquè es pugui desmuntar del motor de l'eix X.)

Pas 9

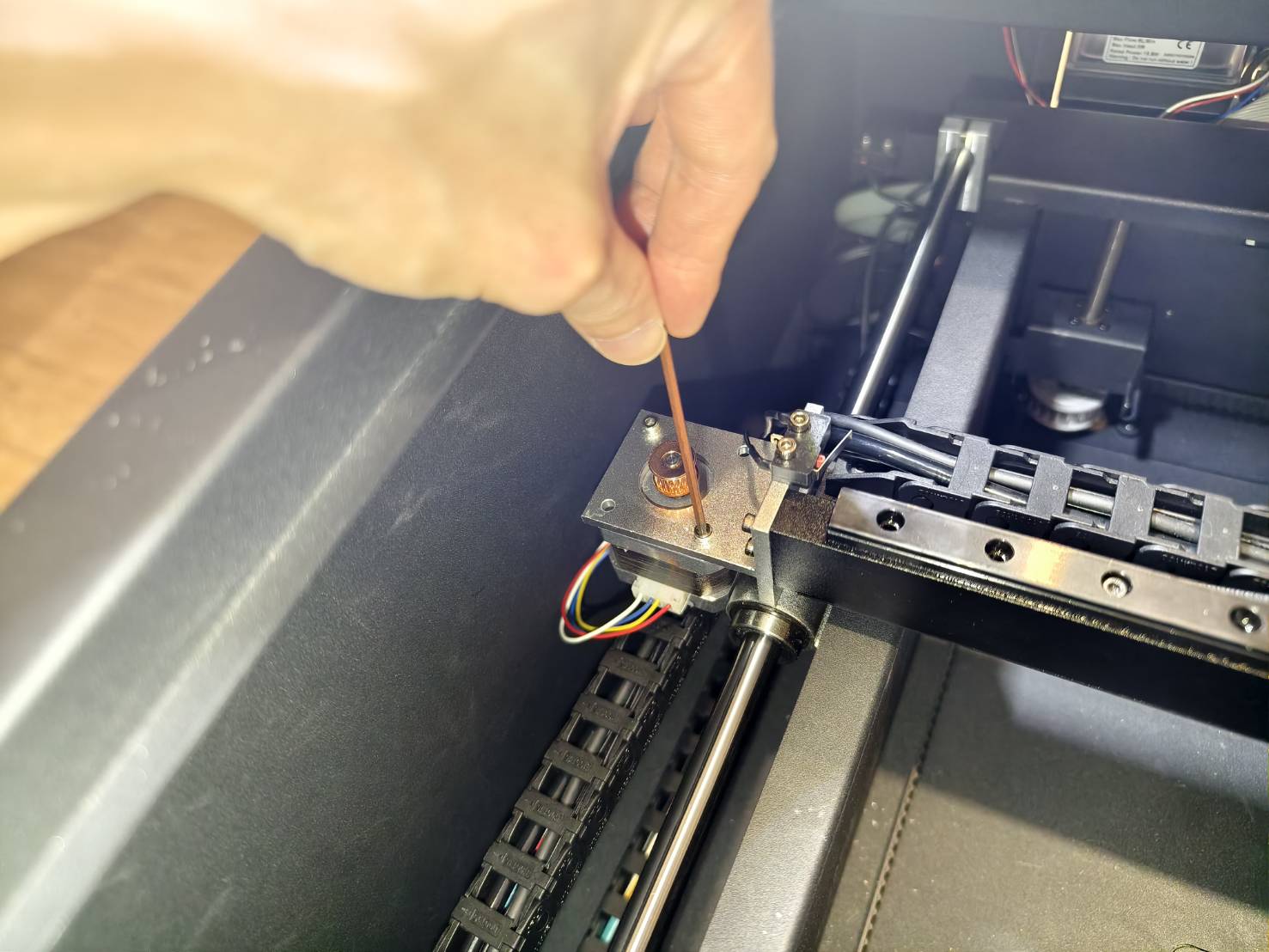

Desmunteu el motor de l'eix X desenroscant els quatre cargols hexagonals.

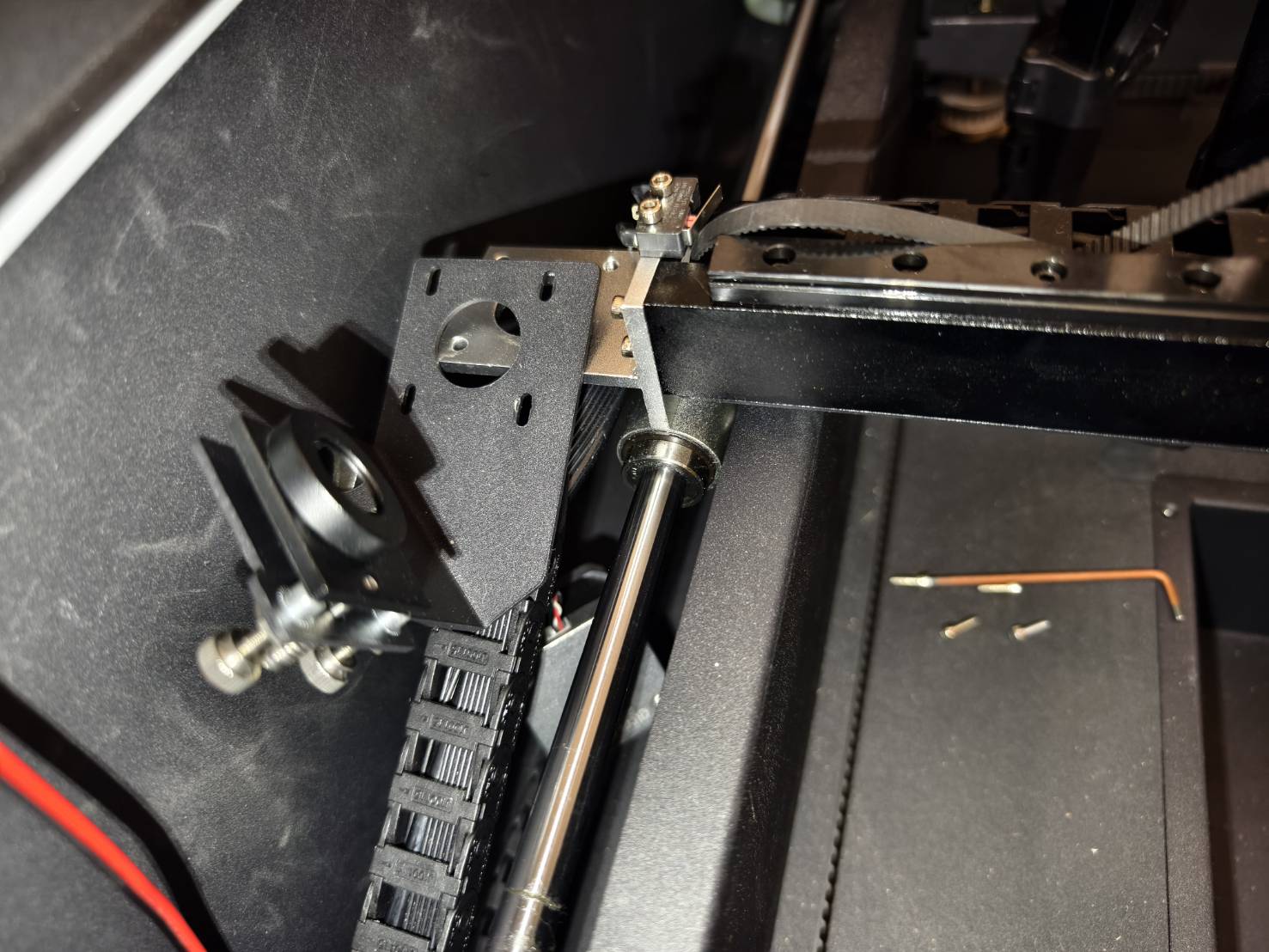

El motor i el conjunt del segon mirall quedaran desmuntats.

Podeu deixar-los així.

Pas 9

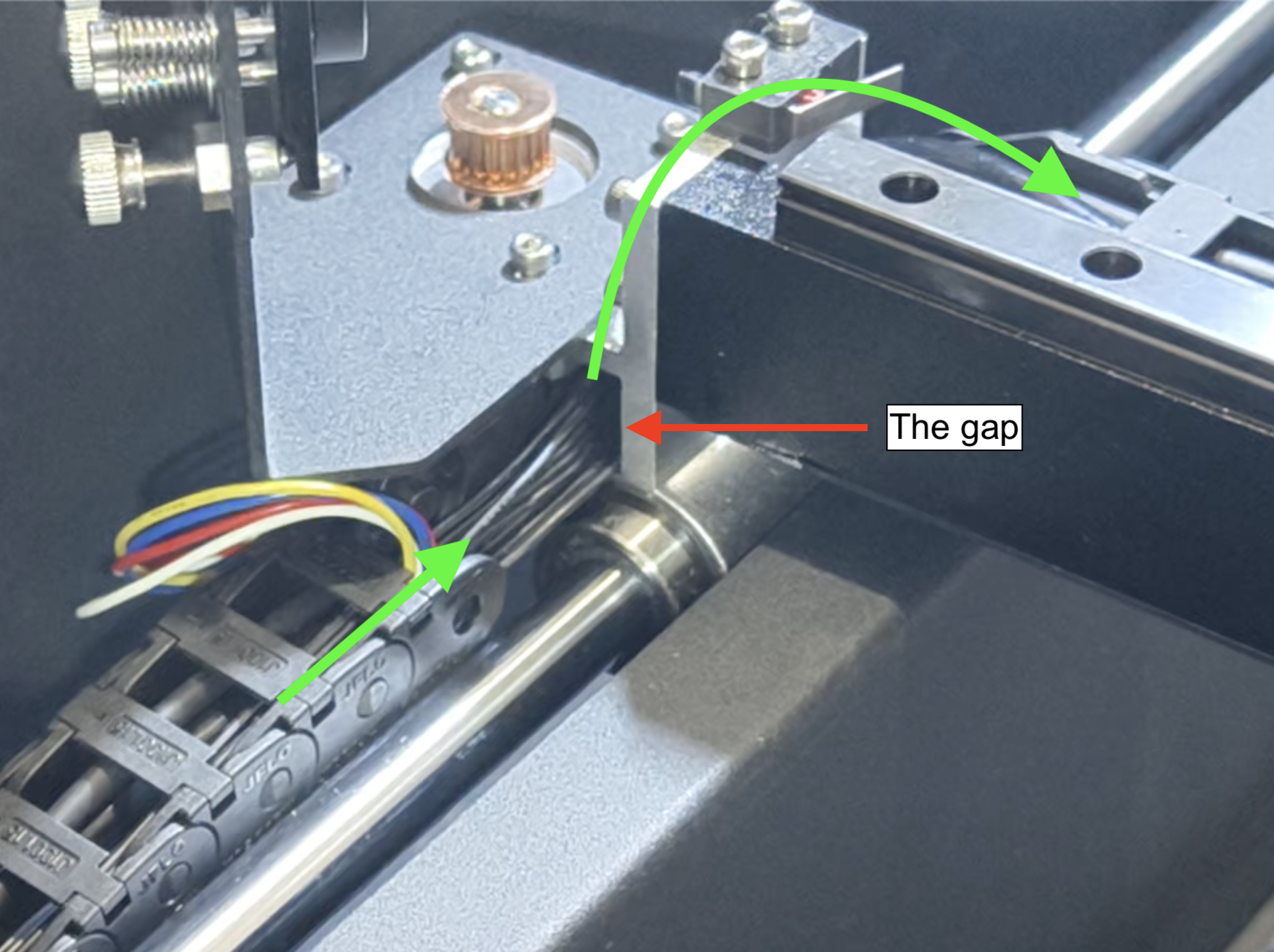

Desconnecteu la unió de la cadena de cables que està connectada a sota del suport del segon mirall.
Després es pot treure el suport del segon mirall. Guardeu-lo en un lloc segur per al muntatge posterior.

Pas 10

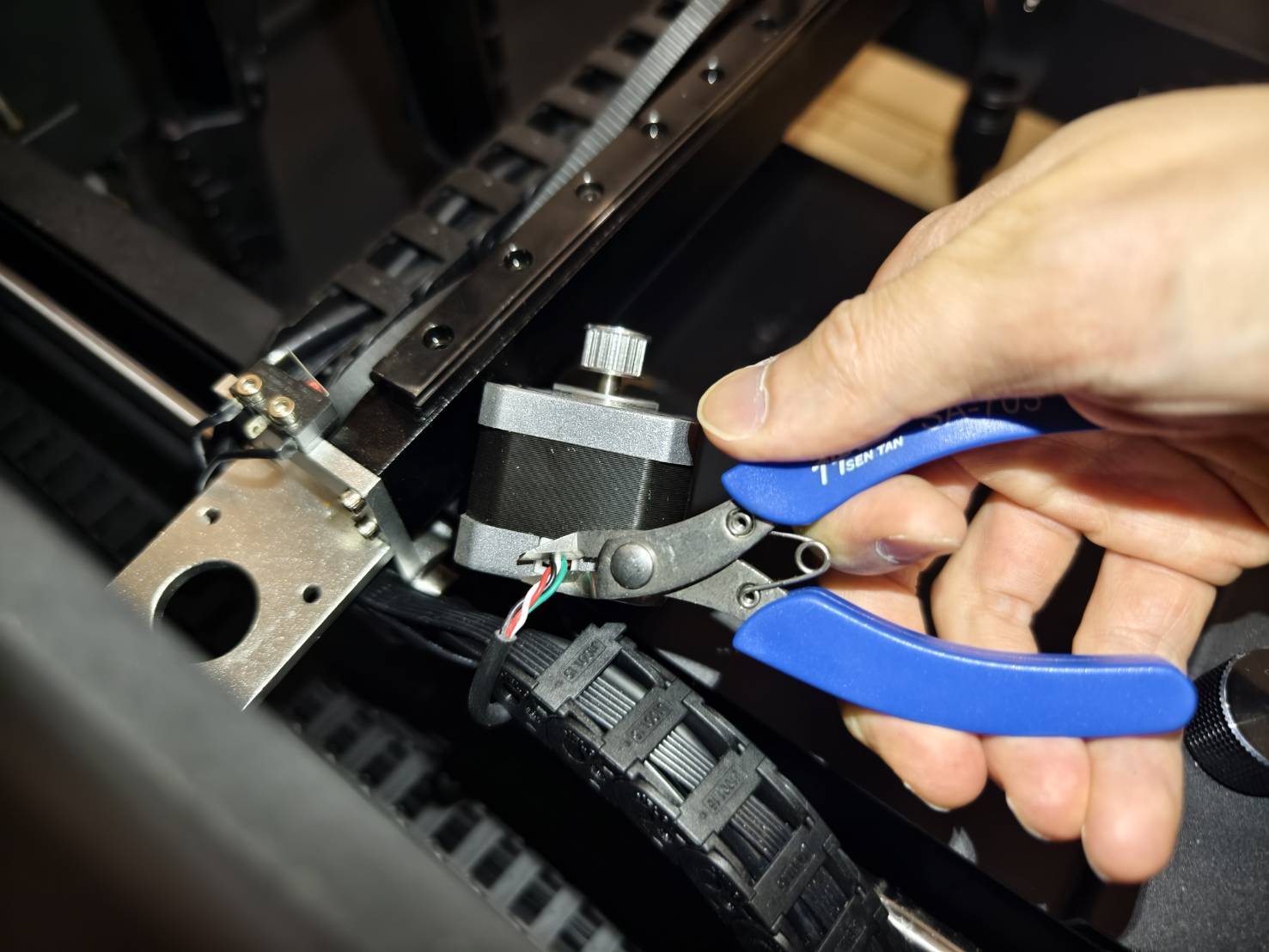

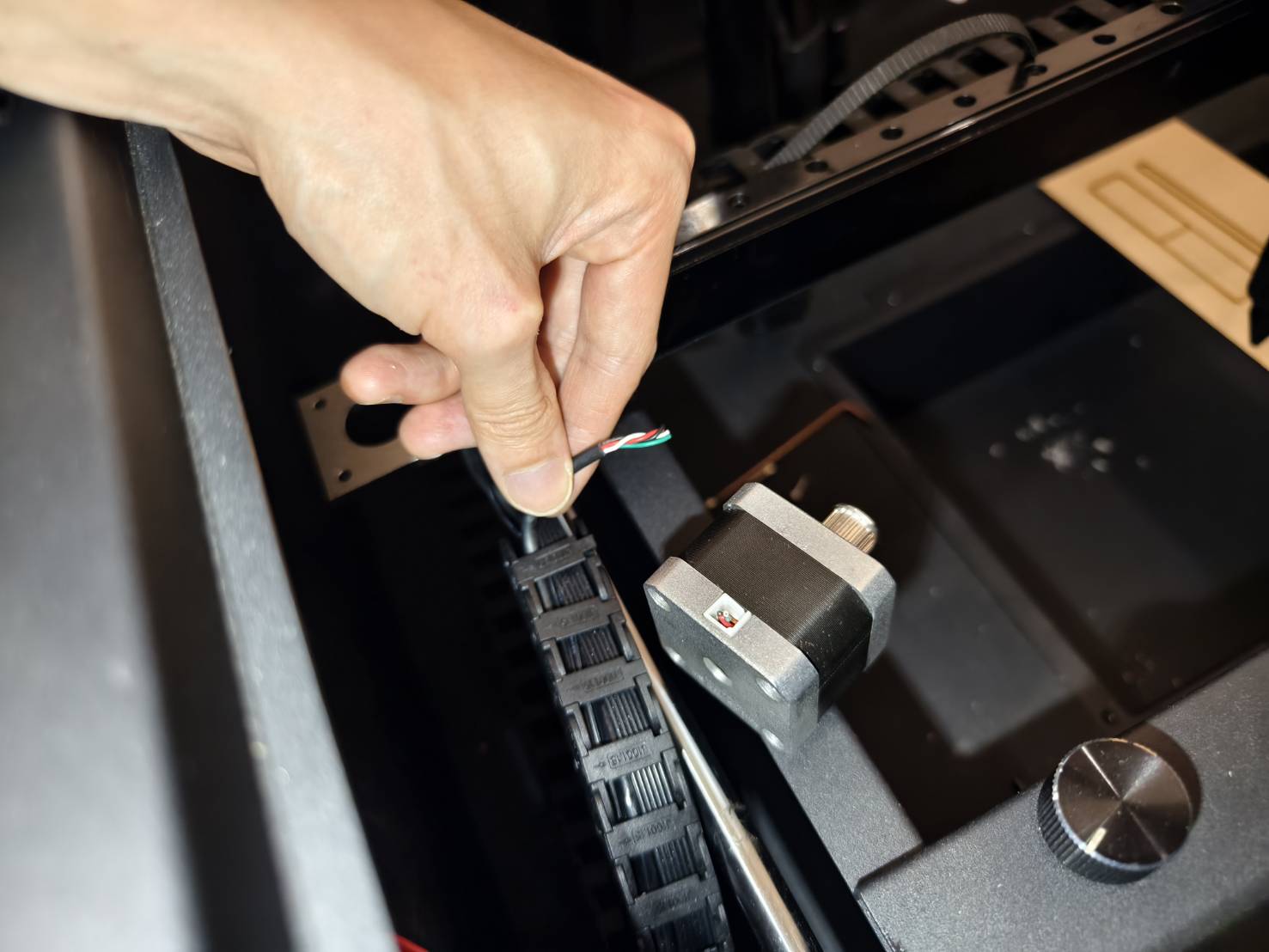

Talleu els cables del motor vell des del motor. Intenteu tallar els cables el més a prop possible del motor vell per mantenir la màxima longitud dels cables.

Pas 11

Desconnecteu la cadena de plàstic de la part posterior de la màquina.

Traieu la cadena de cables de plàstic. Les unions de la cadena de cables es poden obrir amb un petit tornavís pla.
Gireu les unions per desconnectar la cadena.

Pas 12

Localitzeu el cable del motor vell i marqueu-lo amb cinta adhesiva.
Talleu el cable i extraieu-lo cap al costat de la bomba d'aigua.

Pas 13

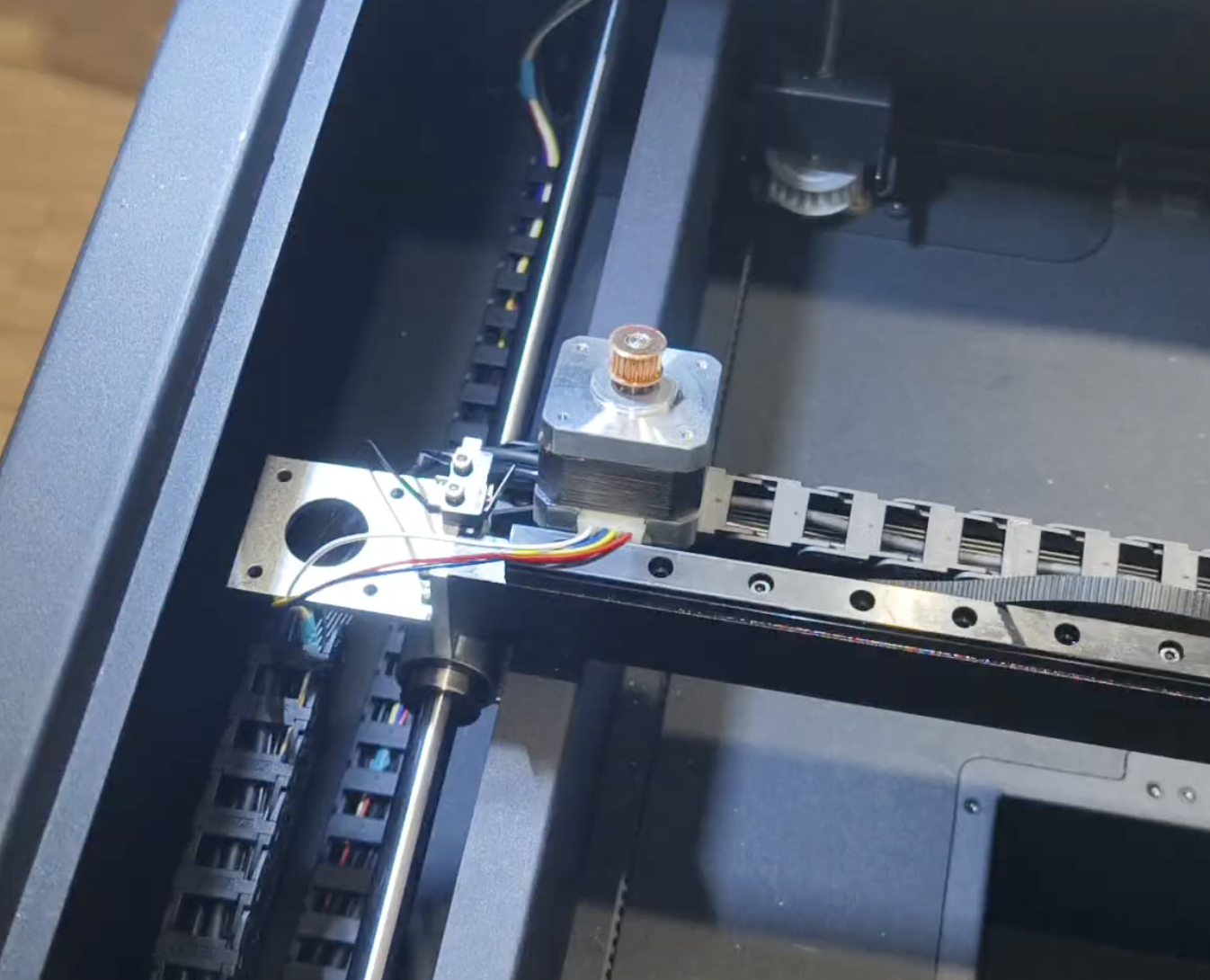

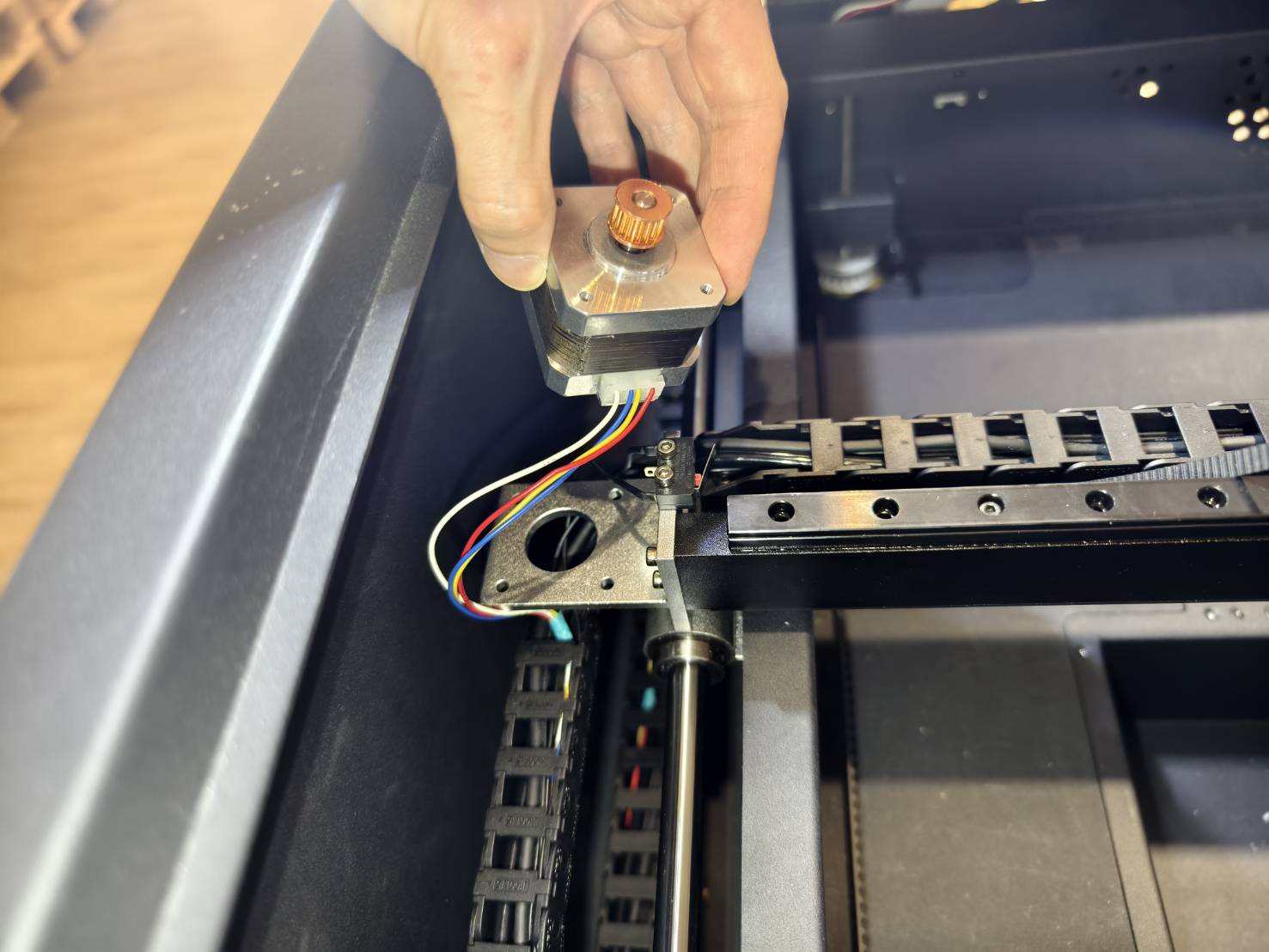

Fixeu temporalment el motor nou a la màquina.

Pas 14 (Opcional)

Si els fils del motor no estan agrupats en un sol cable, podeu utilitzar cinta adhesiva per agrupar-los; això facilitarà les accions posteriors.

Ometeu aquest pas si el vostre motor ja té un cable únic, no fils separats.

Pas 15

Passeu el connector del motor nou cap al costat de la bomba d'aigua.

Pas 16

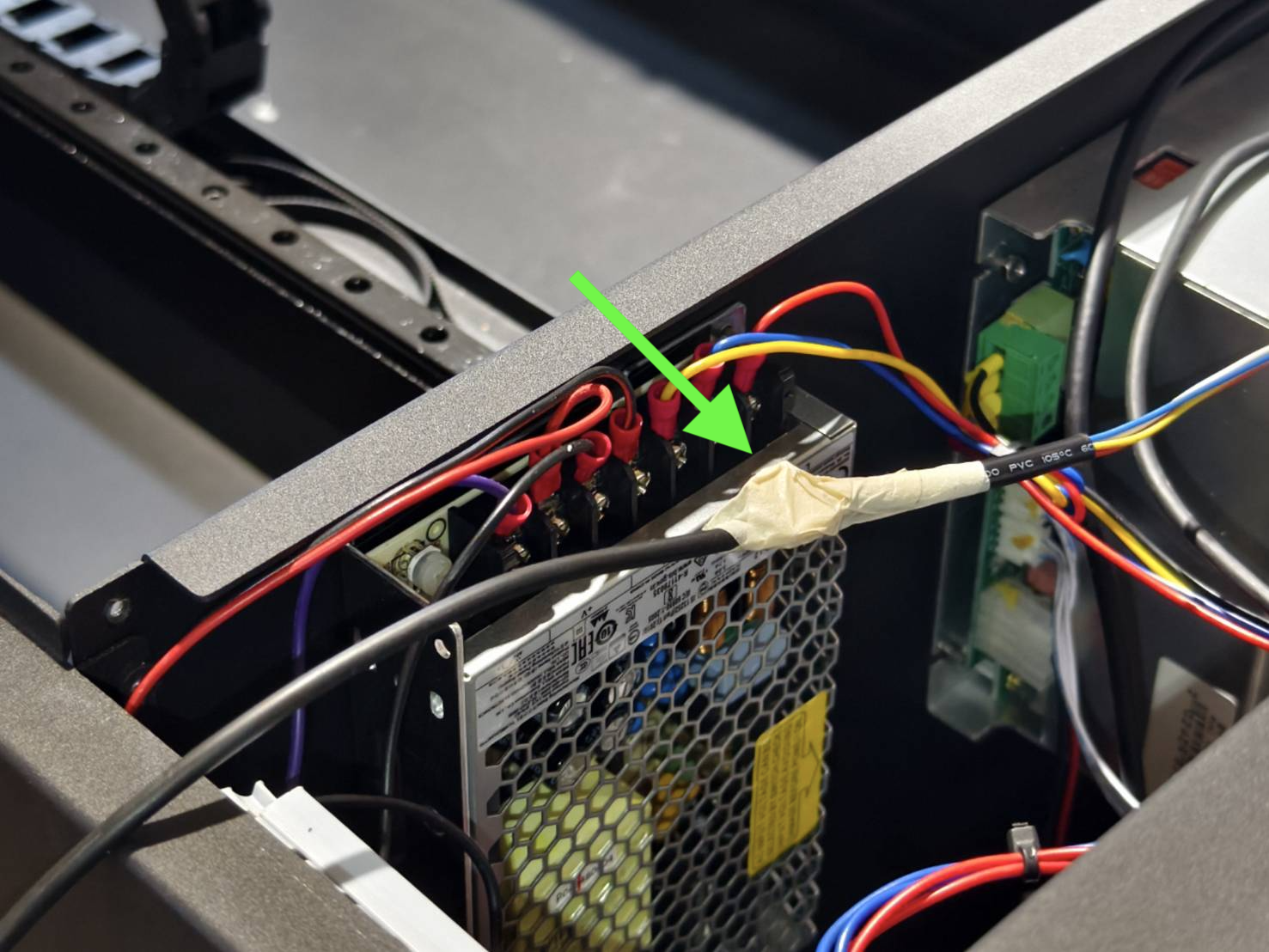

Connecteu el cable antic amb el connector del motor nou utilitzant cinta adhesiva.
Comproveu la fermesa de la connexió per assegurar-vos que és prou resistent.

Pas 17

Estireu la resta del cable cap a la part posterior de la màquina i deixeu-ne una longitud perquè reposi al fons, tal com es mostra al vídeo.

Pas 18

Torneu a instal·lar la cadena portacables.
Tingueu en compte que la direcció correcta de la cadena portacables és amb l'obertura cap avall, és a dir, l'obertura de cada articulació ha de mirar cap avall.

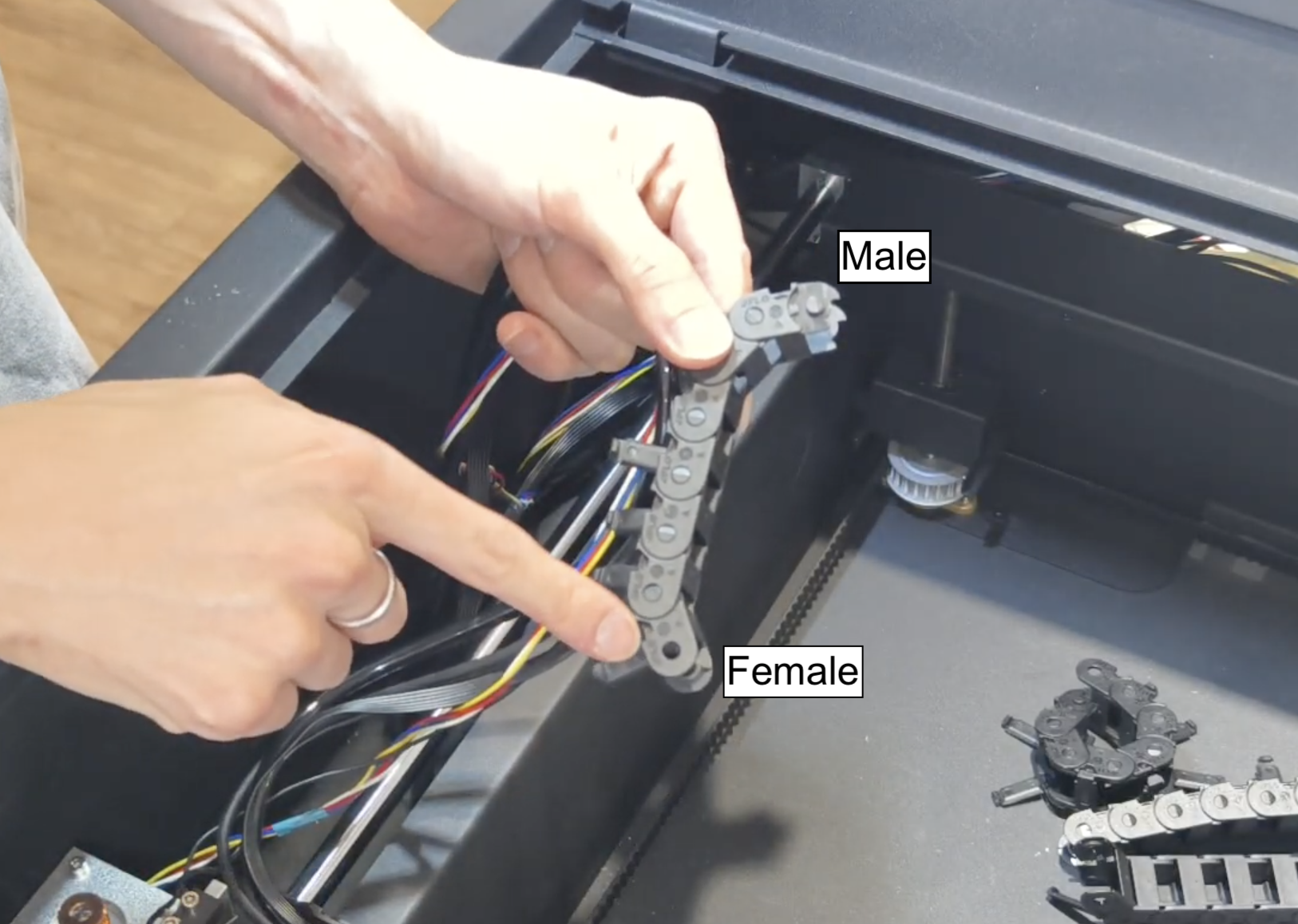

La cadena també té una orientació específica: l'extrem mascle ha d'anar a la part posterior de la màquina, i l'extrem femella a la part davantera.
