Beambox II - Substitució del cable de la càmera

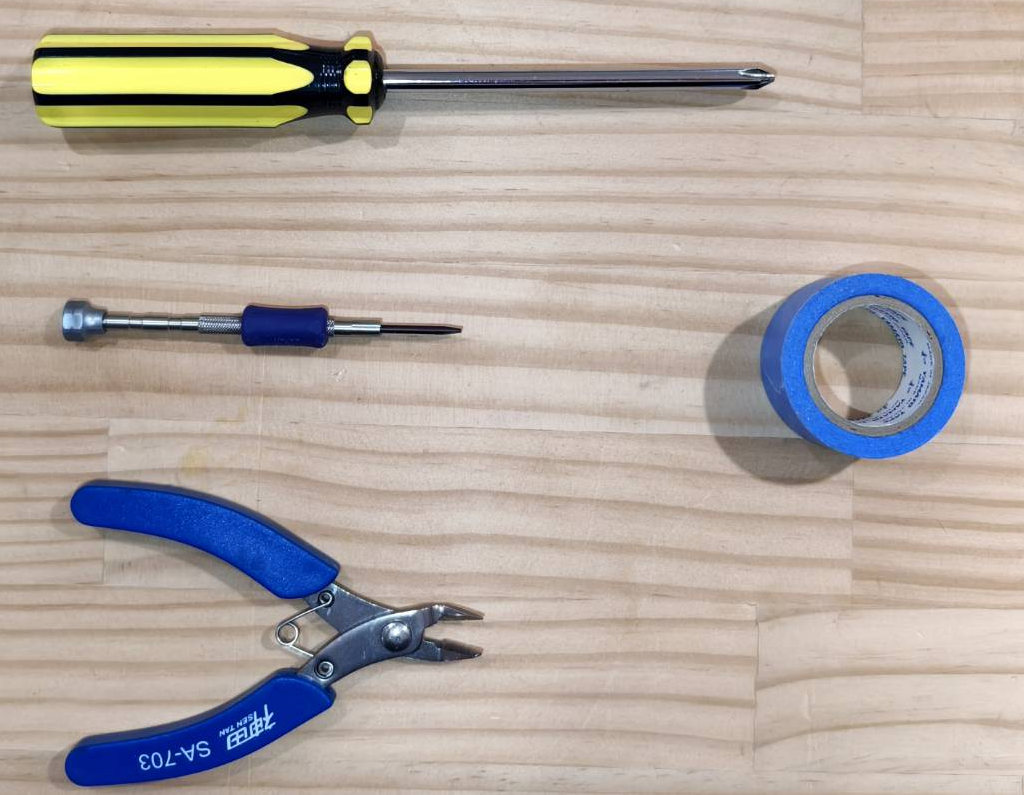

Eines

Pas 1

Obriu la coberta lateral per veure l'interior de la màquina.

• Feu servir un tornavís Phillips per obrir la coberta.



Pas 2

Desconnecteu el cable de la càmera del costat del capçal làser.

Pas 3

Proveu el nou cable de la càmera connectant-lo al mòdul de la càmera al costat del capçal làser i a l'USB-A al costat de la placa base.

Nota:
Si no apareix cap imatge durant la prova, reinicieu la màquina i torneu-ho a provar.
Si després de reiniciar encara no hi ha imatge, si us plau, contacteu amb el servei d'atenció al client.

Pas 4

Després de la prova externa, retireu el nou cable de la càmera de la màquina.

Pas 5

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 6

Talleu la brida del cable al costat del capçal làser i extraieu l'antic cable de la càmera.

Pas 7

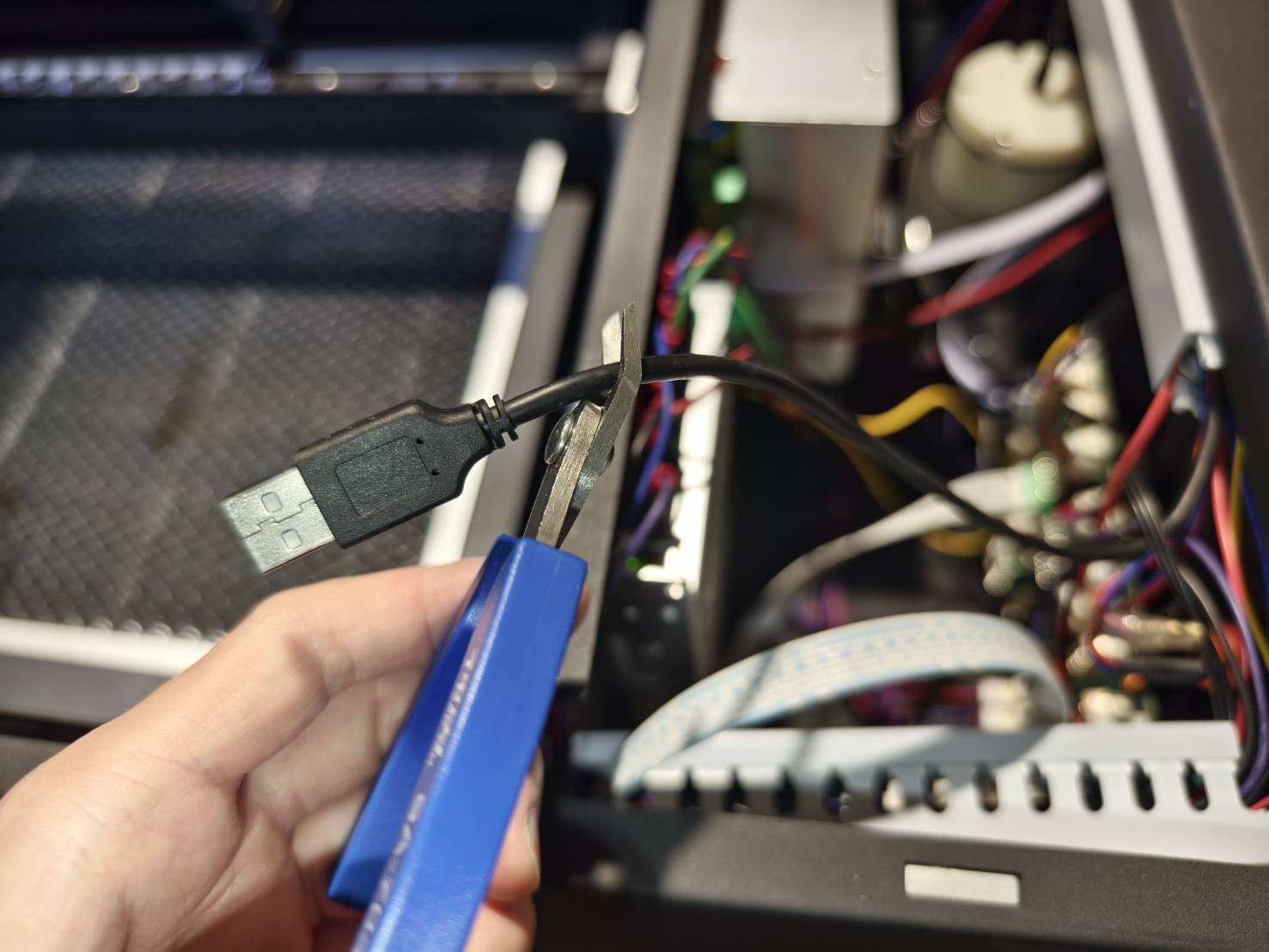

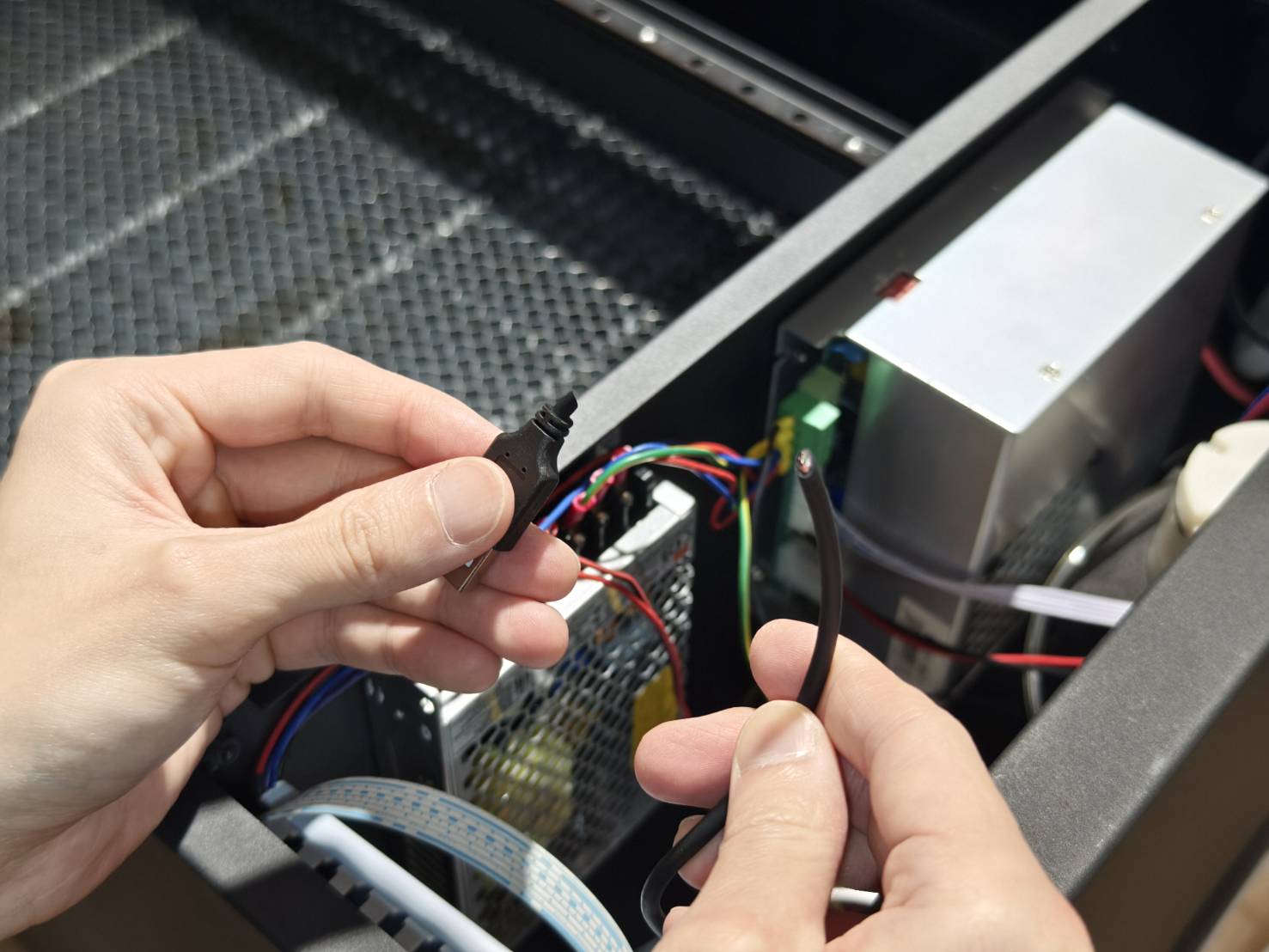

Talleu el connector USB-A de l'antic cable de la càmera.

Pas 8

Utilitzeu cinta adhesiva per unir el nou cable de la càmera amb l'antic.
Comproveu la resistència de la unió per assegurar-vos que és prou forta.

Pas 9

Passeu el cable de la càmera a través de la caixa de cables blava.

Pas 10

• Passeu el cable a través de la caixa de cables negra de la part posterior.


• Deixeu prou longitud perquè l'extrem USB-A es pugui connectar a la placa base.


Pas 11

Extraieu el cable a través de la cadena de plàstic del costat esquerre (eix Y). La cadena de plàstic es pot obrir amb un tornavís pla.

Pas 12

Extraieu el cable a través de la cadena de plàstic de l'àrea de treball (eix X).
La cadena de plàstic es pot obrir amb un tornavís pla, però deixeu el primer segment tancat, tal com es mostra al vídeo.

Pas 13

Separeu els cables nou i antic retirant la cinta adhesiva. El cable antic es pot descartar.

Pas 14

Disposeu el cable i connecteu-lo a la placa del mòdul de la càmera al costat del capçal làser.
Connecteu el cable USB-A a la placa base.

Pas 15

Assegureu-vos que la cadena de plàstic esquerra estigui ben tancada.

Pas 16

Tanqueu la tapa lateral i cargoleu el cargol.
