Beambox II - Substitució de la font d'alimentació de 12V (12V PSU) – FLUX Help Center

Eines

1	Tornavís Phillips
2	Tornavís T8

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

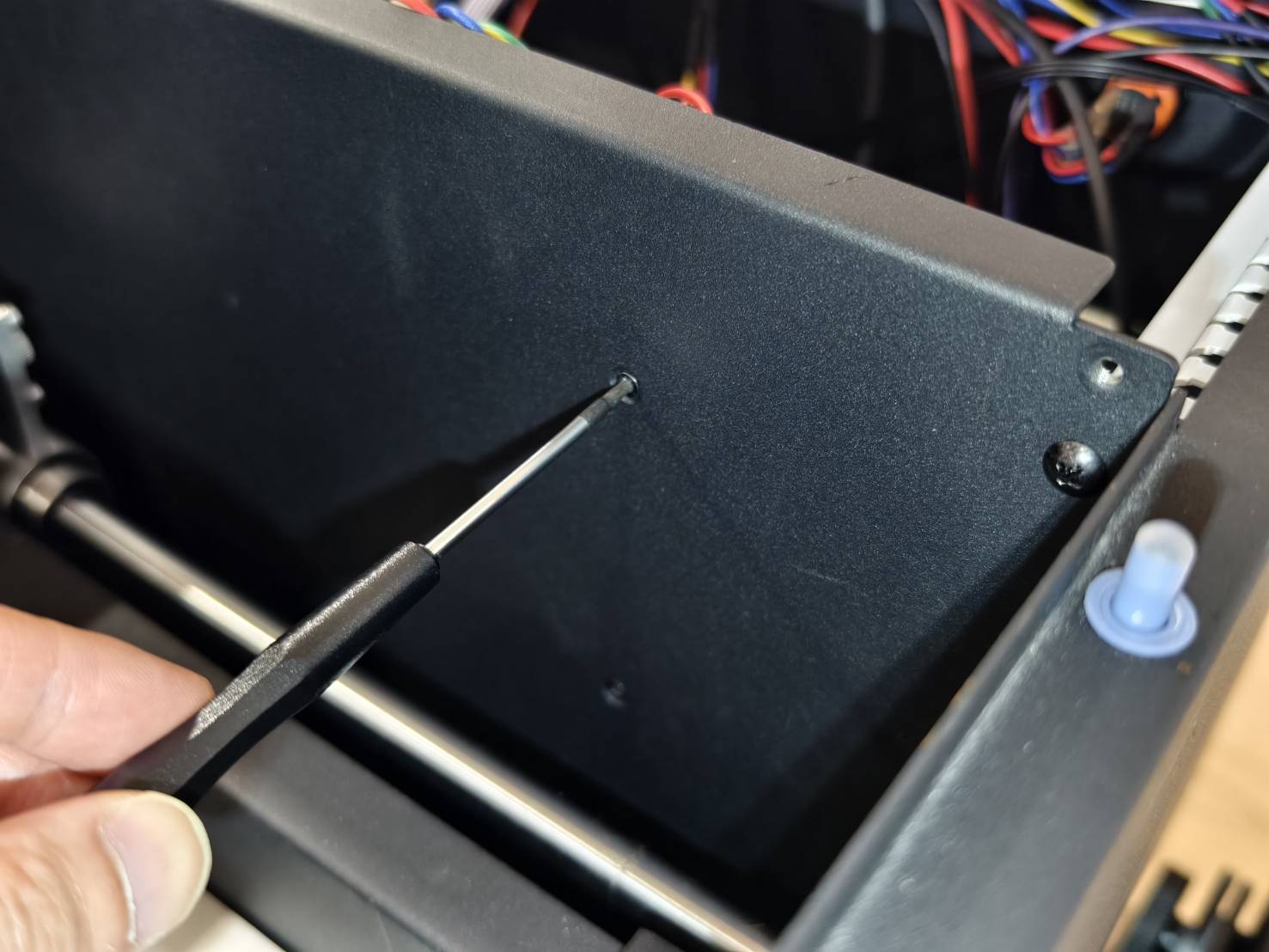

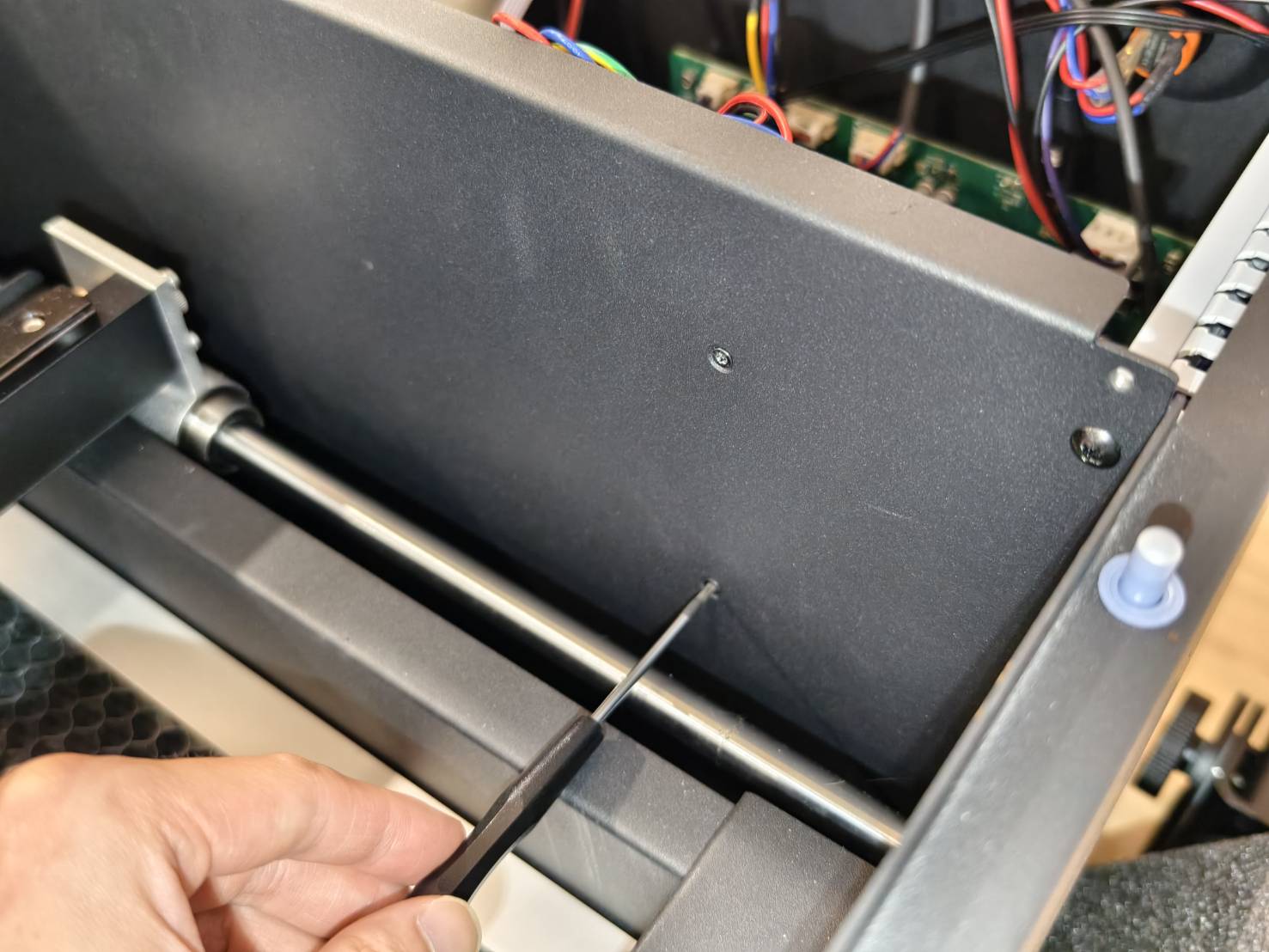

Obriu la tapa lateral per veure l'interior de la màquina.

Feu servir un tornavís Phillips per obrir la tapa.

Pas 3

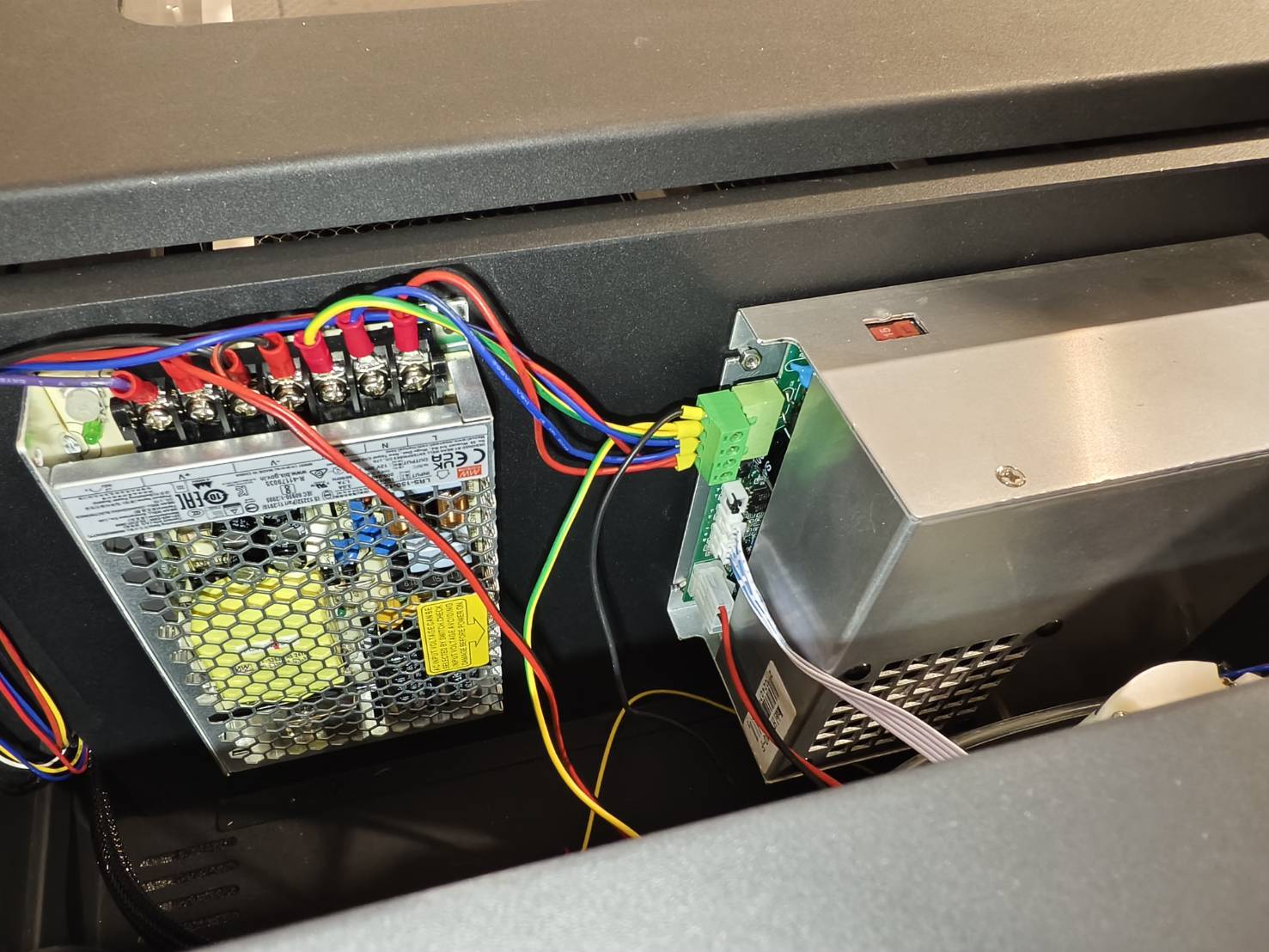

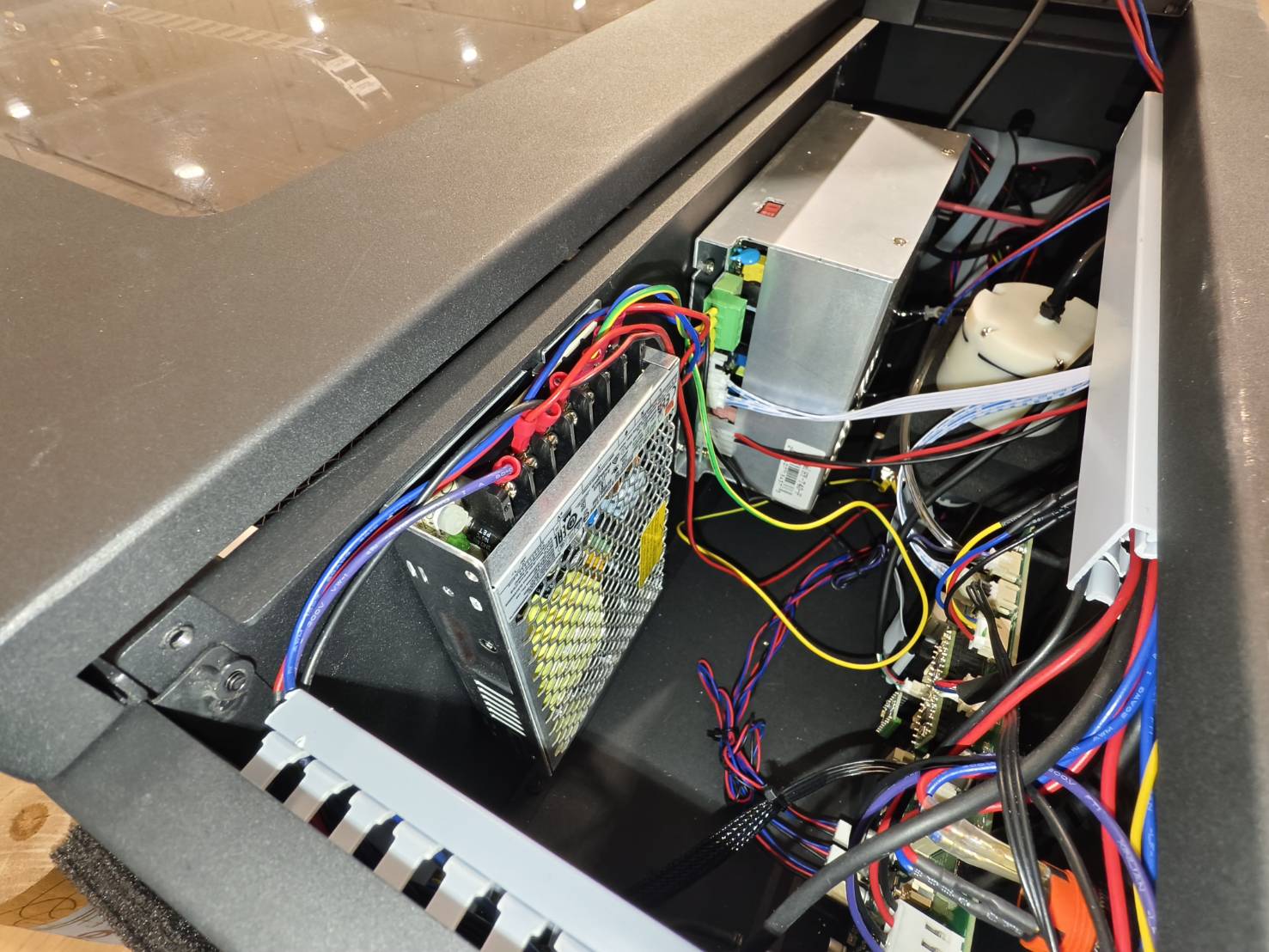

Feu fotografies de tota la configuració del cablejat de la font d'alimentació de 12V. Si us plau, assegureu-vos que les fotos siguin el més nítides possible.
L'objectiu és evitar que oblideu on van tots els cables quan instal·leu la nova font d'alimentació.
(Si no recordeu on ha d'anar algun cable, consulteu el diagrama per a la configuració més recent.)

Pas 4

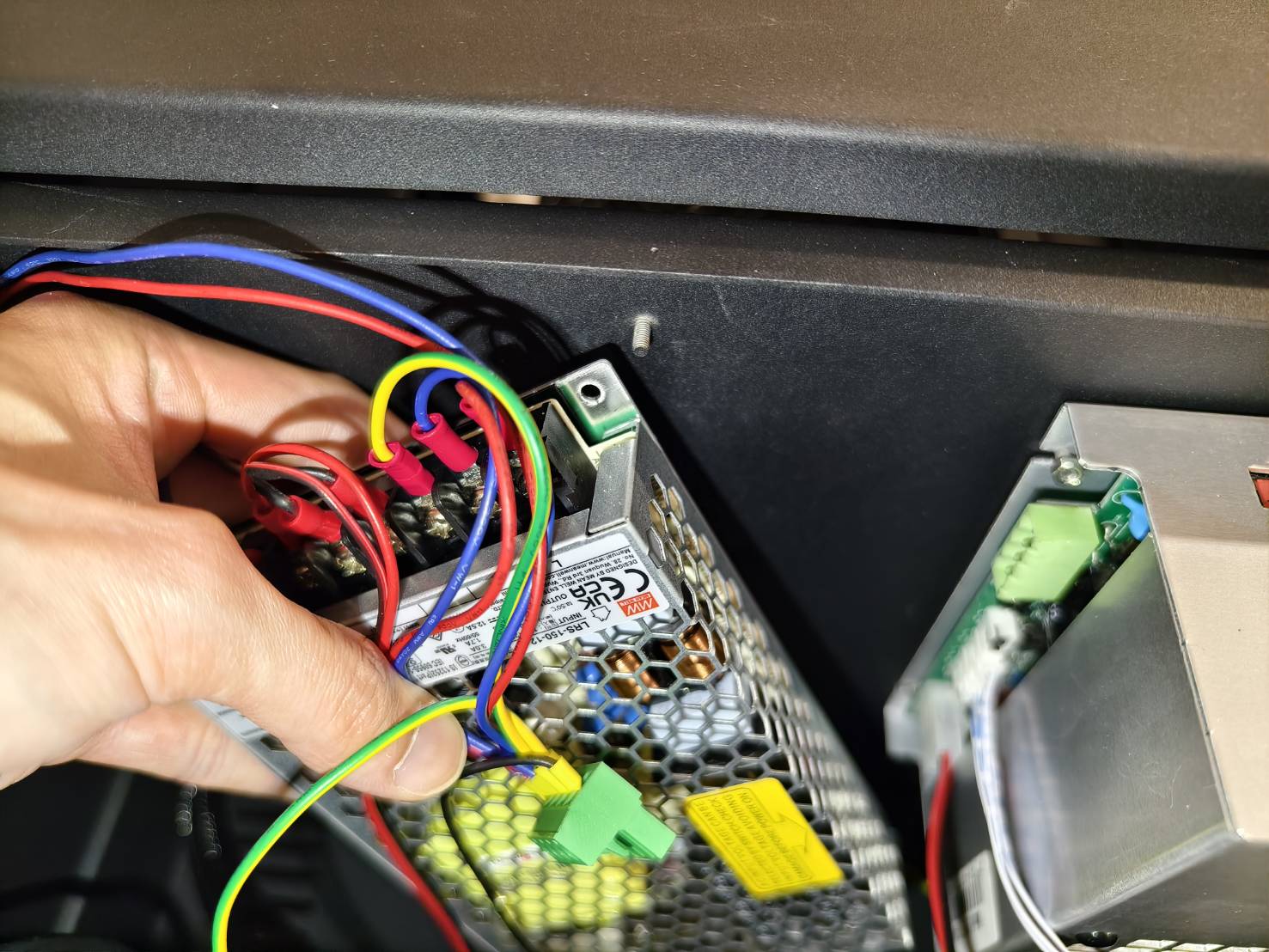

Desconnecteu el cable de la font d'alimentació del làser.

Pas 5

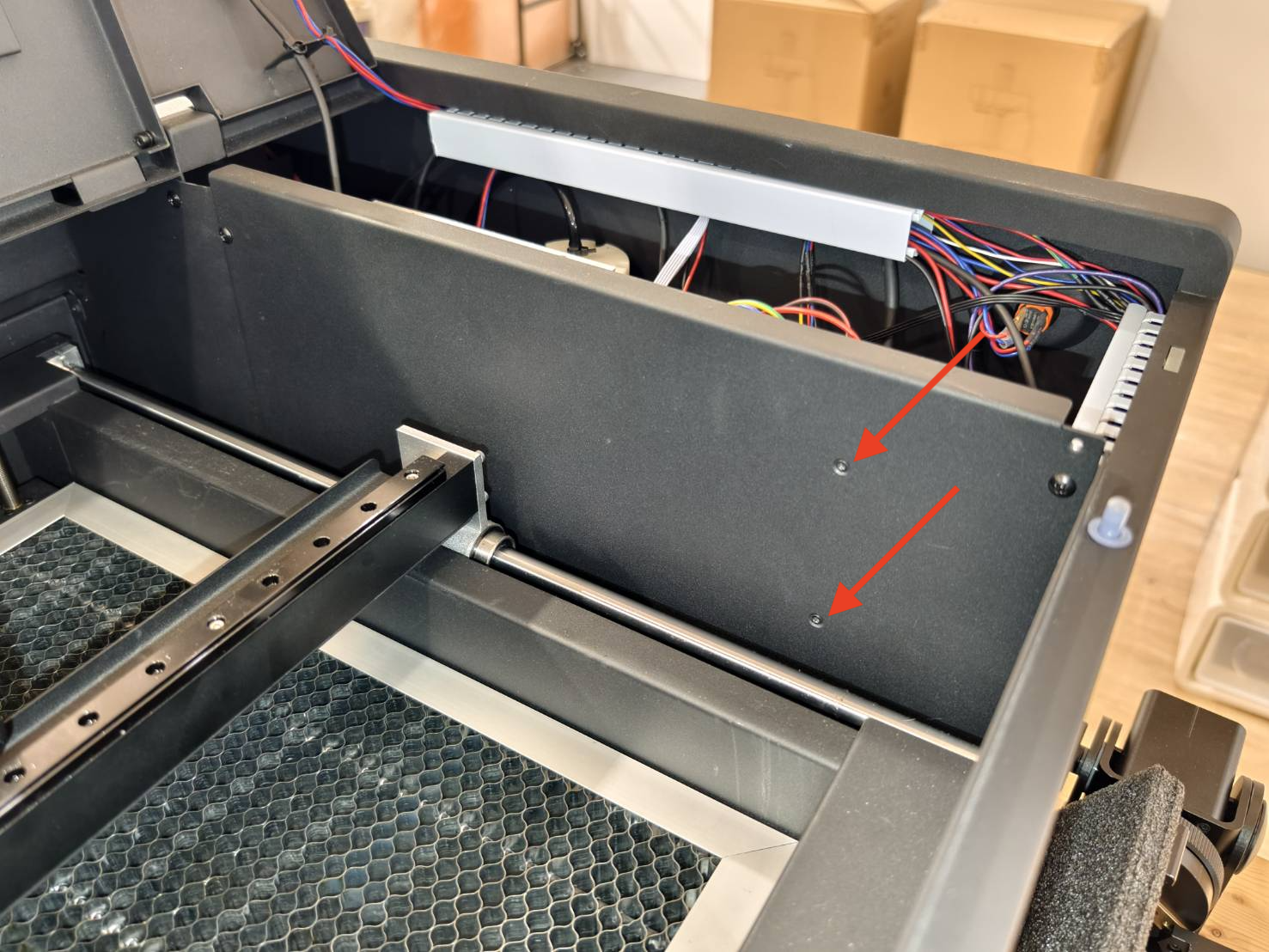

Obriu la tapa i desenrosqueu els dos cargols T8 de la part posterior de la font d'alimentació de 12V.
Aleshores, la font d'alimentació es pot desmuntar de la xapa metàl·lica.

Pas 6

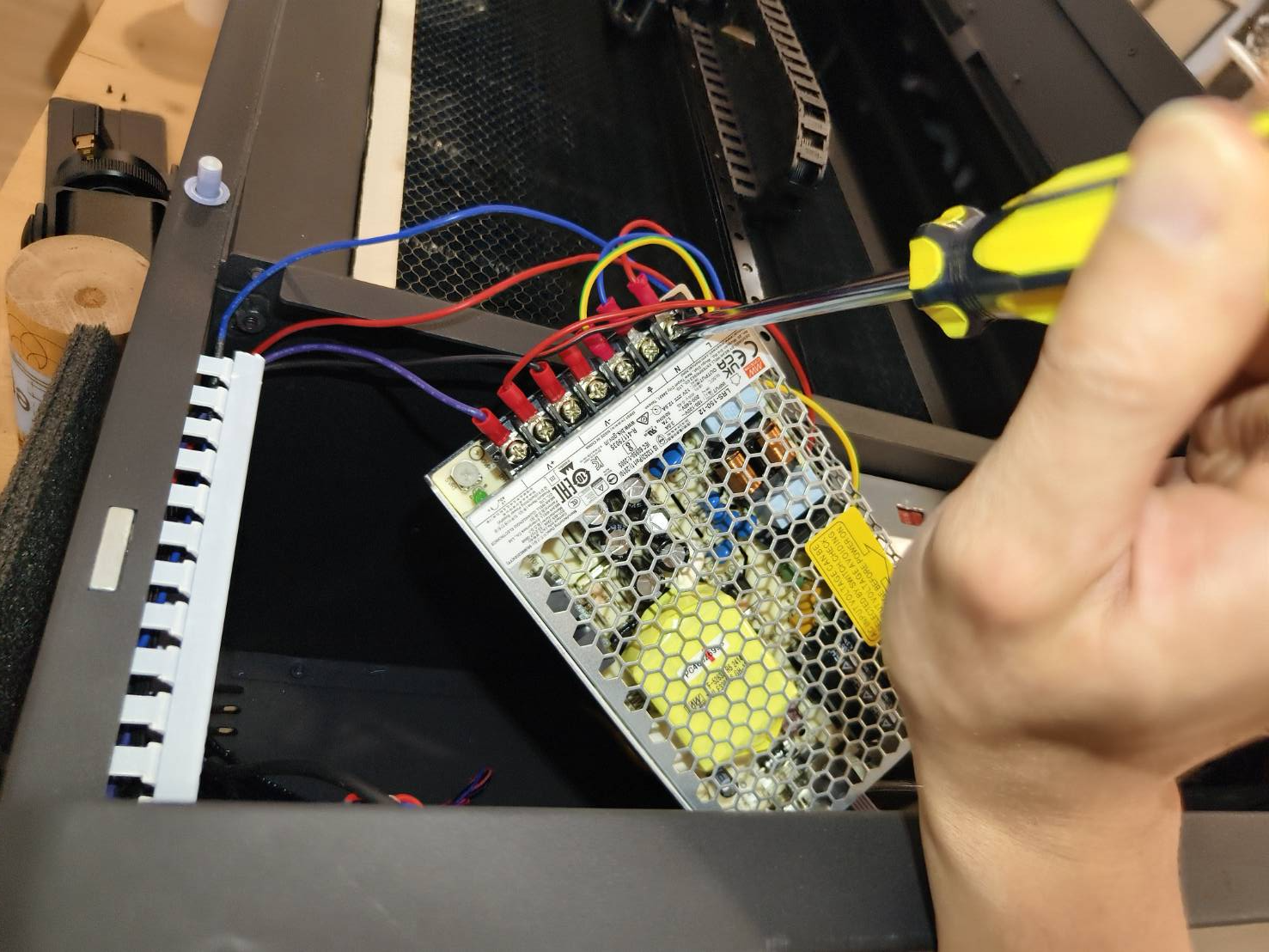

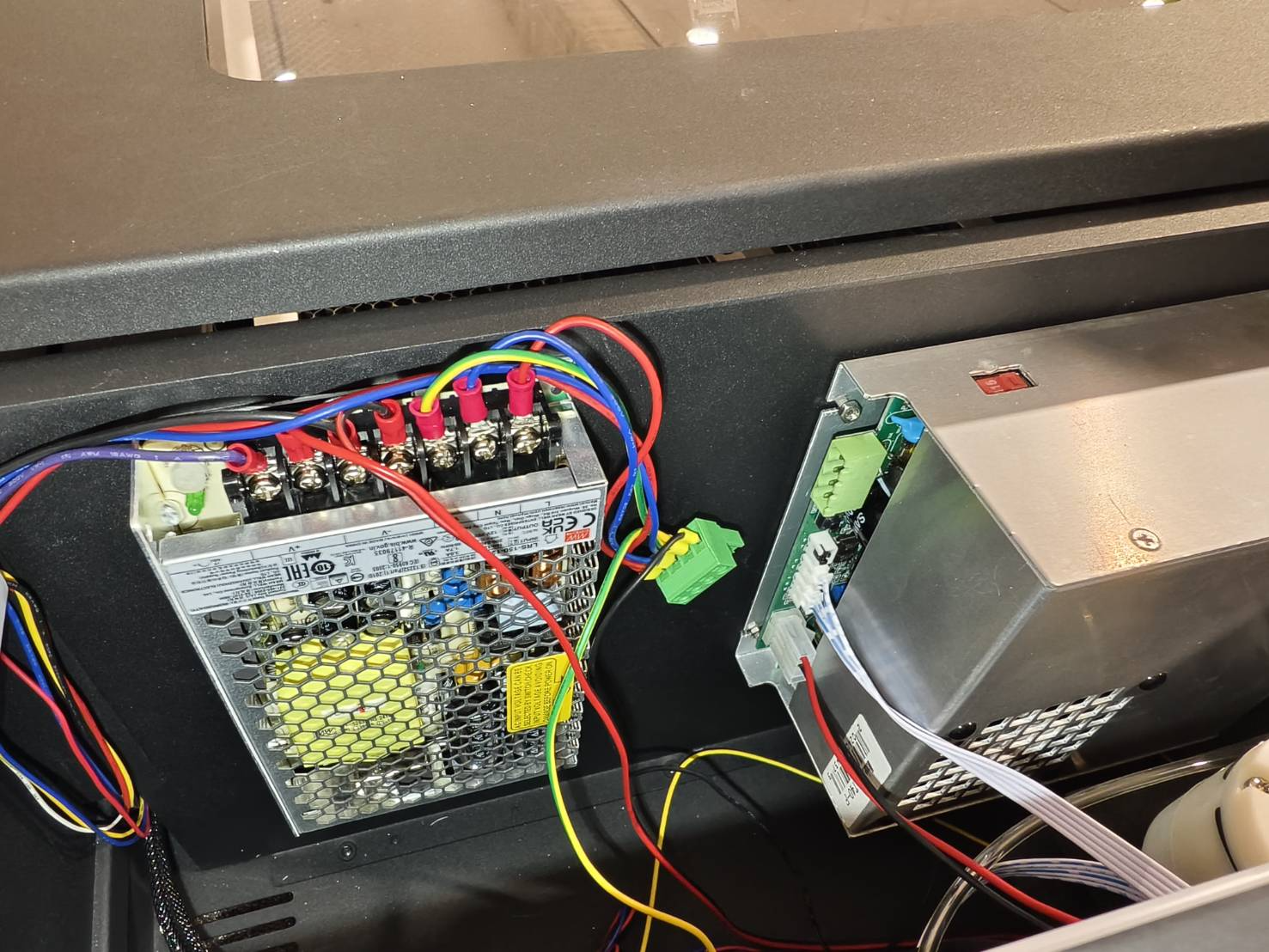

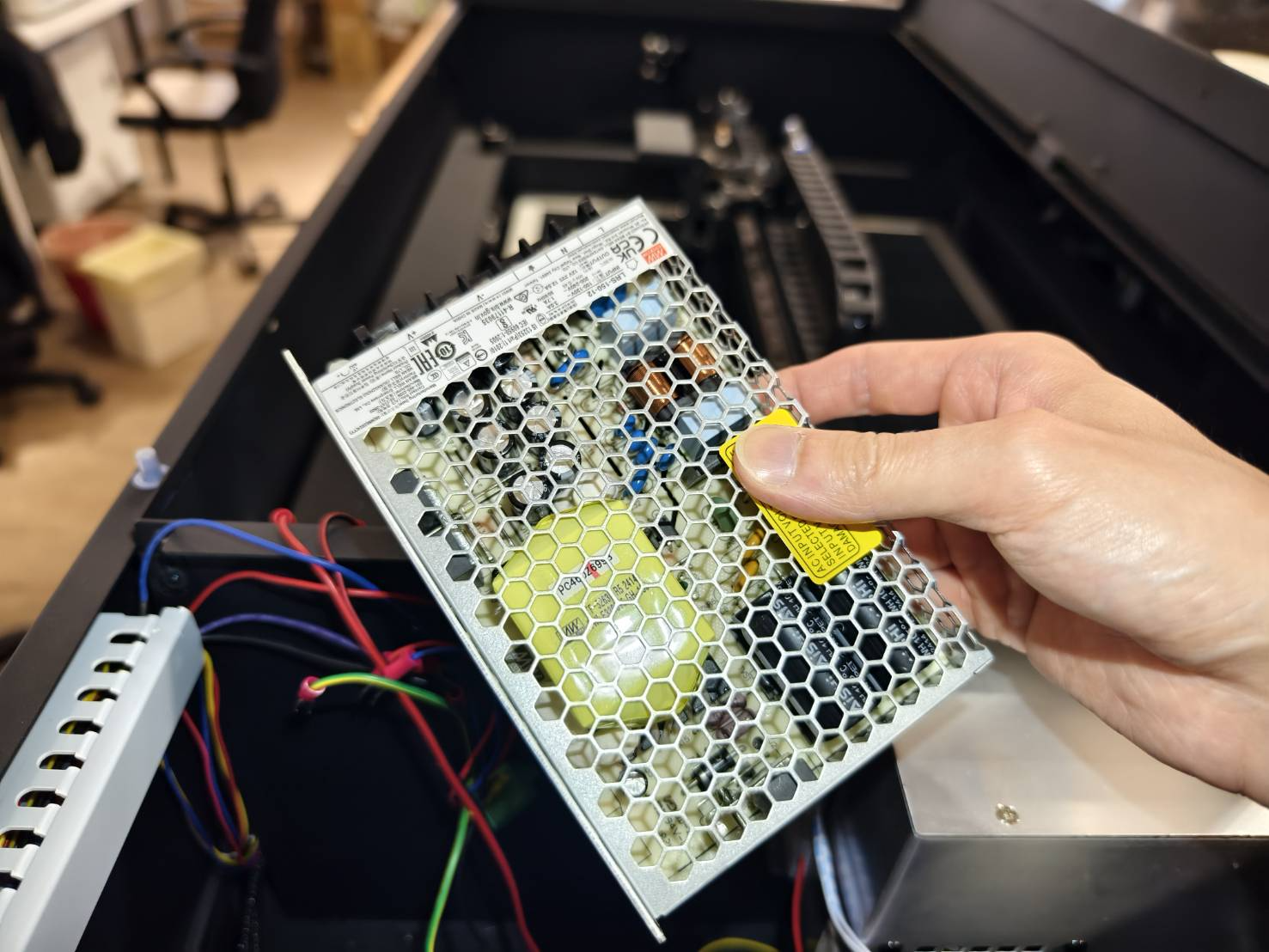

Retireu tots els cables de la font d'alimentació de 12V i extraieu-la completament de la màquina.
Podeu fer fotos abans de desconnectar els cables per recordar on va cadascun.
(No cal treure els cargols completament. Els cables es poden extreure quan els cargols estiguin afluixats.)

Pas 7

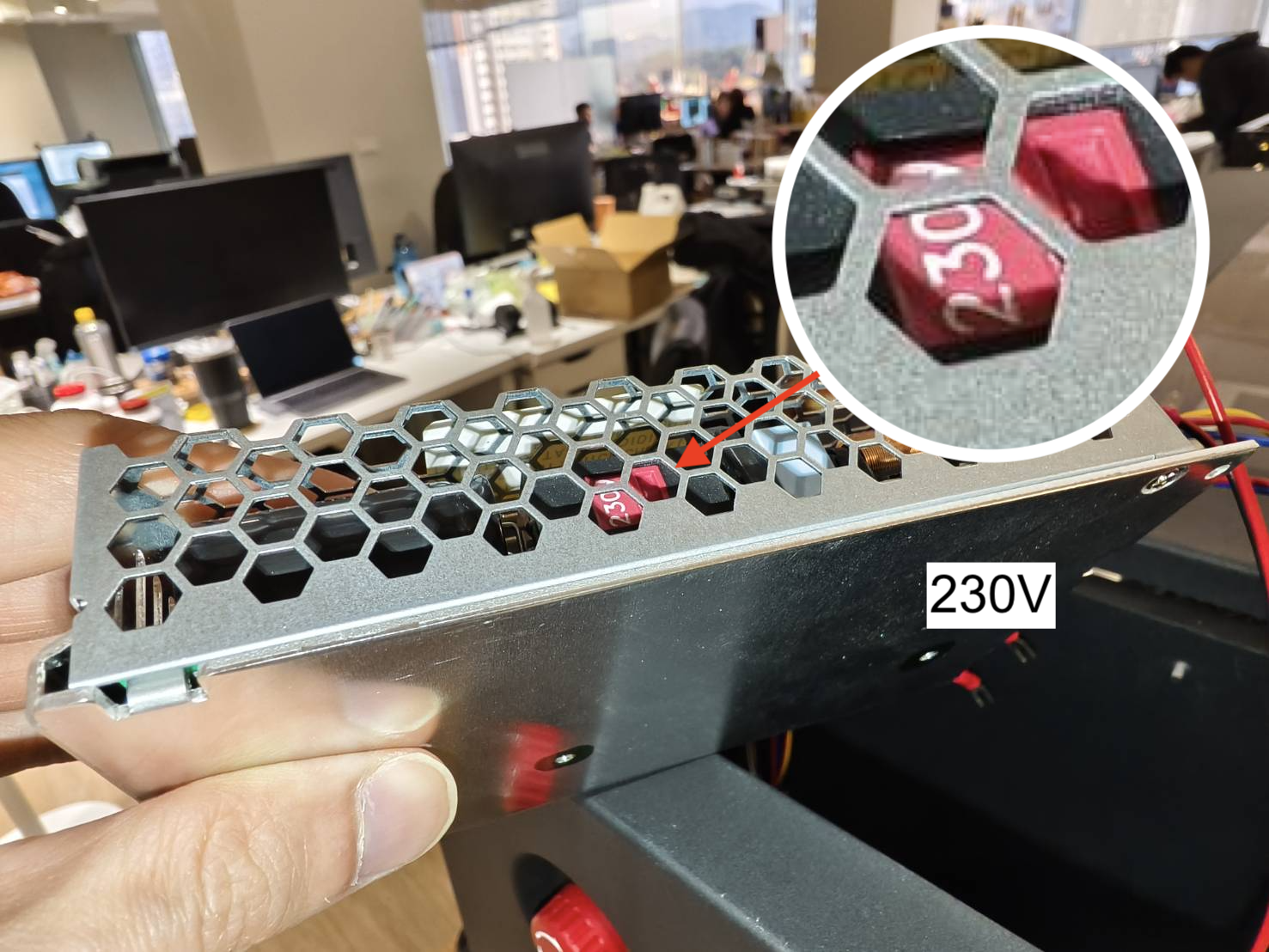

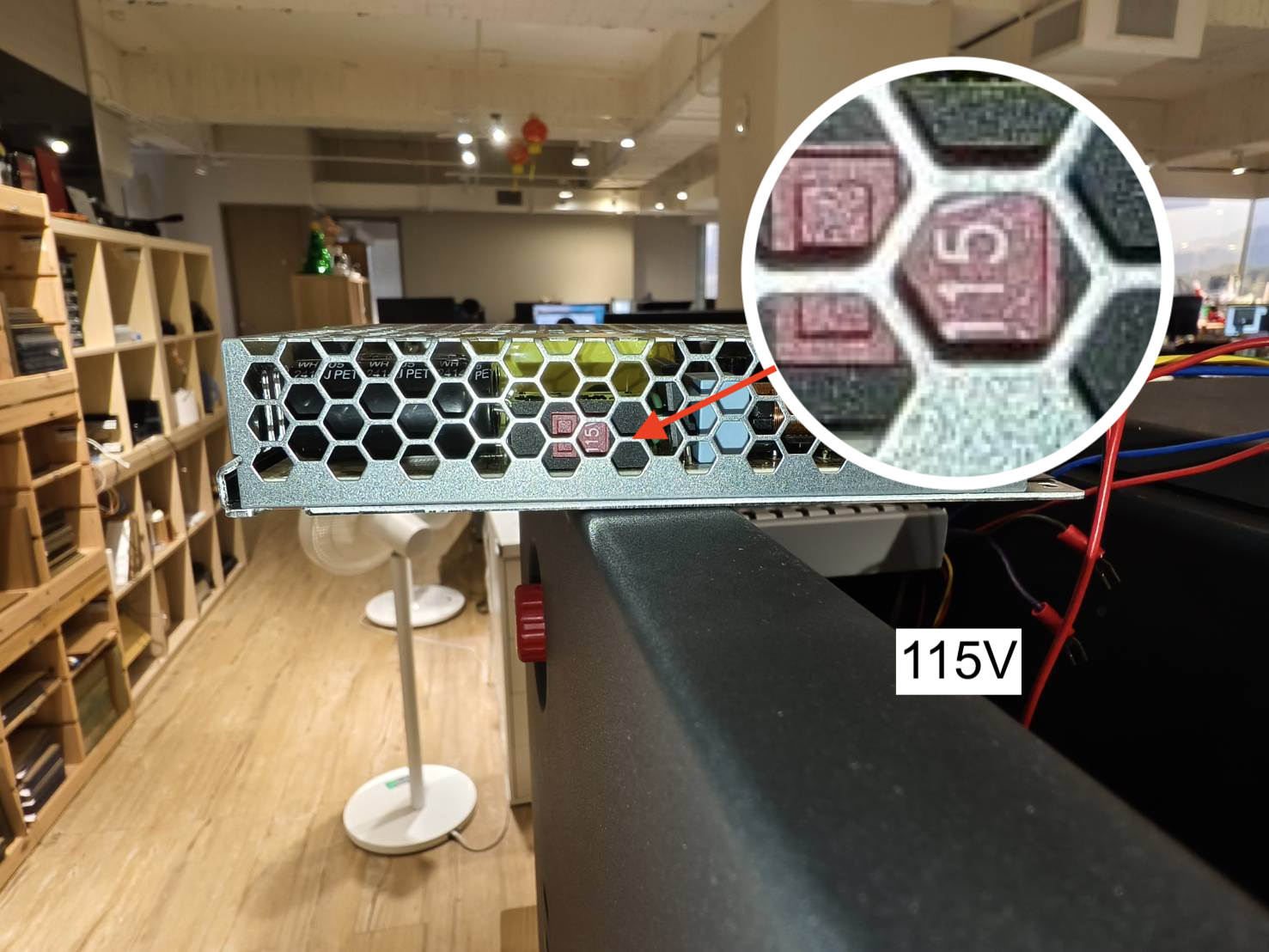

Assegureu-vos que la tensió de la font d'alimentació de 12V estigui configurada segons la tensió del vostre país o entorn.
L'interruptor es troba al costat de la font d'alimentació. Commuteu-lo a 115V o 230V segons correspongui al vostre entorn.
(Si no coneixeu la tensió del vostre país, podeu consultar Wikipedia)

Pas 8

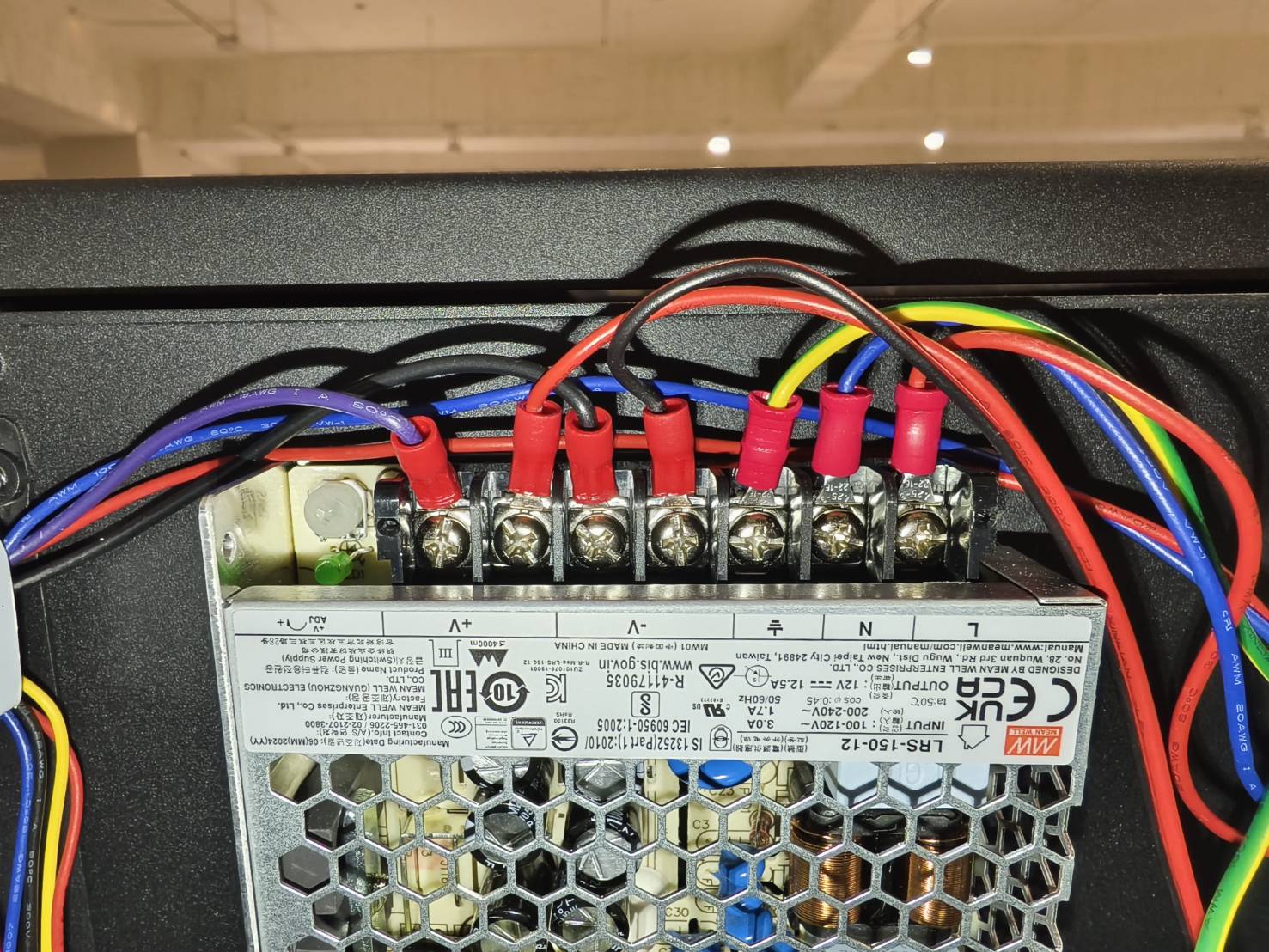

Reconnecteu tots els cables a la nova font d'alimentació de 12V.

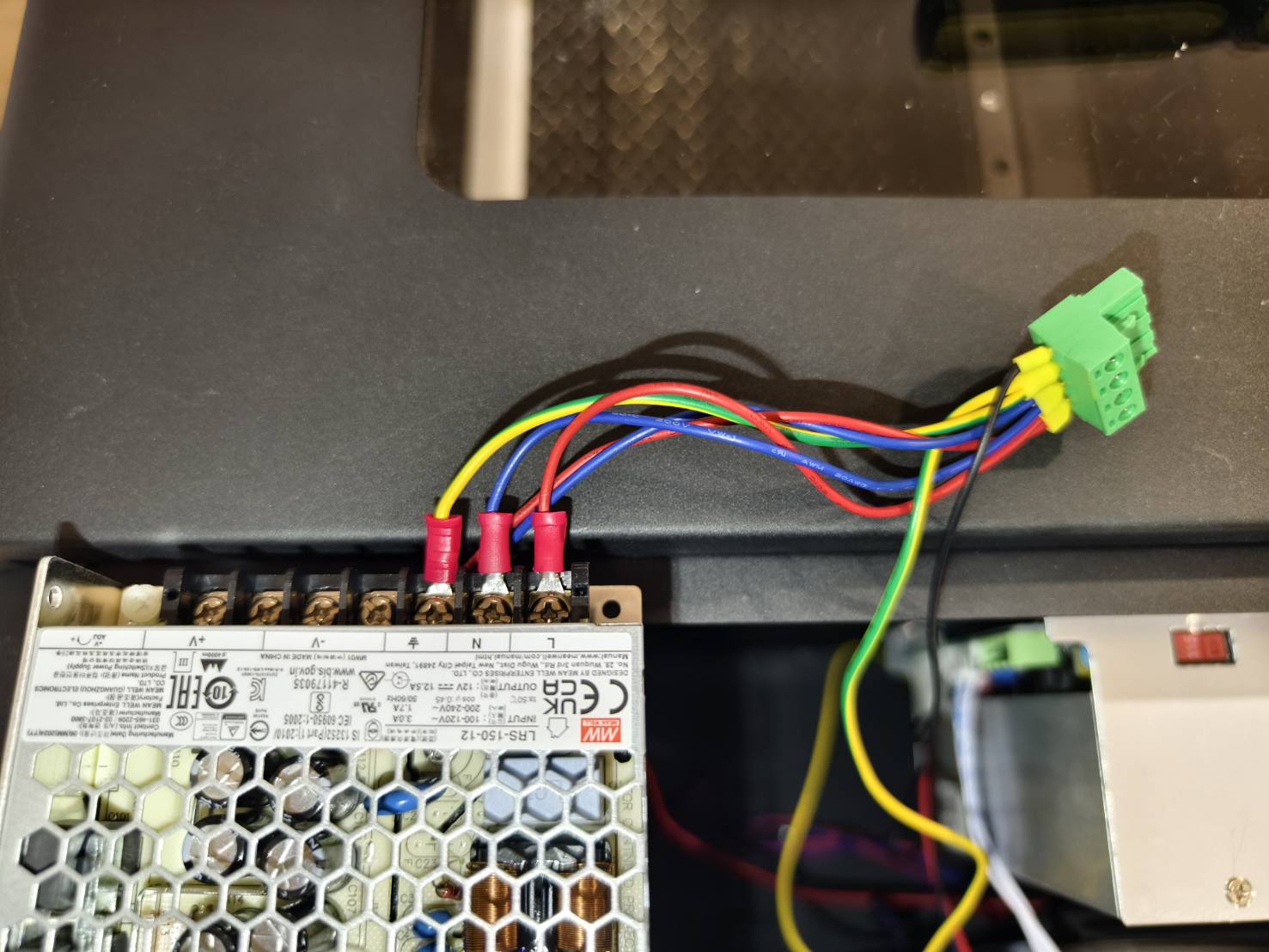

Assegureu-vos que els cables del connector verd es connectin a "L", "N" i "⏚".
El vermell va a "L".
El blau va a "N".
El verd/groc va a "⏚" (Terra)

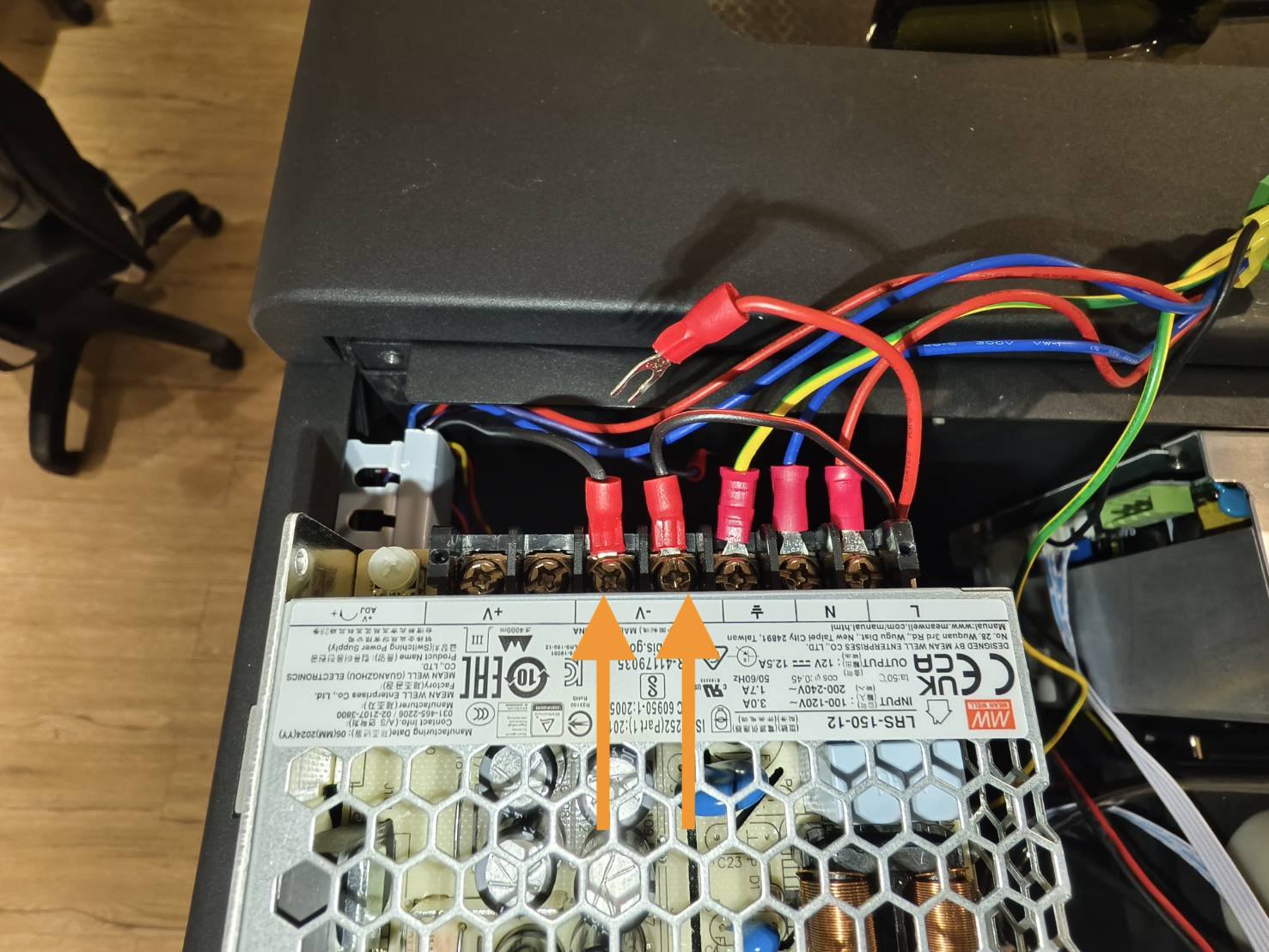

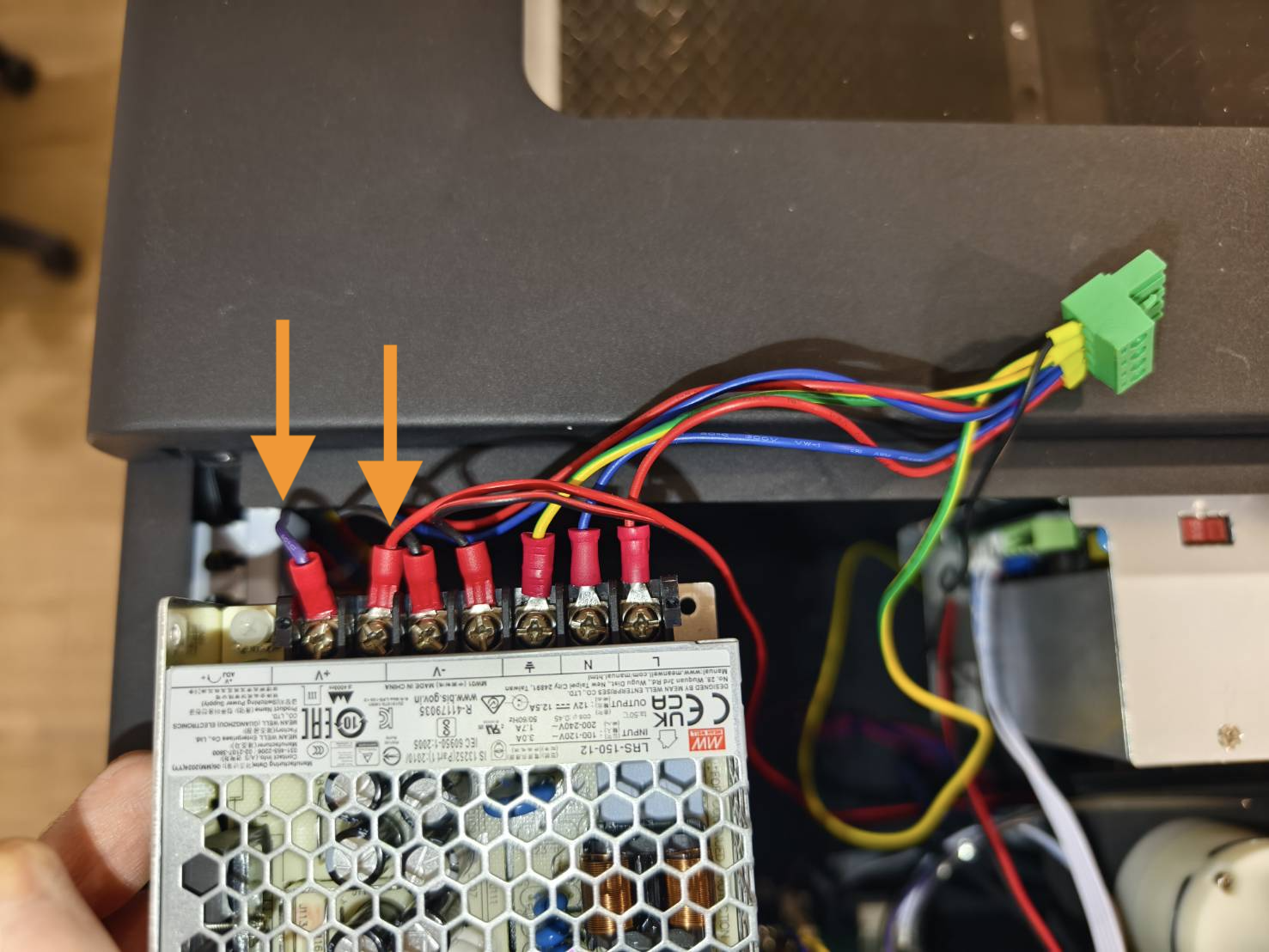

El cable negre i el negre/vermell aniran a "-V".
El cable vermell i el lila aniran a "+V".
(Assegureu-vos que aquest cable vermell no provingui del connector verd.)
