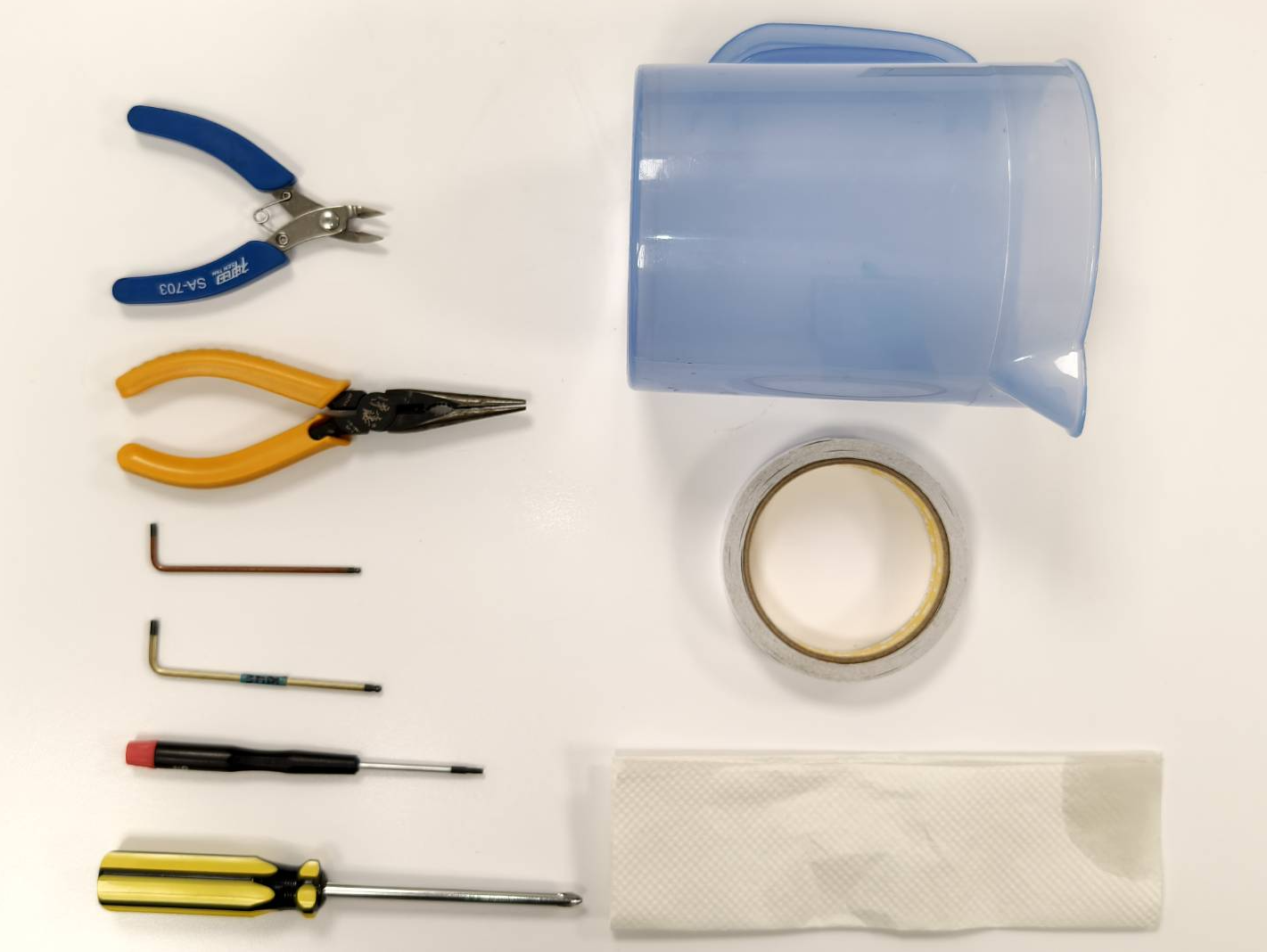

Eines
| 1 | Alicates de tall |
| 2 | Alicates |
| 3 | Clau Allen de 2,5 mm |
| 4 | Clau Allen de 3 mm |
| 5 | Tornavís Torx T8 |
| 6 | Tornavís Phillips |
| 7 | Contenidor d'aigua (gran) |
| 8 | Cinta adhesiva de doble cara |
| 9 | Drap o paper absorbent |
Pas 1
Apagueu la màquina i desendolleu el cable d'alimentació.
Pas 2
Obriu la tapa de la bomba d'aigua amb el tornavís Torx.
Pas 2.1
Aquest pas és opcional.
Eleveu la màquina per crear més espai a dalt i a baix, o desplaceu-la fins a la vora de la taula.
Pas 3
Utilitzeu un tornavís per afluixar els cargols de la part posterior de la màquina. Després, podreu obrir la tapa posterior.
Pas 4
Talleu les dues brides de cable per poder moure el sensor de flux.
Si el vostre sensor de flux no està subjecte amb brides, ometeu aquest pas.
Pas 5

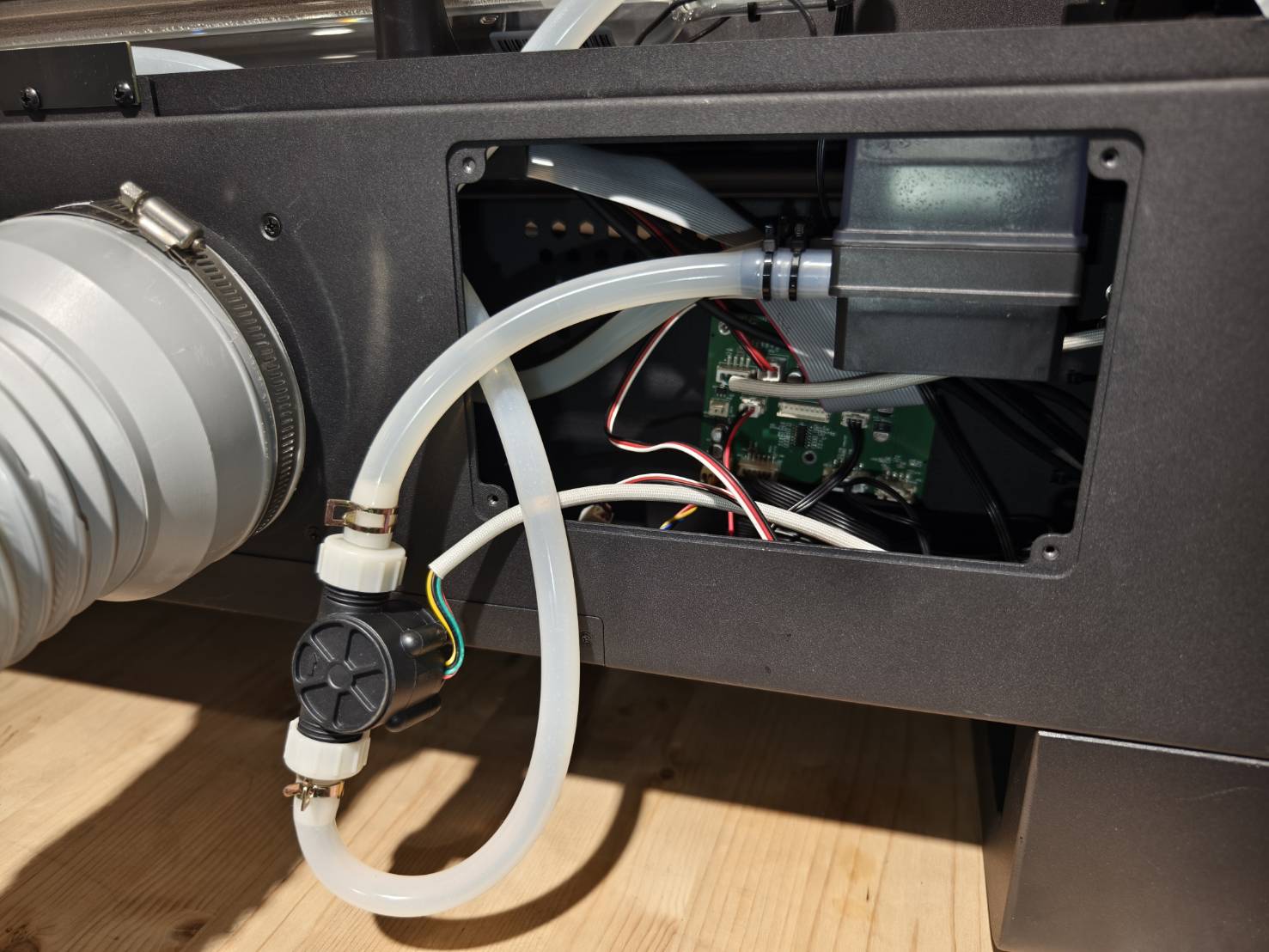

Extraieu el sensor de flux per disposar de més espai.
Pas 6

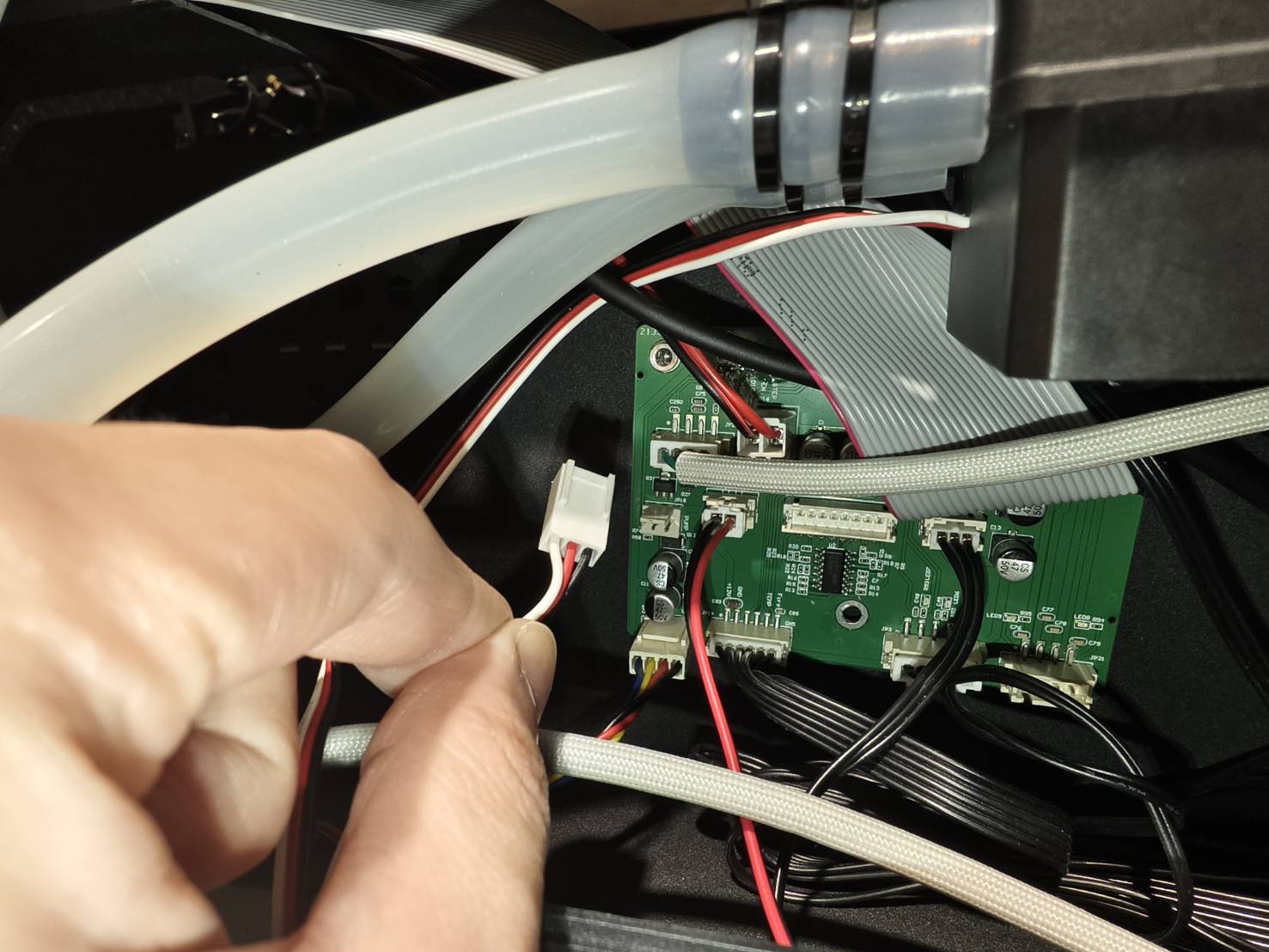

Desconnecteu el cable de la bomba d'aigua.
(Si la vostra placa és diferent de les imatges següents, consulteu el diagrama per a la configuració més recent.)
Pas 7

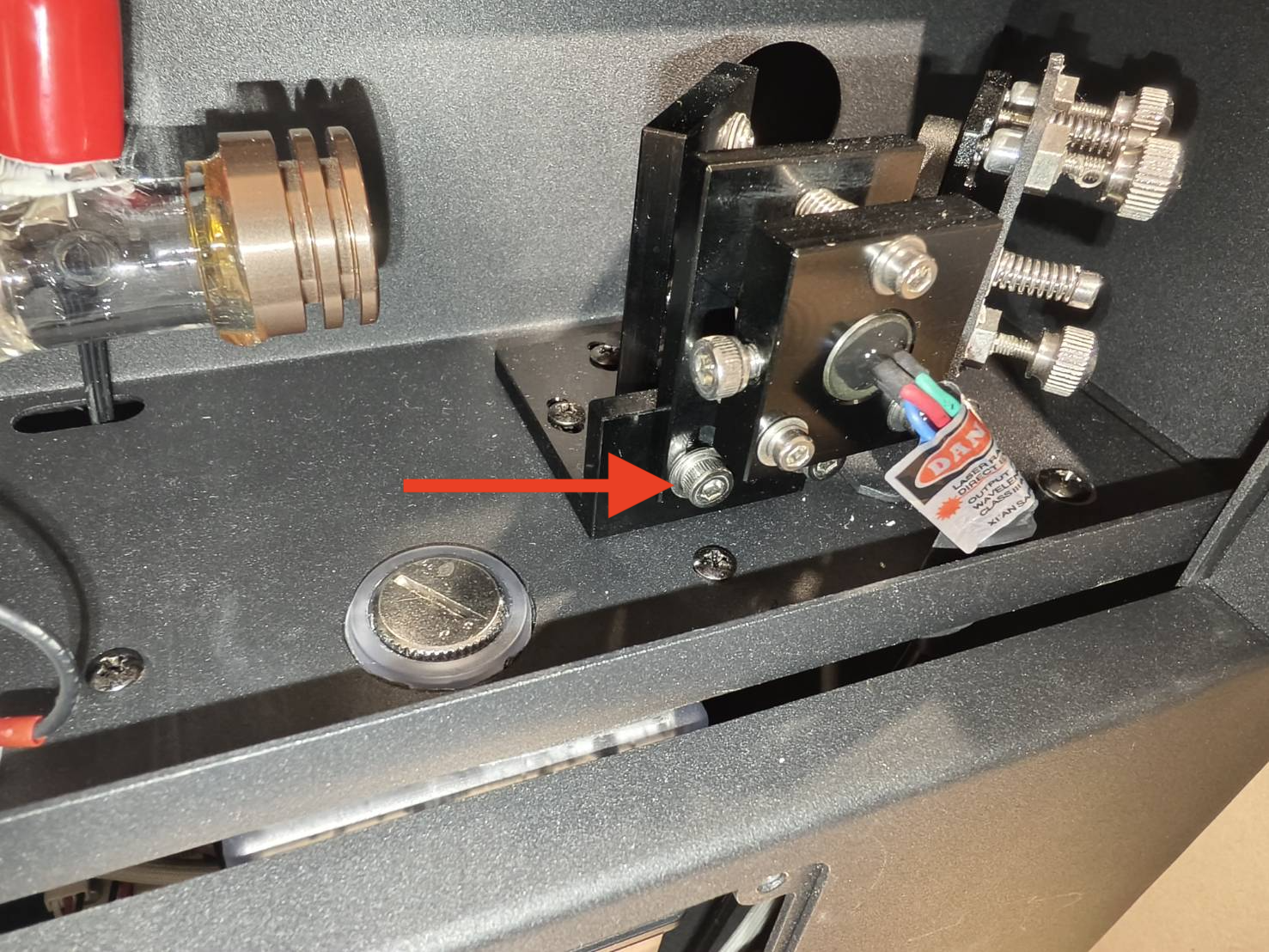

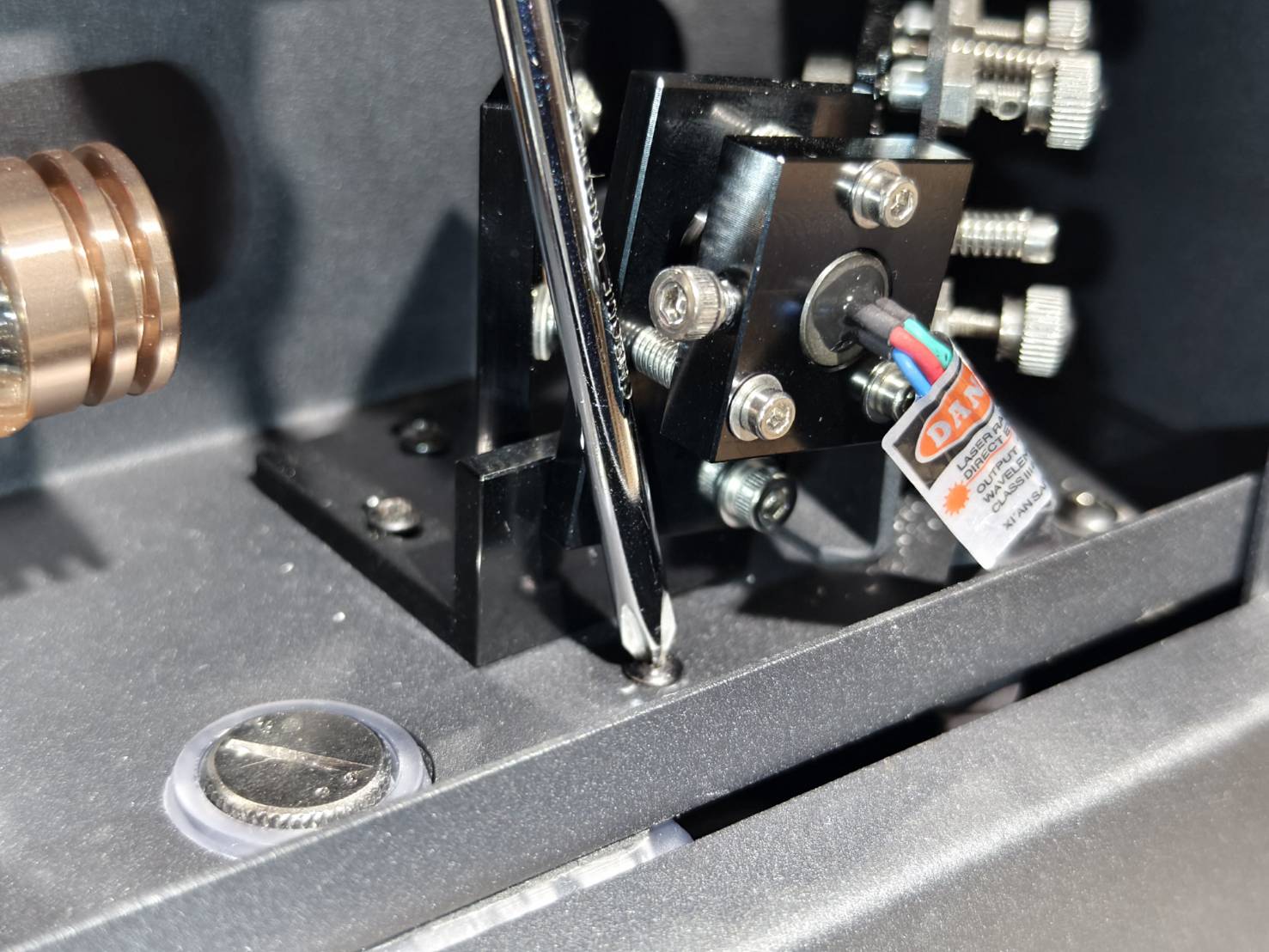

Retireu el cargol situat a l'esquerra del suport del punter làser vermell.
Pas 8

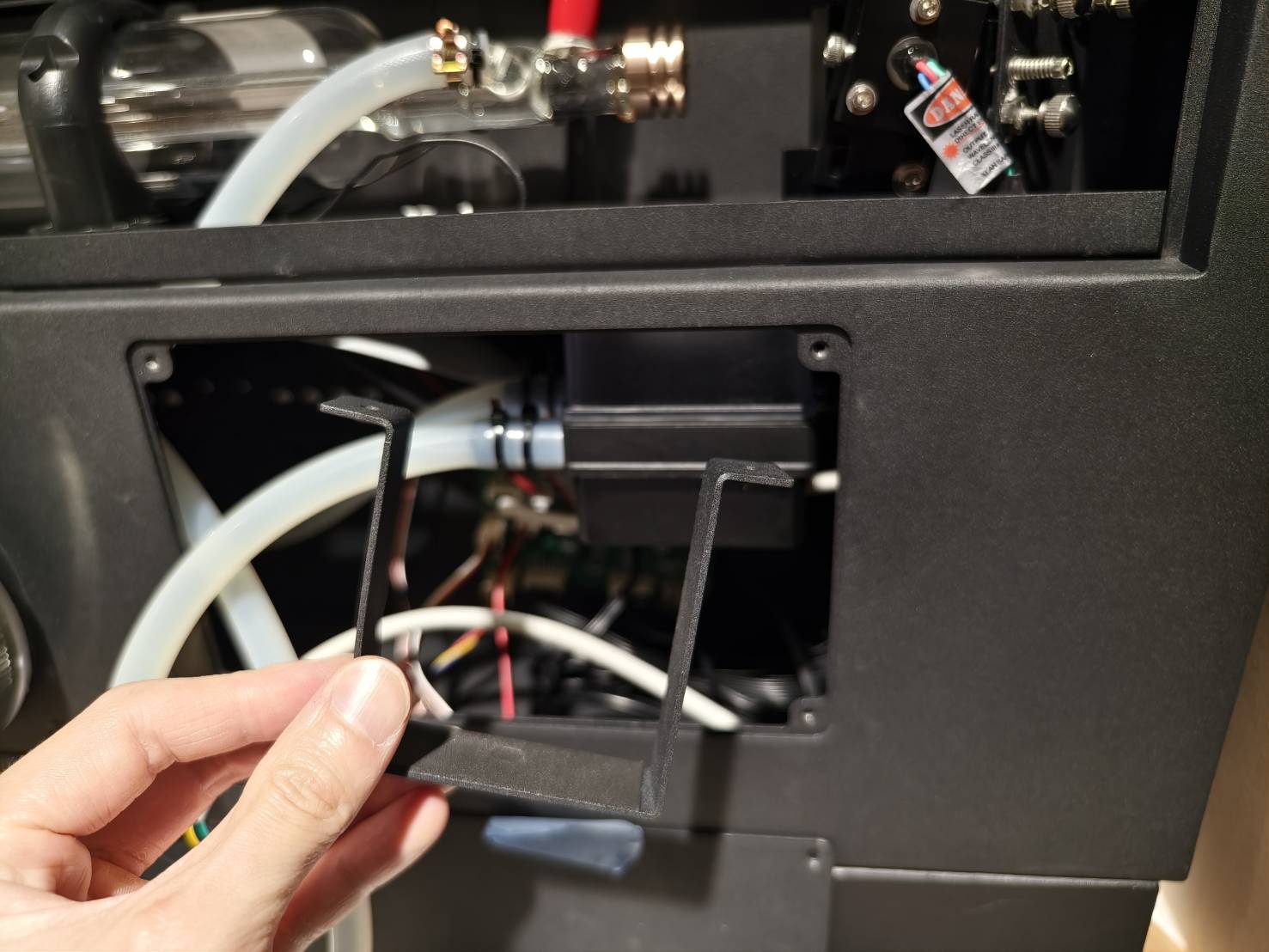

Desenrosqueu els dos cargols i podreu retirar el suport de la bomba d'aigua.
Pas 9
- És possible que la bomba d'aigua estigui adherida a la màquina.
Intenteu retirar-la amb la mà.
(Si la bomba d'aigua s'extreu amb el suport, podeu ometre aquest pas.)

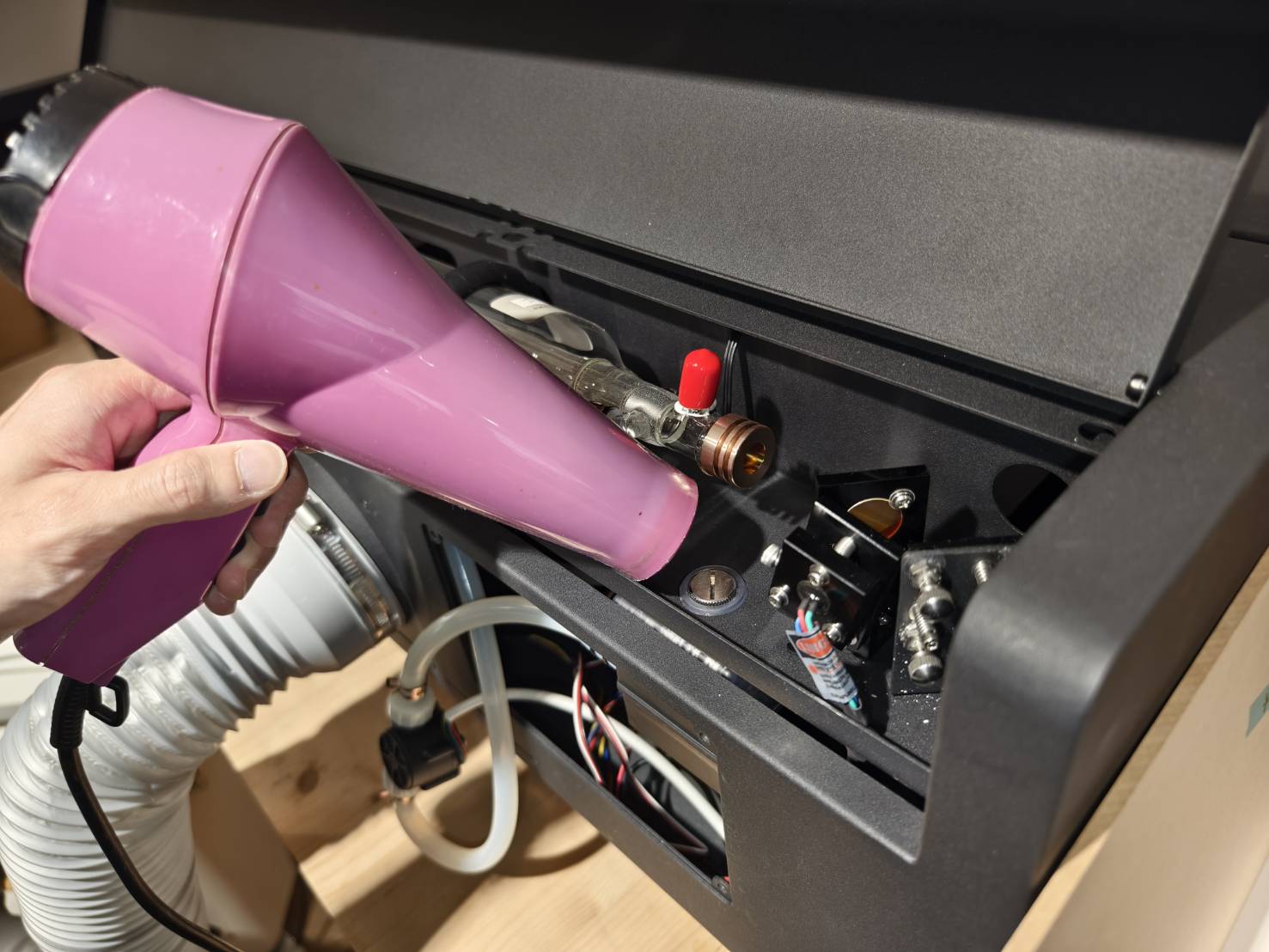

- Si la cinta adhesiva és massa forta i no podeu treure la bomba, podeu utilitzar un assecador de cabell per escalfar-la lleugerament i facilitar-ne l'extracció.
Pas 10
Netegeu les restes de cinta adhesiva de la màquina.
Pas 11

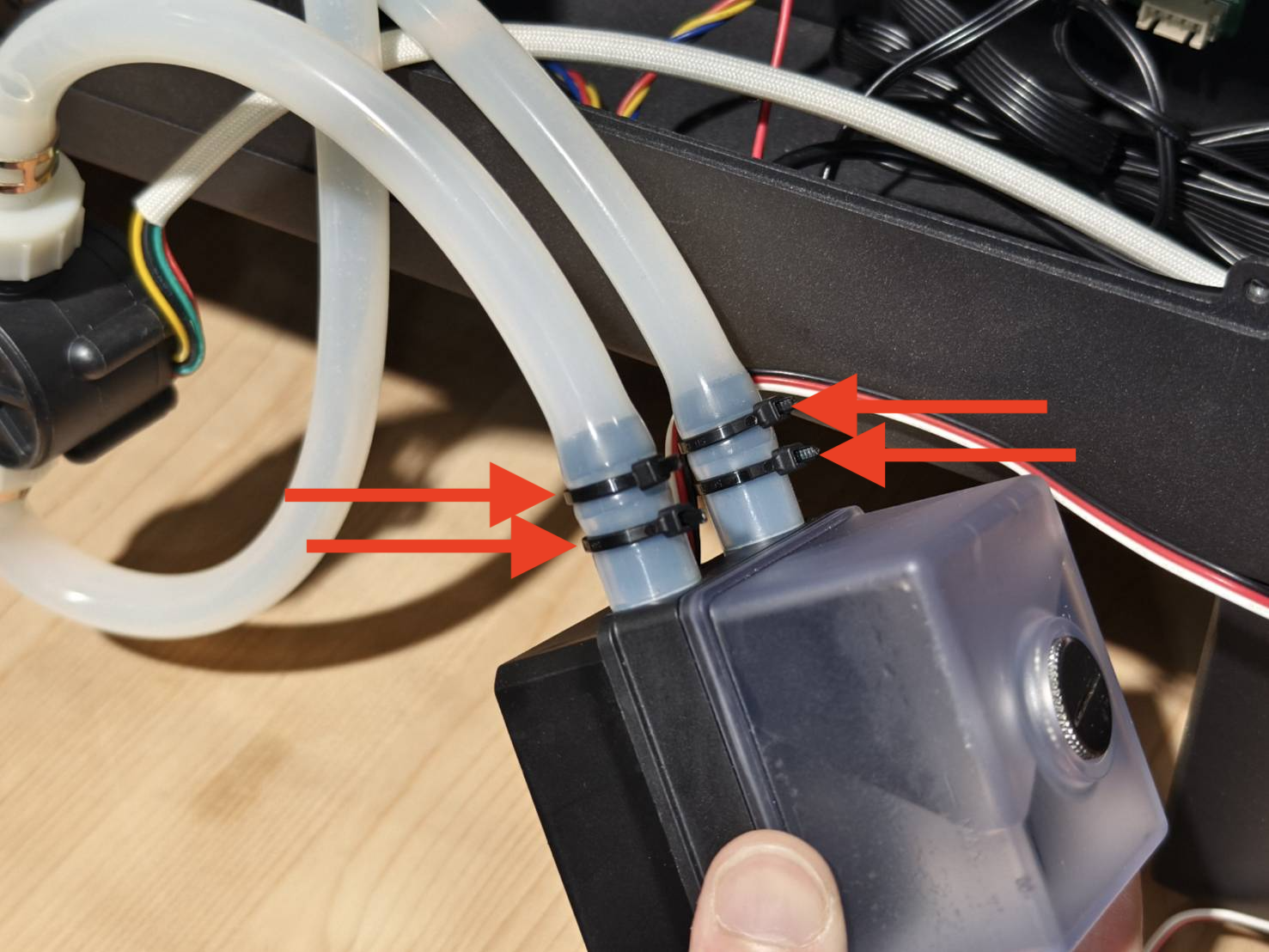

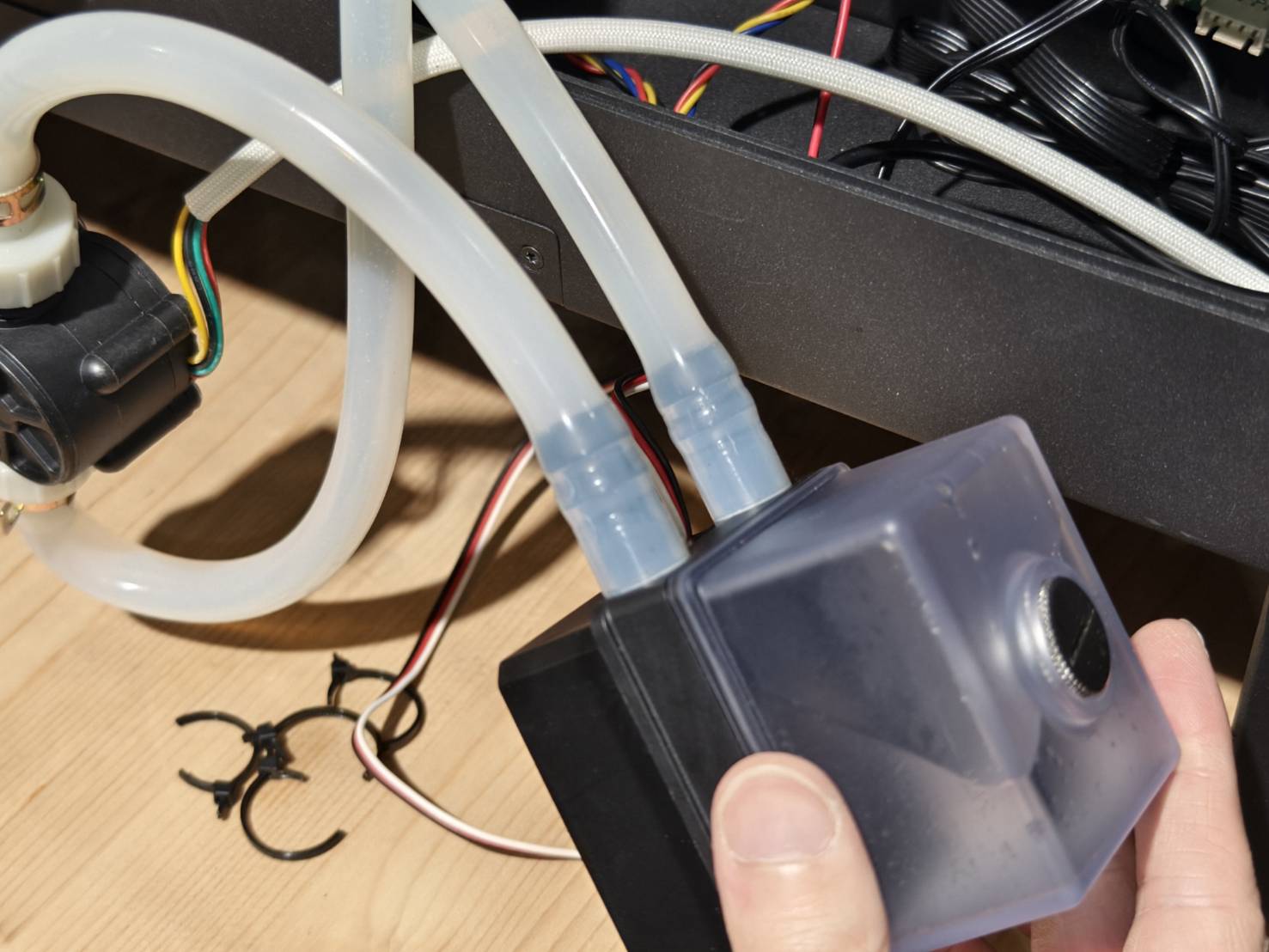

Traieu la bomba d'aigua i talleu les brides de cable o moveu les abraçadores de mànega si n'hi ha.
Brides de cable
Abraçadores de mànega
Pas 12

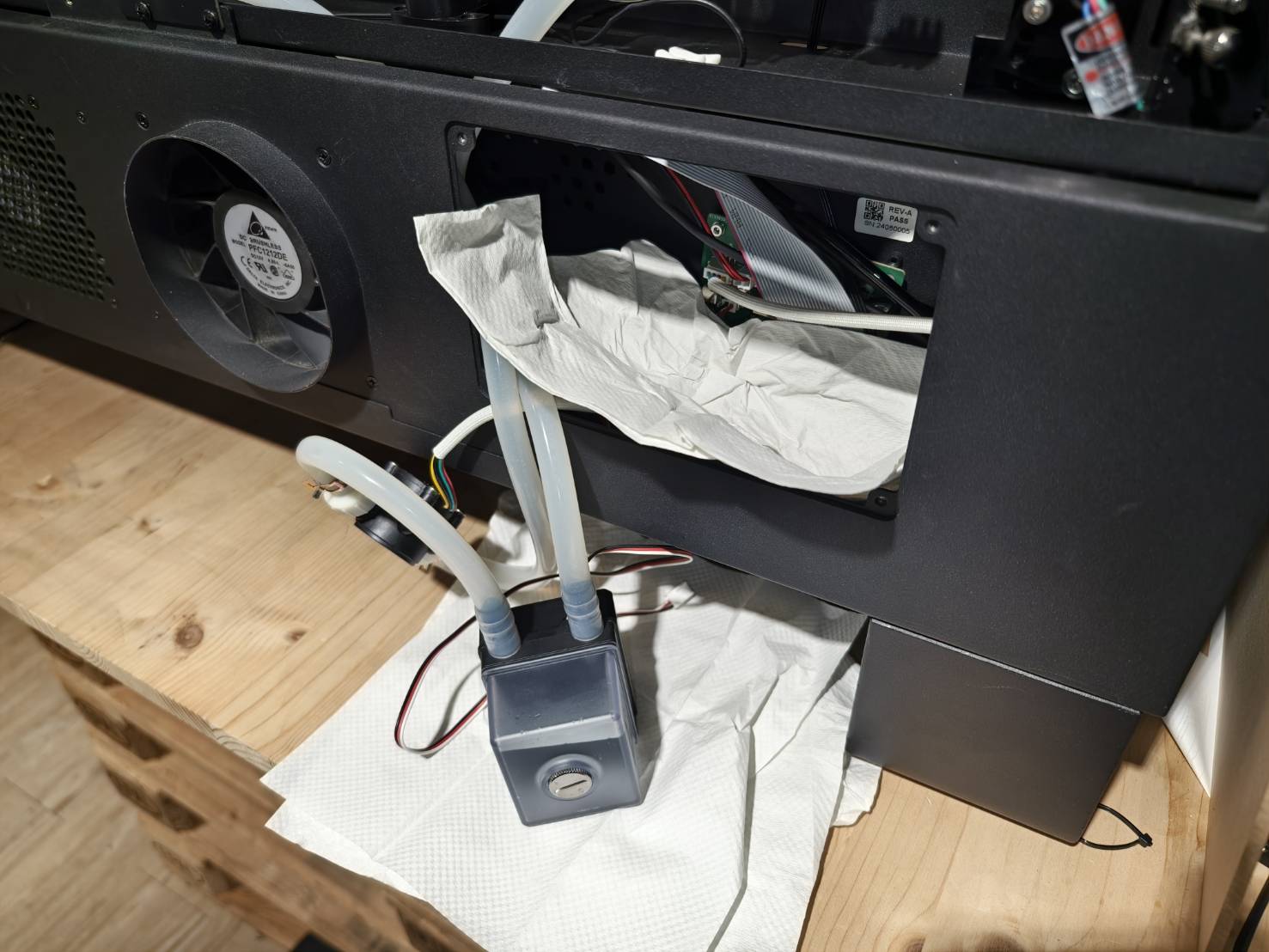

Col·loqueu alguns draps o tovalloles de paper dins la màquina i alguns sobre la taula.
Pas 13

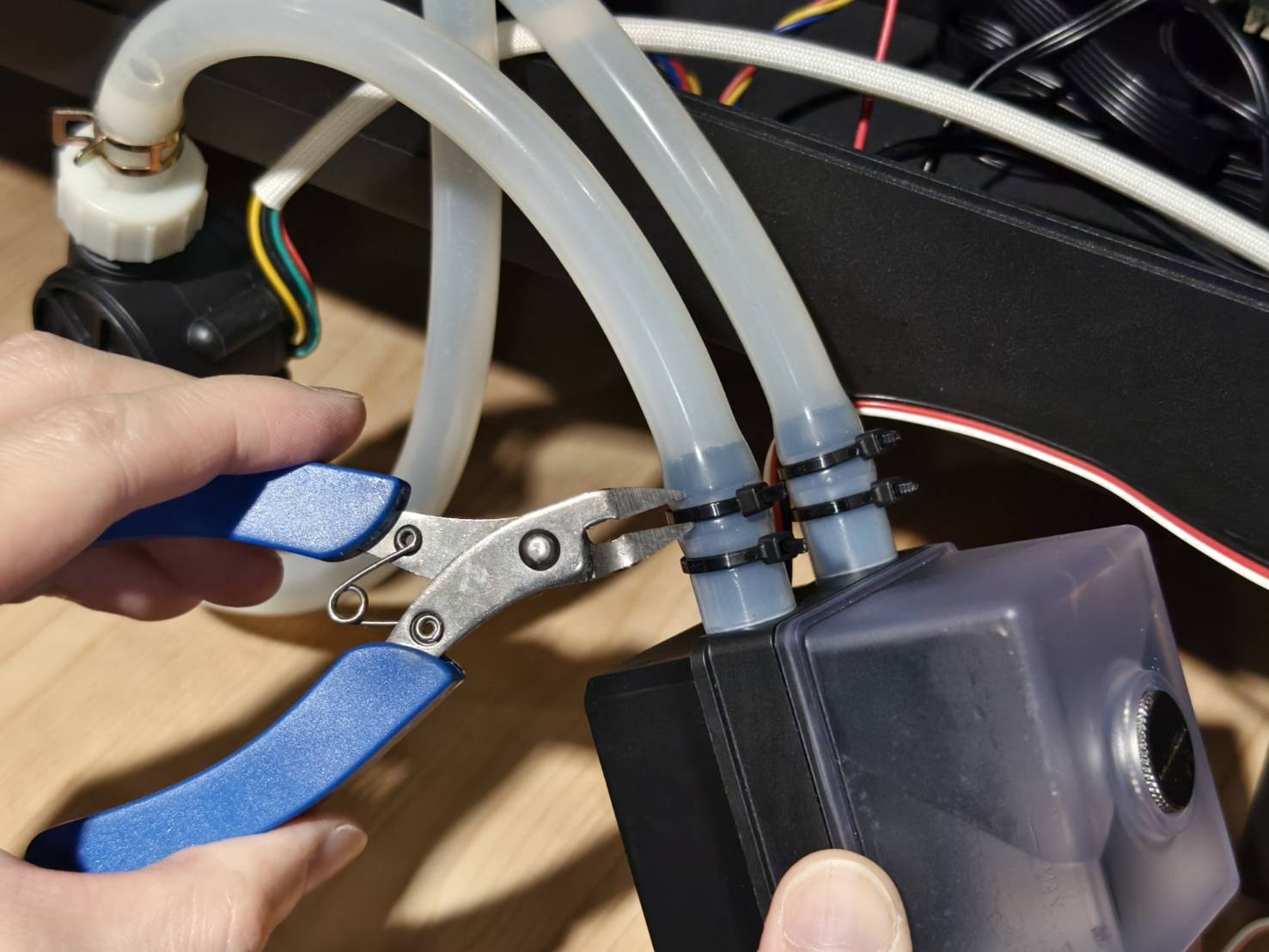

Desconnecteu les mànegues d'aigua de la bomba d'aigua utilitzant un tros de paper i unes alicates.
L'ús del paper té com a objectiu evitar que la mànega d'aigua es trenqui o es faci malbé.
(Si us plau, realitzeu aquesta acció dins d'un recipient, ja que quan es desconnecta una mànega d'aigua, l'aigua s'escapa immediatament.)
Pas 14
Connecteu les mànegues d'aigua a la nova bomba d'aigua.

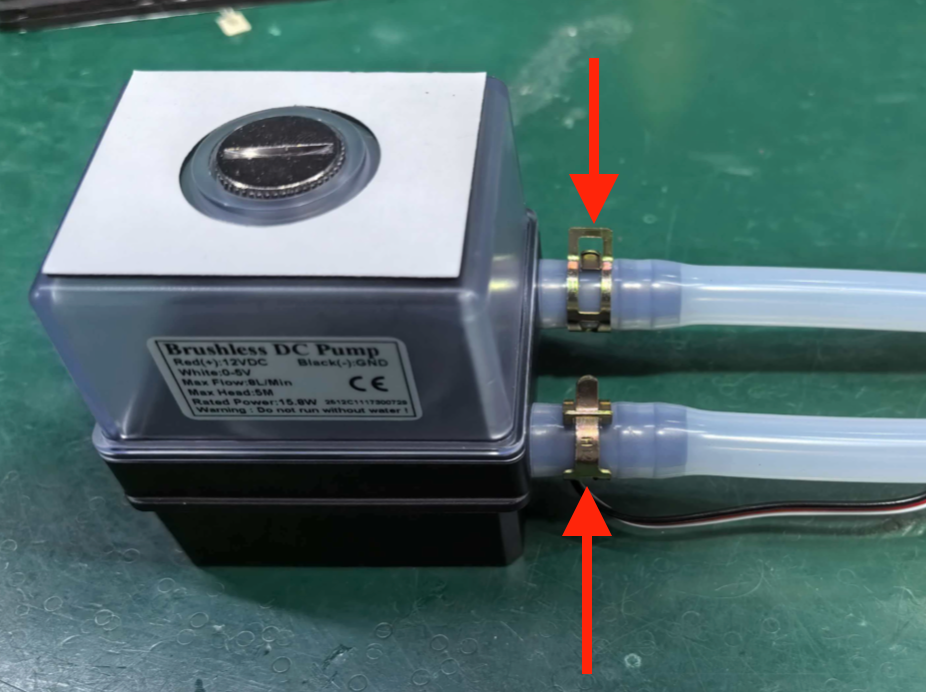

Si la vostra màquina té abraçadores de mànega, moveu-les a l'entrada i la sortida d'aigua de la bomba d'aigua.
Si no en teniu, aneu al Pas 14.1.
Pas 14.1 (Pas opcional)
Si disposeu de brides, lligeu les mànegues d'aigua com es mostra al vídeo.
Si no en teniu, ometeu aquest pas.
Pas 15
Instal·leu la nova bomba d'aigua juntament amb el suport.
El suport té una orientació específica. Consulteu el vídeo següent.
Pas 16

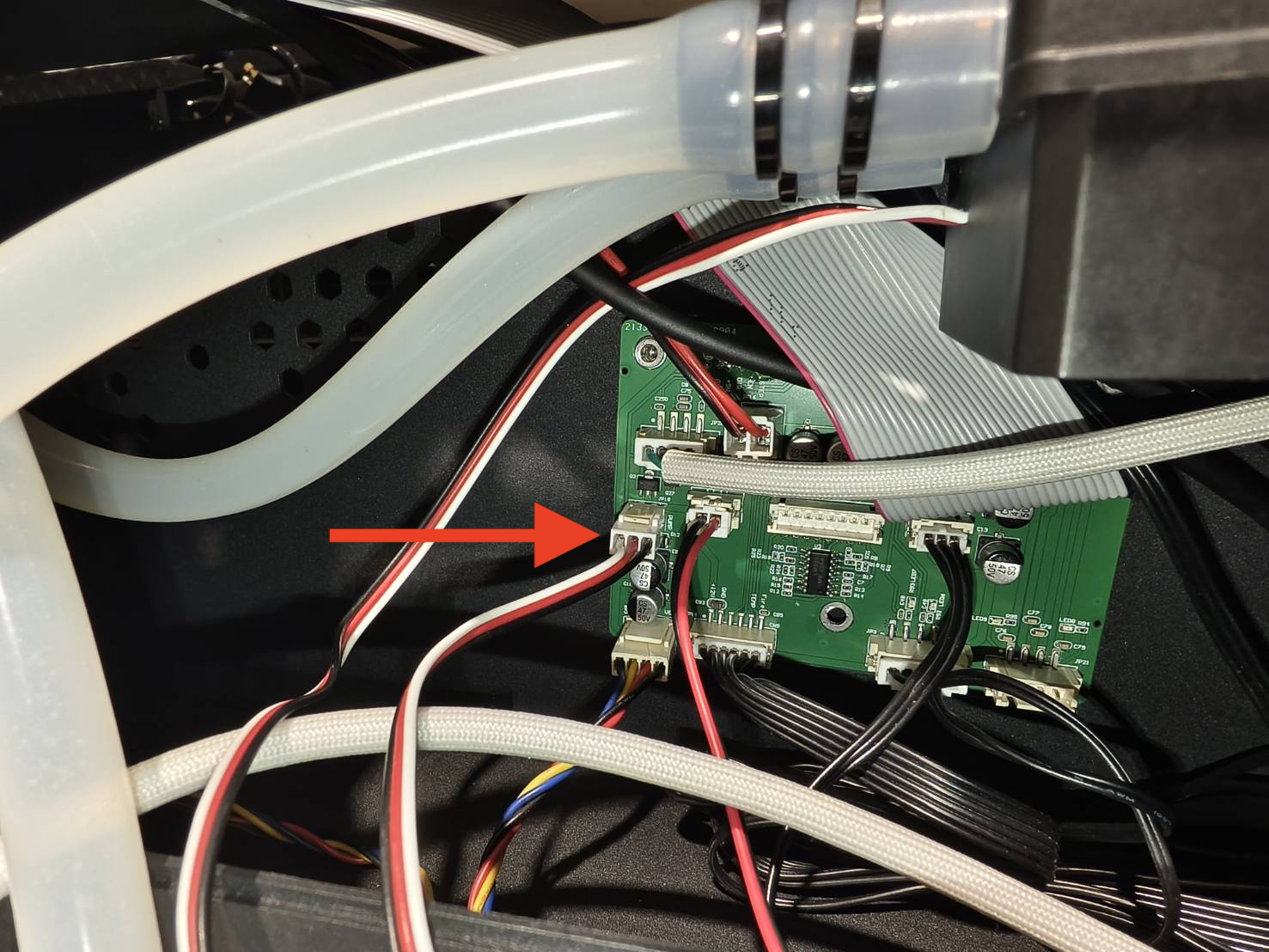

Torneu a col·locar el sensor de flux a la màquina i connecteu el cable de la bomba d'aigua a la placa.
Pas 17

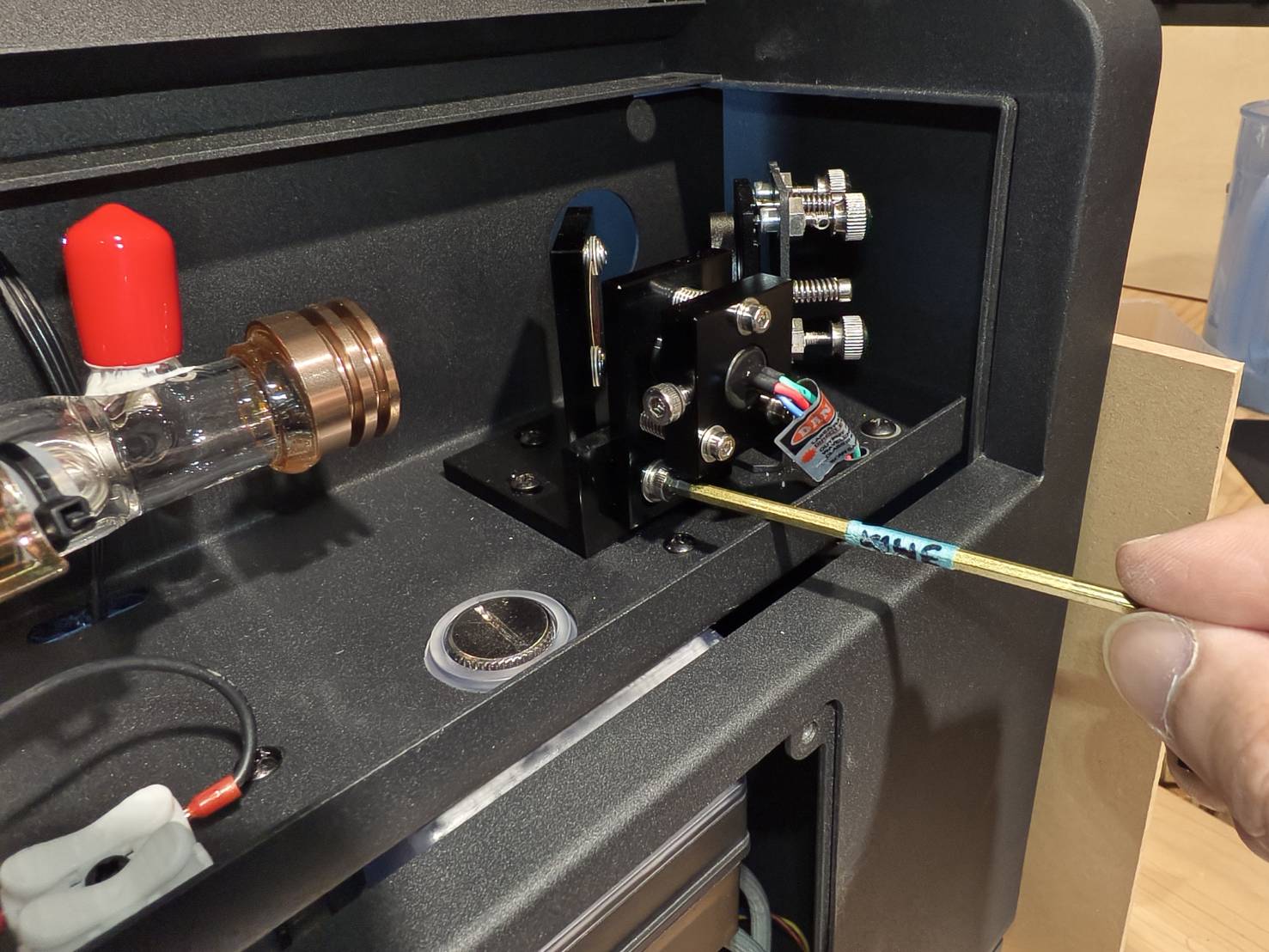

Cargoleu de nou el cargol del suport del punter làser vermell.
Pas 18
Consulteu la guia següent per omplir l'aigua.
Substitució de l'aigua de refrigeració
Pas 19
- Realitzeu una prova de velocitat de flux per comprovar si el valor és normal, que ha de ser de 3 L/min o superior.
(Panell de la màquina > Màquina > Configuració del maquinari > Prova de velocitat de flux)
- Si el valor és inferior a 3 L/min, consulteu la guia següent per solucionar el problema.
#900 Cooler Off/Cooling system failure
Pas 20

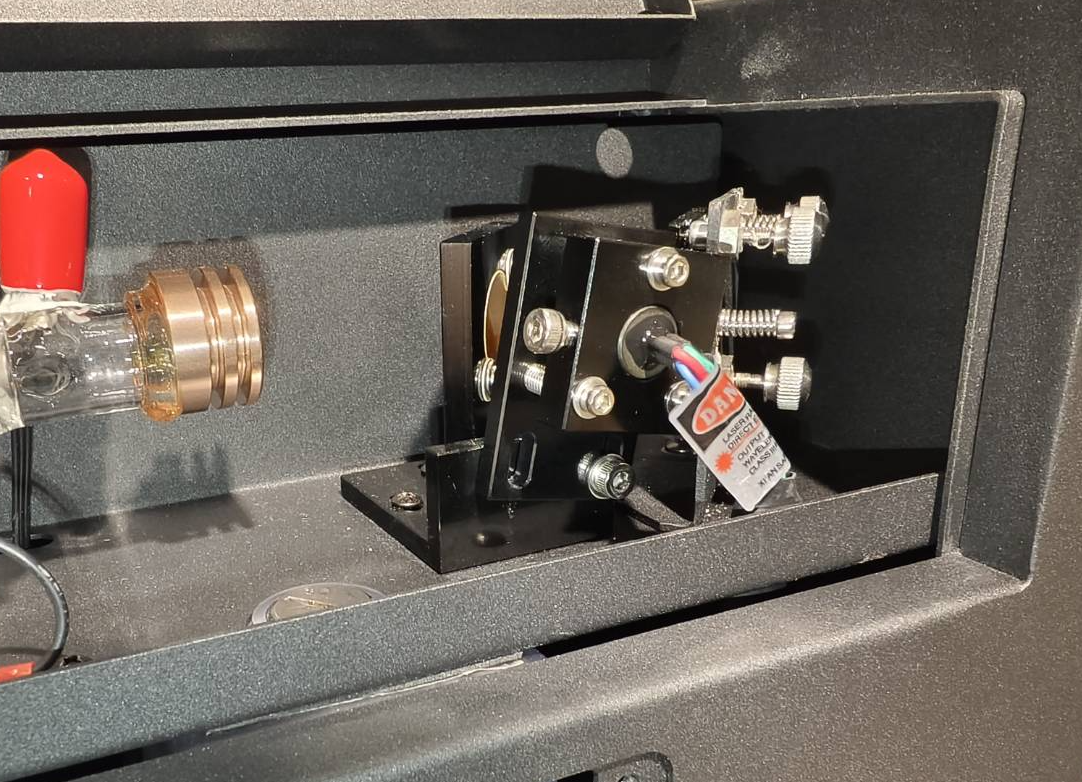

Com que s'ha mogut el suport del punter làser vermell, verifiqueu si el punt del làser vermell i la marca cremada coincideixen.
Aquest pas comprova si les trajectòries del làser vermell i del làser de CO2 real coincideixen i estan alineades.
Si no estan alineats, ajusteu l'emissor de llum vermella amb una clau Allen de 2,5 mm.
| ||||||||
|
Pas 21
Tanqueu la coberta posterior i cargoleu-la.
Pas 22
Torneu a instal·lar la placa.
#END
