Beambox II - Substitució del sensor de flux

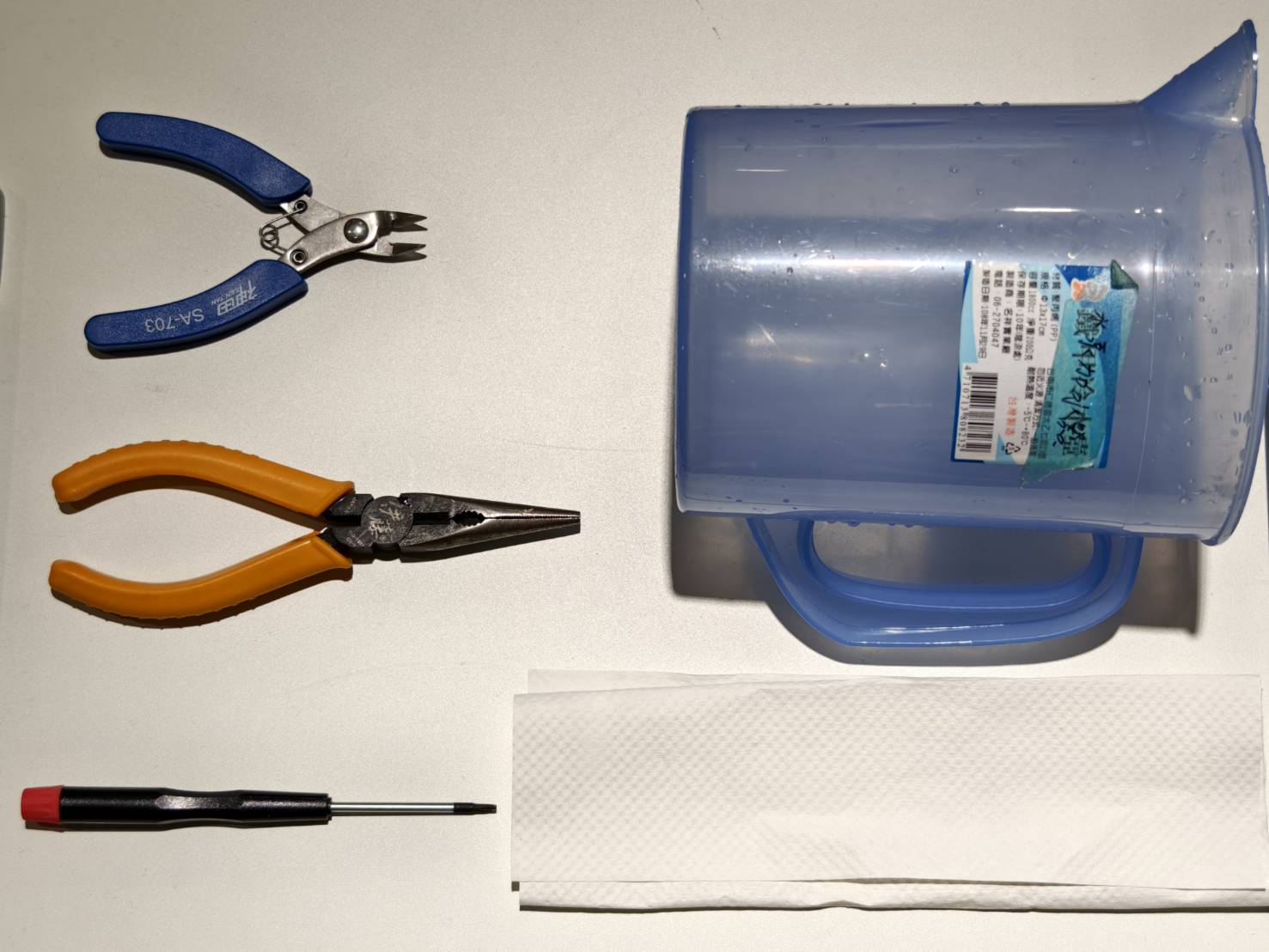

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Obriu la tapa de la bomba d'aigua amb el tornavís Torx.

Pas 2.1

Aquest pas és opcional.

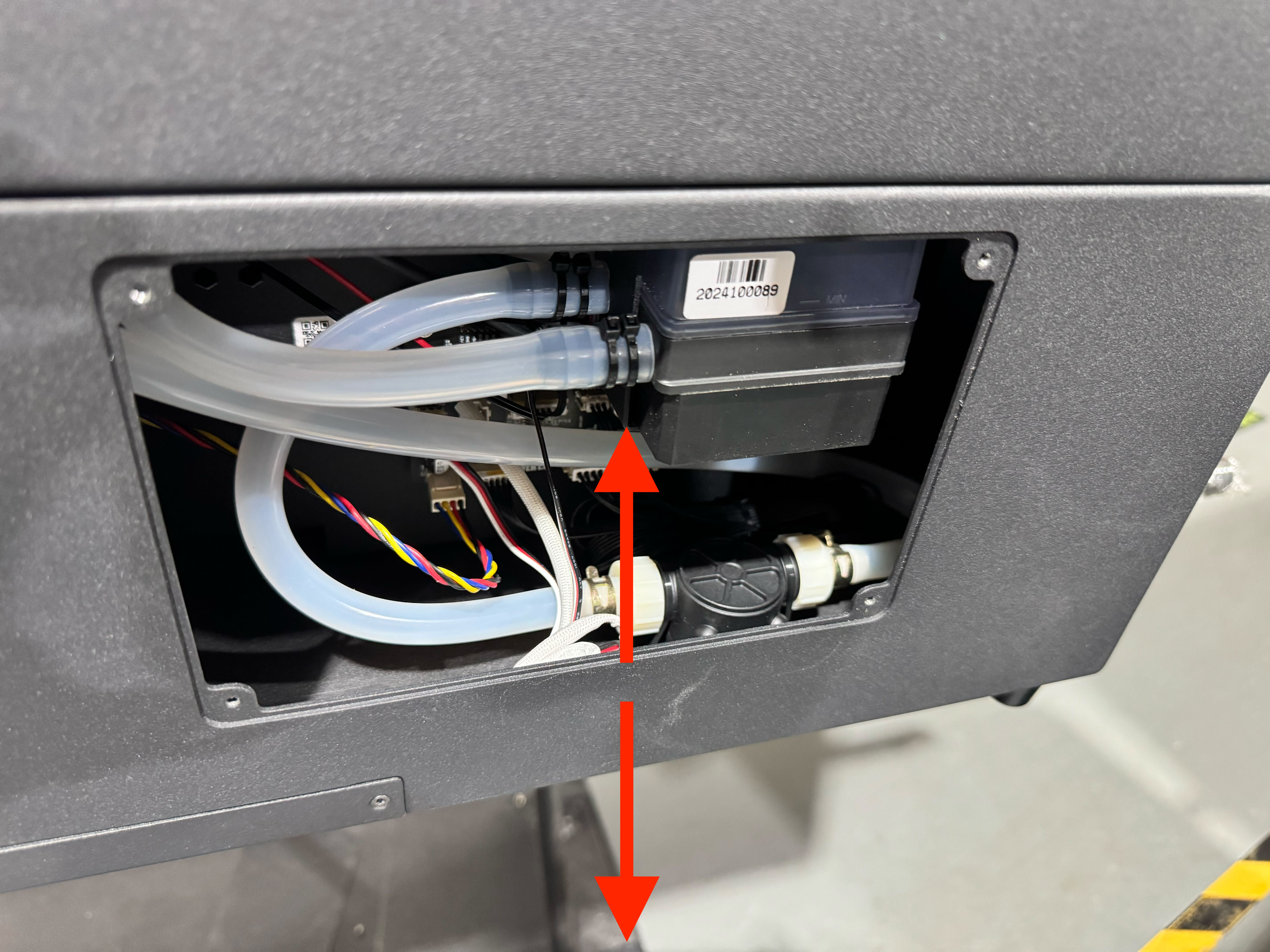

Eleveu la màquina per crear més espai a dalt i a baix, o desplaceu-la fins a la vora de la taula.

Pas 3

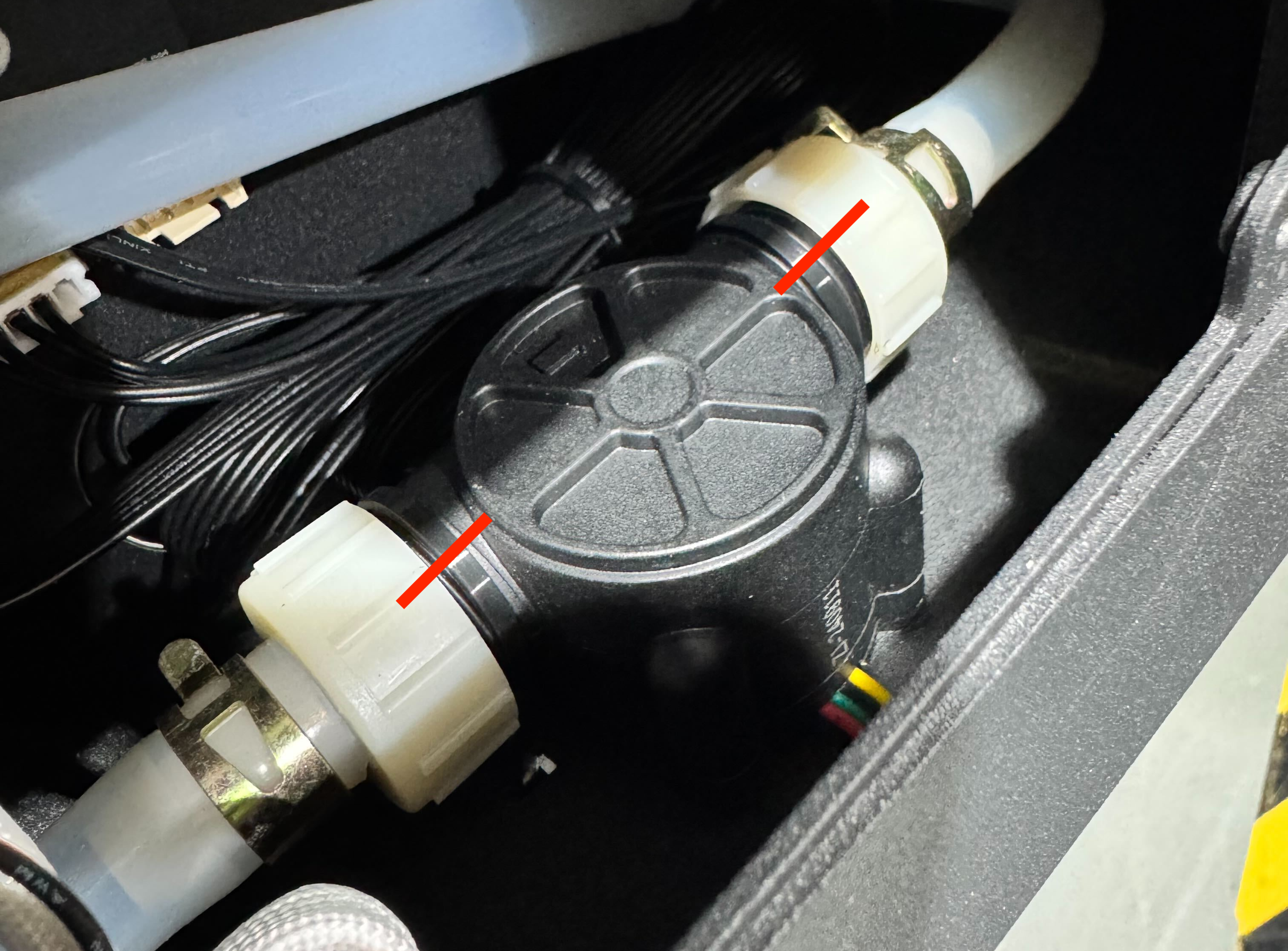

Talleu les dues brides de cable i el sensor de flux quedarà lliure per moure's.
Si el vostre sensor de flux no està lligat, salteu aquest pas.

Pas 4

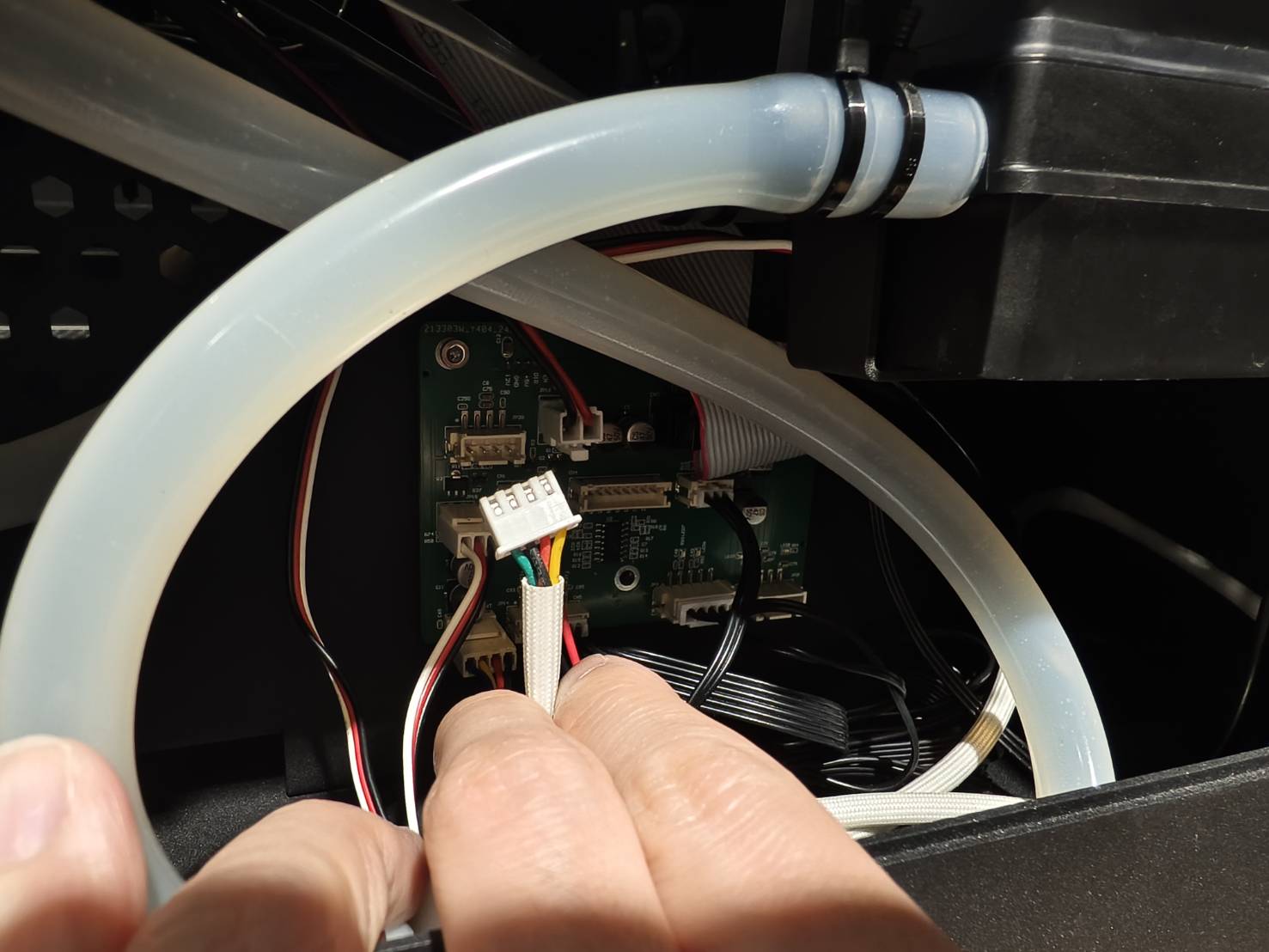

Desendolleu el cable del sensor de flux.

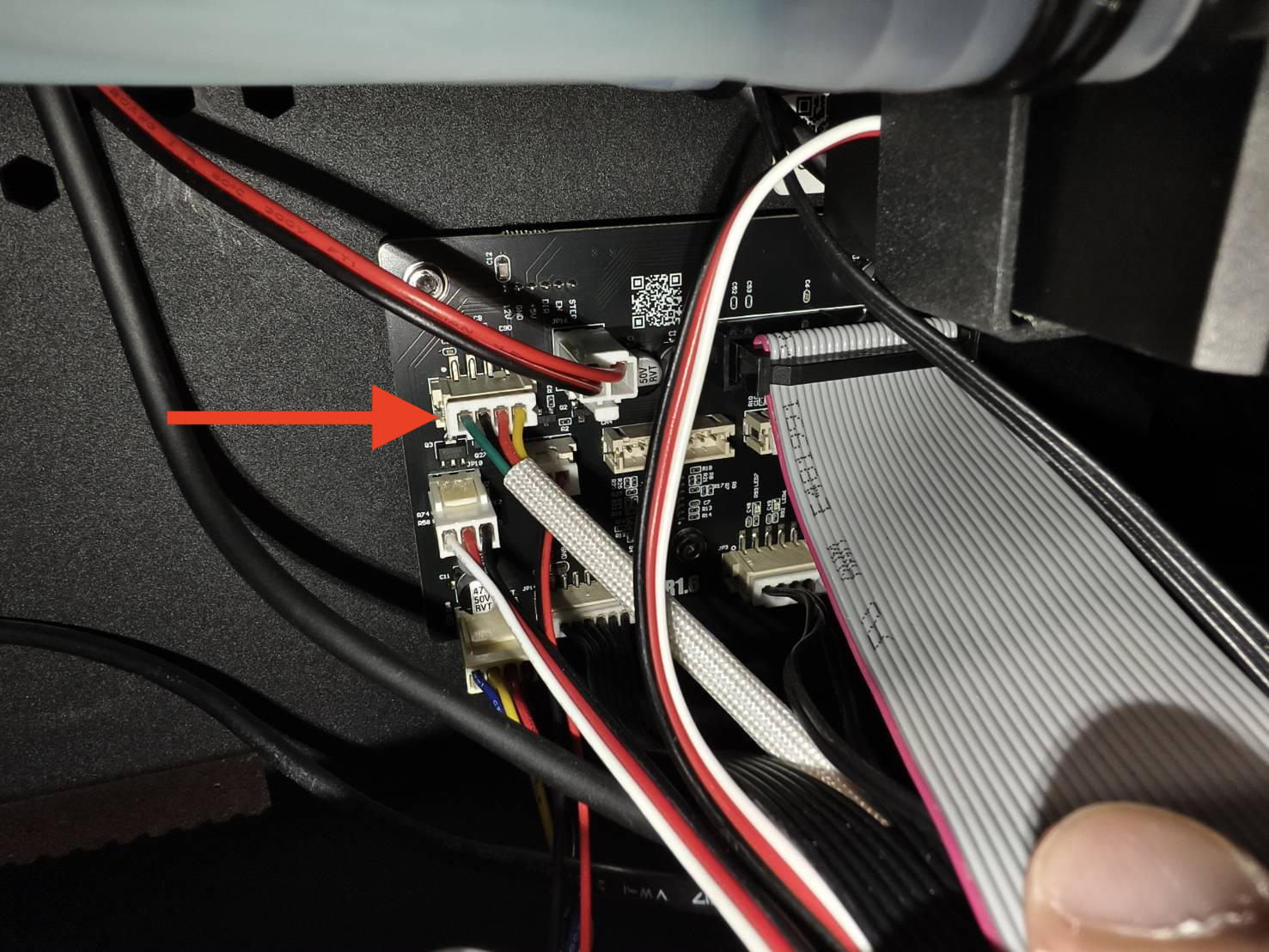

(Si la vostra placa és diferent de les imatges següents, consulteu el diagrama per a la configuració més recent.)

Pas 5

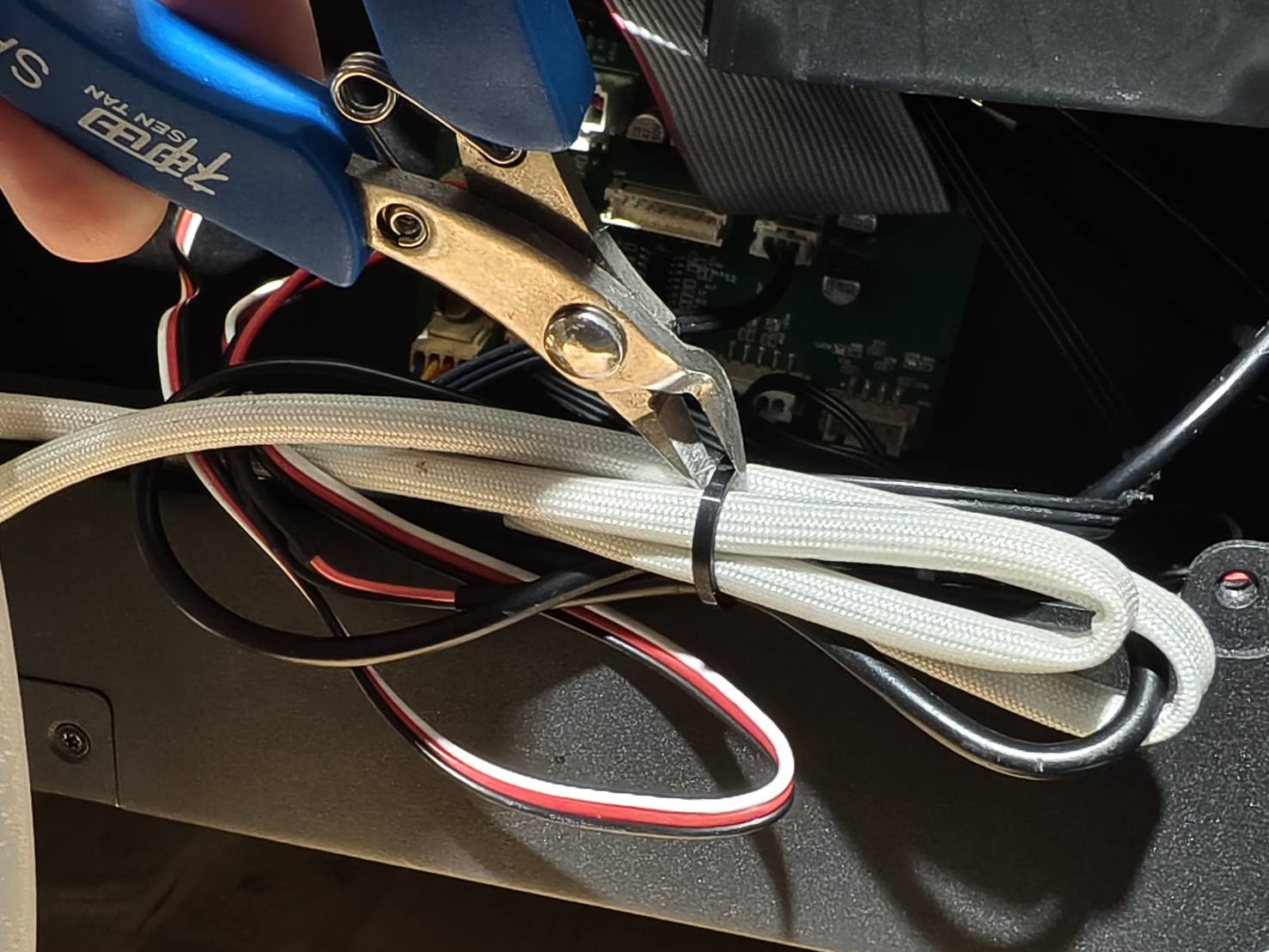

Talleu la brida si el cable del cabalímetre està lligat amb altres cables.
Si no és així, salteu aquest pas.

Pas 6

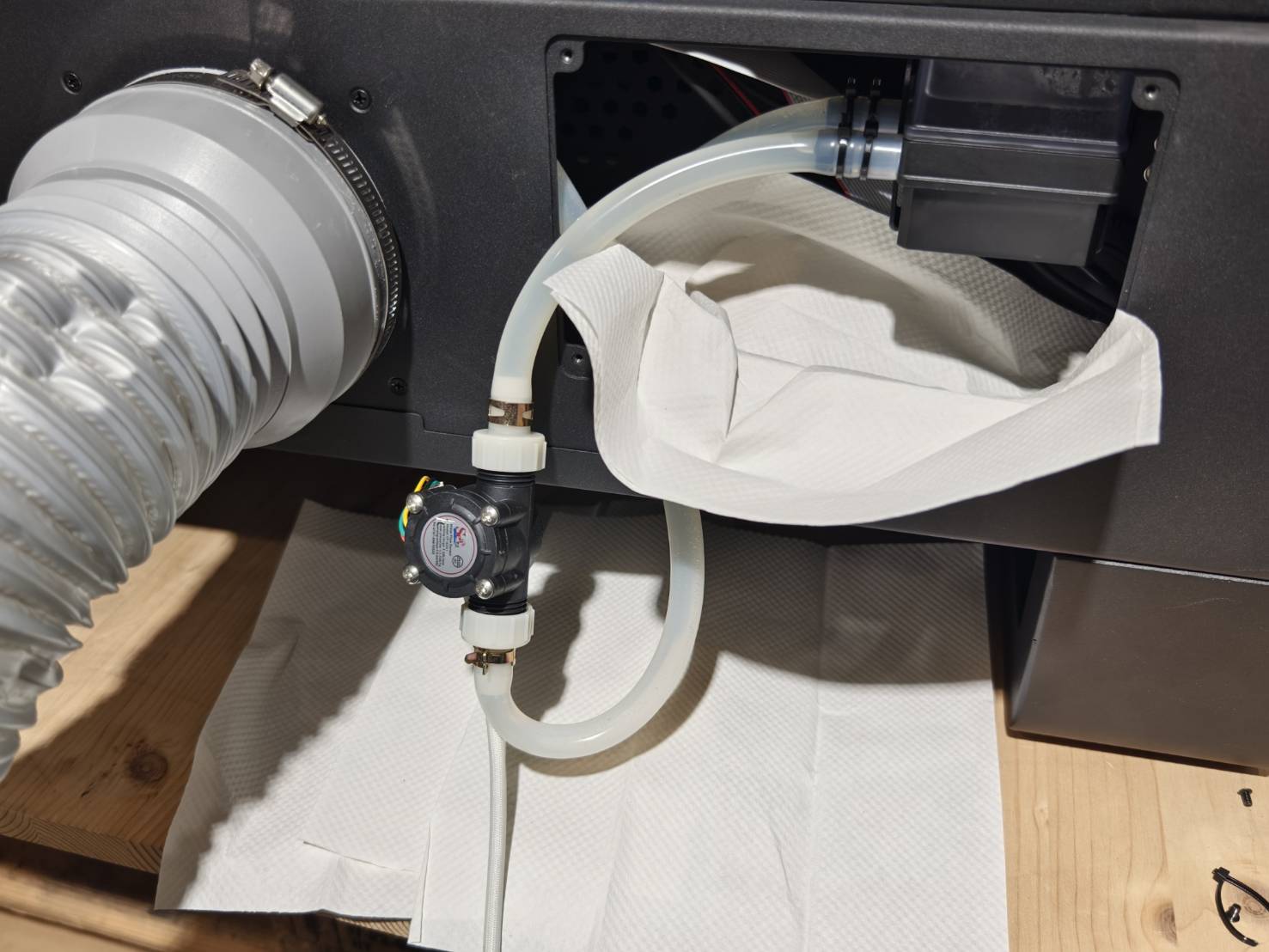

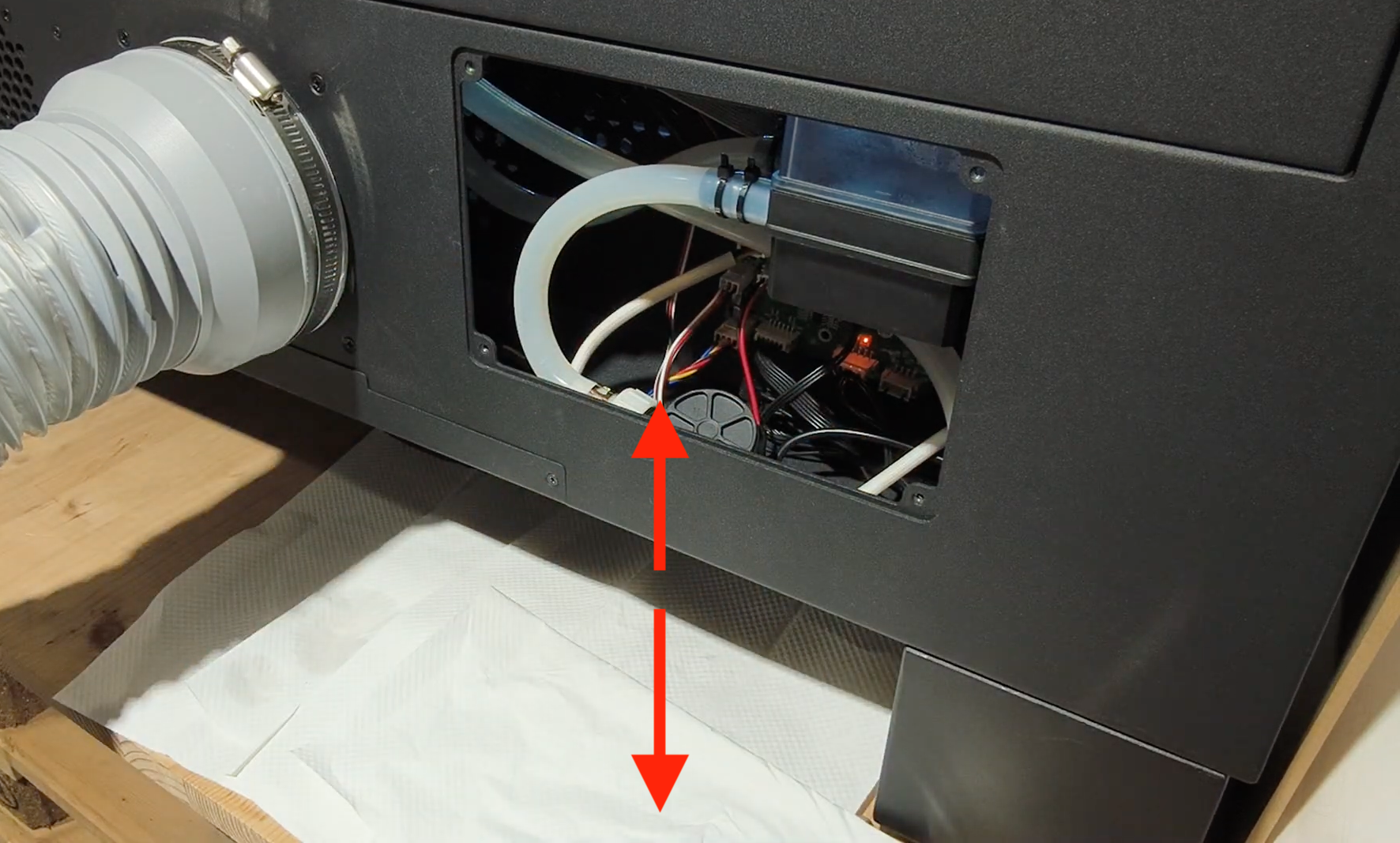

Col·loqueu el drap o el paper de cuina sota el sensor de flux i també poseu-ne una mica sobre la taula.

Pas 7

Col·loqueu el recipient d'aigua sota el sensor de flux.

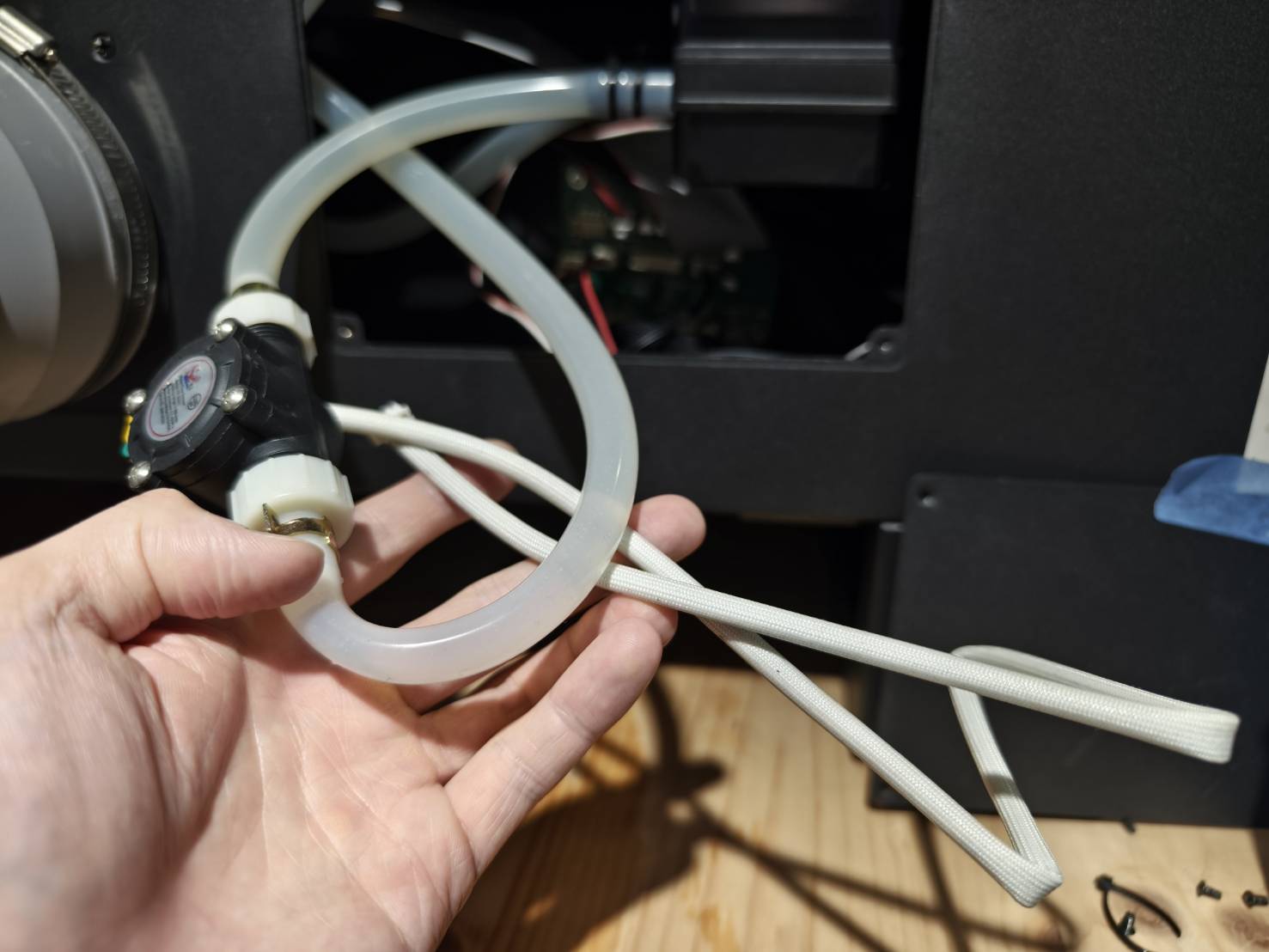

Moveu les abraçadores metàl·liques cap a un costat per desconnectar les dues mànegues d'aigua del sensor de flux.
(Tingueu en compte que l'aigua s'escaparà quan desconnecteu la mànega. Assegureu-vos de fer-ho dins del recipient d'aigua.)

Pas 8

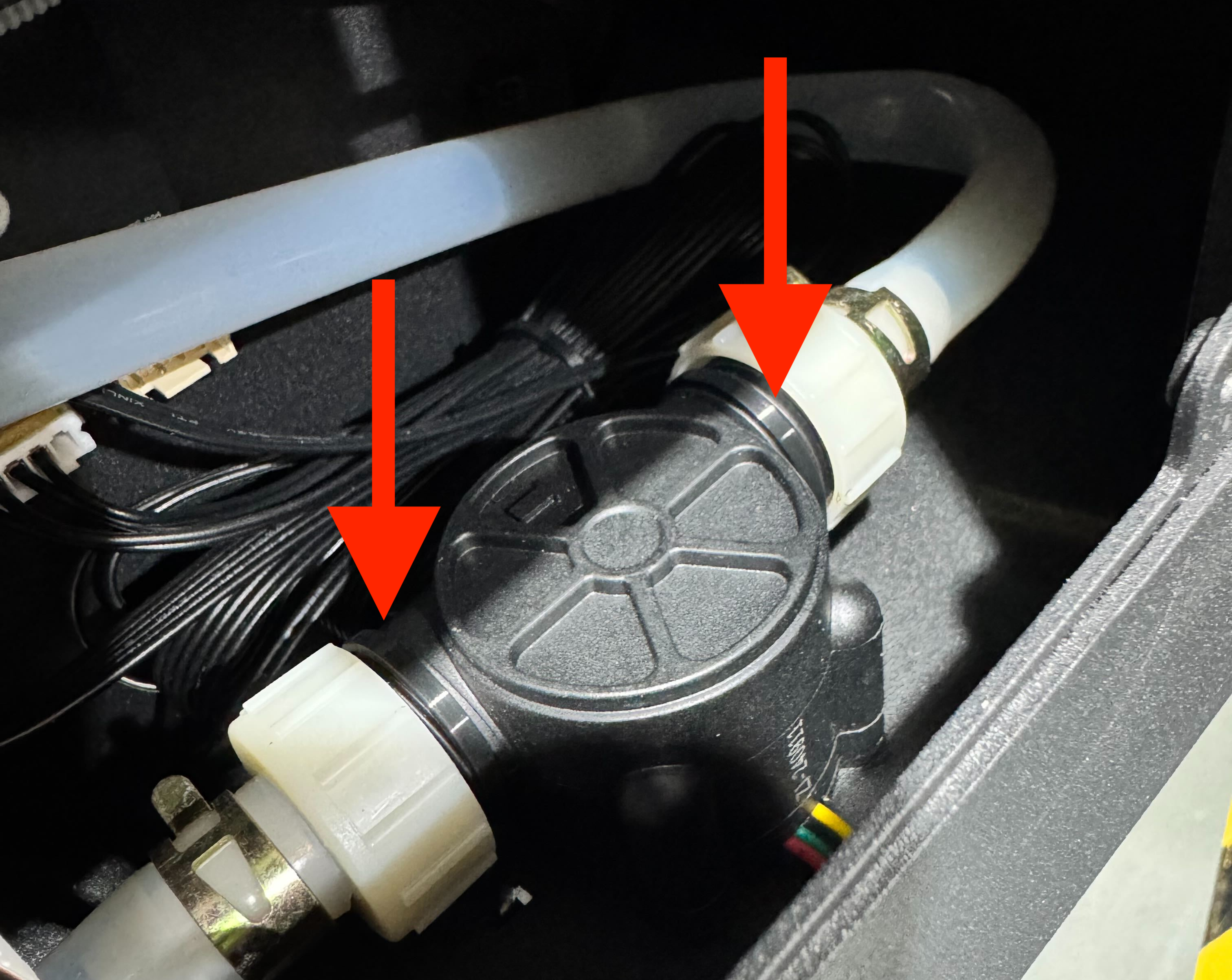

• Retireu els dos connectors del sensor de flux.

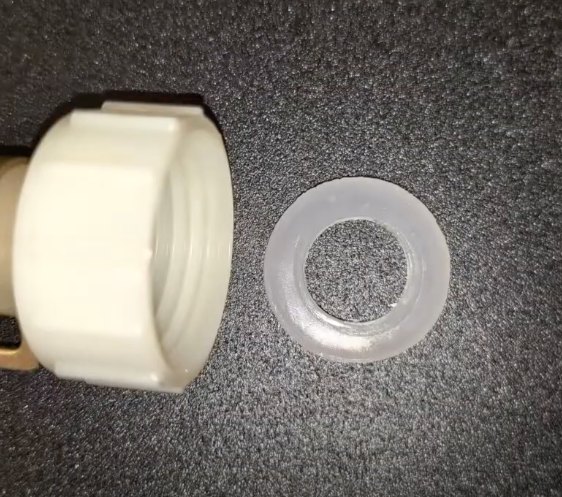

• Hi ha una junta de goma dins del connector. Assegureu-vos que no es perdi mentre retireu els connectors.


Pas 9

Instal·leu els connectors al nou sensor de flux. Assegureu-vos que les juntes de goma estiguin al seu lloc.

Pas 10

Connecteu el cable del nou sensor de flux i col·loqueu-lo a l'interior de la màquina.

Pas 11 (Pas opcional)

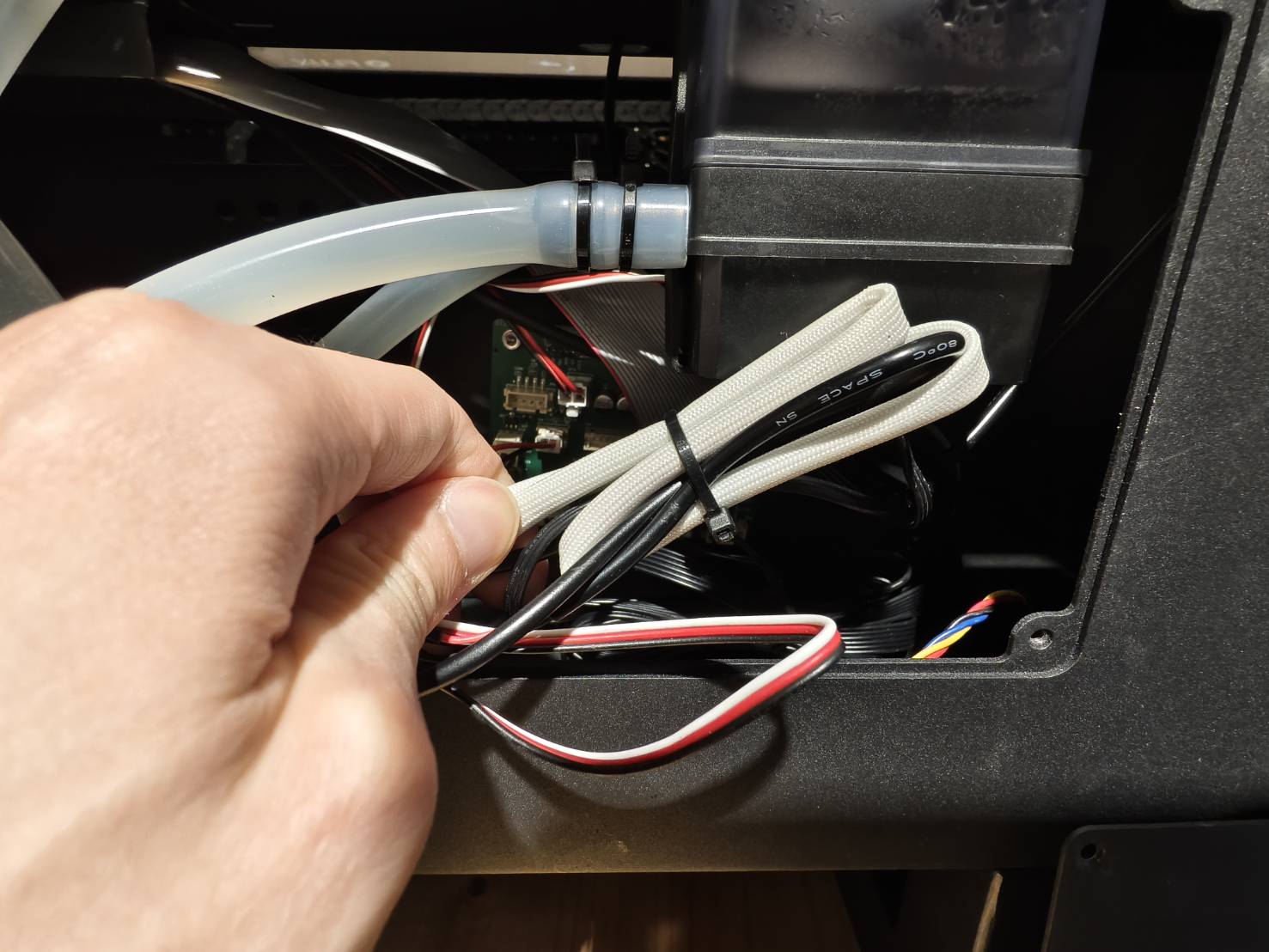

Si teniu brides a mà, podeu lligar els cables per mantenir-los ordenats.
Si no disposeu de brides, podeu ometre aquest pas.

Pas 12

Consulteu la guia següent per omplir l'aigua.
Substitució de l'aigua de refrigeració

Pas 13

• Realitzeu una prova de velocitat de flux per comprovar si el valor és normal, que ha de ser de 3L/min o superior.
  (Panell de la màquina > Màquina > Configuració del maquinari > Prova de velocitat de flux)




• Si el valor és inferior a 3L/min, consulteu la guia següent per solucionar el problema.
  #900 Cooler Off/Cooling system failure

Pas 14 (Pas opcional)

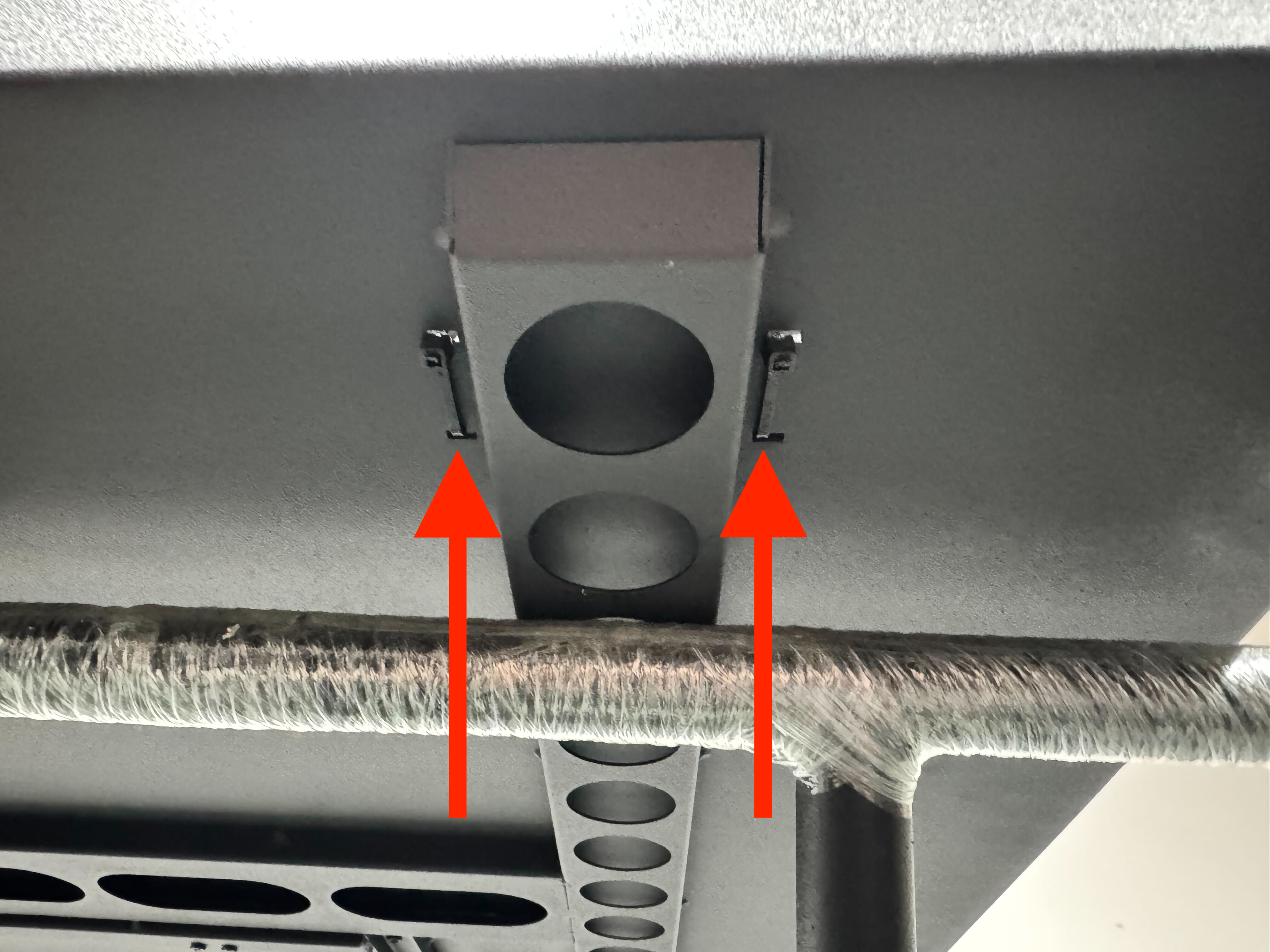

Si teniu brides de cables a mà, podeu utilitzar-les per fixar el sensor de flux.
Les brides passaran per la part inferior de la màquina.
Si no disposeu de brides, podeu ometre aquest pas.

Pas 15

Torneu a instal·lar la placa.
