Beambox II - Substitució del tub làser

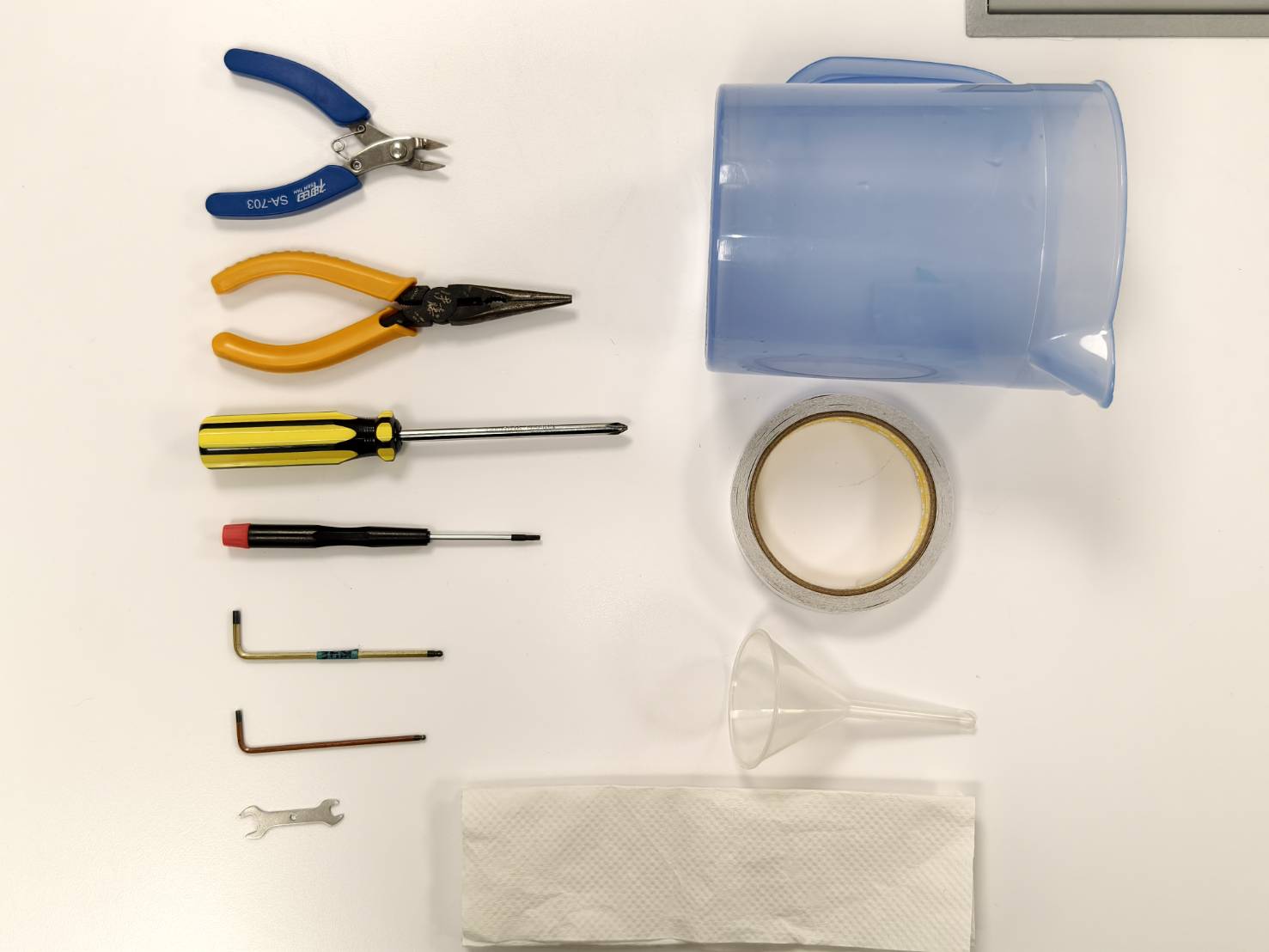

Eines

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

Feu servir un tornavís per treure els cargols de la part posterior de la màquina i, a continuació, obriu la tapa posterior.

Pas 3

Desconnecteu el cable de terra del tub làser.

Pas 4

• Desconnecteu els cables del tub làser i de la font d'alimentació làser.

Pas 5

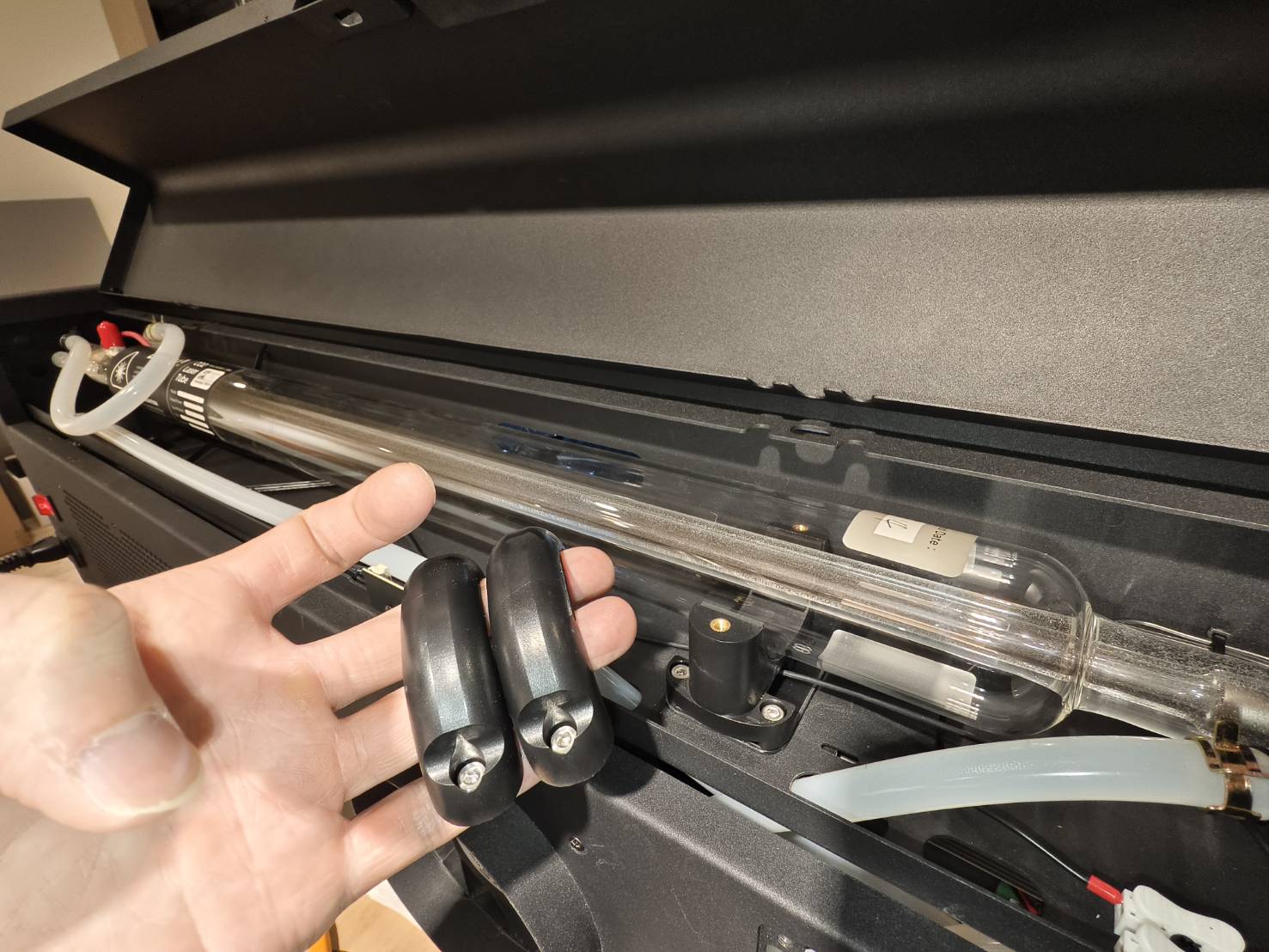

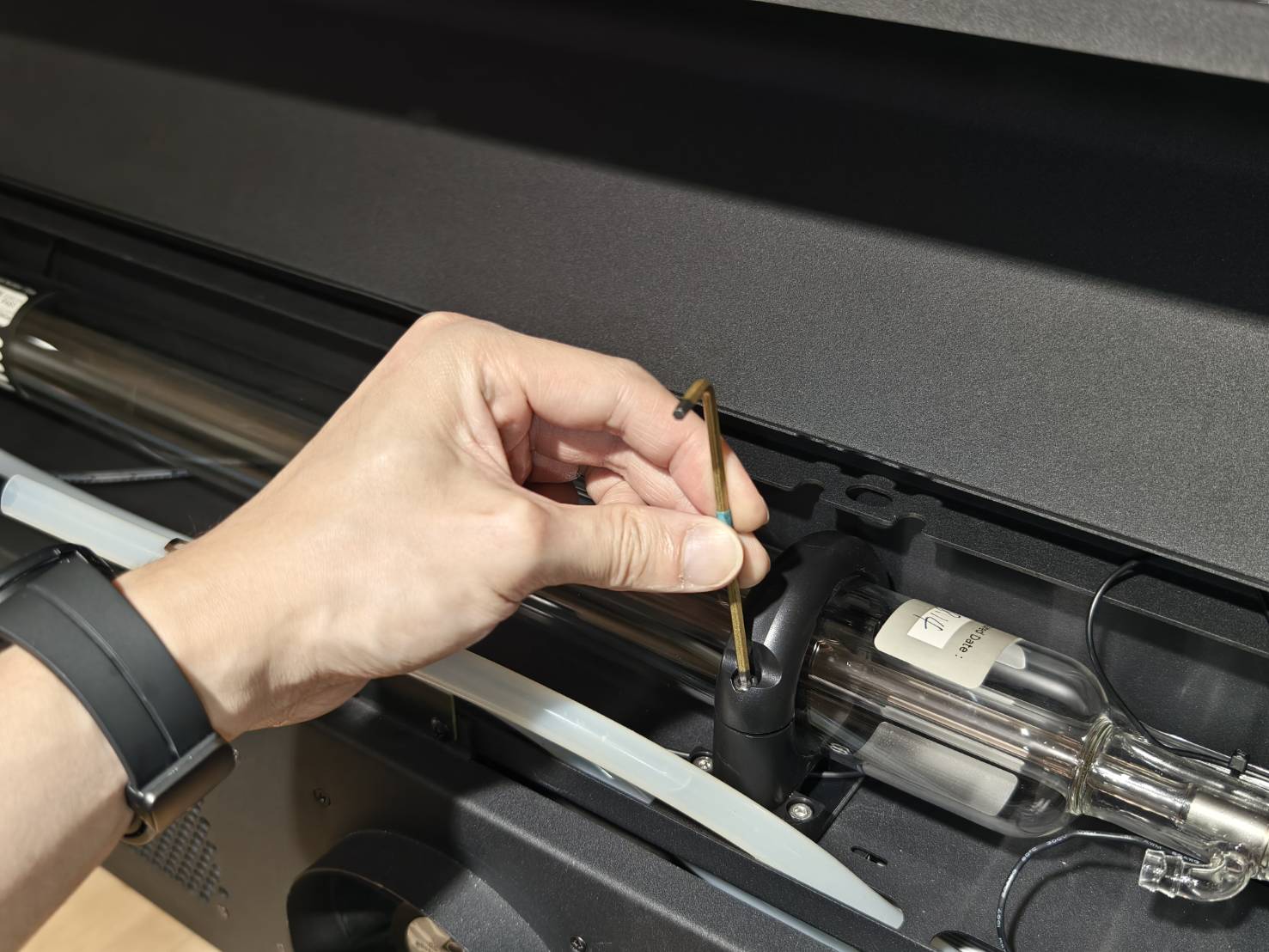

Retireu els suports del tub làser. (4 cargols hexagonals de 3 mm)

Pas 6

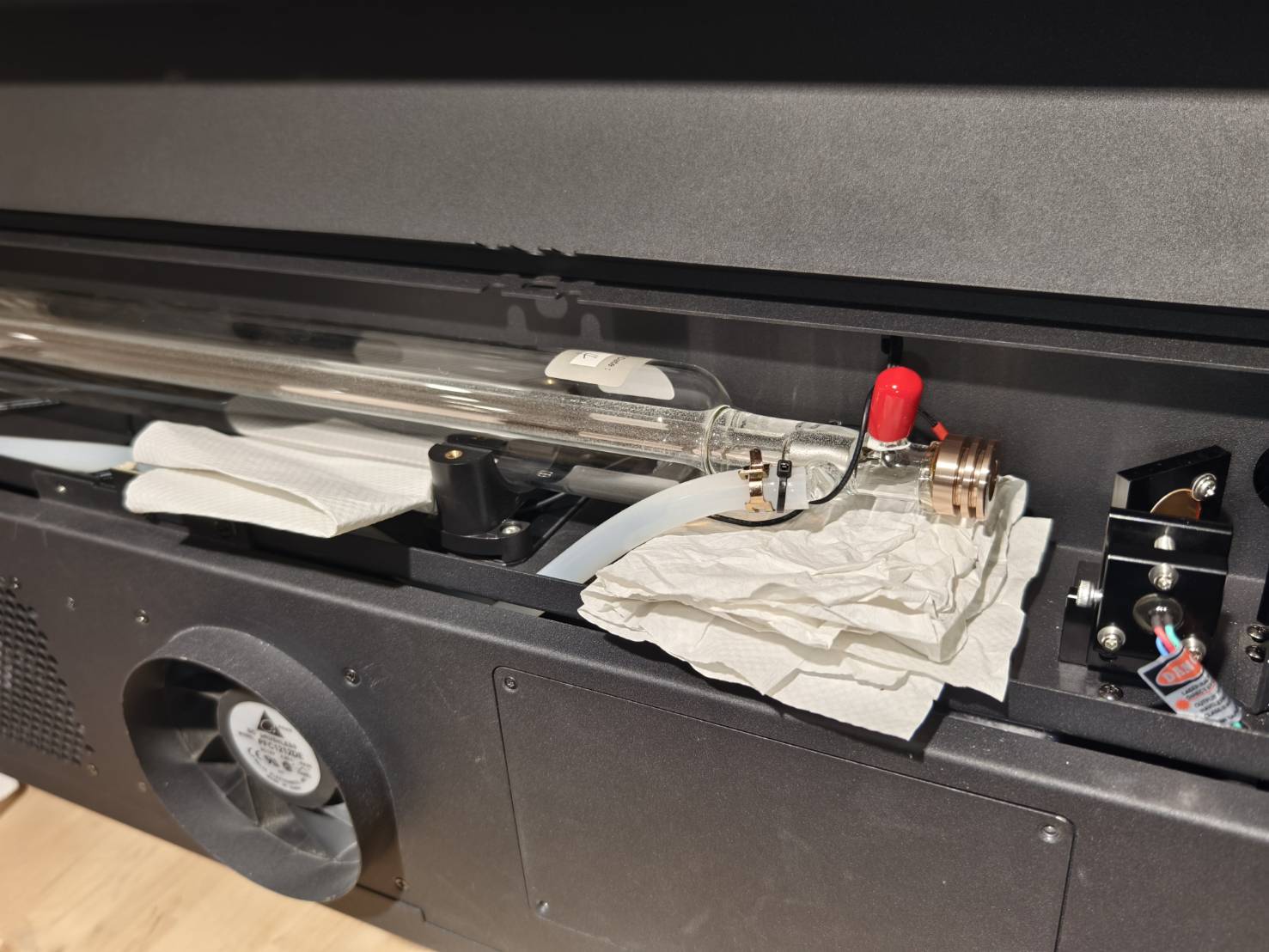

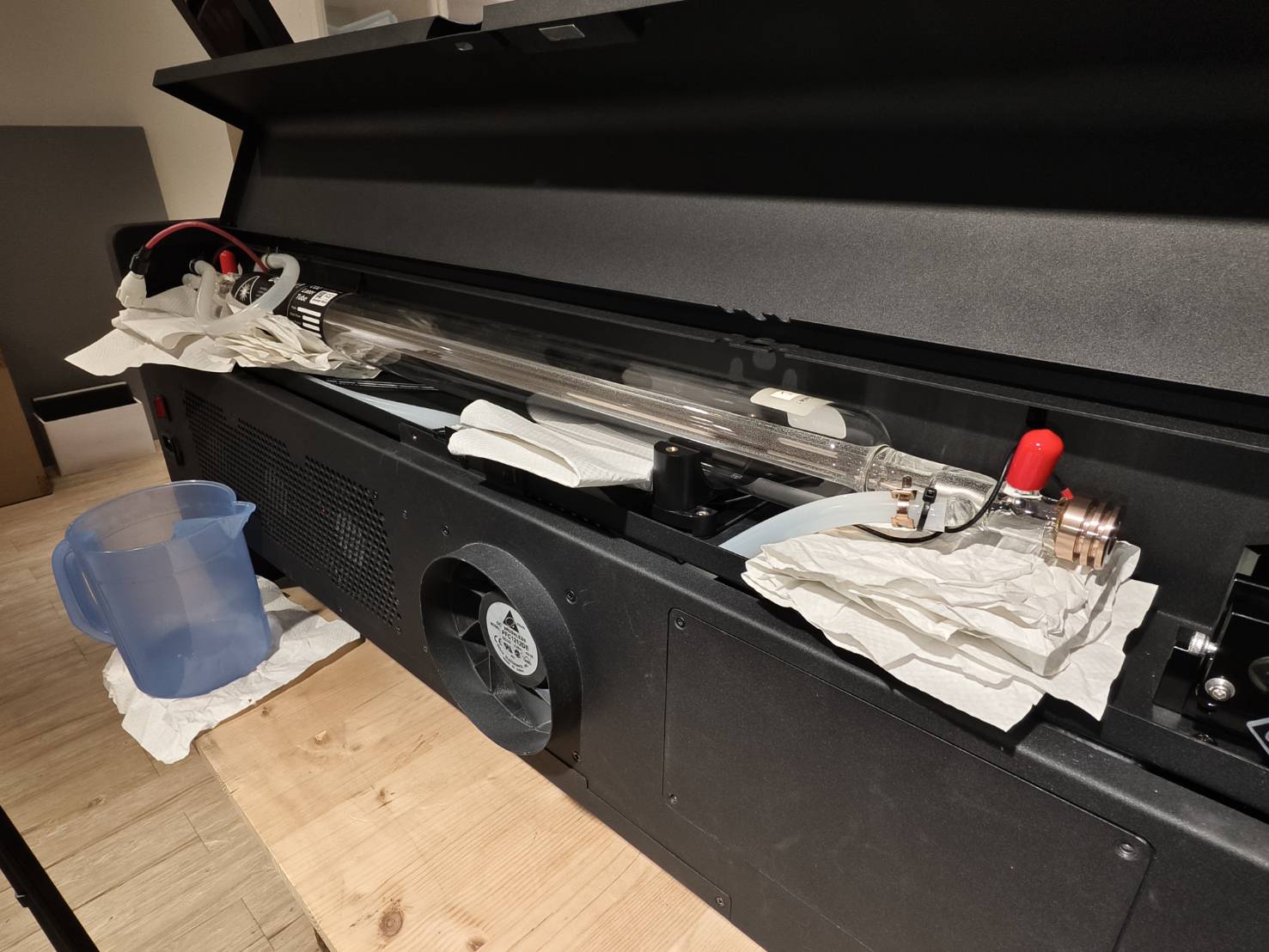

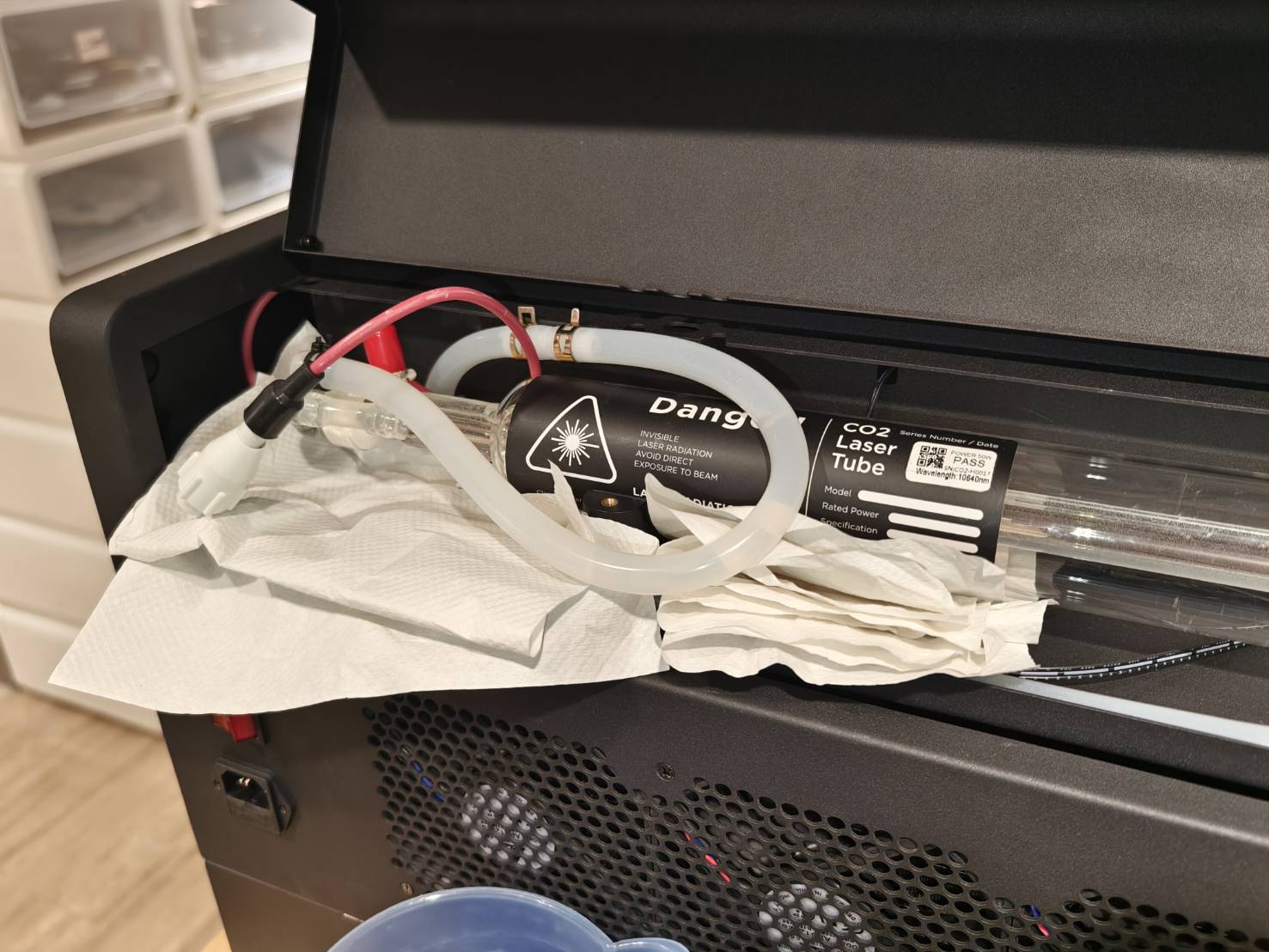

Col·loqueu draps o papers de cuina a ambdós costats del tub làser prop de les mànegues d'aigua i alguns sobre la taula.

Pas 7

Desconnecteu les mànegues d'aigua connectades al costat esquerre del tub làser.
L'aigua s'escaparà després de desconnectar-les, així que prepareu un recipient per recollir-la.

Pas 8

Buideu l'aigua de l'interior del tub làser i retireu-lo de la màquina.

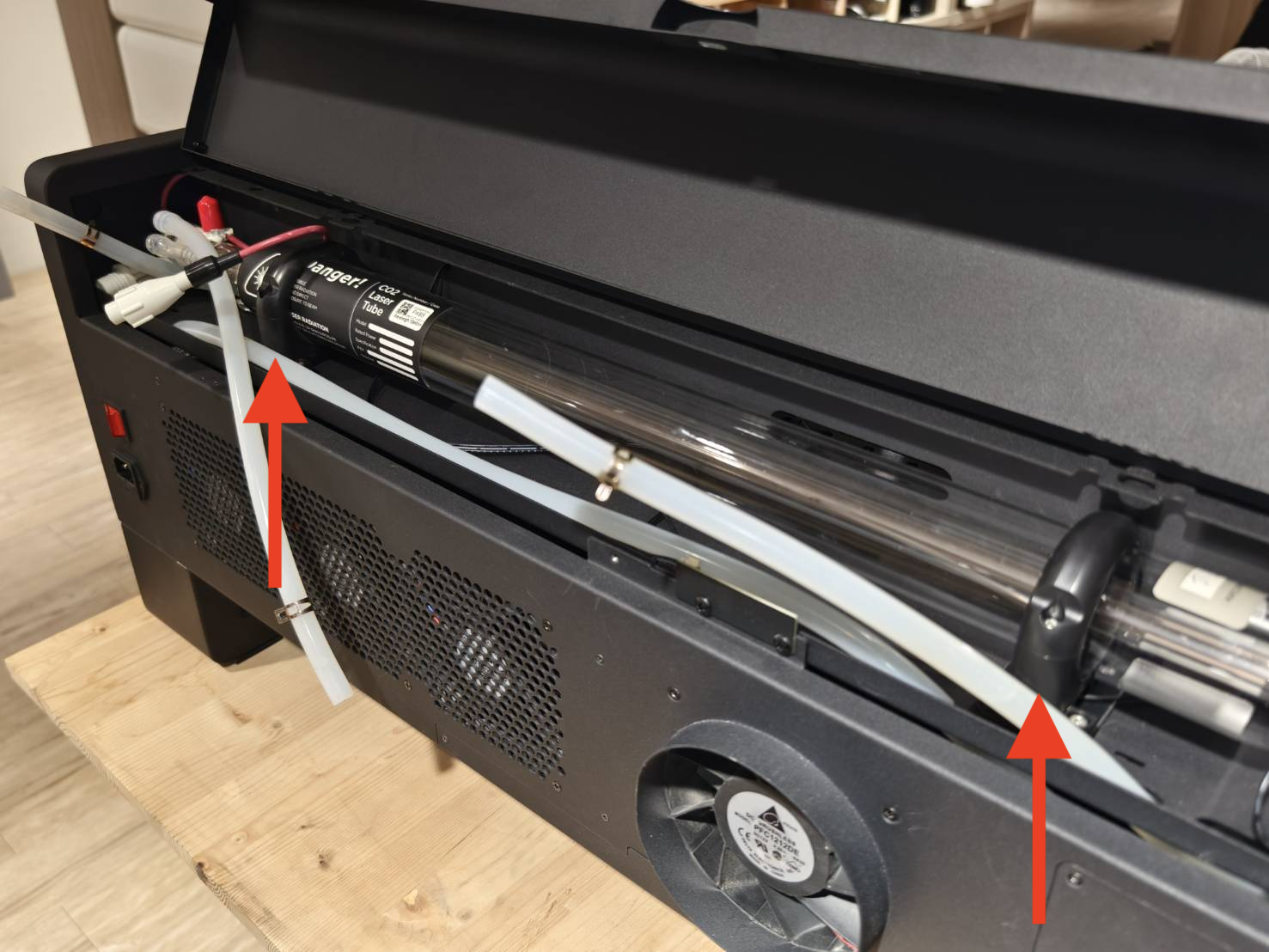

• Retireu l'abraçadora de la mànega i talleu la brida de plàstic de la mànega d'aigua a l'altre costat del tub.
• Aixequeu el tub i desconnecteu lentament la mànega d'aigua. L'aigua es drenarà per l'altre costat del tub.
• Assegureu-vos que la mànega d'aigua del costat esquerre estigui dins del contenidor.

Pas 9

Retireu la mànega d'aigua del tub làser antic.

Pas 10

Connecteu la mànega d'aigua al nou tub làser.
Assegureu-vos de connectar-la al costat correcte amb el connector blanc.
Si us plau, consulteu el vídeo a continuació.

Pas 11

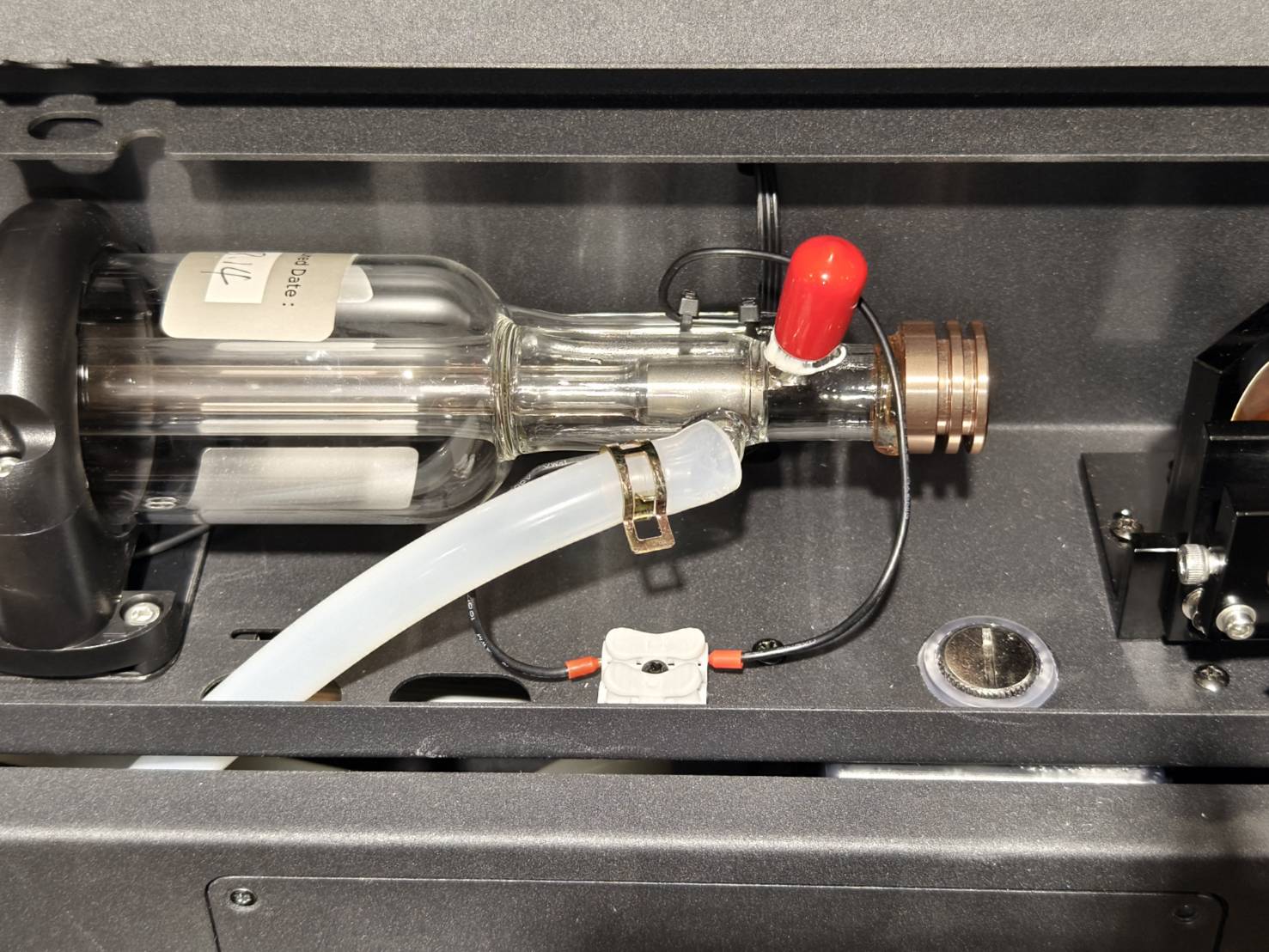

Col·loqueu el nou tub làser.

• El connector blanc estarà al costat esquerre.

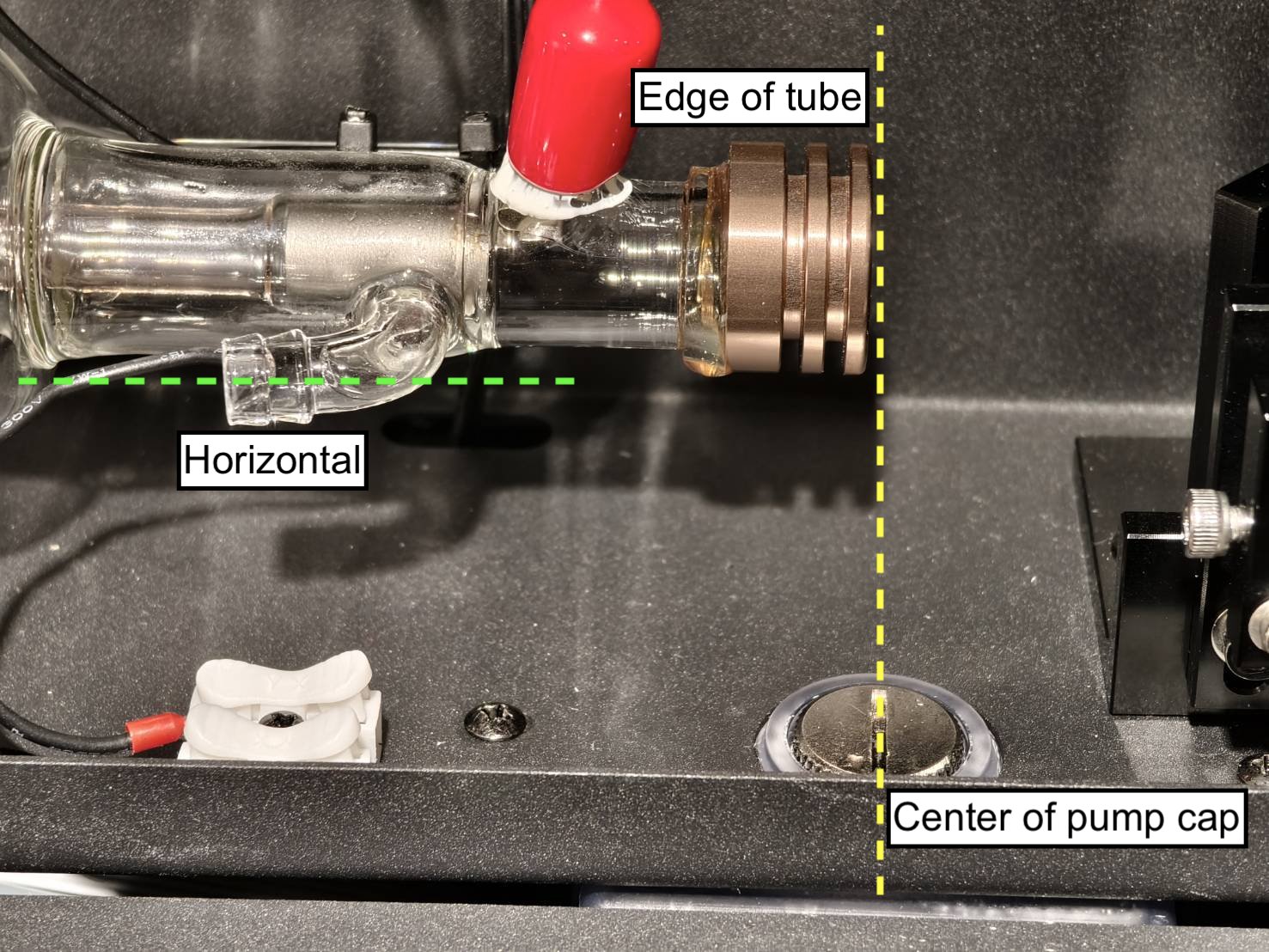

• La posició recomanada del tub serà que la vora dreta del tub estigui al centre de la tapa de la bomba d'aigua.
• Assegureu-vos que l'entrada d'aigua del tub estigui en posició horitzontal.

Pas 12

Torneu a instal·lar els suports del tub làser.

Pas 13

Al costat dret del tub (costat de baixa pressió), connecteu la mànega d'aigua al tub.

Pas 14

Al costat esquerre del tub (costat d'alta pressió), connecteu les mànegues d'aigua entre si.

Pas 15

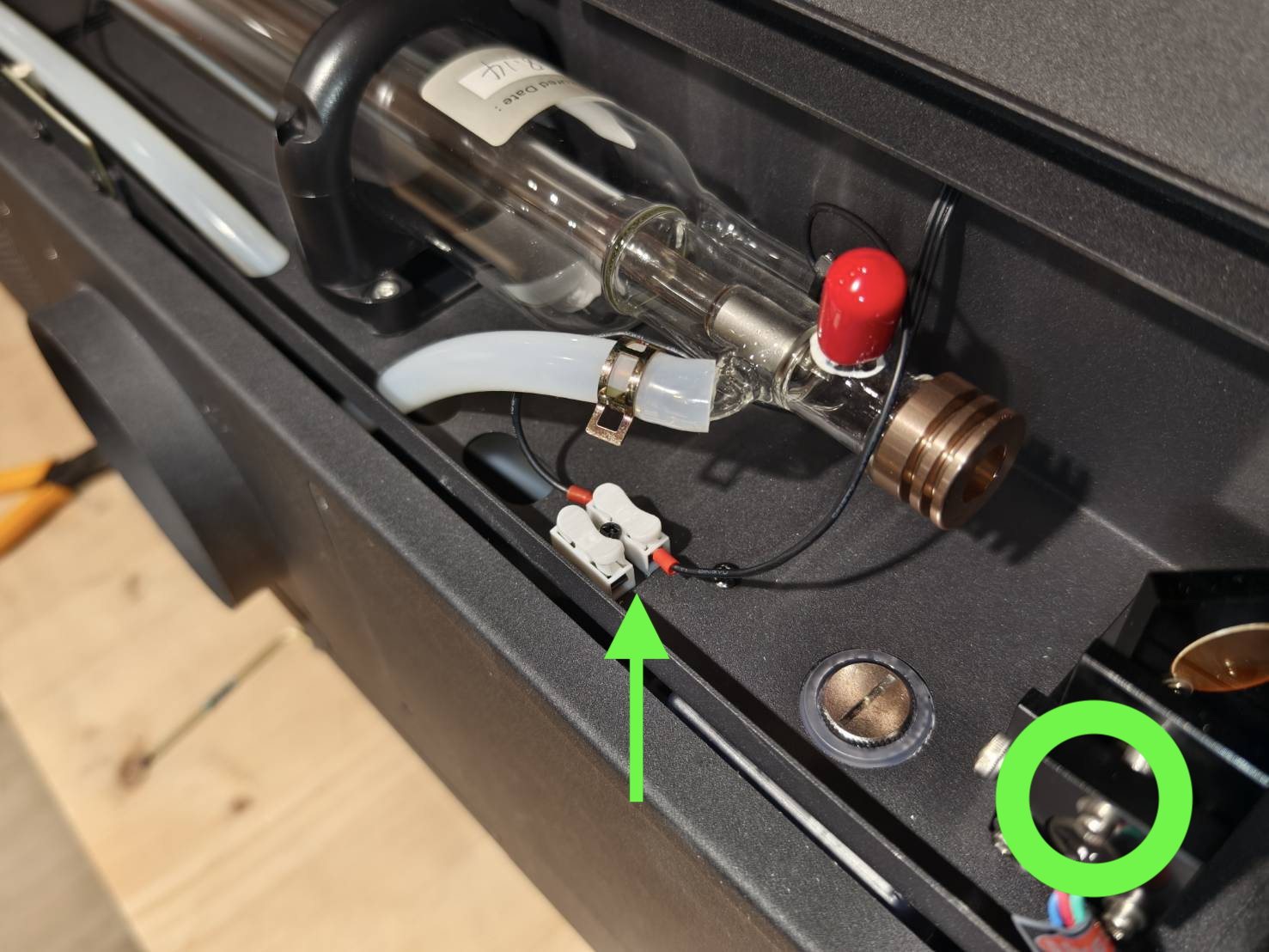

Connecteu el cable de terra del tub làser al terminal.

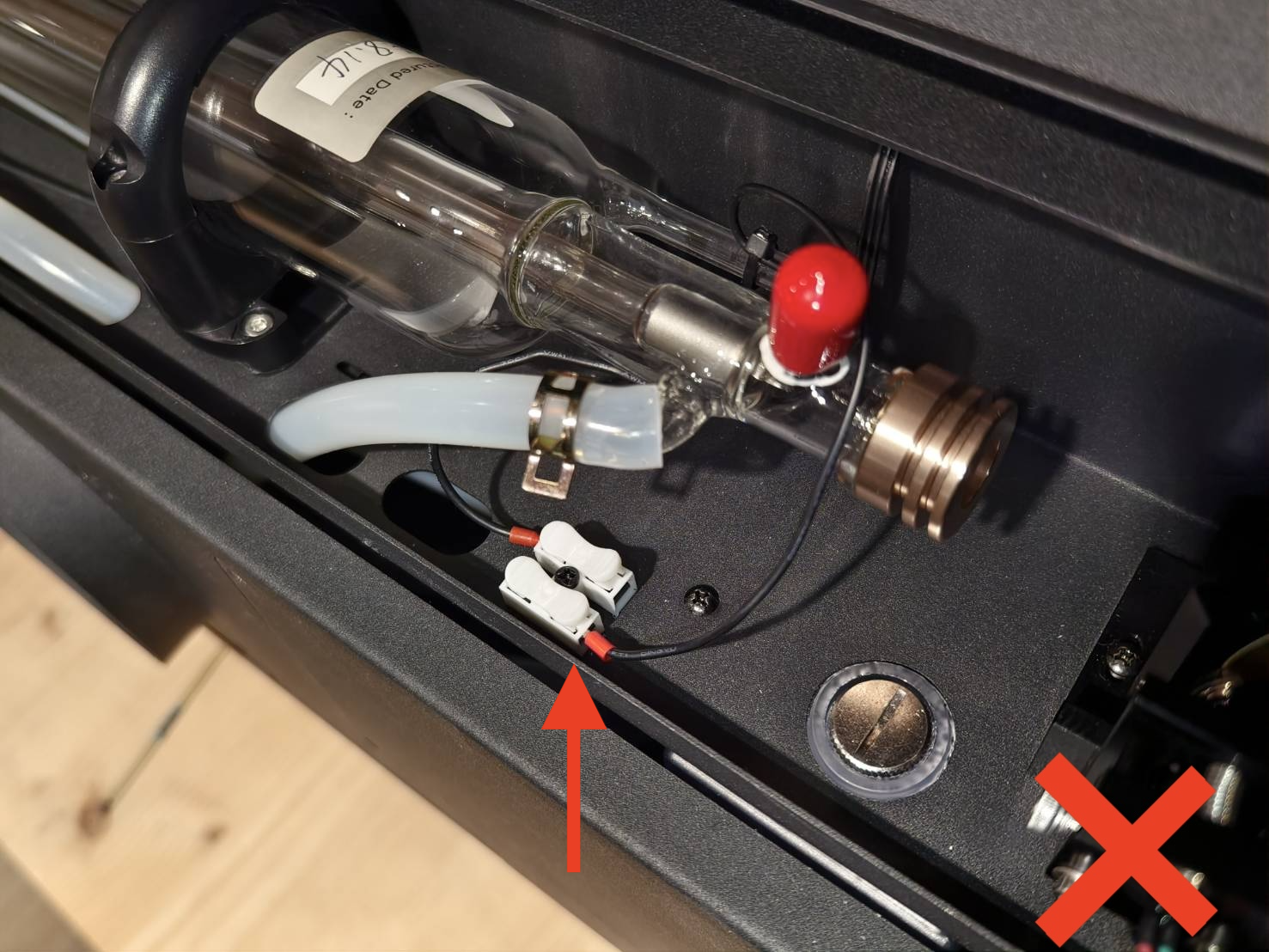

Assegureu-vos que ambdós cables de terra estiguin al mateix costat.

Pas 16

Connecteu els cables del tub làser i de la font d'alimentació làser.
Després de connectar-los, ordeneu l'espai al màxim col·locant el connector blanc al forat de la cantonada esquerra i empenyent la mànega d'aigua dins de la màquina per escurçar-la. Consulteu el vídeo per a més detalls.

Pas 17

Engegueu la màquina i ompliu-la d'aigua. Consulteu la guia següent per omplir l'aigua.
Substitució de l'aigua de refrigeració

Pas 18

• Realitzeu una prova de velocitat de flux per comprovar si el valor és normal, que ha de ser de 3L/min o superior.
  (Panell de la màquina > Màquina > Configuració del maquinari > Prova de velocitat de flux)




• Si el vostre valor és inferior a 3L/min, consulteu la guia següent per resoldre el problema.
  #900 Cooler Off/Fallada del sistema de refrigeració

Pas 19

La substitució del tub làser s'ha completat. Tanmateix, com que el tub làser és nou i la seva posició no serà la mateixa que l'antic, el camí òptic probablement s'haurà desalineat.
Per tant, realitzeu un ajust del camí òptic abans d'utilitzar la màquina.
Ajust del camí òptic

Pas 20

Tanqueu la coberta posterior i fixeu-la amb els cargols.
