Beambox II - Substitució de la placa del traçador

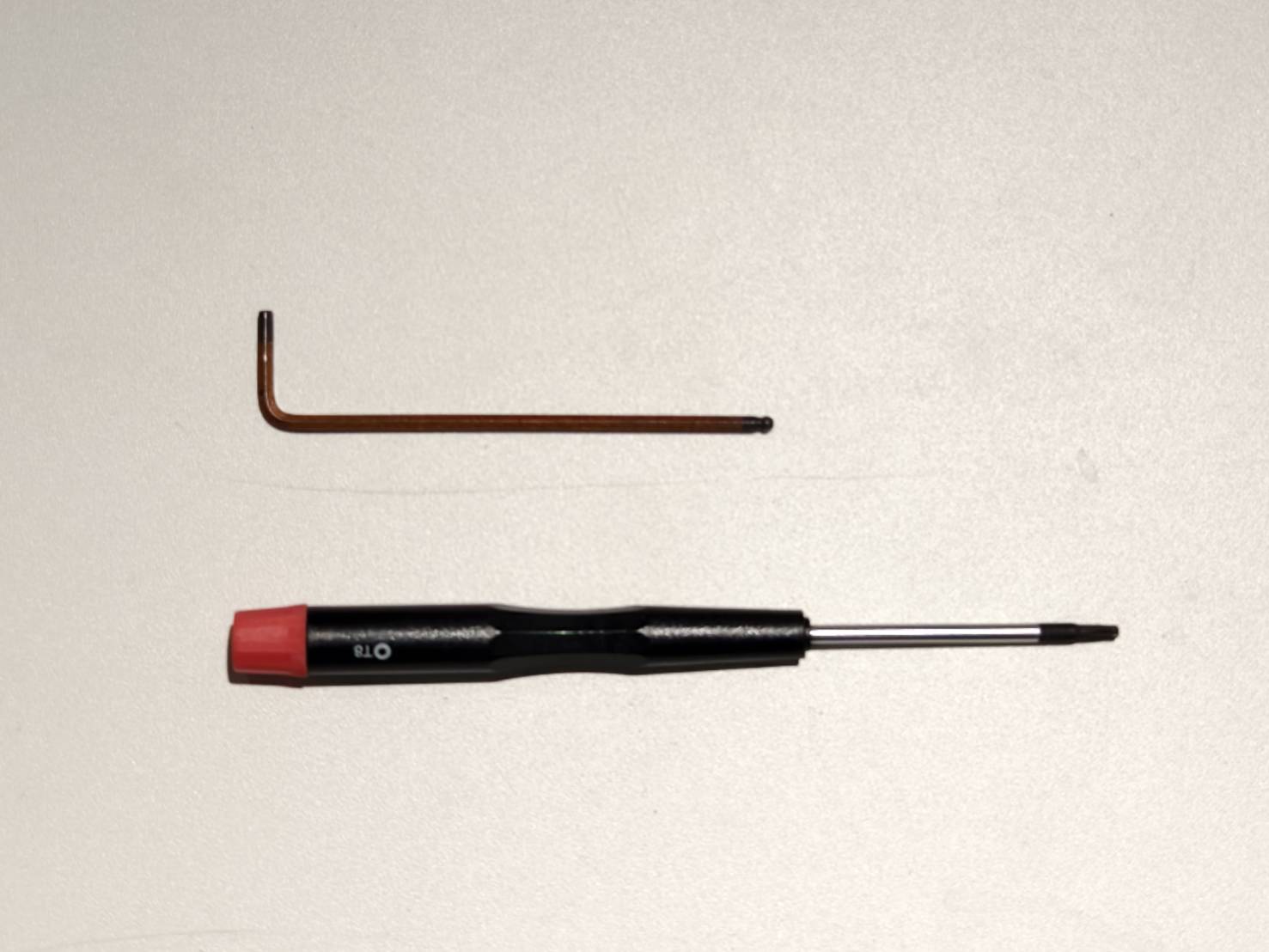

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Assegureu-vos que el sòcol per al rotatiu estigui buit.

Pas 3

Obriu la tapa de la bomba d'aigua amb el tornavís Torx per localitzar la placa del traçador.
(La placa pot ser negra o verda.)

Pas 4

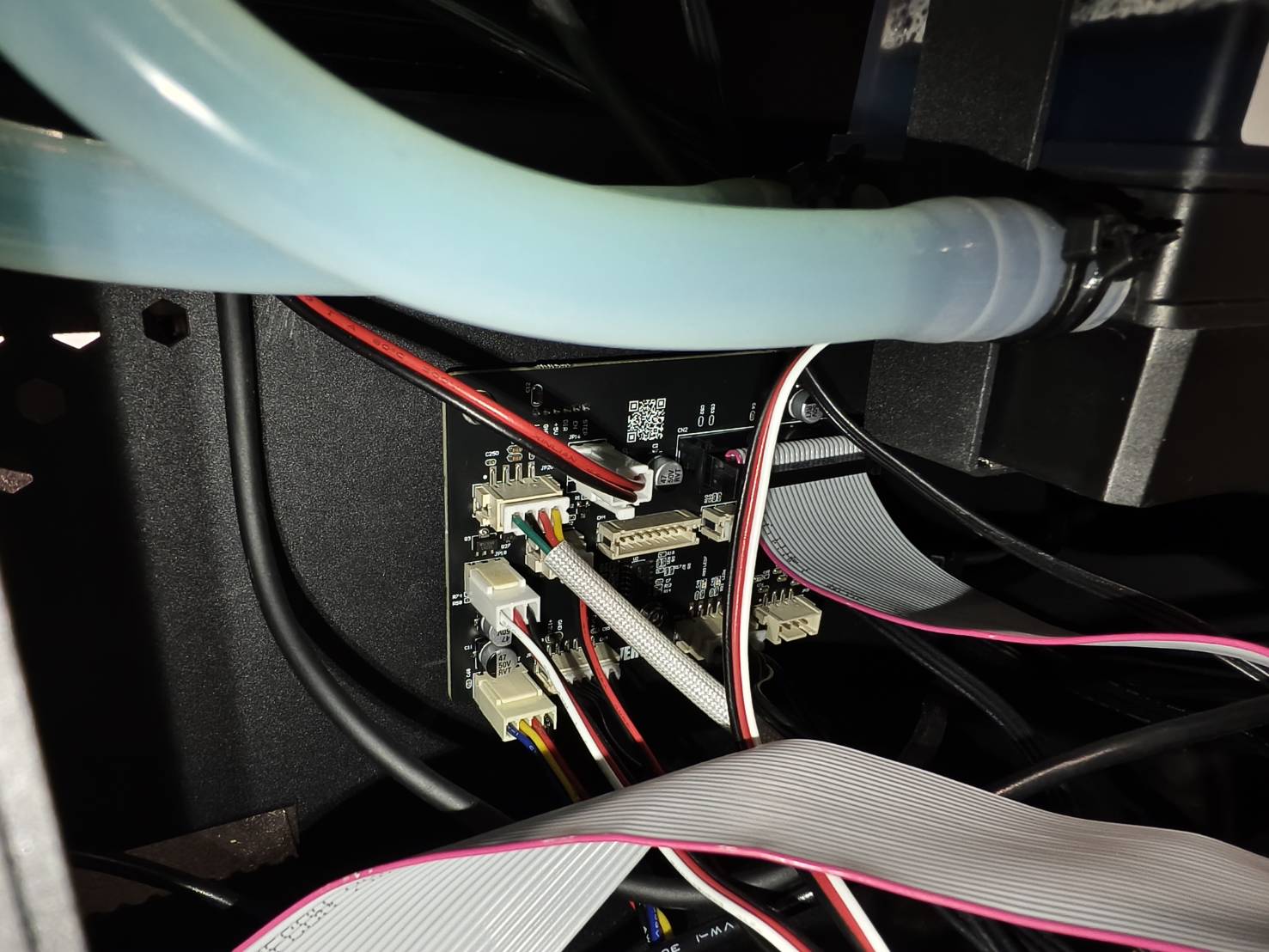

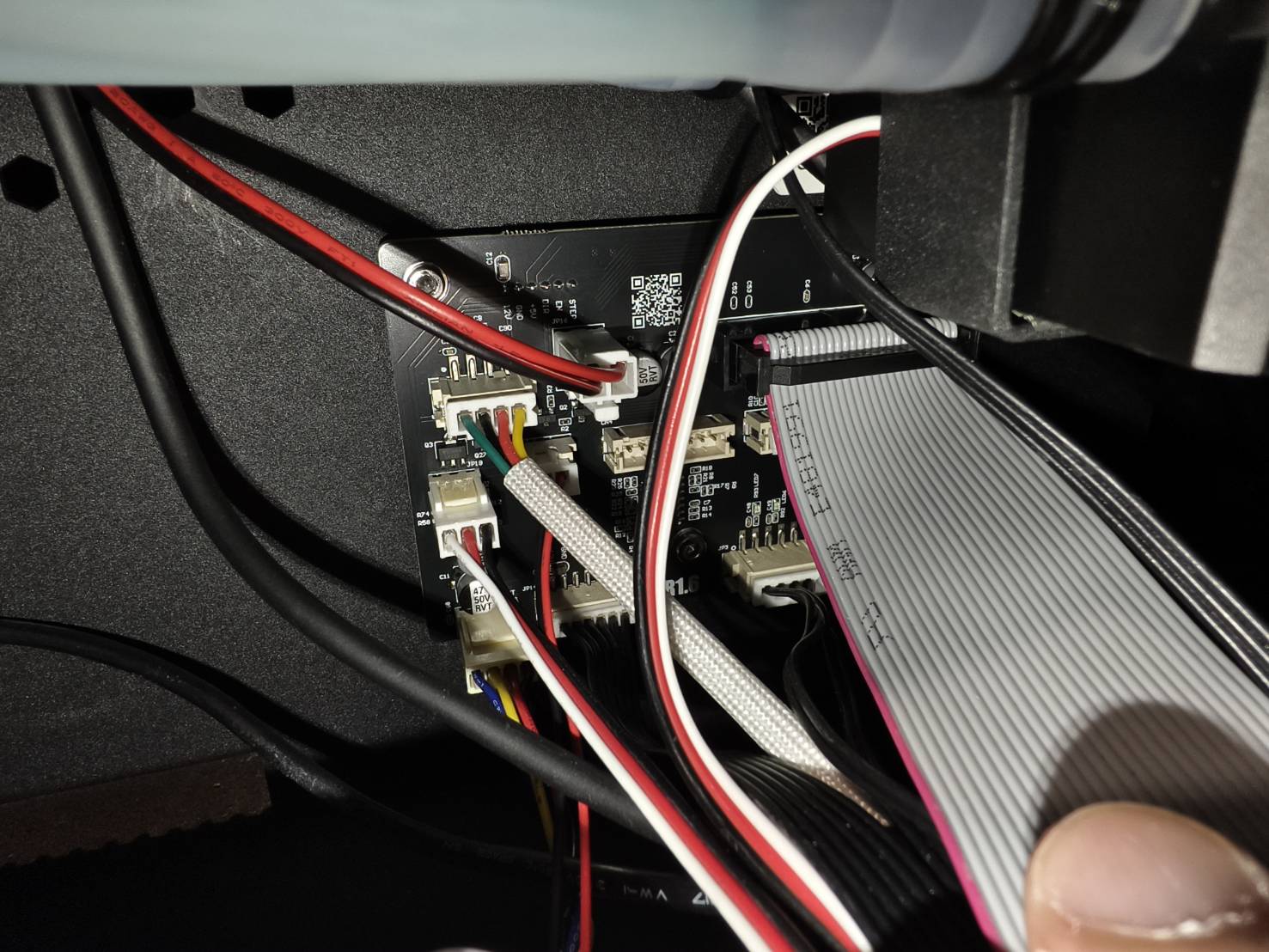

Feu fotografies de tota la configuració de la placa del traçador.
L'objectiu és evitar oblidar on van tots els cables quan instal·leu la nova placa.
(Si no recordeu on ha d'anar un cable, consulteu el diagrama per a la configuració més recent. No utilitzeu les imatges següents, ja que la versió de la placa pot variar.)

Pas 5

Desconnecteu tots els cables de la placa.

Pas 5

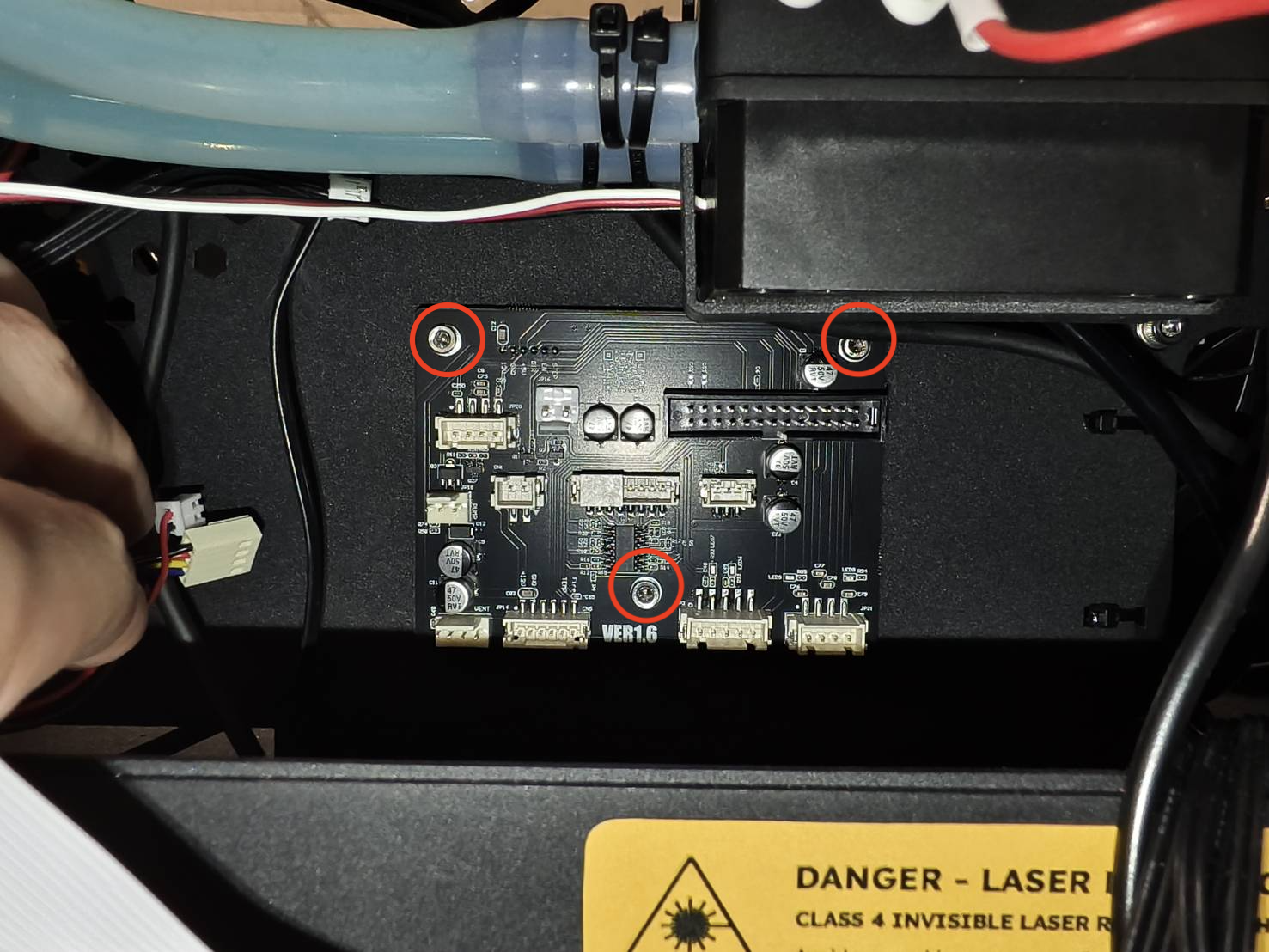

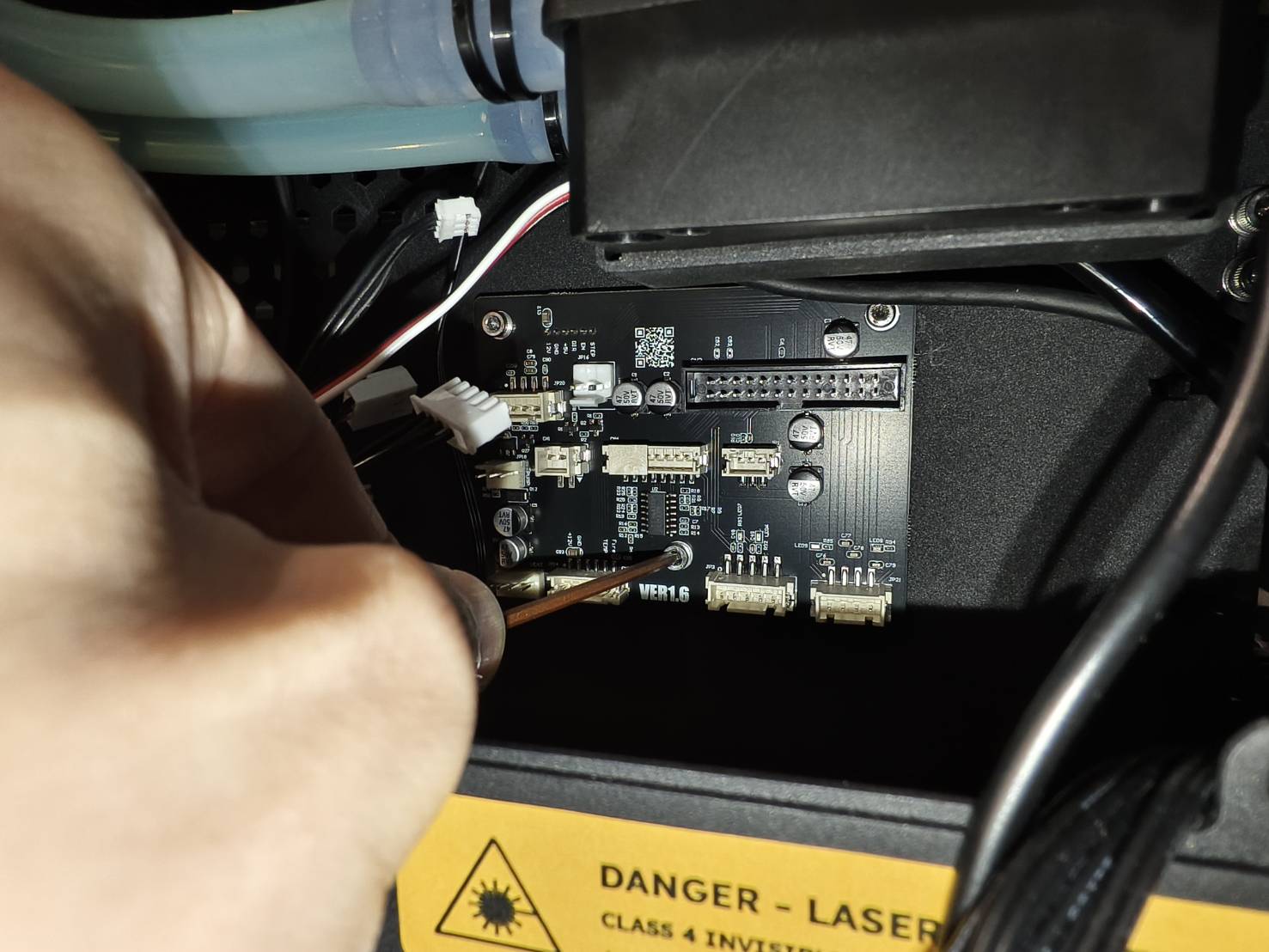

Desenrosqueu aquests cargols amb una clau Allen de 2,5 mm per extreure la placa.

Pas 6

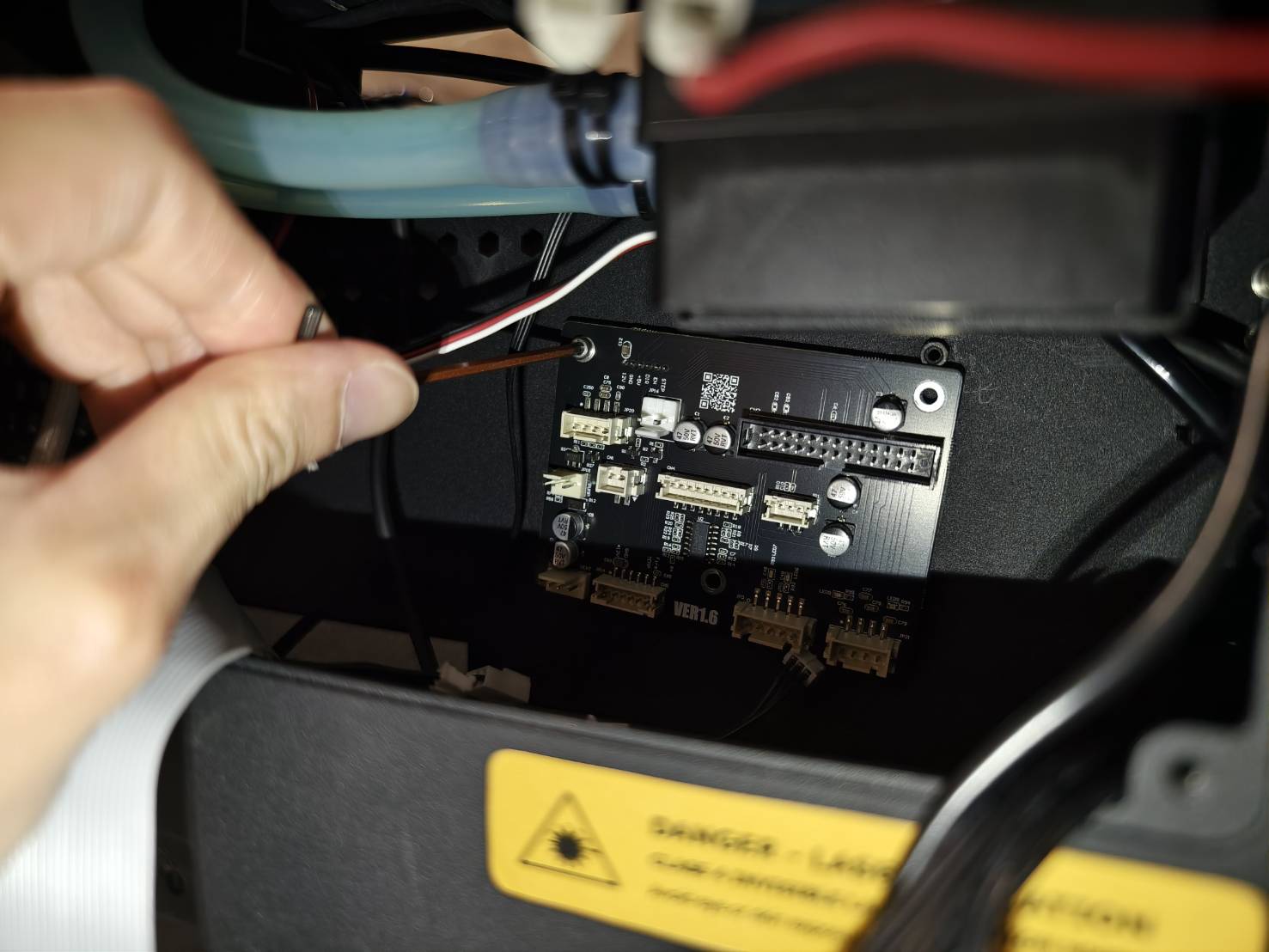

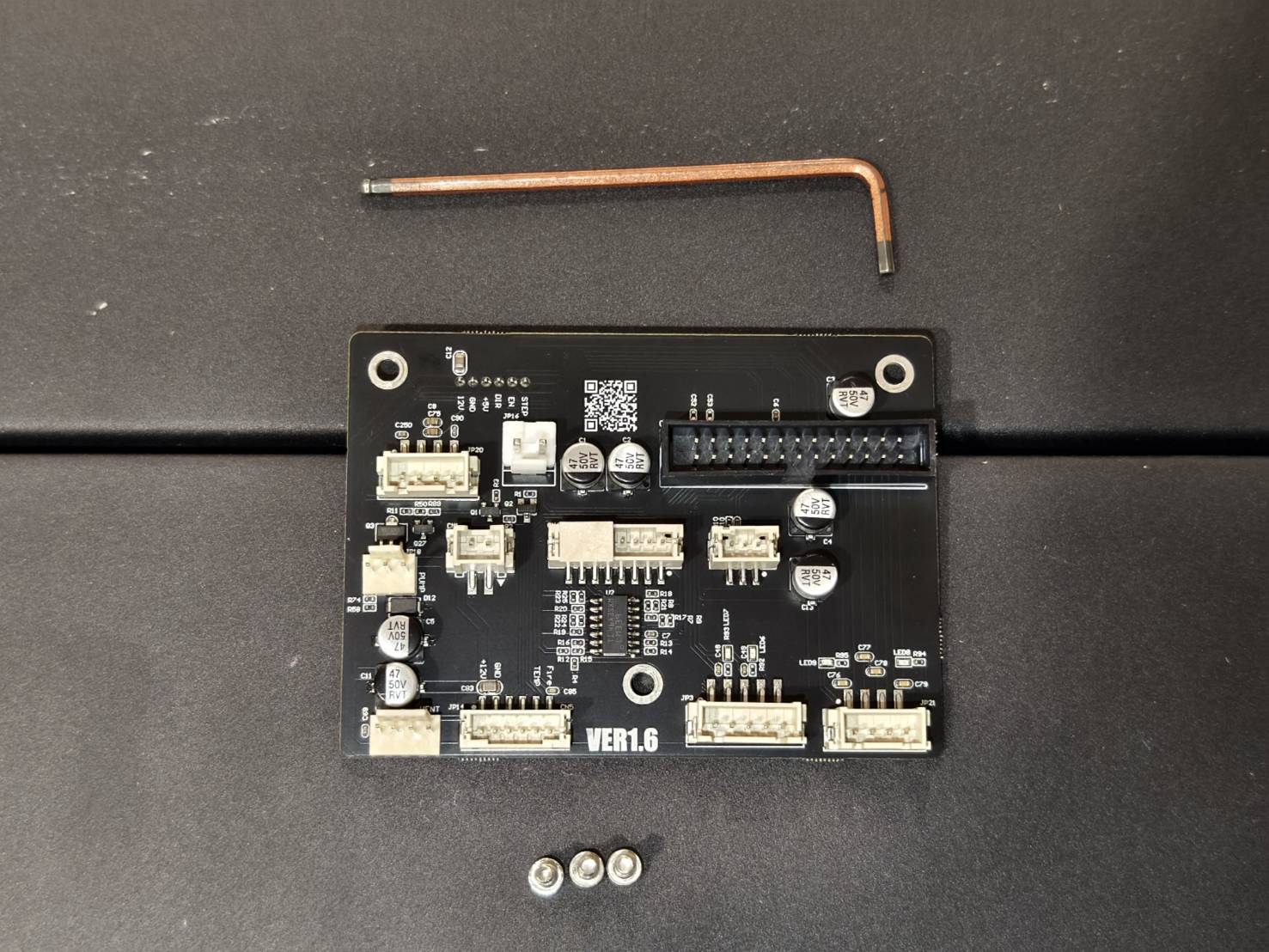

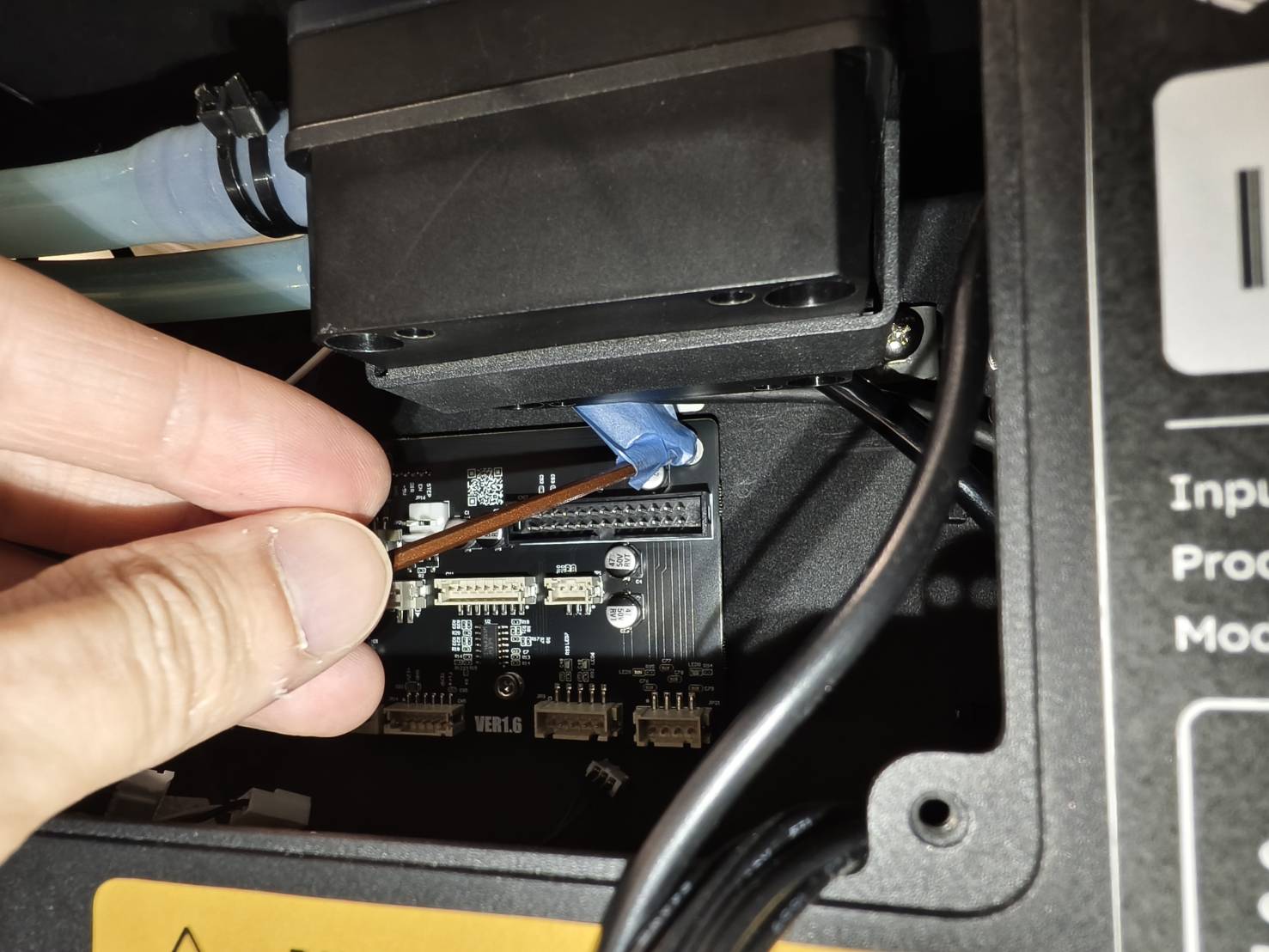

• Instal·leu la nova placa del traçador començant pel cargol superior esquerre.

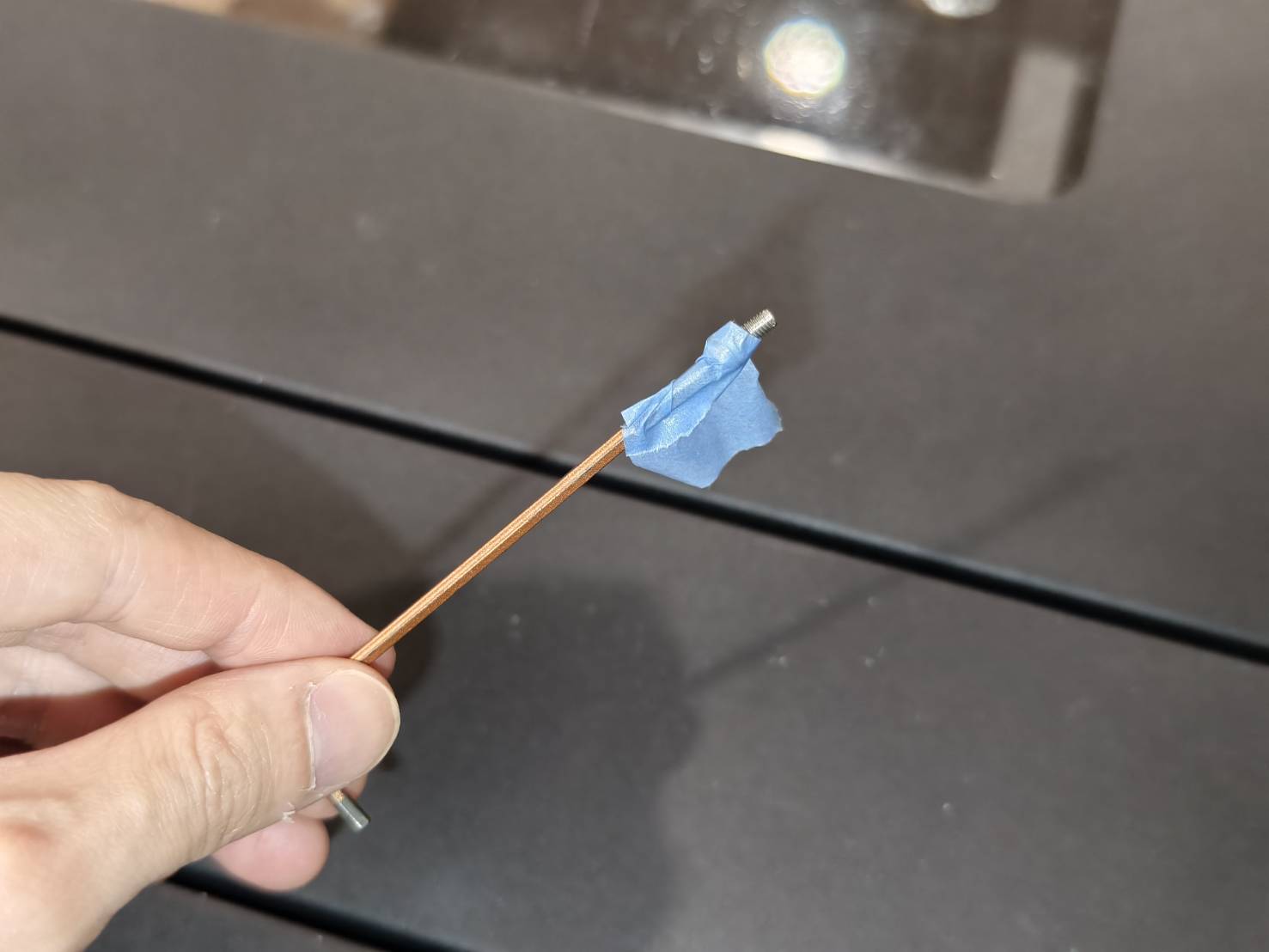

• Si us costa subjectar el cargol amb la clau Allen, podeu utilitzar un tros de cinta adhesiva per fixar-lo a la clau. Això pot facilitar-ne la manipulació.

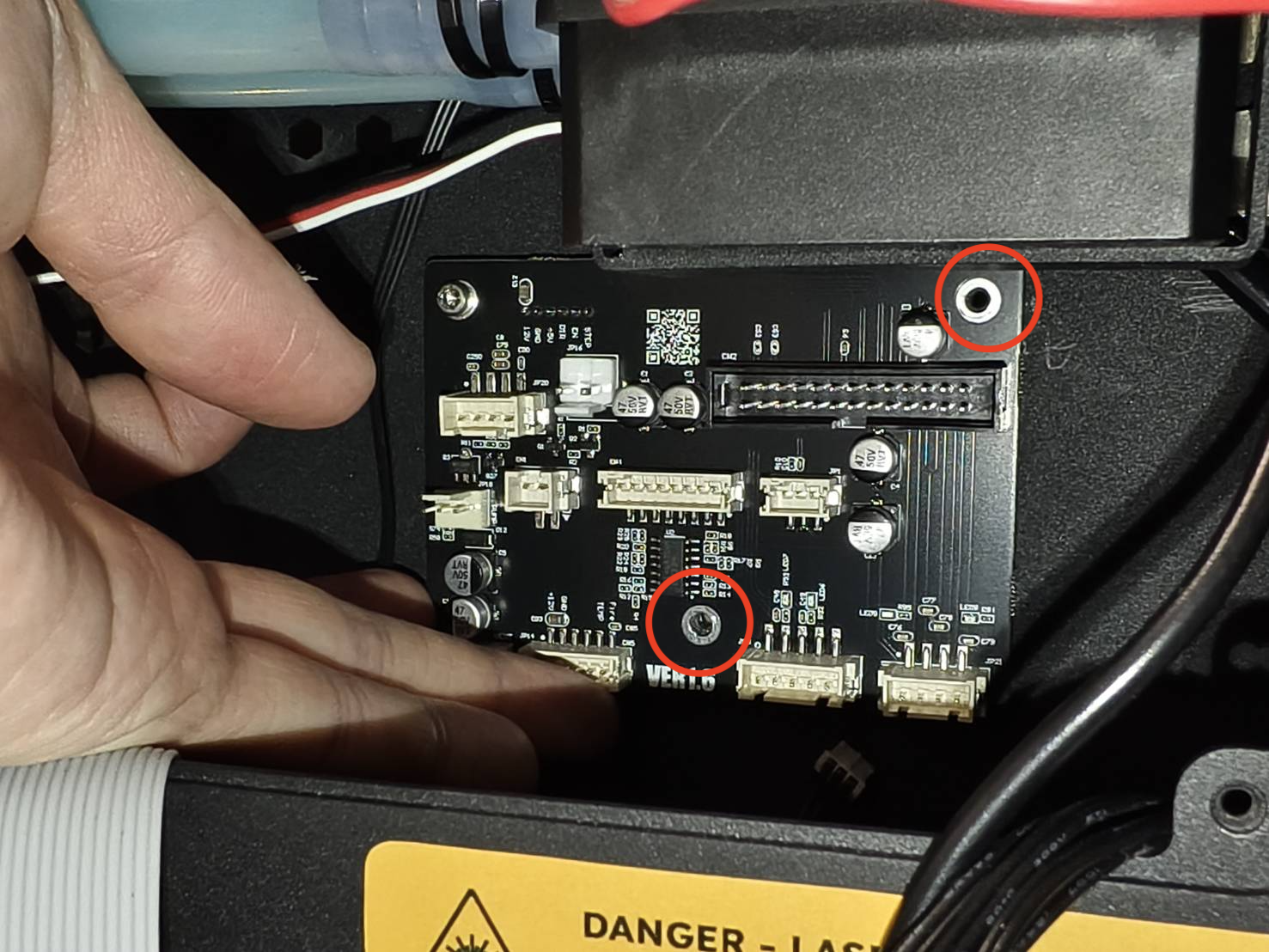

• Un cop el cargol superior esquerre estigui ajustat, ajusteu la posició perquè coincideixi amb els forats dels altres cargols.

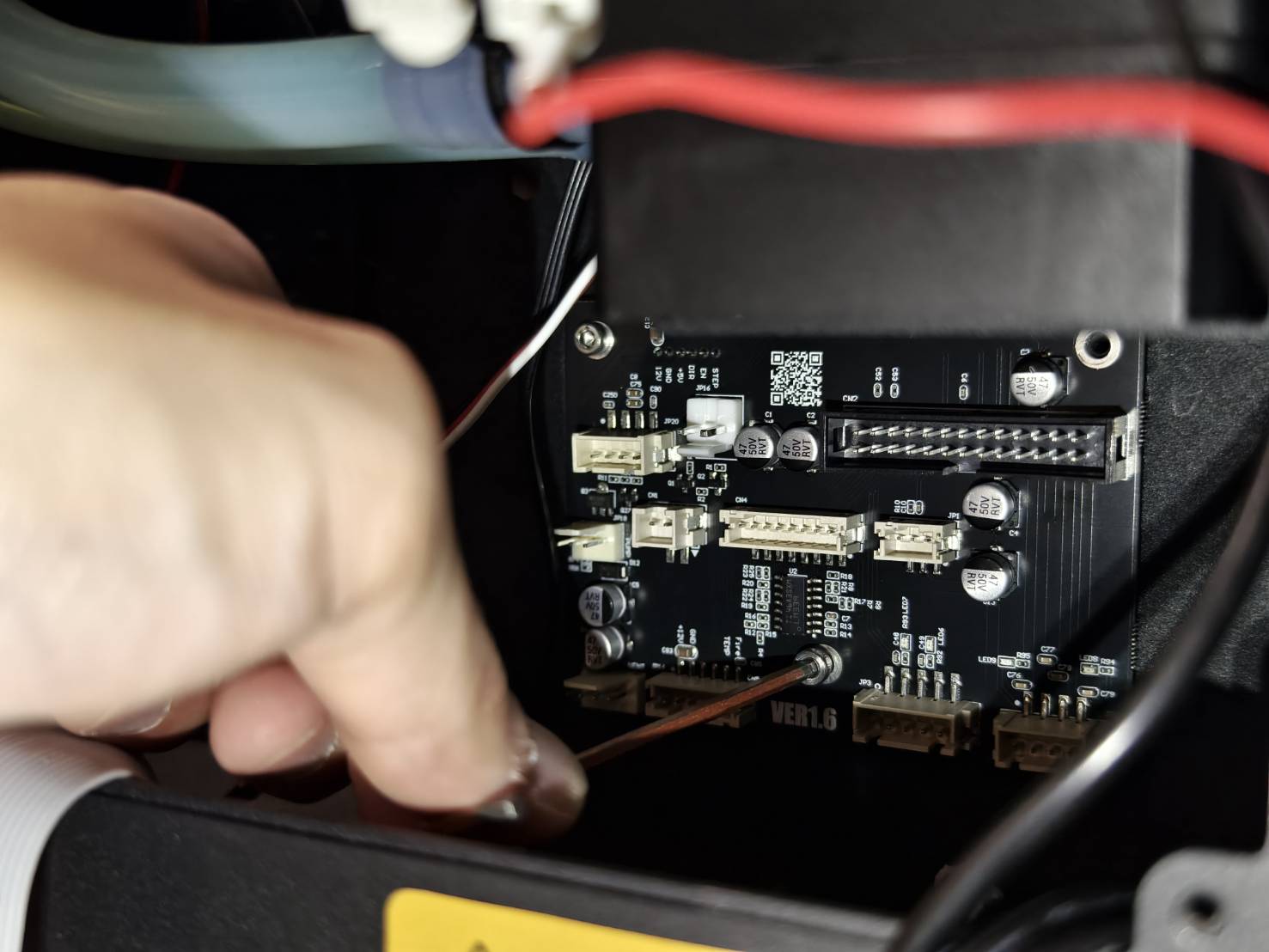

• Comenceu a cargolar els cargols del mig i el superior dret.



Pas 7

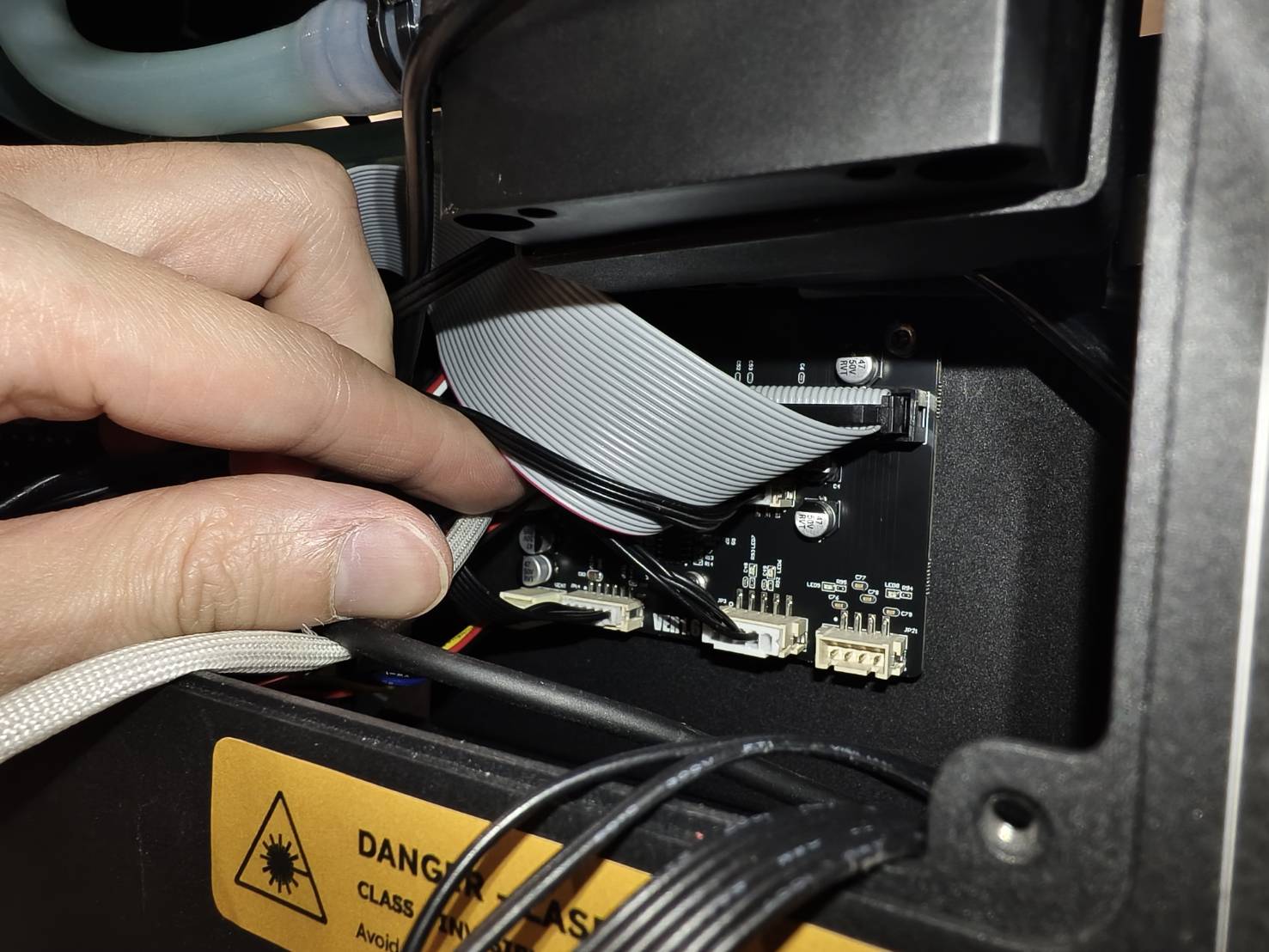

Torneu a connectar tots els cables a la nova placa.
(Si no recordeu on ha d'anar un cable, consulteu el diagrama per a la configuració més recent. No utilitzeu les imatges següents, ja que la versió de la placa pot variar.)

Pas 8

Instal·leu la placa.
