Beambox II - Substitució del ventilador d'extracció

Eines

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

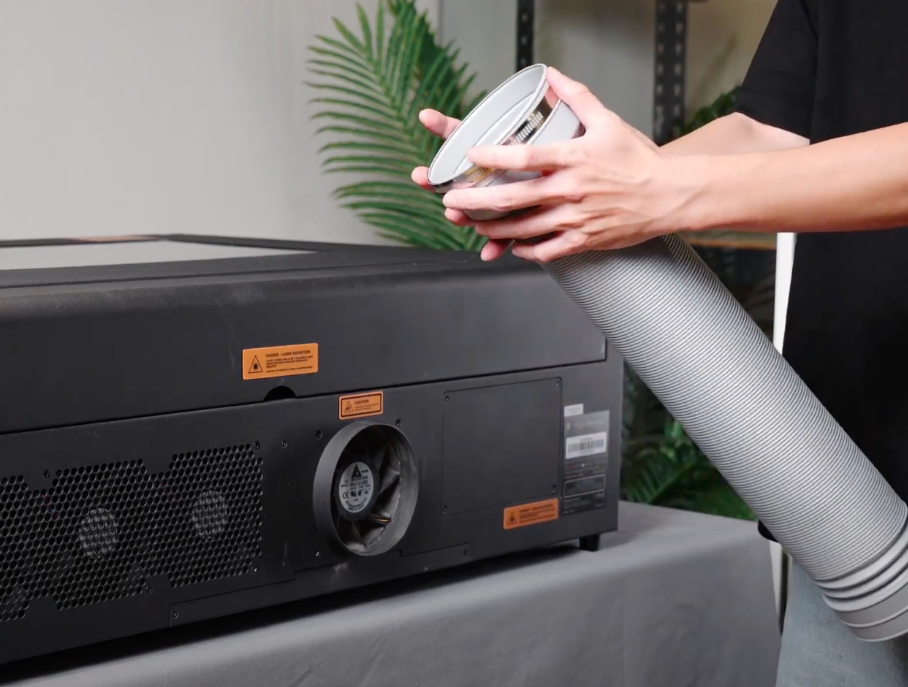

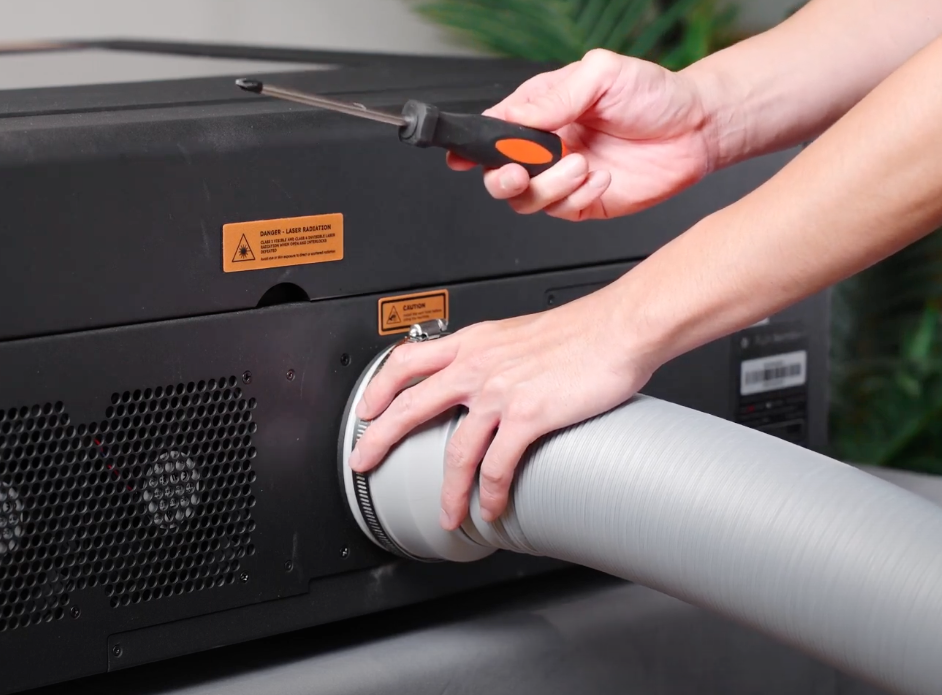

Retireu el tub d'extracció si l'heu connectat.

Pas 3

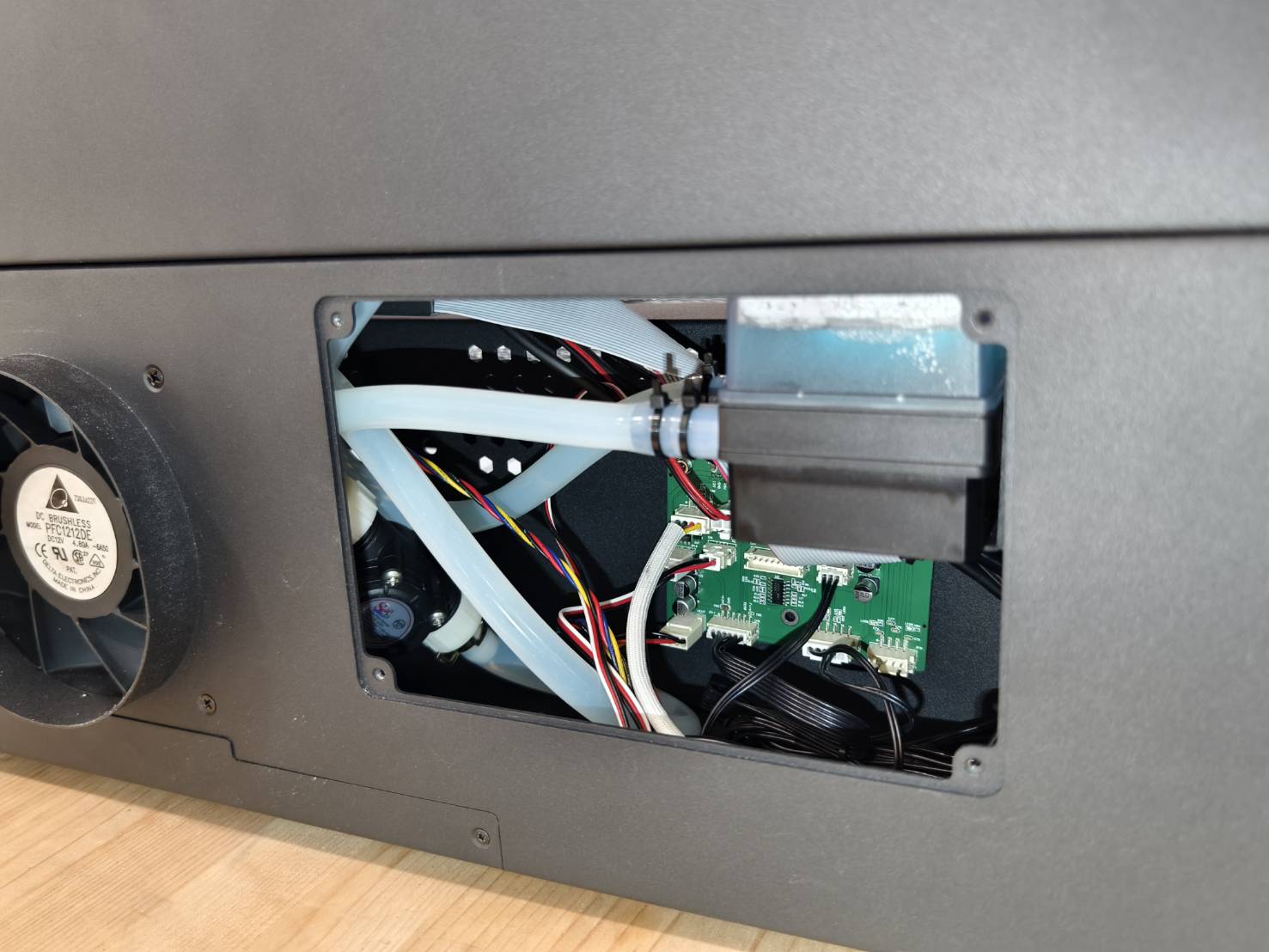

Obriu la tapa de la bomba d'aigua amb el tornavís Torx per localitzar la placa del plòter.
(La placa pot ser negra o verda.)

Pas 3.1

Aquest és un pas opcional.

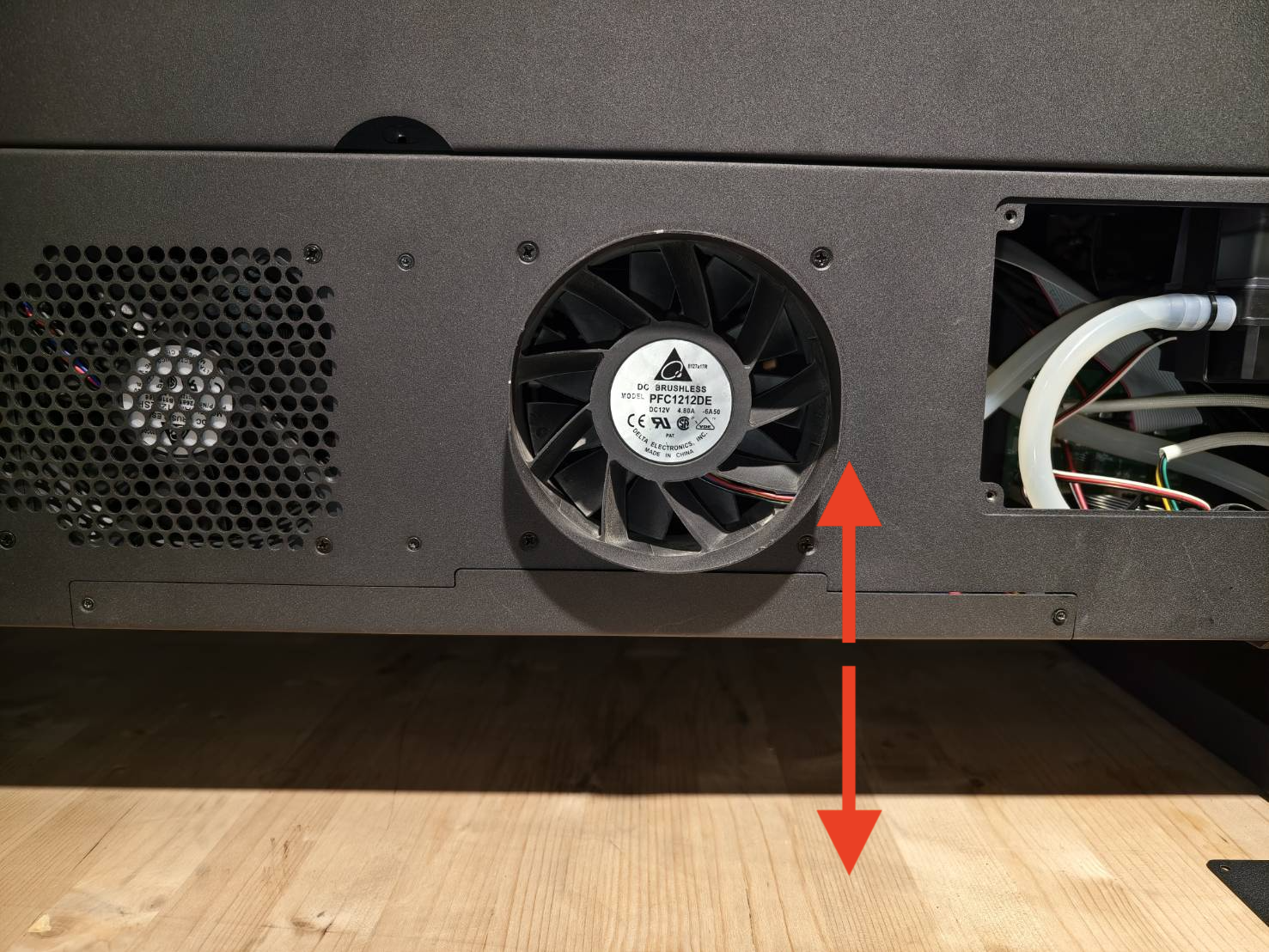

Eleveu la màquina per crear més espai a dalt i a baix, o desplaceu-la fins a la vora de la taula.

Pas 4

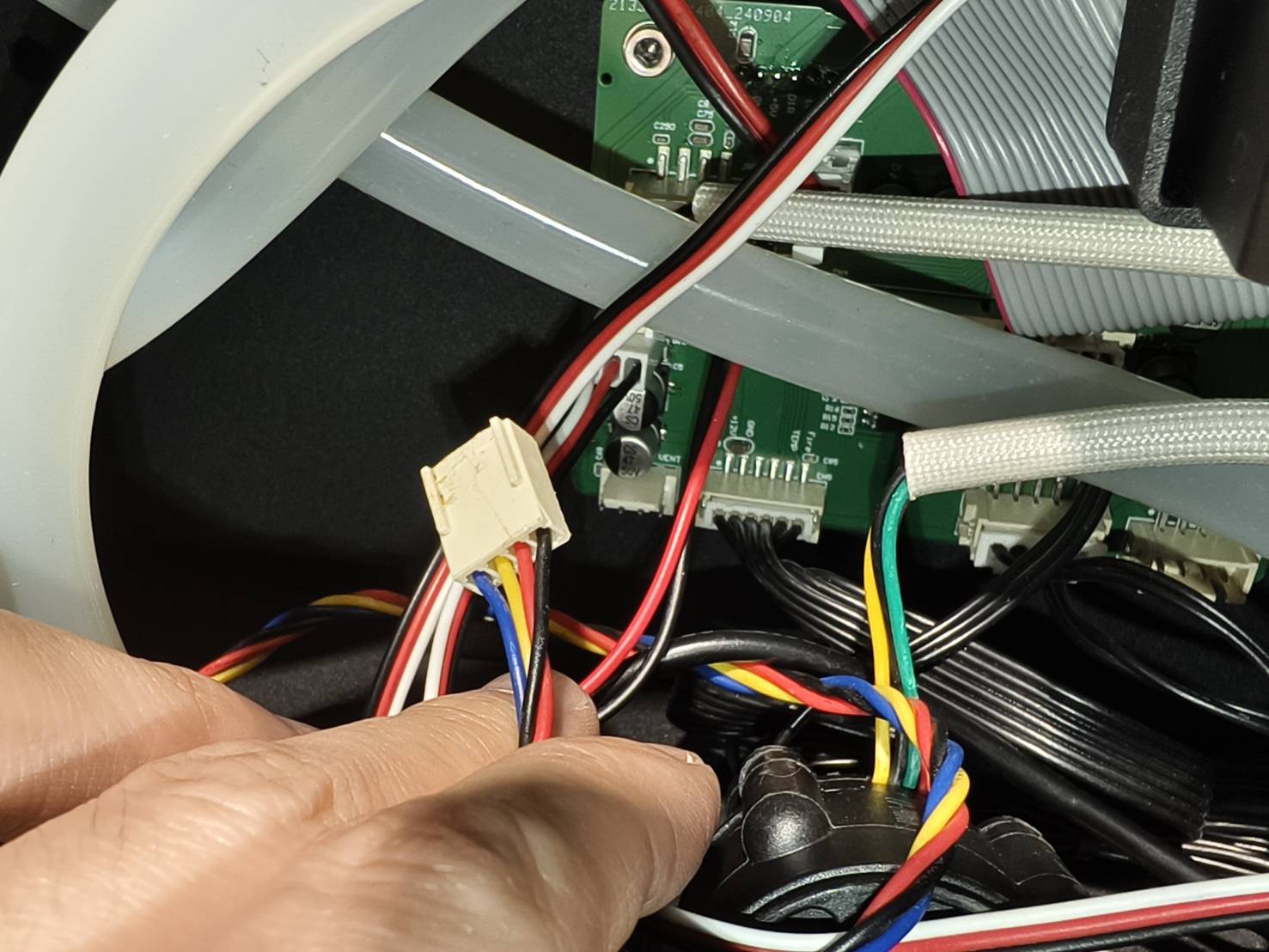

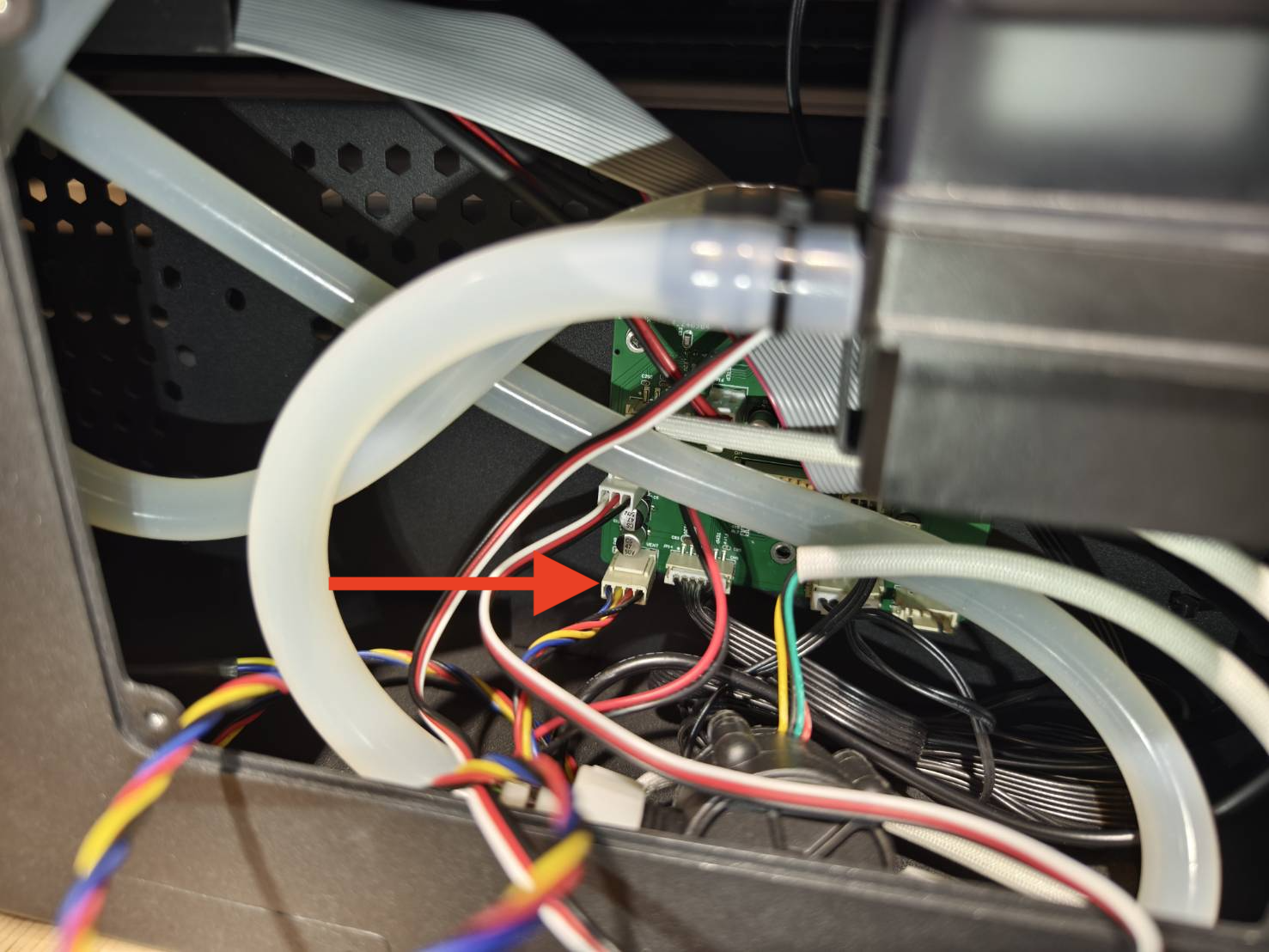

Desconnecteu el cable del ventilador de la placa.
(Si la vostra placa no s'assembla a la de la foto, consulteu el diagrama per a la configuració més recent. No feu servir les fotos següents, ja que la versió de la placa pot variar.)

Pas 5

Desmunteu el ventilador antic i instal·leu el nou. Consulteu el vídeo per a més detalls.

Pas 6

Assegureu-vos de connectar el cable del ventilador a la placa base.

Pas 7

Tanqueu la tapa de la bomba d'aigua.
