beamo - Kit de base oberta

El gravat amb fons obert requereix habilitats operatives avançades.

El kit només està disponible en regions específiques.

Es recomana encaridament familiaritzar-vos amb el funcionament de la màquina abans de començar a utilitzar-la. El gravat amb la coberta oberta requereix una connexió Wi-Fi per funcionar. Si voleu fer un gravat d'unió, preparar un encaminador sense fil dedicat (Wi-Fi AP) en facilitarà l'ús.

Precaucions de seguretat

1. Tothom dins del camp visual ha de portar ulleres de protecció làser per evitar el risc de ceguesa.
2. No exposeu cap part del cos a l'àrea de treball.
3. No permeteu que els menors utilitzin la màquina sense supervisió.
4. No moveu la màquina mentre el làser estigui en funcionament.
5. No l'utilitzeu per gravar en cap altra direcció que no sigui cap avall.
6. No l'utilitzeu en un entorn on els infants puguin entrar i sortir lliurement.
7. No mireu fixament la flama generada pel gravat durant períodes prolongats.
8. En el mode de coberta oberta, apagueu sempre la màquina quan no s'utilitzi i retireu el bloqueig de seguretat USB.

Precaucions per a la superfície de treball

1. Quan treballeu sobre una taula, esteneu dues capes de paper d'alumini per evitar que el làser danyi accidentalment el tauler.
2. Quan treballeu al terra, el gravat sobre superfícies de pedra o formigó deixarà marques però no provocarà incendis. A la pràctica, els terres de formigó són els més adequats.
3. No graveu en terres de resina epoxi, ja que això produirà gasos nocius.
4. Si el làser impacta al terra o a la taula, les marques resultants són irreversibles. Durant el gravat, es recomana comprovar si el paper d'alumini està danyat per evitar malmetre els mobles.
5. Cal fixar el paper d'alumini amb cinta adhesiva per evitar que el bufi la bomba d'aire.
6. La superfície del paper d'alumini ha de ser plana. El paper d'alumini arrugat dispersarà la llum làser i generarà perill.
7. El quitrà que queda al terra després de tallar fusta es pot eliminar amb alcohol o detergent.

Requisits de l'entorn:

1. Entorn ben ventilat
2. Entorn amb bon senyal de xarxa
3. Tauler rígid per a la calibratge de la càmera
4. Prepareu l'equip de filtració (recomanat)
5. Prepareu una màscara de carbó activat (recomanada)

Contingut de la caixa

El kit de coberta oberta inclou ① Bloqueig de seguretat USB ② Vareta d'extensió làser ③ Ulleres de seguretat làser

Instal·lació

Obertura de la coberta inferior Es recomana encaridament seguir els passos següents per evitar danyar la màquina.

1. Poseu-vos les ulleres de seguretat

2. Desendolleu l'alimentació

3. Retireu el panell de bresca

4. Retireu les femelles de fixació de la coberta inferior

5. Retireu la placa inferior

6. Guardeu adequadament els cargols i les femelles de la placa inferior per evitar perdre'ls

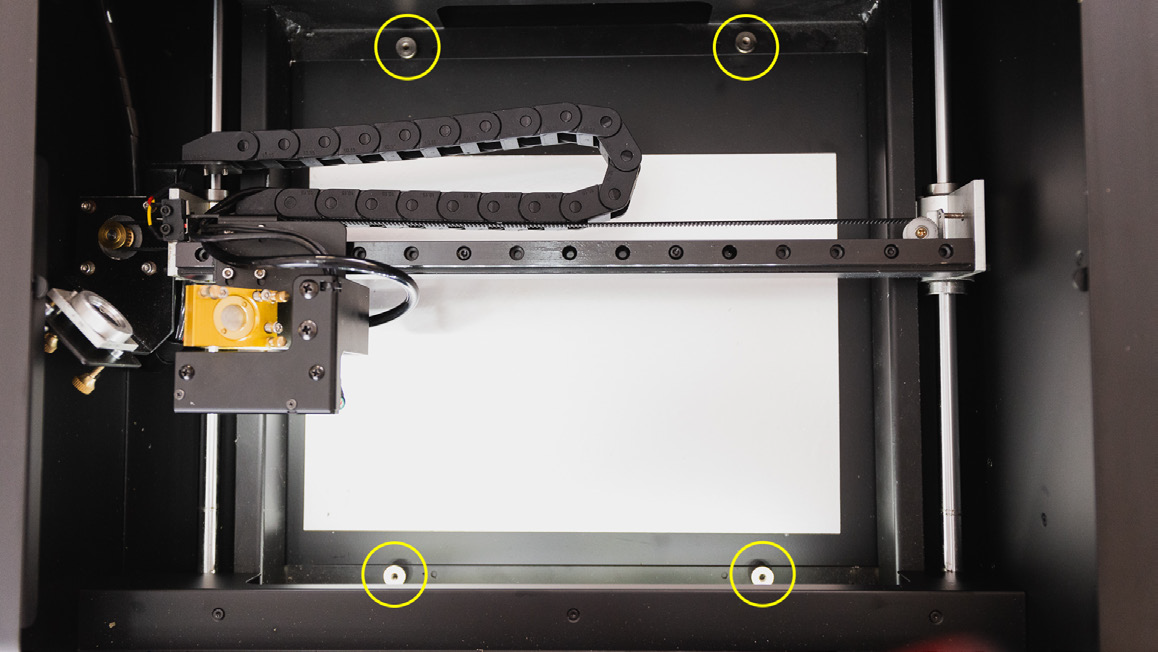

▲ Retireu les quatre femelles de fixació de la coberta inferior (Si utilitzeu el kit per primera vegada, ruixeu una mica d'alcohol a les quatre femelles de fixació i espereu que es fongui l'adhesiu del cargol, després utilitzeu una eina per girar les femelles amb força)

7. Instal·lació de la vareta d'enfocament llarga

Si el vostre beamo ja està equipat amb un kit d'enfocament automàtic, consulteu aquestes instruccions primer, o sol·liciteu un kit d'extensió del sensor d'enfocament al servei d'atenció al client, després consulteu les instruccions enllaçades per a la instal·lació.

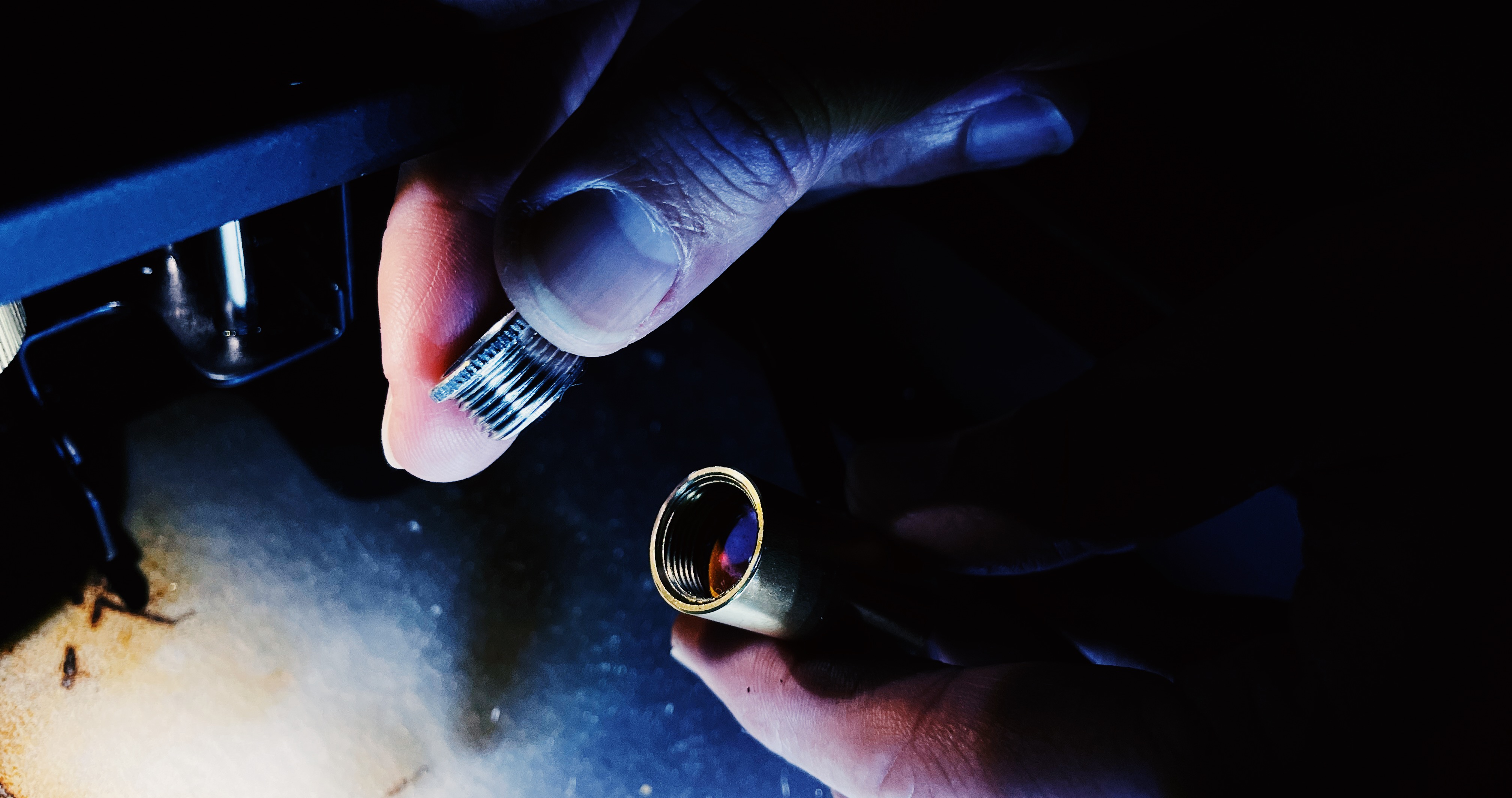

▲ Desenrosqueu l'anell de retenció del mirall d'enfocament

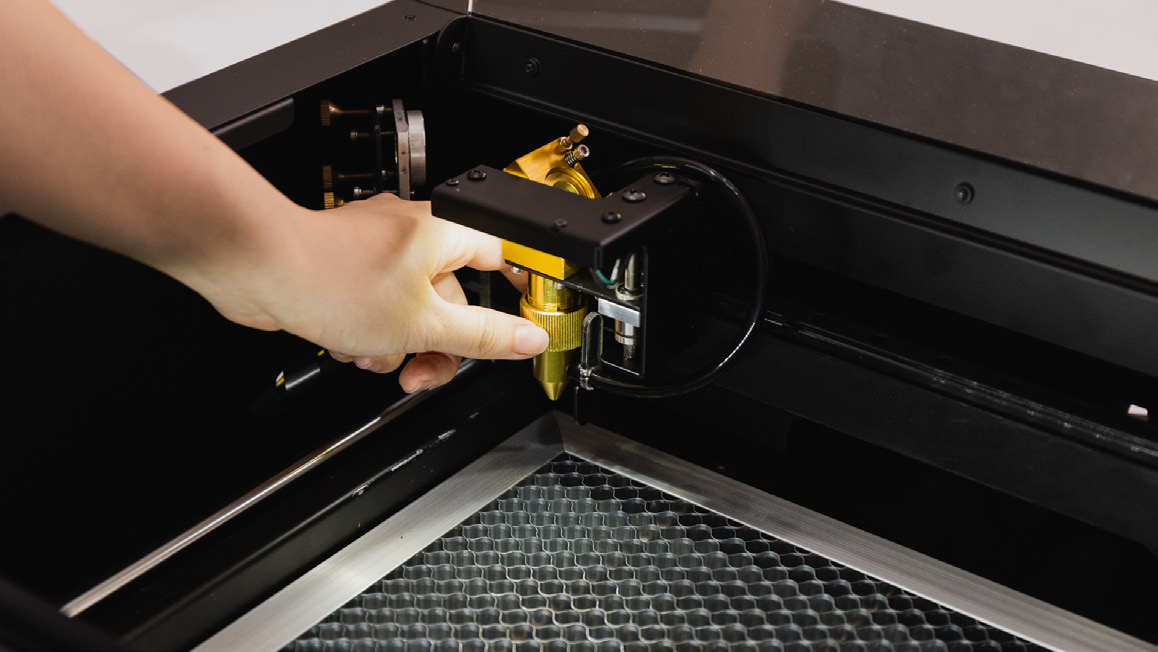

▲ Retireu el capçal làser, gireu i retireu la coberta platejada i deseu-la adequadament

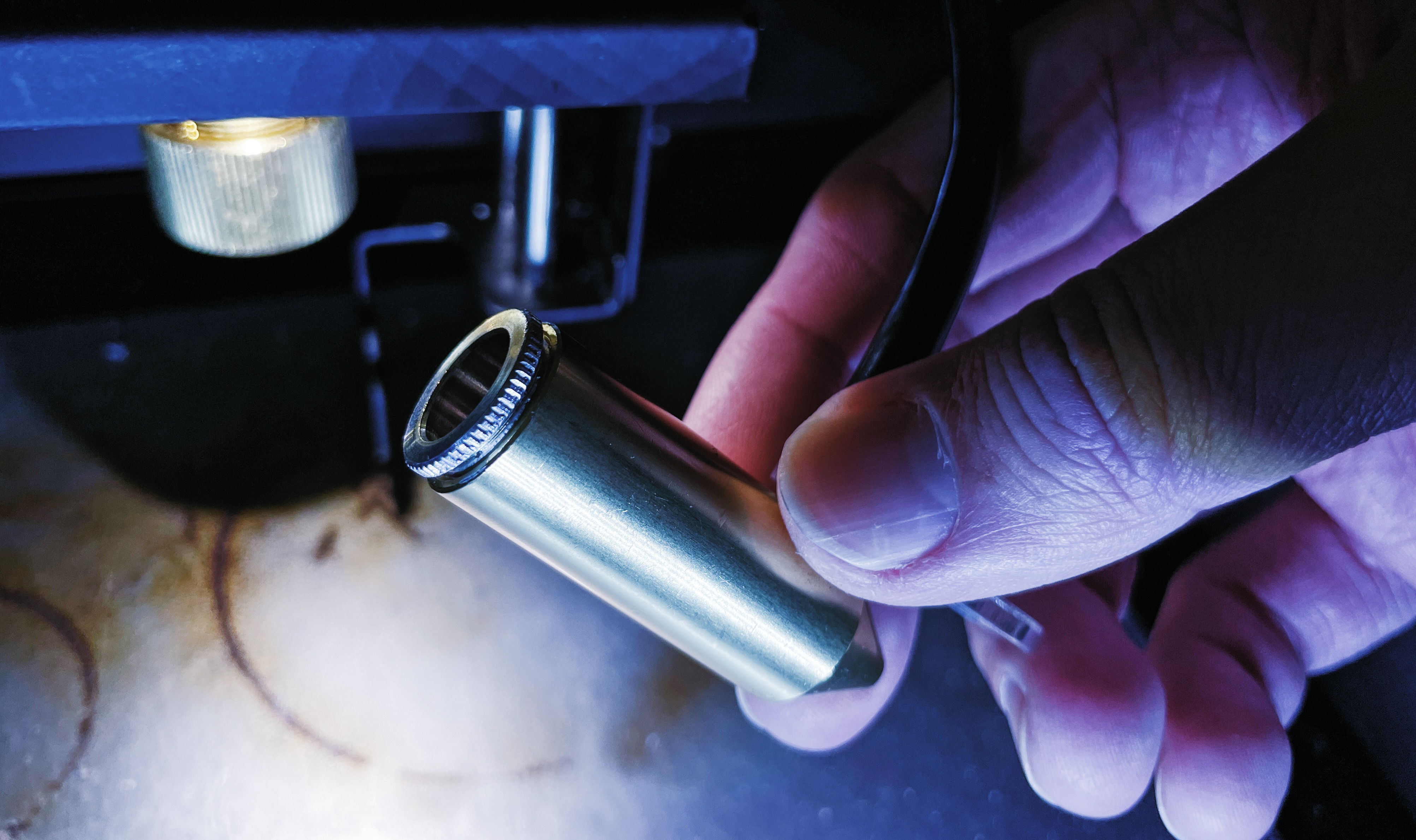

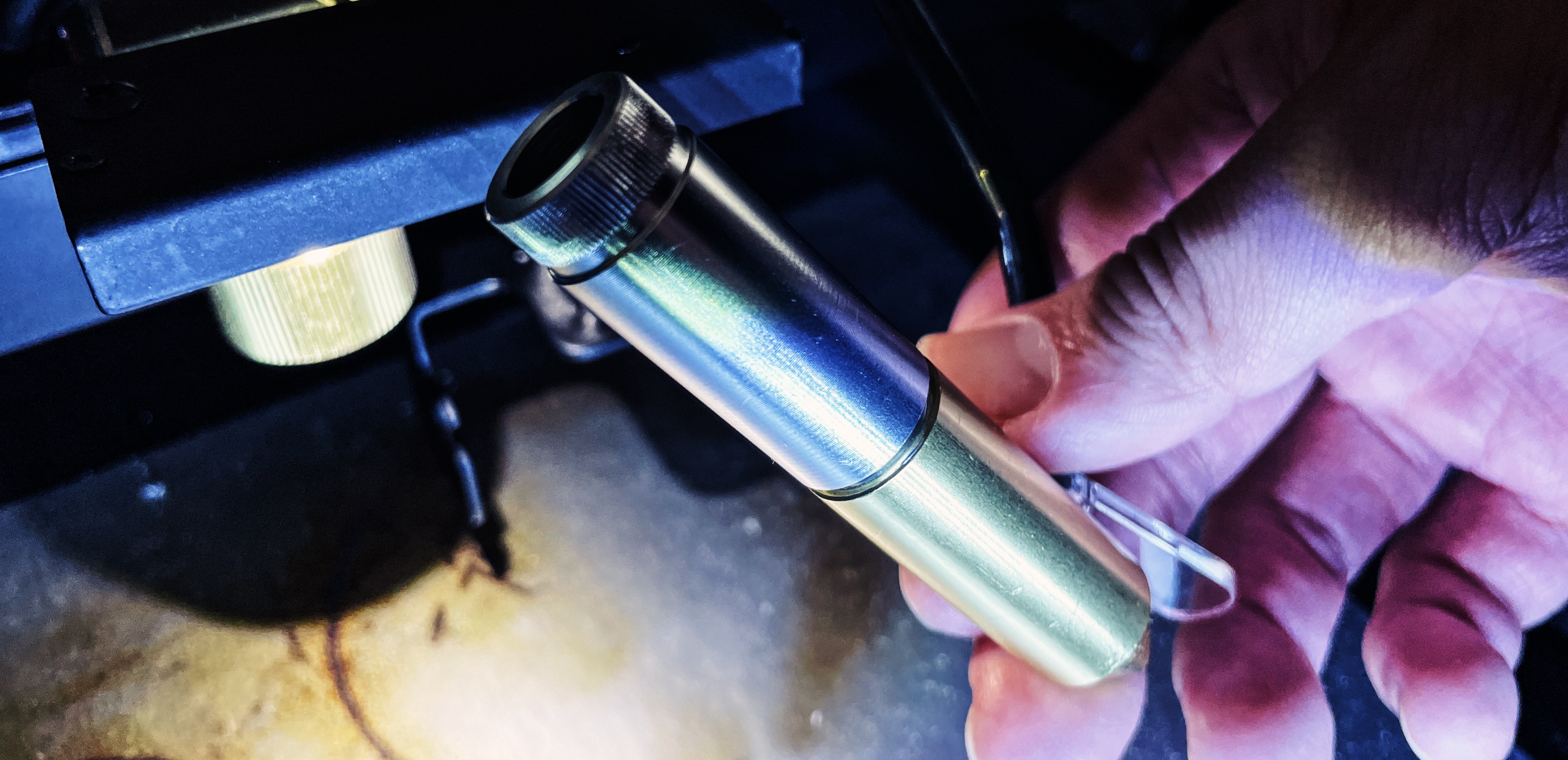

▲ Instal·leu la vareta d'extensió làser

▲ Torneu a col·locar el capçal làser estès a la base de fixació, premeu el conducte d'aire negre prop de la part inferior del suport de fixació de la càmera i bloquegeu l'anell de fixació del mirall d'enfocament

8. Instal·lació del bloqueig de seguretat

Inseriu el bloqueig de seguretat del kit a la màquina i retireu-lo quan no s'utilitzi per evitar problemes de seguretat causats per l'ús accidental d'altres persones.

9. Inicieu el procediment de calibratge

Quan s'utilitza el kit de fons obert, es requereix un calibratge addicional del desplaçament del mirall de distància focal llarga. El principi del calibratge de la càmera és gravar un patró de calibratge en un pla i obtenir l'error mitjançant la imatge de la càmera.

a. Feu clic a "Menú" > "Màquina" > "Nom de la màquina" > "Calibratge de la càmera (Mòdul de coberta oberta)".

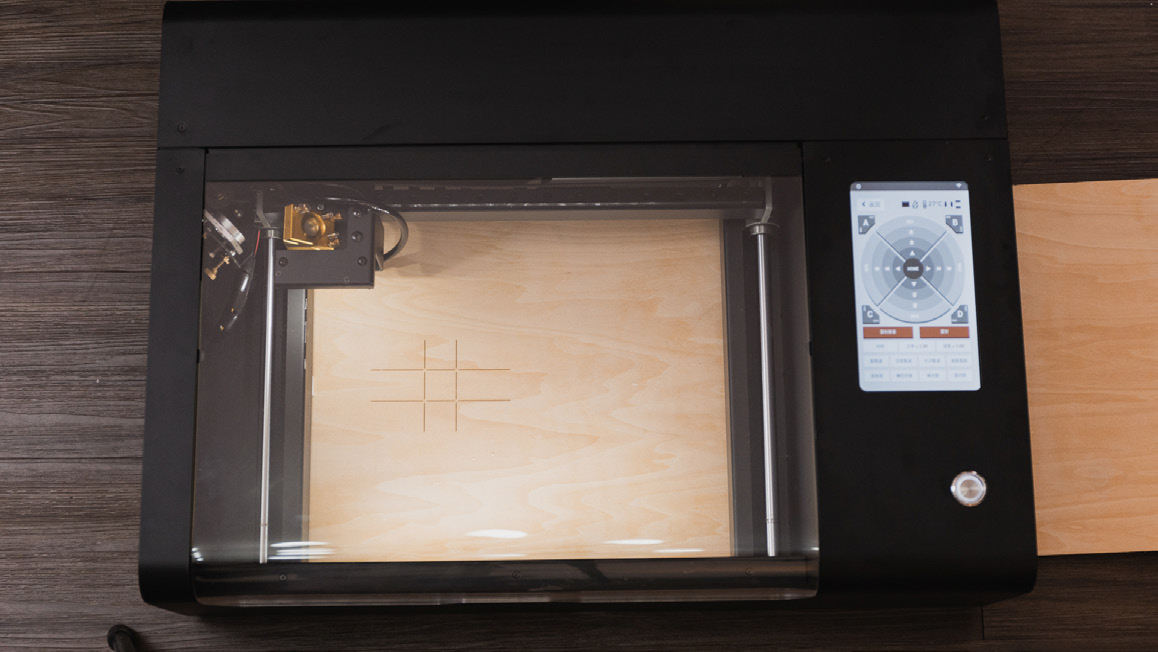

b. Col·loqueu el material de la placa de calibratge A diferència del calibratge general de la càmera que utilitza paper normal, el calibratge de la càmera per al mòdul de coberta oberta requereix un material de placa dura (tauler de fusta, cartró ploma) com a material base per al patró de calibratge. El paper blanc normal serà expulsat pel ventilador d'extracció i la bomba d'aire. Després de fixar el material de la placa dura i enfocar, podeu fer clic a "Següent" per gravar el patró de calibratge.

Si el calibratge automàtic falla a causa de la textura del material, és possible ajustar manualment els valors de calibratge. Un calibratge precís de la càmera pot millorar eficaçment la qualitat de l'acoblament. Cada vegada que s'instal·la la vareta d'extensió, només cal fer un calibratge.

Realitzeu el calibratge automàtic i manual

▲ Després de completar el gravat, el programari generarà automàticament valors de calibratge. Quan es grava amb una coberta oberta, l'error de previsualització s'ha de minimitzar tant com sigui possible i pot ser necessari ajustar manualment alguns valors de calibratge.

Observeu el desplaçament del quadre vermell a l'ordinador, ajusteu els valors de desplaçament X-Y al costat dret, l'angle de rotació, la mida i altres valors per fer que el quadre vermell se superposi amb el quadre central de la creu de previsualització.

Després de fer clic a Següent, la calibració s'haurà completat.

Ús

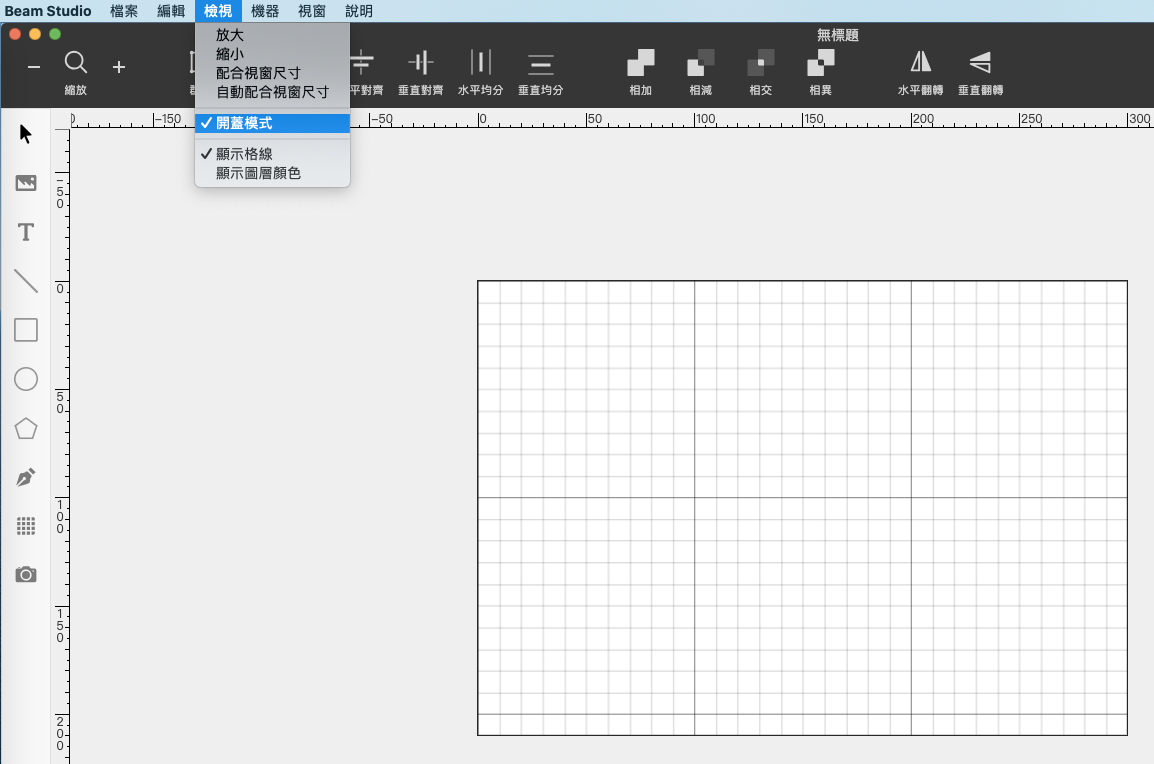

Assegureu-vos que l'opció "Visualitza" > "Mode de fons obert" estigui activada quan treballeu en aquest mode.

A la configuració del document, la previsualització de la càmera es mostrarà a la posició correcta després d'activar l'opció de fons obert. Un cop col·locat el material sota la màquina, podeu enviar l'arxiu seguint el flux de treball habitual i començar a gravar i tallar.

Consells d'operació

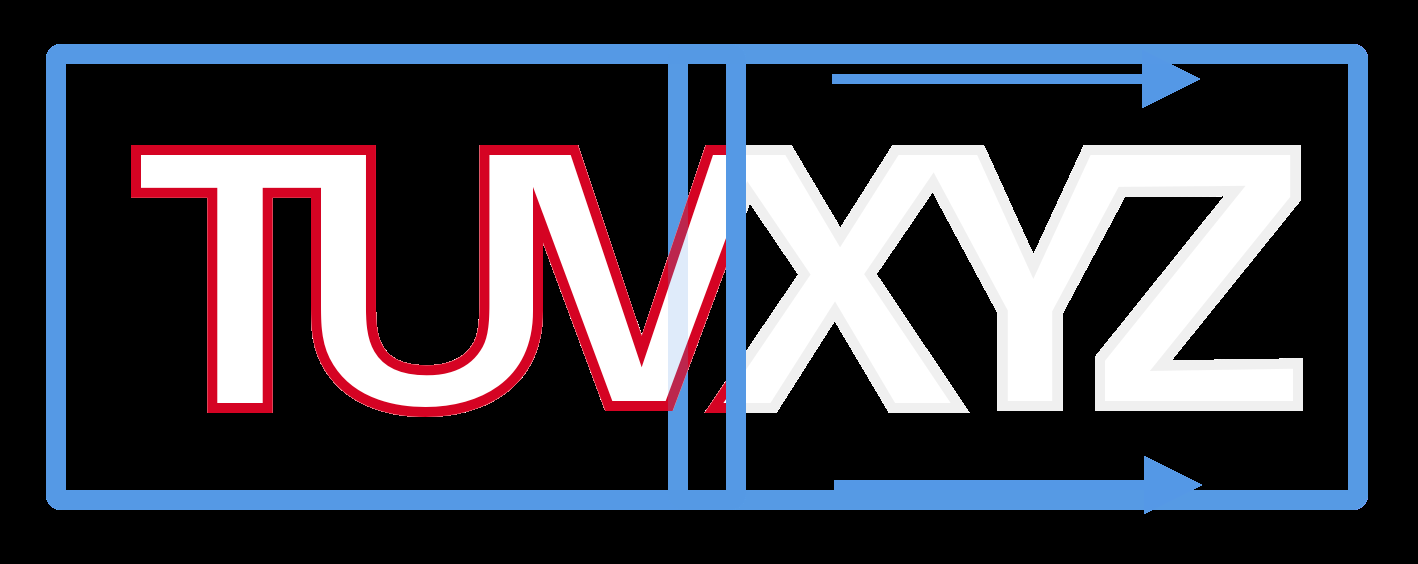

1. Per a talls a gran escala, es recomana utilitzar el format SVG per a l'arxiu i convertir tot el traçat a tallar en una sola imatge SVG. Així, en acoblar, podreu moure directament els gràfics al programari.

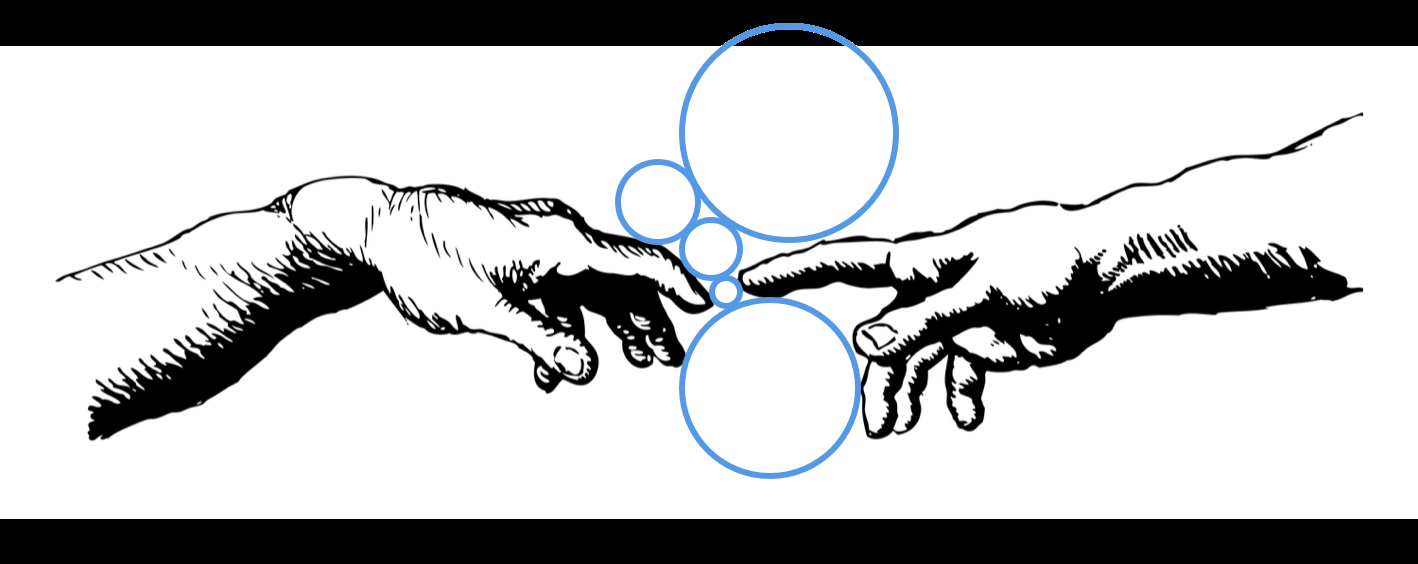

2. Per a treballs de gravat a gran escala, es recomana deixar espai en blanc (cercle blau gran) a cada gravat per permetre marge d'error.

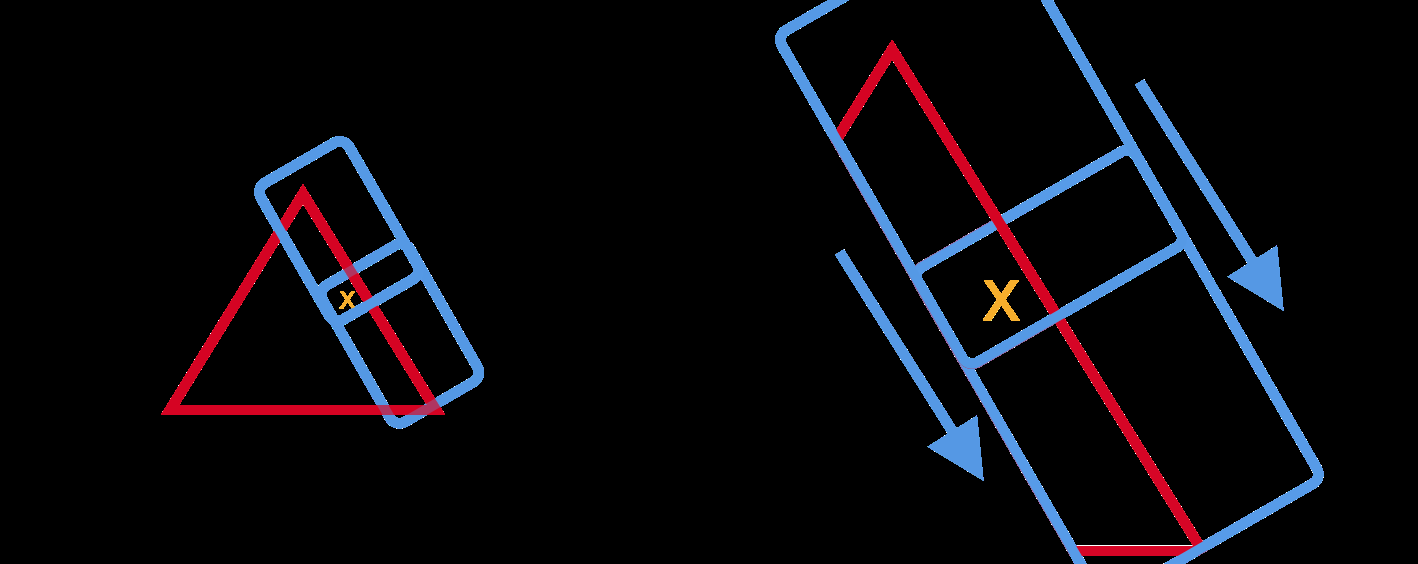

3. Durant la previsualització, podeu alinear utilitzant dos o més punts de referència. Si hi ha parts que originalment s'havien d'eliminar, podeu afegir marcadors d'alineació. (Com es mostra a la figura, els triangles vermells són les parts que s'eliminaran i la X groga és el punt de referència).

4. Si la posició de previsualització varia lleugerament cada vegada, assegureu-vos que la part inferior del suport de la càmera estigui a prop del conducte d'aire i que la màquina estigui anivellada.
5. Quan moveu la màquina, aixequeu-la abans de desplaçar-la. Arrossegar la màquina pot causar danys als coixinets dels peus i als objectes de treball.

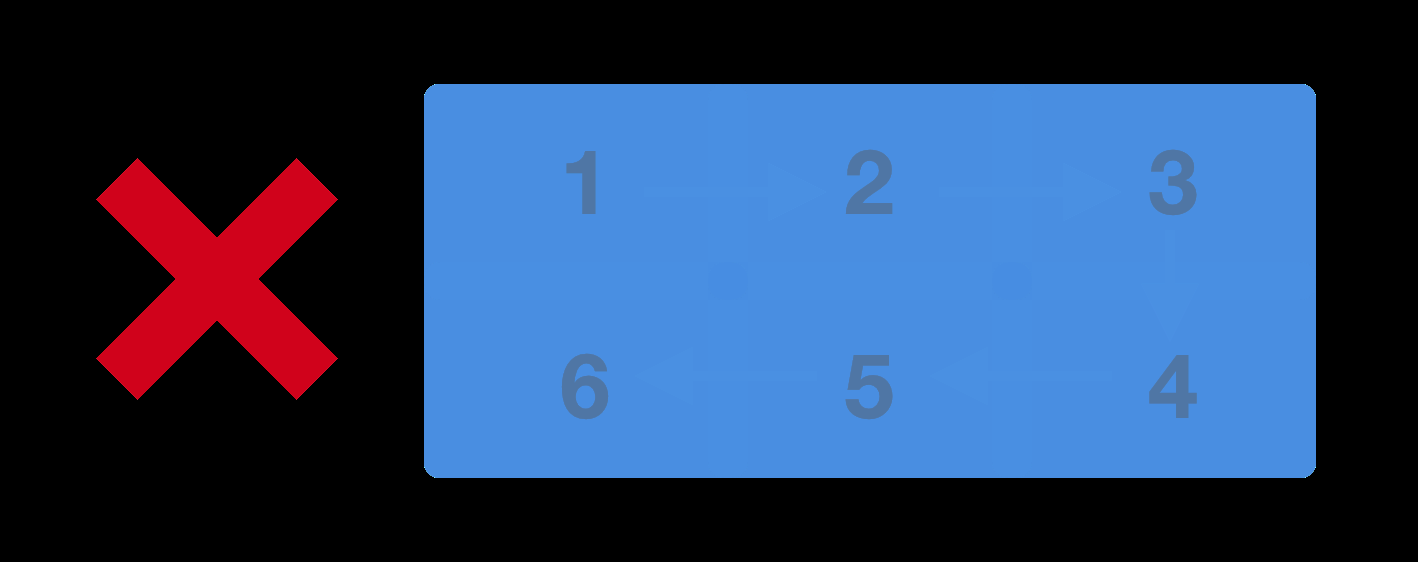

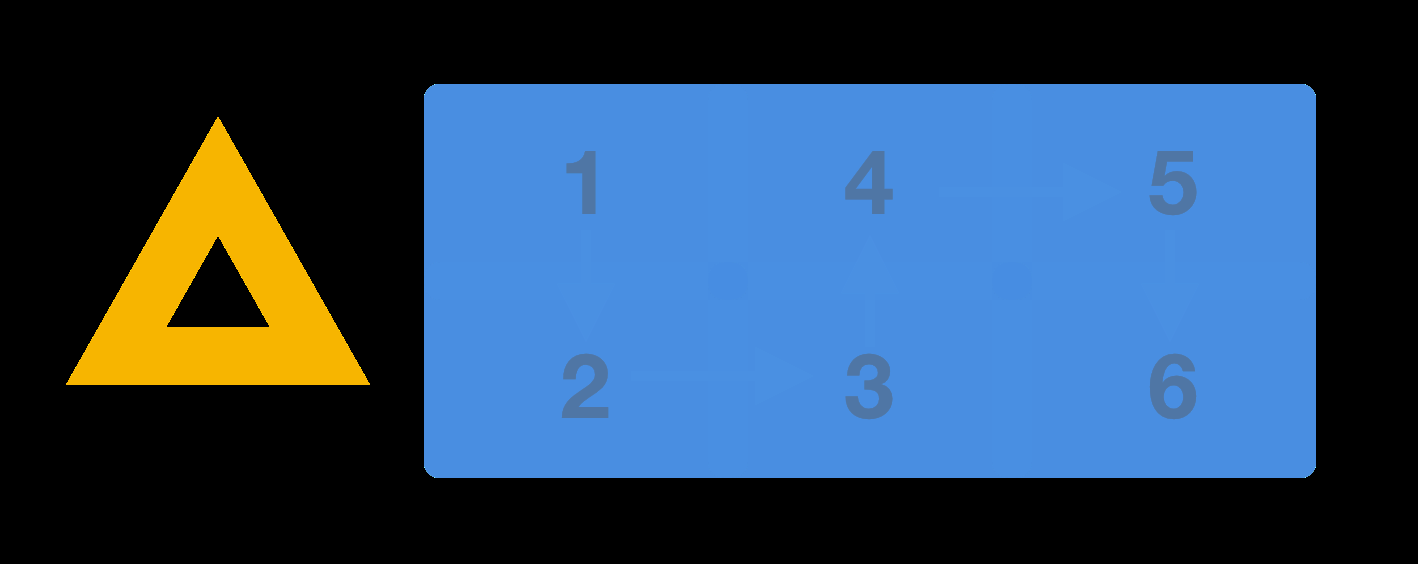

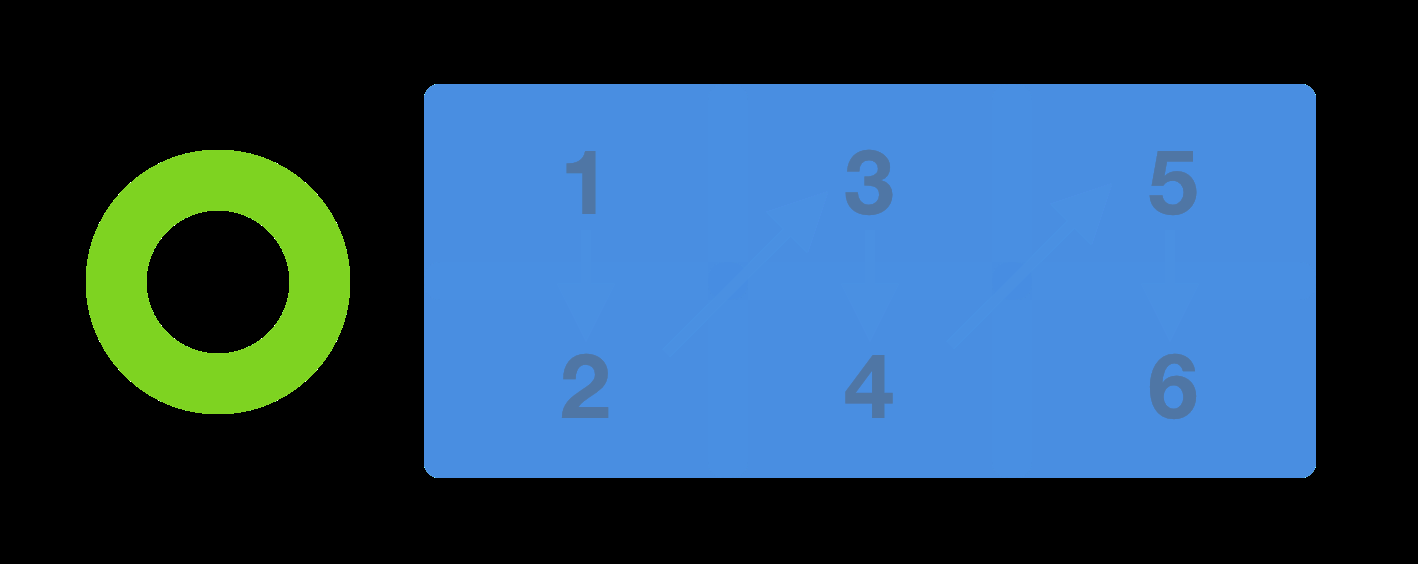

6. Després de múltiples acoblaments, els errors es poden magnificar. Es recomana gravar seqüencialment segons l'àrea connectada.








   Com més gran sigui la diferència en l'ordre adjacent, més gran serà l'error acumulat.
