beamo - Instal·lació del mòdul d'enfocament automàtic

 Per la vostra pròpia seguretat, si us plau, apagueu la màquina i desendolleu-la.

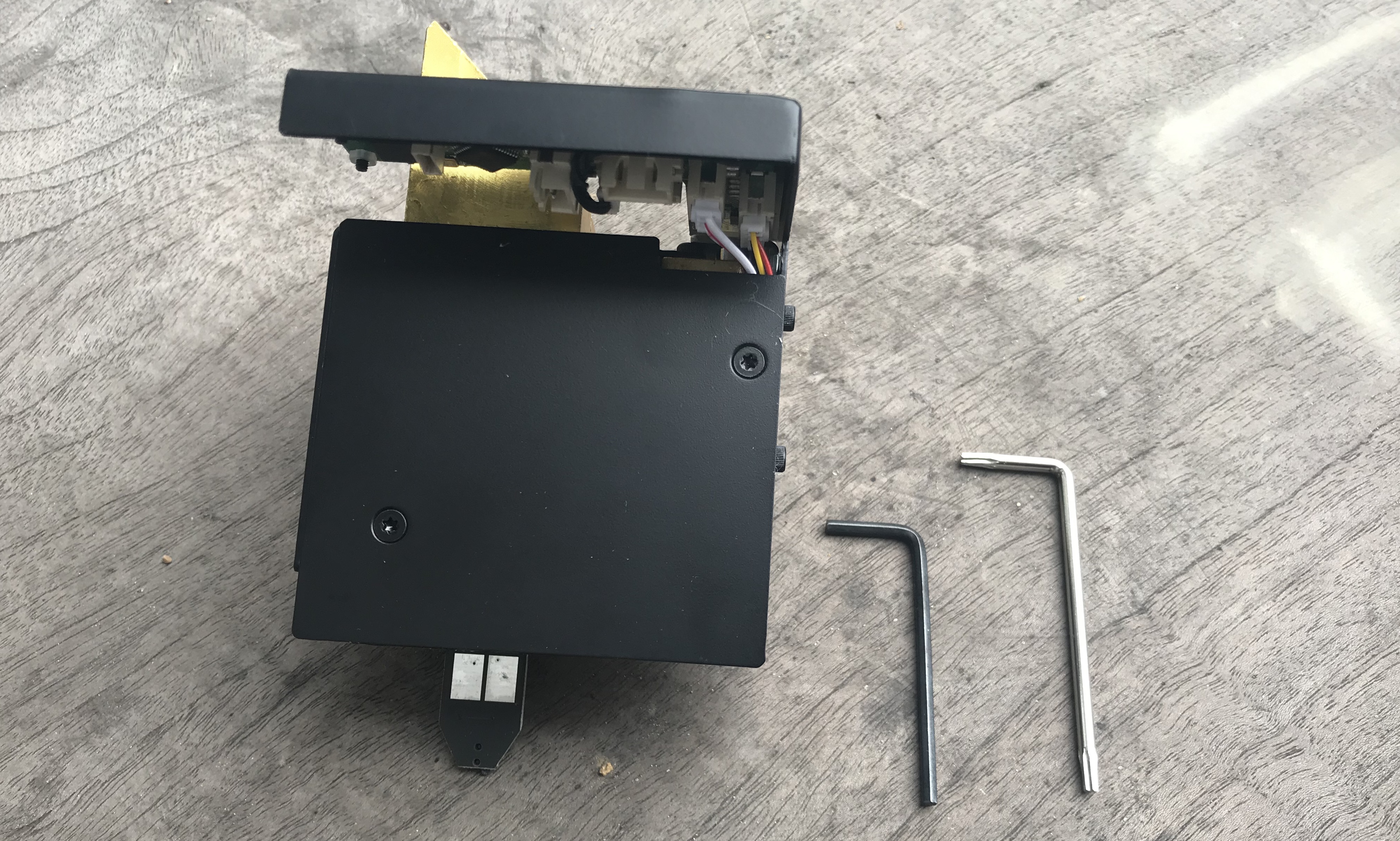

1Complement d'enfocament automàtic 2Clau Allen 3Clau d'estrella (inclosa a l'embalatge original del beamo)

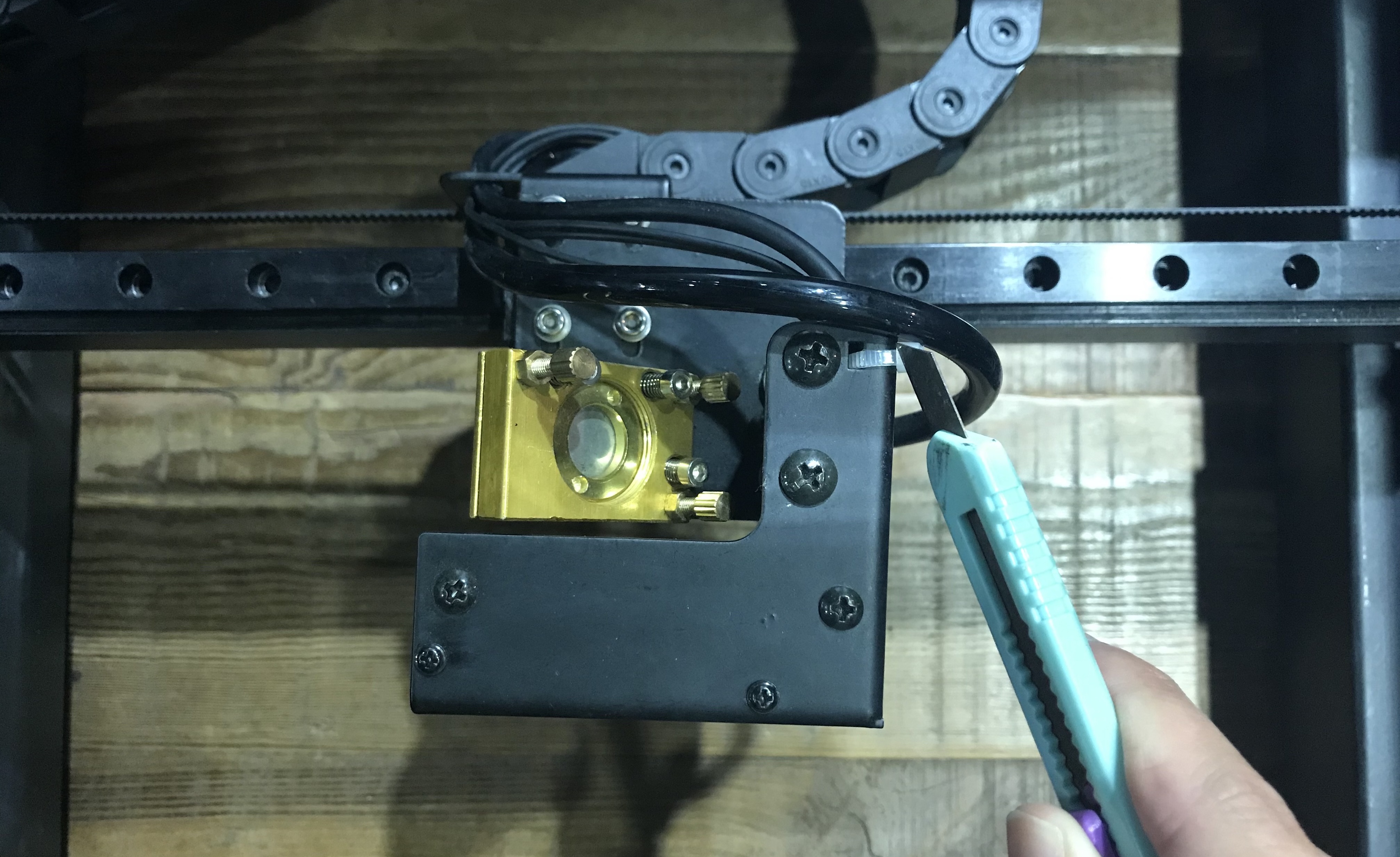

1. Talleu la brida de plàstic que subjecta el cable.

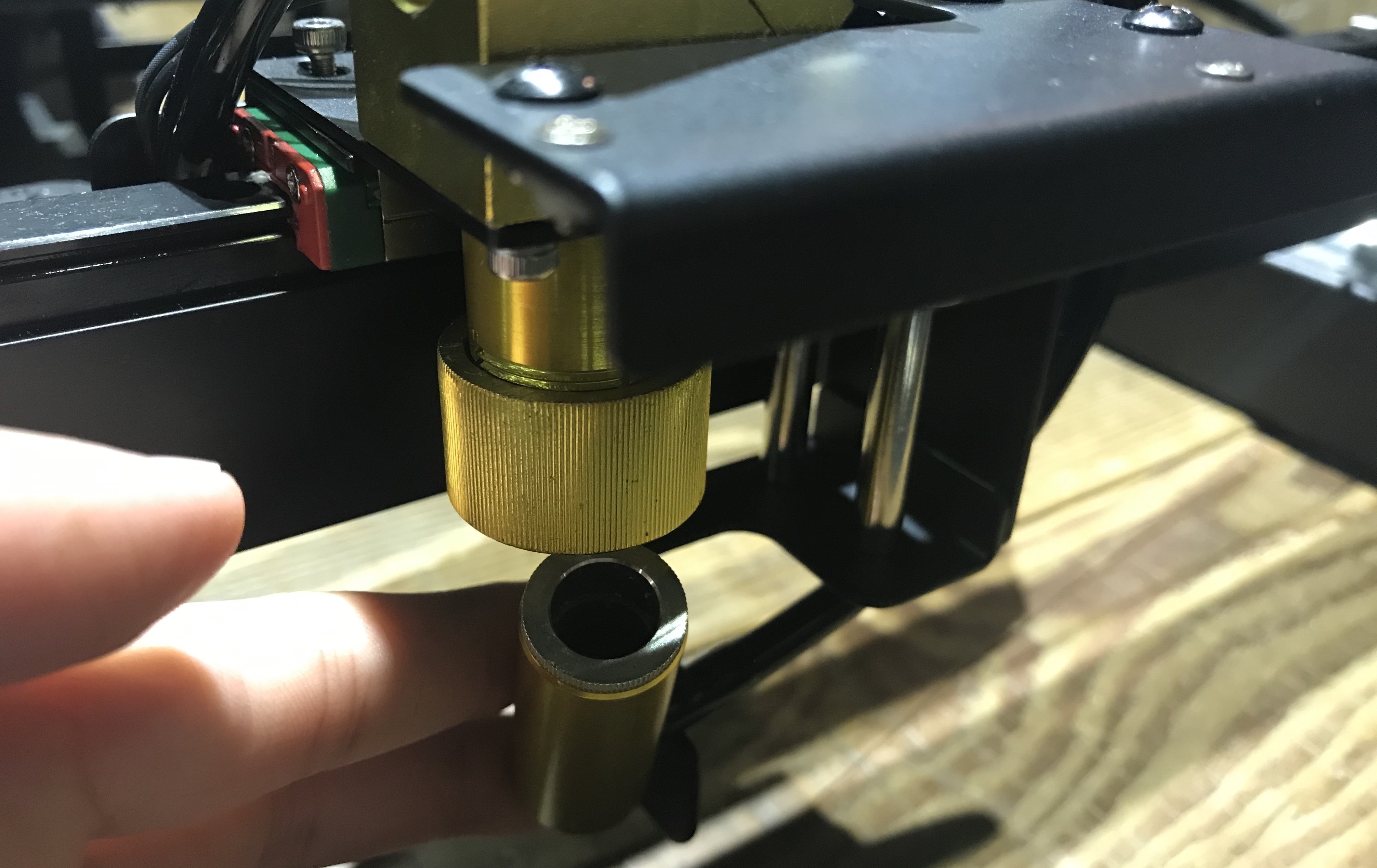

2. Afluixeu l'anell d'enfocament del capçal làser i retireu-lo.

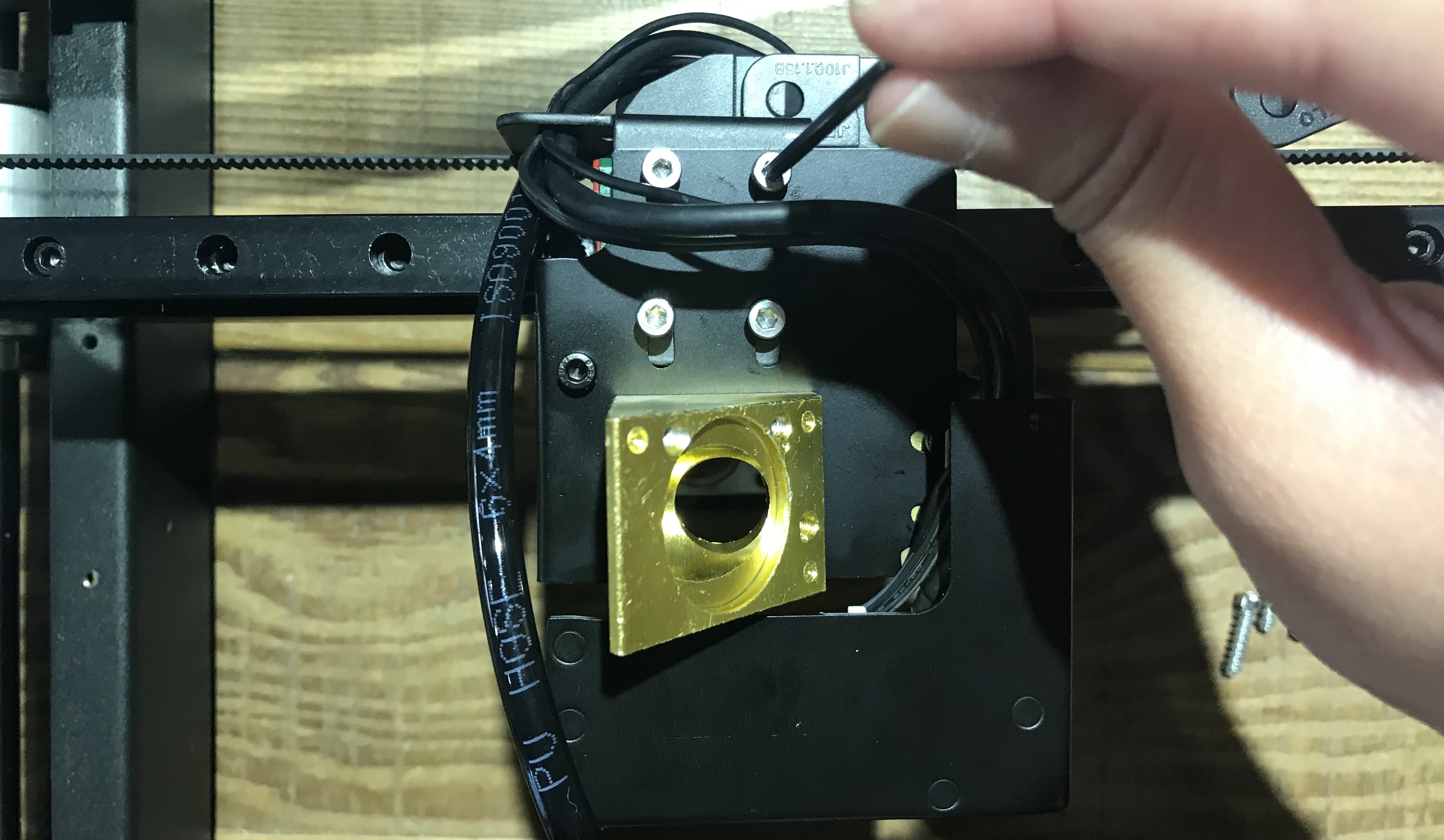

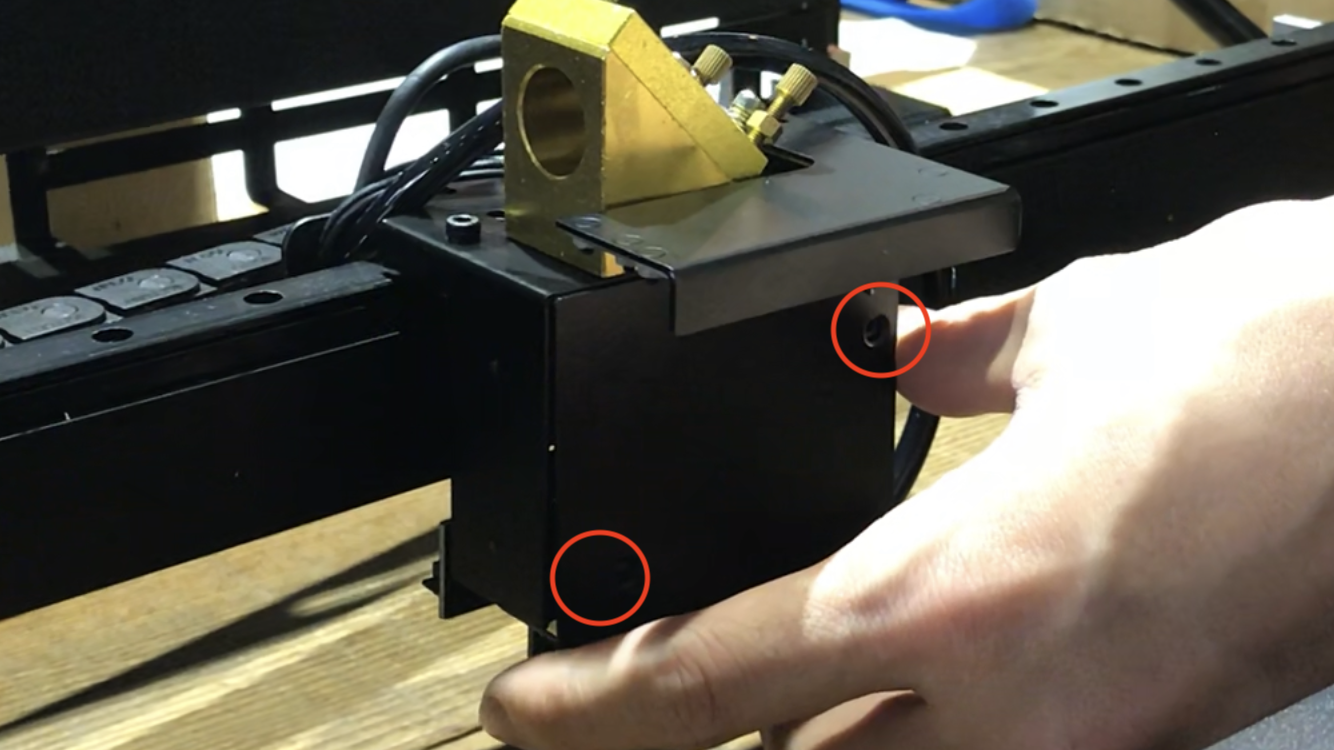

3. Afluixeu els 4 cargols que subjecten el mòdul làser a la guia amb la clau Allen.

4. Desconnecteu tant el cable de la càmera com el cable del LED.

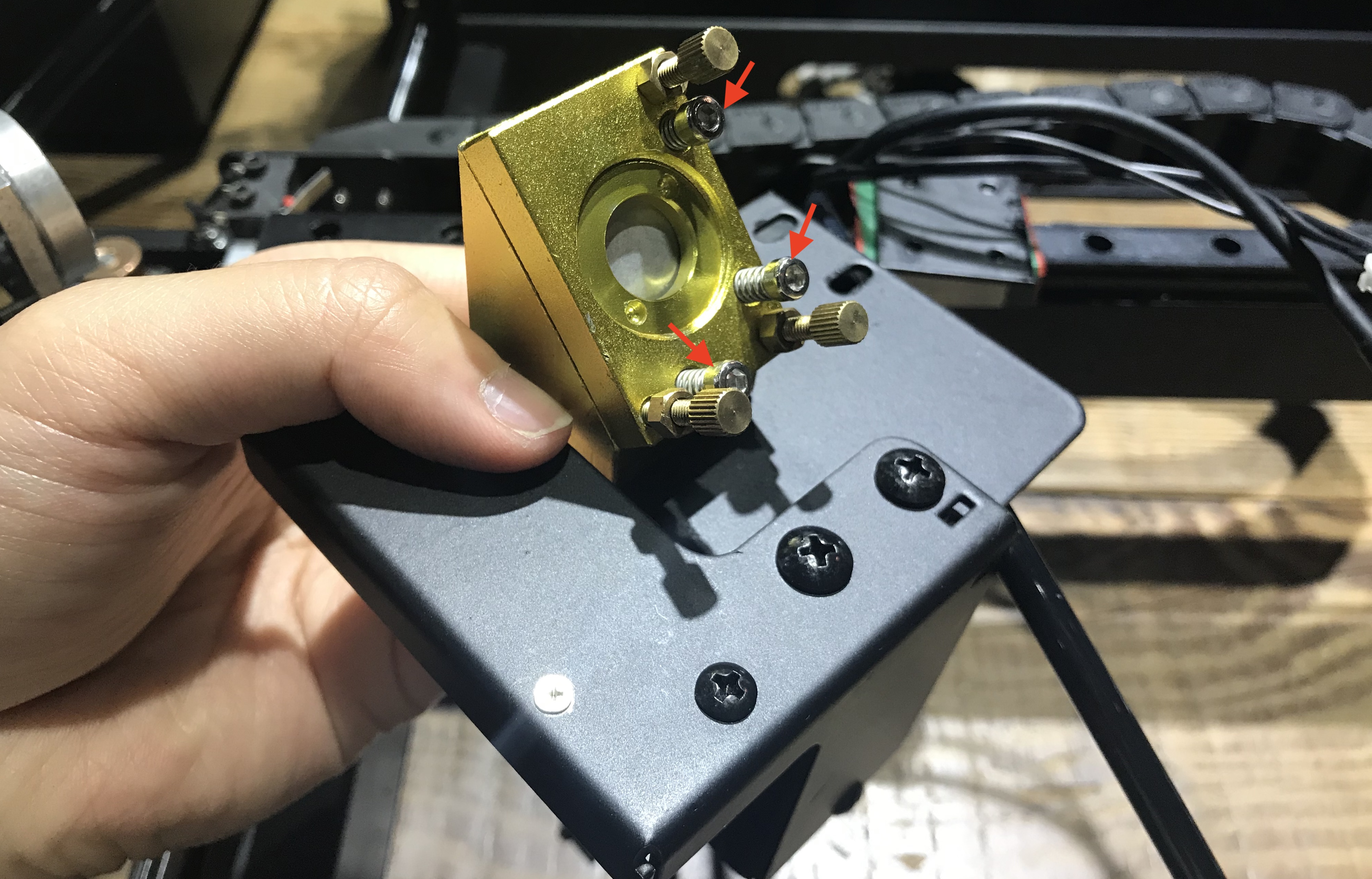

5. Retireu el tercer mirall de reflexió amb la clau Allen.

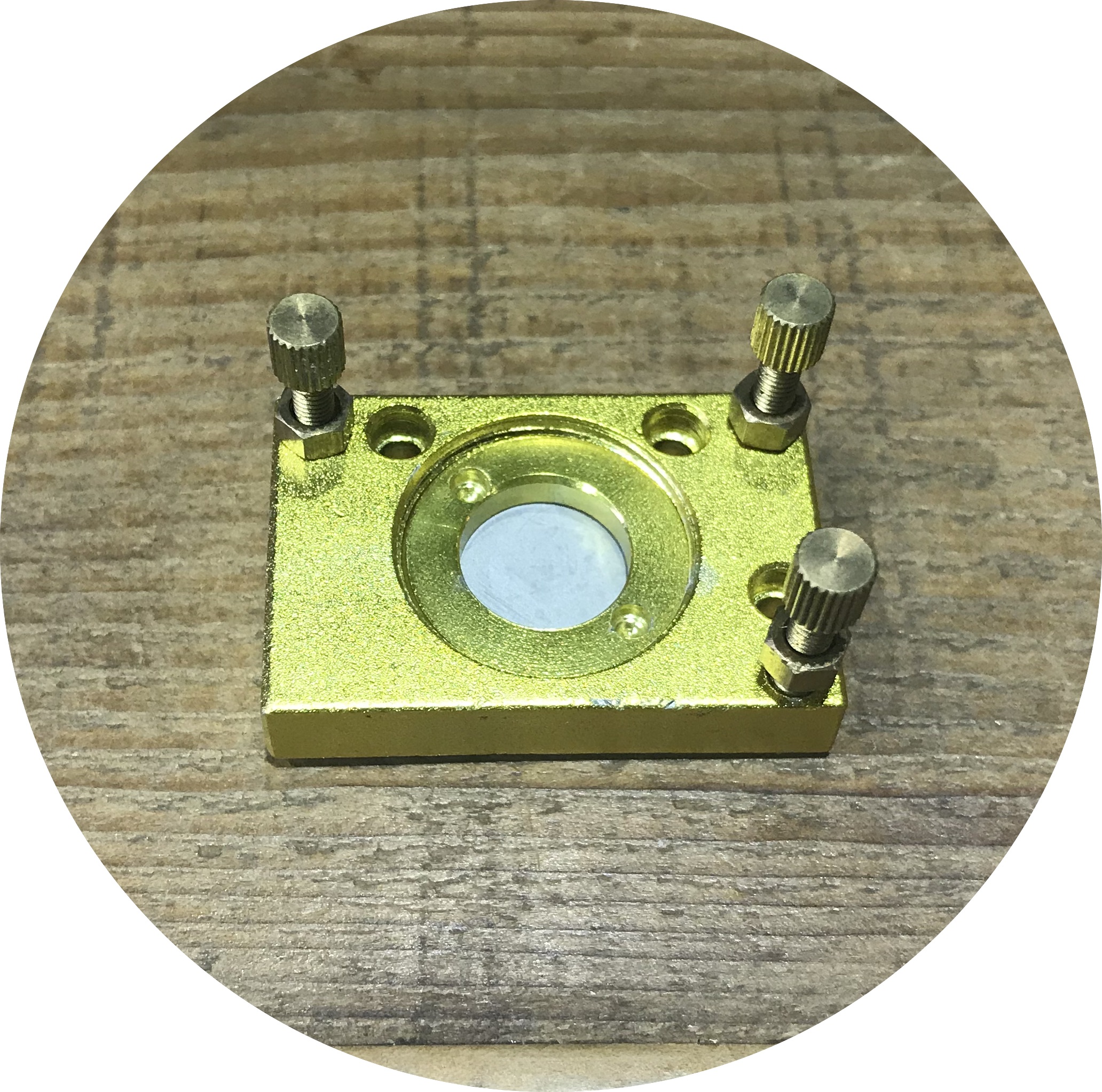

▲Tercer mirall de reflexió

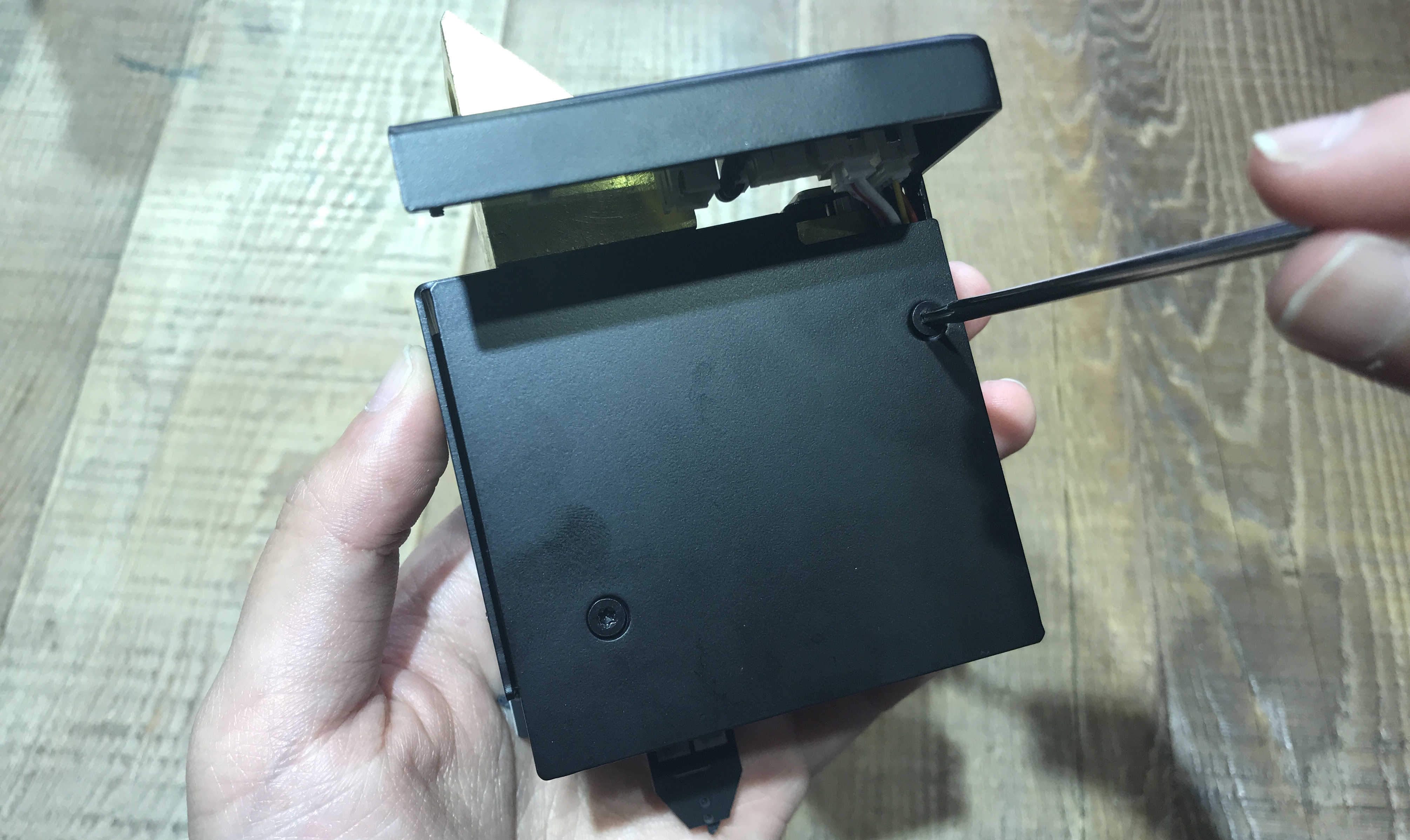

6. Retireu els dos cargols de l'autofocus

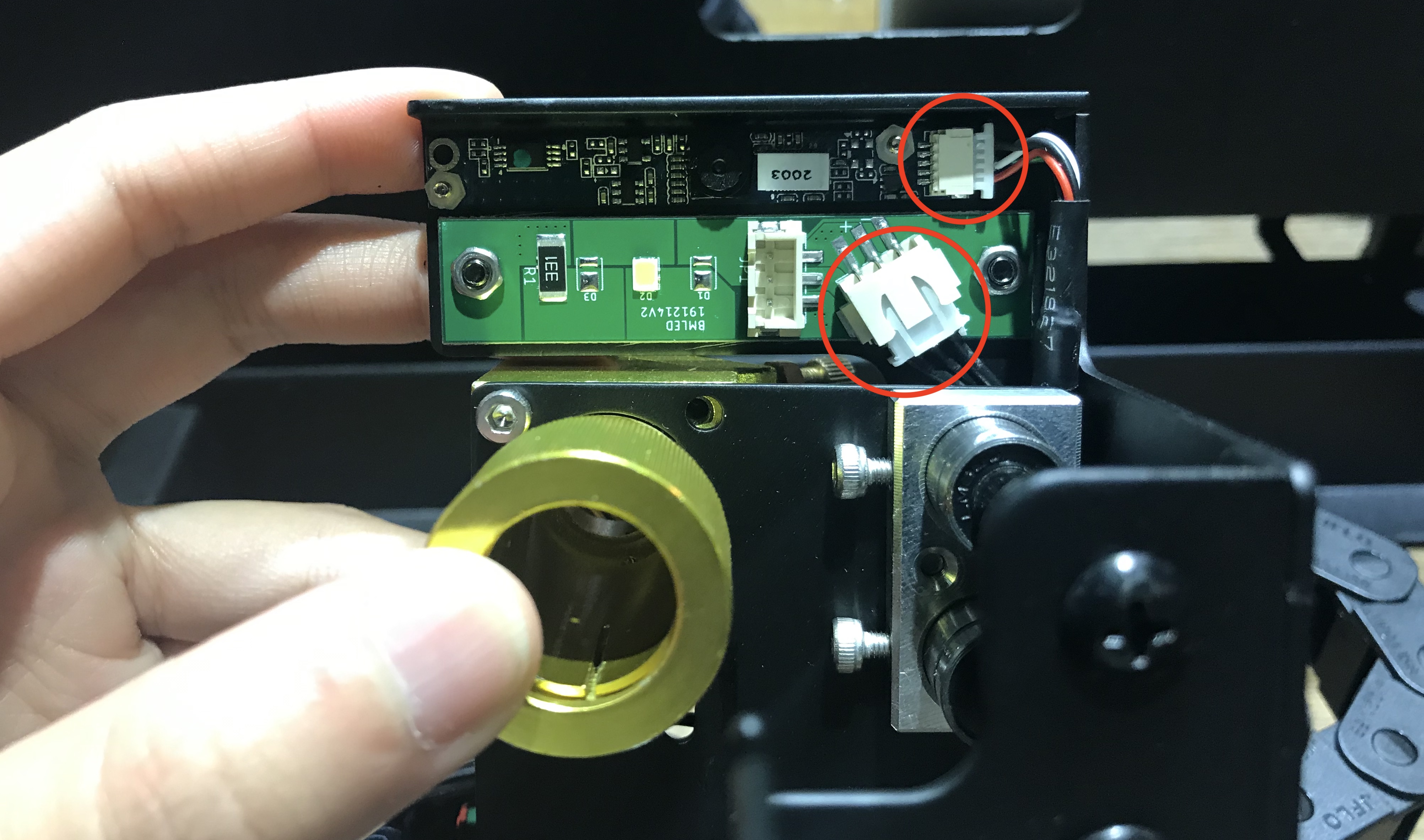

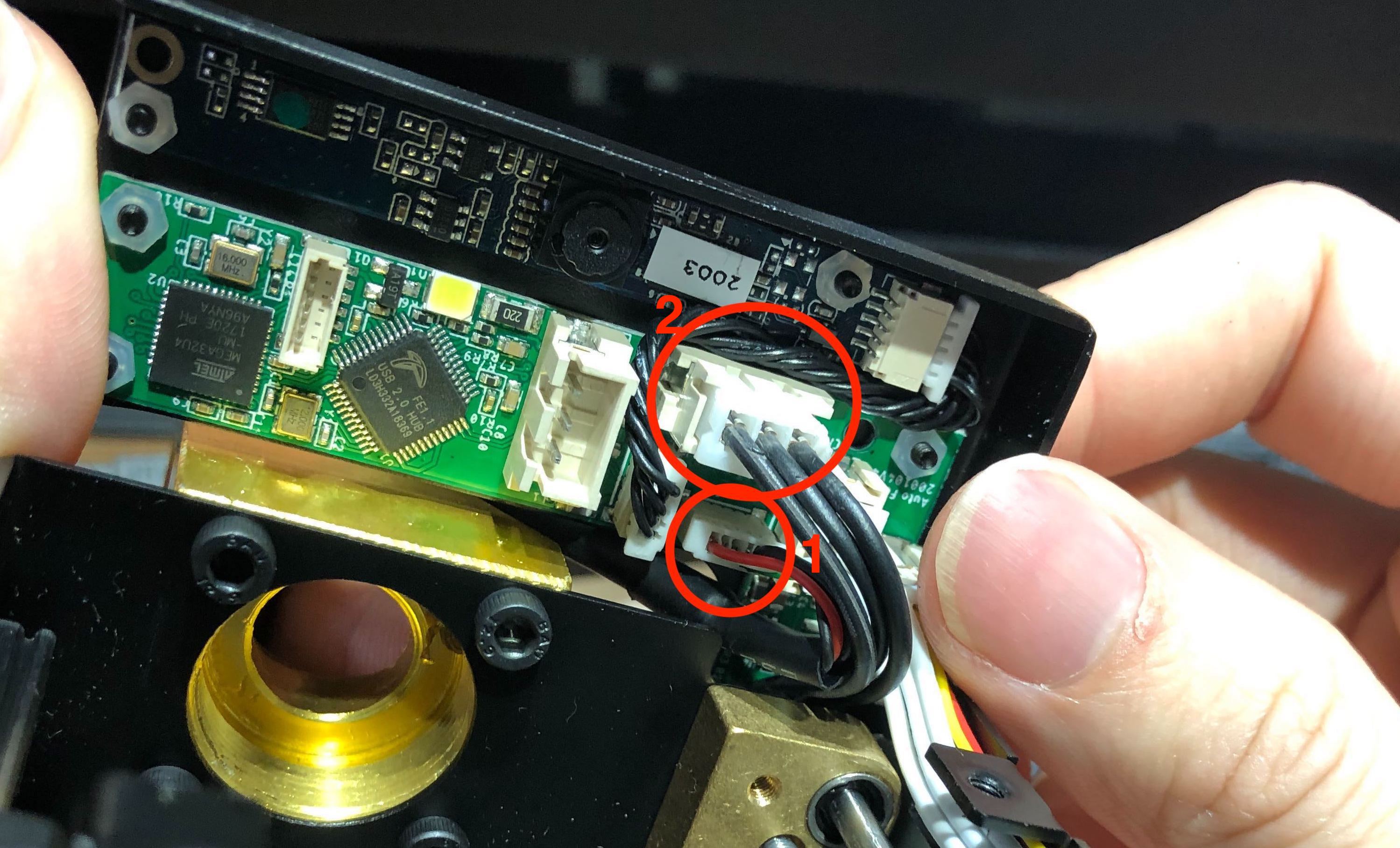

7. Connecteu el cable de la càmera i el cable del LED al Cercle 1 i al Cercle 2 respectivament.
(Consell: Connecteu primer el cable de la càmera i després el del LED)

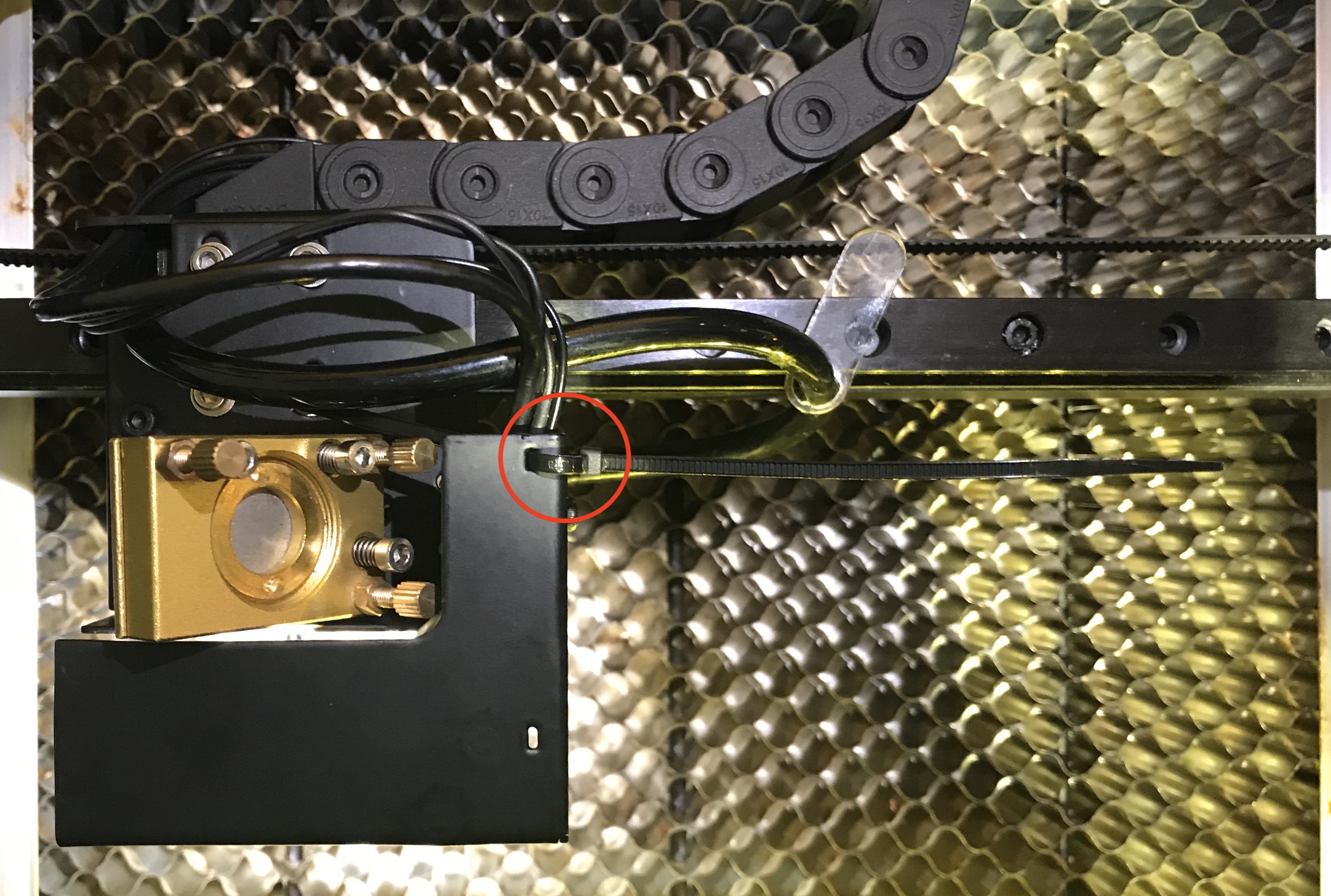

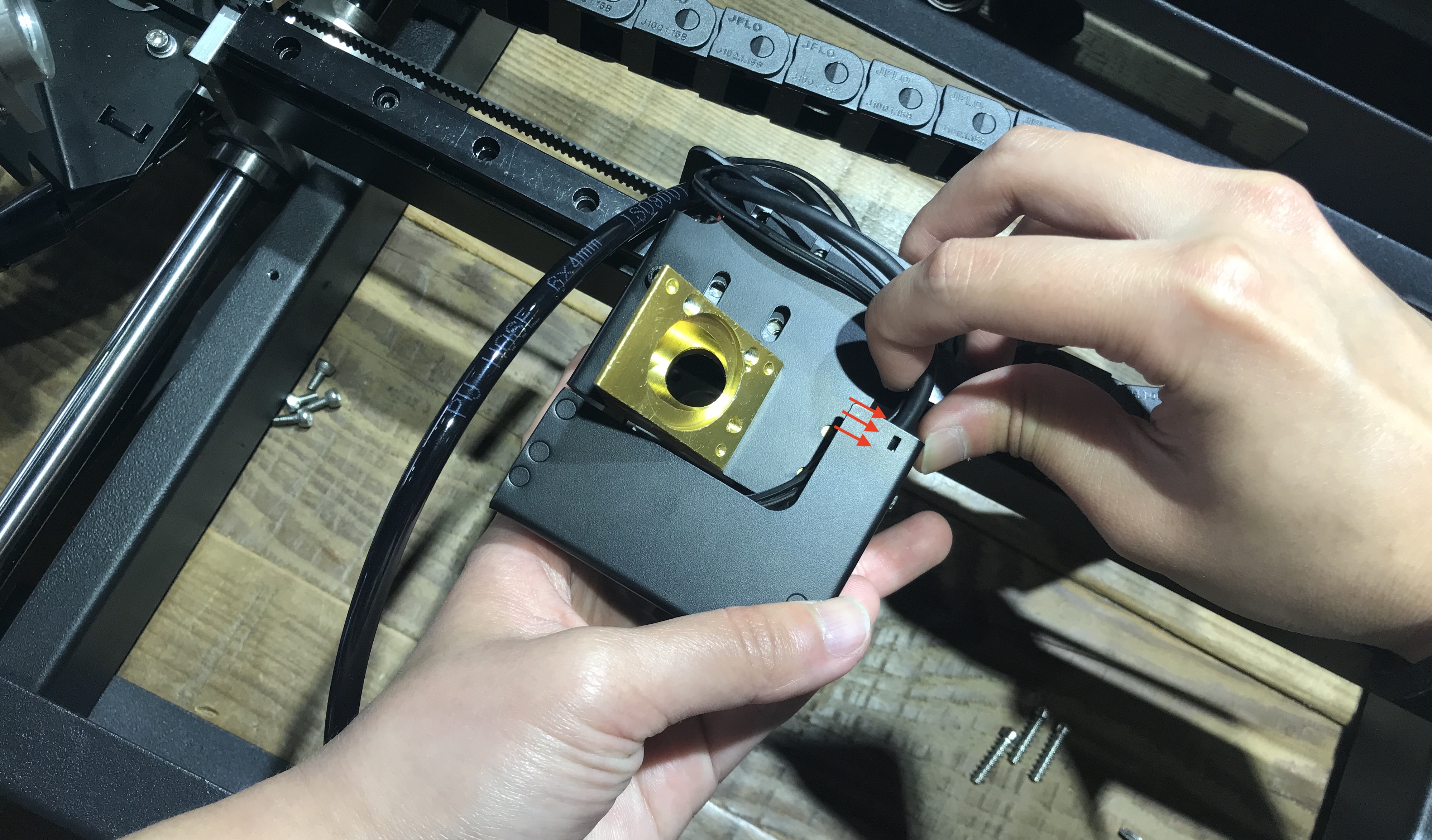

8. Agrupeu els cables cap a un costat i subjecteu-los amb la brida de plàstic.

9. Col·loqueu el mòdul d'autofocus de nou a la guia ajustant els quatre cargols amb la clau Allen.

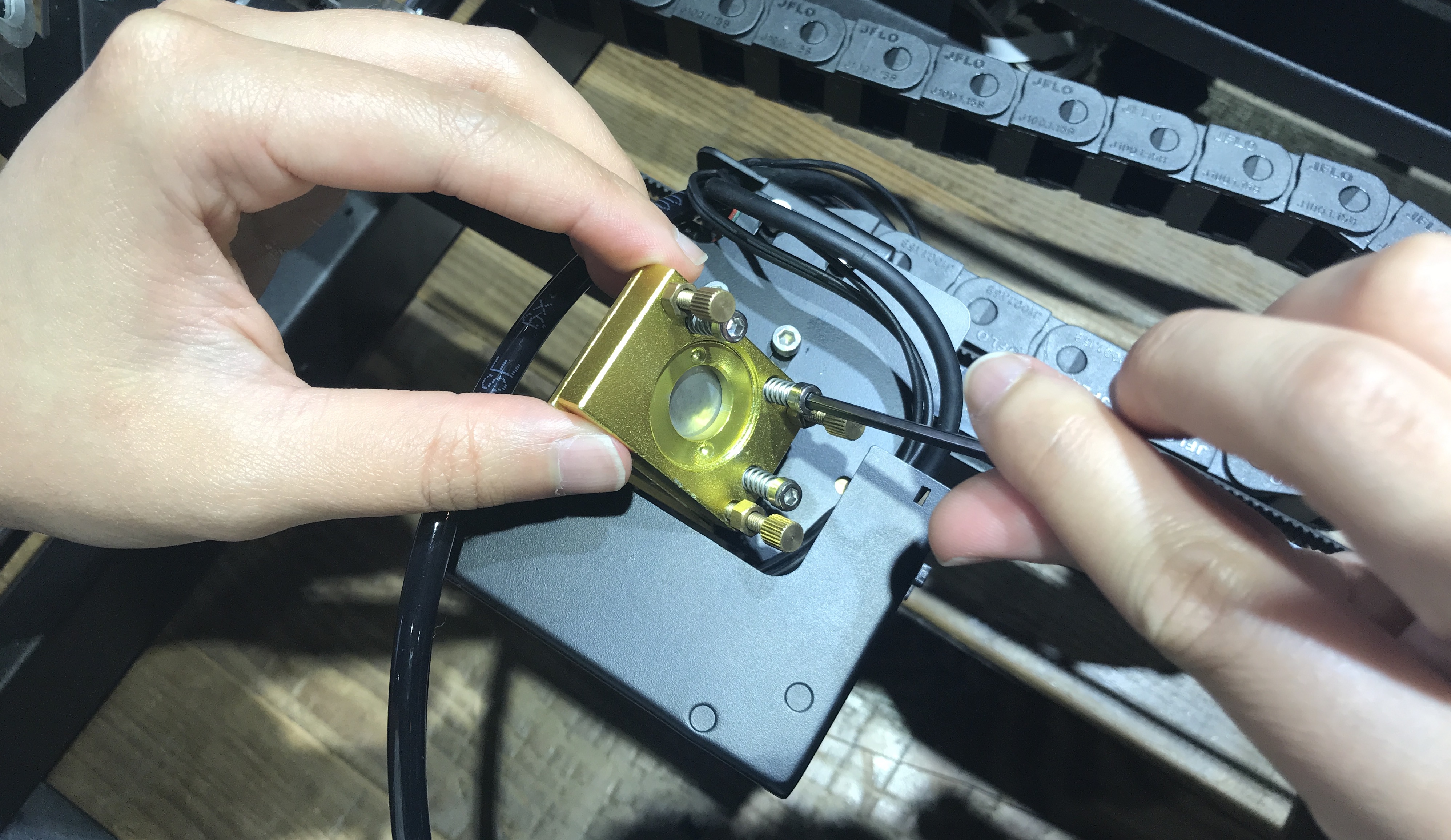

10. Torneu a fixar el tercer mirall de reflexió.
(Consell: No cargoleu els cargols completament, amb la meitat n'hi ha prou)

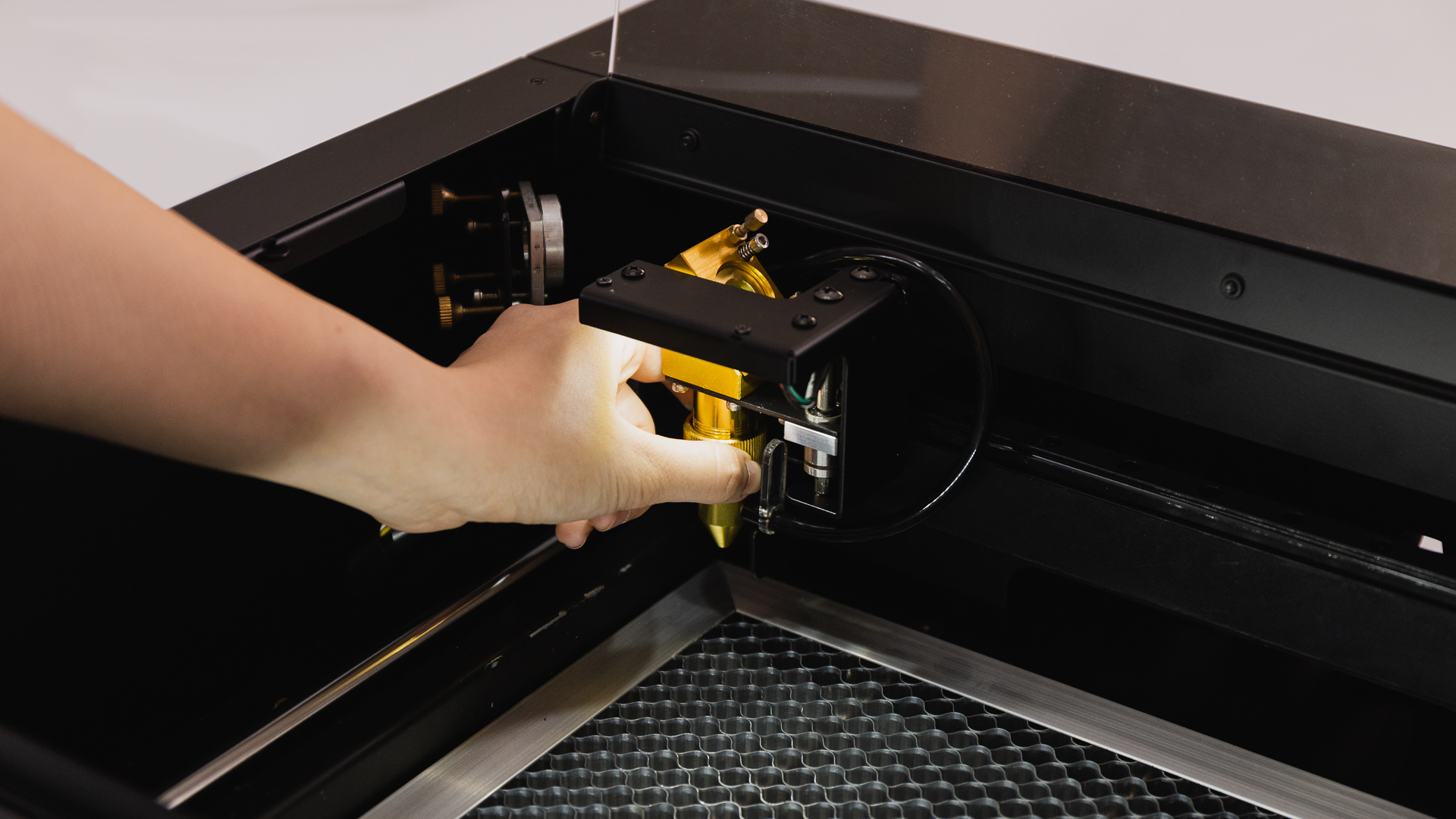

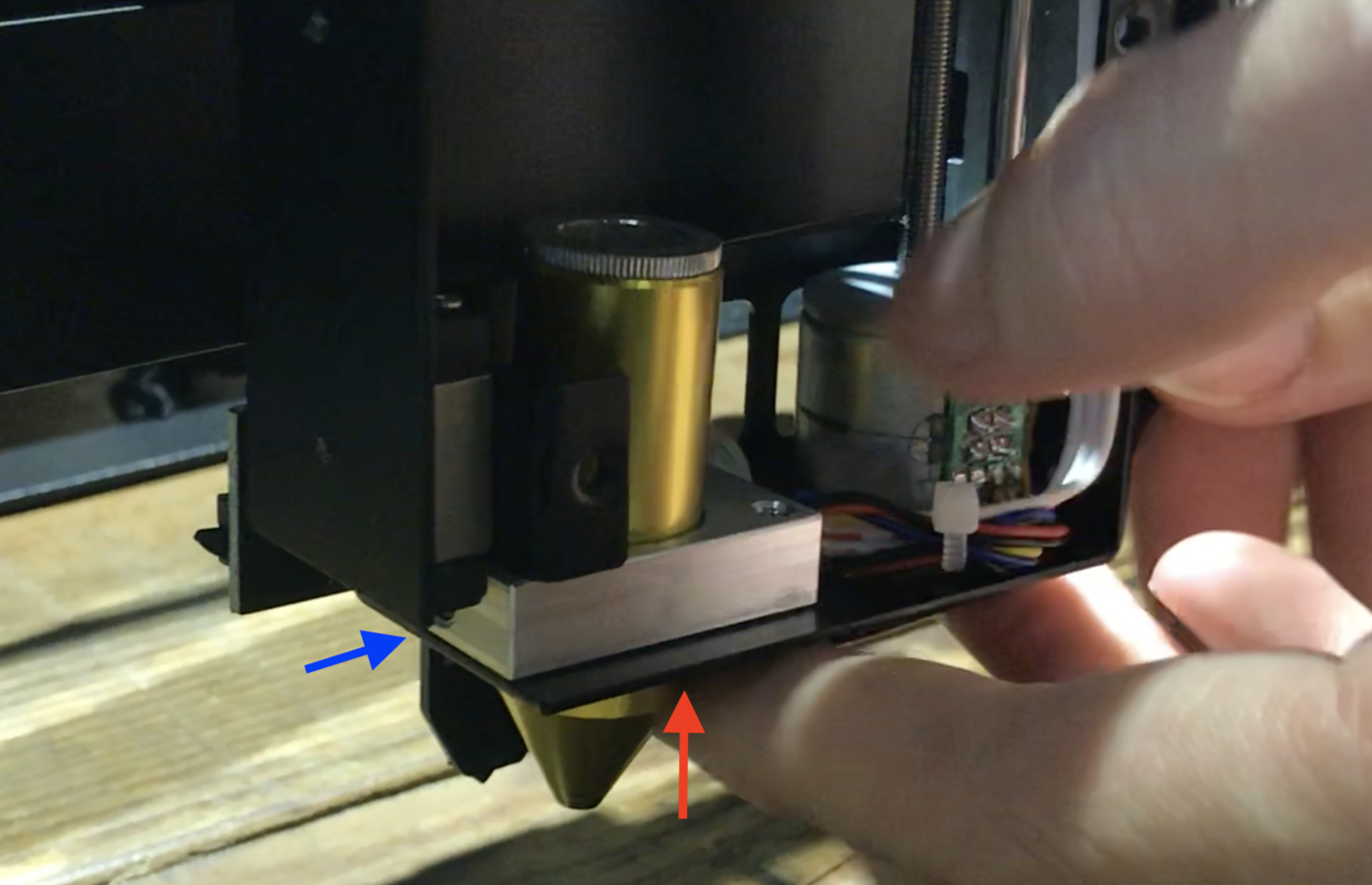

11. Traieu el panell de bresca i empenyeu el capçal làser completament cap amunt (vegeu la fletxa vermella a la imatge) i fixeu-lo de nou, el cargol és a l'esquerra. (vegeu la fletxa blava a la imatge)

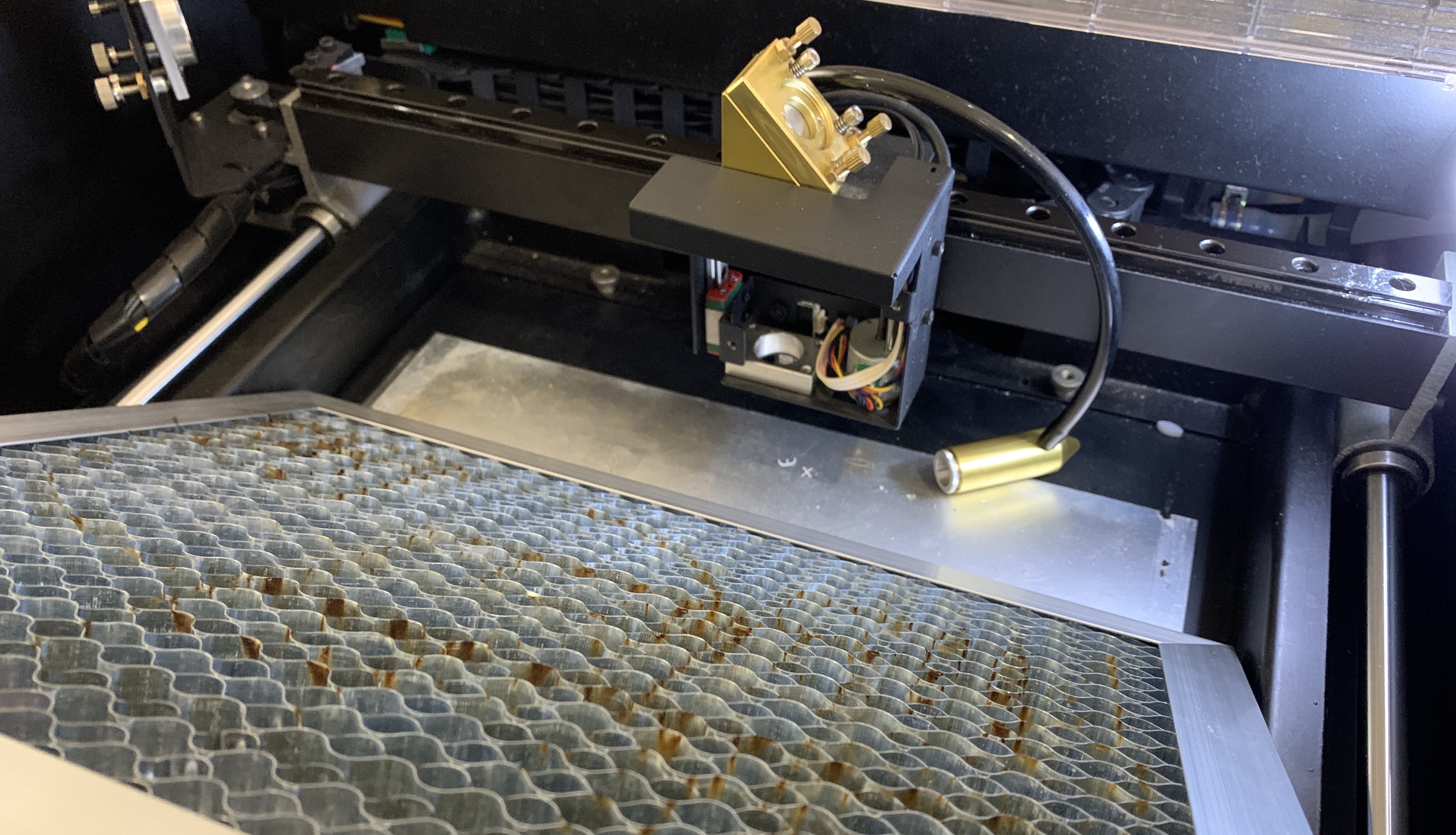

12. Engegueu la màquina. Col·loqueu el panell de bresca de nou després que el capçal làser s'hagi elevat.

13. Comproveu que la trajectòria òptica estigui alineada. Vegeu la guia d'alineació del camí òptic .

14. Torneu a collar els cargols del mòdul d'enfocament automàtic.

15. Per començar a utilitzar l'enfocament automàtic, consulteu Ús del mòdul d'enfocament automàtic per a les configuracions bàsiques a Beam Studio.

 Recordatori: NO premeu el botó Cam Led després d'instal·lar l'enfocament automàtic.

El LED de la càmera s'encendrà automàticament quan s'engegui la màquina. Prémer el botó Cam Led no apagarà el LED de la càmera, sinó que tallarà l'alimentació necessària per al funcionament de l'enfocament automàtic. Com a resultat, el capçal làser no es mourà en absolut, i haureu de prémer el botó Cam Led una vegada més per restablir l'alimentació.

Vegeu a continuació: Guia d'ús de l'enfocament automàtic
