beamo - Ús del complement làser de díode

El complement de làser de díode està equipat amb un làser de díode de 5W. A causa de les diferents longituds d"ona, pot gravar directament sobre acer inoxidable.

No utilitzeu el panell tàctil per controlar el capçal làser en mode Manteniment quan el mòdul de làser de díode estigui muntat. Si voleu moure el capçal en mode Manteniment, si us plau, desbloquegeu el motor abans de moure el capçal làser per evitar qualsevol dany.

1. Activació del làser de díode

Després d'instal·lar el complement de làser de díode, aquest es pot controlar des de Beam Studio, canviant els tipus de làser entre diferents capes.

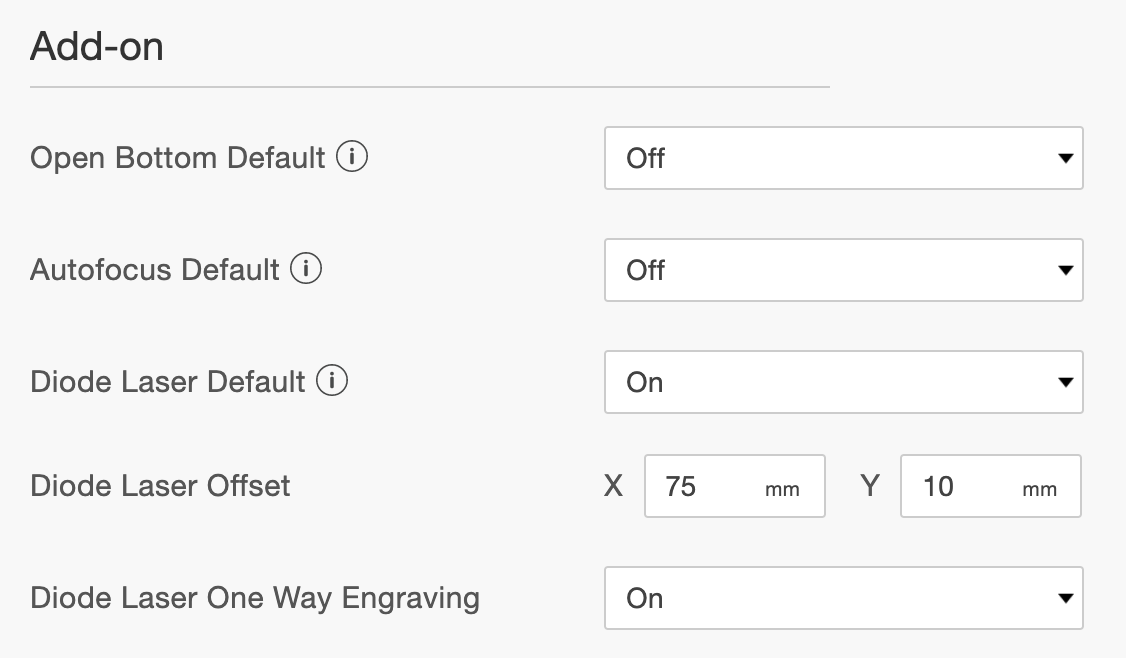

Per utilitzar el complement de làser de díode, aneu a "Preferències" (Mac: Menú > Beam Studio > Preferències; Windows: Menú > Fitxer > Preferències), i seleccioneu l'opció de làser de díode a complements. Per configurar els valors de desplaçament, consulteu el pas 2. A

In , es permet habilitar o deshabilitar el complement de làser de díode per a fitxers individuals.2. Calibratge del làser de díode

2. Calibratge del làser de díode

Abans d'utilitzar el làser de díode, cal calibrar-lo per obtenir els valors de desplaçament entre els capçals làser. Això és necessari perquè en el complement de làser de díode, la posició on es produeix el làser varia segons el tipus de làser. La calibració es pot activar mitjançant Menú > Màquina > La vostra màquina > Calibrar el complement de làser de díode. Els passos són similars als de la calibració de la càmera.

3. Canvi de làsers

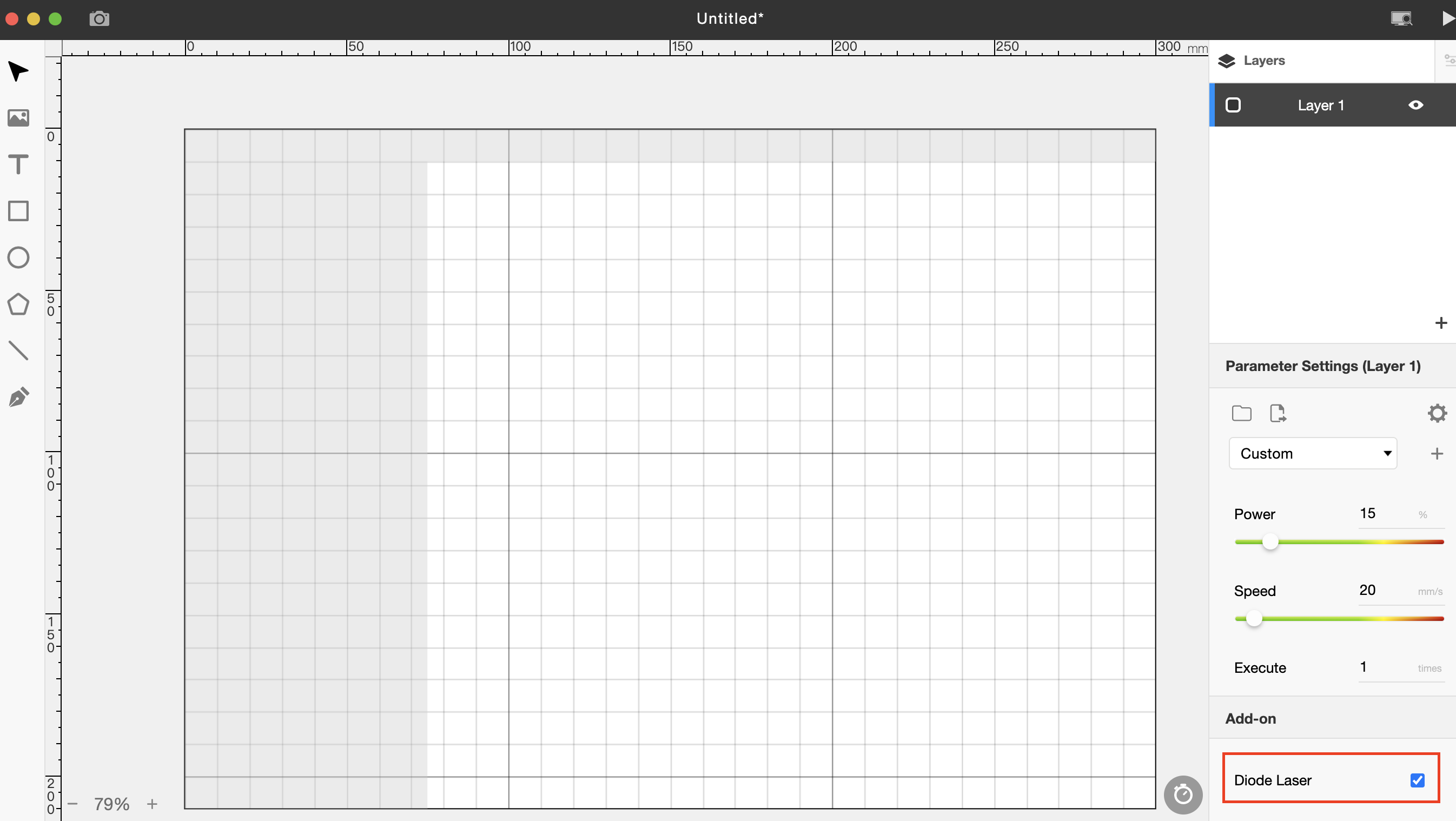

Després d'habilitar el làser de díode, apareixerà una opció addicional "làser de díode" al panell de paràmetres del làser de les capes. En seleccionar aquesta opció, s'activarà la funció de làser de díode del complement a la capa seleccionada.

A la capa on s'ha seleccionat la funció de làser de díode, notareu que certes parts de l'àrea de treball estan restringides (es mostren en gris). Les restriccions a la cantonada superior dreta es deuen al fet que, en el complement de làser de díode, la posició on es produeix el làser de díode és a la cantonada inferior esquerra, cosa que impedeix processar una part de la cantonada superior dreta. Les restriccions d'àrea a la cantonada inferior esquerra són degudes a la mida del complement de làser de díode, que impedeix que el capçal làser arribi a aquesta zona en particular.

Àrea de treball | Després de la instal·lació, l'àrea de treball del làser de díode serà de 230 mm x 200 mm; l'àrea de treball del làser de CO2 es reduirà a 250 mm x 200 mm

4. Paràmetres recomanats

El làser de díode permet percentatges de potència més elevats. Recomanem establir la relació de potència al 100% per a l'acer inoxidable i una velocitat de 3~5 mm/s.

5. Altres

No hi ha sortida de feix làser del capçal làser de díode:

1. 1. No s'han seguit els passos anteriors a Beam Studio.
   2. La "Taxa de potència" és massa baixa. Si us plau, establiu-la a "x1.0"
   3. El senyal del mòdul làser de díode no està connectat

Comproveu que el ventilador de la part superior del mòdul làser de díode funciona. Si no és així, si us plau, comproveu el següent:

• • • Aneu a la pantalla tàctil > Manteniment > Premeu el botó "Llum càmera". Si el ventilador de sobre del mòdul làser de díode funciona, significa que el senyal està activat.
    • Si el mòdul làser de díode encara no funciona, poseu-vos en contacte amb el suport tècnic de FLUX.
