El mòdul làser de díode (5W, longitud d'ona 450nm) es pot utilitzar simultàniament amb la configuració original del làser de CO2. Atès que certs tipus d'acers inoxidables tenen una taxa d'absorció més alta per a la llum blava amb aquesta longitud d'ona específica, es poden gravar.
No utilitzeu el panell tàctil per controlar el capçal làser en mode de manteniment quan el mòdul làser de díode estigui muntat. Si voleu moure el capçal en mode de manteniment, si us plau, desbloquegeu el motor abans de moure el capçal làser per evitar qualsevol dany.

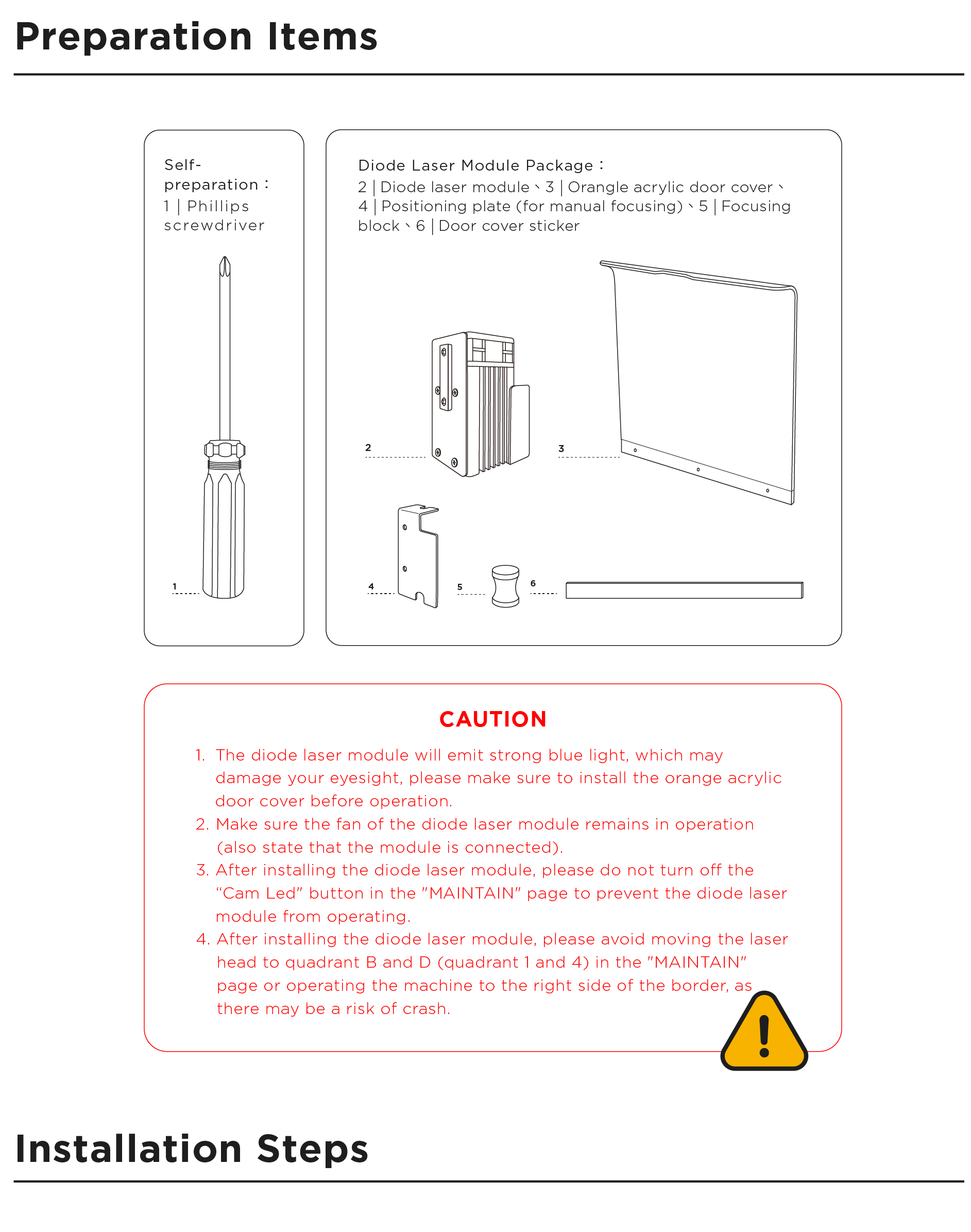

Apagueu la màquina > Eleveu el suport del mòdul làser de CO2 > Fixeu la placa de posicionament al suport del mòdul làser de CO2 > Instal·leu el mòdul làser de díode > Connecteu el cable del mòdul làser de díode > Substituïu la coberta de la porta d'acrílic taronja per una coberta de porta d'acrílic transparent > Engegueu la màquina.
Si el beamo està equipat amb un complement d'enfocament automàtic, podeu començar la instal·lació des del pas 4 després d'apagar la màquina o fent clic en aquest vídeo.
-
Apagueu la màquina.
-

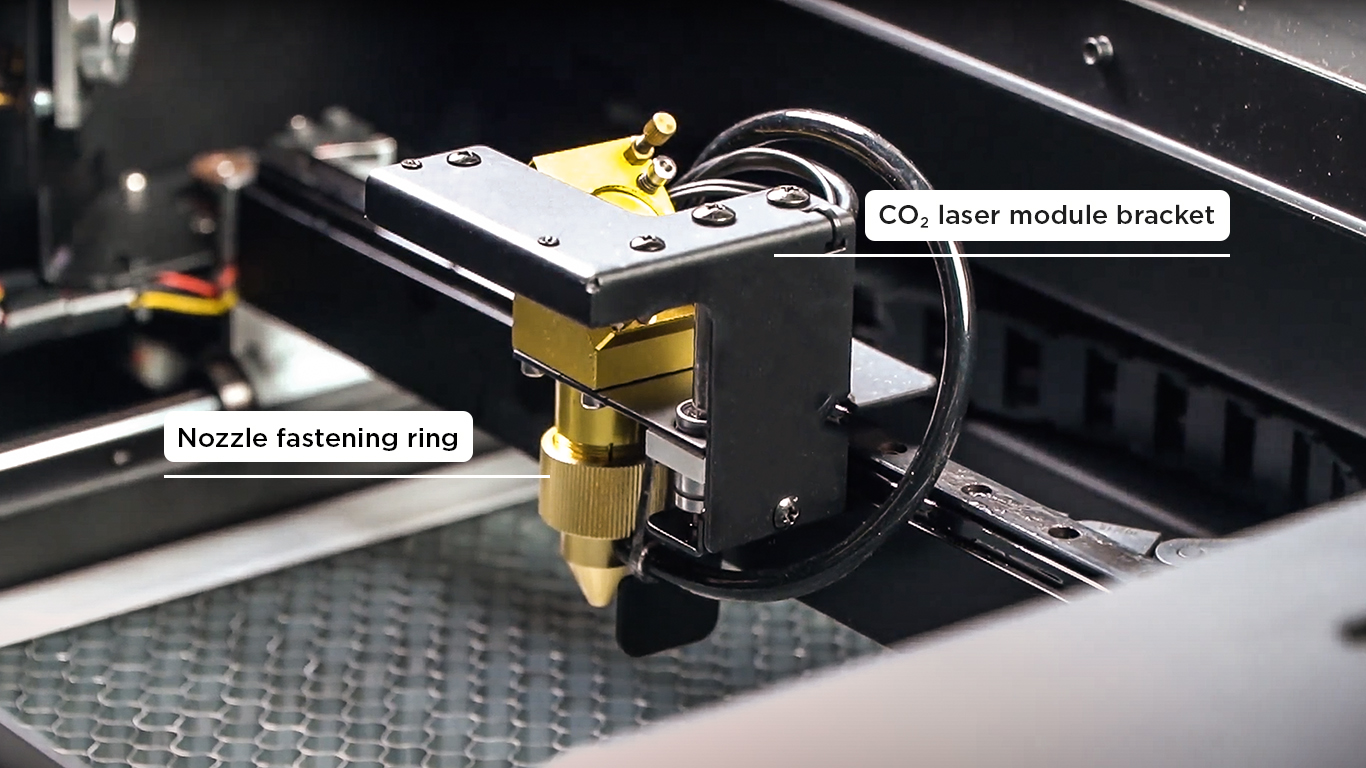

Elevació del suport del mòdul làser de CO2:
Desenrosqueu l'anell de fixació del broquet > eleveu el suport del mòdul làser de CO2 > estrenyeu l'anell de fixació del broquet.

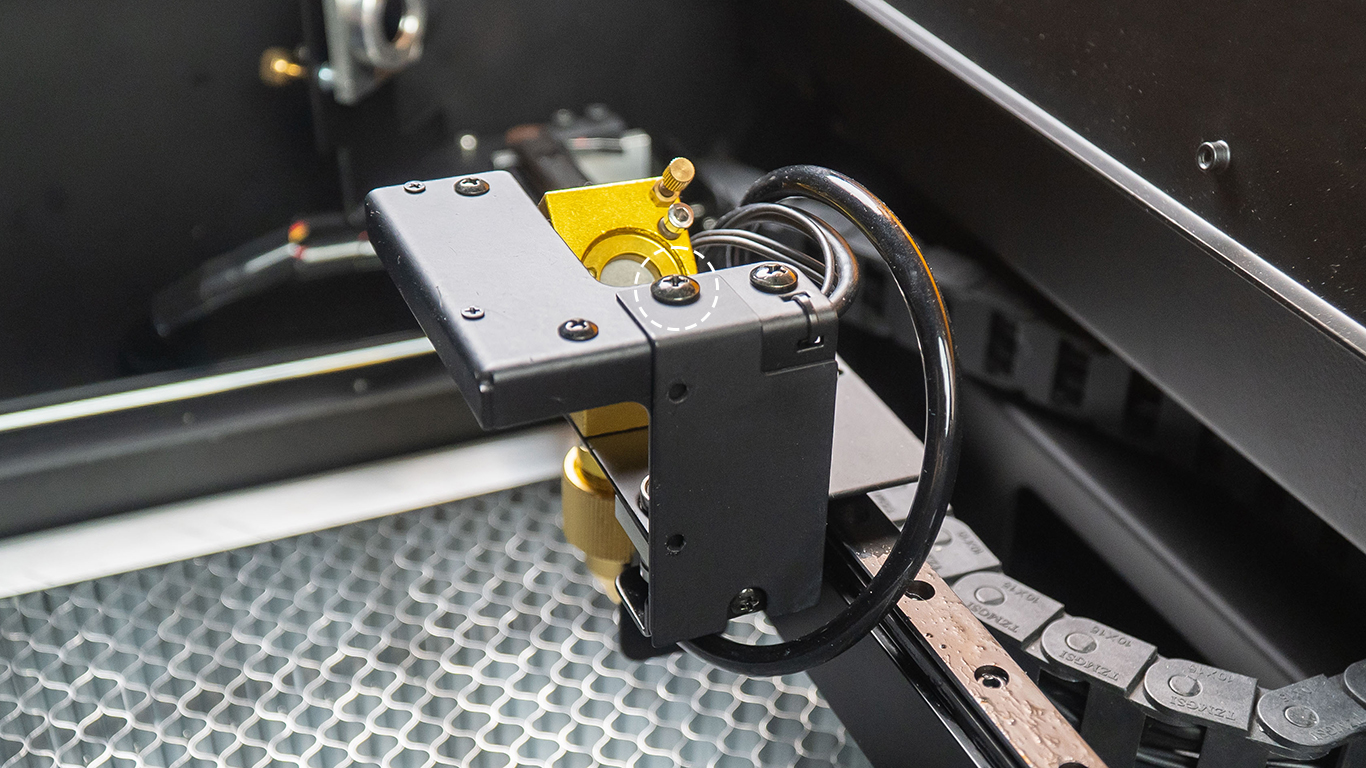

3. Fixeu la placa de posicionament al suport del mòdul làser de CO2:
Utilitzeu un tornavís Phillips per afluixar el cargol marcat a la figura següent > Retireu la pel·lícula adhesiva de la placa de posicionament > Enganxeu la placa de posicionament com es mostra a la figura > Torneu a collar el cargol > Deixeu-ho reposar durant 12 hores.
4. Instal·leu el mòdul de làser de díode:

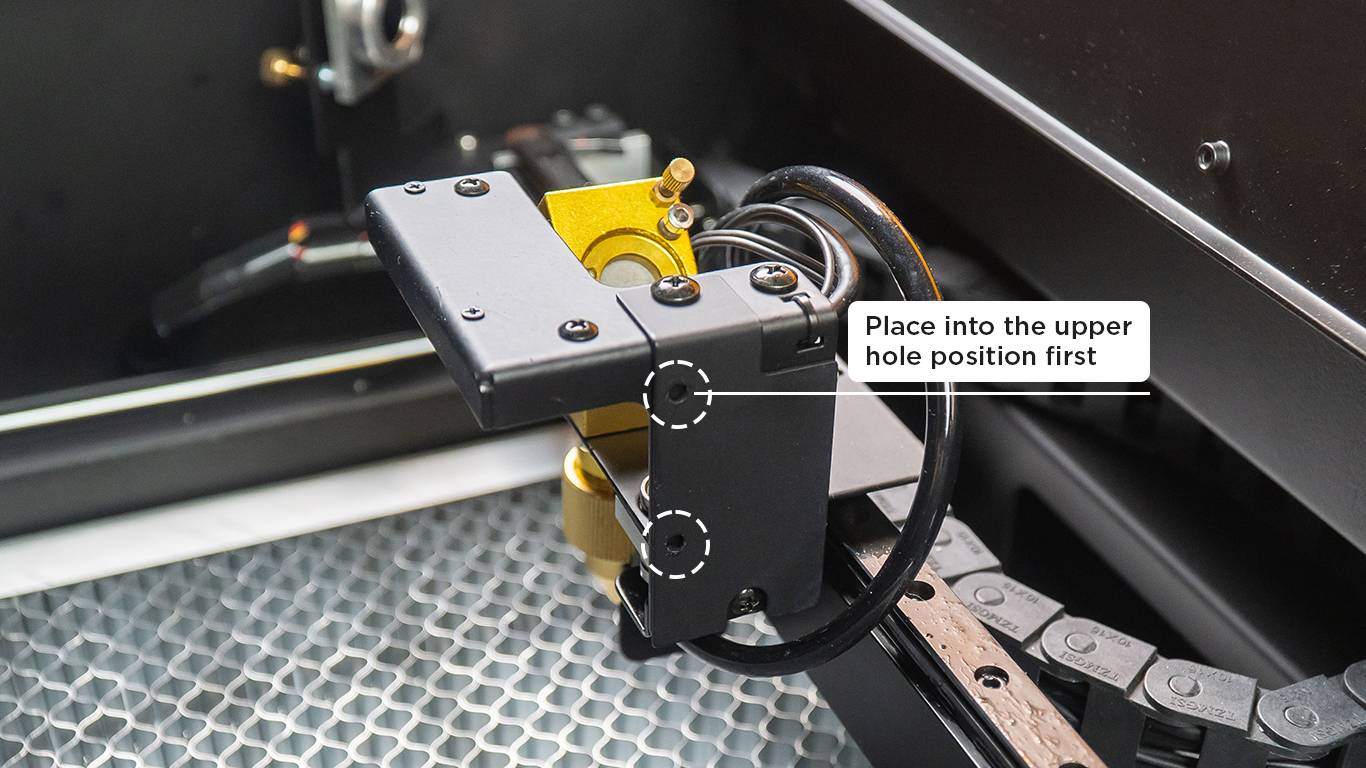

Inseriu els pins del díode als forats de la placa de posicionament (o suport de l'accessori d'autoenfocament), col·loqueu-lo primer a la posició del forat superior per facilitar l'operació.
Nota: El ventilador està situat a la part superior.

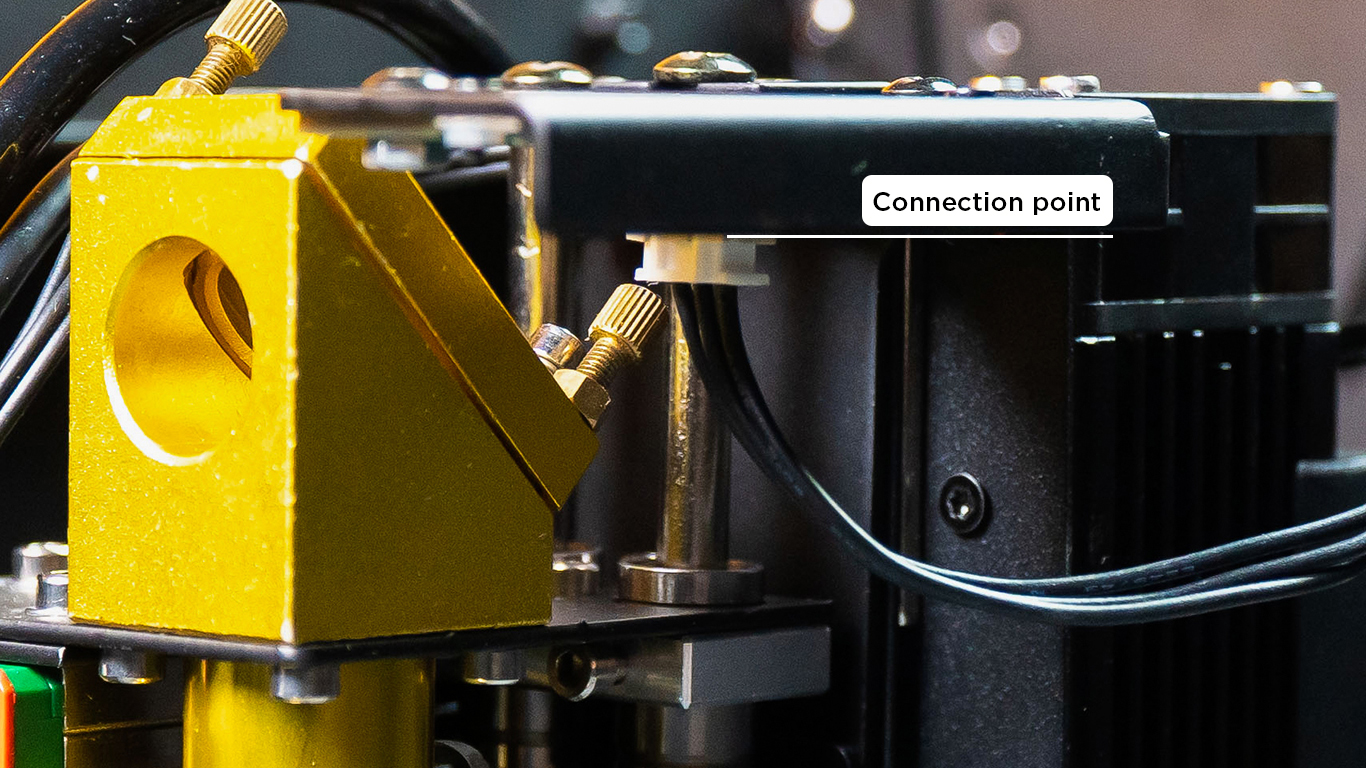

5. Connecteu el cable del mòdul de làser de díode.
Nota: Mantingueu les mans allunyades del feix làser del mòdul de díode.
6. Substituïu la coberta de la porta d'acrílic taronja per l'antiga coberta de la porta d'acrílic transparent:
-

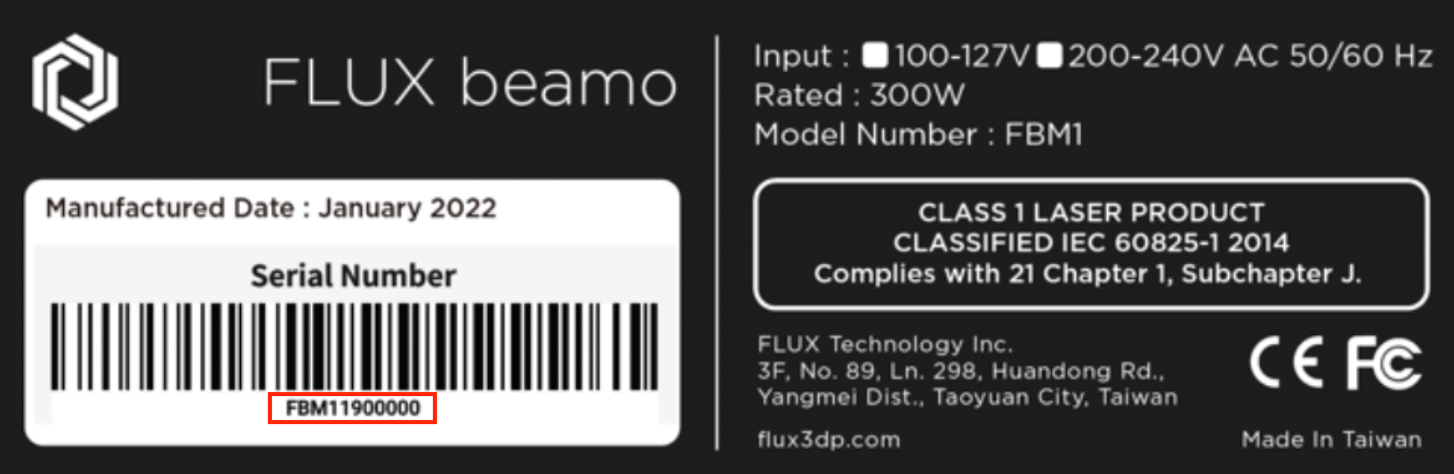

Abans de la instal·lació, comproveu el número de sèrie del vostre beamo per determinar quines instruccions heu de seguir. El número de sèrie es troba a la part posterior del vostre beamo, com es mostra a la imatge següent:
-
Per a la porta d'acrílic de tipus nou (S/N posterior, més gran o igual a FBM12200004):
Si us plau, seguiu les instruccions del vídeo.
-
Per a la porta d'acrílic de tipus antic (S/N anterior o inferior a FBM12200004):

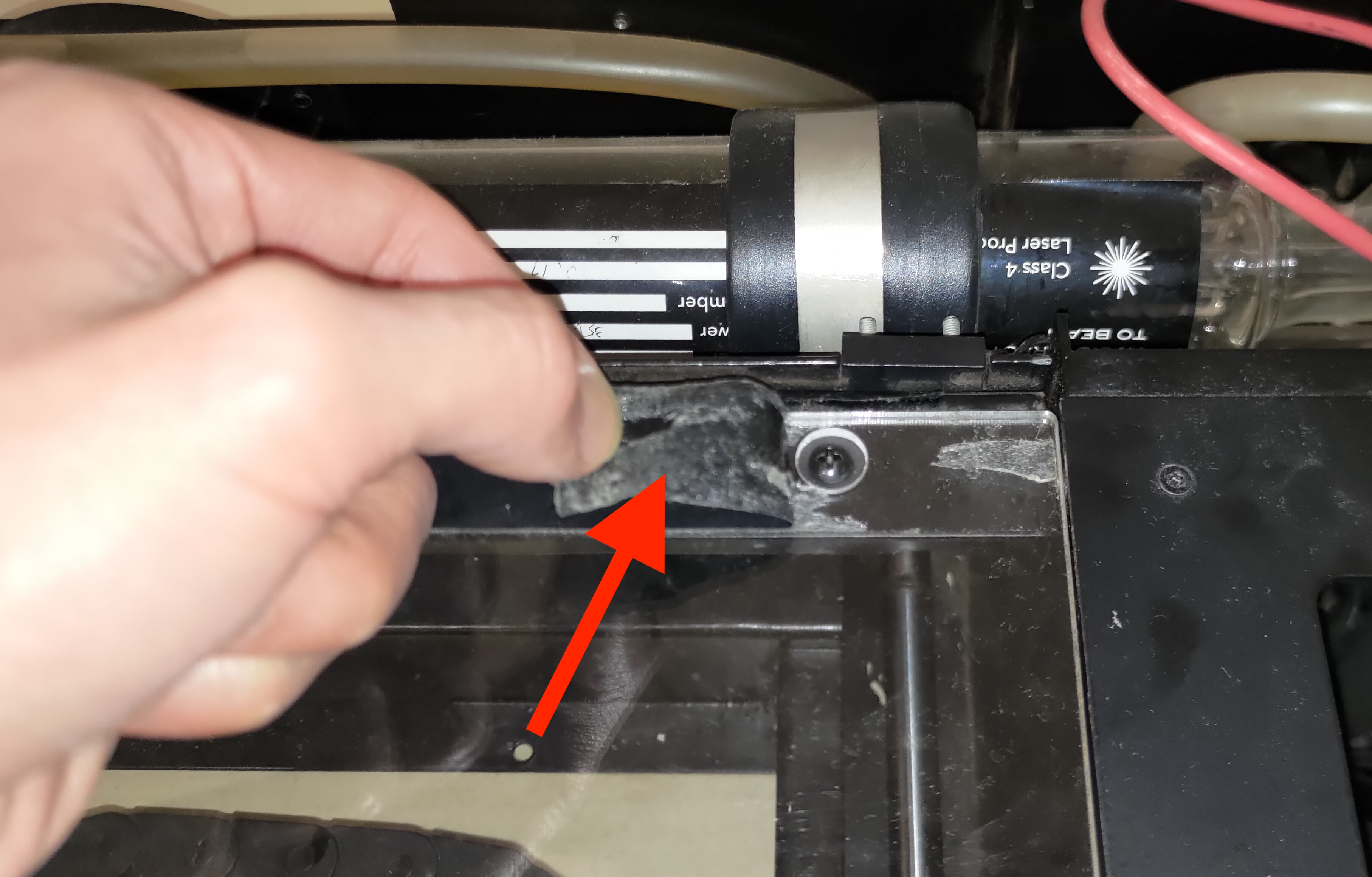

A. Retireu l'adhesiu negre. (No cal treure la coberta posterior.)

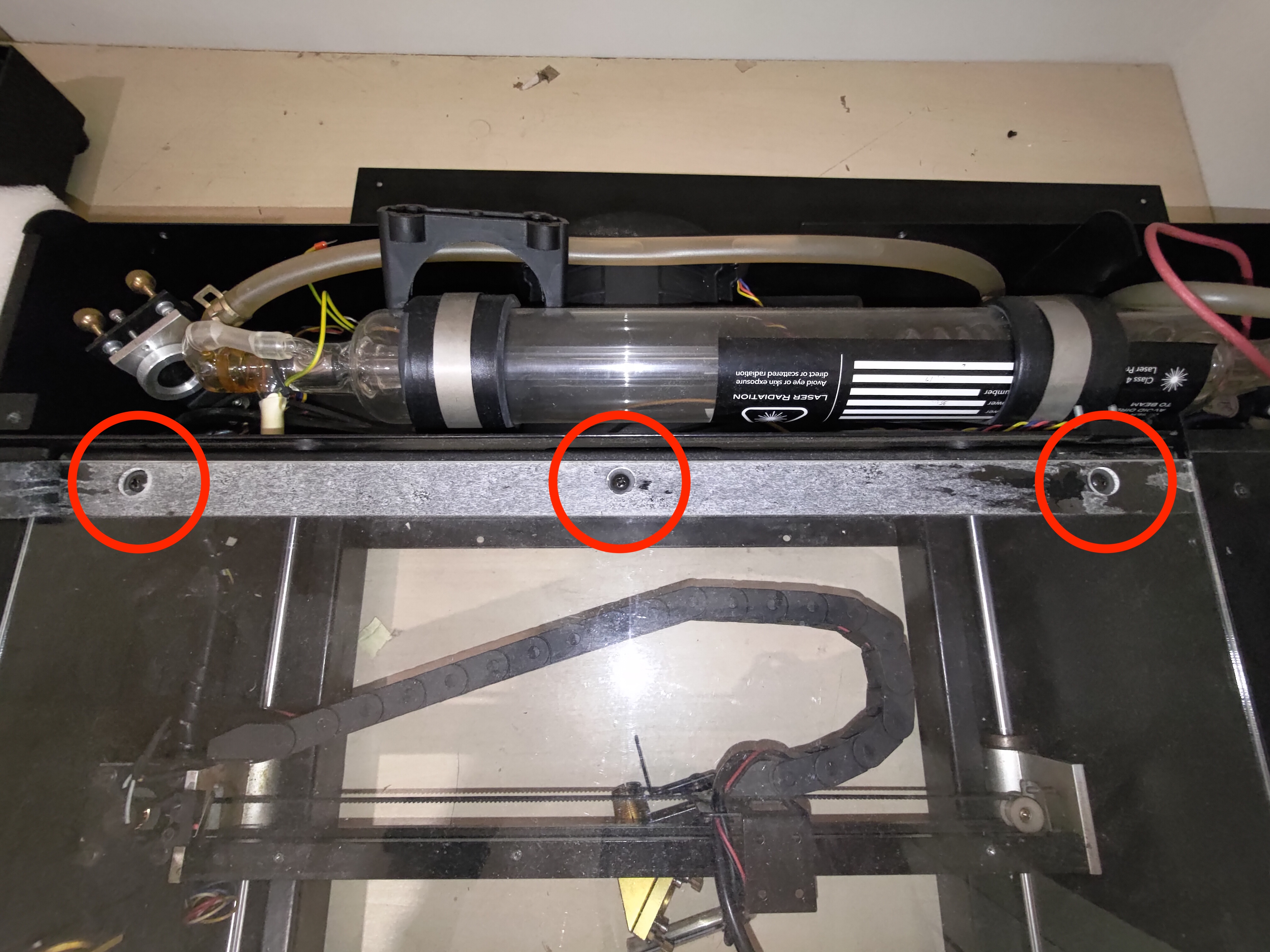

B. Utilitzeu un tornavís d'estrella per afluixar els tres cargols de la coberta de la porta d'acrílic transparent.
(Guardeu els cargols per a un ús posterior.)

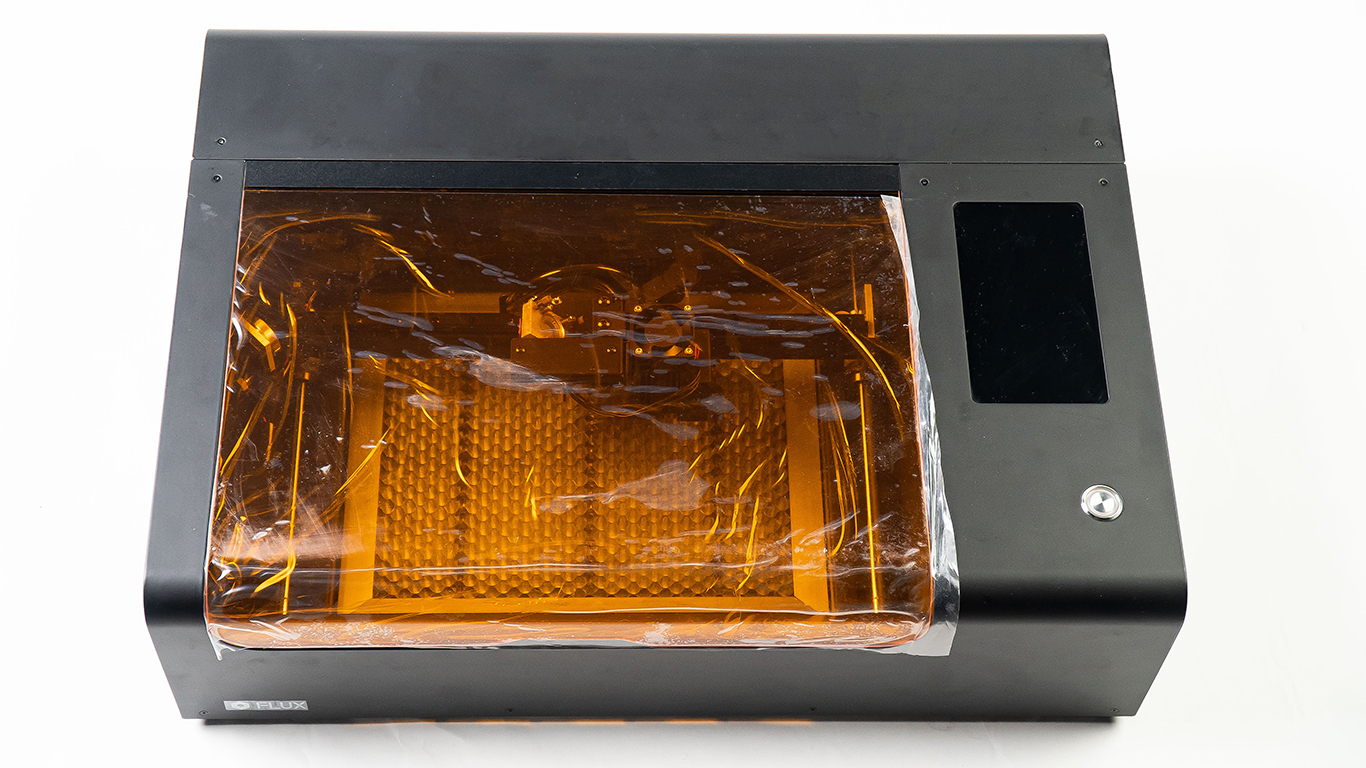

C. Substituïu la coberta de la porta d'acrílic transparent per la coberta de la porta d'acrílic taronja.
(És opcional mantenir o retirar la pel·lícula protectora de la tapa taronja.)
D. Cargoleu de nou els cargols que heu tret al pas B.
E. Apliqueu el nou adhesiu negre per ocultar els cargols i la instal·lació estarà completada.
7. Engegueu la màquina i estarà llesta per funcionar.
No utilitzeu el panell tàctil per controlar el capçal làser en mode de manteniment quan el mòdul làser de díode estigui muntat. Si voleu moure el capçal en mode de manteniment, si us plau, desbloquegeu el motor abans de moure el capçal làser per evitar qualsevol dany.
Atès que la posició de sortida del làser del mòdul làser de díode és diferent de la del làser de CO2, cal fer un calibratge per obtenir el valor de desplaçament entre els capçals làser.
* Abans de calibrar el mòdul làser de díode, assegureu-vos que el calibratge de la càmera sigui precís (s'ha completat "Calibrar càmera").
1. Calibratge del mòdul làser de díode, preparació de l'enfocament:
Seleccioneu el nom de la màquina al menú "Màquina" > "Calibrar mòdul làser de díode" > Enfoqueu en un paper blanc > Dibuixeu la imatge de calibratge.
Si el mòdul làser de díode no està calibrat, la posició de gravat podria desviar-se.
2. Alineeu l'exterior del quadrat vermell amb el quadrat central de les línies de la quadrícula:
Només es pot ajustar el desplaçament fins que el quadrat vermell coincideixi amb el quadrat central de les línies de la quadrícula (alineant l'exterior del quadrat vermell amb el quadrat retallat). Si la mida del quadrat vermell és incorrecta, cal tornar a fer la "Calibració de la càmera".
3. Previsualitzeu l'àrea de les línies de la quadrícula gravades.
4. Assegureu-vos que el mòdul làser de díode estigui calibrat correctament:
El paper ha d'estar fixat per evitar canvis de posició durant el gravat. Dibuixeu un objecte en una posició determinada, creeu el mateix objecte a la mateixa posició en una altra capa i utilitzeu el làser de CO2 i el mòdul làser de díode per gravar les dues capes respectivament. Si les posicions de gravat se superposen correctament, el mòdul làser de díode està calibrat correctament; si els resultats no se superposen, s'ha de tornar a fer la "Calibració de la càmera" i la "Calibració del mòdul làser de díode". Eviteu gràfics vectorials tancats com a objectes, en cas contrari, el gravat es tallarà i no es podrà comparar.
5. S'ha completat el calibratge del mòdul làser de díode.
Substituïu el material de gravat > obriu el programari "Diode Laser" > enfoqueu l'objecte > previsualització de la càmera > editeu l'objecte de gravat > ajusteu els paràmetres i envieu la tasca.
1. Substituïu el material de gravat:
Substituïu el paper blanc de calibratge pel material de gravat.
2. Obriu el programari "Diode Laser":

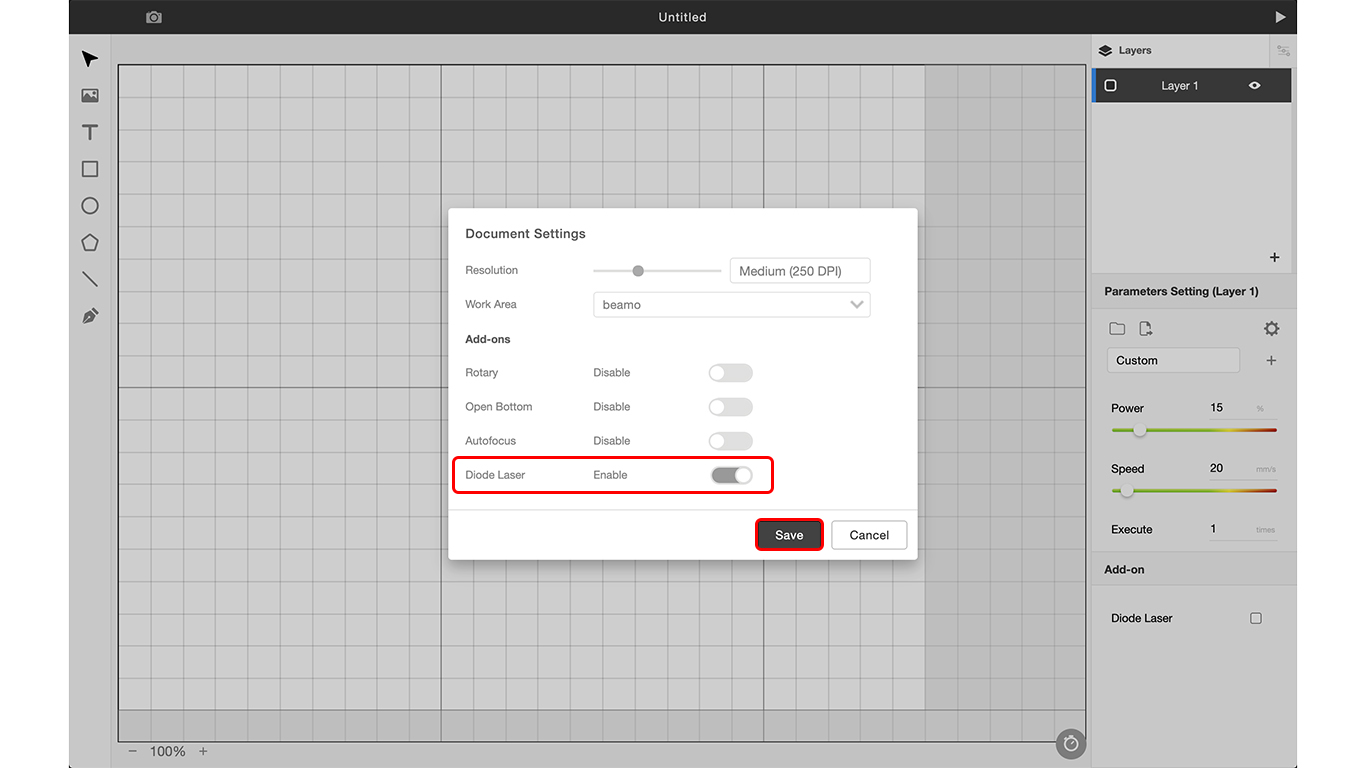

Menú > "Edita" > "Configuració del document" > Activeu "Diode Laser" > "Desa".
Si no s'activa "Diode Laser", no es pot activar el límit de rang de la visualització del programari i hi pot haver risc de col·lisió del díode. Quan s'activa la funció "Diode Laser", l'opció "Diode Laser" apareix a sota dels paràmetres.

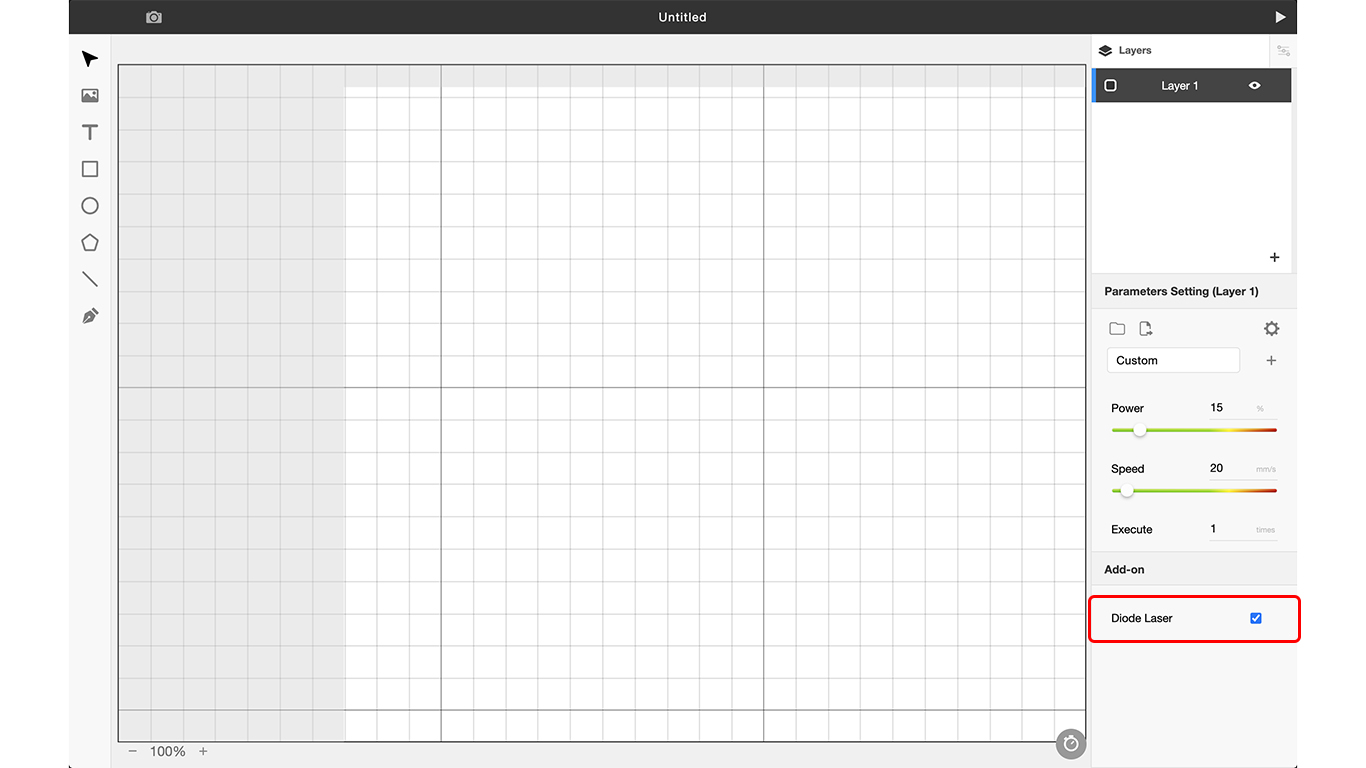

Després de marcar la casella, podeu utilitzar el mòdul làser de díode per gravar en aquesta capa.

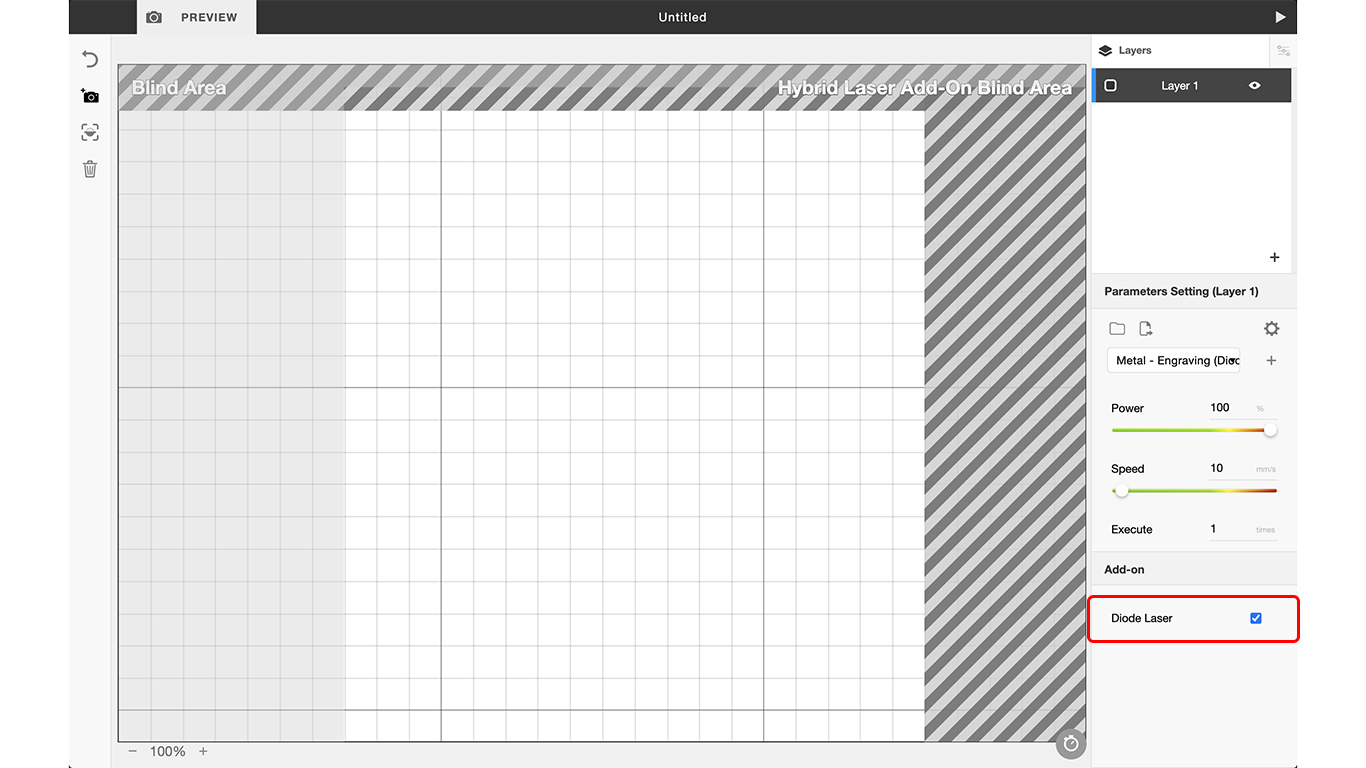

- Per a les capes amb "Diode Laser" marcat, l'àrea de treball estarà restringida per una àrea grisa.
- Si no es marca "Diode Laser", la capa es gravarà i es tallarà amb làser de CO2; eviteu col·locar l'objecte gravat massa a prop del costat dret, en cas contrari, hi ha el risc que el mòdul làser de díode xoqui amb la màquina.
Si el mòdul làser de díode s'utilitza freqüentment, podeu configurar-lo perquè s'activi per defecte (Menú > "Beam Studio" > "Preferències" > Complement - Díode làser per defecte: Activat).
- Fons gris: l'àrea que no es pot gravar amb el mòdul làser de díode (El mòdul no pot arribar a l'esquerra). Si no es marca "Díode làser", el fons gris es desplaçarà cap al costat dret de la màquina. El làser de CO2 no pot funcionar allà perquè el capçal làser no pot arribar a la dreta.
- Patró ratllat: l'àrea que no es pot previsualitzar amb la càmera (la posició obstruïda pel mòdul làser de díode)
Àrea de treball ｜Després de la instal·lació, l'àrea de treball del làser de díode és de 230mm x 200mm, mentre que l'àrea de treball del làser de CO2 es reduirà a 250mm x 200mm
3. Enfoqueu l'objecte:
- Per a l'enfocament manual, podeu utilitzar una sonda o un bloc d'enfocament. Afluixeu l'anell de fixació del broquet i feu que la sonda toqui el material de gravat. Després, estrenyeu l'anell de fixació i gireu la sonda un cop finalitzat l'enfocament. (Distància focal: 12mm)
- Per a l'autoenfocament, feu doble clic al botó lateral del complement perquè la sonda toqui el material de gravat.
4. Previsualització de la càmera:
Previsualitzeu l'àrea del material de gravat.
5. Editeu l'objecte de gravat.
6. Ajusteu els paràmetres i executeu la tasca:
El mòdul làser de díode necessita funcionar amb una potència més alta; en cas contrari, no podrà gravar el material.

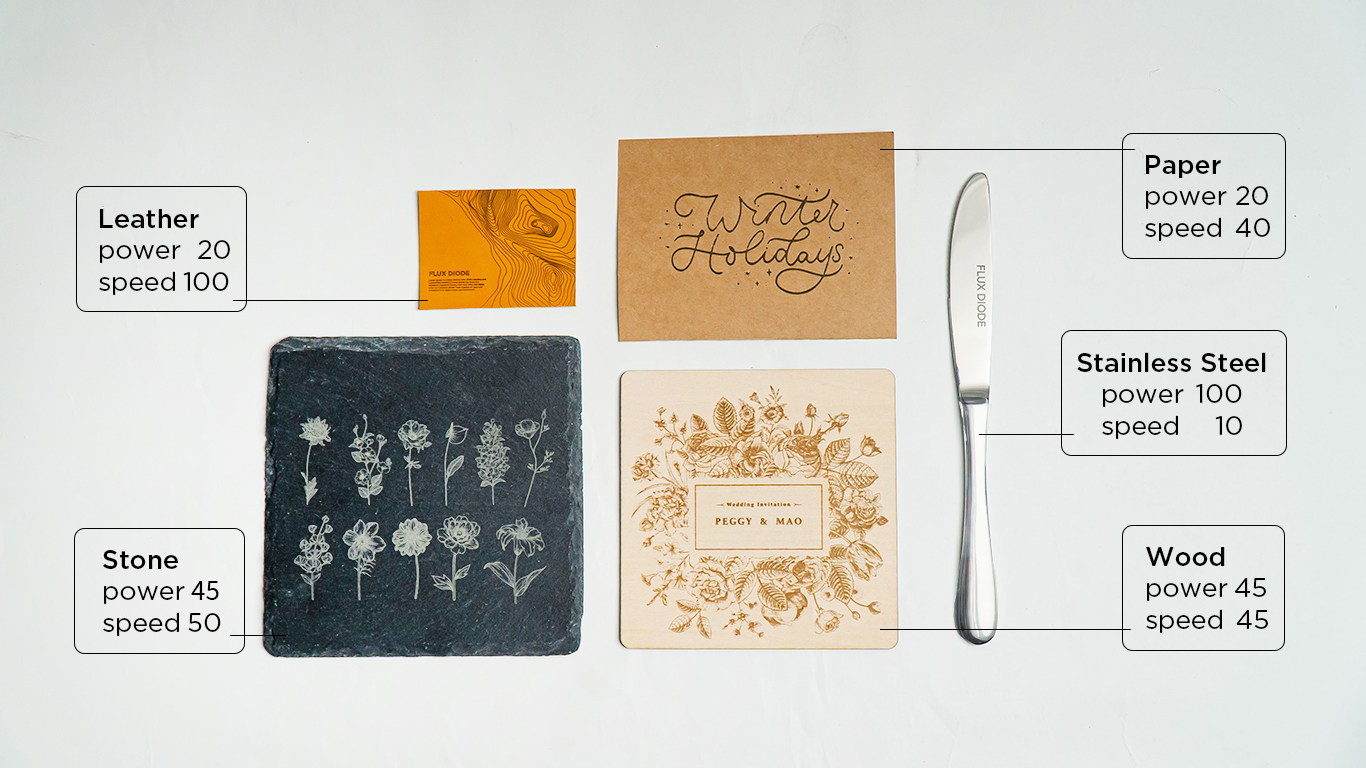

Generalment, es recomana utilitzar una potència del 100% i una velocitat de 4~10mm/s quan es grava acer inoxidable.
L'efecte de gravat real dependrà dels resultats de les vostres pròpies proves.
El mòdul làser de díode no emet llum.
Possibles causes:
-
Beam Studio no ha activat el mòdul làser de díode seguint els passos anteriors.
-
La configuració de "Velocitat de potència" a la màquina és massa baixa. Si us plau, ajusteu-la al valor predeterminat d'1.0.
-
El mòdul làser de díode no està encès:
Si no és així, aneu a la pàgina "MANTENIMENT" i feu clic al botó "Cam Led". Si el ventilador comença a funcionar, significa que el díode està encès. (El botó "Cam Led" és l'interruptor del mòdul làser de díode).
Si els passos anteriors no resolen el problema, poseu-vos en contacte amb l'equip d'atenció al client.
