5-5 El material no es pot tallar completament

FLUX Support Team
  • Actualització

Descripcions:

Quan els materials no es poden tallar completament, hi ha moltes possibilitats que poden causar el problema, com ara que la distància de l'enfocament sigui incorrecta, que el camí òptic estigui desalineat, que el tub làser estigui deteriorat... etc.
No obstant això, segons la nostra experiència, NORMALMENT és causat per un desalineament del camí òptic.

Si us plau, seguiu els passos següents per determinar què causa el problema.


Possibles causes

  1. El camí òptic (OPA) està desalineat.
  2. Distància d'enfocament incorrecta.
  3. Els miralls estan bruts o danyats.
  4. La lent d'enfocament està bruta o danyada.
  5. El sistema falla (Actualitzeu el firmware, restabliu la configuració de fàbrica o torneu a formatar la targeta SD).
  6. La potència i la velocitat estan mal configurades al programari.
  7. El tub làser s'ha deteriorat.
  8. El material és difícil de tallar.
  9. La font d'alimentació del làser (Laser PSU) no funciona correctament.
  10. El nivell de la plataforma de bresca no és horitzontal. (Menys probable)


Elements de preparació:

Les eines necessàries es mencionaran a cada pas, ja que alguns passos es poden ometre.



Pas 0 - Utilitzeu la llista de verificació mentre seguiu els passos:

Aquesta llista de verificació s'utilitzarà per registrar totes les accions que heu realitzat en aquest article. Després de completar la llista de verificació, imprimiu-la per desar-la com a PDF i envieu-la al vostre distribuïdor o al suport de FLUX si cal. Aquesta serà una informació útil perquè puguem solucionar problemes i acotar el problema.
Si us plau, consulteu l'enllaç: 5-12 Material cannot be cut through (HEXA)



Pas 1 - Netegeu tots els miralls i la lent d'enfocament

Els miralls i una lent d'enfocament bruts faran que la sortida del làser sigui més feble.





Pas 1.1 - Assegureu-vos que els paràmetres estiguin configurats correctament

De vegades, la gent s'oblida de canviar els paràmetres al panell o al Beam Studio.

  • Beam Studio:
    Pas

  • Panell:
    Pas



Pas 1.2 - Comproveu la distància d'enfocament

Una distància d'enfocament incorrecta afectarà els resultats de tall o gravat, fent-los inacceptables.





Pas 1.3 - Comproveu el camí òptic

Segons la nostra experiència, quan els materials no es poden tallar completament, NORMALMENT és causat per un desalineament del camí òptic.

  • Abans de passar al següent pas, si us plau, sapigueu que:
    Tots els passos després del pas 1.3 es basaran en que el camí òptic estigui ben alineat.
    Si encara no pots confirmar si el teu camí òptic és bo o no després de llegir l'article esmentat anteriorment, si us plau, deixa de llegir aquest article i contacta directament amb el teu distribuïdor local o amb el suport de FLUX per obtenir ajuda.
    (La col·lecció de cintes serà informació clau per identificar el problema de l'OPA.)



Pas 1.4 - Executeu la mateixa tasca

  • Executa la mateixa tasca amb el mateix material i comprova si ara es pot tallar.

Determina el teu resultat i la següent acció a prendre:

  • Sí, ara es pot tallar >> Problema resolt



Pas 1.5 - Prova de preparació del material

Per fer més proves, si us plau, prepara un d'aquests dos materials com es detalla a continuació.

  • Acrílic transparent de 3mm (Recomanat)
    or
    Fusta MDF de 3mm





Pas 2 - Prova de tall al centre

Anem a provar la capacitat de tall al centre del llit.

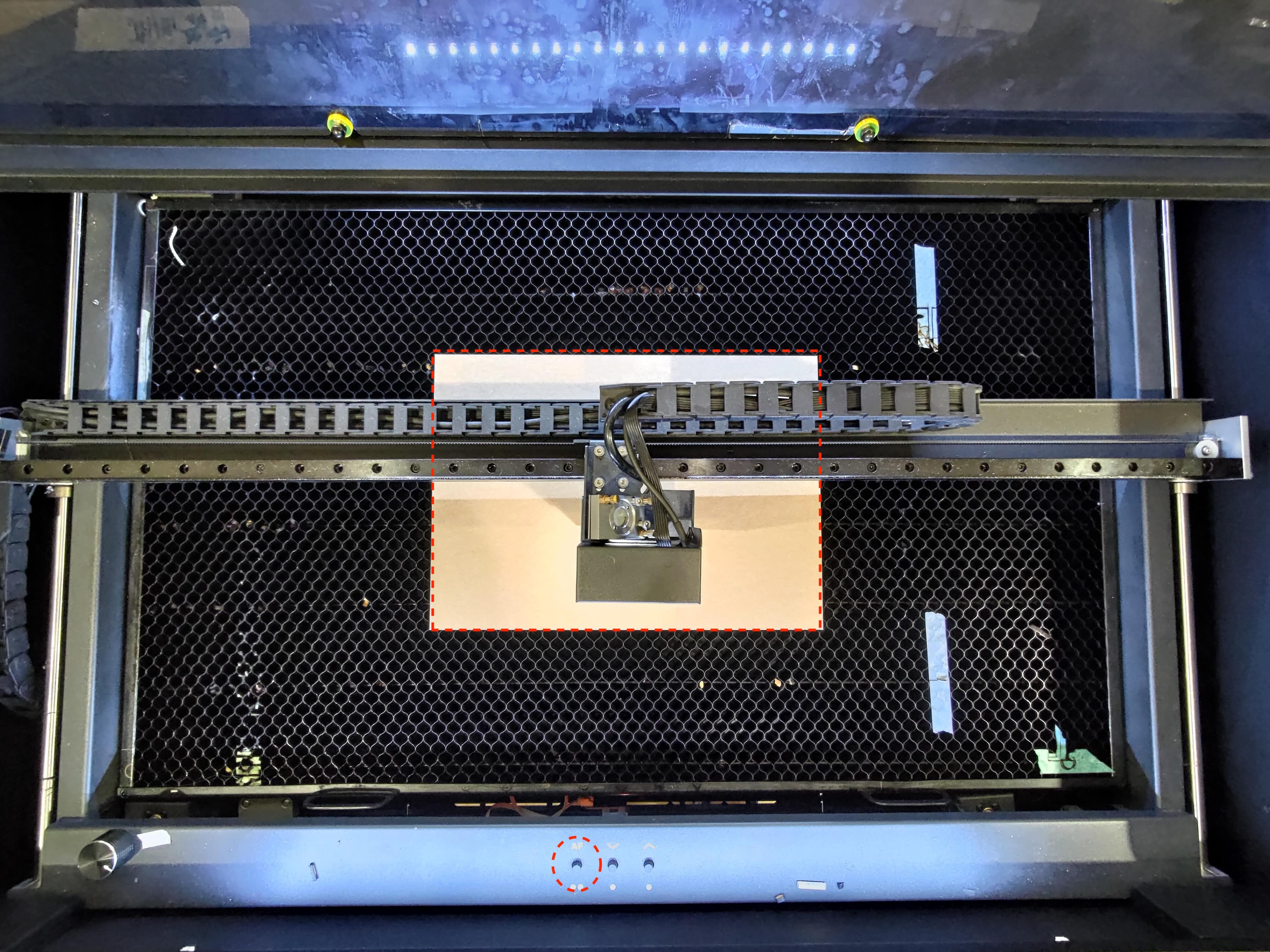

  • Col·loca el material preparat (acrílic o fusta de 3mm) al centre del llit i assegura't d'enfocar.Pas

  • Talla l'arxiu d'exemple a Beam Studio.
    Pas


Determina el teu resultat i la següent acció a prendre:



Pas 2.1 - Restablir a la configuració de fàbrica

De vegades, un error de firmware pot provocar que la sortida del làser sigui anormal.
Per excloure la possibilitat de problemes de firmware, restabliu la màquina.

  • Restablir a la configuració de fàbrica. (Màquina > Restablir a la configuració de fàbrica)

  • Després del restabliment, torneu a tallar l'arxiu d'exemple com al Pas 2.



Determina el teu resultat i la següent acció a prendre:



Pas 3 - Prova de tall a la part inferior dreta

En aquest pas, provarem la capacitat de tall a la zona inferior dreta del llit.

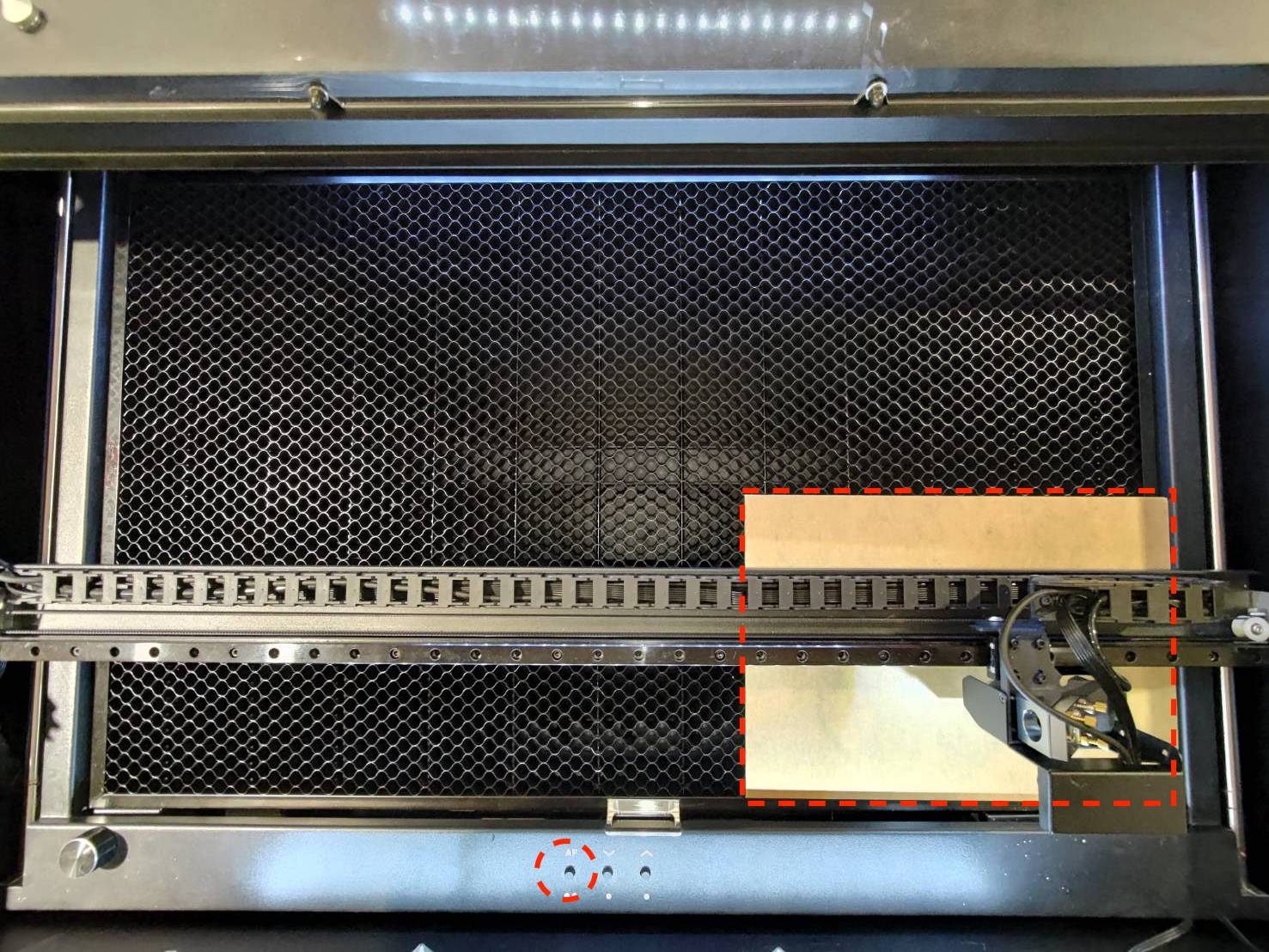

  • Col·loqueu el material preparat (acrílic o fusta de 3 mm) a la zona inferior dreta del llit i assegureu-vos d'enfocar.
    Pas

  • Talla l'arxiu d'exemple a Beam Studio.
    Pas


Determina el teu resultat i la següent acció a prendre:

  • Sí, es pot tallar a la zona inferior dreta >> Es considera que la màquina no té problemes >> El problema podria estar relacionat amb el material. Si us plau, personalitzeu els vostres propis paràmetres. (Augmenteu la potència, reduïu la velocitat o executeu més passades)



Pas 3.1 - Compensació de la degradació a la part inferior dreta

Aquesta funció està dissenyada per millorar l'estabilitat del tall a tot el llit.

Determina el teu resultat i la següent acció a prendre:

  • Sí, ara es pot tallar a l'àrea inferior dreta >> Problema resolt
    (El tub làser podria estar una mica inclinat.)
    (Si els altres materials encara no es poden tallar, personalitzeu els vostres propis paràmetres. Augmenteu la taxa de potència, reduïu la velocitat o executeu més vegades)


Pas 4 - Prova del sensor de la porta

Si un sensor de porta no és prou sensible o els imants no són prou forts per activar completament el sensor de porta, la sortida del làser es veurà afectada i serà més feble. En aquest pas, utilitzarem dos espaiadors cònics per posar-los als sensors de la porta per assegurar-nos que els sensors s'activen completament.

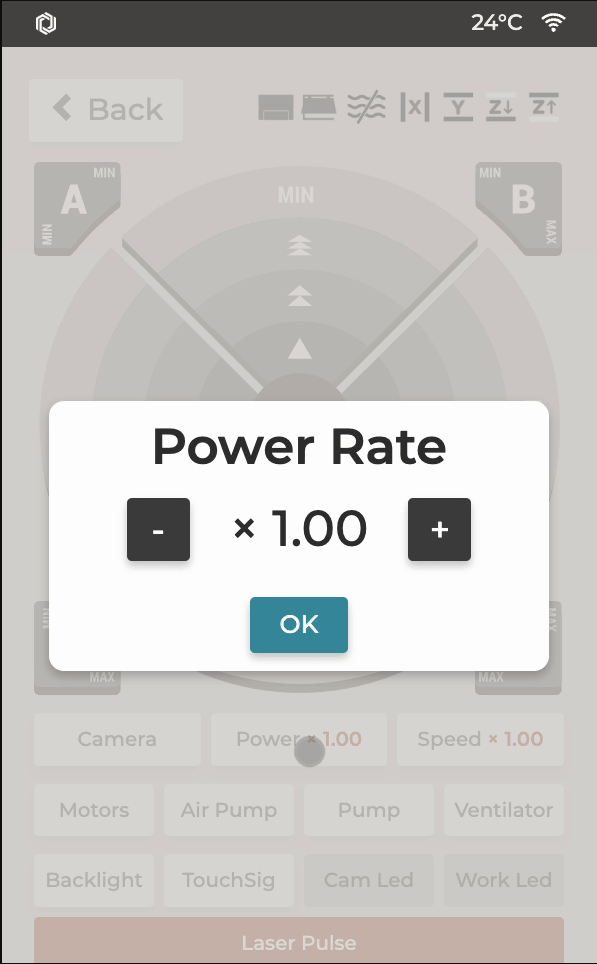

  • Per raons de seguretat, establiu la taxa de potència a x0.01 per garantir que no hi hagi polsos durant la prova.

    Pas

  • El sensor de porta està incrustat als llums LED del xassís. Si us plau, mireu el vídeo a continuació per trobar-lo.

    Pas

  • El sensor de porta tindrà dos llums LED en vermell i sempre estaran ENCESOS.
    Pas
    Pas

  • Col·loqueu els espaiadors cònics a prop dels dos llums LED. La llum hauria de ser "més brillant" quan detecta un imant. Quan els dos LED detecten imants al mateix temps, s'enviarà un senyal de porta tancada al sistema i la icona del panell canviarà.

    Pas

  • Un cop hàgiu col·locat els espaiadors cònics al seu lloc, tanqueu la porta.
    Pas

  • Canvieu la configuració de la taxa de potència de nou a x1.00.
    Pas

  • Executeu la mateixa tasca i vegeu com va.
    • Si va fallar al centre l'última vegada, torneu a provar el centre.
    • Si va fallar a l'àrea inferior dreta l'última vegada, torneu a provar l'àrea inferior dreta.

  • Després d'executar la tasca, apagueu la màquina i traieu els espaiadors cònics.



Determina el teu resultat i la següent acció a prendre:



Pas 5 - Comproveu el valor de la corba de potència

La sortida del làser pot veure's afectada per la configuració de la corba de potència.

  •  Si us plau, consulteu l'enllaç següent per establir la corba de potència a 350.
    (El valor baix/esquerre no cal canviar-lo.)
    5-28 Ajust de la corba de potència
  • Omet aquest pas per anar a Pas 6 si el valor alt/dret ja és 350.
  • Executeu la mateixa tasca i vegeu com va.
    • Si va fallar al centre l'última vegada, torneu a provar el centre.
    • Si va fallar a l'àrea inferior dreta l'última vegada, torneu a provar l'àrea inferior dreta.



Determina el teu resultat i la següent acció a prendre:
  • Sí, ara es pot tallar a l'àrea inferior dreta o al centre >> Problema resolt
    (El tub làser podria estar una mica inclinat.)
    (Si els altres materials encara no es poden tallar, personalitzeu els vostres propis paràmetres. Augmenteu la taxa de potència, reduïu la velocitat o executeu més vegades)



Pas 6 - Augmenteu la taxa de potència i reduïu la velocitat

Per tal de delimitar el problema, comprovarem si augmentar la taxa de potència i reduir la velocitat pot millorar el resultat del tall.

  • Beam Studio:
    Pas


  • Augmenteu la taxa de potència predeterminada en un 20%.
    (Si el valor predeterminat és 15%, llavors 15% + 20% = 35% s'establirà)

  • Reduïu la velocitat predeterminada a la meitat.
    (Si el valor predeterminat és 300mm/s, llavors 300mm/s *0.5 = es configurarà 150mm/s)

  • Executeu la mateixa tasca i vegeu com va.
    • Si va fallar al centre l'última vegada, torneu a provar el centre.
    • Si va fallar a l'àrea inferior dreta l'última vegada, torneu a provar l'àrea inferior dreta.



Determina el teu resultat i la següent acció a prendre:
  • No, encara no es pot tallar a l'àrea inferior dreta o al centre >> Feu una foto del resultat fallit >> Aneu a Pas 7 - Informeu al distribuïdor local o al suport de FLUX
    • Causa possible:
      1. Deteriorament del tub làser
      2. La font d'alimentació del làser té un problema
      3. La placa base té un problema
      4. El cable de control del làser té un problema
      5. El sensor de la porta té un problema



Pas 7 - Informeu al distribuïdor local o al suport de FLUX:

  • Si us plau, seguiu les instruccions de l'enllaç següent per informar adequadament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]
  • Assegureu-vos d'haver completat la llista de verificació i deseu-la com a fitxer PDF perquè pugueu compartir les accions que heu realitzat.

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, serà necessària per compartir-la amb el distribuïdor o el suport de FLUX.


#END
