Descripció
La raó per la qual un làser no emet pot ser complexa. Podria ser causat per un tub làser deteriorat, una font d'alimentació làser trencada (Laser PSU) o una fallada del sistema...etc.
Si us plau, seguiu els passos següents per solucionar el problema.
Possibles causes
|
Eines
|
Pas 1
Si us plau, mireu el vídeo següent i determineu si el símptoma és similar al de la vostra màquina.
(Si no hi ha sortida làser quan l'HEXA està en funcionament i fa un soroll fort de cruixit,
indica que el tub està trencat.)
Determineu el vostre resultat i la propera acció a prendre:
|
|
Pas 1.1
Si us plau, comproveu si la vostra aplicació és similar a les següents descripcions.
- No hi ha sortida làser a taxes de potència baixes al voltant del 10%.
- La sortida làser és massa forta a taxes de potència baixes. (El resultat del gravat és massa fosc o es converteix en tall, etc.)
Determineu el vostre resultat i la propera acció a prendre:
|
|
Pas 2
Assegureu-vos que la taxa de potència i la configuració de velocitat siguin correctes en el programari.
Determineu el vostre resultat i la propera acció a prendre:
|
|
Pas 2.1
Dupliqueu la configuració de la taxa de potència, inicieu la tasca i comproveu si el làser emet.
(Per exemple, si la vostra taxa de potència és originalment del 15%, augmenteu-la al 30% i inicieu la tasca.)
Determineu el vostre resultat i la propera acció a prendre:
|
|
Pas 3
Apagueu la màquina.

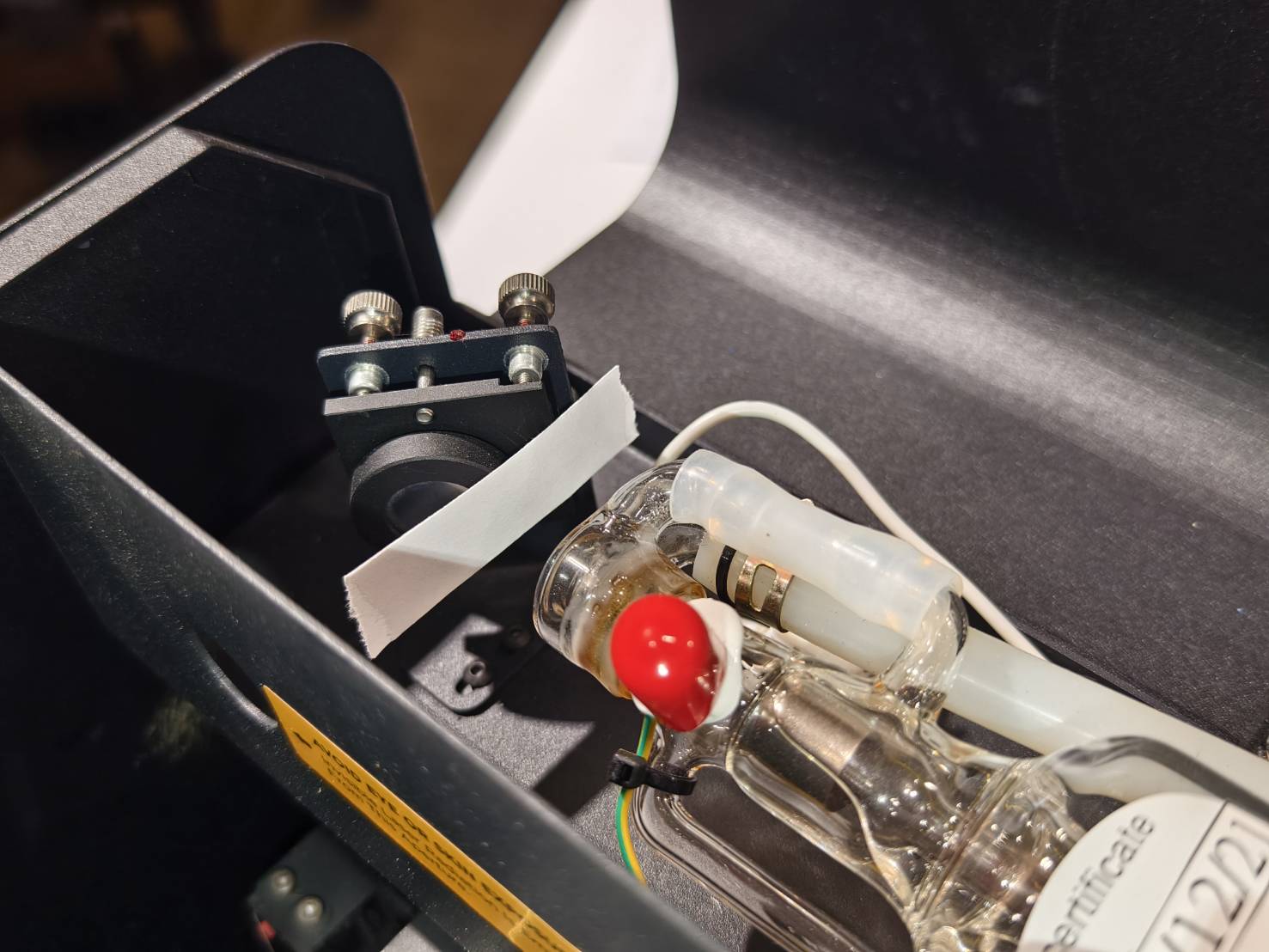

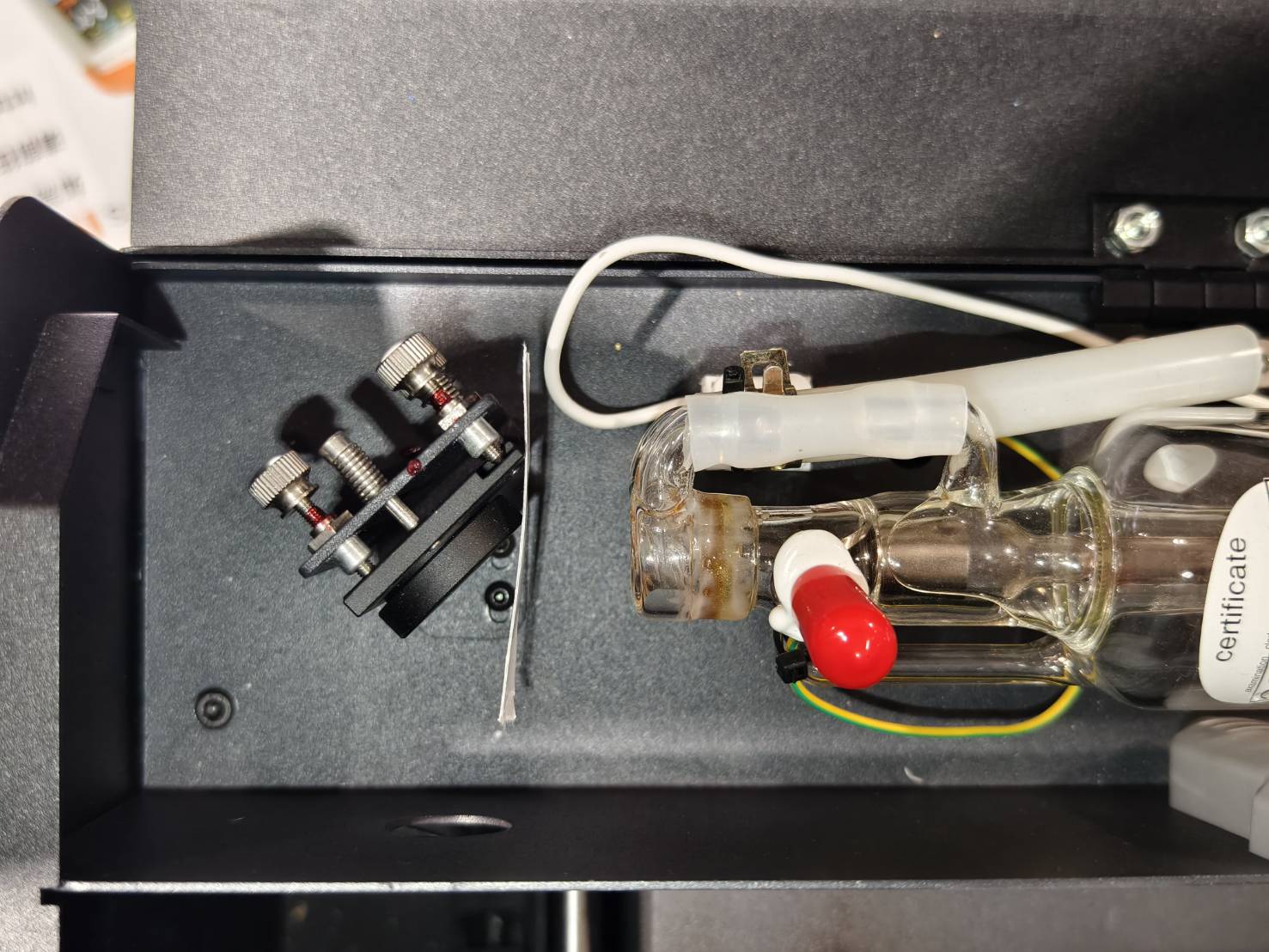

Obriu la tapa posterior i col·loqueu una nova cinta de doble capa al primer mirall.
Si la vostra màquina té dos imants a la tapa posterior, la tapa s'ha de tornar a posar.
Després de col·locar la cinta, si us plau, aneu al Pas 3.1.

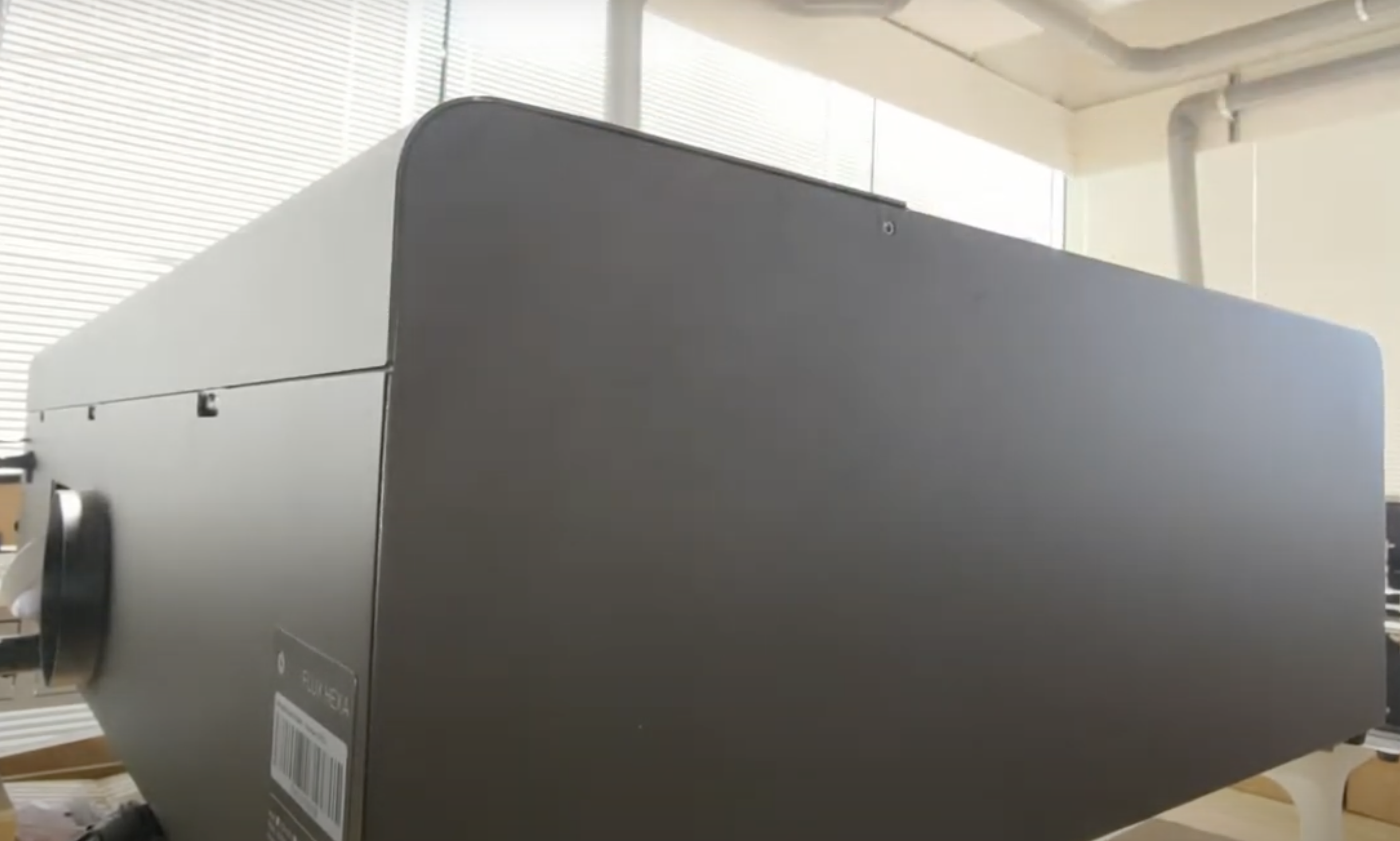

- Utilitzeu un tornavís T8 per desenroscar els cargols a la part posterior de la màquina, i la tapa posterior es podrà treure després. (Podeu consultar el vídeo que té el clip d'obertura de la tapa posterior.)

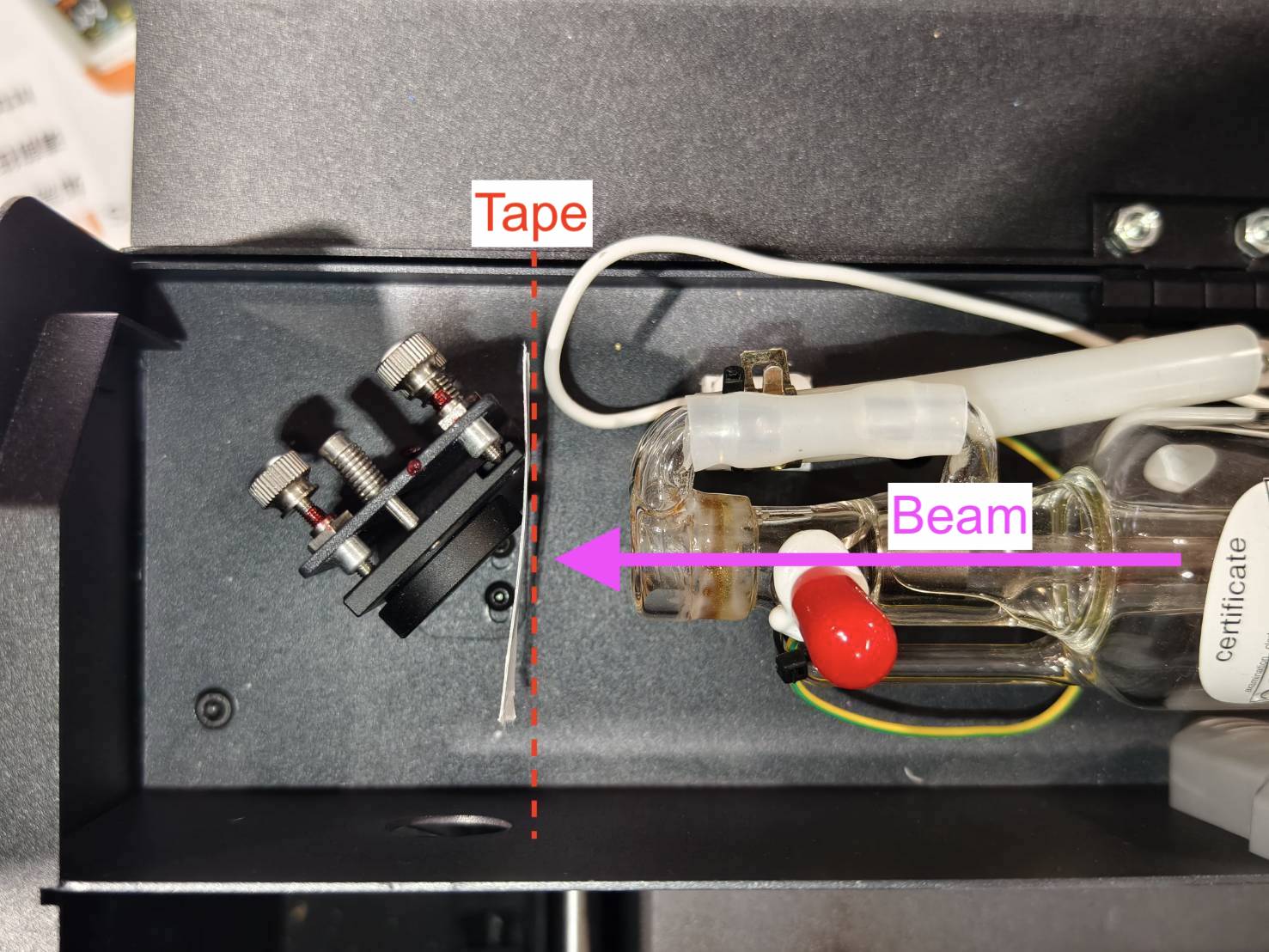

- Col·loqueu la cinta al mirall per tenir un angle de 90 graus contra el feix.
- Tanqueu la tapa posterior.
Pas 3.1
Feu 5 polsos i comproveu si la cinta té una marca cremada.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)
A. Engegueu la màquina.
B. Tanqueu la tapa.

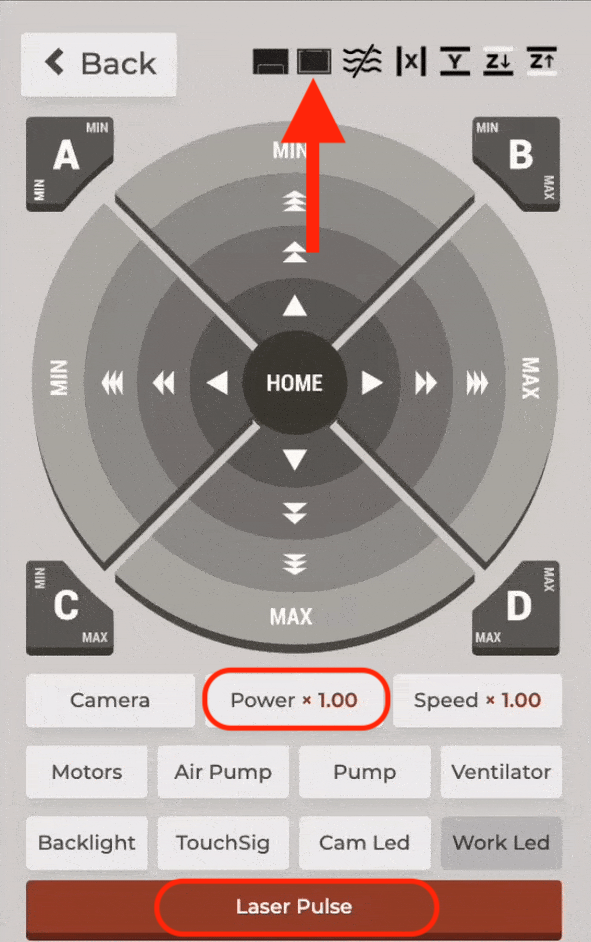

C. Entreu al mode de manteniment i espereu fins que el procés de posicionament estigui fet.

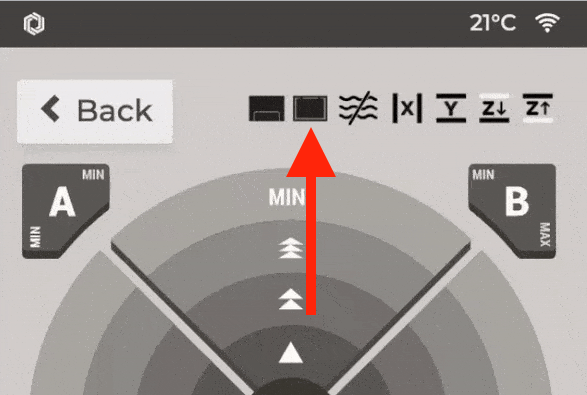

(Assegureu-vos que la icona de la porta està tancada, o no podreu fer un pols.)
D. Trobeu el botó de pols.
E. Una premuda = un pols, dues premudes = dos polsos, i així successivament.
F. Comproveu la cinta
⚠︎ Si us plau, sempre feu polsos quan la tapa de la porta estigui tancada.
Exemples de resultats de cinta
Bon exemple - Rodó i fort |
Mal exemple -
|
Determineu el vostre resultat i la propera acció a prendre:
|
|
|
Pas 3.2
- Utilitzeu una cinta nova al primer mirall.
-
Per raons de seguretat, si us plau, establiu la taxa de potència a x0.01 per assegurar que no hi hagi polsos durant les proves.
-
El sensor de la porta està incrustat als llums LED del xassís. Si us plau, mireu el vídeo a continuació per trobar-lo.
- El sensor de la porta tindrà dos llums LED en vermell, i sempre estaran ENCESOS.
- Col·loqueu els espaiadors cònics (imants) a prop dels dos llums LED. La llum hauria de ser "més brillant" quan detecta un imant. Quan els dos LED detecten imants al mateix temps, s'enviarà un senyal de porta tancada al sistema i la icona del panell canviarà.
- Un cop hàgiu col·locat els espaiadors cònics al seu lloc, si us plau, tanqueu la porta.
- Canvieu la configuració de la taxa de potència de nou a x1.00, assegureu-vos que la icona estigui tancada,
i després feu 5 polsos. (Si us plau, consulteu el exemples per determinar el resultat de la cinta.)
Determineu el vostre resultat i la propera acció a prendre:
|
|
|
Pas 4
- Apagueu la màquina.

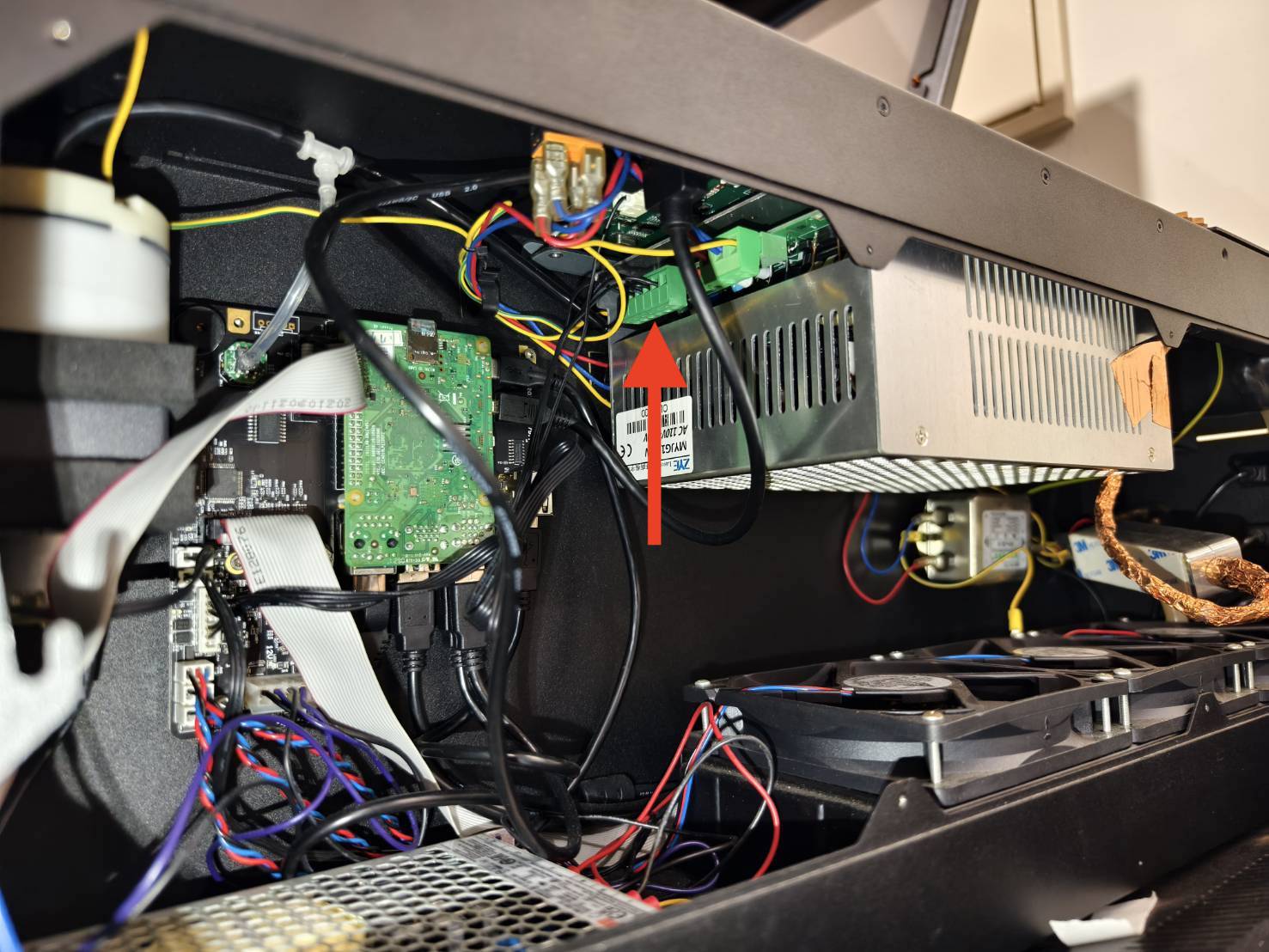

Traieu la coberta lateral desenroscant aquests cargols T8 i desconnecteu les dues extensions USB. (Consulteu el diagrama si la vostra placa de circuit imprès no és la mateixa que la foto.)

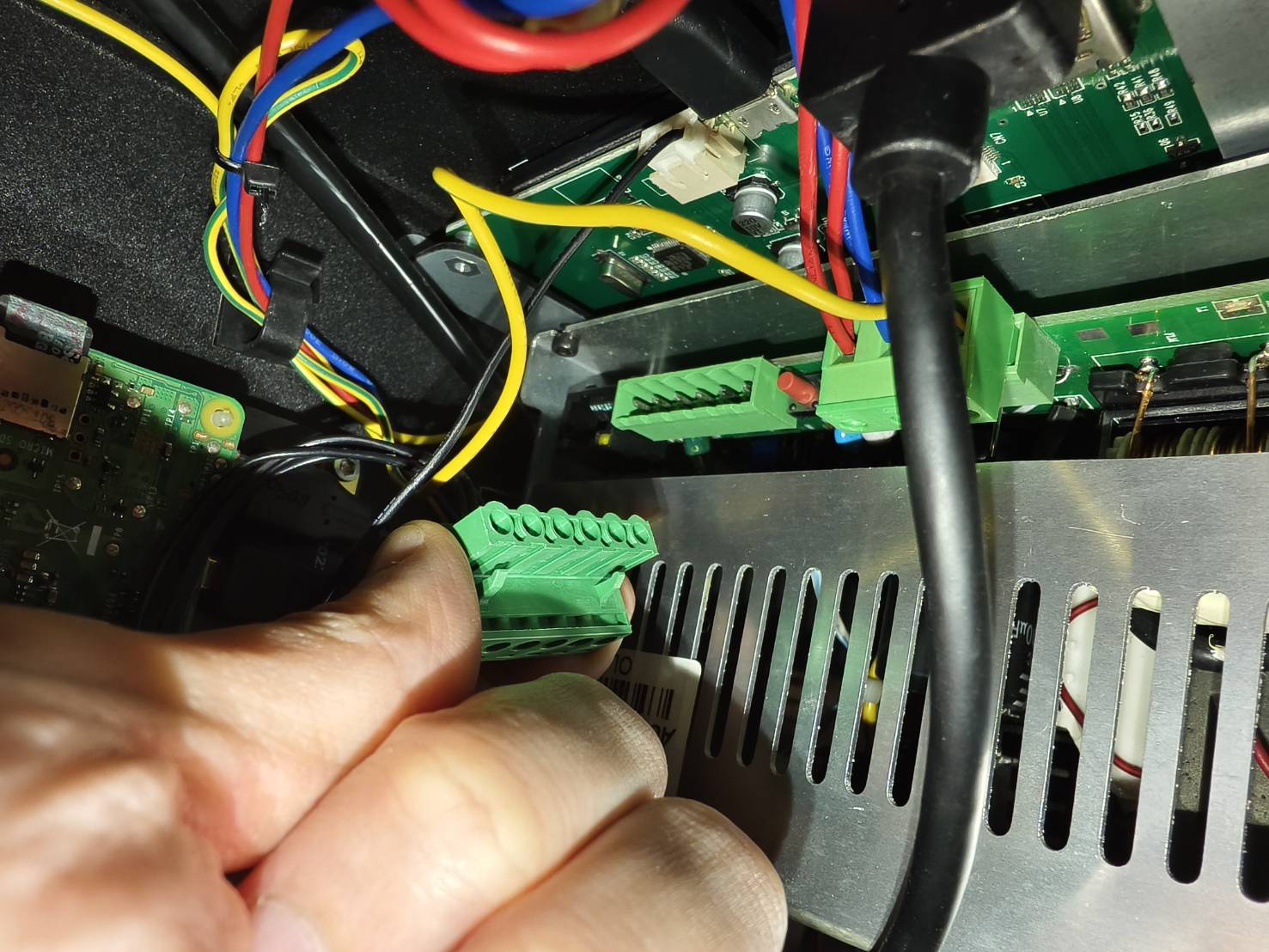

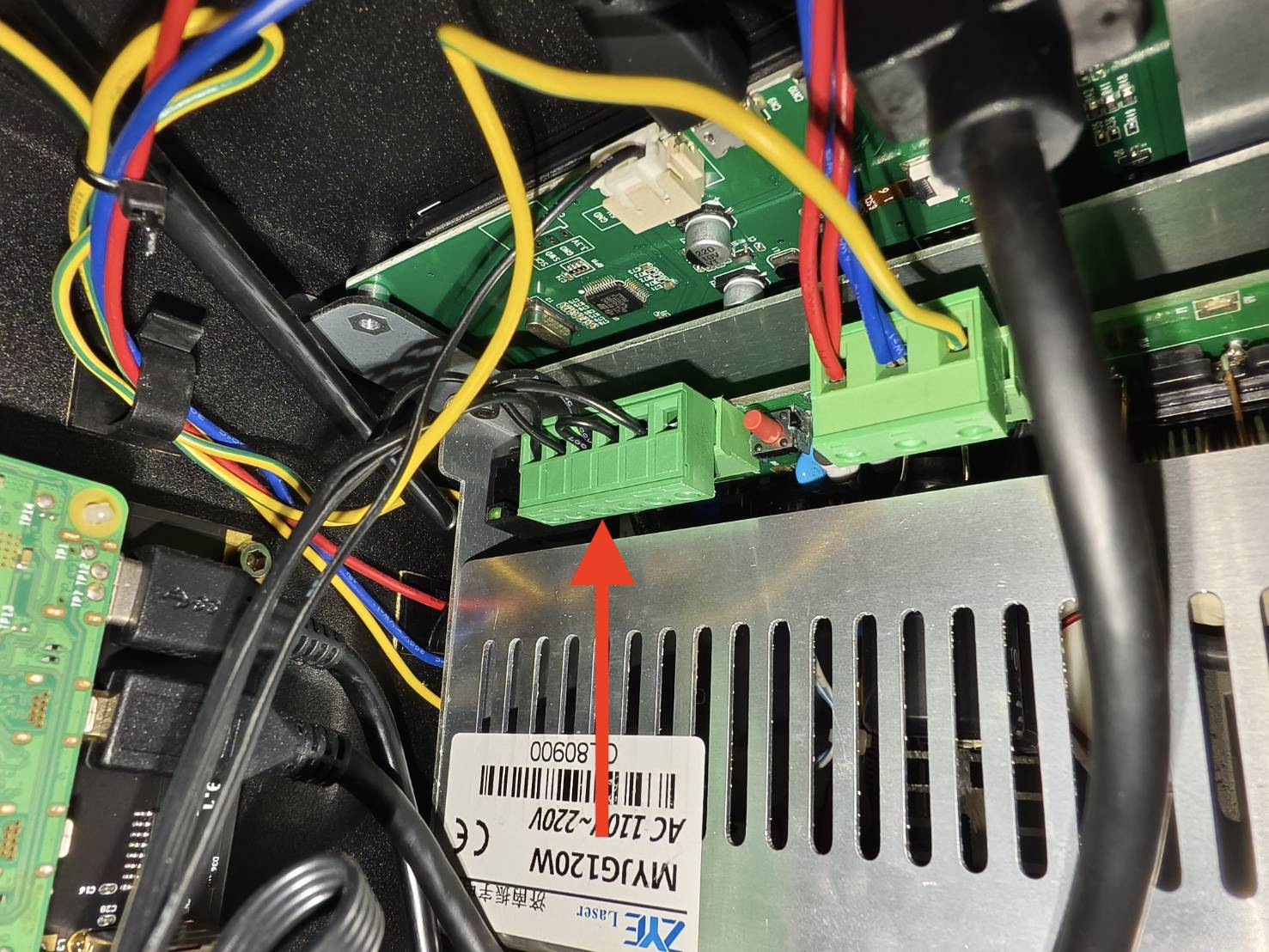

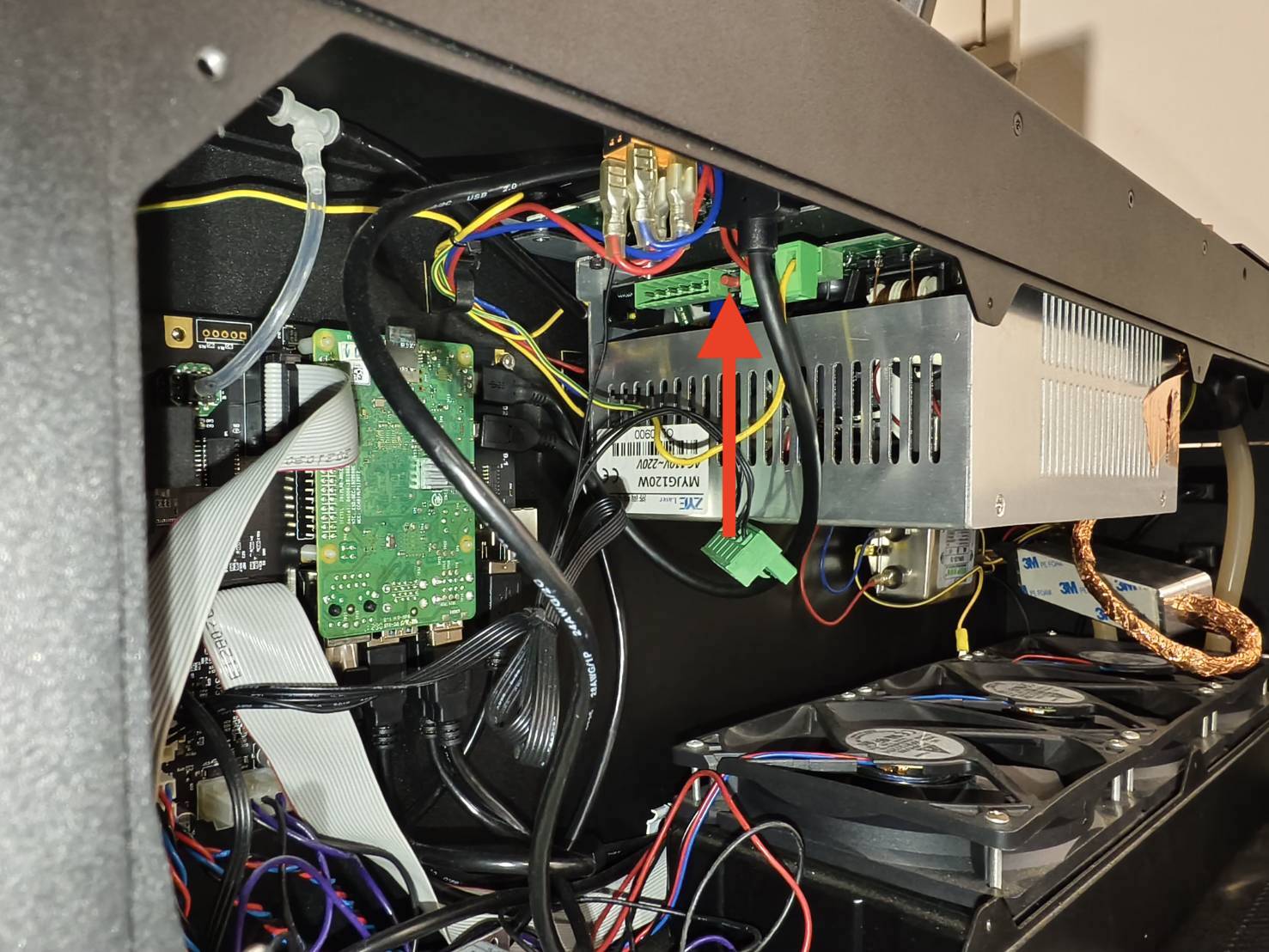

- Desconnecteu el cable de control del làser a la font d'alimentació del làser.
- Després de desconnectar el cable, aneu al Pas 4.1.
Pas 4.1
Si us plau, poseu-vos guants de goma abans de la següent acció.

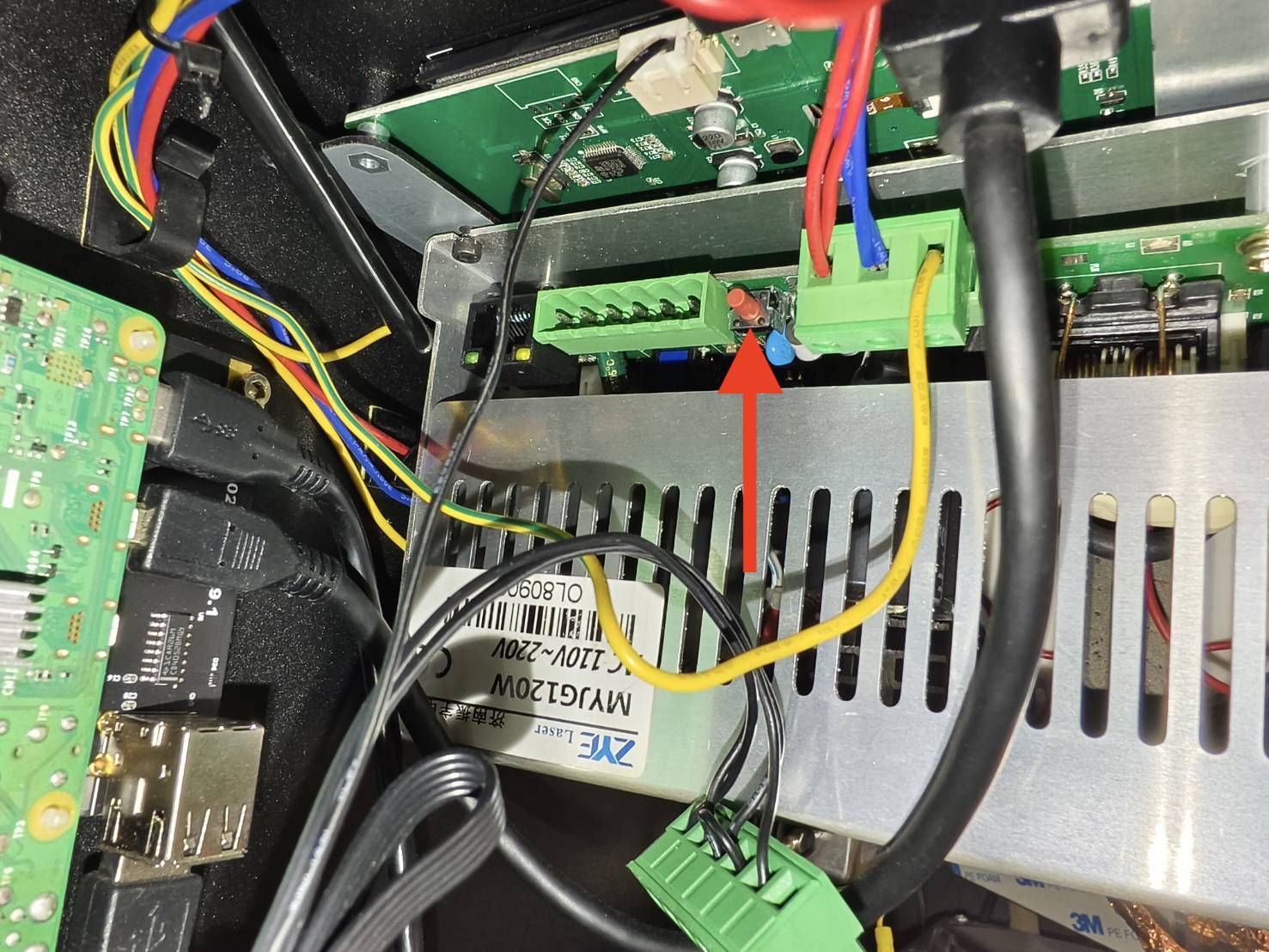

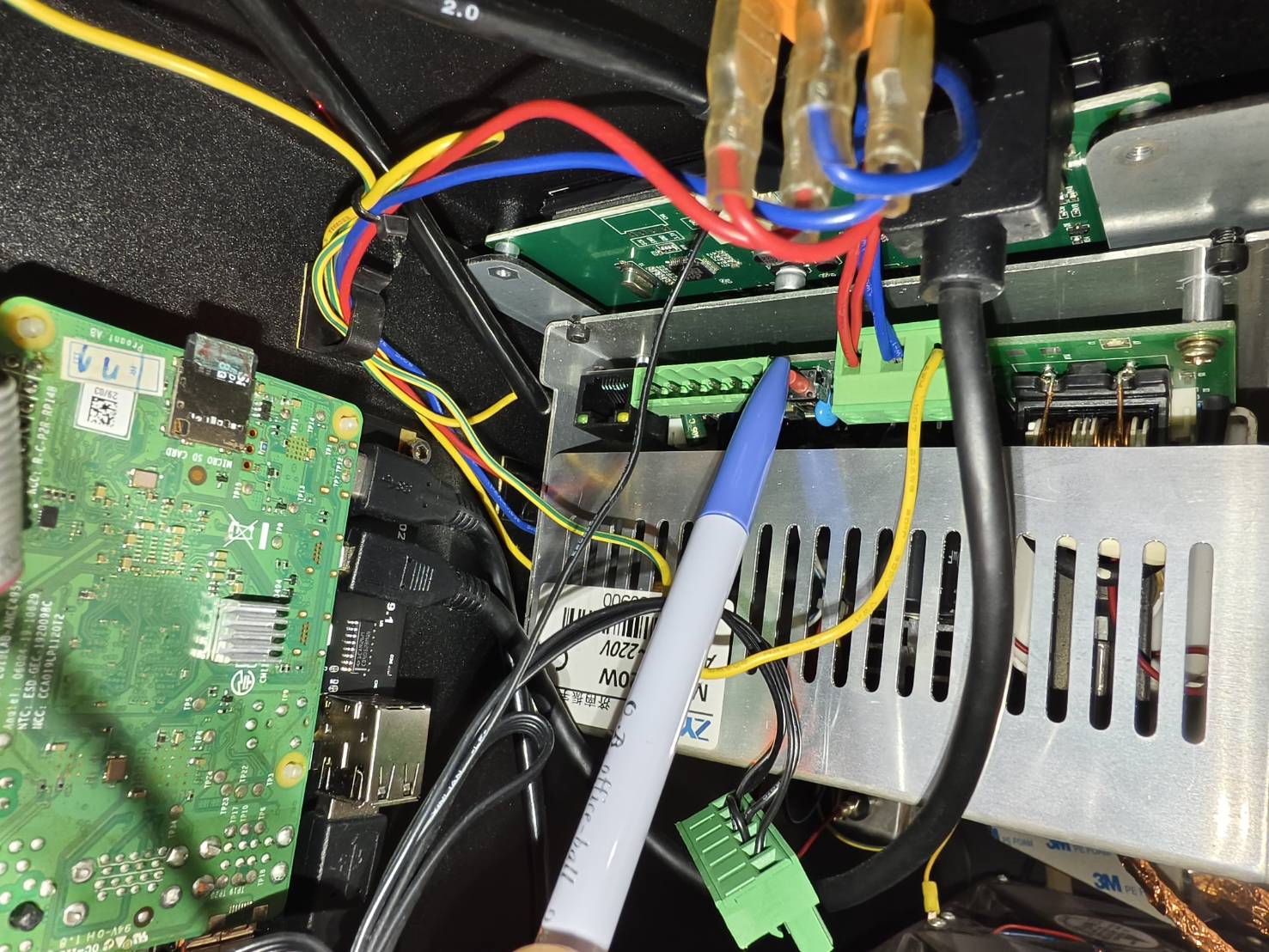

Engegueu la màquina. Premeu el botó de força del làser dues vegades o manteniu-lo premut durant 1-2 segons amb un bolígraf o llapis i comproveu la sortida del làser a la cinta.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)
Determineu el vostre resultat i la propera acció a prendre:
|
|
|
Pas 5
- Torneu a connectar el cable de control del làser.
- Engegueu la màquina i restabliu-la als valors de fàbrica.
Consulteu l'article, 5-30 Restablir als valors de fàbrica.
- Després del restabliment, si us plau, aneu al Pas 5.1.
Pas 5.1
Utilitzeu una nova cinta de 2 capes i feu 5 polsos per veure si la cinta té una marca de cremada.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)
Determineu el vostre resultat i la propera acció a prendre:
|
|
|
Pas 6
- Utilitzeu una nova cinta de 2 capes i poseu-la al primer mirall.
- Augmenteu la potència a x1.5 i feu 5 polsos per veure si la marca cremada es fa més forta.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)
Determineu el vostre resultat i la propera acció a prendre:
|
|
Contacteu amb el Servei d'Atenció al Client
Si us plau, seguiu les instruccions de l'enllaç següent per informar correctament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el Servei d'Atenció al Client]
*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, serà necessari compartir-la amb el distribuïdor o el Suport de FLUX.
