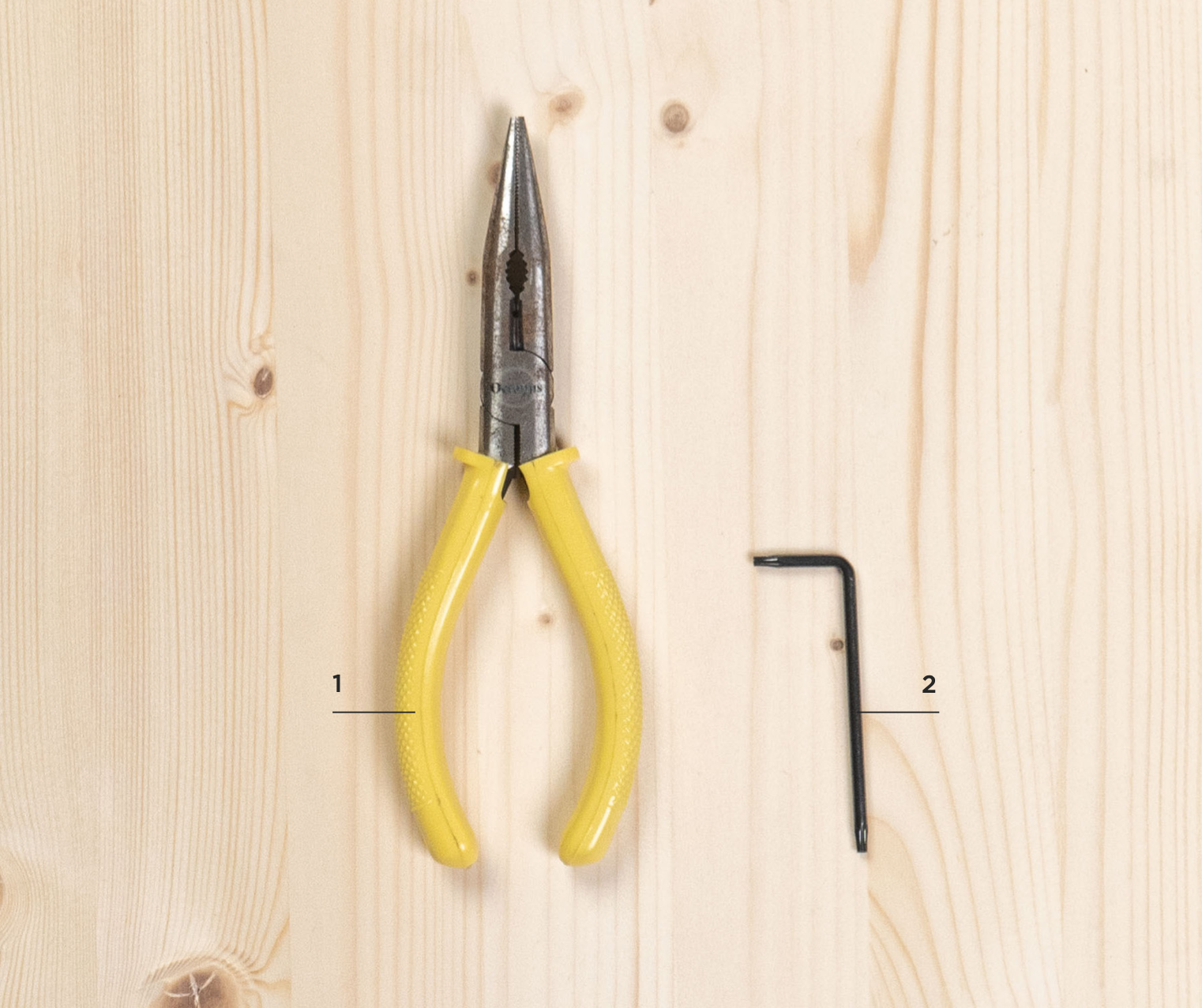

Elements de preparació: Preparació pròpia: 1|Alicates de punta fina
Inclòs a la caixa d'accessoris: 2|Tornavís Torx

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Elements de prova:

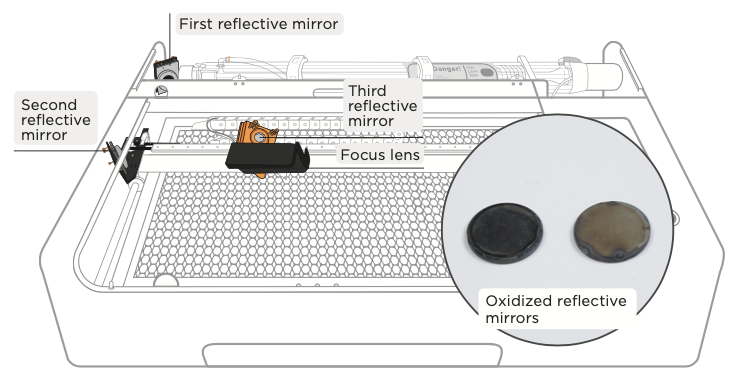

1. Comproveu si els miralls i les lents estan oxidats o trencats: Si hi ha taques negres, taques blanques, etc. a la superfície del primer, segon i tercer mirall reflector, o si hi ha ratllades greus i les taques no es poden eliminar mitjançant【Manteniment】Neteja de miralls i lents (p.138), o si la lent d'enfocament està deformada o trencada a causa d'una força externa, els miralls i les lents s'han de substituir.

Passos de substitució:

Primer mirall reflector:

a. Aixequeu la coberta posterior: Utilitzeu un tornavís Torx per treure els 2 cargols a ambdós costats de la coberta posterior i, a continuació, aixequeu la coberta.

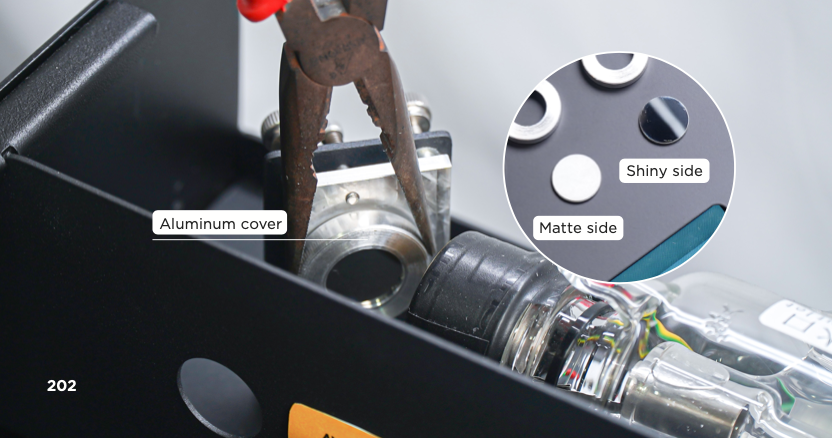

b. Afluixeu la coberta d'alumini: Afluixeu la coberta d'alumini que fixa el mirall (mireu cap al mirall i gireu en sentit antihorari), si no es pot girar, utilitzeu alicates de punta fina per subjectar el marc d'alumini i torneu a girar >

c. Substituïu el mirall: Traieu el mirall vell > Poseu el mirall nou amb el costat mat mirant cap al suport del mirall (el feix làser colpejarà el costat brillant) >
d. Estrenyeu la coberta d'alumini: Torneu a estrènyer la coberta d'alumini al suport del mirall.

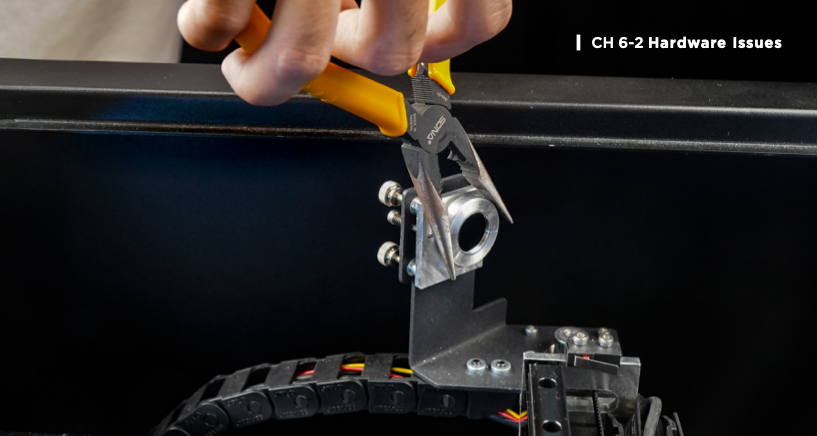

Segon mirall reflector: Després d'obrir la coberta de la porta, seguiu els passos b~d del primer mirall reflector (la posició del segon mirall reflector s'indica a la imatge de la p.202).

Tercer mirall reflector:

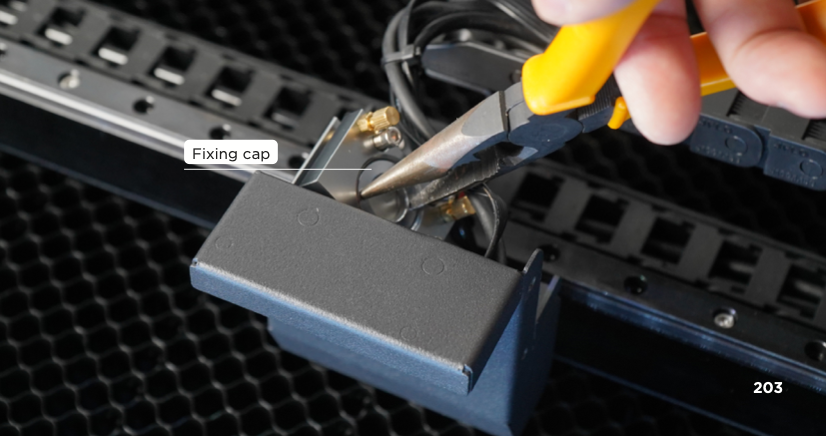

a. Afluixeu la tapa de fixació: Utilitzeu les alicates de punta fina per subjectar els dos punts rodons de la tapa de fixació del mirall i desenrosqueu la tapa de fixació en sentit antihorari >

b. Substituïu el mirall: Traieu el mirall vell, podeu treure el mirall de l'àrea d'entrada del làser > Col·loqueu el mirall nou amb el costat brillant mirant cap al suport del mirall >

c. Estrenyeu la tapa de fixació: Utilitzeu alicates de punta fina per subjectar els dos punts rodons de la tapa de fixació del mirall i estrenyeu la tapa de fixació en sentit horari. ___2022-07-25___9.57.06.png


Lent d'enfocament:

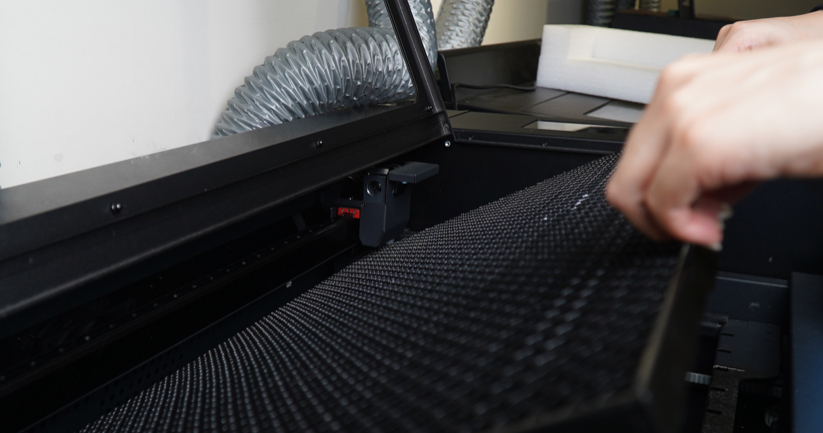

a. Traieu la taula de bresca d'abelles【Manteniment】Neteja de la taula de bresca d'abelles, pas 1 (p.135). >

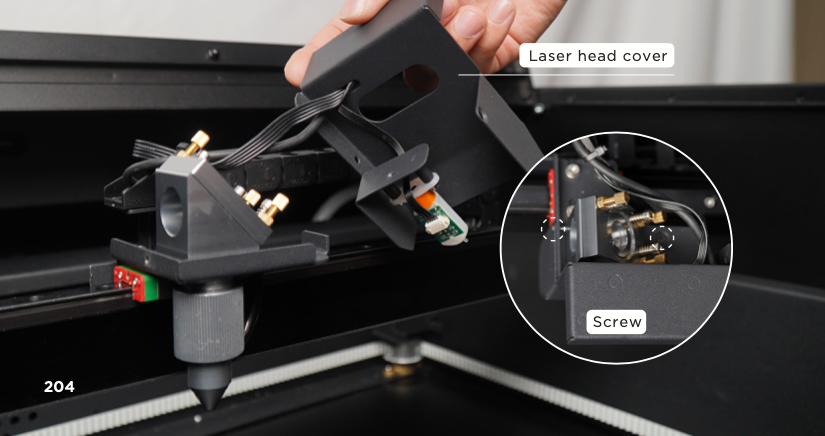

b. Moveu la coberta del capçal làser a un costat: Afluixeu 2 cargols de la coberta del capçal làser amb un tornavís Torx i després moveu la coberta a un costat >

c. Traieu el capçal làser: Desenrosqueu l'anell de fixació de la tovera en sentit horari. Si no es pot desenroscar, utilitzeu alicates de punta fina per ajudar > Traieu el capçal làser i eviteu que la lent d'enfocament surti > ___2022-07-25___9.58.09.png

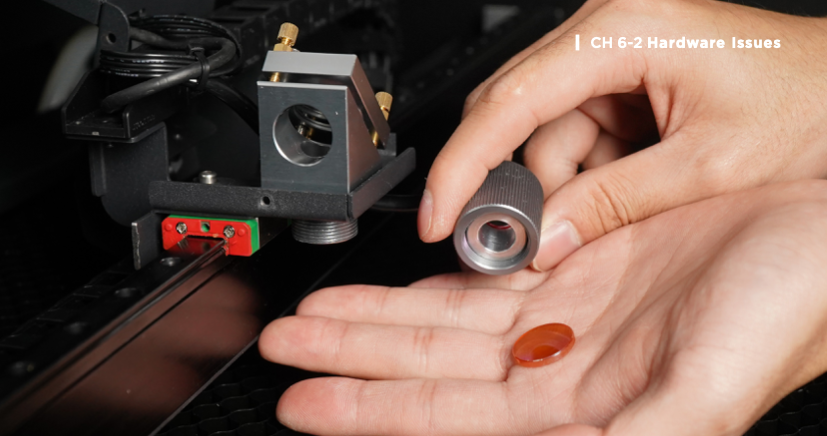

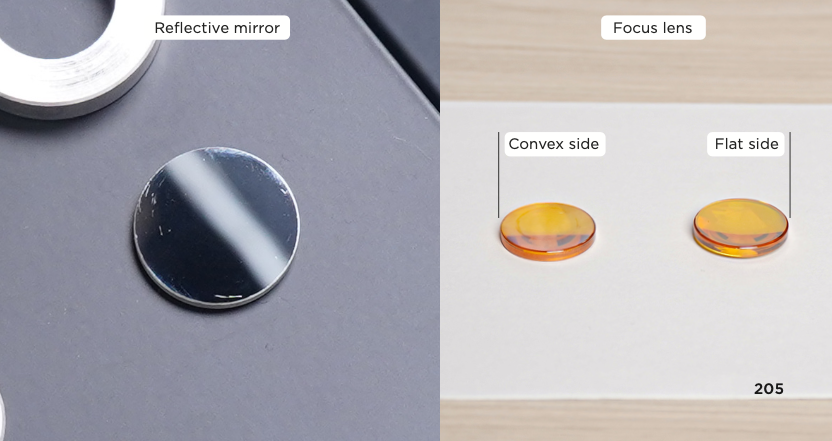

d. Substituïu la lent: Traieu la lent vella > Poseu la lent nova al capçal làser amb el costat pla cap avall (subjecteu la vora de la lent i mireu a través de la lent, us podeu veure a vosaltres mateixos al costat convex, però no us podeu veure al costat pla) >

e. Torneu a posar el capçal làser: Torneu a posar el capçal làser > Estrenyeu l'anell de fixació de la tovera en sentit antihorari >

f. Estrenyeu la coberta del capçal làser: Estrenyeu 2 cargols de la coberta del capçal làser >

g. Torneu a posar la taula de bresca d'abelles 【Manteniment】 Neteja de la taula de bresca d'abelles, pas 3 (p.135).

Registres de resolució de problemes:

1. Foto: Feu fotos de

a. 3 miralls reflectors (si estan oxidats)
b. Lent d'enfocament (si està oxidada o trencada)
