Abans de començar

Instal·leu el Mòdul Rotatori 1.0

Per instal·lar el Mòdul Rotatori 1.0, seguiu aquest article.

Nota: Apagueu la màquina abans d'instal·lar el Rotatori.

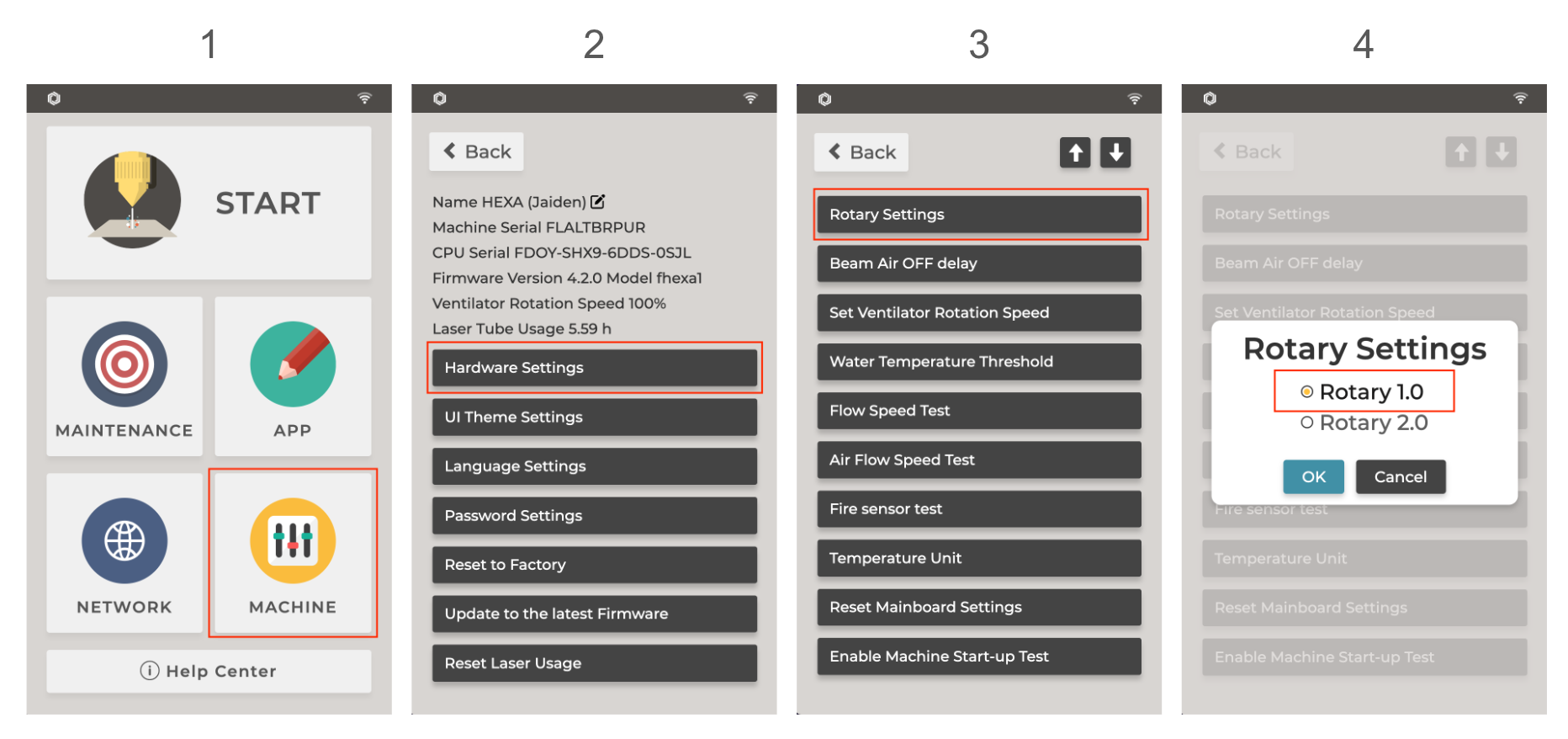

Abans de començar, assegureu-vos que la configuració del Rotatori a l'HEXA és correcta.

Configuració de LightBurn

1. Importeu el fitxer de configuració i connecteu l'ordinador a la màquina amb el Cable Pont LightBurn. Consulteu Cable Pont LightBurn - HEXA per a més detalls.

2. Obriu LightBurn i feu clic a "Dispositius" a la pestanya Làser . ➡️ Activeu "Mostrar rotatori activat a la finestra principal" a la finestra de Configuració, i feu clic a "D'acord".

3. Activeu "Habilitar rotatori" al panell lateral dret.

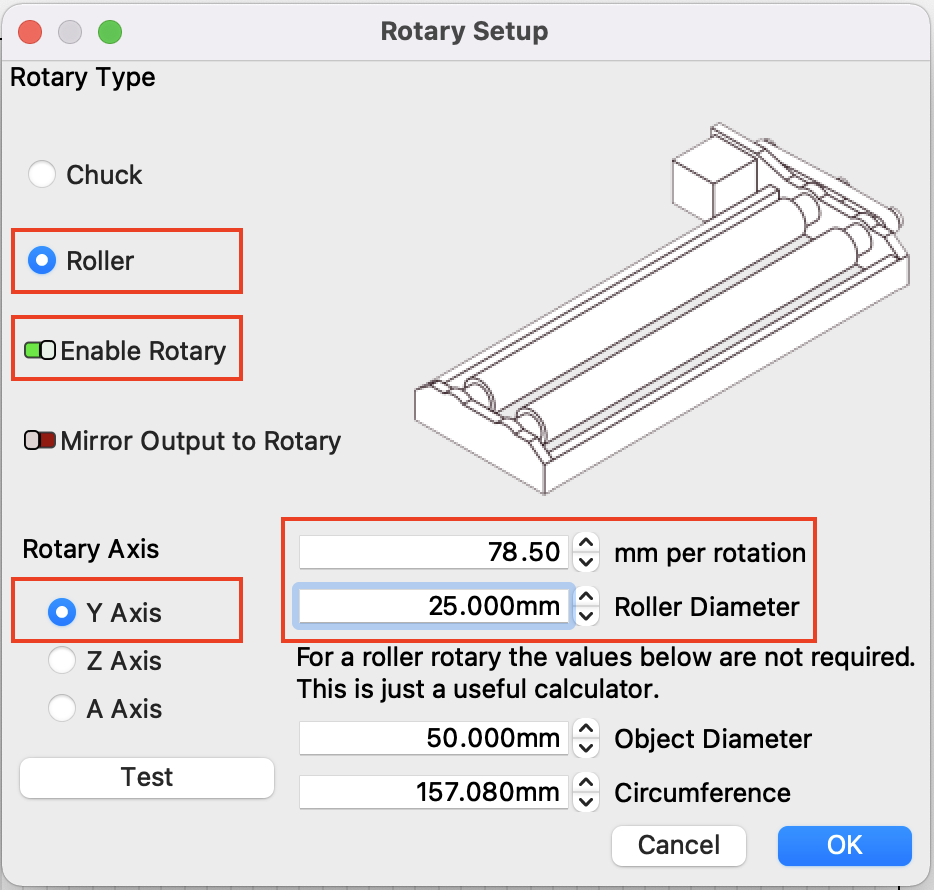

4. Escolliu "Eines làser" ➡️ "Configuració del rotatori". Després, configureu els paràmetres del mòdul rotatori de la manera següent i feu clic a "D'acord".

Iniciar operació

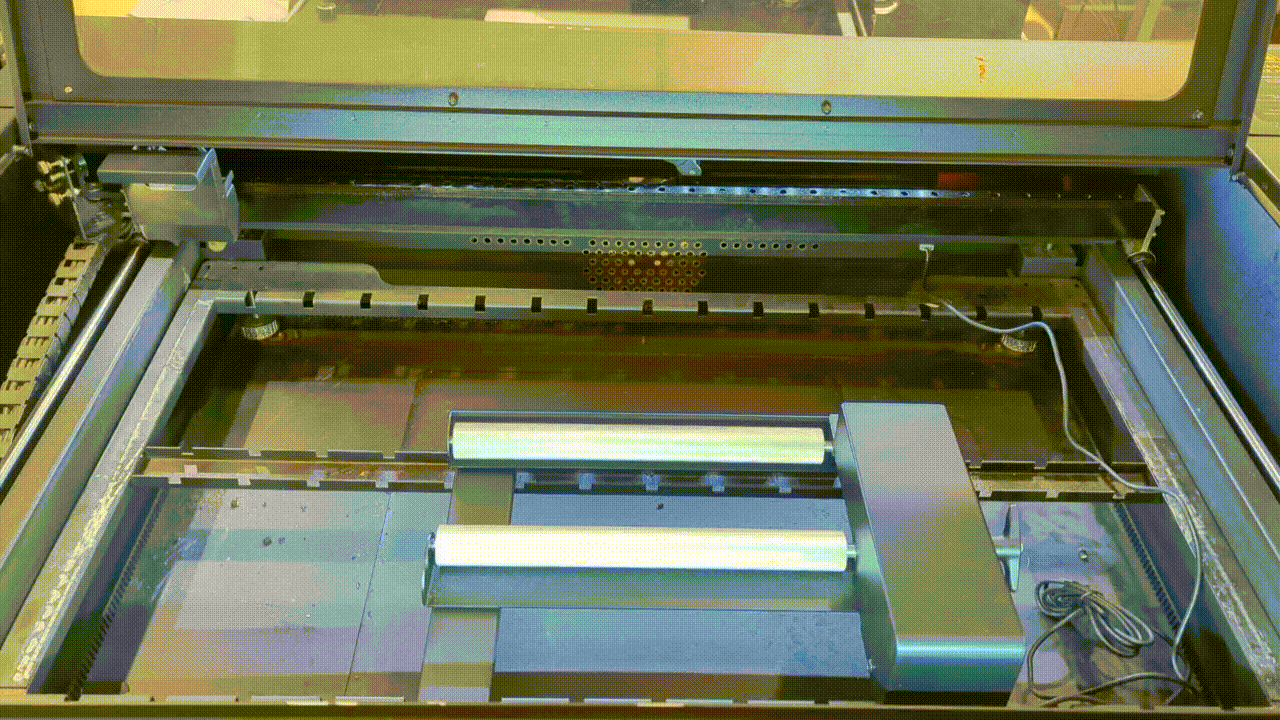

1. Col·loqueu el material dins la màquina

2. Enfocament

- Feu clic al botó "Aturar" al panell "Làser" per alliberar el motor.

Mou el capçal làser per sobre del material.

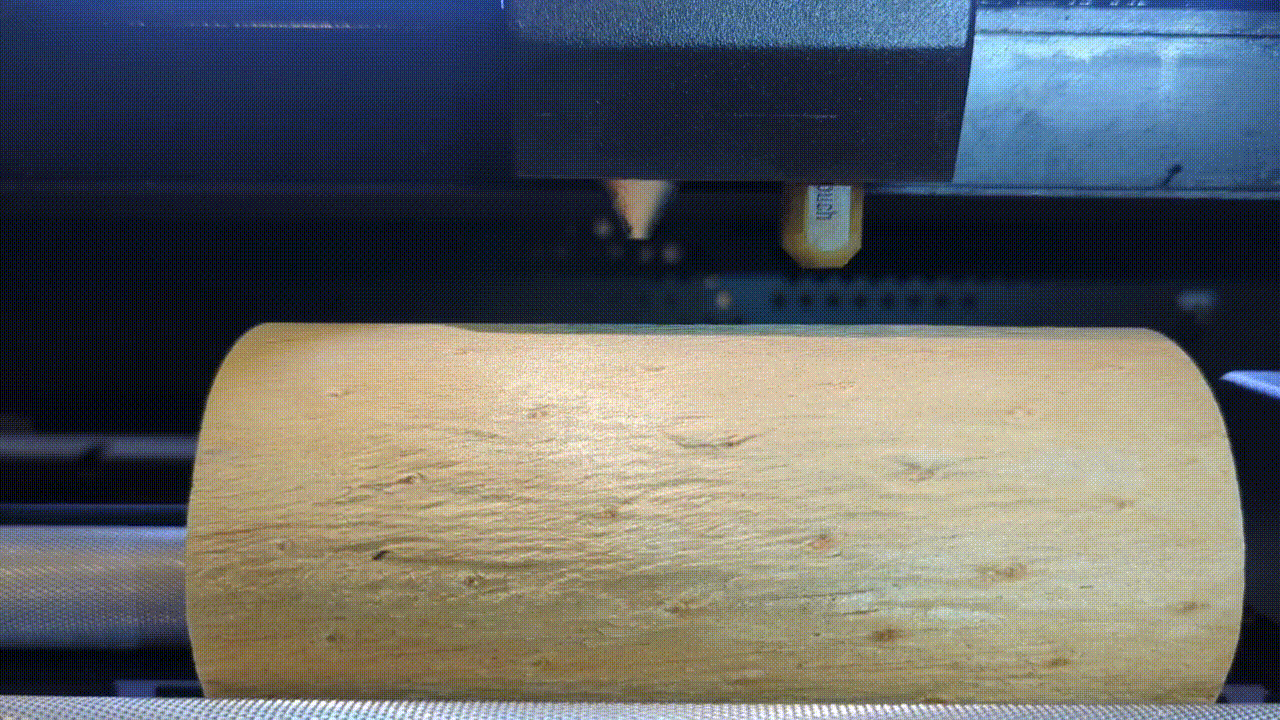

Prem dues vegades el botó "AF" per iniciar l'enfocament automàtic.

(Assegura't que la distància estigui correctament ajustada abans de cada operació de gravat o tall.)

3. Importa un fitxer a LightBurn

Fes clic a la icona superior per importar el fitxer, o arrossega'l directament a l'àrea de treball.

4. Configura els paràmetres de gravat

Fes clic a l'objecte de la capa i configura els paràmetres a la cantonada inferior dreta de Talls / Capes .

5. Activa l'efecte "Sobreescaneig"

- Si la capa està configurada en mode "Omplir, Omplir + Línia, Imatge, Omplir amb desplaçament" , et recomanem que activis la funció "Sobreescaneig" .

- Fes doble clic a una capa per accedir a l' "Editor de configuració de tall". Activa l'efecte Sobreescaneig i introdueix el percentatge.

Nota: La configuració dels paràmetres varia segons la velocitat i el material, consulta la "Configuració recomanada per als paràmetres del material" al final d'aquest article.

6. Configureu la posició inicial

Seleccioneu "Posició actual" a la llista desplegable de "Començar des de" a la pestanya Làser .

Nota: Com que LightBurn no admet la funció de previsualització de la càmera per a l'alineació, es recomana configurar "Començar des de" a "Posició actual".

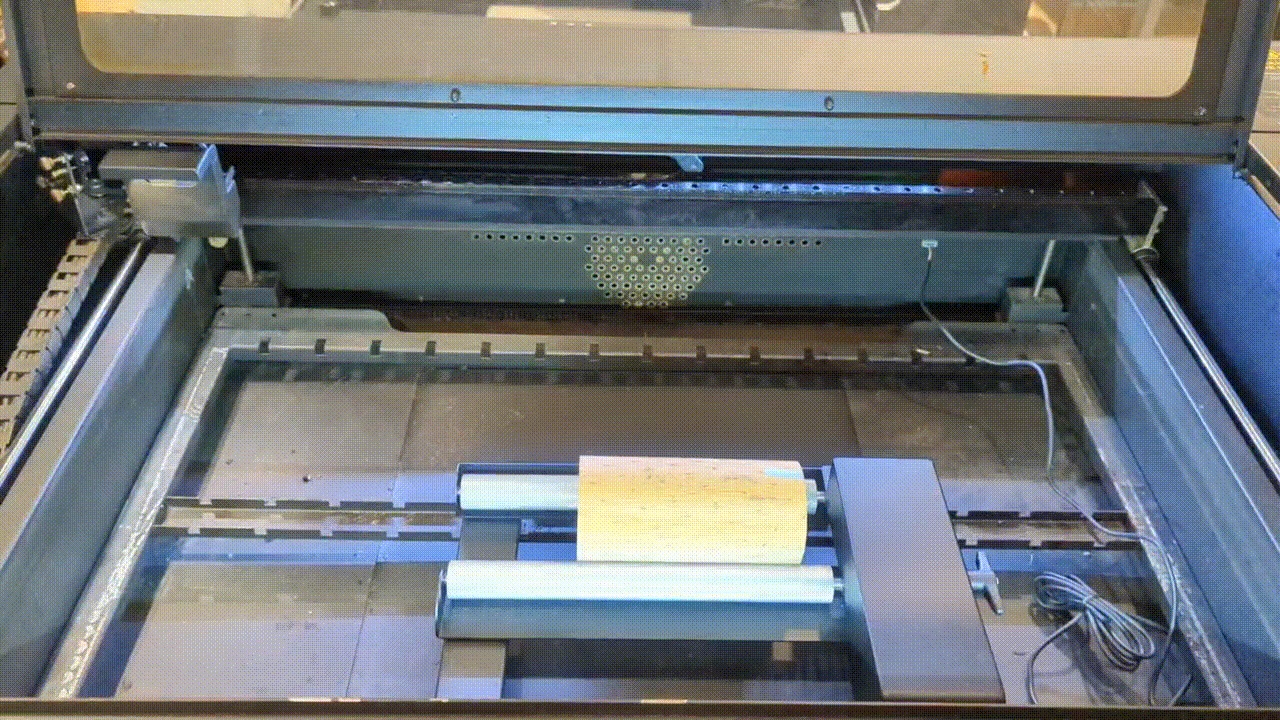

7. Moveu el capçal làser a la posició on voleu gravar.

- Feu clic al botó "Aturar" al panell "Làser" panell per alliberar el motor i, a continuació, moveu el capçal làser a la posició on voleu gravar.

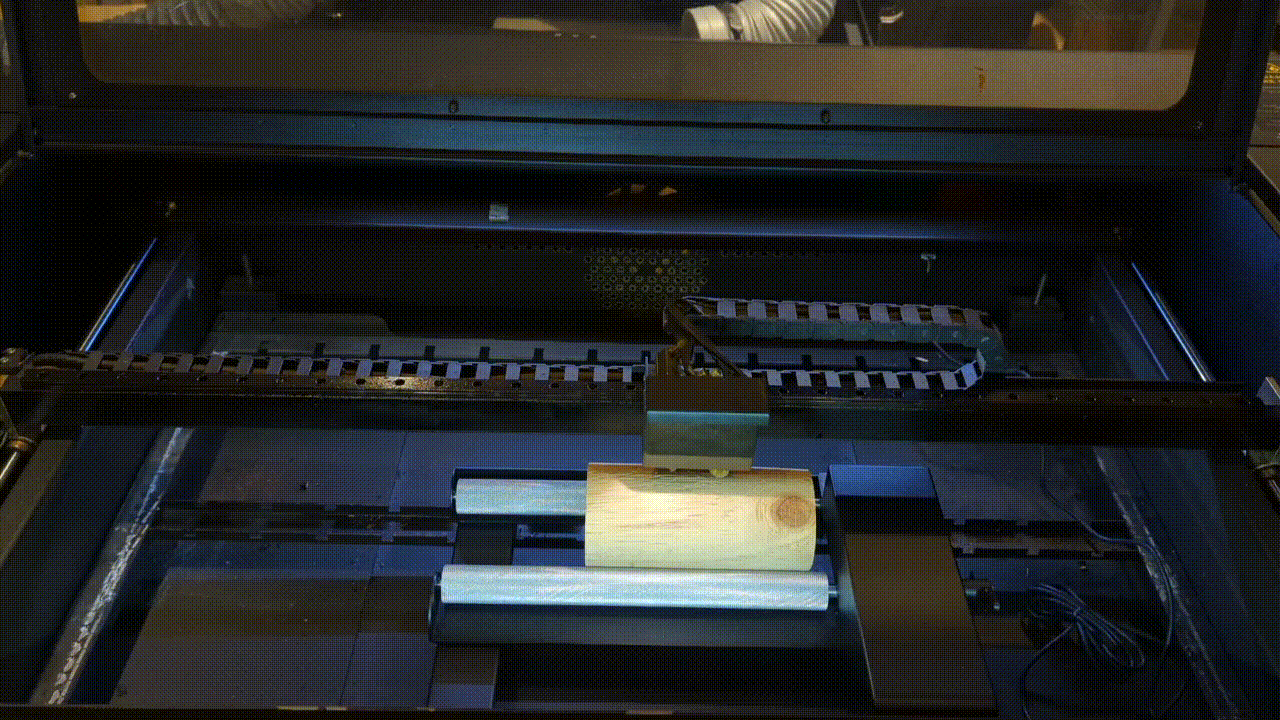

8. Tanqueu la porta

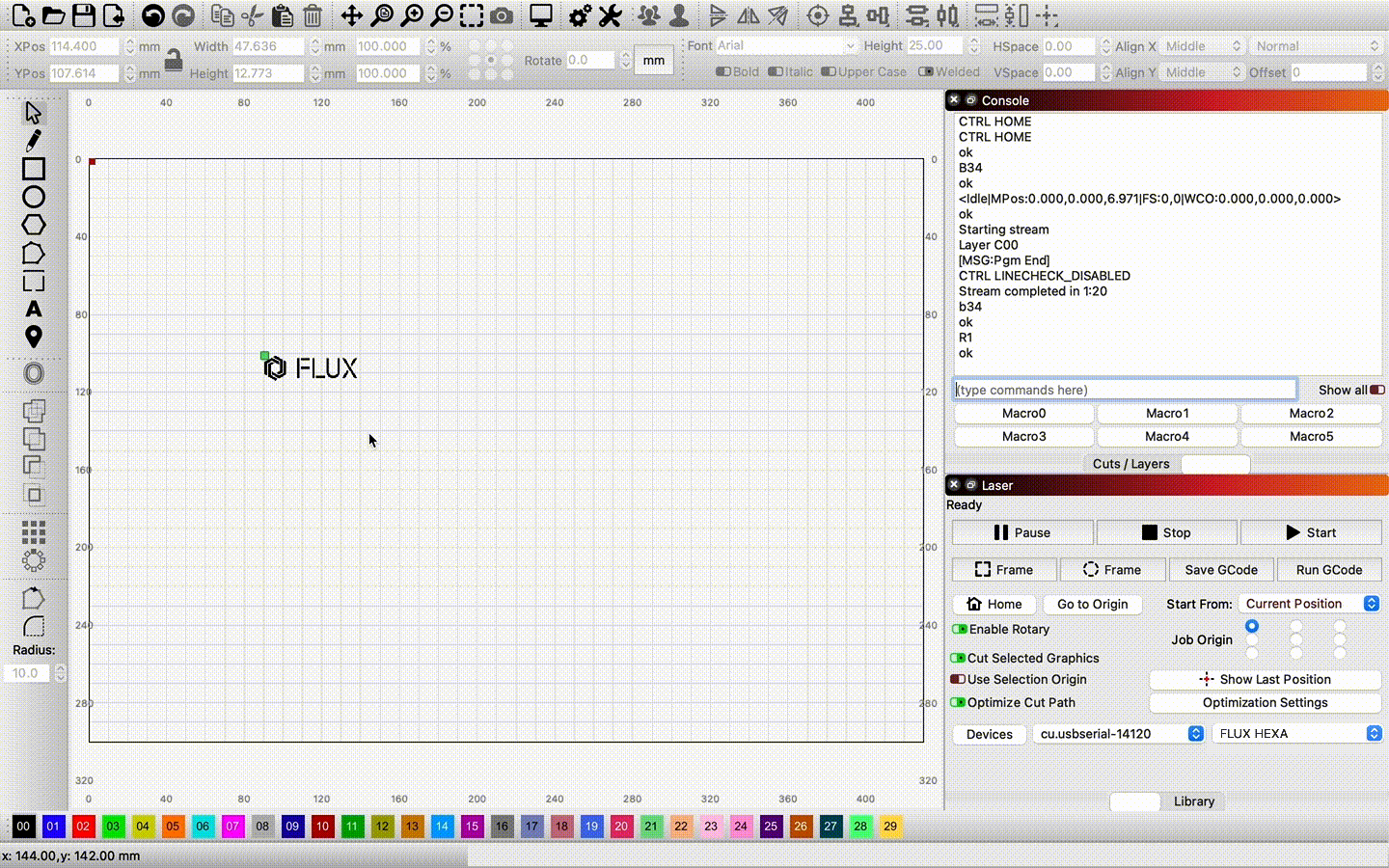

9. Envieu el fitxer

- Introduïu "R1" a la "Consola" finestra per activar el mode rotatori.

- Feu clic a "Inicia" per enviar el fitxer.

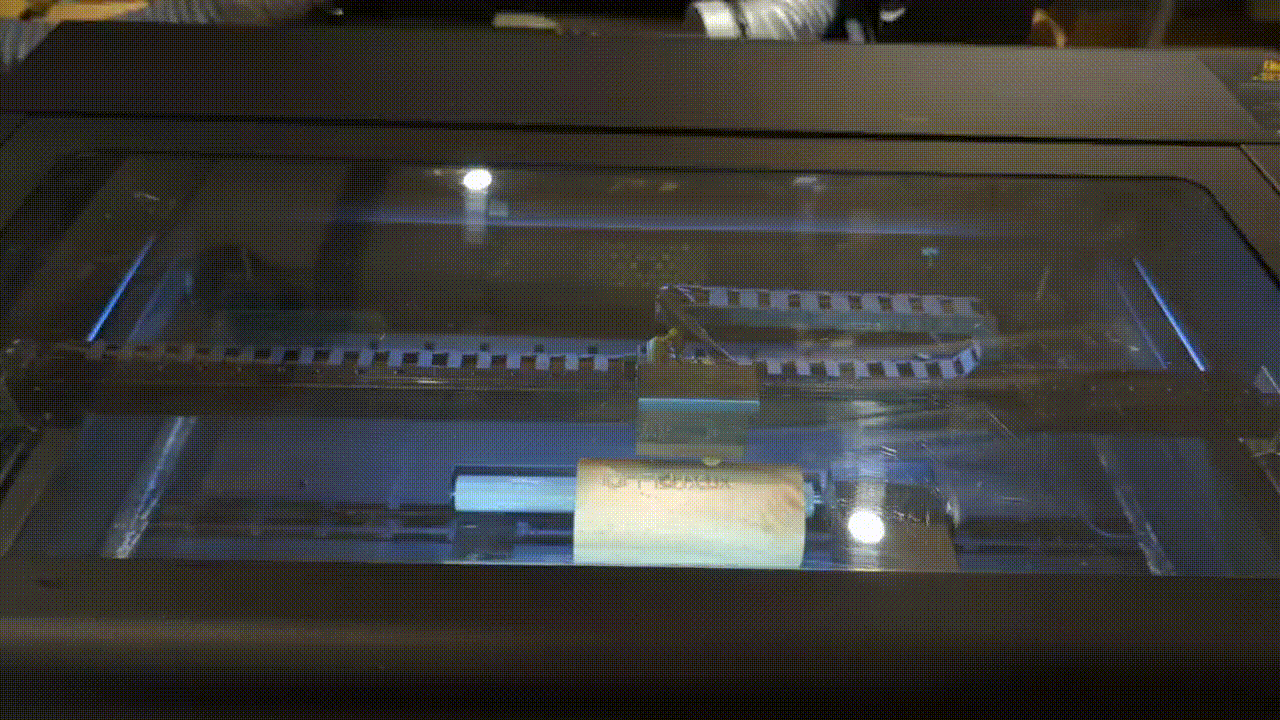

10. Gravat finalitzat

Nota: Per gravar l'eix no rotatori després d'utilitzar l'eix rotatori, introduïu "R0" al panell dret "Consola" per desactivar el mode d'eix rotatori abans de gravar. Aquesta operació només és necessària quan la tasca s'interromp o queda incompleta. No cal fer-la quan la tasca es completa en condicions normals.

___________________________________________________________________________________

Configuració recomanada dels paràmetres del material

HEXA
