Descripció

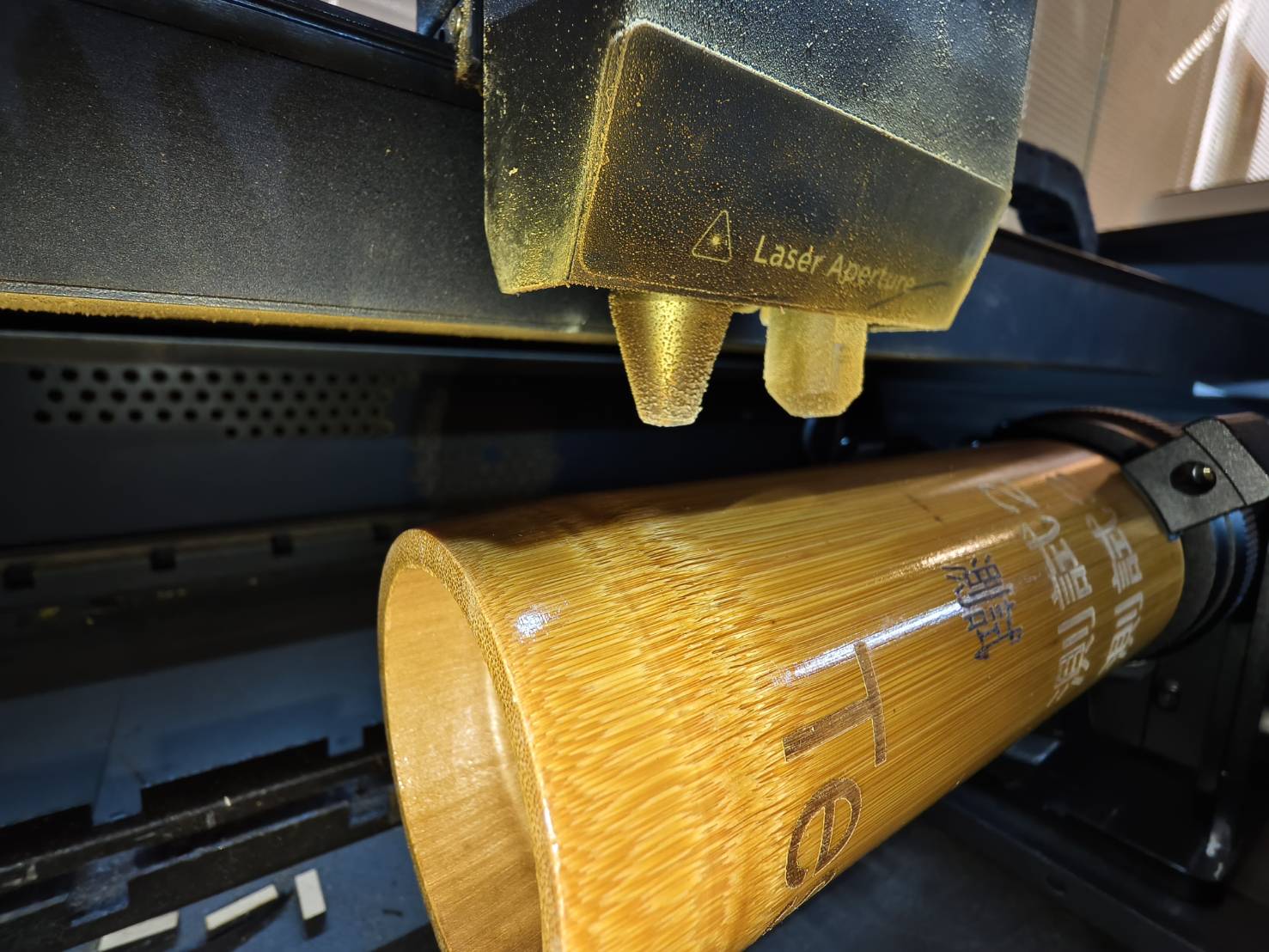

Aquest article us guiarà sobre com iniciar una tasca de gravat amb el FLUX Chuck Rotary.
Tanmateix, es recomana encaridament que llegiu el Manual del FLUX Chuck abans del vostre primer gravat.

Pas 1

Assegureu-vos de tenir les versions següents de programari i microprogramari per utilitzar la funció rotativa de l'HEXA.

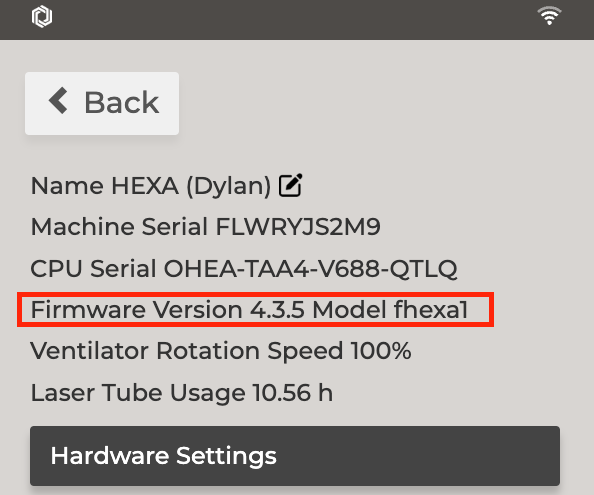

*Versió de Beam Studio 2.4.2 o superior (Guia)*	La versió del microprogramari 4.3.5 o superior. (Guia)

Pas 2

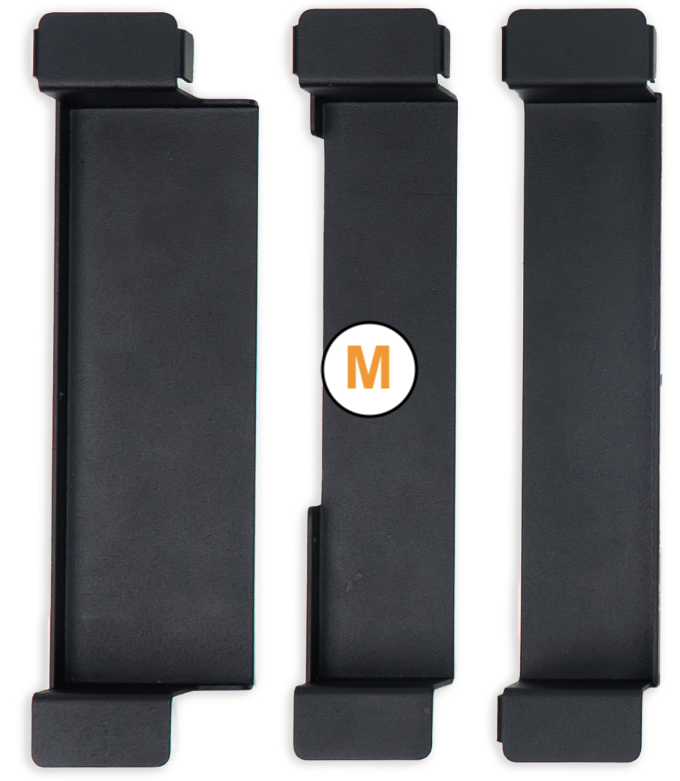

Instal·leu els suports rotatius HEXA.

Passos:

Engegueu i baixeu la plataforma fins al fons.
Apagueu la màquina.
Retireu el panell de bresca.
Instal·leu els suports al suport de la plataforma.

Vídeo:

Pas 3

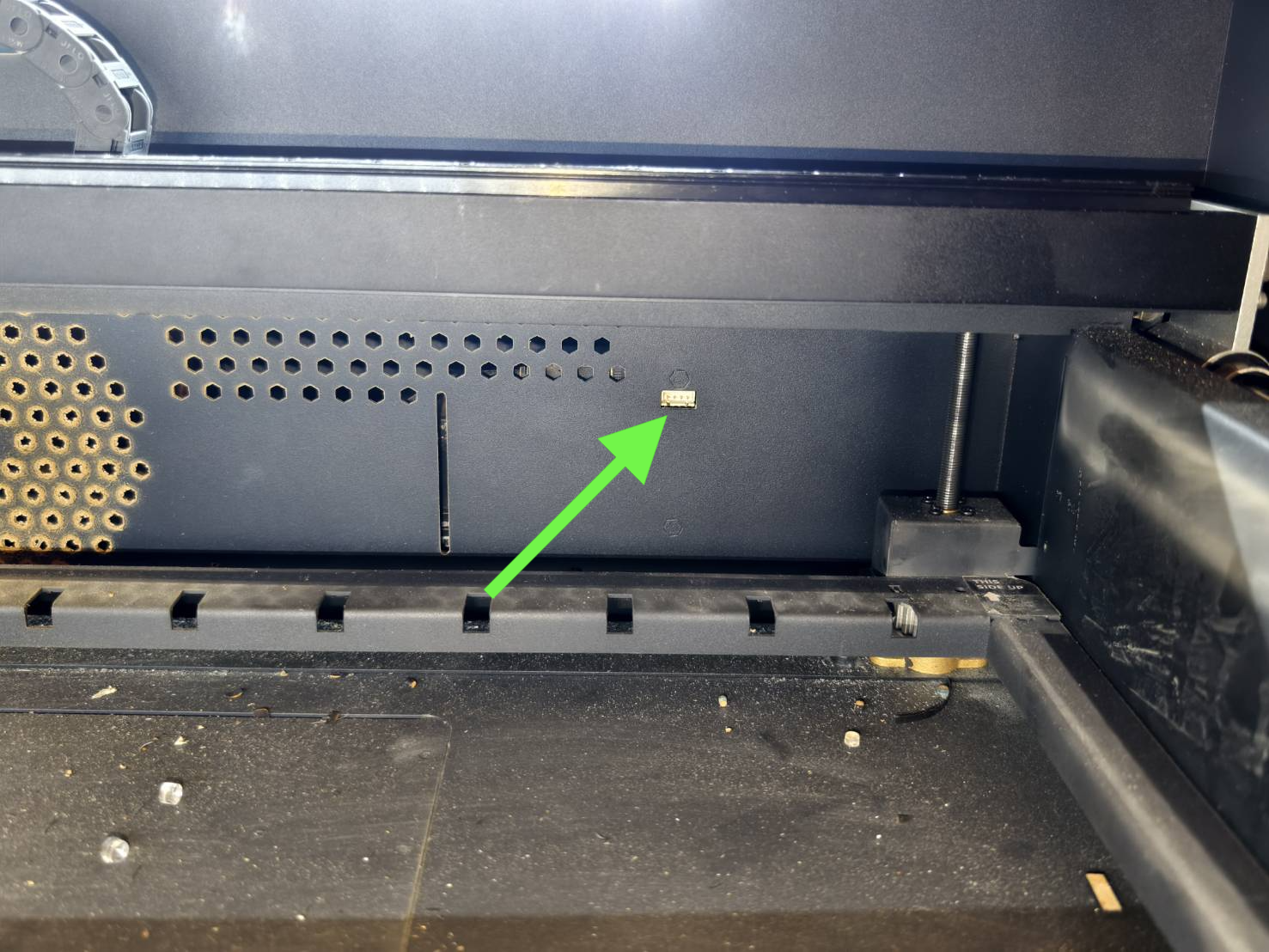

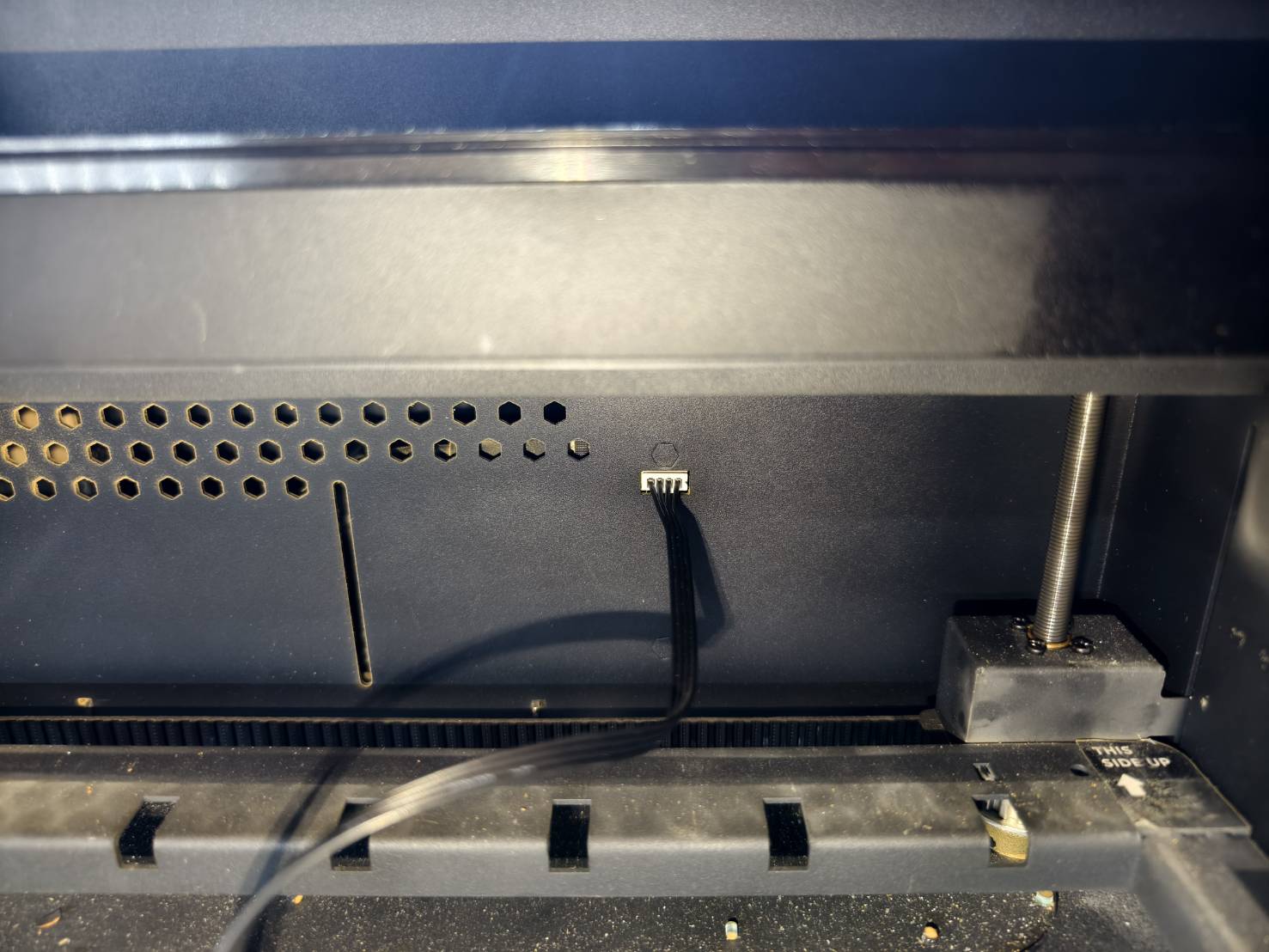

Localitzeu el cable de connexió de la caixa i connecteu-lo a la part posterior dreta de la màquina.

Pas 4

Instal·leu les mordasses al dispositiu rotatori segons el material que utilitzareu.
Consulteu el manual per a les instruccions d'instal·lació de les mordasses.
Manual del dispositiu rotatori FLUX Chuck
(*Es recomana utilitzar material de prova per practicar i fer proves per primera vegada.)

Pas 5

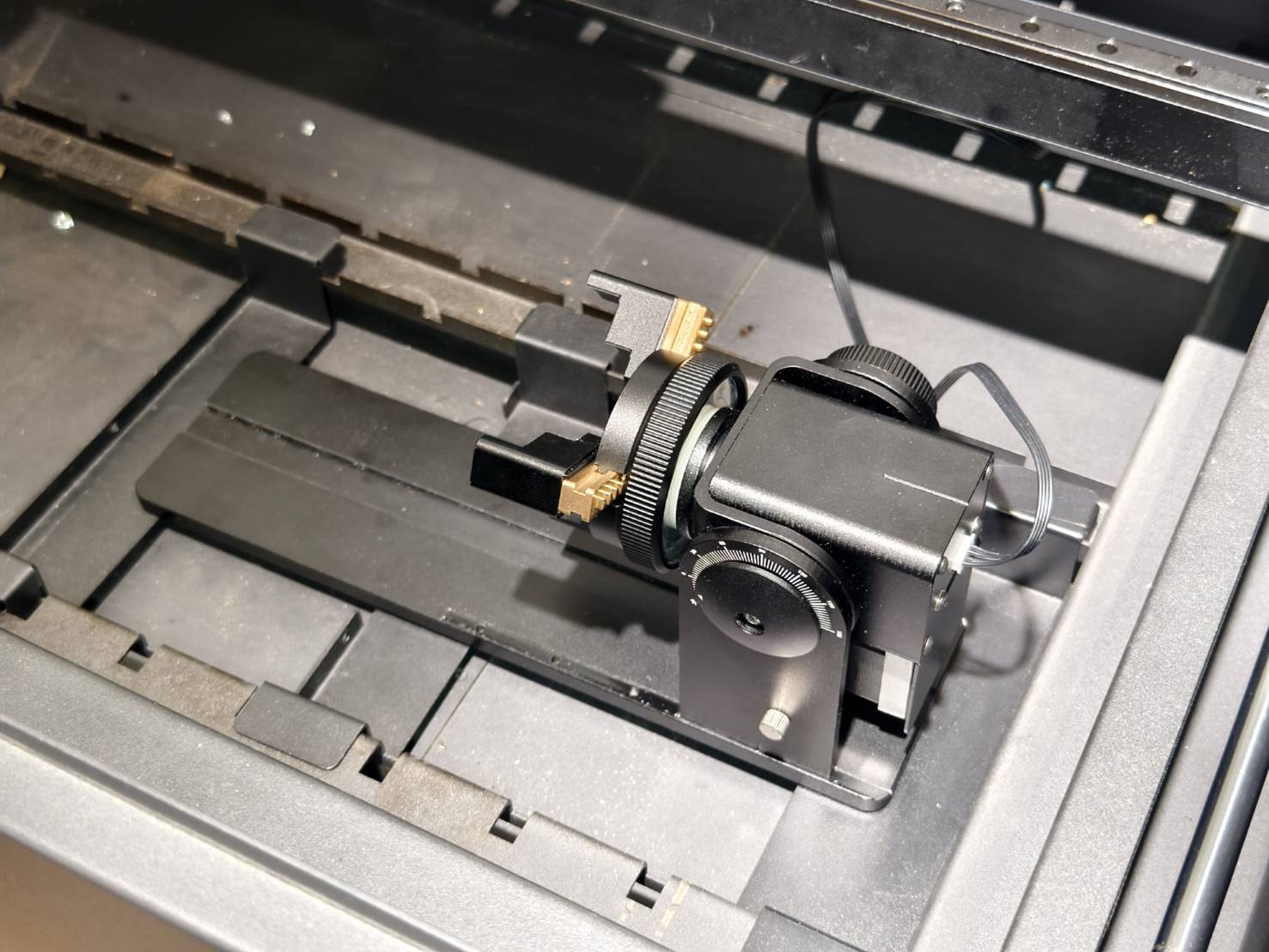

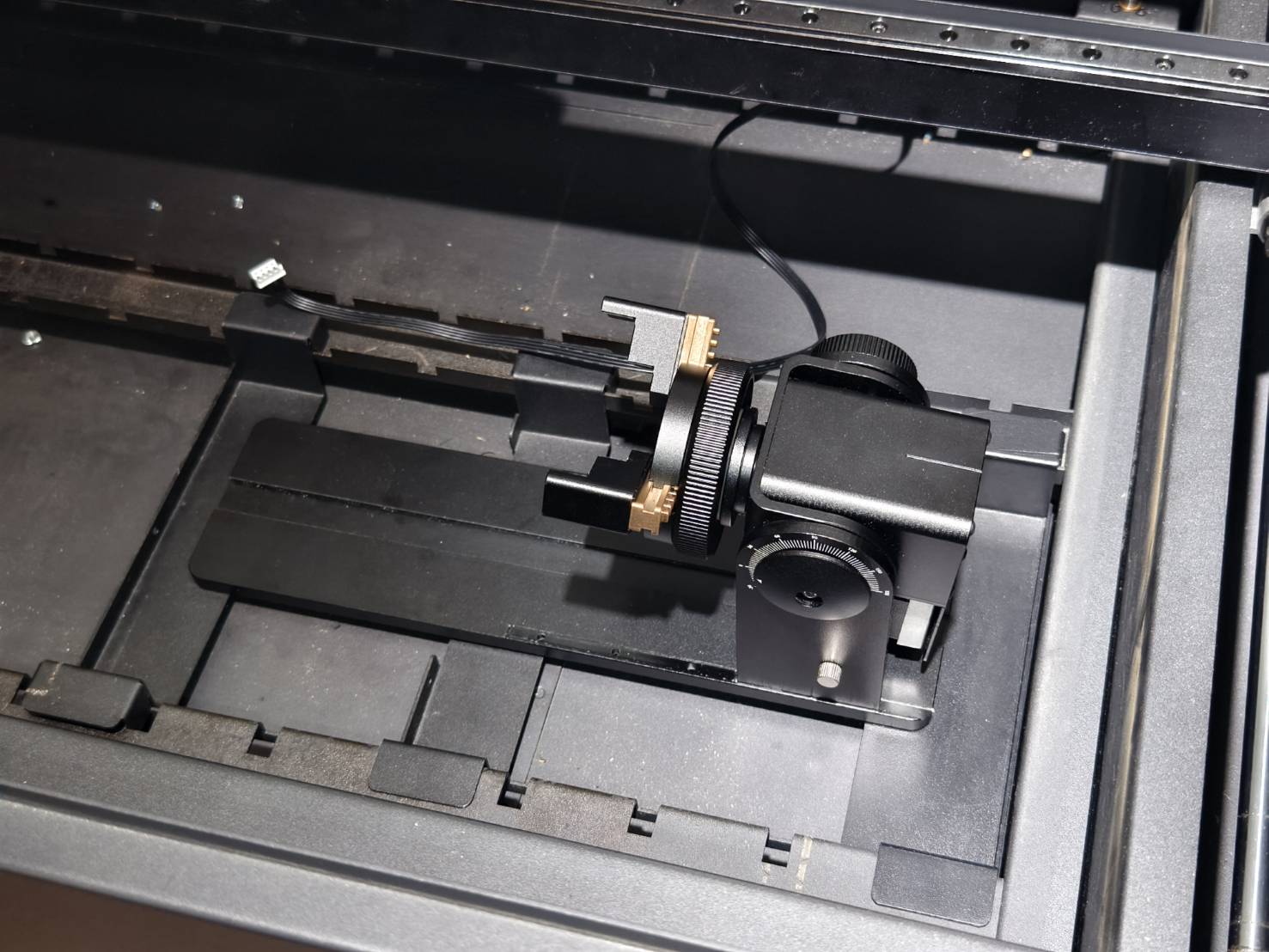

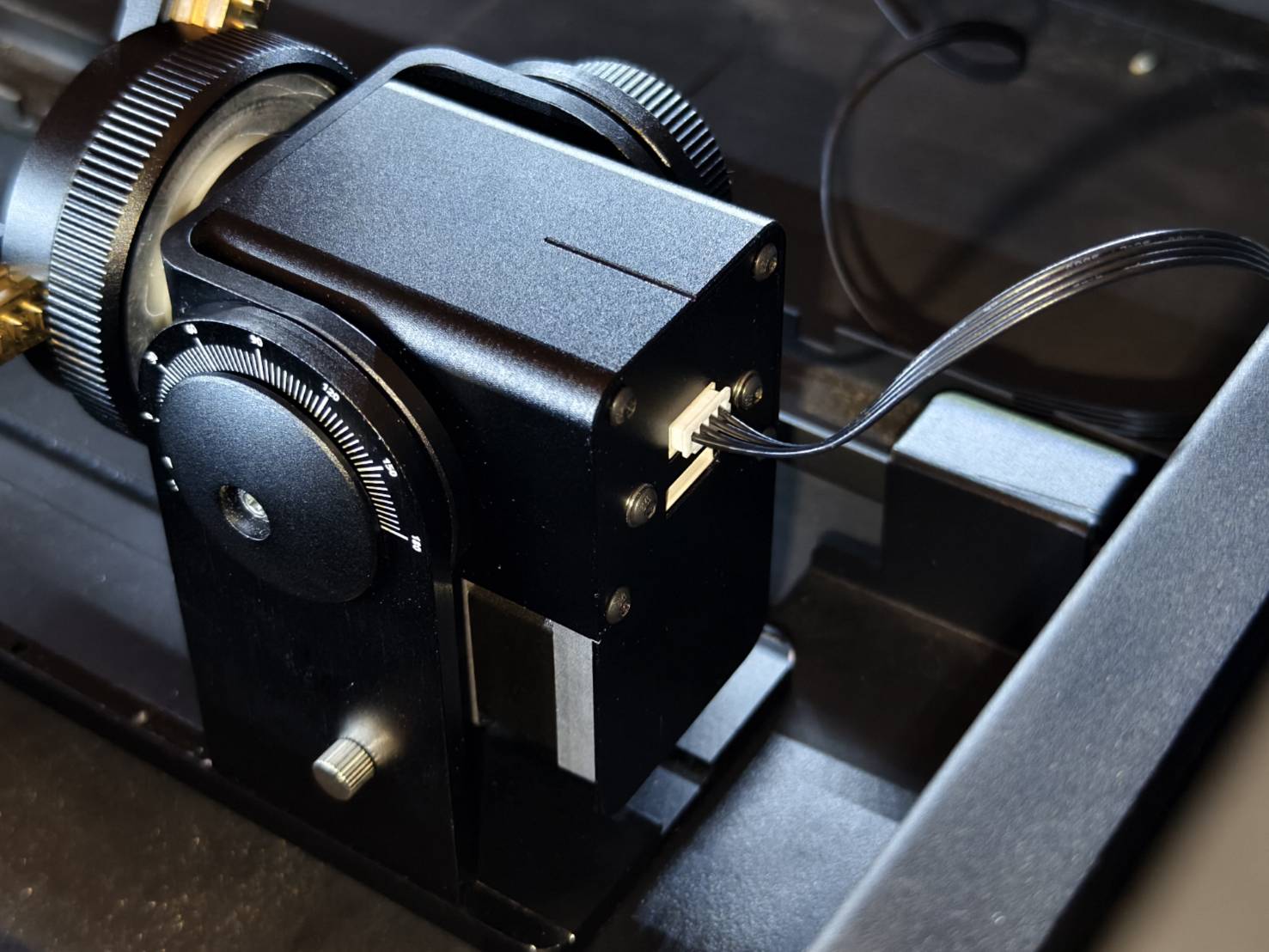

Col·loqueu el dispositiu rotatori Chuck amb les mordasses instal·lades als suports i connecteu el cable al dispositiu.

Pas 6

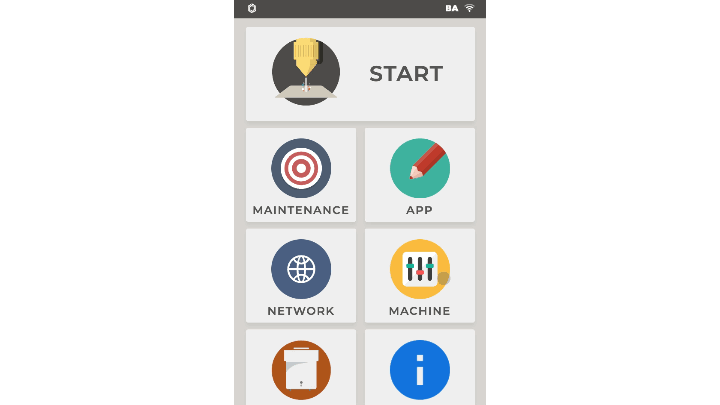

Engegueu la màquina i aneu a "Configuració del maquinari" per seleccionar la versió rotativa correcta.

Màquina >> Configuració del maquinari >> Configuració rotativa >> Chuck

Pas 7

Mesureu el diàmetre o la circumferència del vostre material i anoteu-lo per a un ús posterior.
(Es recomana utilitzar material de pràctica i prova per al primer ús.)

*Si el diàmetre del vostre material és inferior a 25 mm (circumferència: 78,5 mm), aneu al Pas 7.1.

Pas 7.1

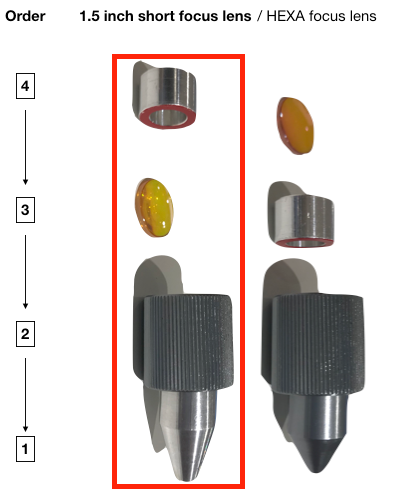

La posició de la lent d'enfocament s'ha de modificar per gravar materials més petits. (Diàmetre inferior a 25 mm, circumferència 78,5 mm)

Per defecte, la lent es troba a la part superior i s'ha de canviar a la part inferior, tal com es mostra encerclat a continuació.

Consulteu el vídeo següent per canviar la posició de la lent d'enfocament.

Pas 8

Subjecteu el material amb el rotatori i anivelleu-lo.
(Consulteu la Guia del mandrí rotatori per subjectar diferents formes.)

Pas 9

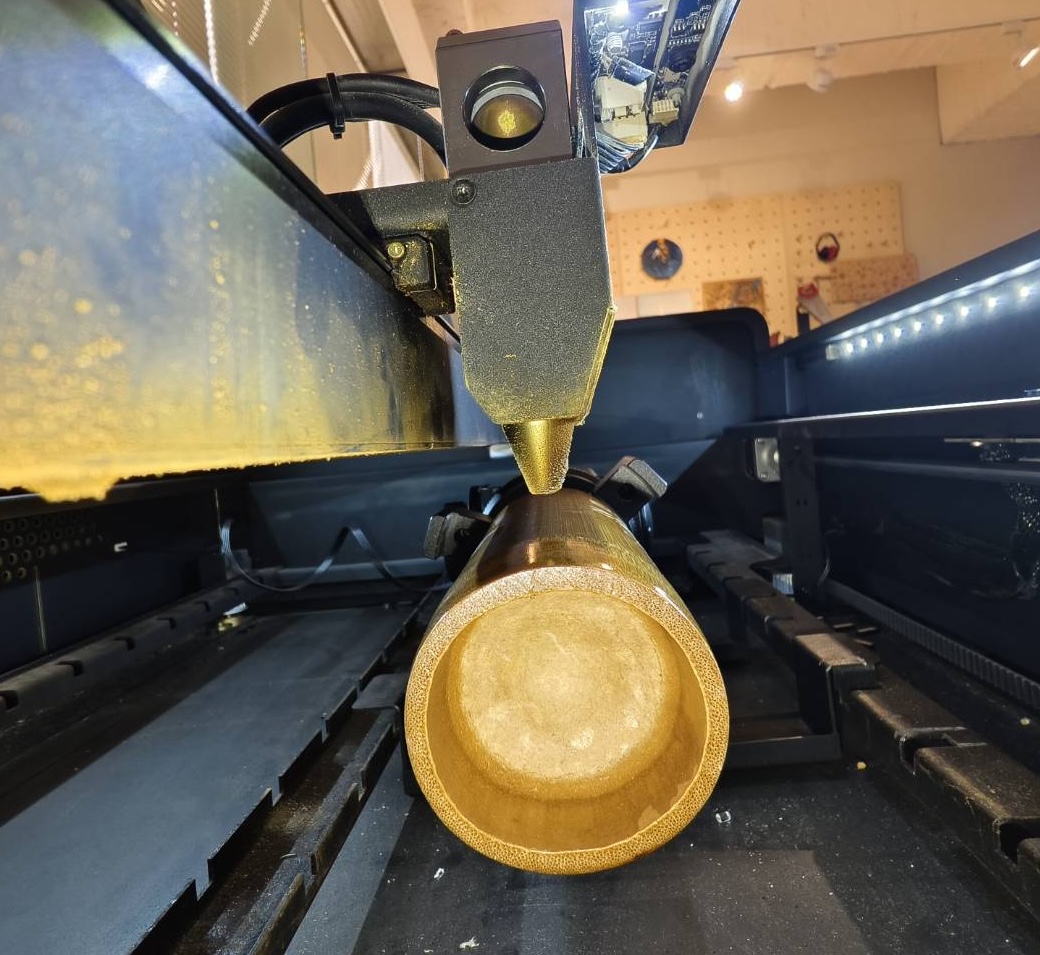

Realitzeu l'autoenfocament per a materials amb diàmetre superior a 25 mm (circumferència: 78,5 mm).
*Si el diàmetre del vostre material és inferior a 25 mm (circumferència: 78,5 mm), aneu al Pas 9.1.
(L'autoenfocament no estarà disponible per a materials més petits.)

Passos:

Abaixeu el llit si cal.
Apropeu la sonda d'enfocament a la superfície del material.
Eleveu el llit per comprovar si la sonda pot tocar la superfície.
Realitza l'enfocament automàtic fent doble clic al botó "AF".

Vídeo:

Pas 9.1

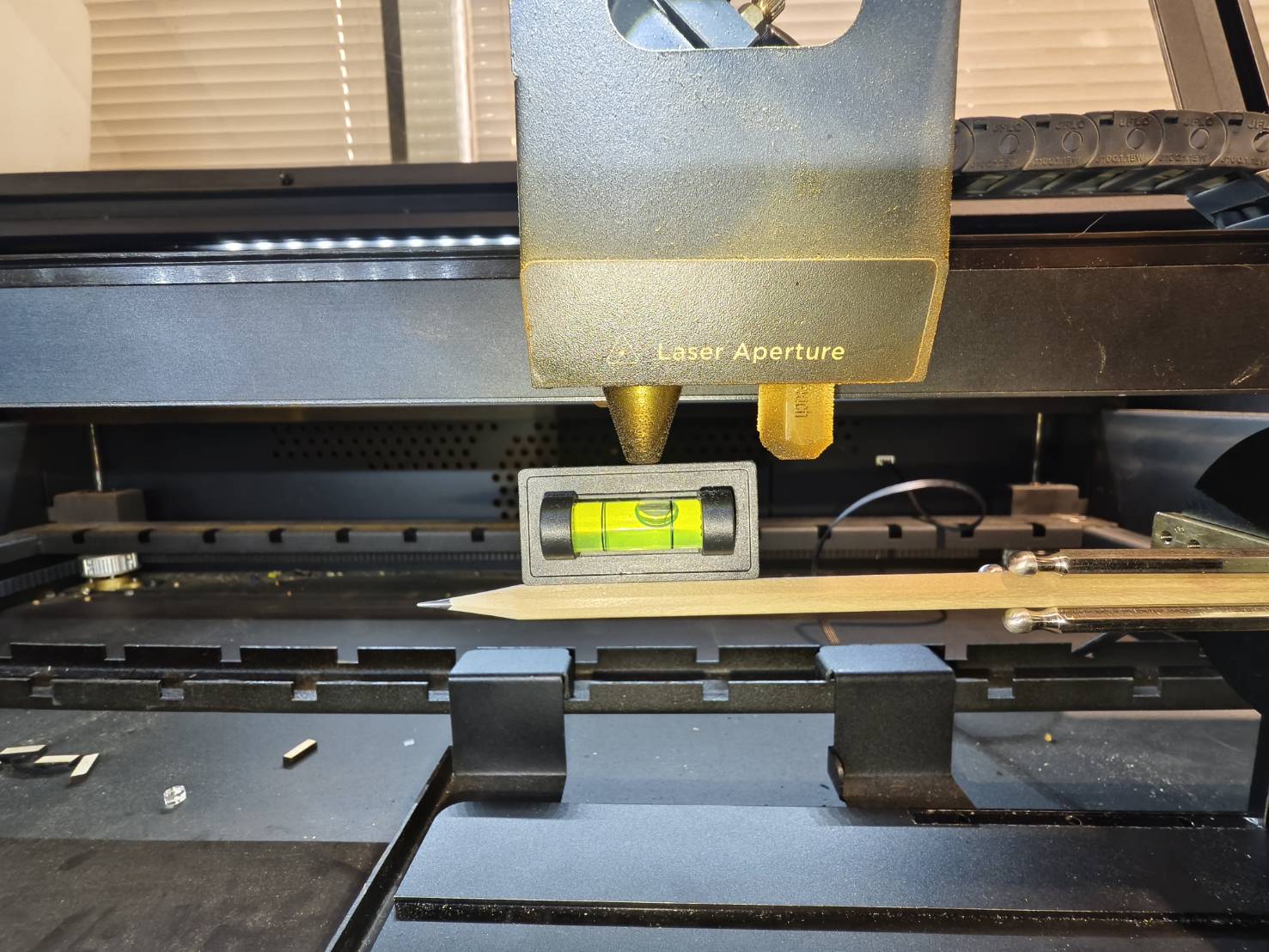

Realitza l'enfocament manual amb el mini anivellador que ve amb el mandrí rotatori.

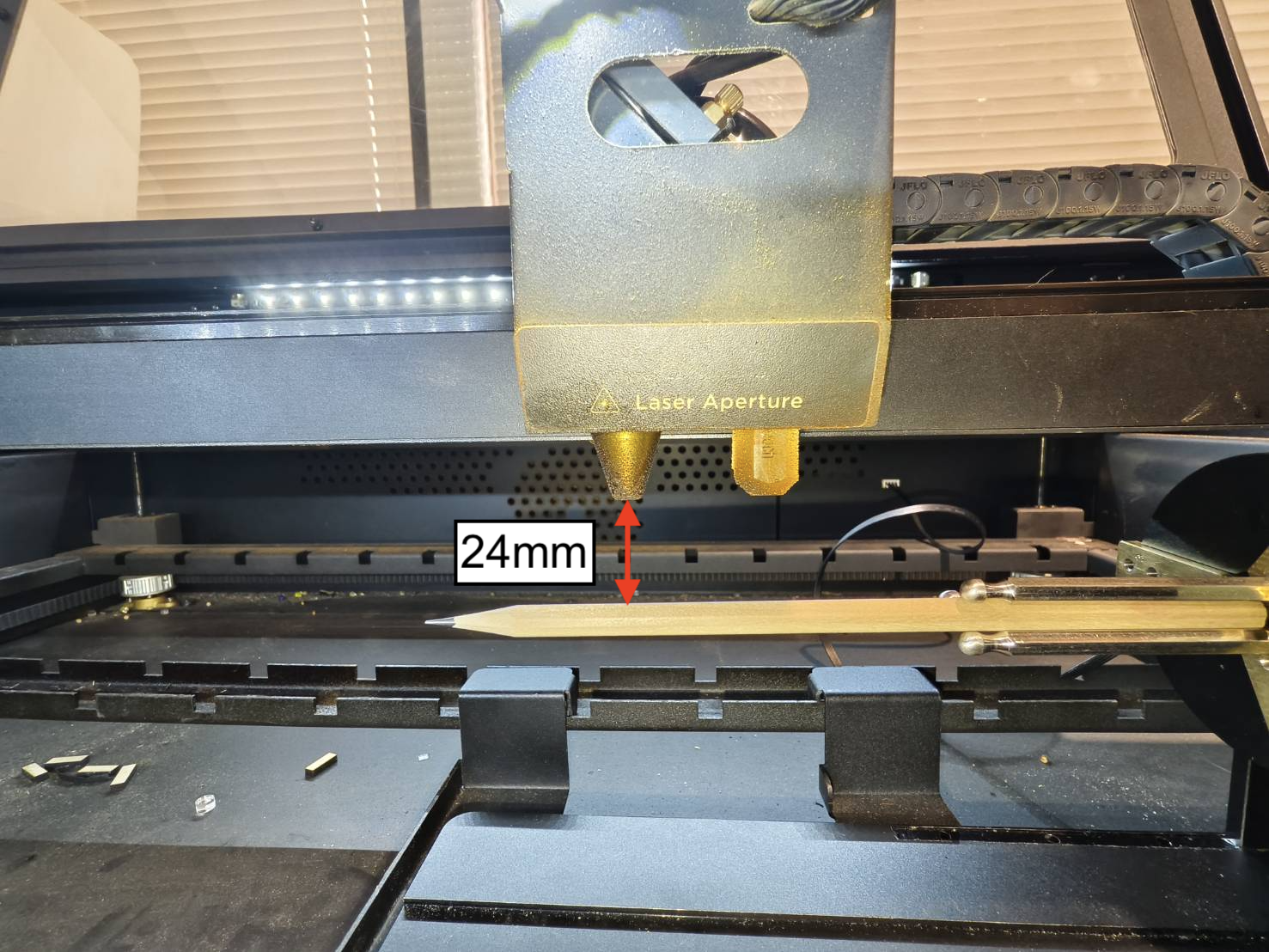

Com que la lent s'ha reposicionat al pas 7.1, la distància entre la punta del broquet i la superfície ara ha de ser de 24 mm.

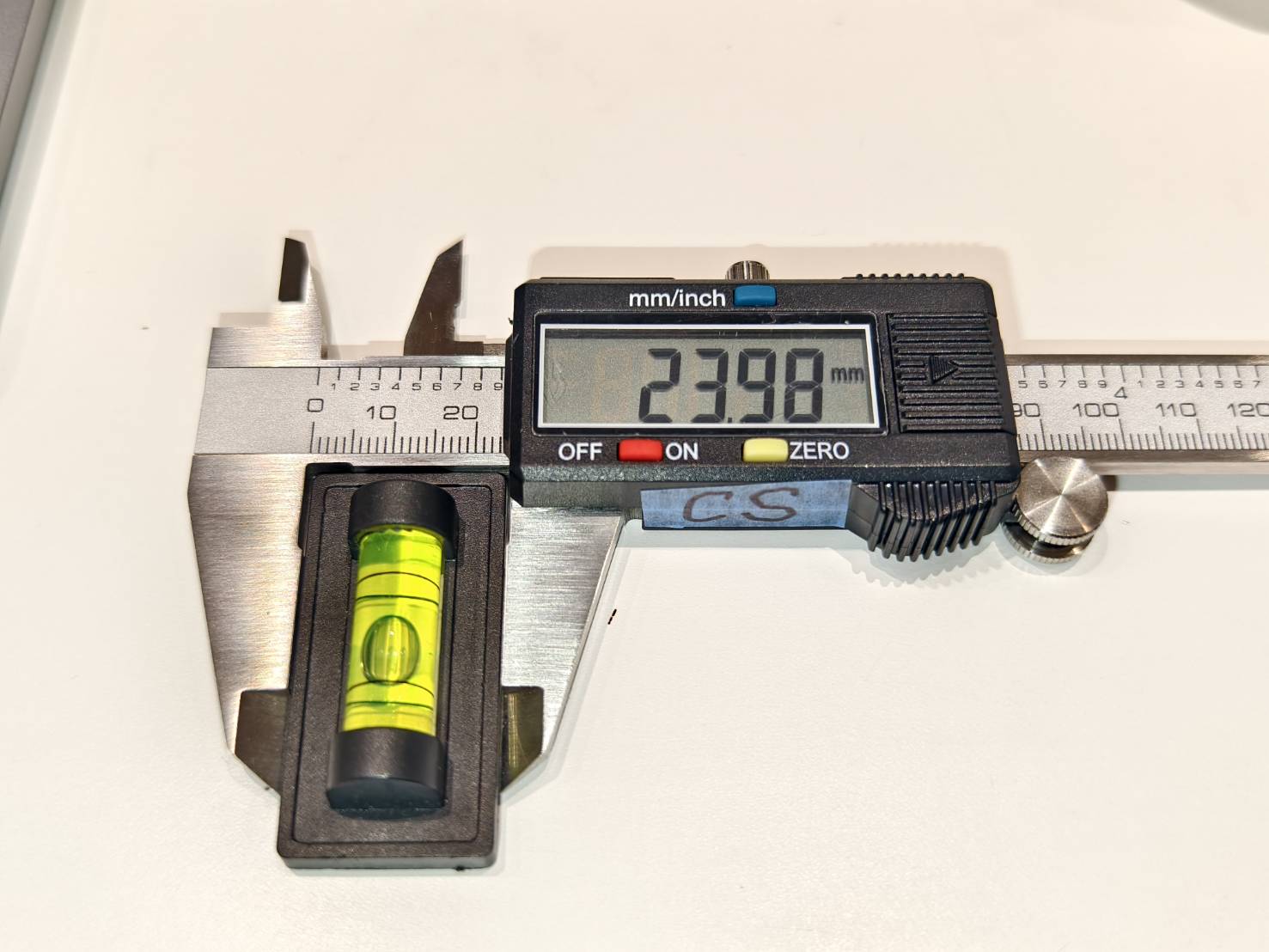

L'amplada del mini anivellador és d'aproximadament 24 mm.
Per tant, col·loca el mini anivellador sobre la superfície del material i eleva la plataforma fins que l'anivellador toqui la punta del broquet.

Pas 10

Mou la punta del broquet al centre de l'àrea que vols gravar.

Pas 11

Inicia el Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Pas 12

Ves a "Configuració del document" i fes els canvis següents:

1. Canvia l'Àrea de treball a "HEXA".

2. Canvia l'opció Començar des de a "Posició actual".

3. Per a l'Origen del treball, selecciona "Centre".

4. Activa la funció Rotativa.

5. Pel que fa al Mirall, has d'activar la funció de mirall si el teu rotatori està invertit.
Si no està invertit, deixa-la desactivada.
(Només disponible per a Ador.)

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 13

Aneu a "Configuració del rotatiu" i feu els canvis.

1.
Assegureu-vos que la funció rotativa estigui activada.

2.
Seleccioneu Chuck com a tipus.

3.
Introduïu la mida del vostre material mesurada en Pas 7.
(Podeu introduir qualsevol dels valors i el programari calcularà automàticament l'altre.)

4.
Heu d'activar la funció de mirall si el vostre rotatiu està invertit.
Si no està invertit, deixa-la desactivada.
(Només disponible per a Ador.)

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 14

Creeu un objecte de gravat o importeu-ne un de propi.

Screenshot 2024-09-26 at 12.23.35 PM.png

Depenent del vostre disseny, normalment es girarà 90 graus per coincidir amb l'orientació del material.

Pas 15

Després de configurar el vostre disseny, moveu el centre del disseny a la línia blava.

Pas 16

Utilitza la funció "Marc en execució" per veure la trajectòria del gravat.

Selecciona "Emmarcament" per veure el quadre delimitador del disseny o fitxer.
Després de fer clic a "Iniciar", el capçal làser començarà a moure's, i la trajectòria de moviment indicarà l'àrea de gravat per a aquesta tasca.
El punt d'inici és la posició actual del broquet làser.
La seva trajectòria dependrà de l'"Origen de la tasca" seleccionat a Pas 12. Quan se selecciona el centre, el punt d'inici s'establirà al centre del disseny. El centre s'utilitza normalment per a treballs rotatius.
Pots moure el capçal làser per canviar l'àrea de gravat fins que la posició sigui acceptable.

Pas 17

Un cop hagis confirmat la posició de gravat, estableix els paràmetres correctes de velocitat i potència segons el teu material.

Pas 18

Tanca la porta i inicia la tasca.

Pas 19

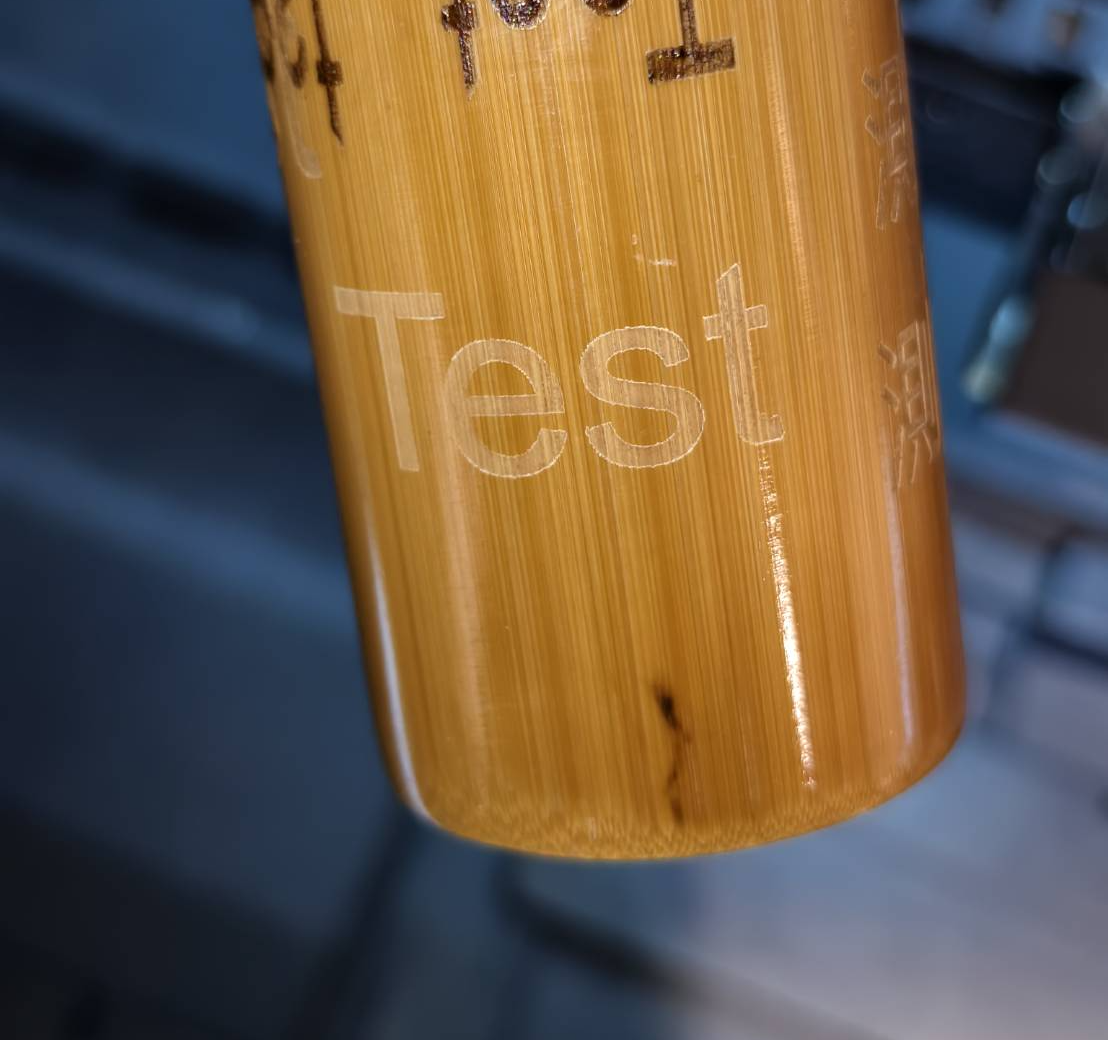

Comprova el resultat.
