Cable pont LightBurn - Mòdul rotatori HEXA 2.0

Abans de començar

Instal·leu el Mòdul Rotatori 2.0

Per instal·lar el Mòdul Rotatori 2.0, seguiu aquest article.

Nota: Apagueu la màquina abans d'instal·lar el Rotatori.

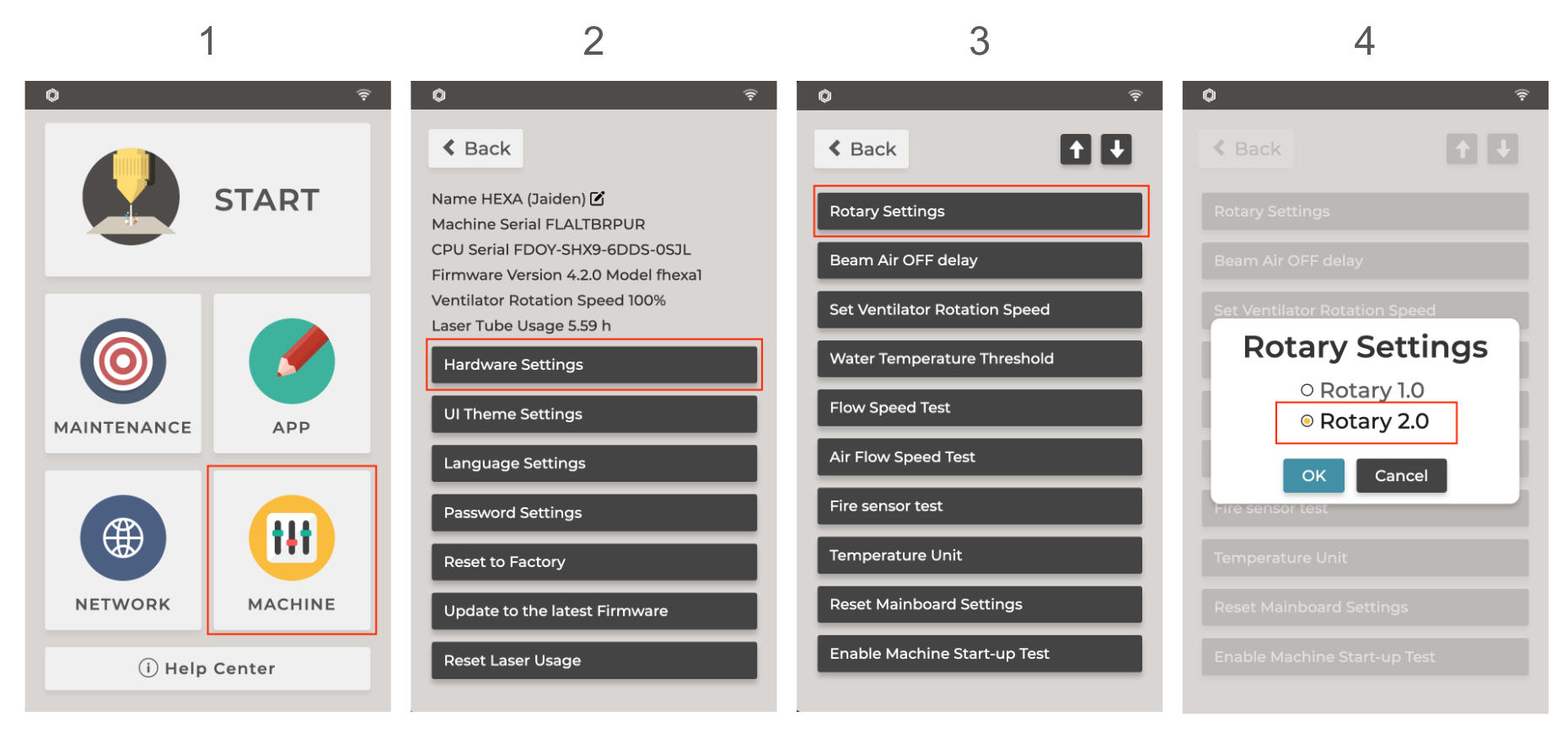

Abans de començar, assegureu-vos que la configuració del Rotatori a l'HEXA sigui correcta.

Configuració de LightBurn

1. Importeu el fitxer de configuració i connecteu l'ordinador a la màquina amb el Cable Pont LightBurn. Consulteu Cable Pont LightBurn - HEXA per a més detalls.

2. Obriu LightBurn i feu clic a "Dispositius" a la pestanya Làser . ➡️ Activeu "Mostrar l'activació del rotatori a la finestra principal" a la finestra de Configuració que apareix, i feu clic a 'D'acord'.

3. Activeu 'Habilitar rotatori' al panell lateral dret.

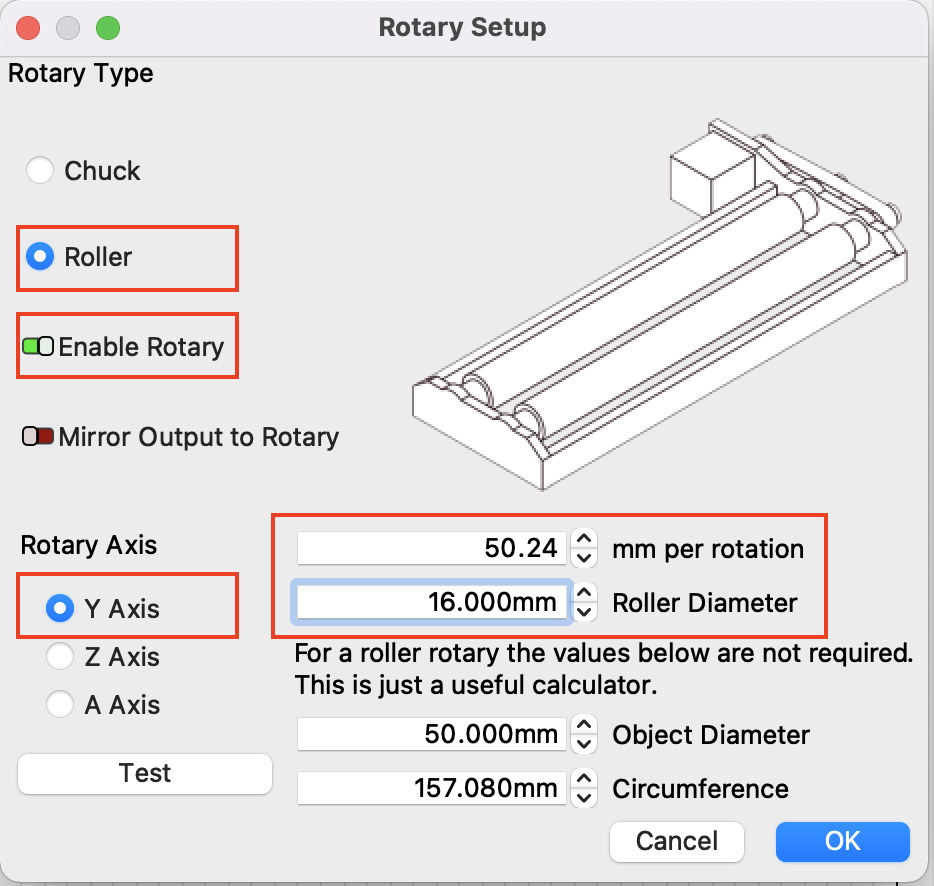

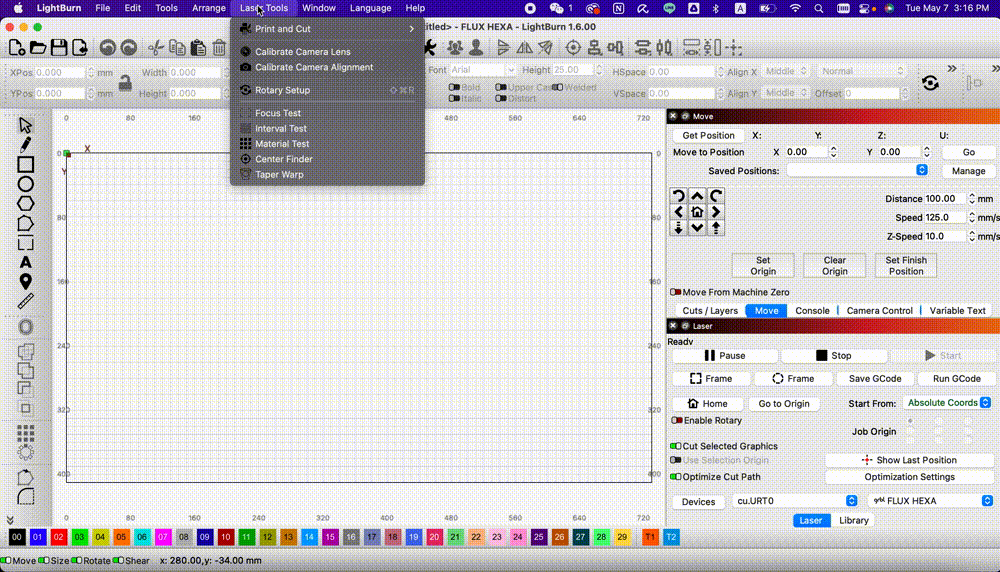

4. Seleccioneu 'Làser Tools' ➡️ 'Configuració rotativa'. Després, configureu els paràmetres del Mòdul Rotatori de la manera següent i feu clic a 'D'acord'.

Iniciar operació

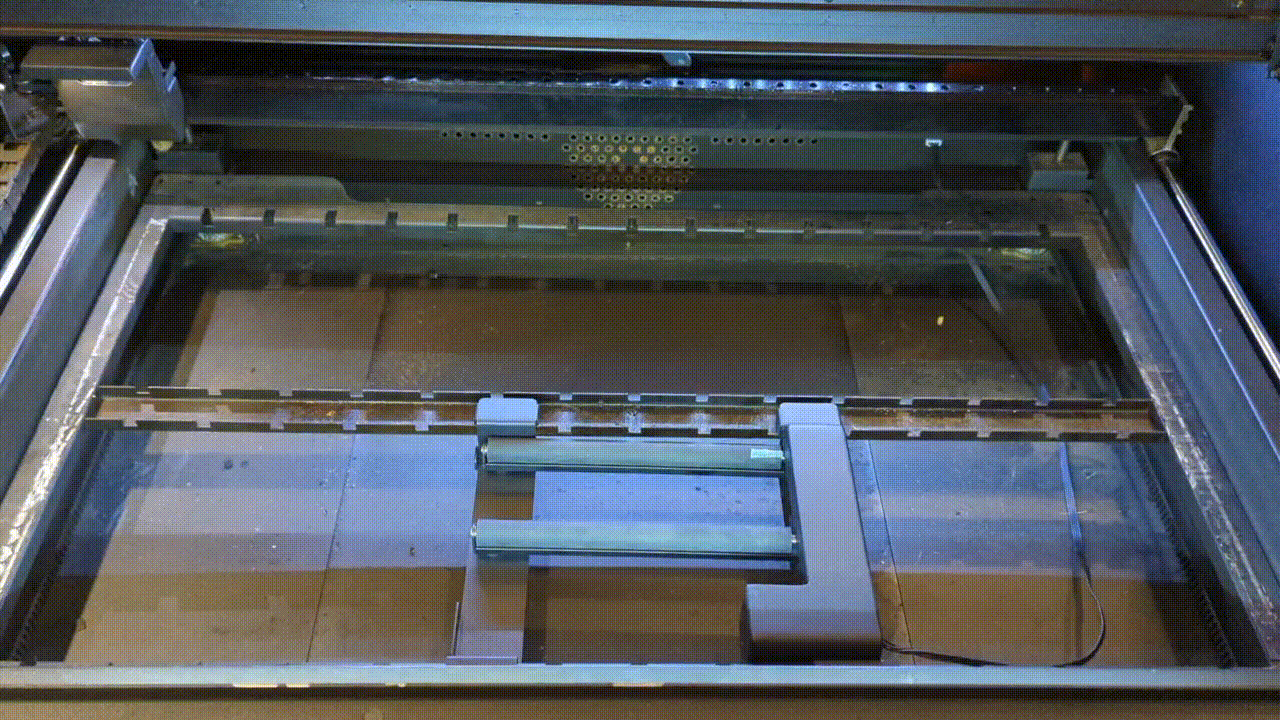

1. Col·loqueu el material dins de la màquina

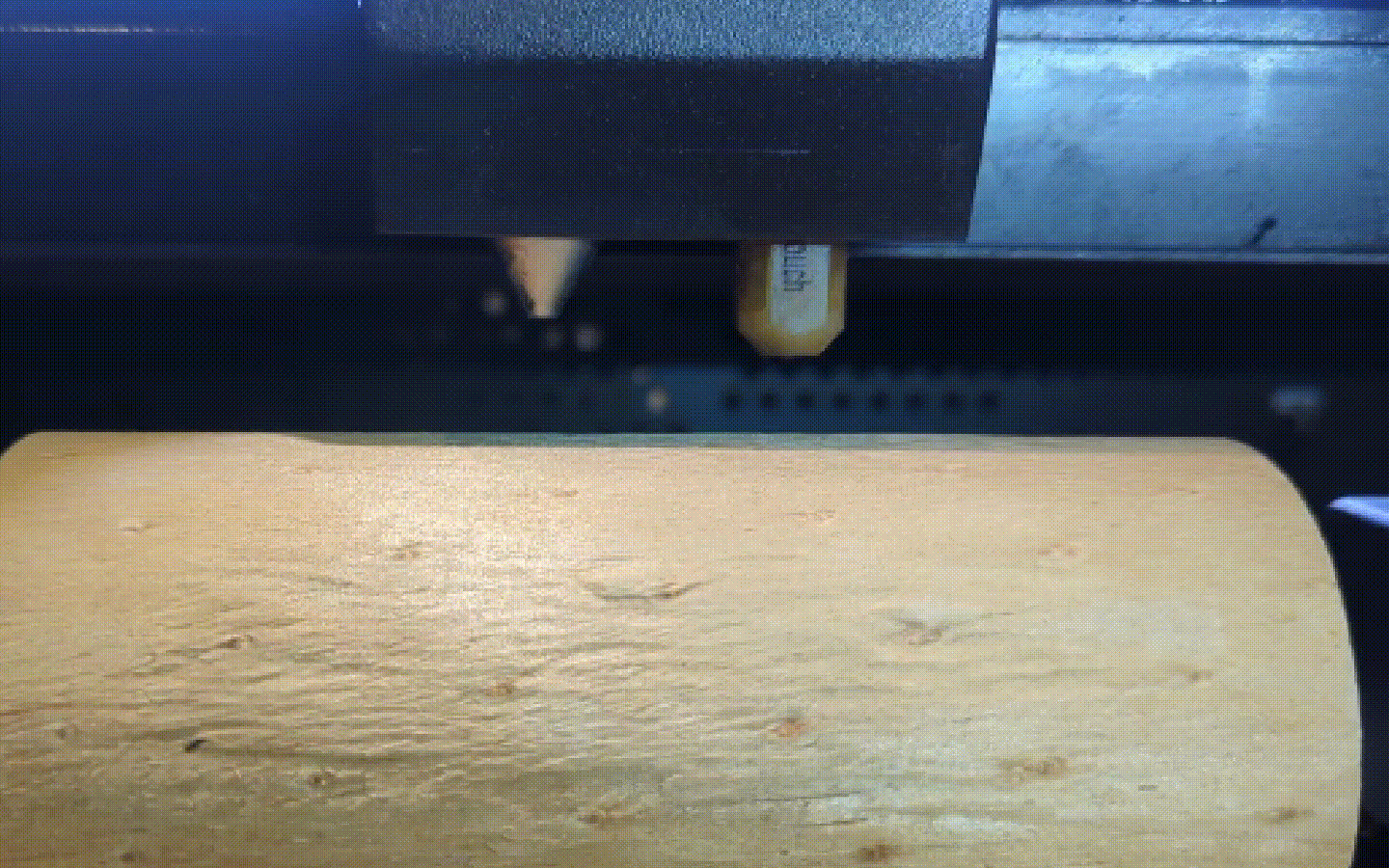

2. Enfocament

- Feu clic al botó 'Aturar' al panell 'Làser' per alliberar el motor.

- Moveu el capçal làser sobre el material.

- Premeu dues vegades el botó "AF" per iniciar l'enfocament automàtic.

(Assegureu-vos que la distància estigui correctament ajustada abans de cada operació de gravat o tall.)

3. Importeu un fitxer a LightBurn

Feu clic a la icona superior per importar el fitxer, o arrossegueu-lo directament a l'àrea de treball.

4. Configureu els paràmetres de gravat

Feu clic a l'objecte de la capa i configureu els paràmetres a la cantonada inferior dreta de Cuts / Layers .

5. Activeu l'efecte "Sobreescaneig"

- Si la capa està configurada en el mode "Omplir, Omplir + Línia, Imatge, Omplir amb desplaçament" , us recomanem que activeu la funció "Sobreescaneig" .

- Feu doble clic a una capa per accedir a l' "Editor de configuració de tall". Activeu l'efecte de sobreescaneig i introduïu el percentatge.

Nota: La configuració dels paràmetres varia segons la velocitat i el material, consulteu la "Configuració recomanada per als paràmetres del material" al final d'aquest article.

6. Establiu la posició inicial

Seleccioneu 'Posició actual' a la llista desplegable de 'Començar des de' a la pestanya Làser .

Nota: Com que LightBurn no admet la funció de previsualització de la càmera per a l'alineació, es recomana configurar 'Començar des de' a 'Posició actual'.

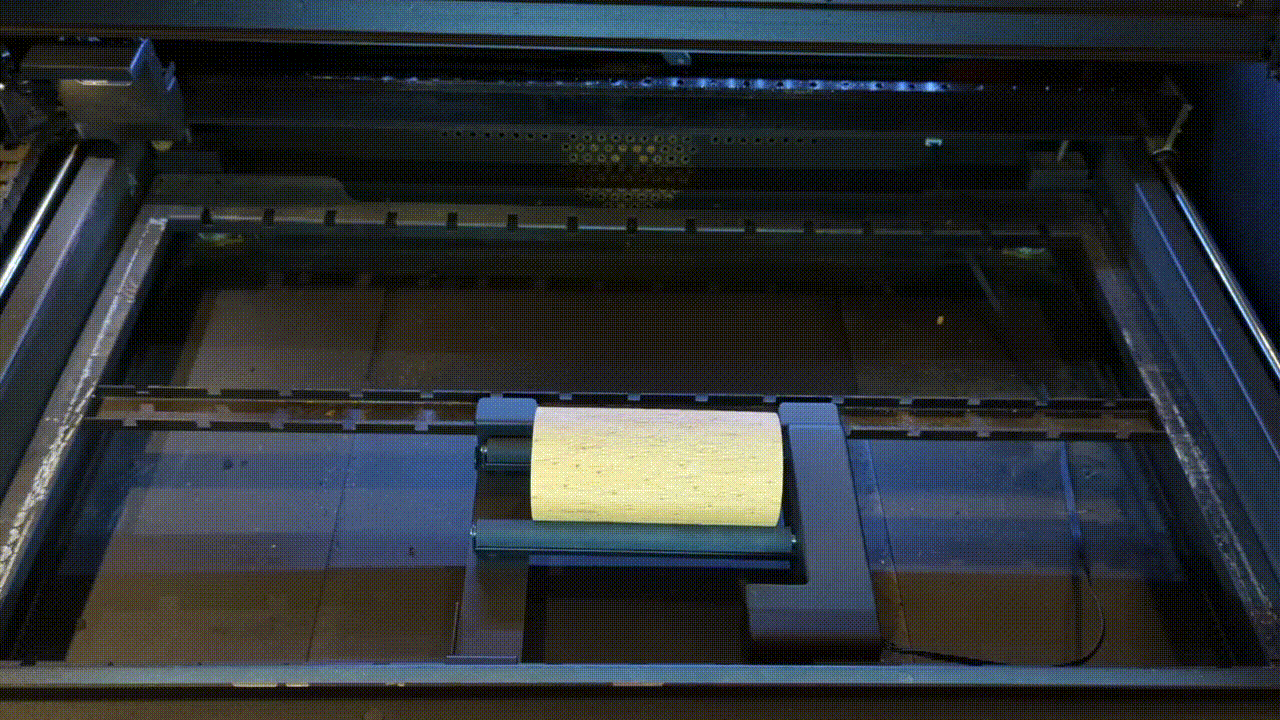

7. Moveu el capçal làser a la posició on voleu gravar.
- Feu clic al botó 'Aturar' al panell 'Làser' panell per alliberar el motor, després moveu el capçal làser a la posició on voleu gravar.

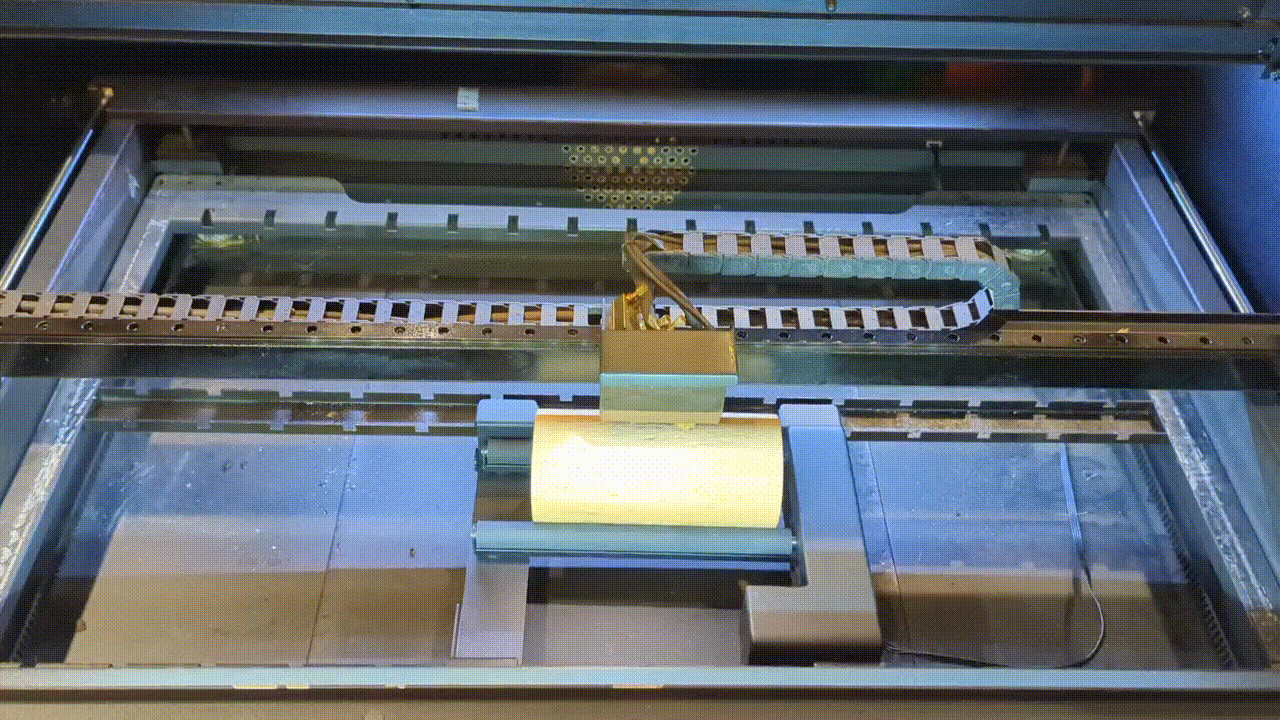

8. Tanqueu la porta

9. Envieu el fitxer
- Introduïu 'R1' a la 'Consola' finestra per activar el mode rotatori.

- Feu clic a 'Inicia' per enviar el fitxer.

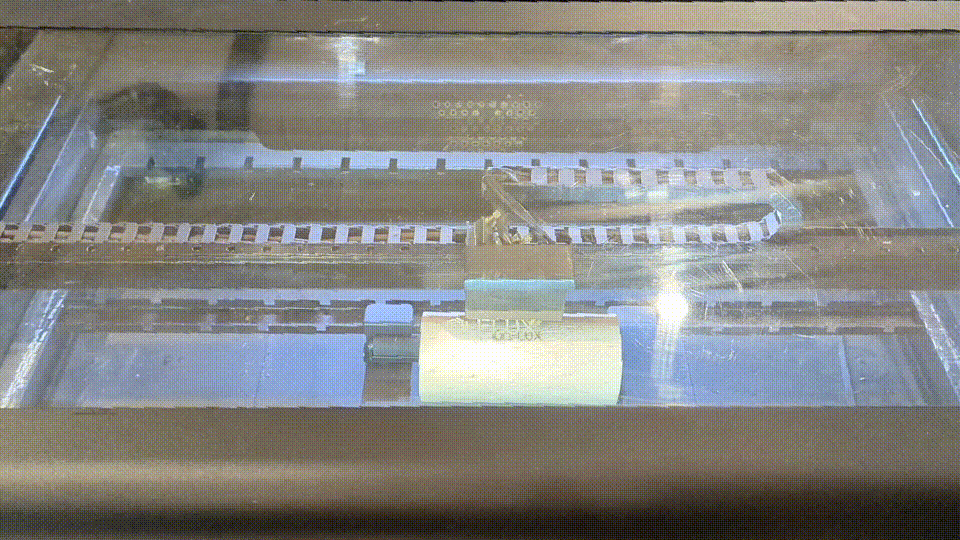

10. Gravat completat

Nota: Per gravar amb l'eix no rotatori després d'utilitzar l'eix rotatori, introduïu 'R0' al panell 'Consola' del costat dret per desactivar el mode d'eix rotatori abans de gravar. Aquesta operació només és necessària quan la tasca s'interromp o queda incompleta. No cal fer-la quan la tasca es completa en condicions normals.

___________________________________________________________________________________

Configuració recomanada dels paràmetres del material

HEXA
