Per utilitzar LightBurn per controlar HEXA, heu de descarregar la versió oficial del programari LightBurn. Com que LightBurn és un programari de tercers, FLUX no es pot fer responsable de cap pèrdua causada pel seu funcionament.

El firmware de HEXA ha passat per diverses proves, però encara és possible que algunes funcions del programari LightBurn no siguin compatibles amb la màquina. Si es produeixen errors a causa d'incompatibilitat, seguiu les instruccions de l'enllaç següent per informar adequadament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contactar amb el servei d'atenció al client]

Abans de començar

1. Actualitzeu el firmware a la versió 4.2.1 o superior.

- Seleccioneu l'opció "MACHINE → Update to l'opció latest Firmware" al panell de HEXA.
- També podeu actualitzar el firmware mitjançant Beam Studio
Descarregueu el firmware des del lloc web oficial. Després, feu clic a "Machine→ Update Firmware". A continuació, actualitzeu el firmware de la màquina a la versió seleccionada escollint el fitxer de firmware a l'ordinador.

2. Descarregueu aquest fitxer de configuració: HEXA_Preset

Nota: El fitxer de configuració que proporcionem conté la configuració de GCode ivelocitat de transmissiós. Si no feu servir el fitxer de configuració, configureu-ho per separat a "Configuració del dispositiu". (Consulteu aquest article per a més detalls)

Configuració de LightBurn

Per descarregar LightBurn, feu clic aquí.

1. Obriu LightBurn i feu clic a "Dispositius" a la pestanya Làser .

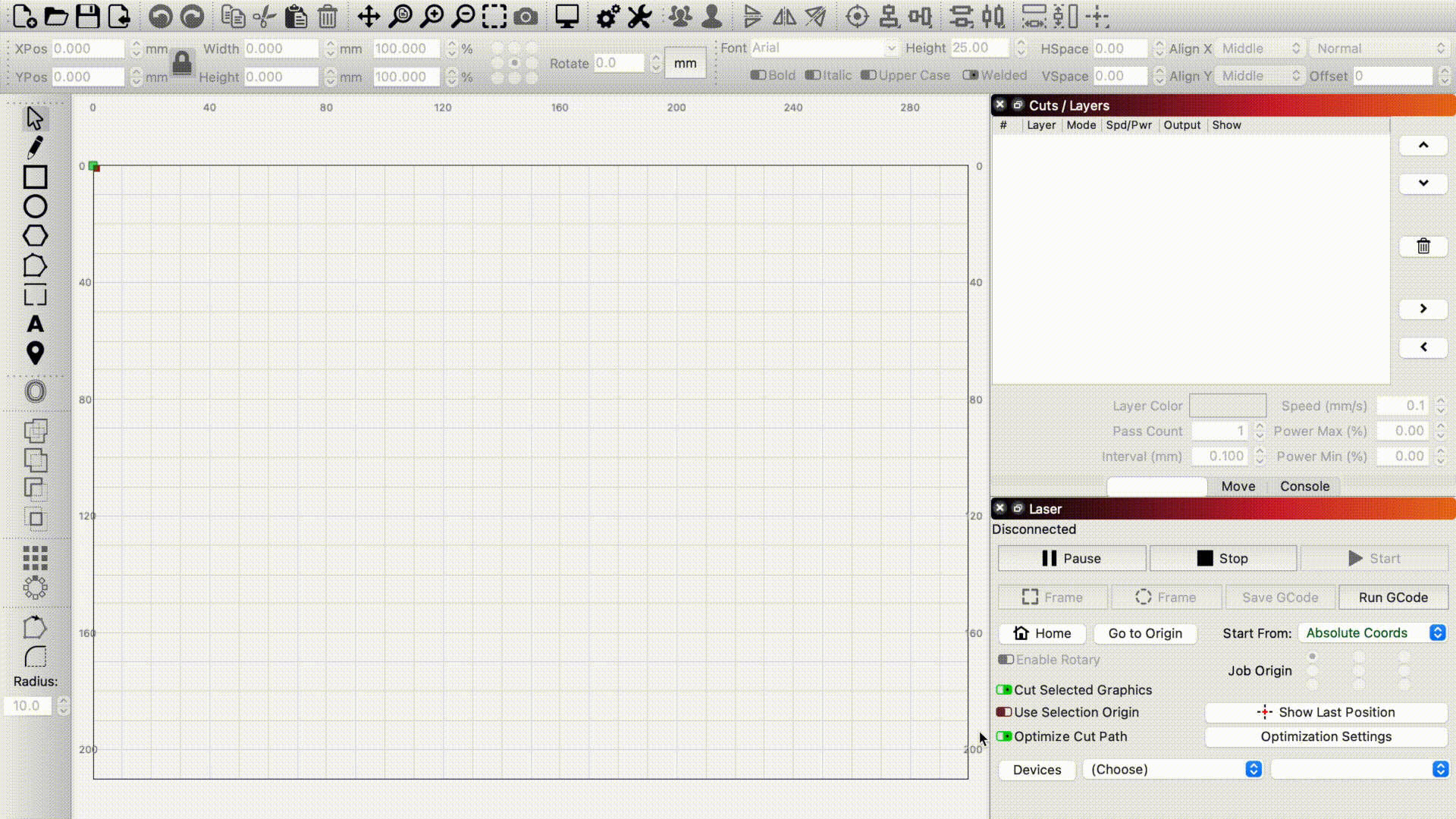

2. Feu clic a "Importar" per importar el fitxer HEXA_Preset que heu descarregat.

3. La següent informació del dispositiu es mostrarà un cop s'hagi importat correctament el fitxer.

Connecteu l'ordinador a la màquina amb el cable pont LightBurn.

1. Connecteu el cable LightBurn al port USB situat al lateral de la màquina.

（La icona USB apareixerà a la cantonada superior dreta del panell de la màquina per indicar que s'ha establert una connexió correcta.)

2. Inseriu l'altre extrem del cable pont LightBurn a l'ordinador.

3. Seleccioneu el nom del port USB correcte. Si trieu el port incorrecte, la connexió fallarà. És possible que hàgiu de provar diferents ports. Si la connexió és correcta, la següent informació apareixerà a la pestanya Consola.

Prova de posició d'origen

Si l'ordinador està connectat correctament a la màquina, aquesta començarà a posicionar-se automàticament. Si no, feu clic al botó d'origen per comprovar si la funció de posicionament funciona.

Iniciar operació

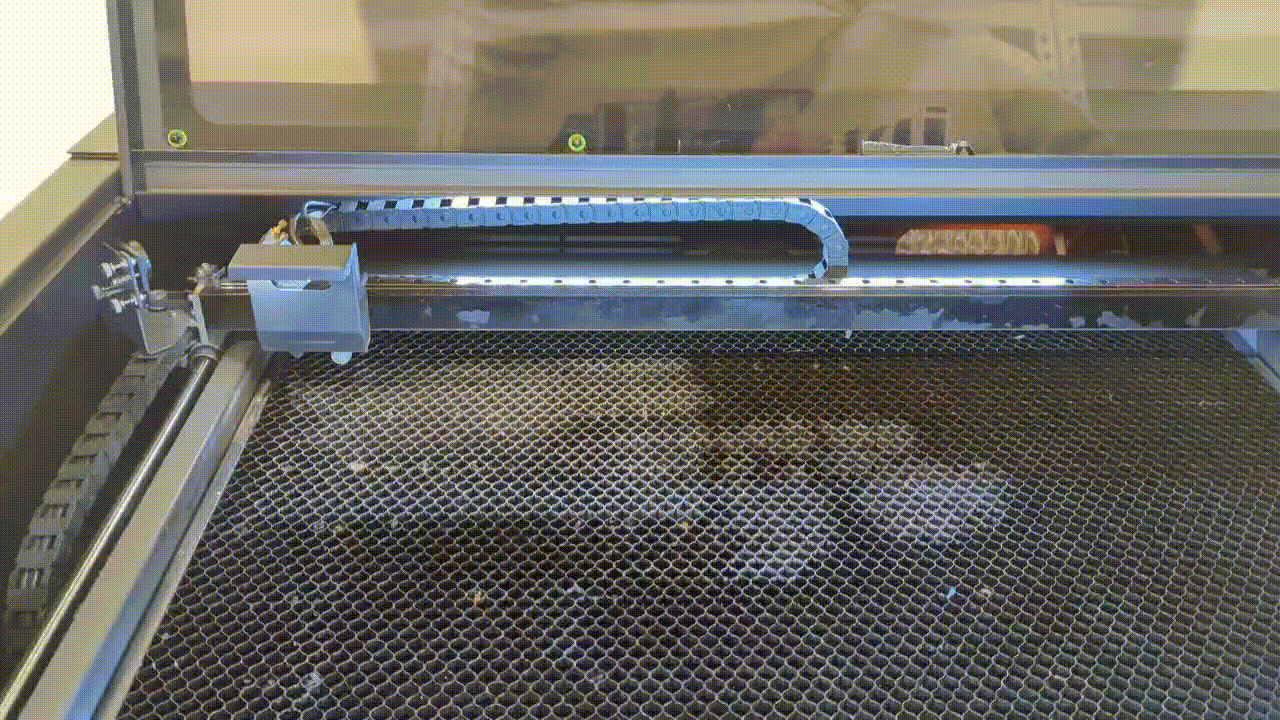

1. Col·loqueu el material dins la màquina

2. Enfocament

- Feu clic al botó "Aturar" del panell "Làser" per alliberar el motor.

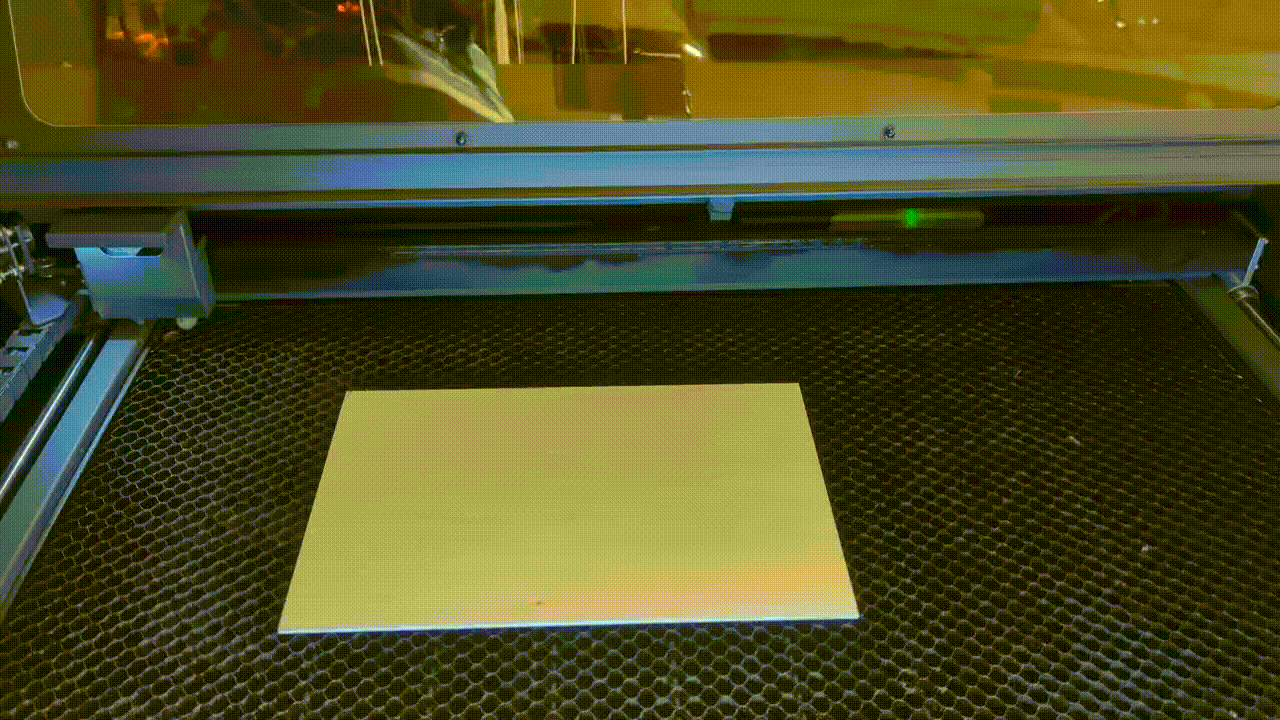

- Moveu el capçal làser sobre el material.

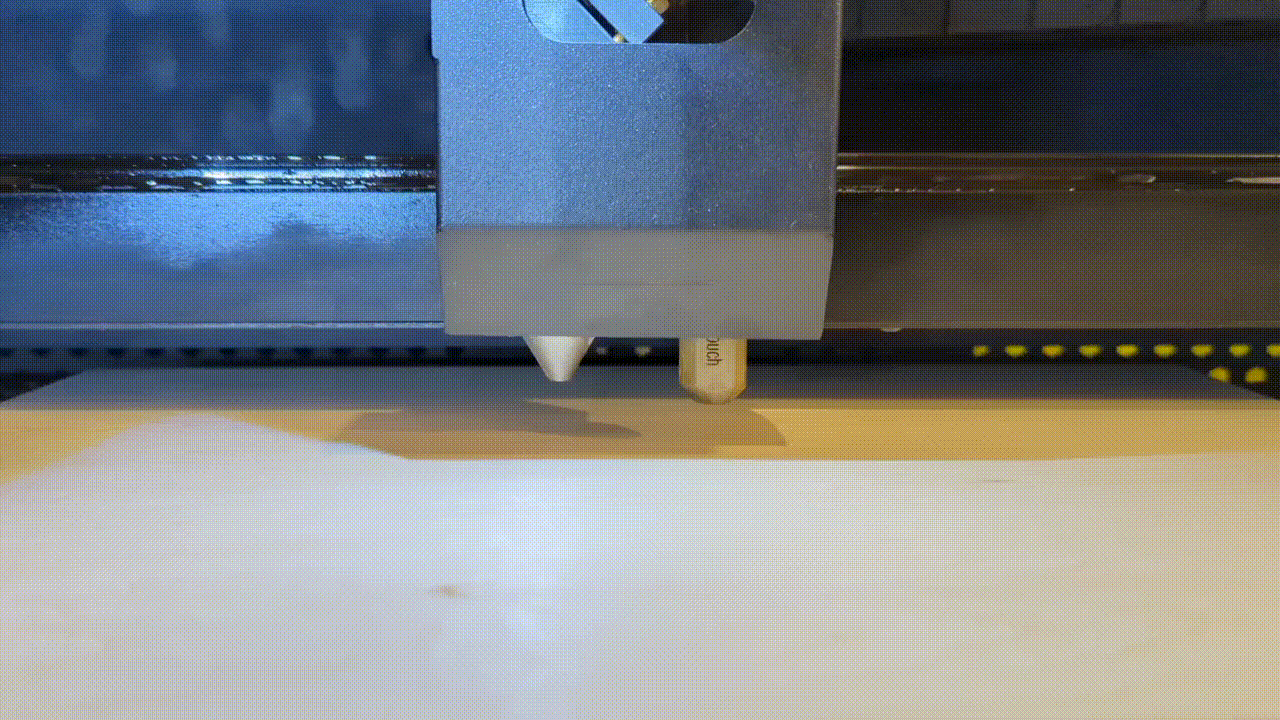

- Premeu el botó "AF" dues vegades per iniciar l'autoenfocament.

(Assegureu-vos que la distància d'enfocament estigui correctament configurada abans de cada operació de gravat o tall.)

Avís: Assegureu-vos que la màquina alliberi automàticament el motor en un termini de 3 minuts des del control de LightBurn. Si el motor es manté bloquejat durant molt de temps, podria malmetre la màquina. (Feu clic al botó "Aturar" del panell "Làser" panell per alliberar el motor)

3. Importeu un fitxer a LightBurn

Feu clic a la icona de dalt perimportar el fitxer, o arrossegueu i deixeu anar el fitxer directament a l'àrea de treball.

4. Configureu els paràmetres

Feu clic a un patró o capa i configureu els paràmetres a la cantonada inferior dreta de Talls/Capes .

5. Activeu l'efecte "Sobreescaneig"

- Si la capa està configurada en mode "Omplir, Omplir + línia, Imatge o Omplir amb desplaçament" , us suggerim obrir la funció "Sobreescaneig" .

- Feu doble clic a una capa per accedir a l' "Editor de configuració de tall". Activeu l'efecte de sobreescaneig i introduïu el percentatge.

Avís:

• La configuració dels paràmetres varia per a cada velocitat i material. Consulteu la "Configuració recomanada per als paràmetres del material" al final d'aquest article.
• Després de perdre el motor, si heu mogut el capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar la tasca. Altrament, hi ha risc de col·lisió.

6. Establiu la posició d'inici

Seleccioneu "Coordenades absolutes" a la llista desplegable "Començar des de" a la pestanya Làser .

Avís: El funcionament de "Coordenades absolutes" és molt similar a Beam Studio, per això el recomanem especialment als usuaris amb experiència amb Beam Studio.

Coordenades absolutes

La finestra principal d'edició que veieu representa l'àrea de treball de la vostra màquina. Qualsevol cosa que col·loqueu en aquesta àrea es tallarà en el lloc corresponent de la vostra màquina.

7. Feu clic a "Inici" al panell Làser.

Després de perdre el motor, si heu mogut el capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar la tasca. Altrament, hi ha risc de col·lisió.

8. Seleccioneu el patró que voleu previsualitzar i feu clic a "Marc" per veure si el patró es gravarà a la posició esperada.

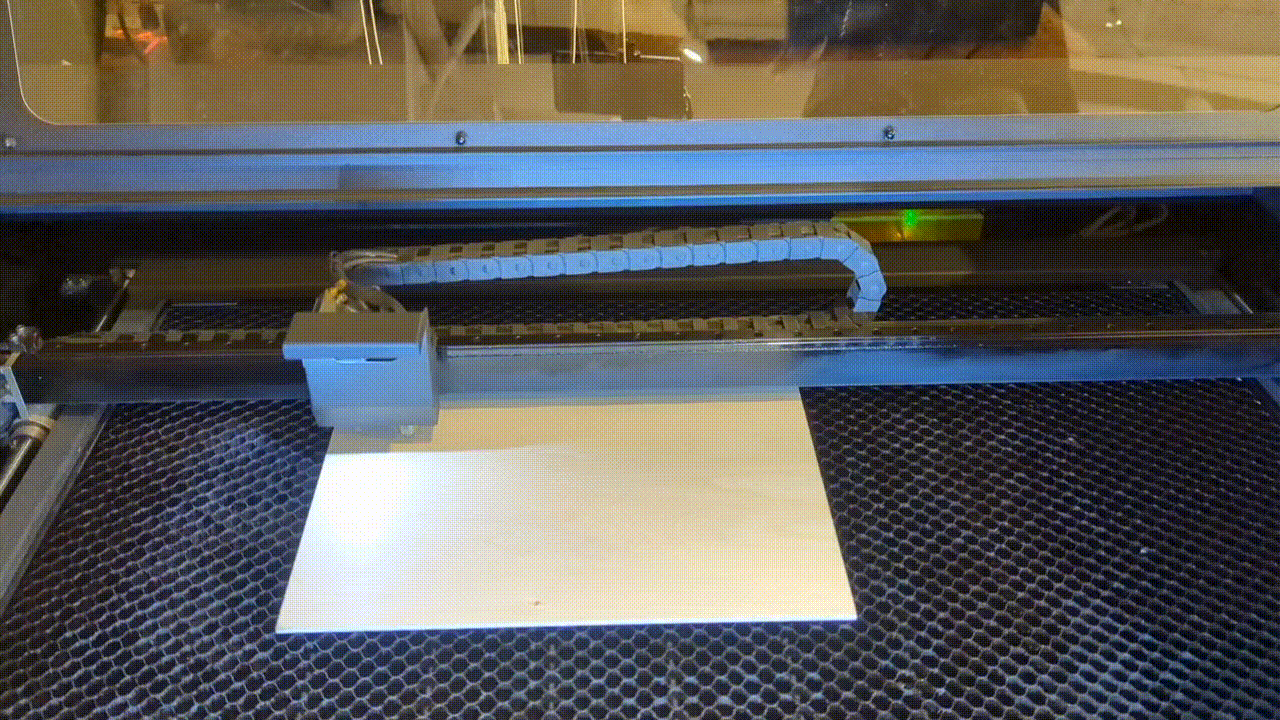

9. Tanqueu la porta

10. Feu clic a Inici i envieu el treball

Seleccioneu la imatge i feu clic al botó "Iniciar" a la pestanya Làser per enviar el treball.

Avís: Si desconnecteu el cable mentre s'executa el projecte, l'operació s'aturarà. Assegureu-vos que el cable estigui ben connectat durant l'execució del treball.

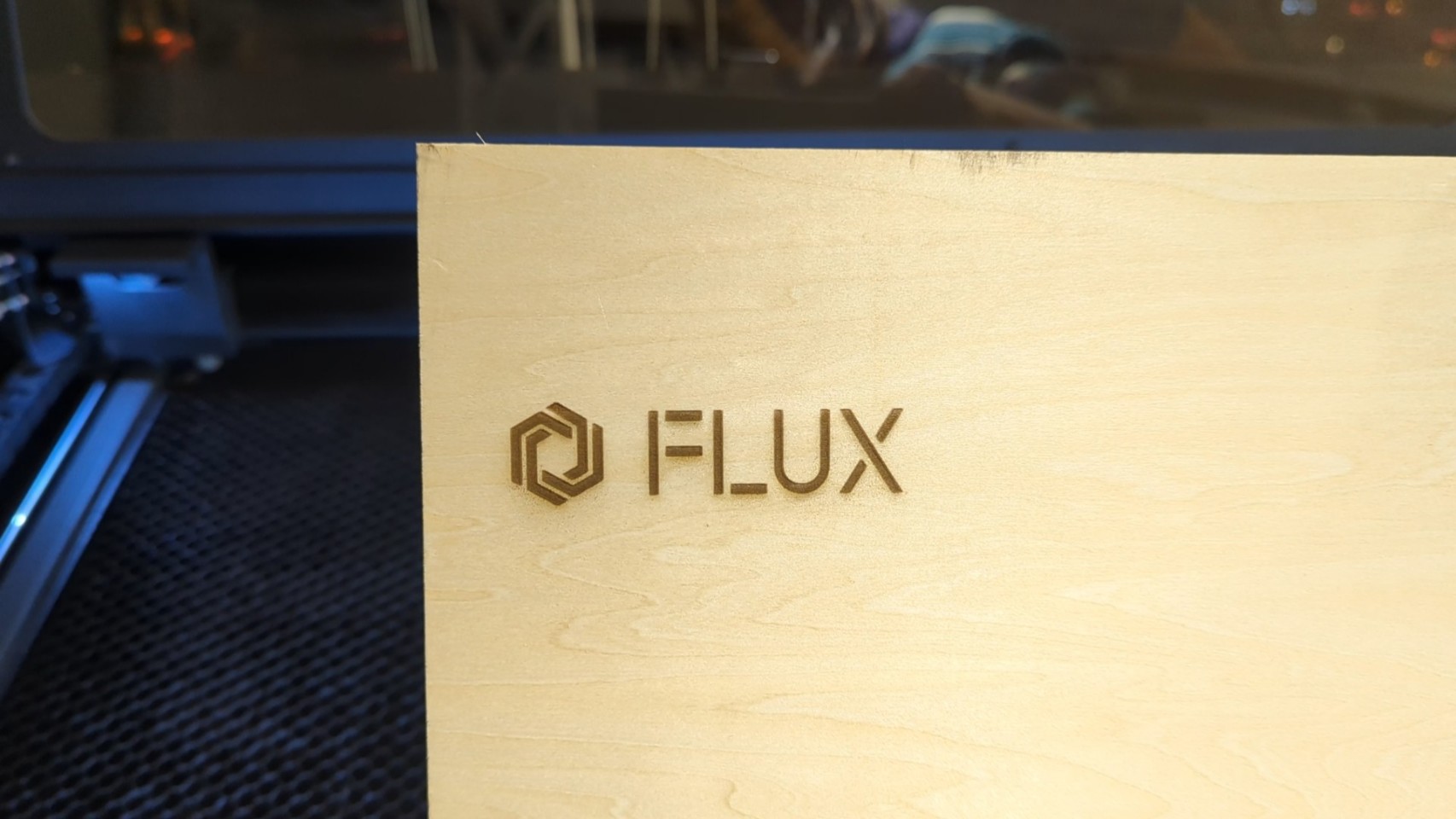

11. Resultats del gravat

Nota: Si el resultat del gravat és borrós, poc nítid o de color clar, comproveu si el capçal làser està enfocat correctament.

____________________________________________________________________________________

A més de les coordenades absolutes, hi ha altres opcions per indicar a LightBurn com col·locar el patró dins de l'àrea de treball de la vostra màquina.

Posició actual

El treball talla/grava segons la posició actual del capçal làser.

Origen del treball

Configuració "Origen del treball" indicarà a LightBurn com posicionar el treball en relació amb el làser.

(L'indicador verd "Origen del treball" que es mostra a la finestra principal d'edició es mourà quan canviïs la configuració.)

____________________________________________________________________________________

Configuracions recomanades per als paràmetres del material

HEXA

____________________________________________________________________________________

Gravat rotatori

Consulteu l'article següent segons la versió del mòdul rotatori.

Cable pont LightBurn - Mòdul rotatori HEXA 1.0

Cable pont LightBurn - Mòdul rotatori HEXA 2.0
