#904 Homing mislykkedes/Homing-problemer/Kan ikke udføre homing

FLUX Support Team
  • Opdateret

Beskrivelse

Bemærk venligst, at årsagerne til en #904-fejl kan variere. Problemet kan fortsætte efter at have fulgt nedenstående trin. Du kan dog stadig indsamle nyttige oplysninger for at hjælpe FLUX-teamet med at afklare problemet mere effektivt.



Mulige årsager:

  1. Systemfejl (Opdater firmwaren igen eller nulstil maskinen til fabriksindstillingerne).
  2. Hovedkortet/motherboardet fungerer ikke korrekt.
  3. Endestopkontakten fungerer ikke korrekt.
  4. Styreskinnerne er rustne eller beskadigede.
  5. X-aksens nivellering er ikke vogret.
  6. DriverIC'en fungerer ikke korrekt.
  7. Stepmotoren fungerer ikke korrekt.
  8. Plotterkortet fungerer ikke korrekt. (Mindre sogsynligt)
  9. Fladkablet fungerer ikke korrekt. (Mindre sogsynligt)



Trin 1 - Kontroller om laserhovedet sidder fysisk fast:

  • Sluk for maskinen og tag strømkablet ud.


  • Flyt manuelt laserhovedet mod alle fire hjørner.Step_1.gif

Fastslå resultatet og den næste hogling, der skal udføres:


Trin 1.1 - Smør skinnerne:

  • Se venligst vejledningen i linket nedenfor for at smøre skinnerne.
  • Efter smøring, prøv at bevæge laserhovedet igen og se, om det kan bevæge sig som i trin 1.

Fastslå resultatet og den næste hogling, der skal udføres:

  • Ja, det kan bevæges som vist i videoen i trin 1. >> Problem løst

Eksempler på billeder eller videoer til rapportering:

X-akse skinne:

Y-akse skinne - Venstre:

Y-akse skinne - Højre




Trin 2 - Udeluk muligheden for firmwareproblemer:

Mislykket firmwareinstallation kan forårsage homing-fejl, og nulstilling til fabriksindstillinger kan effektivt eliminere muligheden for firmwareproblemer.

  • Først skal du nulstille til fabriksindstillinger (Hovedside > Maskine > Næste side > Nulstil til fabrik > Ja)
  • Følg derefter trinene i linket om Sådan opdaterer du maskinens firmware og sørg for, at den er opdateret til den nyeste version.

  • Prøv at udføre homing igen, når opdateringen er fuldført.


Fastslå resultatet og den næste hogling, der skal udføres:

  • Ja, i udfører homing korrekt efter ovenstående trin >> Problemet er løst.
  • Nej, homing-problemet fortsætter efter ovenstående trin >> Gå til Trin 3



Trin 3 - Kontrollér hovedkortets signaler

Der er fire orange LED-indikatorer på hovedkortet, som repræsenterer forskellige dele af maskinen.

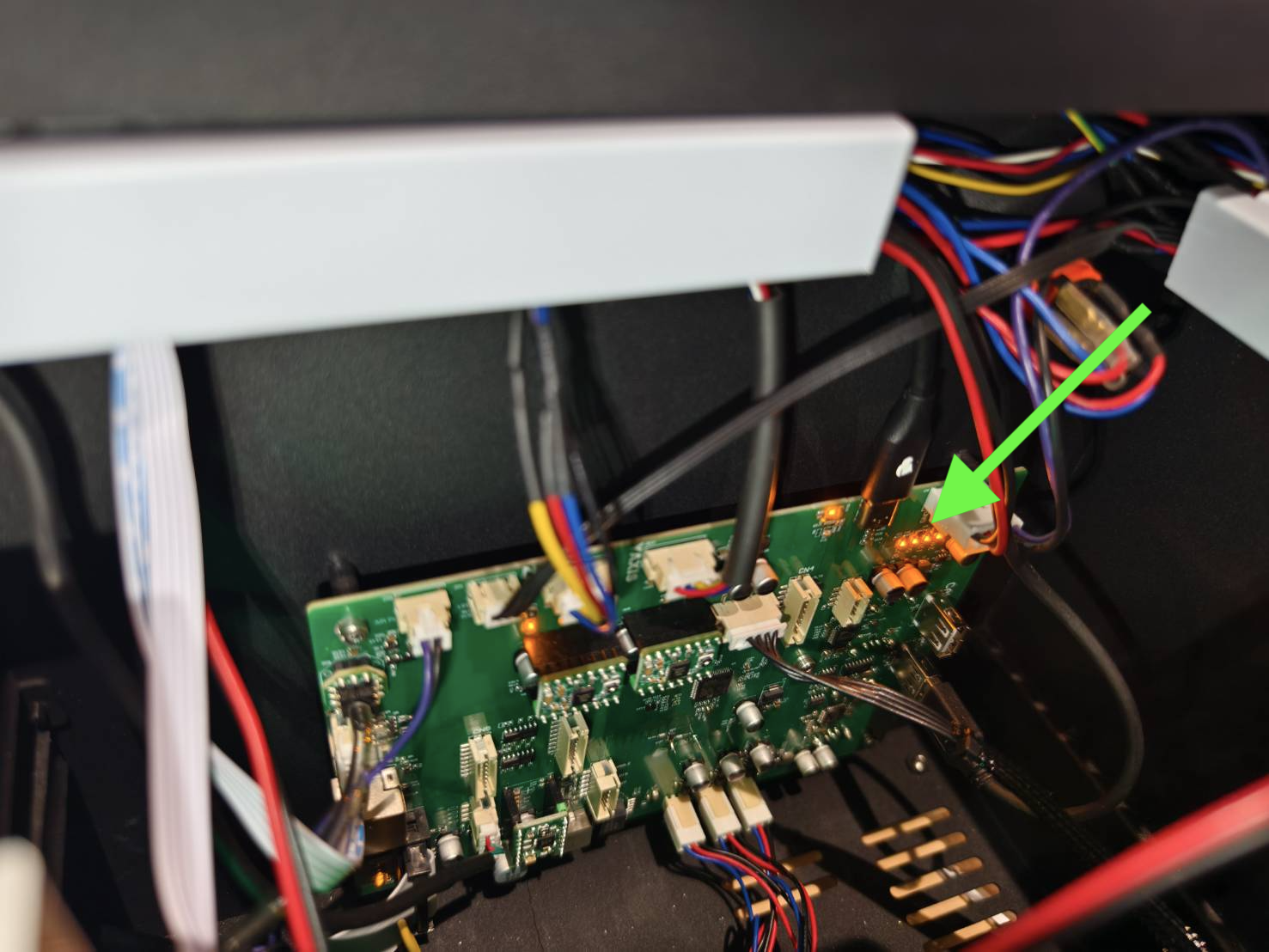

  • For at finde indikatorerne skal du åbne sidepanelet for at se maskinens indre.

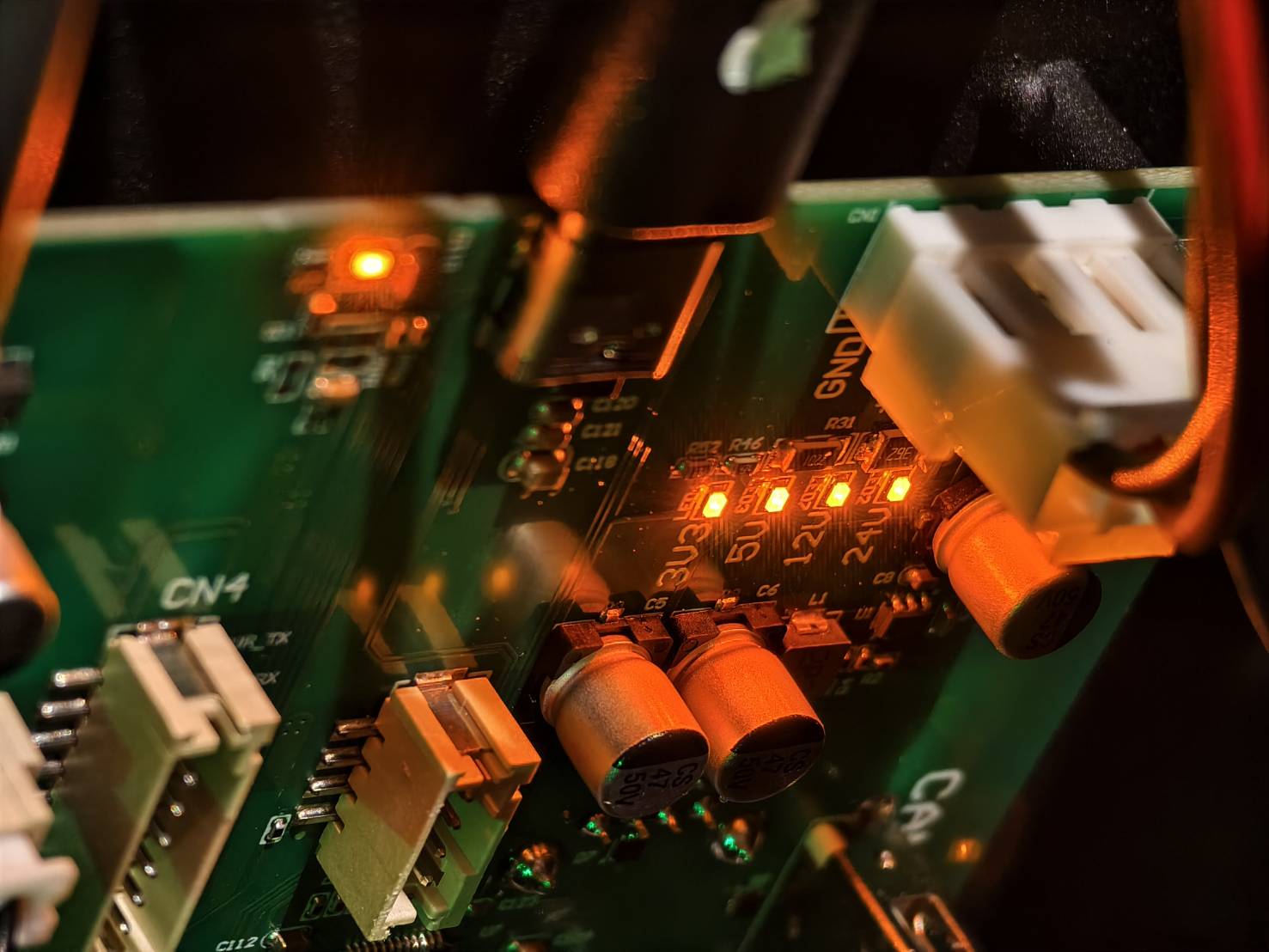

  • Du vil se de fire indikatorer. Se venligst billederne nedenfor. Indikatorerne viser status for forskellige strømforsyninger. (3,3V, 5V, 12V, 24V)

Fastslå resultatet og den næste hogling, der skal udføres:

  • Alle indikatorer forbliver tændt, og ingen af dem blinker >> Gå til Trin 4
  • En eller flere indikatorer er slukket eller blinker >> Optag en video af homing-fejlen og de fire indikatorer >> Kontakt kundesupport for at rapportere problemet
  • Mulig årsag:
    1. Hovedkortet er defekt og skal udskiftes.
    2. Laser-strømforsyningen er defekt og skal udskiftes.
    3. DC-kablet er beskadiget og skal udskiftes.



Trin 4 - Kontrollér endestopkontakterne

En endestopkontakt bruges til at stoppe laserhovedet, når det når yderpositionen.

Endestopkontakten kan være defekt, hvilket kan føre til homing-problemer. Dette kan resultere i, at laserhovedet ikke stopper eller stopper for tidligt.

Se venligst videoen nedenfor for at kontrollere, om dine endestopkontakt-ikoner reagerer korrekt, når de aktiveres.

▵Aktiveret = ikonet lukker
▵Ikke aktiveret = ikonet åbner

Kontrol af X- og Y-endestopkontakter


Fastslå resultatet og den næste hogling, der skal udføres:

  • Både X-aksen og Y-aksen fungerer korrekt som vist i videoen >> Gå til Trin 5
  • En eller begge fungerer ikke >> Optag en video, der viser dit problem (Videoeksempel) og gå til Kontakt kundesupport
    • Pulige årsager:
      1. Hovedkortet er defekt
      2. Endestopkontakten er defekt
      3. Plotterkortet er defekt (Mindre sogsynligt)
      4. Fladkablet er defekt (mindre sogsynligt)



Trin 5 - Kontrollér, om autofokusfunktionen fungerer korrekt

Udfør autofokus og se, om det virker.


Klik på AF-knappen for at se, om den fungerer korrekt.

Fastslå resultatet og den næste hogling, der skal udføres:

  • Ja, autofokusfunktionen fungerer korrekt >> Trin 6
  • Nej, autofokusfunktionen fungerer ikke korrekt >> Optag en video af situationen med henvisning til videoen ovenfor og Kontakt kundesupport.
    • Pulige årsager:
      1. Hovedkortet er defekt og skal udskiftes.
      2. DriverIC'en(e) er defekte og skal udskiftes.
      3. Laserens strømforsyning er defekt og skal udskiftes (mindre sogsynligt).



Trin 6 - Ombyt Y-aksens og Z-aksens DriverIC'er:

DriverIC er en komponent på hovedkortet/motherboardet, som bruges til at styre motoren for at få laserhovedet til at bevæge sig i forskellige retninger. I dette trin skal vi teste, om homing-problemet skyldes DriverIC'en.

  1. Sluk for maskinen.
  2. Åbn maskinens sidepanel som vist i Trin 3.
  3. Frakobl DriverIC'en på Z-aksen.
    (Hvis dit hovedkort ikke er det samme som i videoen, henvises du til diagrammet.)
  4. Frakobl DriverIC'en på Y-aksen. Se venligst diagrammet.
    (Hvis dit hovedkort ikke er det samme som i videoen, henvises du til diagrammet.)
  5. Ombyt begge DriverIC'er og sørg for, at retningen er den samme som vist i diagrammetmet.
    (Sæt Z's i den ogen akses plads og omvendt)


  6. Tænd for maskinen og prøv homing og autofokus.



Fastslå resultatet og den næste hogling, der skal udføres:

  • Homing og autofokus fungerer nu korrekt >> Problem løst.
  • Homing fungerer stadig ikke >> Trin 7



Trin 7 - Kontrollér X-aksens niveau:

  • Se linket nedenfor for vejledning i at teste og justere X-aksens niveau.
    Sørg for, at remskiven/hjulet ikke sidder løst, som vist i slutningen af videoen.
    5-14 Justering af X-aksens niveau

Fastslå resultatet og den næste hogling, der skal udføres:

  • Maskinen kan nu udføre homing efter justeringen >> Problem løst
  • Det er parallelt, men Y-aksen fejler i homing >> Gå til Trin 8
  • Det er parallelt, men X-aksen fejler i homing >> Optag en video, der viser dit problem (Videoeksempel) og kontakt kundesupport
  • Pulige årsager:
    1. Hovedkortet er defekt
    2. Motoren er defekt
    3. Driver-IC'en er defekt



Trin 8 - Træk i sølvstykket og metalpladen på sensoren

  • Endestoppets udløsende sølvmetal, som er markeret med rødt, kan blive løst over tid, hvilket påvirker endestoppets følsomhed til at udløse. Dette sker normalt med Y-aksens endestop.
    Step

  • Her er en hurtig løsning.
    Træk venligst i sølvstykket og metalpladen for at øge sensorens følsomhed.

Fastslå resultatet og den næste hogling, der skal udføres:

  • Maskinen kan nu køre hjem efter at have trukket i metalstykket og pladen >>
    Problem løst
  • Homing mislykkes stadig >> Trin 9



Trin 9 - Tilføjelse af skum for at udløse Y-aksens endestop:

  • Endestopkontaktens aktiverende metaldel, som er markeret med rødt, kan løsne sig over tid, hvilket vil påvirke endestopkontaktens følsomhed. Dette sker typisk med Y-aksens endestopkontakt.
    Step

  • Her er en hurtig løsning. Tilføj venligst et stykke skum til X-aksemotoren som vist på billedet nedenfor.
    Step

Fastslå resultatet og den næste hogling, der skal udføres:

  • Maskinen kan nu udføre homing efter tilføjelse af skummet >> Problem løst
  • Homing mislykkes stadig >> Optag en video, der viser dit problem (Videoeksempel) og kontakt kundesupport
  • Pulige årsager:
    1. Hovedkortet er defekt
    2. Motoren er defekt
    3. Driver-IC'en er defekt



Kontakt kundeservice

  • Følg venligst instruktionerne i linket nedenfor for at rapportere problemet korrekt til din lokale forhogler eller FLUX-support. [Kontakt kundeservice]

De indsamlede oplysninger, såsom fotos eller videoer, der viser din maskines problem beskrevet i denne artikel, skal deles med forhogleren eller FLUX-support.



#Slut
