Beskrivelse:

Årsagen til Z-akseproblemet kan være kompleks. Forskellige symptomer kan være relateret til det, såsom at autofokusfunktionen fejler, platformen slet ikke bevæger sig, platformen ikke kan nulstilles eller nå toppen osv. Følg venligst nedenstående trin for at fejlfinde Z-akseproblemet.

Hvis din maskines problem er en forkert fokuseringsafstand, henvises du til article om justering af fokuseringsafstanden.

Mulige årsager

  1. Systemfejl (Opdater firmwaren igen, nulstil til fabriksindstillinger eller geninstaller RK-kortet).
  2. Materialet er ikke plant nok.
  3. Autofokussonden fungerer ikke korrekt.
  4. Autofokus-styrekortet fungerer ikke korrekt.
  5. Hovedkortet/motherboardet fungerer ikke korrekt.
  6. Den vertikale (Z-akse) "Top"-endestopkontakt fungerer ikke korrekt.
  7. Honeycomb-platformens niveau er ikke vandret.
  8. Z-aksens stepmotor fungerer ikke korrekt. (Mindre sandsynligt)

Trin A1

Udfør venligst en autofokustest uden at laserdysen berører overfladen.
Placer materialer på honeycomb-platformen, og flyt laserhovedet til materialet, så kun fokussonden kan nå det under fokuseringen.



Vurder testresultatet og bestem den næste handling.

Trin A1.1

  • Sørg for, at din probe er sænket til det laveste punkt, så proben er længere end dysen.
  • Sørg for, at dysen er spændt ordentligt fast, da fastspænding vil flytte dysen opad og undgå at forstyrre fokusproben under fokuseringen.
  • Da dysespidsen og proben er meget tæt på hinanden i længde, skal du sikre dig, at dit materiale er tilstrækkeligt fladt, så dysespidsen ikke rammer først.

  • Efter at have kontrolleret ovenstående punkter, bedes du udføre en ny autofokusering.



Vurder testresultatet og bestem den næste handling.

  • Autofokus virker nu >> Problem løst

Trin A1.2

Se venligst videoen nedenfor og vurdér, om du er i en lignende situation, hvor dysespidsen rammer materialets overflade før proben.



Vurder testresultatet og bestem den næste handling.

  • Ja, mit problem ligner det i videoen >> Optag en video >> Kontakt kundesupport
    • Mulig årsag:
      1. Gevindsamlingen mellem dysen og det tredje spejlholder er beskadiget, så dysen kan ikke nå helt op.
      2. Honeycomb-platformen er ikke flad nok.
      3. Platformen er ikke nivelleret vandret; den skal justeres.
  • Nej, mit problem ligner ikke >> Trin C1

Trin A2

Opdatér eller genopdatér firmwaren til den nyeste version, og se om problemet kan løses.
Brug venligst linket for at se vejledningen.
4-7 Firmware-opdatering



Vurder testresultatet og bestem den næste handling.

  • Ja, problemet er løst >> Problem løst
    • Mulig årsag: maskinsystemet fejlede
  • Nej, problemet vedvarer >> Trin A3

Trin A3

Fjern honeycomb-pladen og beslaget.
Gå til "Vedligehold" på panelet og tryk på både den øvre og nedre Z-akseendestopkontakt for at se ikonet ændre sig.
Reagerer ikonerne for den øvre og nedre Z-akseendestop normalt på panelet?




Vurder testresultatet og bestem den næste handling.

  • Ja, begge fungerer korrekt >> Trin B1
  • Nej, en eller begge fungerer ikke >> Trin A4

Trin A4

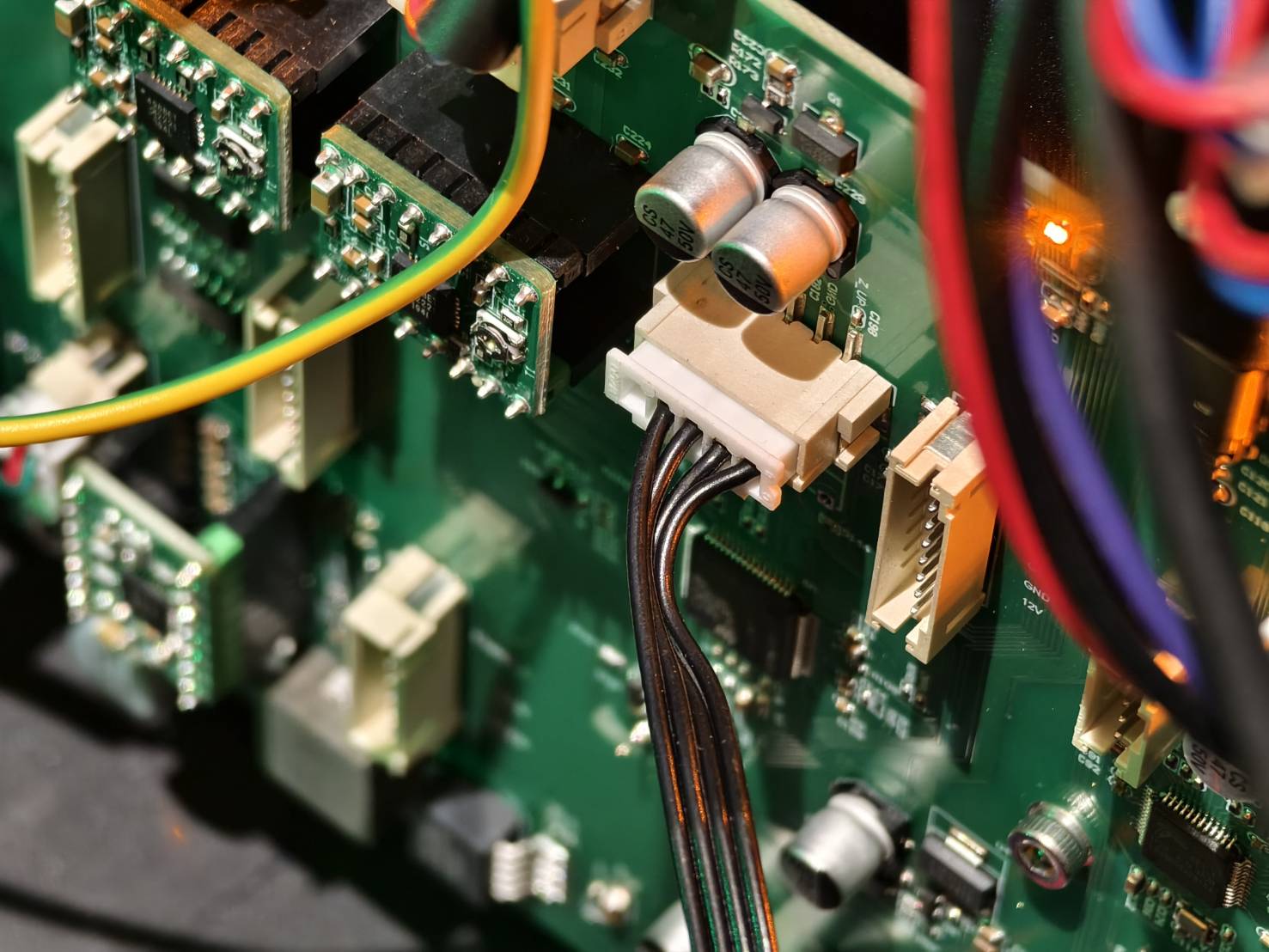

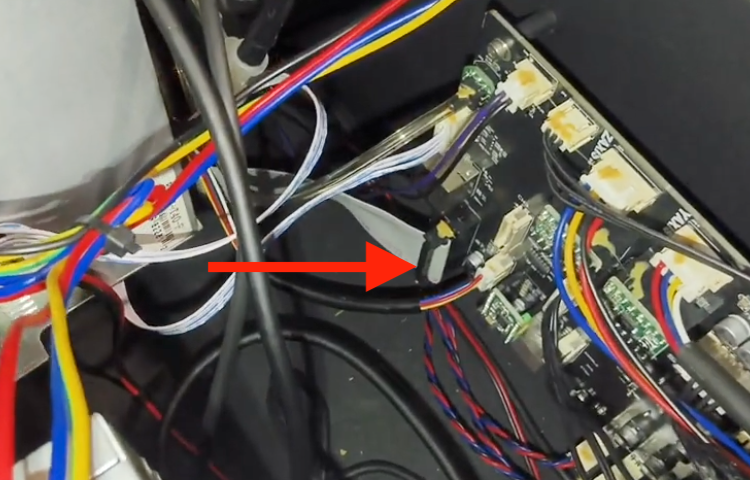

Frakobl kablet til Z-akseendestopkontakterne på hovedkortet og kontroller ikonet på panelet. Er begge ikoner lukkede?

  • Sluk for maskinen. Åbn sidepanelet for at se maskinens indre.

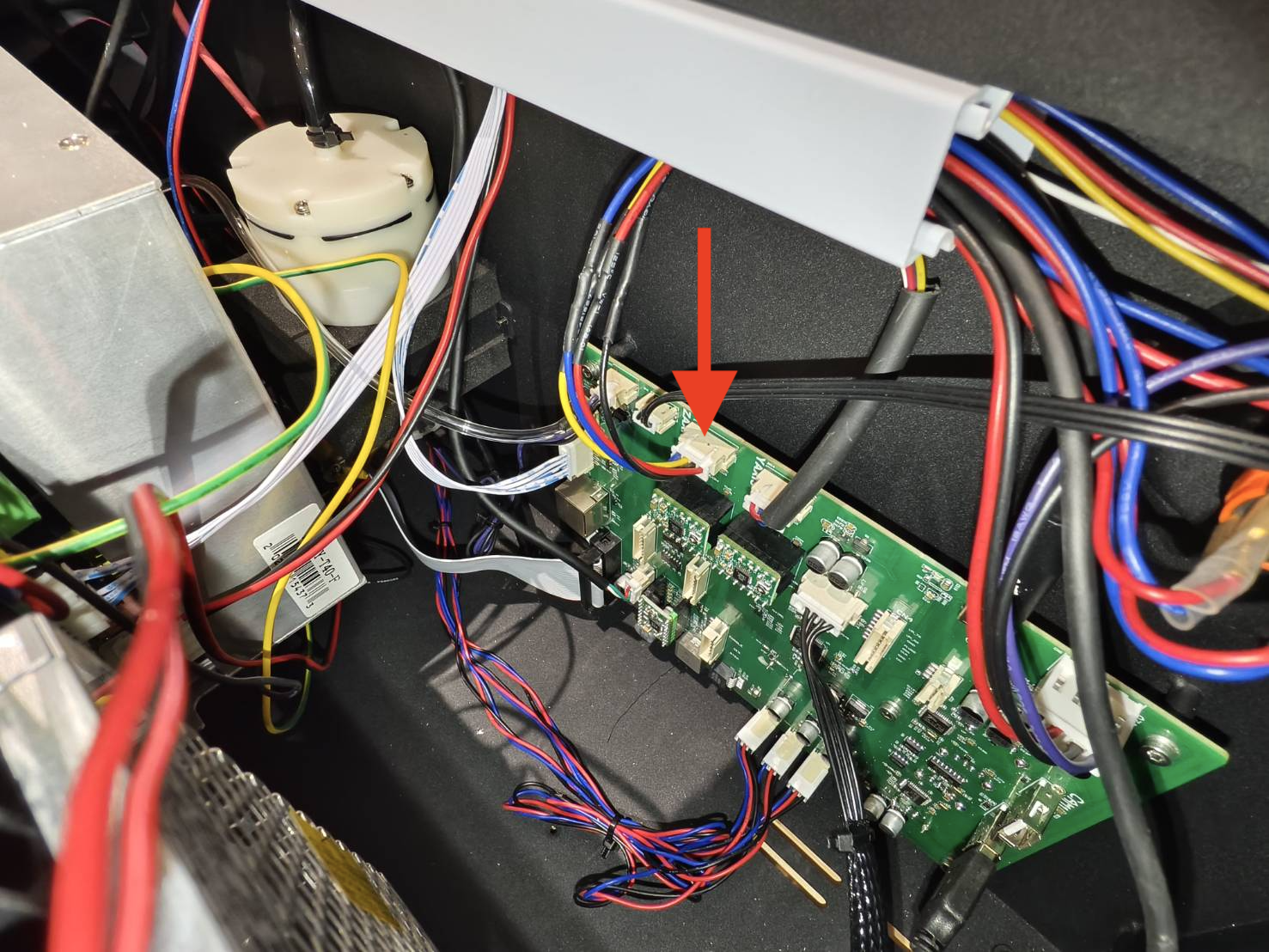

  • Frakobl fladkablet til Z-akseendestopkontakterne.
    (Se diagrammet hvis dit printkort ikke er identisk med det på billedet.)



  • Tænd for maskinen og kontrollér ikonerne. Er begge ikoner lukkede?



Vurder testresultatet og bestem den næste handling.

  • Ja, begge er lukkede >> Optag en video >> Kontakt kundesupport
    • Mulig årsag:
      1. Endestopkontakten/-kontakterne er defekt(e) og skal udskiftes
  • Nej, en eller begge forbliver åbne >> Optag en video >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes.

Trin B1

Geninstallér honeycomb-pladen.
Kontrollér, om både den øverste og nederste Z-akseendestopkontakt kan aktiveres af platformen.
Sænk og hæv derefter bordet til den øverste position for at se, om Z-akseendestopkontakterne kan aktiveres.

Godt eksempel - Aktiveret
Dårligt eksempel - Ikke aktiveret
(HEXA bruges til demonstration)



Vurder testresultatet og bestem den næste handling.

  • Ja, begge kontakter kan aktiveres >> Trin C1
  • Nej, maskinen giver en skurrende lyd, når den når grænsen >> Kontakt kundesupport
    • Mulig årsag:
      1. Platformen er ikke nivelleret vandret; den skal justeres.
  • Nej, den kan kun bevæges i én retning >> Trin C1
  • Nej, platformen bevæger sig slet ikke >> Trin B2

Trin B2

Hæv eller sænk manuelt bordet og se, om det kan bevæge sig frit i begge retninger op og ned.



  • Ja, platformen kan flyttes manuelt op og ned. >> Trin B3
  • Nej, platformen ser ud til at sidde fast. >> Trin B2.1

Trin B2.1

Prøv at smøre de fire ledeskruer og se, om platformen kan bevæges manuelt og ved hjælp af kontrolpanelet.
Se venligst artiklen.



Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan nu bevæges manuelt og ved hjælp af kontrolpanelet >> Trin B1
  • Platformen kan flyttes manuelt, men ikke ved hjælp af panelet >> Trin B3
  • Platformen kan ikke bevæges manuelt >> Kontakt kundesupport
    • Mulig årsag:
      1. Autofokus-platformen er rusten eller beskadiget.

Trin B3

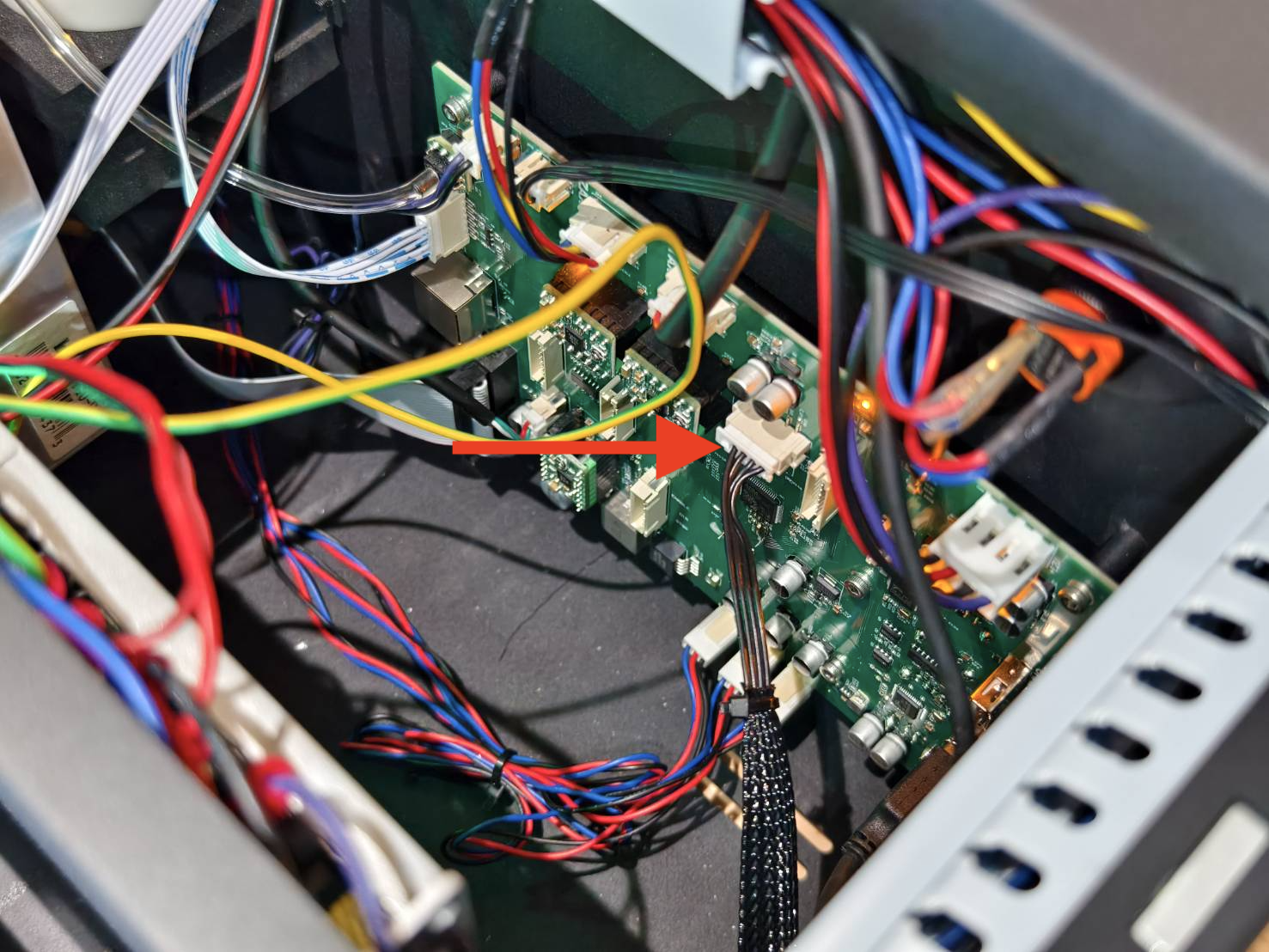

Afbryd og tilslut Z-aksens motorkabel igen. Prøv derefter at sænke og hæve platformen ved hjælp af kontrolpanelet.
(Se diagrammet hvis dit printkort ikke er identisk med det på billedet.)

  • Sluk for maskinen. Åbn sidepanelet for at se maskinens indre.

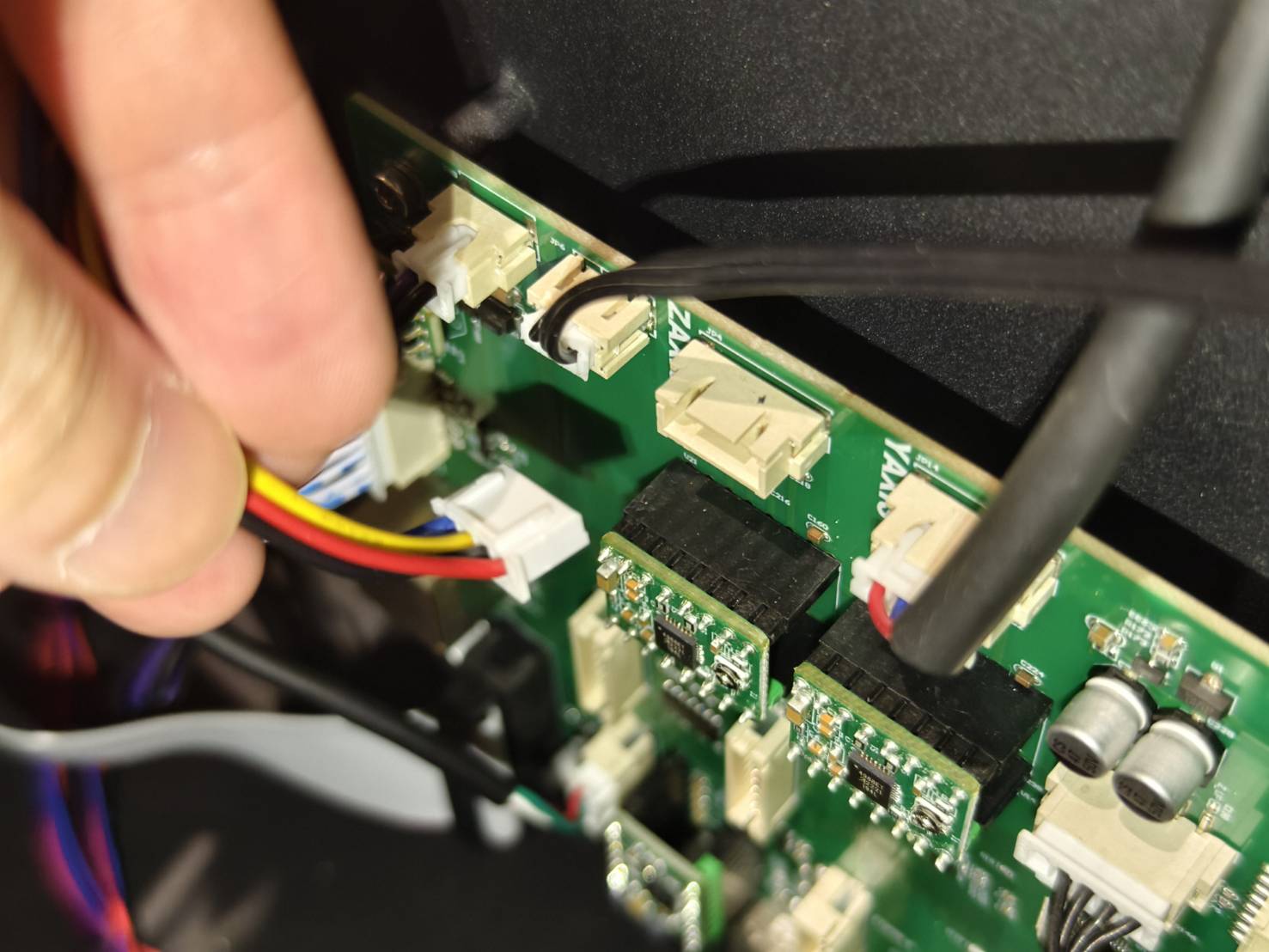

  • Afbryd og tilslut Z-aksens motorkabel igen.



Vurder testresultatet og bestem den næste handling.

  • Platformen kan nu sænkes og hæves ved hjælp af kontrolpanelet >> Trin B1
  • Nej, den kan kun bevæges i én retning >> Trin B4
  • Nej, platformen bevæger sig slet ikke >> Trin B4

Trin B4

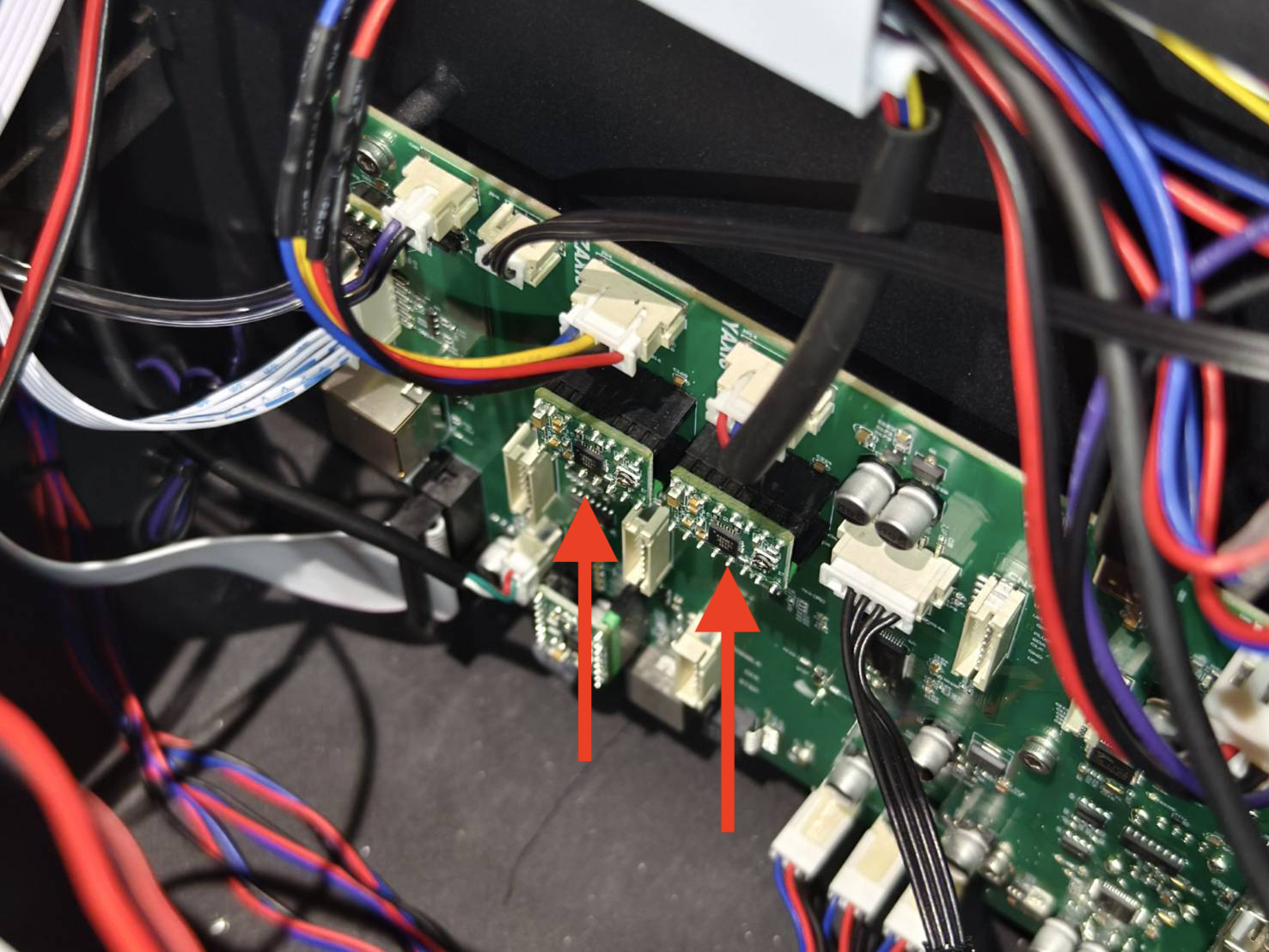

Sluk for maskinen for at udskifte Y-aksens og Z-aksens driver-IC'er, og test platformen ved hjælp af kontrolpanelet.




Vurder testresultatet og bestem den næste handling.

  • Platformen kan nu sænkes og hæves ved hjælp af kontrolpanelet >> Kontakt kundesupport
    • Mulig årsag:
      1. Z-aksens driver-IC er defekt
  • Nej, den kan kun bevæges i én retning >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt
      2. Z-aksemotoren er defekt (mindre sandsynligt)
  • Nej, platformen bevæger sig slet ikke >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt
      2. Z-aksemotoren er defekt (mindre sandsynligt)

Trin C1

  • Brug en vatpind med alkohol til at rengøre spidsen af autofokusmodulet.


  • Kontrollér, om platformen kan flyttes op og ned.

Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan flyttes op og ned >> Step C8
  • Nej, platformen kan kun flyttes i én retning >> Trin C2

Trin C2

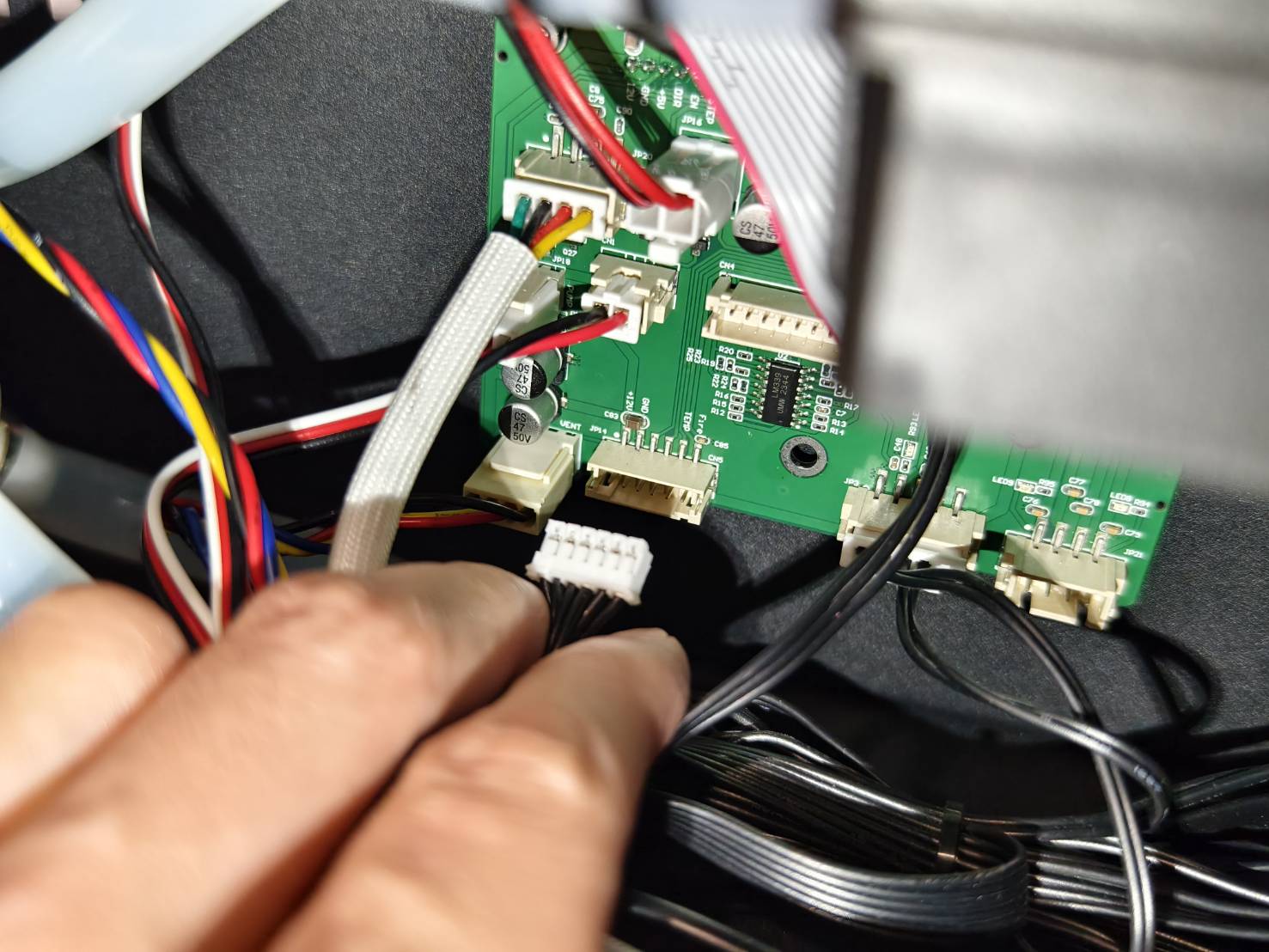

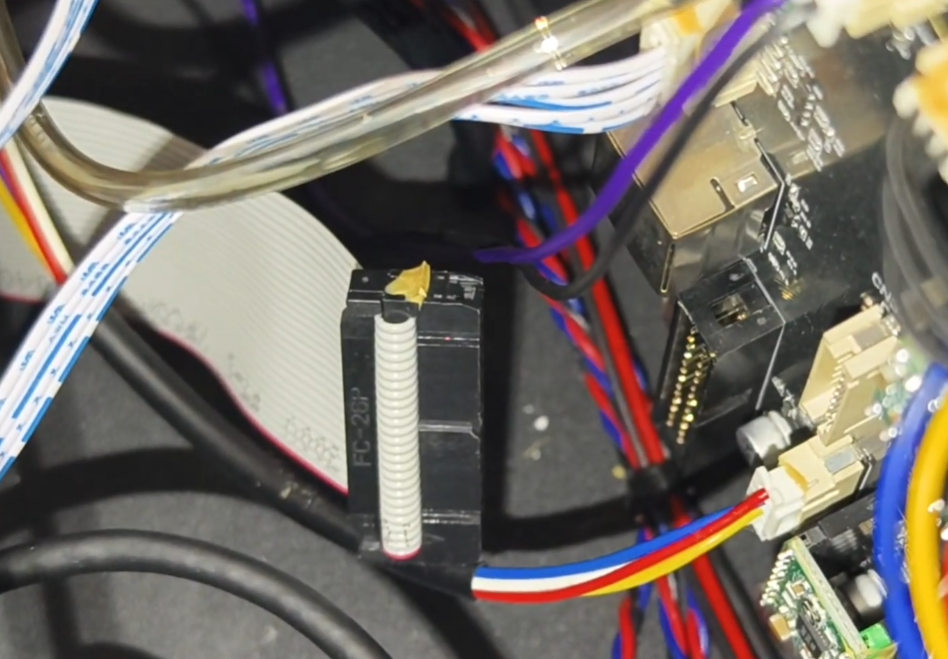

Sluk maskinen. Åbn sidedækslet for at frakoble og tilslutte det grå fladkabel igen.
Tænd maskinen for at teste, om platformen kan hæves og sænkes.
(Test funktionen efter det grå kabel er frakoblet og tilsluttet igen.)


Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan flyttes op og ned >> Trin A1.1
  • Nej, platformen kan kun flyttes i én retning >> Trin C2.1

Trin C2.1

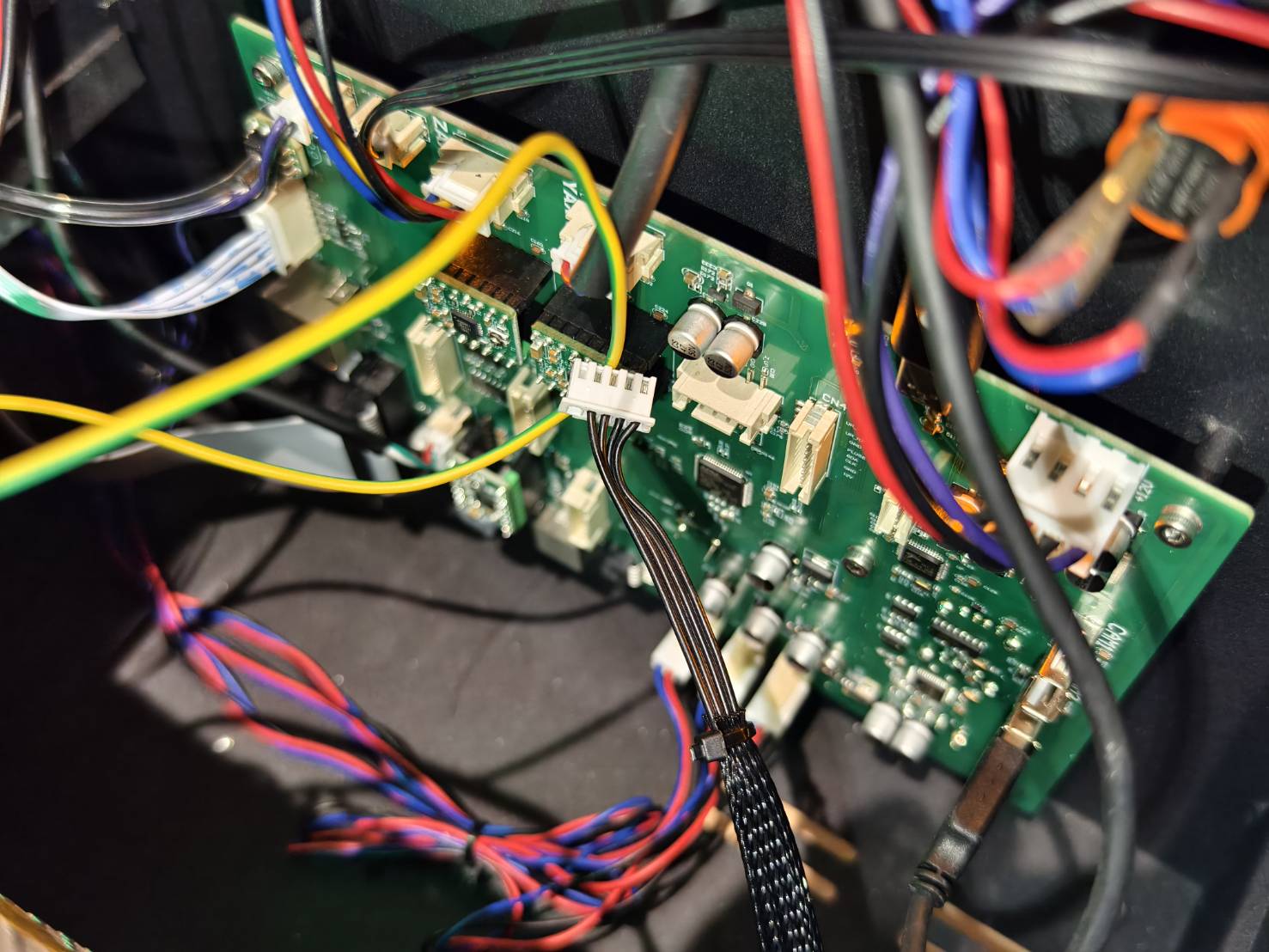

Frakobl det grå fladkabel, og test derefter om platformen kan hæves og sænkes.
(Test funktionen mens det grå kabel er frakoblet.)



Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan flyttes op og ned >> Step C8
  • Nej, platformen kan kun flyttes i én retning >> Trin C3

Trin C3

  • Tilslut det grå båndkabel igen.
  • Frakobl kablet fra kortet på laserhovedet.



  • Kontrollér, om platformen kan flyttes op og ned.

Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan flyttes op og ned >> Trin C4
  • Nej, platformen kan kun flyttes i én retning >> Trin B2

Trin C4

  • Tilslut kablet på laserhovedet igen.

  • Se venligst vejledningen for instruktioner om fjernelse af autofokussonden og dækslet.
    Læs kun Step 1, Step 2 og Step 6 (2,5mm og 2,0mm unbrakonøgle kræves for at udføre dette trin.) [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Kontrollér, om autofokuskortets kontakt kan trykkes jævnt ned, som vist i videoen.


Vurder testresultatet og bestem den næste handling.

  • Ja, kontakten kan trykkes jævnt ned som i videoen >> Step C5
  • Nej, kontakten kan slet ikke trykkes ned, eller den sidder fast >> Kontakt kundesupport
    • Mulig årsag:
      1. Autofokusmodulet er defekt.

Step C5

  • Se venligst vejledningen for instruktioner om genmontering af dækslet og sonden på autofokuskortet, og sørg for at sonden kan skubbes op. Læs kun Step 7 og Step 8.
    [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Hæng autofokusenheden på plads, og kontrollér om platformen kan bevæges op og ned.



Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan flyttes op og ned >> Trin C6
  • Nej, platformen kan kun flyttes i én retning >> Kontakt kundesupport
    Mulig årsag:
    1. Autofokussonden og dækslet er beskadiget.
    2. Autofokuskortet er beskadiget. (Mindre sandsynligt)

Trin C6

Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan flyttes op og ned >> Step C8
  • Nej, platformen kan kun flyttes i én retning >> Trin C7

Trin C7

Tilslut følgende kabler igen.

  • Det 6-polede kabel på plotterkortet. (Bagdækslet skal fjernes med en T8-skruetrækker.) (Se diagrammet hvis dit printkort ikke er identisk med det på billedet.)

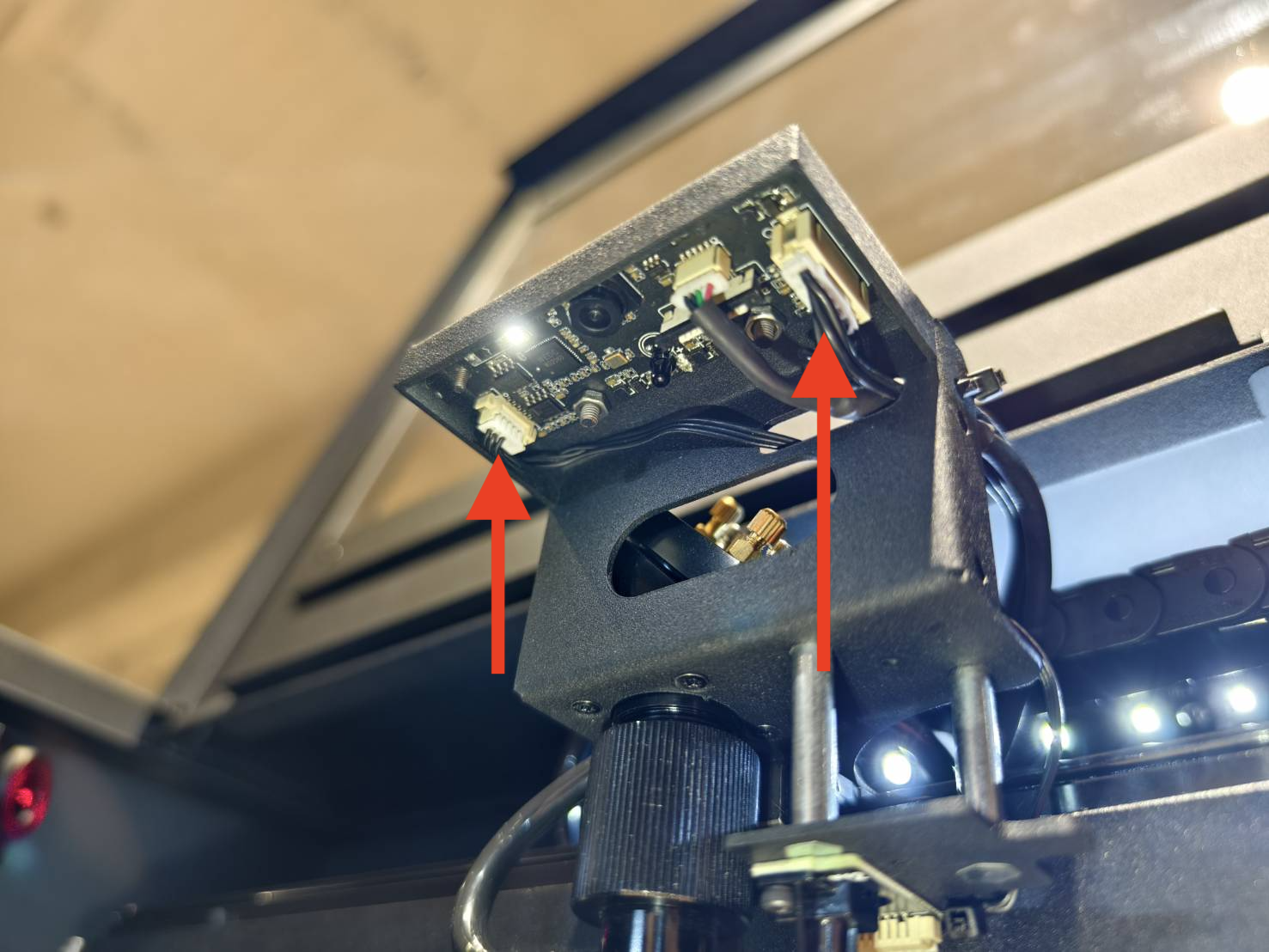

  • De 6-polede og 3-polede kabler på kamera-LED-kortet på laserhovedet.
    (Hvis dette er for svært at frakoble, sørg i stedet for at forbindelsen ikke er løs.)


  • Det 3-polede kabel på bagsiden af laserhovedet på autofokusmodulet.
    (Hvis dette er for svært at frakoble, sørg i stedet for at forbindelsen ikke er løs.)

  • Kontrollér derefter om platformen kan bevæges op og ned.

Vurder testresultatet og bestem den næste handling.

  • Ja, platformen kan flyttes op og ned >> Step C8
  • Nej, platformen kan kun flyttes i én retning >> Kontakt kundesupport
    • Mulig årsag:
      1. Autofokusmodulet er defekt
      2. 3-pin kablet til auto-fokus modulet er defekt
      3. HX kamera LED- og flammesensorkortet er defekt (mindre sandsynligt)
      4. 6-pin kablet til flammesensorkortet er defekt (mindre sandsynligt)

Step C8

Placer dit materiale på arbejdsfladen og udfør auto-fokus.

Vurder testresultatet og bestem den næste handling.

  • Ja, auto-fokus virker >> Problem løst
  • Nej, autofokus virker stadig ikke >> Kontakt kundesupport
    • Mulig årsag:
      1. Autofokusmodulet er defekt
      2. Auto-fokus-sonden er defekt
      3. Materialet er ikke plant nok

Kontakt kundesupport

  • Følg venligst vejledningen i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX support. [Kontakt kundeservice]

De indsamlede oplysninger, såsom fotos eller videoer, der viser problemet med din maskine i denne artikel, skal deles med forhandleren eller FLUX Support.
