#913 Unormal luftstrømsdetektering

FLUX Support Team
  • Opdateret

Mulige årsager:

  1. Luftpumpefilteret er snavset og skal udskiftes.
  2. Systemet fejler (Opdatér firmwaren igen eller nulstil til fabriksindstillingerne).
  3. Luftslangen er bøjet eller beskadiget.
  4. Det gennemsigtige 3-vejs rør (T-samling) på sensoren er bøjet eller beskadiget.
  5. Bundkortet fungerer ikke korrekt.
  6. Luftpumpen er for svag.
  7. Luftpumpen er for kraftig. (Mindre sandsynligt)



Trin 1

Udskift luftpumpefilteret på siden af maskinen, og udfør en luftstrømstest.IMG20250508171210.jpg





Vurdér testresultatet og beslut den næste handling.

  • Værdien er inden for det normale område >> Trin 3.1
  • Værdien er IKKE inden for det normale område >> Trin 2



Trin 2

Test, om der blæser luft ud af laserdysen.

  • Gå ind i vedligeholdelsestilstand på panelet, og aktivér luftpumpen.
  • Brug din hånd eller et stykke papir til at teste, om der blæser luft ud af laserdysen.

Vurdér testresultatet og beslut den næste handling.

  • Ja, der blæser luft ud >> Trin 3



Trin 2.1

Åbn sidedækslet for at kontrollere eller gentilslutte de to luftpumpestik og luftslangen, der er forbundet til toppen af luftpumpen. Formålet er at sikre, at ingen ledninger og luftslanger er beskadigede, løse eller bøjede.

  • Åbn sidedækslet for at se maskinens indre.

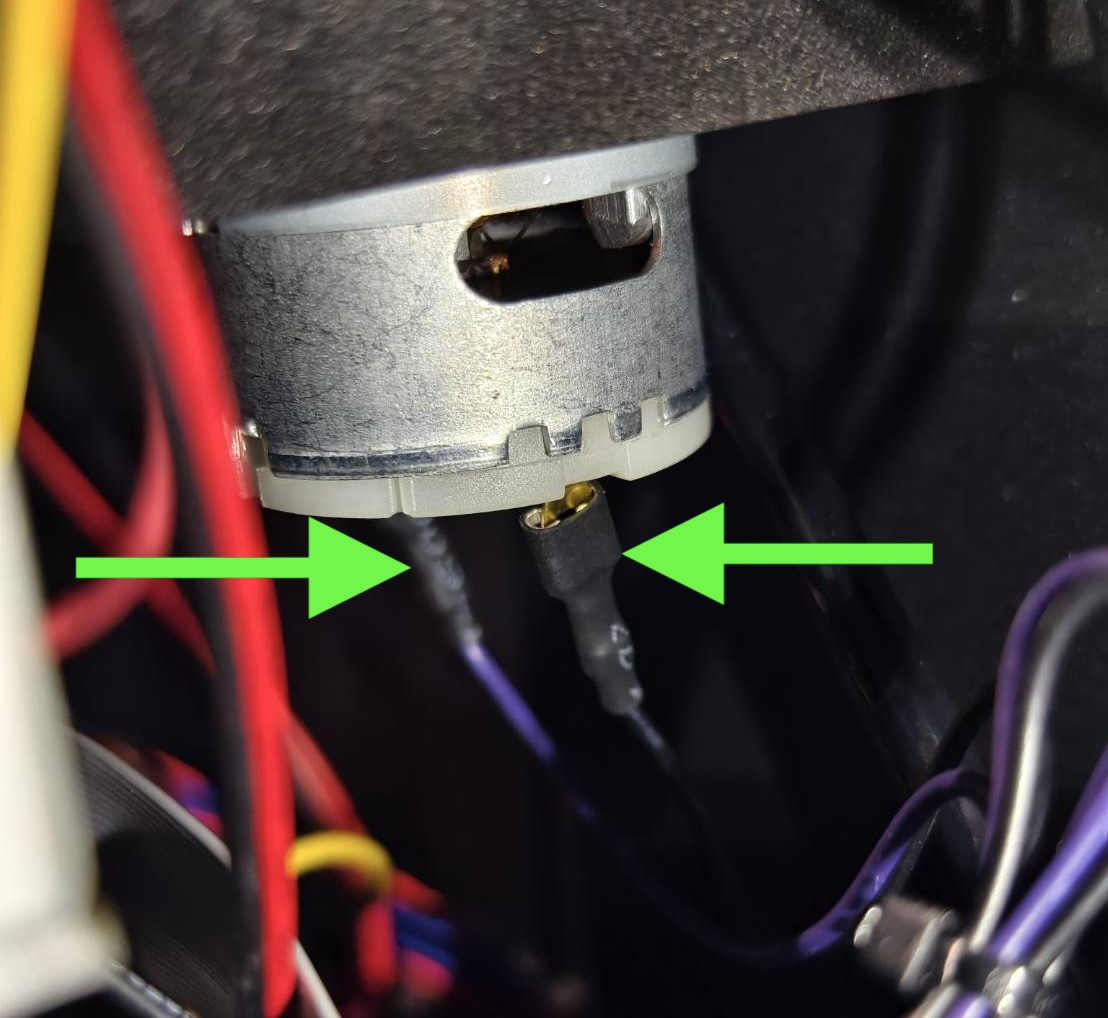

  • Kontroller eller gentilslut de to luftpumpestik. (Maskinen skal være slukket)

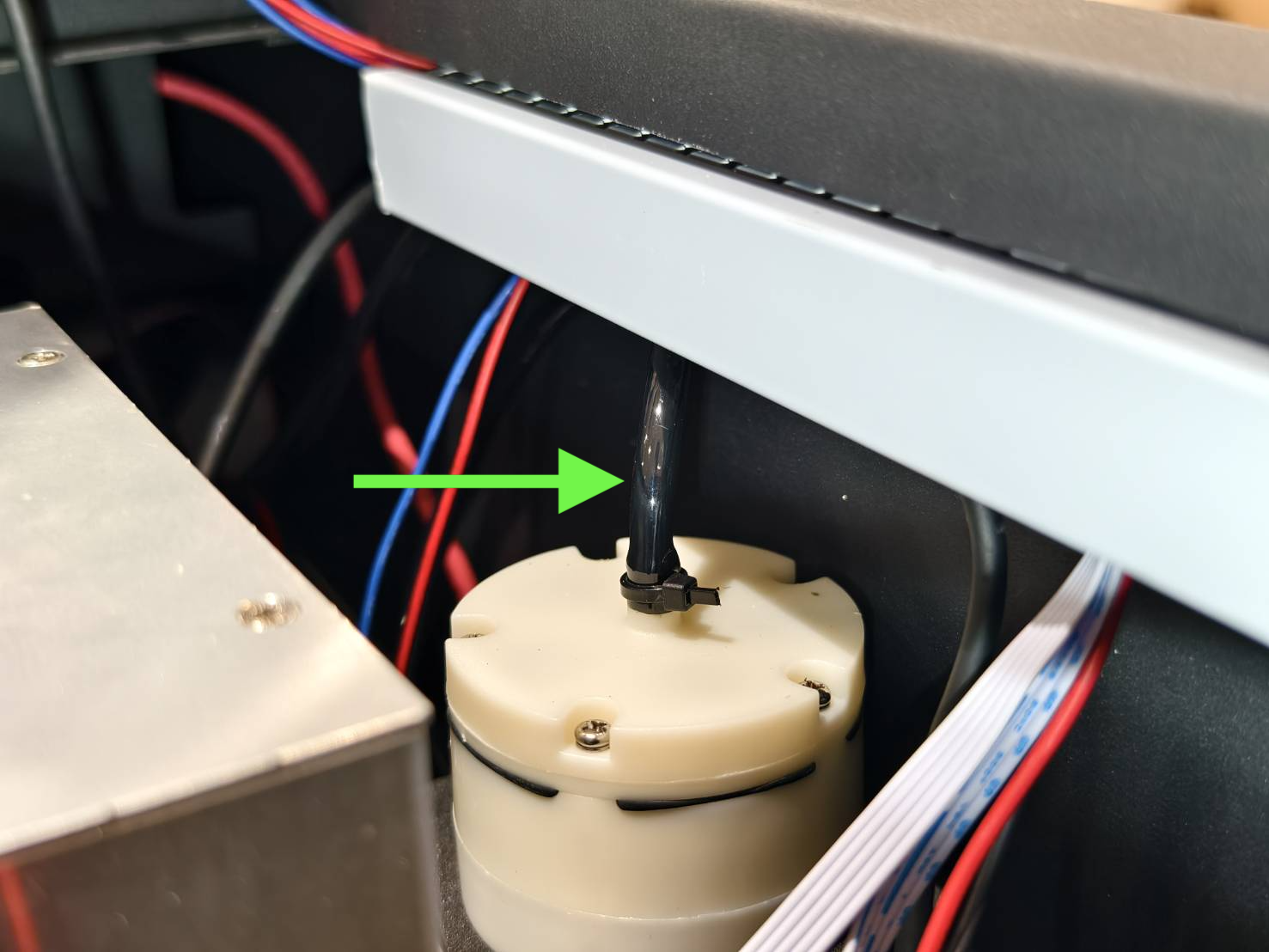

  • Kontroller luftslangen på luftpumpen.

  • Kontroller luftslangen på laserdysen.

    Luftslange bøjet ved dysen Luftslange bøjet på kæden


  • Tænd for maskinen og aktiver luftpumpen for at teste, om der blæser luft ud fra laserdysen.


Vurdér testresultatet og beslut den næste handling.

  • Ja, der blæser luft ud >> Trin 3
  • Nej, der blæser ingen luft ud >> Trin 2.2



Trin 2.2

Nulstil maskinen til fabriksindstillingerne og test, om der blæser luft ud fra laserdysen.

(Hovedside > Maskine > Næste side > Nulstil til fabrik > Ja)



Vurdér testresultatet og beslut den næste handling.

  • Ja, der blæser luft ud >> Trin 3
  • Nej, der blæser ingen luft ud >> Trin 2.3



Trin 2.3

Opdater firmwaren til den nyeste version og test, om der blæser luft ud fra laserdysen.
Beambox II - Vejledning til firmwareopdatering



Vurdér testresultatet og beslut den næste handling.

  • Nej, der blæser ingen luft ud >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftpumpen er defekt og skal udskiftes
      2. Hovedkortet er defekt og skal udskiftes



Trin 2.4

Aktivér luftstrømsværdien på panelet, og bevæg laserhovedet rundt i arbejdsområdet for at se, om værdien ændres under bevægelsen.

Sådan aktiveres testen af luftstrømshastighed.



Demonstration:



Vurdér testresultatet og beslut den næste handling.

  • Værdien er altid inden for det normale område >> Trin 2.5
  • Værdien er altid mindre end minimumsværdien >> Trin 4
  • Værdien er altid større end maksimumområdet >> Trin 5
  • Værdien ændrer sig inden for normal og maksimumværdi >> Trin 5



Trin 2.5

Kør en opgave og se, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurdér testresultatet og beslut den næste handling.

  • Nej, fejlen opstår ikke >> Problemet er løst
    • Mulig årsag:
      1. Systemet fejlede
  • Ja, fejlen opstår stadig >> Kontakt kundesupport
    • Mulig årsag:
      • Systemet er beskadiget og RK-kortet skal genindlæses.
      • Hovedkortet er defekt og skal udskiftes



Trin 3

Aktivér luftstrømsværdien på panelet, og bevæg laserhovedet rundt i arbejdsområdet for at se, om værdien ændres under bevægelsen.

Sådan aktiveres testen af luftstrømshastighed.



Demonstration:



Vurdér testresultatet og beslut den næste handling.

  • Værdien er altid inden for det normale område >> Trin 3.1
  • Værdien er altid mindre end minimumsværdien >> Trin 4
  • Værdien er altid større end maksimumområdet >> Trin 5
  • Værdien ændrer sig inden for normal og maksimumværdi >> Trin 5



Trin 3.1

Kør en opgave og se, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurdér testresultatet og beslut den næste handling.

  • Nej, fejlen opstår ikke >> Maskinen har ingen problemer
  • Ja, fejlen opstår stadig >> Trin 3.2



Trin 3.2

Gentilslut den 3-vejs gennemsigtige slange (T-samling). Kør en opgave og se, om fejlen opstår.

  • Åbn sidedækslet for at se maskinens indre.

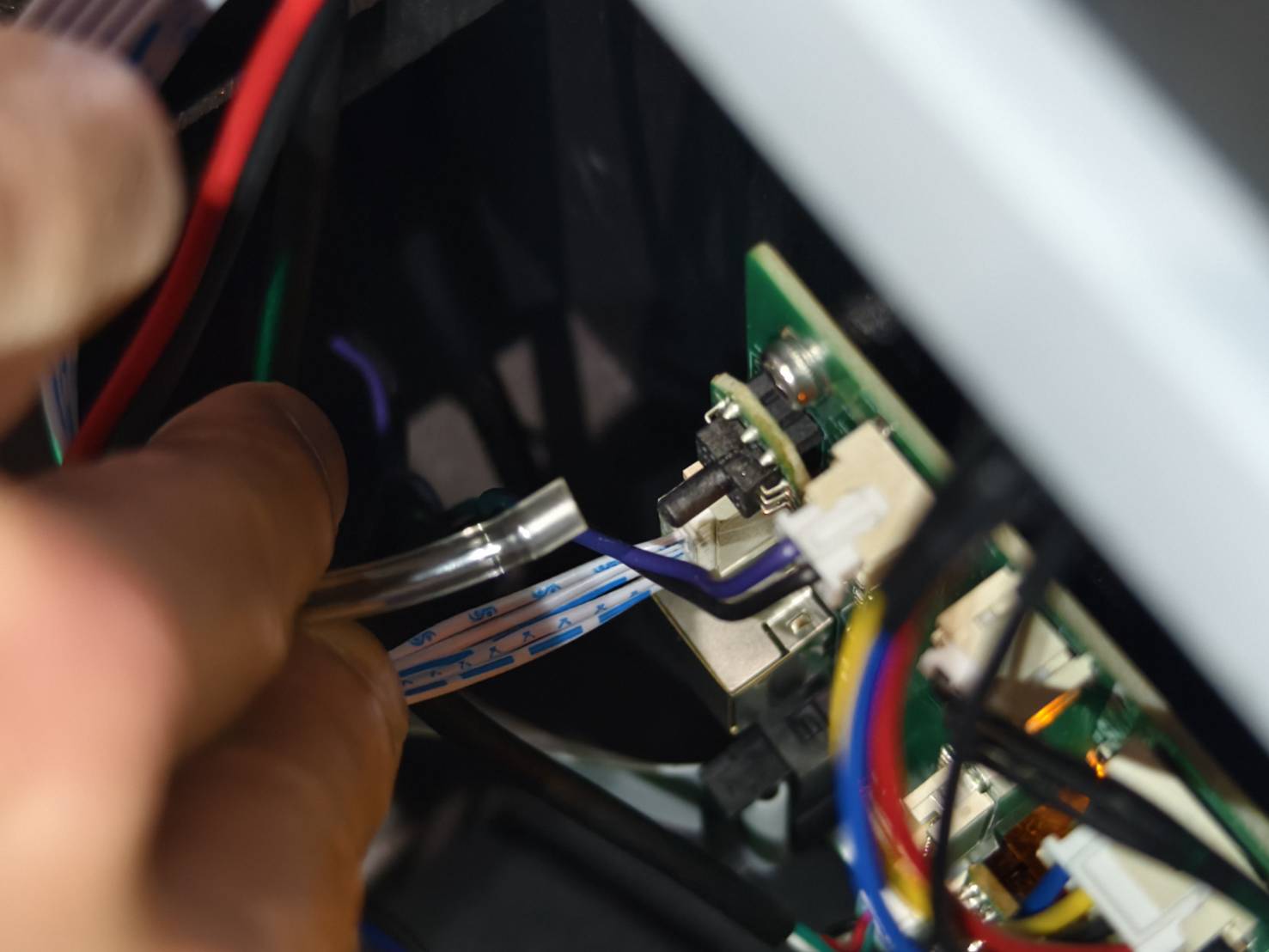

  • Gentilslut den 3-vejs gennemsigtige slange (T-samling).



  • Kør en opgave og se, om fejlen opstår.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Vurdér testresultatet og beslut den næste handling.

  • Nej, fejlen opstår ikke >> Problemet er løst
    • Mulig årsag:
      1. Forbindelsen af den 3-vejs gennemsigtige slange (T-samling) var dårlig
  • Ja, fejlen opstår stadig >> Trin 3.3



Trin 3.3

Nulstil maskinen til fabriksindstillingerne og kør en opgave for at se, om fejlen opstår.

(Hovedside > Maskine > Næste side > Nulstil til fabrik > Ja)



Vurdér testresultatet og beslut den næste handling.

  • Nej, fejlen opstår ikke >> Problemet er løst
    • Mulig årsag:
      1. Systemet fejlede
  • Ja, fejlen opstår stadig >> Kontakt kundesupport
    • Mulig årsag:
      1. Systemet er beskadiget og RK-kortet skal genindlæses.
      2. Hovedkortet er defekt og skal udskiftes.



Trin 4

Gentilslut den 3-vejs gennemsigtige slange (T-samling) og kontroller luftstrømsværdien.

  • Åbn sidedækslet for at se maskinens indre.



  • Gentilslut den 3-vejs gennemsigtige slange (T-samling).



  • Aktiver testen af luftstrømshastighed og bevæg laserhovedet rundt for at kontrollere værdien.



Vurdér testresultatet og beslut den næste handling.

  • Værdien er altid inden for det normale område >> Trin 4.3
  • Værdien er altid mindre end minimumsværdien >> Trin 4.1
  • Værdien er altid større end maksimumområdet >> Trin 5
  • Værdien ændrer sig inden for normal og maksimumværdi >> Trin 5



Trin 4.1

Undersøg om der er lækage eller skade på luftslangen og den 3-vejs gennemsigtige slange.

  • Kontroller luftslangen på laserdysen.

    Luftslange bøjet ved dysen Luftslange bøjet på kæden
  • Kontroller luftslangen på luftpumpen.

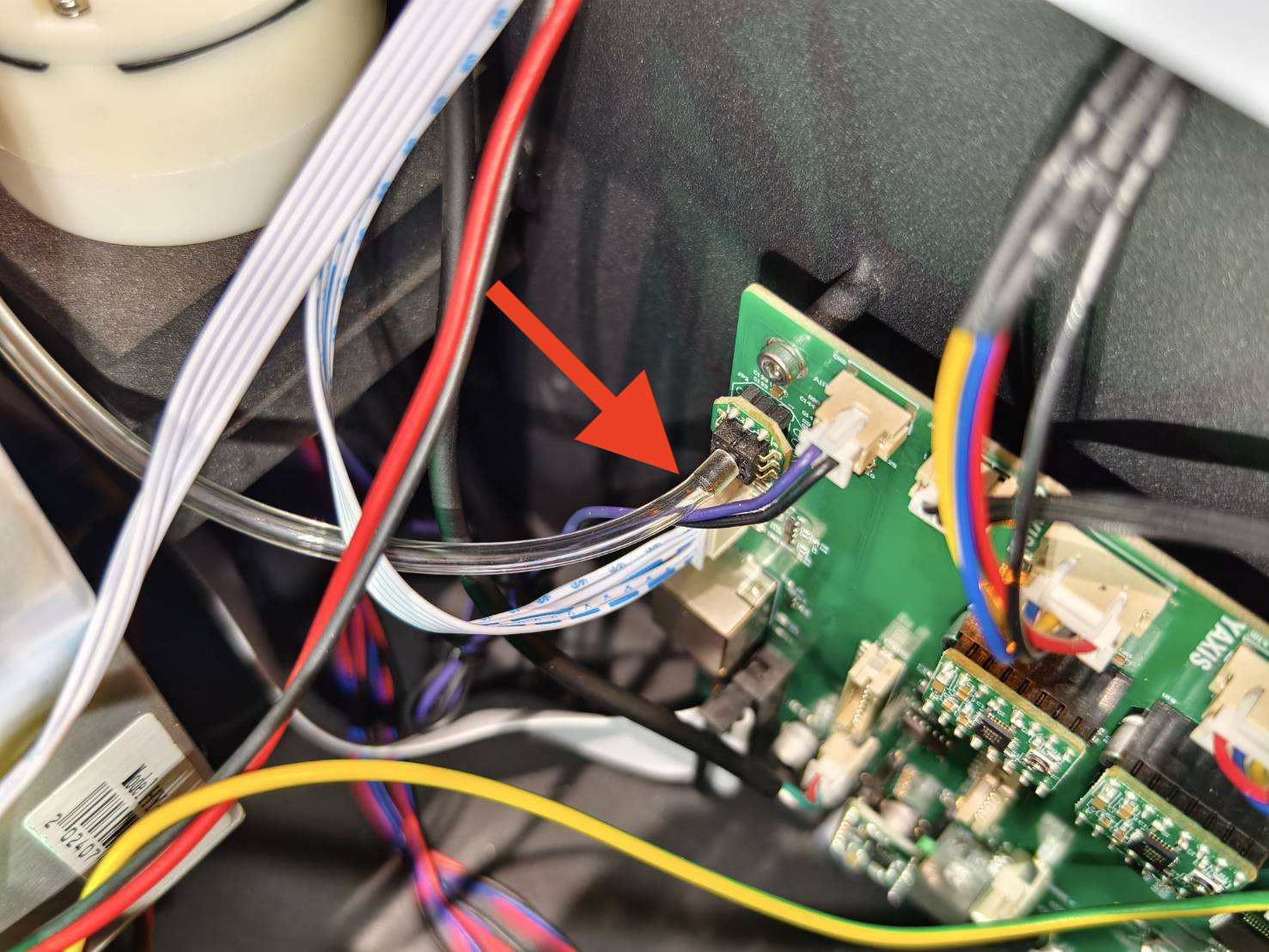

  • Kontroller den 3-vejs gennemsigtige slange.
  • Undersøg luftslangens tilslutning for at se, om der er luftlækage. Gentilslut den om nødvendigt.

  • Kontroller luftslangens øvrige forløb.

    Oversigt over luftslangens placering

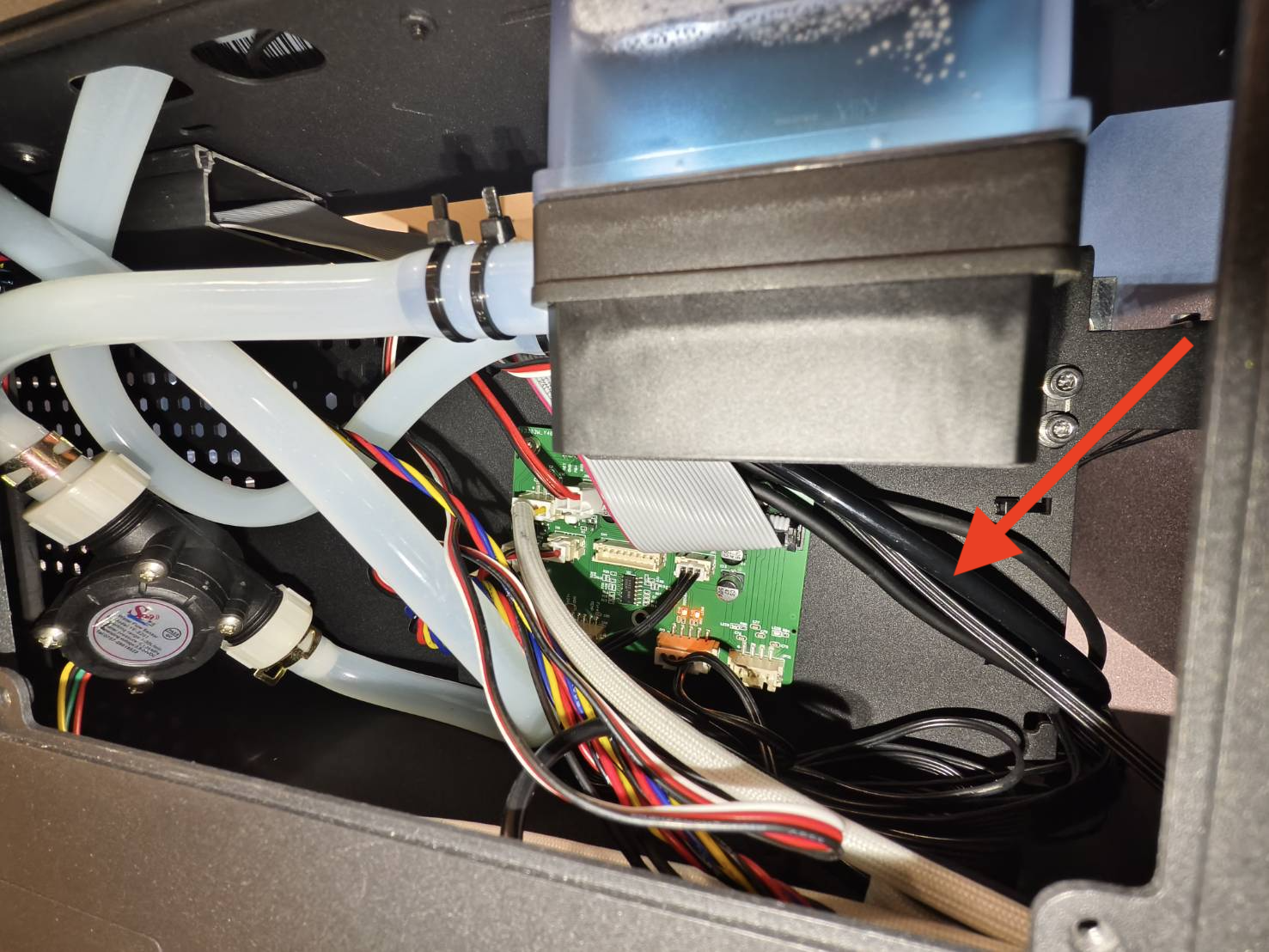

    På bagsiden af maskinen kan en del af luftslangen kontrolleres

    Ved luftpumpens side kan en del af luftslangen kontrolleres



Vurdér testresultatet og beslut den næste handling.

  • Luftslangen og den 3-vejs gennemsigtige slange er i orden >> Trin 4.2
  • Luftslangen eller den 3-vejs gennemsigtige slange er defekt >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er defekt og skal udskiftes
      2. Den 3-vejs gennemsigtige slange er defekt og skal udskiftes



Trin 4.2

Nulstil maskinen til fabriksindstillingerne og kontrollér, om luftstrømsværdien bliver normal.

(Hovedside > Maskine > Næste side > Nulstil til fabrik > Ja)



Vurdér testresultatet og beslut den næste handling.

  • Værdien er altid inden for det normale område >> Trin 4.3
  • Værdien er altid mindre end minimumsværdien >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftpumpen er defekt og skal udskiftes
      2. Hovedkortet er defekt og skal udskiftes
      3. Den 3-vejs gennemsigtige slange er defekt og skal udskiftes
  • Værdien er altid større end maksimumområdet >> Trin 5
  • Værdien ændrer sig inden for normal og maksimumværdi >> Trin 5



Trin 4.3

Kør en opgave og se, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurdér testresultatet og beslut den næste handling.

  • Nej, fejlen opstår ikke >> Problemet er løst
    • Mulig årsag:
      1. Systemfejl
      2. Forbindelsen af den 3-vejs gennemsigtige slange (T-samling) var dårlig
  • Ja, fejlen opstår stadig >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes
      2. Systemet er beskadiget og RK-kortet skal genindlæses.



Trin 5

Åbn sidedækslet og undersøg den sorte luftslange for at se, om den er bøjet noget sted.

  • Åbn sidedækslet for at se maskinens indre.



  • Kontroller luftslangen på luftpumpen.


  • Kontroller den 3-vejs gennemsigtige slange.


  • Undersøg luftslangens tilslutning for at se, om der er luftlækage. Gentilslut den om nødvendigt.
  • Kontroller luftslangens øvrige forløb.

    Oversigt over luftslangens placering

    På bagsiden af maskinen kan en del af luftslangen kontrolleres

    Ved luftpumpens side kan en del af luftslangen inspiceres.

Vurdér testresultatet og beslut den næste handling.

  • Luftslangen er ikke bøjet >> Trin 6



Trin 5.1

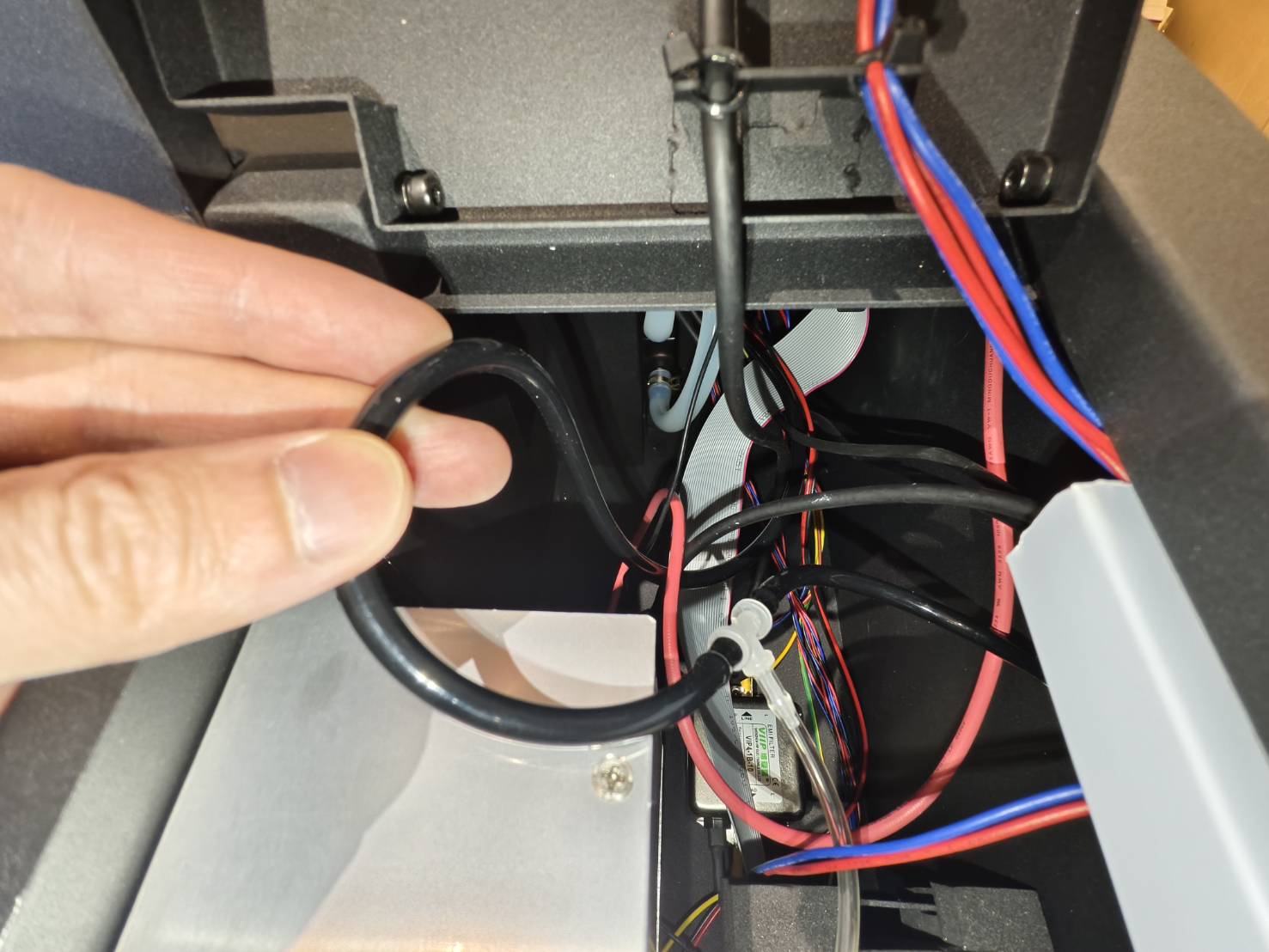

Forsøg at rette den bøjede del af luftslangen ud og test luftstrømsværdien.
Skær ikke i den. Formålet her er kun at anvende kraft for at rette slangen ud.



Vurdér testresultatet og beslut den næste handling.

  • Luftslangen kan ikke rettes ud >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er beskadiget og skal udskiftes.
  • Værdien er altid inden for det normale område >> Trin 5.2
  • Værdien er altid mindre end minimumsværdien >> Trin 4
  • Værdien er altid større end maksimumområdet >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er beskadiget og skal udskiftes.
  • Værdien ændrer sig inden for normal og maksimumværdi >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er beskadiget og skal udskiftes.



Trin 5.2

Kør en opgave og se, om fejlen opstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurdér testresultatet og beslut den næste handling.

  • Nej, fejlen opstår ikke >> Problemet er løst
    • Mulig årsag:
      1. Luftslangen var bøjet, men kan rettes ud og repareres
  • Ja, fejlen opstår stadig >> Trin 5.3



Trin 5.3

Nulstil maskinen til fabriksindstillingerne og se, om fejlen opstår igen.

(Hovedside > Maskine > Næste side > Nulstil til fabrik > Ja)



Vurdér testresultatet og beslut den næste handling.

  • Nej, fejlen opstår ikke >> Problemet er løst
    • Mulig årsag:
      1. Systemet fejlede
  • Ja, fejlen opstår stadig >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes



Trin 6

Nulstil maskinen til fabriksindstillingerne og kontrollér luftstrømsværdien.

(Hovedside > Maskine > Næste side > Nulstil til fabrik > Ja)



Vurdér testresultatet og beslut den næste handling.

  • Værdien er altid inden for det normale område >> Trin 4.3
  • Værdien er altid mindre end minimumsværdien >> Trin 4
  • Værdien er altid større end maksimumområdet >> Trin 6.1
  • Værdien ændrer sig inden for normal og maksimumværdi >> Trin 6.1



Trin 6.1

Frakobl den gennemsigtige 3-vejs slange fra hovedkortet og se, om værdien falder.




Vurdér testresultatet og beslut den næste handling.

  • Værdien falder og forbliver under det normale område >> Kontakt kundesupport
    • Luftpumpen er defekt og skal udskiftes
    • Luftslangen er bøjet et sted og kan ikke ses
    • Hovedkortet er defekt og skal udskiftes (mindre sandsynligt)
    • Den gennemsigtige 3-vejs slange er defekt og skal udskiftes (mindre sandsynligt)
  • Værdien svinger mellem det normale og unormale område >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes



Kontakt kundesupport

  • Følg venligst instruktionerne i linket nedenfor for at rapportere problemet korrekt til din lokale forhandler eller FLUX support. [Kontakt kundeservice]

De indsamlede oplysninger, såsom fotos eller videoer, der viser problemet med din maskine som beskrevet i denne artikel, skal deles med forhandleren eller FLUX Support.



#END
