Beambox II - Udskiftning af hovedkort

Værktøjer

Trin 1

Sluk for maskinen, og tag stikket ud af stikkontakten.

Trin 2

Åbn sidepanelet for at få adgang til maskinens indre.

• Brug en stjerneskruetrækker til at åbne panelet.



Trin 3

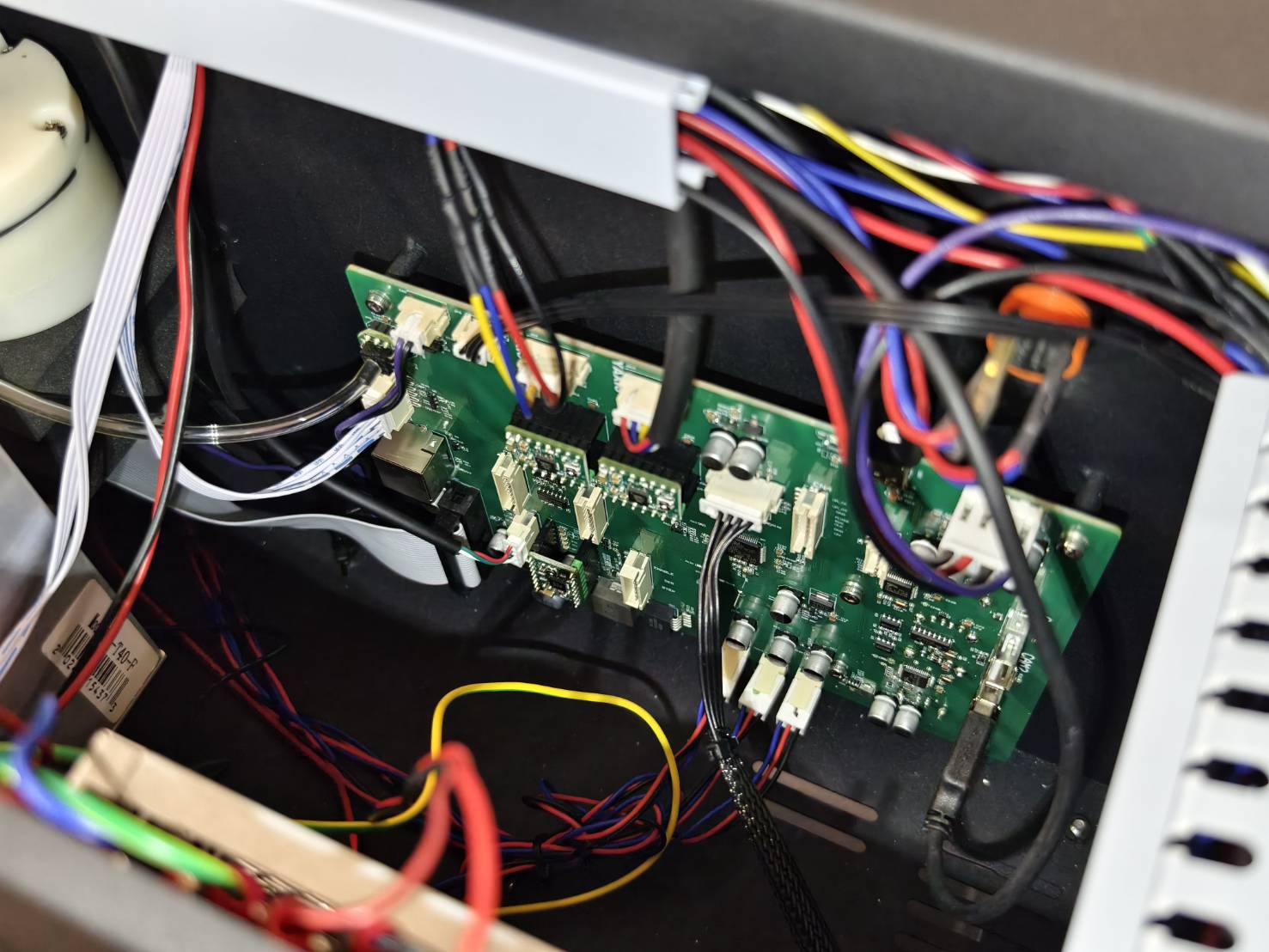

Tag billeder af hele hovedkortets opsætning.
Formålet er at sikre, at du husker, hvor alle kablerne skal tilsluttes, når du installerer det nye kort.
(Hvis du er i tvivl om, hvor et kabel skal tilsluttes, henvises du til diagrammet for den seneste opsætning. Brug ikke billederne nedenfor, da hovedkortets version kan variere.)

Trin 4

Øverst på hovedkortet er der to lignende kabler. Det ene er til Z-aksens motor, og det andet er til Y-aksens motor.
For at undgå at disse kabler bliver sat i de forkerte stik, anbefaler vi kraftigt at markere kablerne.

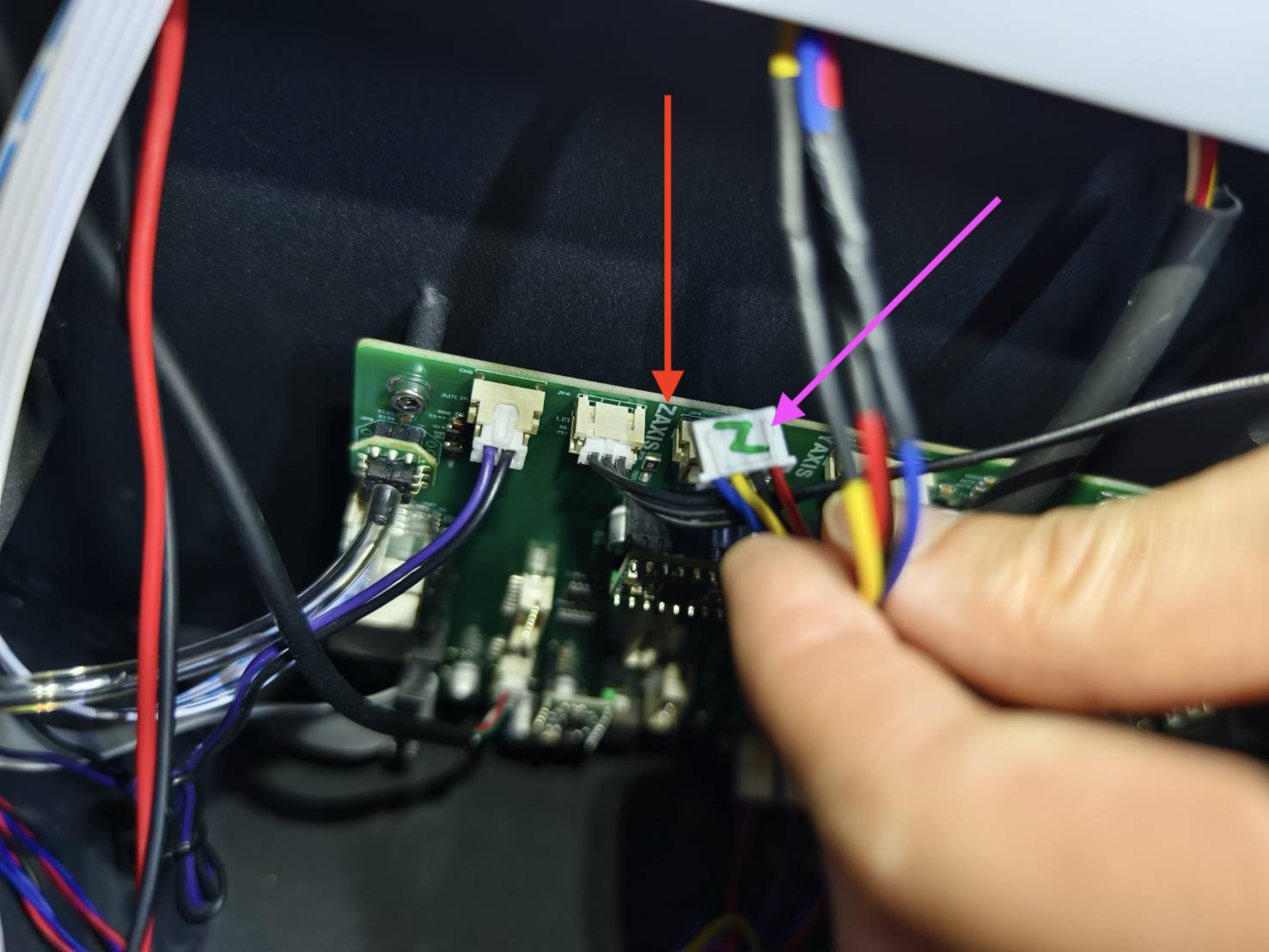

• Frakobl Z-aksekablet og markér det med 'Z' på stikket.
  Der er en markering for Z-aksemotoren på hovedkortet, som du kan bruge til at bestemme, hvor Z-aksekablet skal tilsluttes på det nye hovedkort.

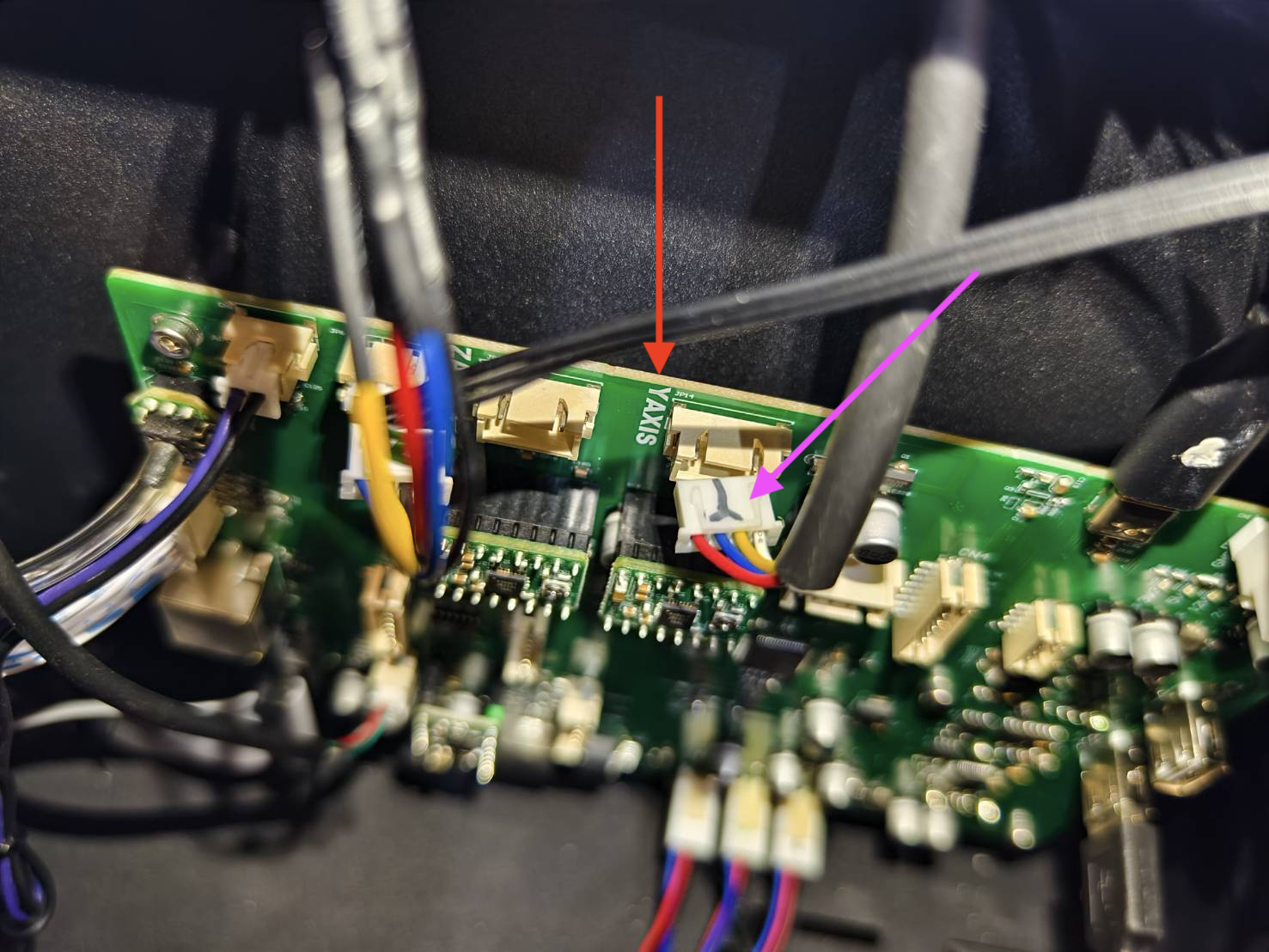

• Frakobl Y-aksekablet og markér "Y" på stikket.
  Der er en markering for Y-aksemotoren på hovedkortet, som du kan bruge til at bestemme, hvor Y-aksekablet skal tilsluttes på det nye hovedkort.

Trin 5

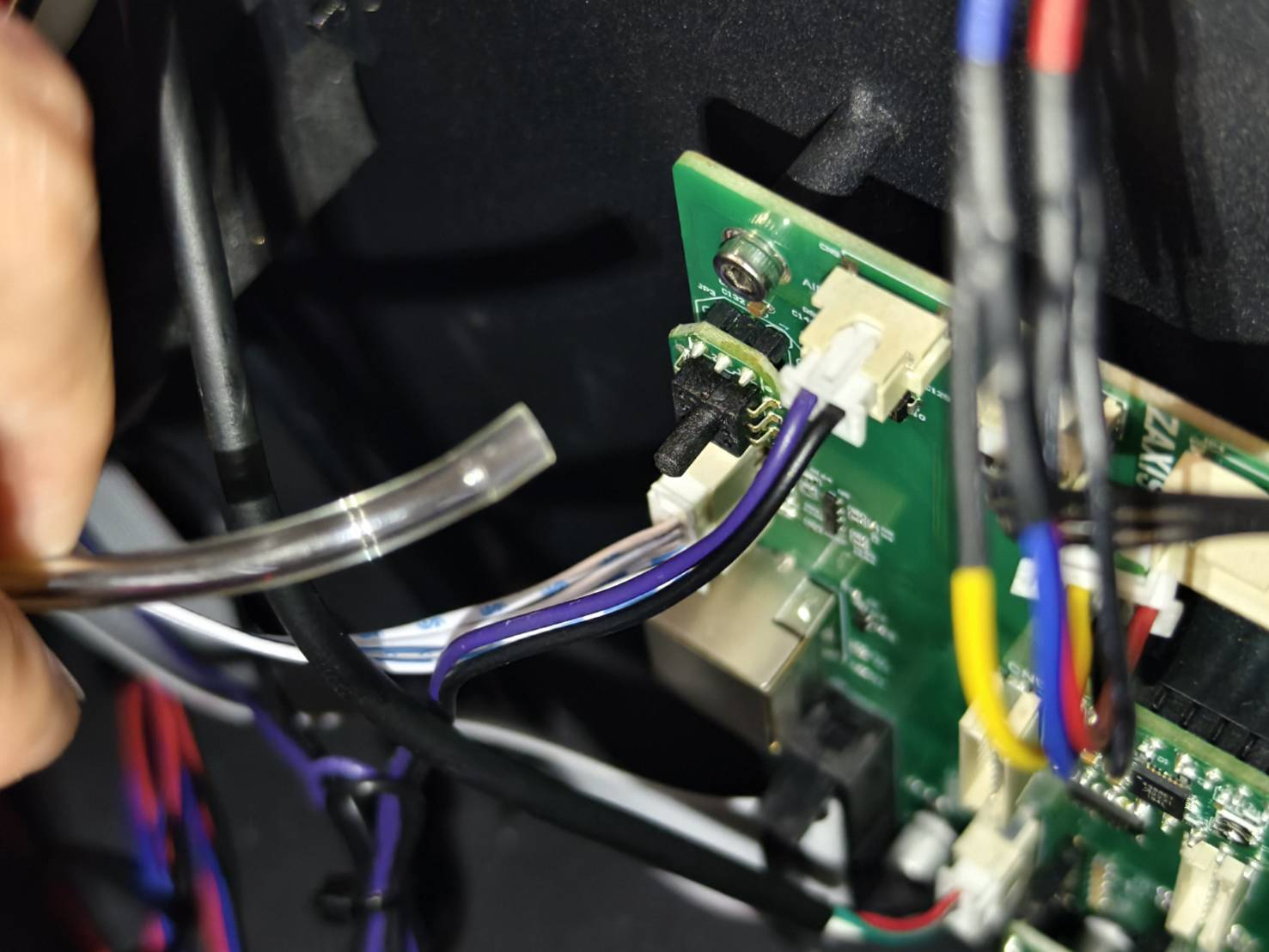

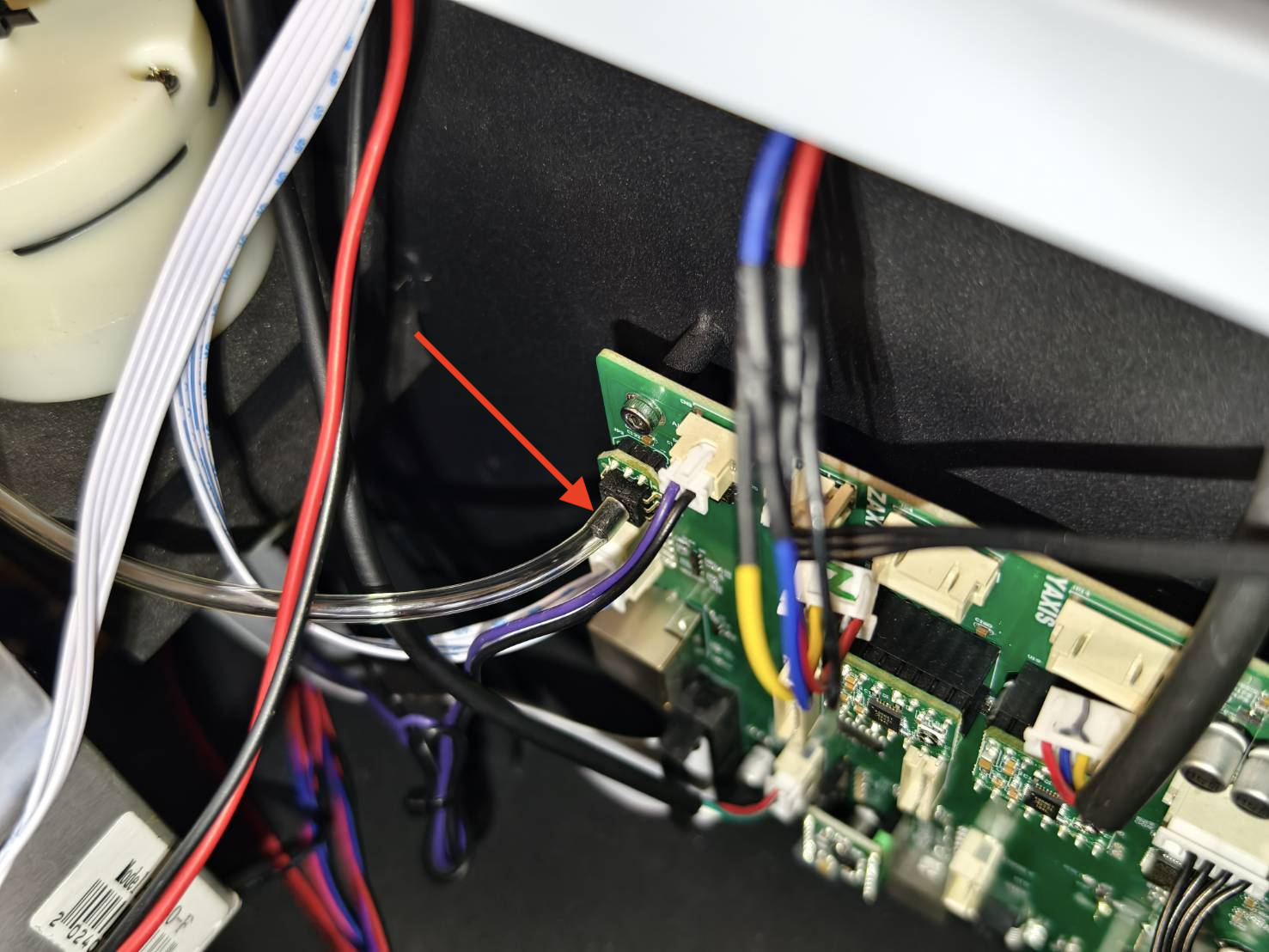

Frakobl luftslangen øverst til venstre på hovedkortet.

Trin 6

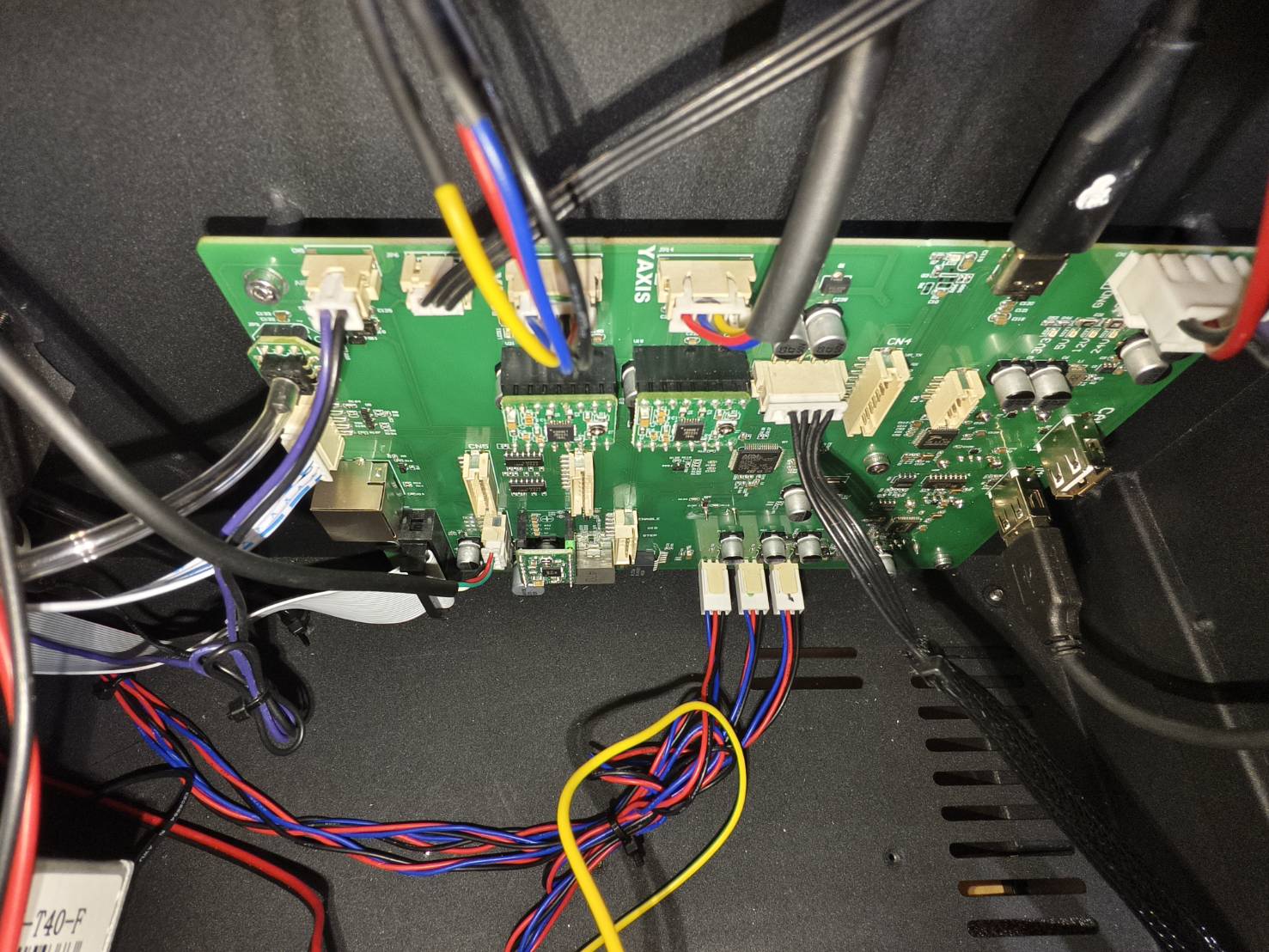

Frakobl de resterende kabler på hovedkortet.

Trin 7

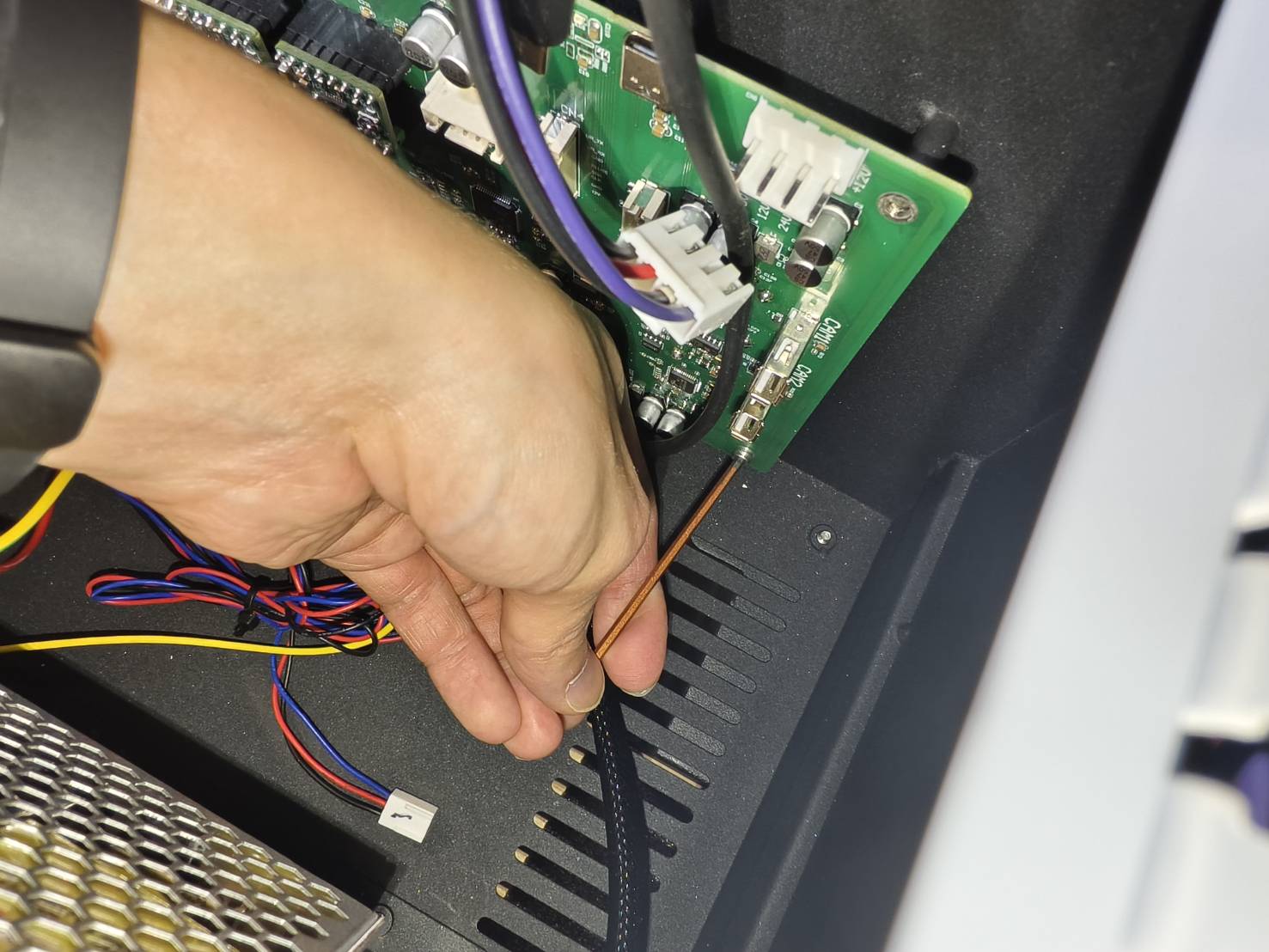

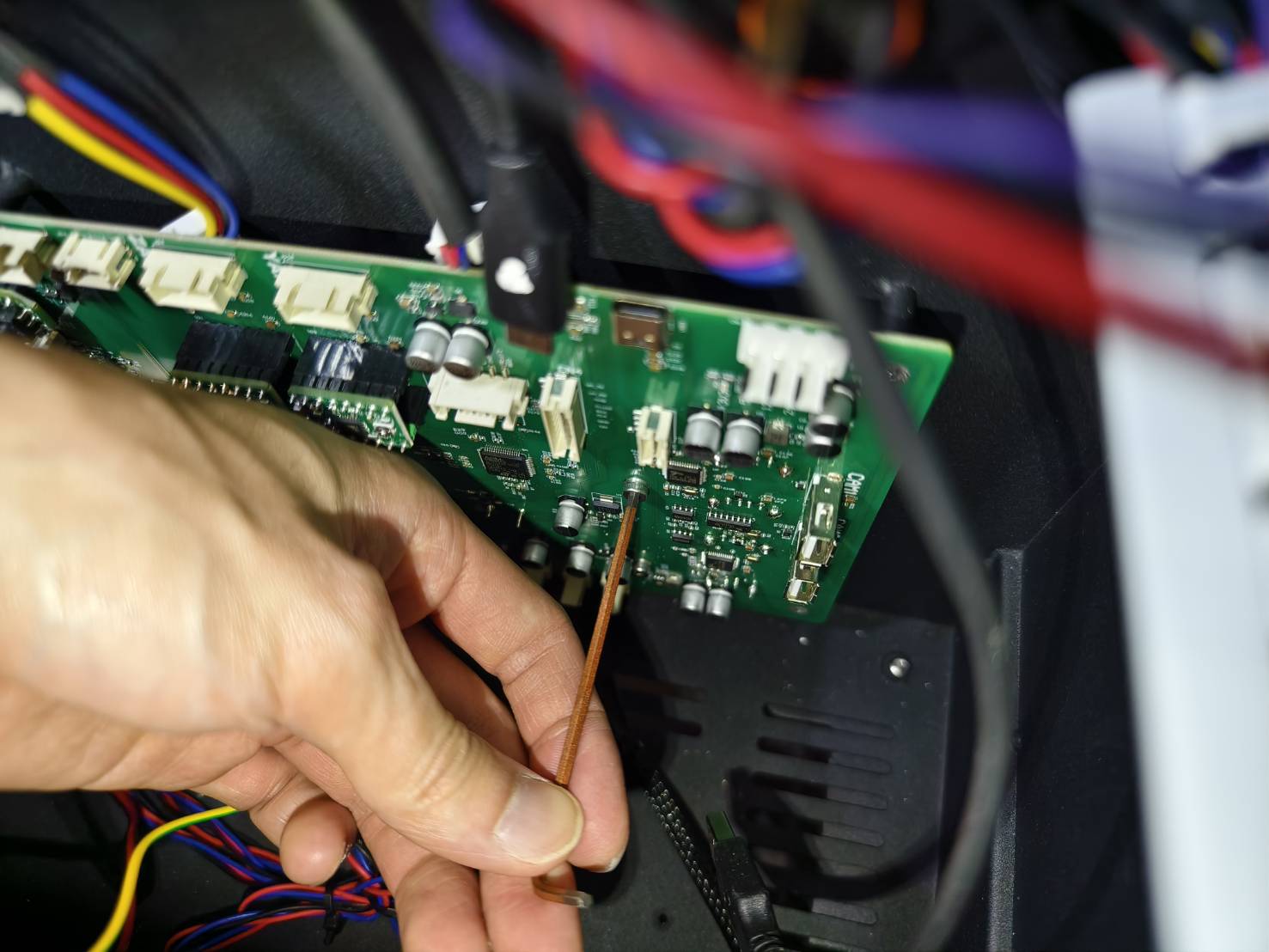

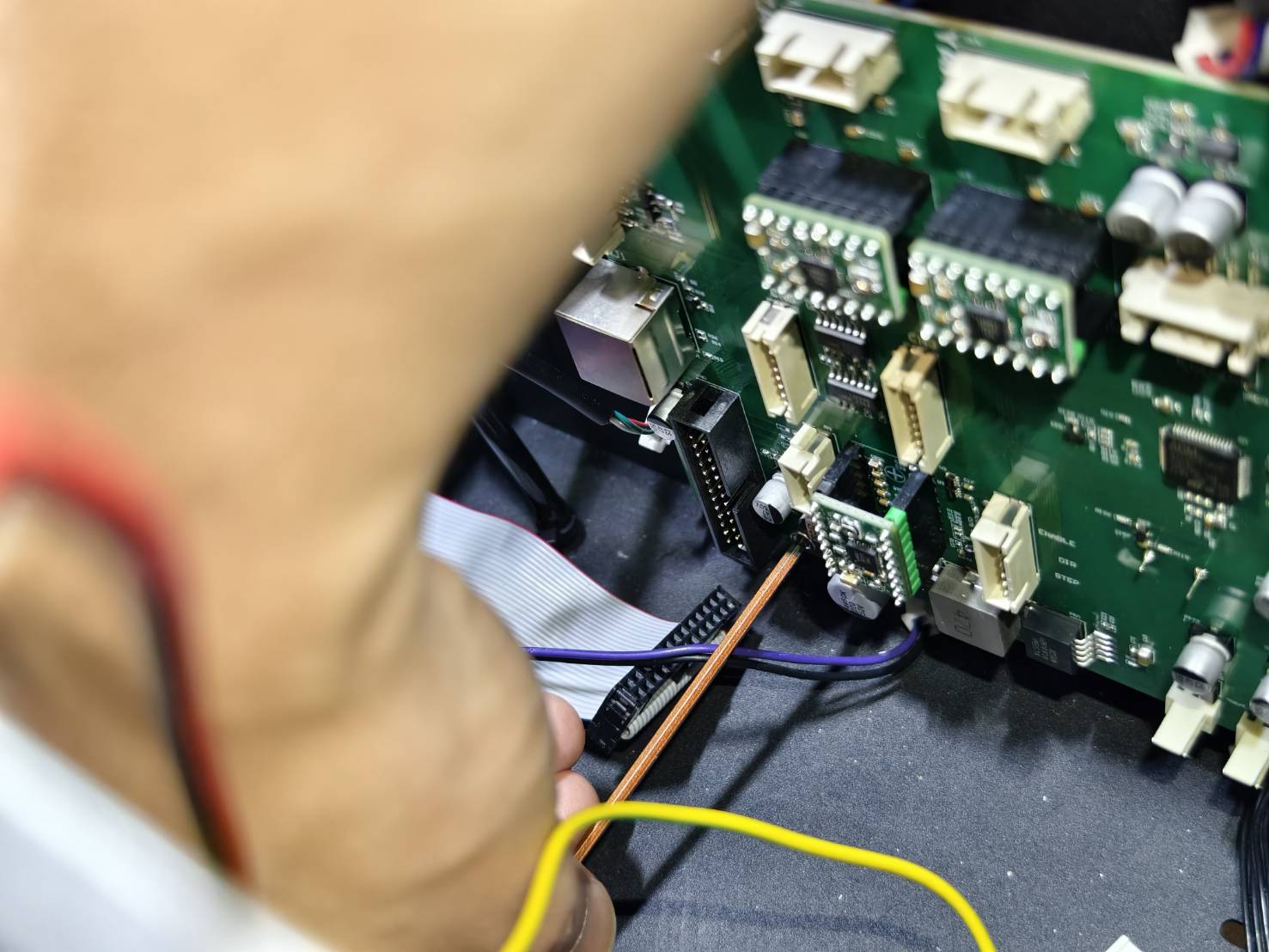

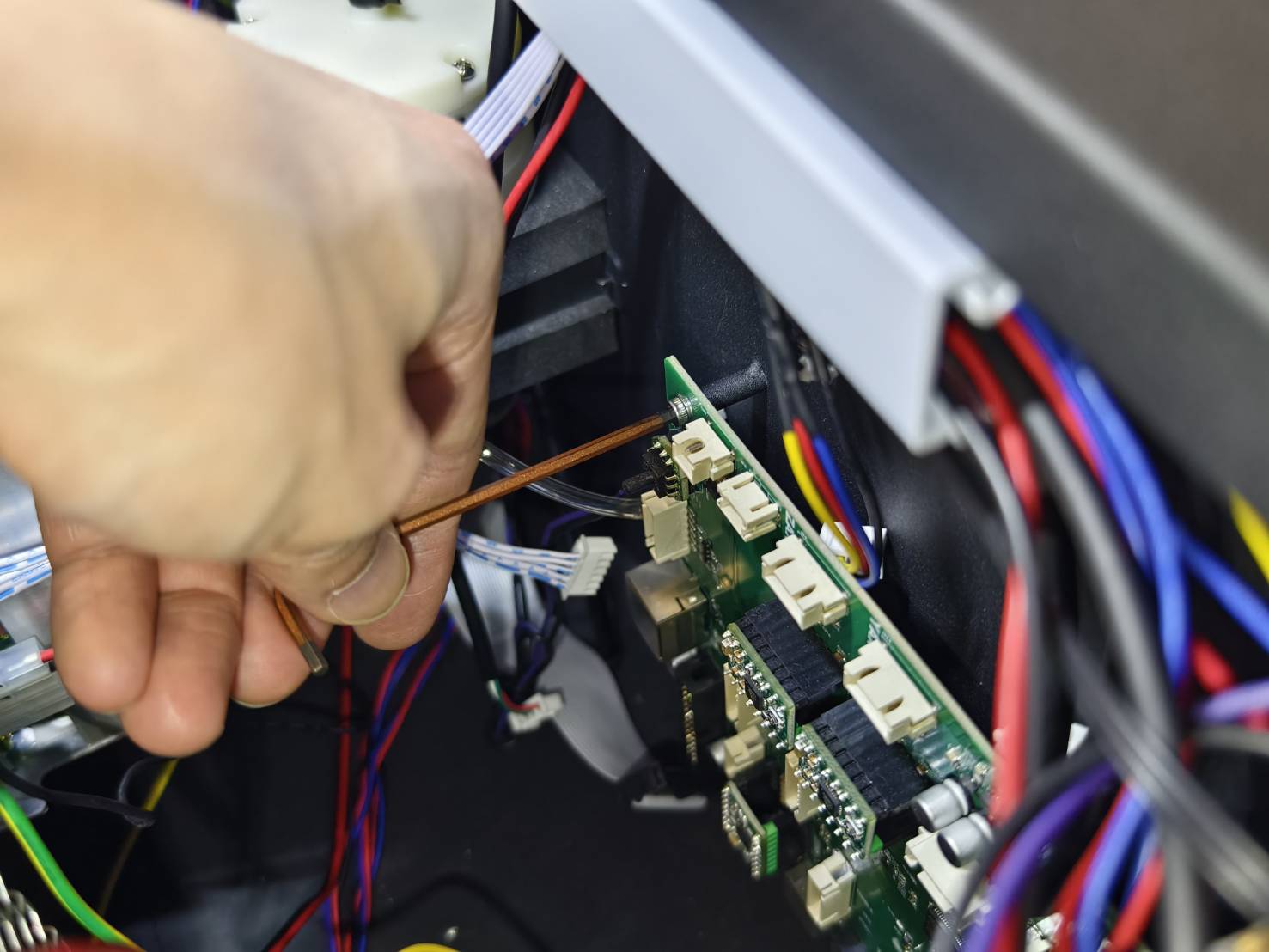

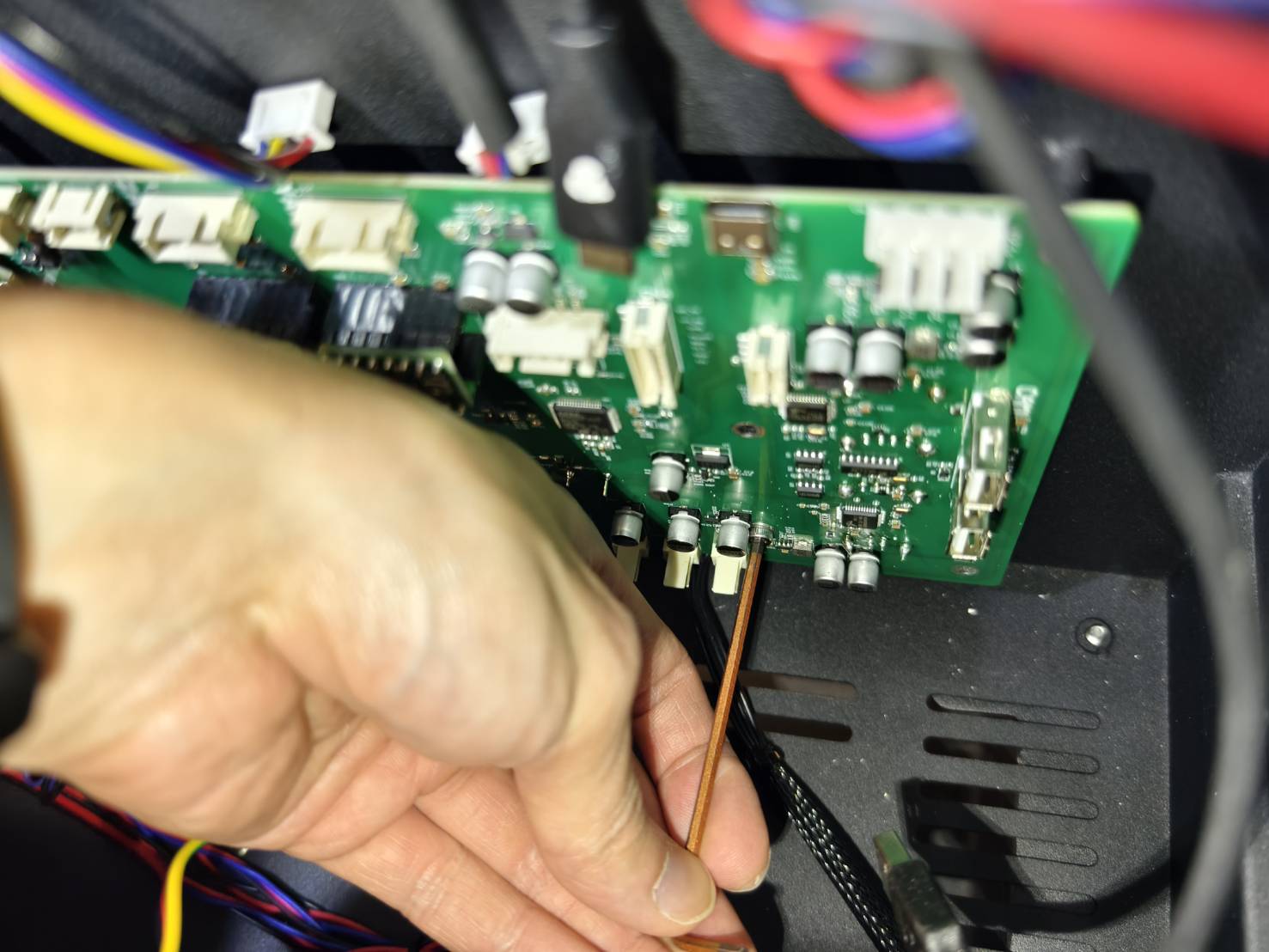

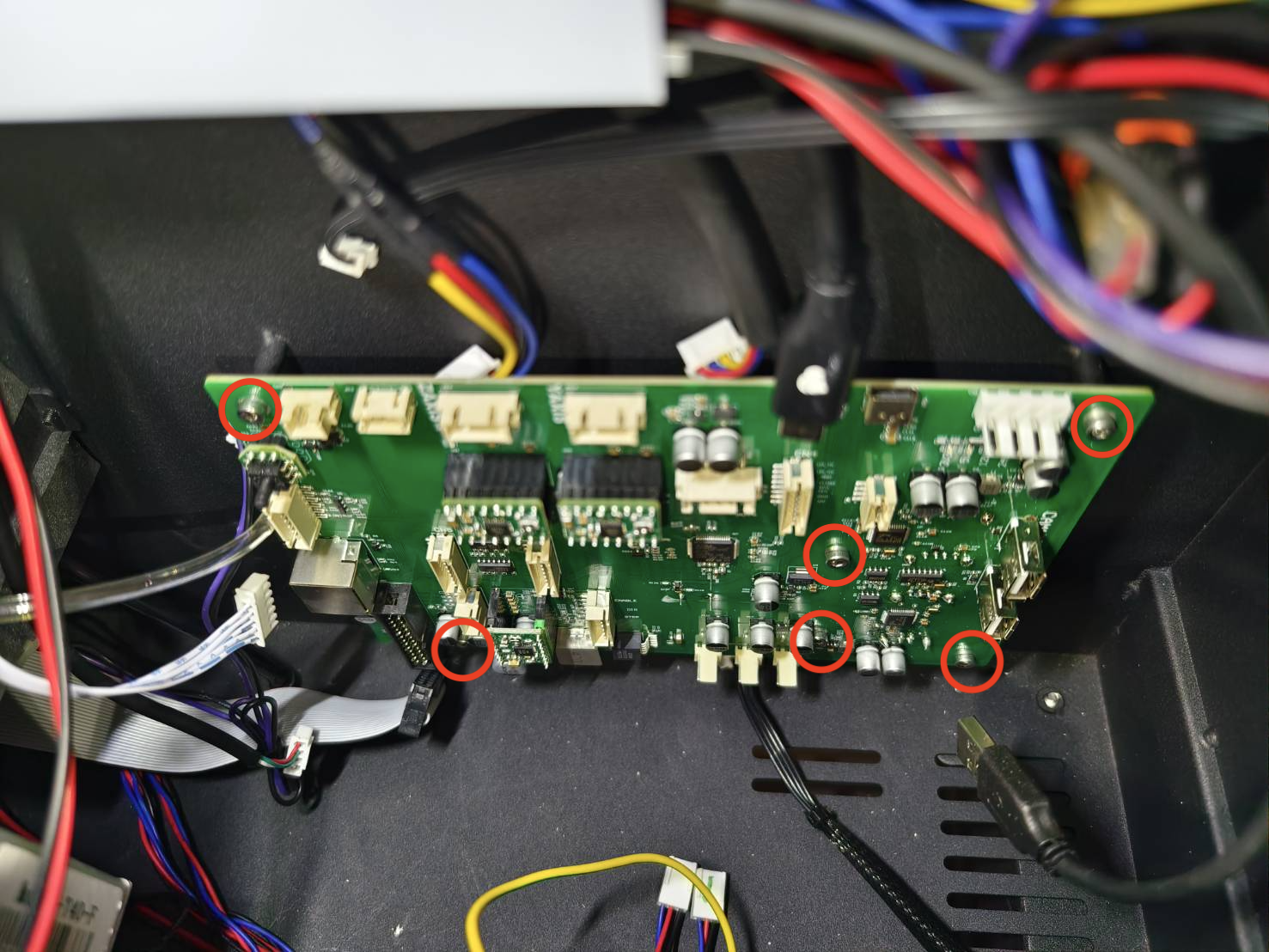

Fjern skruerne, der fastgør hovedkortet. (2,5 mm unbrakosskruer x 6 stk.)

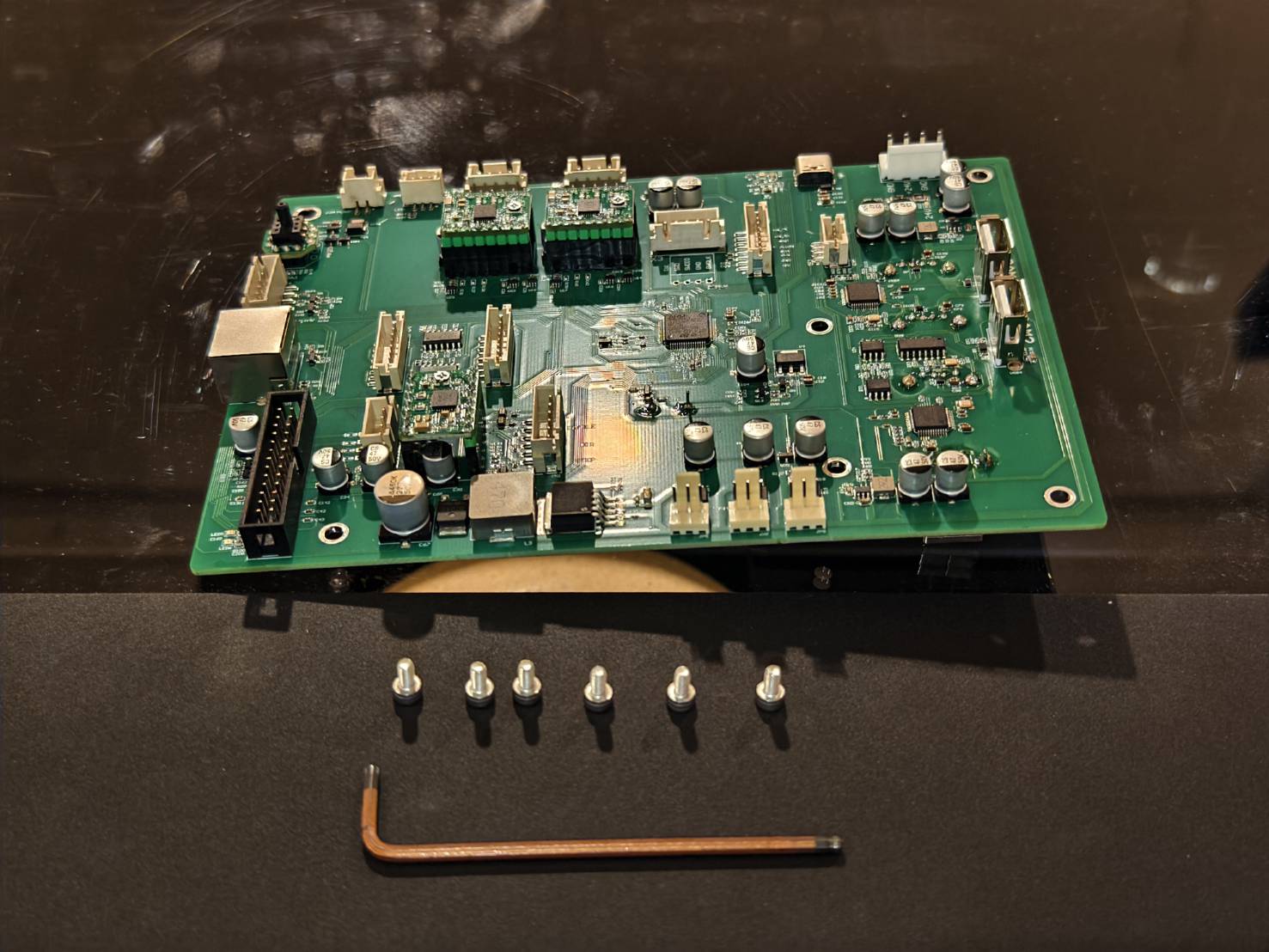

Hovedkortet kan nu fjernes helt fra maskinen.

• Øverst til venstre



• Nederst til venstre



• Øverst til højre



• Nederst til højre

• Øverst i midten


• Nederst i midten



• Hovedkortet kan nu fjernes fra maskinen.


Trin 8

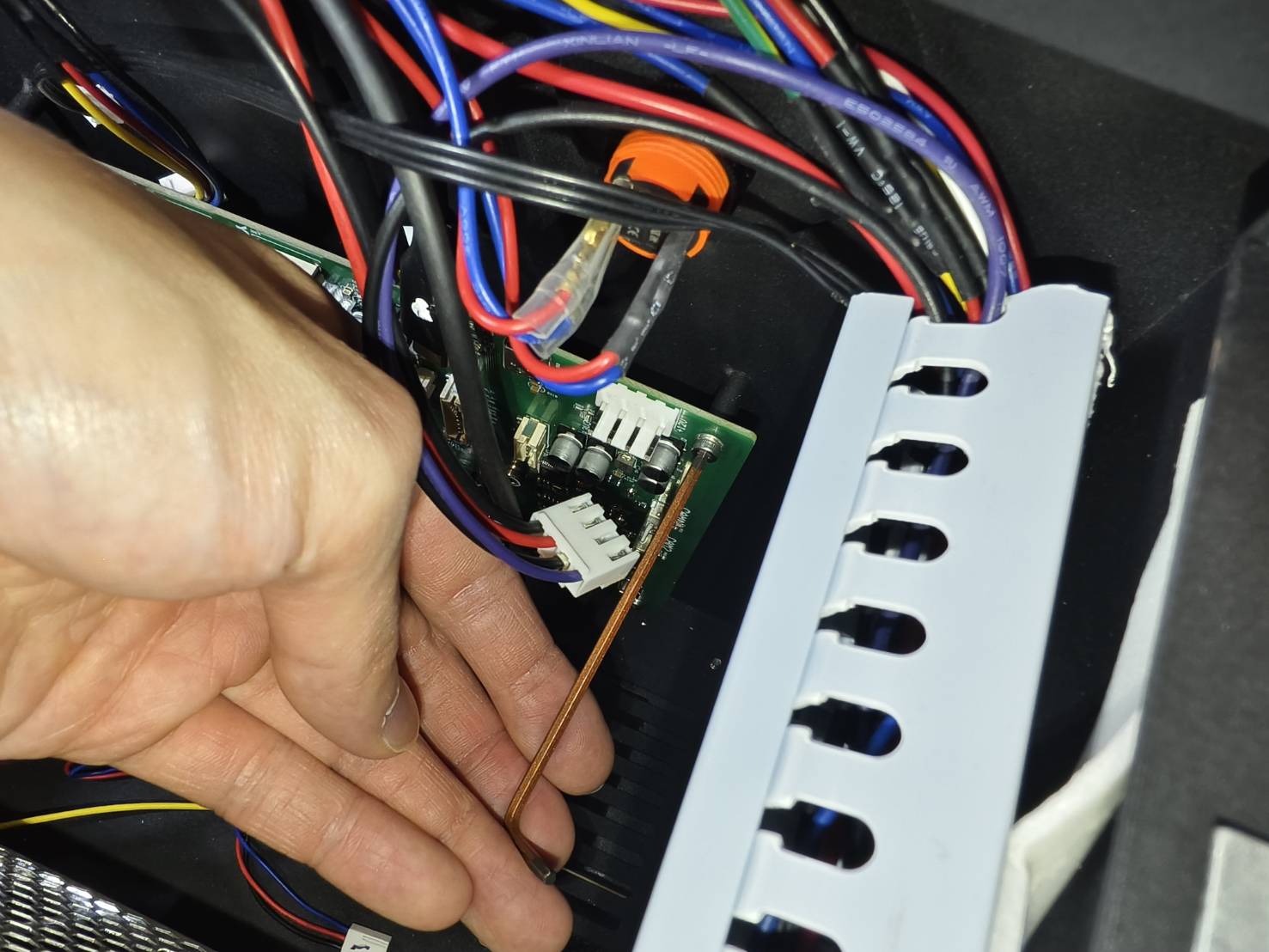

Monter det nye hovedkort ved at skrue 2,5 mm unbrakosskruerne i.
Sørg for, at stikkene til Z-aksen og Y-aksen er placeret øverst under installationen.

Trin 9

Gentilslut kablerne til Z-aksens motor og Y-aksens motor.

• Der er en markering for Z-aksemotoren på hovedkortet, som du kan bruge til at bestemme, hvor Z-aksekablet skal tilsluttes på det nye hovedkort.



• Der er en markering for Y-aksemotoren på hovedkortet, som du kan bruge til at bestemme, hvor Y-aksekablet skal tilsluttes på det nye hovedkort.

Trin 10

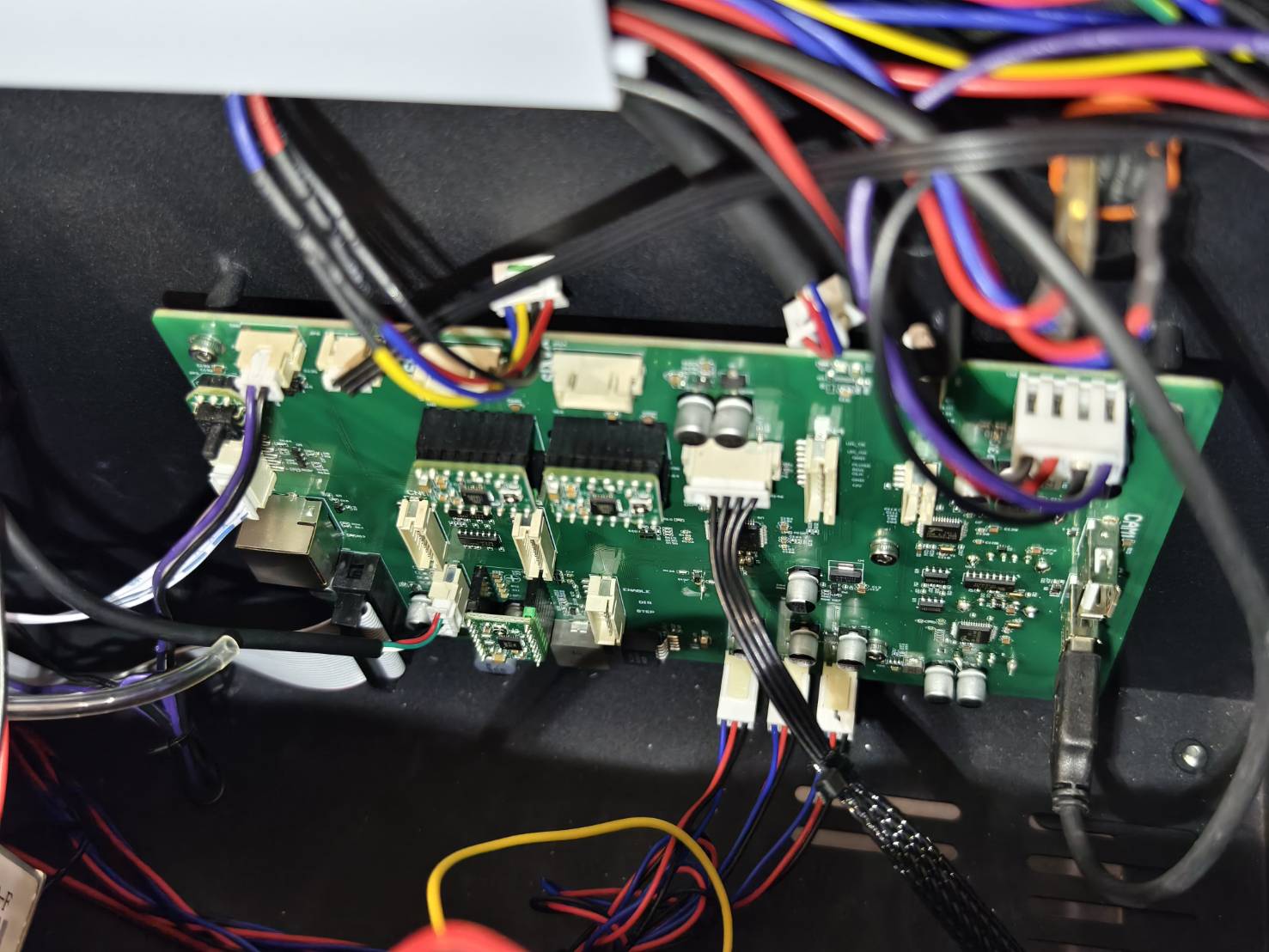

Gentilslut alle øvrige kabler.
(Hvis du er i tvivl om, hvor et kabel skal tilsluttes, henvises du til diagrammet for den seneste opsætning. Brug ikke billederne nedenfor, da hovedkortets version kan variere.)

Trin 11

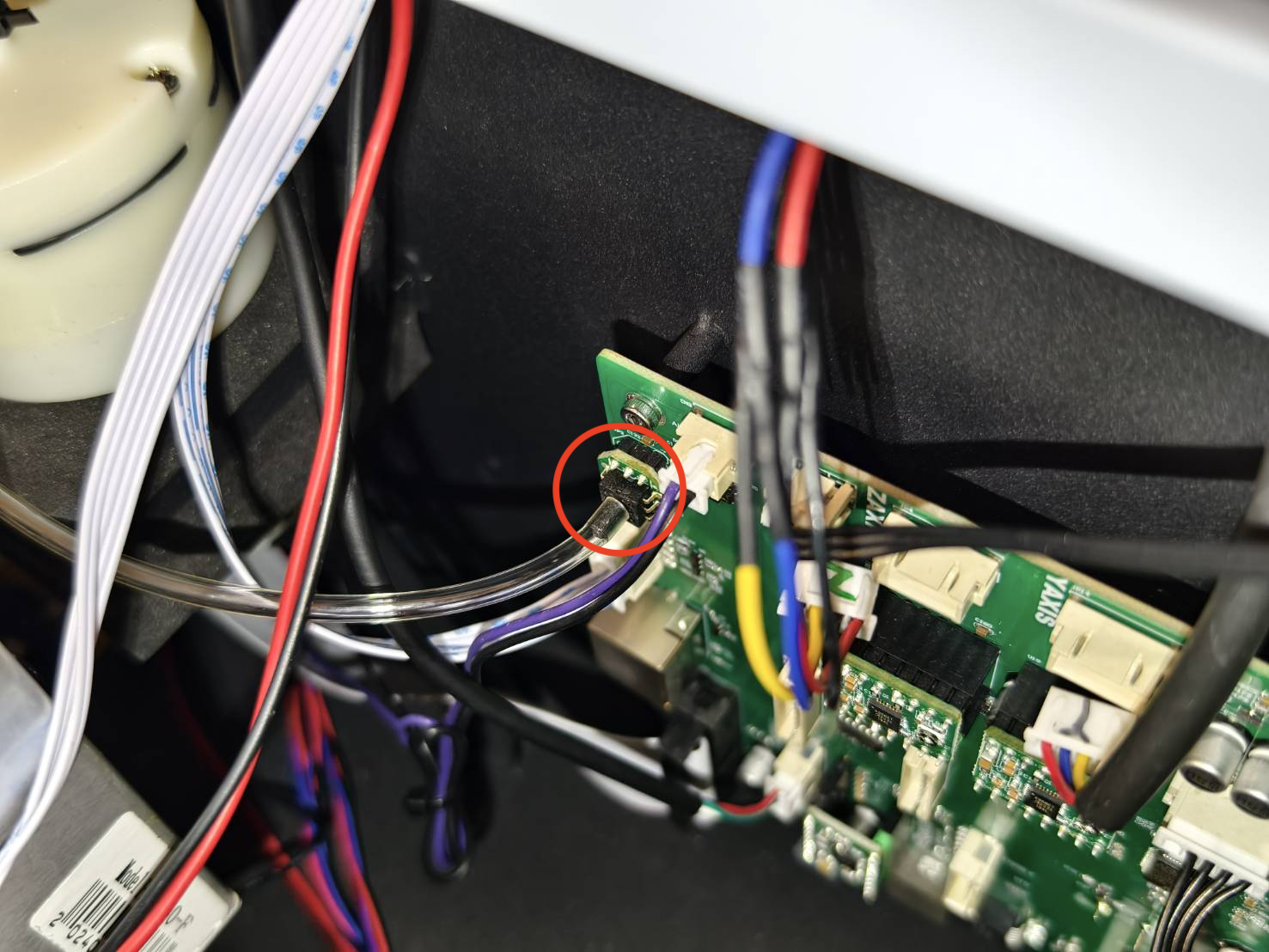

Sørg for, at luftslangen er sat ordentligt og sikkert fast.

Trin 12

Luk sidepanelet og spænd skruen.
